Насосная станция без гидроаккумулятора: особенности действия и устройства водоснабжения без гидробака

Выбор для домашних условий

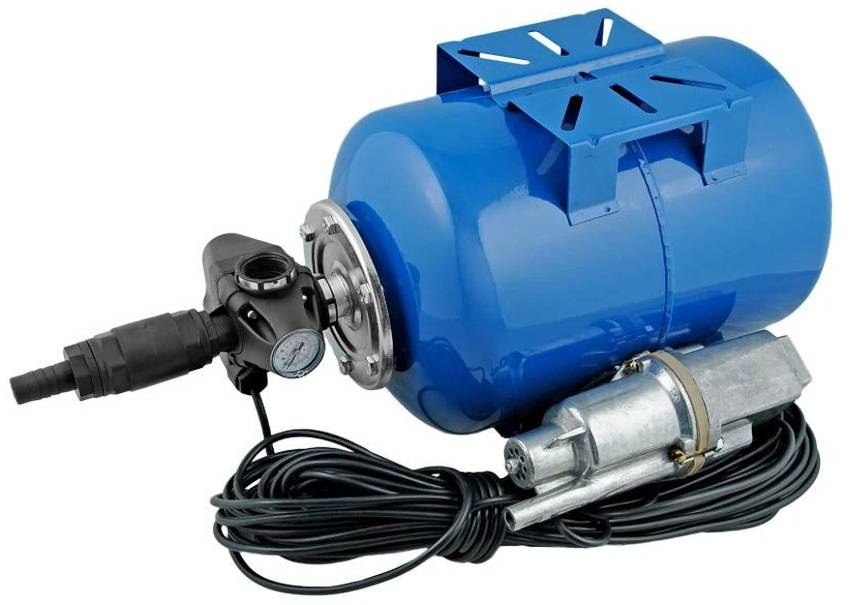

Многоступенчатый насос с гидроаккумулятором Насос – это главный компонент установки.

Его работоспособность должна обеспечивать не только эффективный забор из источника в дом, но и достаточную подачу для увлажнения почвы, наполнения бассейна и для других домашних дел.

При покупке насоса, от покупателя требуется понимать, на какую глубину залегания источника данная установка должна быть рассчитана.

Последний выделяется высоким уровнем шумоизоляции и своей экономичностью в плане энергозатрат, при этом сохраняя свои характеристики и эффективность работы.

Статью о критериях выбора между насосной станцией и скважинным насосом читайте здесь.

Преимущества и недостатки насосной станции

Если вы решили устанавливать насос с гидроаккумулятором, то налицо будут такие преимущества:

Станция обеспечивает постоянное наличие воды в системе водопровода частного дома, благодаря заполненности гидроаккумулятора.
Именно благодаря гидроаккумулятору, который подает воду в трубы при помощи мембраны, станция может некоторое время работать даже при отсутствии электричества (но лишь до тех пор, пока вода в баке не закончится).
Станция предотвращает образование гидравлического удара в трубах.
Износ насосного оборудования станции, оснащенной гидроаккумулятором, будет не таким скорым, как у станции без гидробака, поскольку каждый насос имеет в резерве определенное количество циклов включения и выключения. Гидробак дает насосу в этом случае отдыхать и сокращает число включений/выключений. Таким образом, жизнь насоса будет продлена.

К недостаткам насосной станции с наличием гидроаккумулятора можно отнести:

Большие габариты гидробака и необходимость отведения места под него;
При этом гидроаккумулятор необходимо устанавливать выше уровня помещения, а это создает дополнительные трудности при монтаже станции;
Риск затопления дома в случае выхода из строя реле давления или мембраны.
Кроме того, мембрана каждого гидроаккумулятора подвержена скоплению воздуха в ней. В результате эффективность работы бака снижается. Чтобы наладить работу оборудования станции придётся 1 раз в 2-3 месяца стравливать скопившийся в станции (баке) воздух через специальный клапан. Такая профилактика продлит срок службы оборудования в разы.

Как работает такая система

Для правильной эксплуатации системы водообеспечения нужно знать принцип действия насосной станции. Потребление воды в бытовых условиях происходит периодически, поэтому нет необходимости в постоянной работе насоса. С другой стороны жильцу удобно, чтобы расход жидкости появлялся сразу же после открытия крана. Эти задачи решаются простым и эффективным способом.

Работающий насос обеспечивает потребителя водой и нагнетает ее в накопитель. При этом во всей системе повышается избыточное давление, пока оно не достигнет установленного максимального значения. В этот момент срабатывает реле и выключается электродвигатель. В процессе потребления жидкости ее давление снижается, пока блок управления снова не даст команду на пуск насоса.

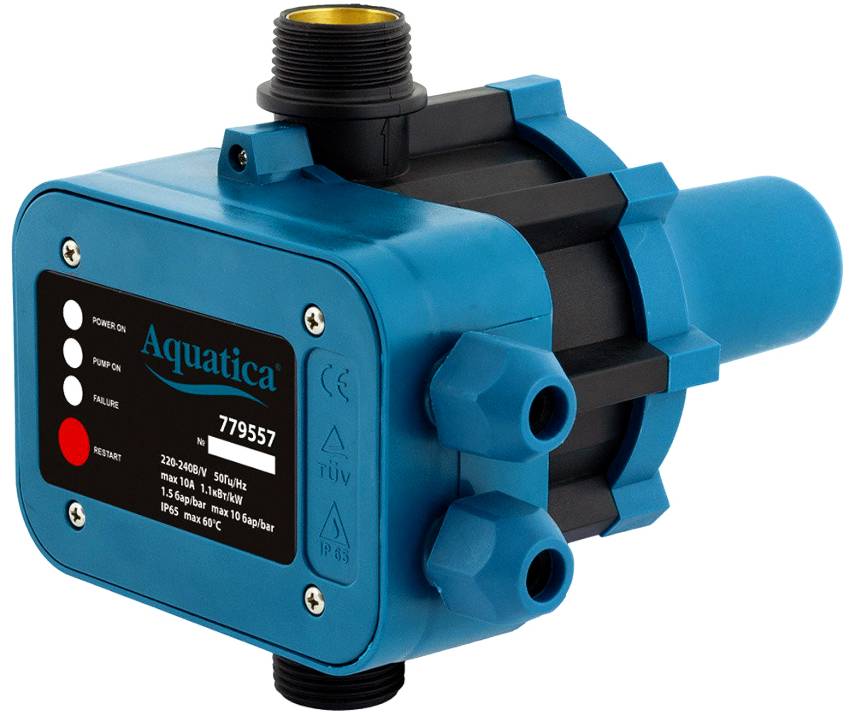

Что такое автоматика для насоса и зачем она нужна

На участках, где нет возможности подключится к общей системе водопровода часто бурится скважина, которая становится источником воды. Но для создания полноценной водопроводной системы нужен насос. С его помощь вода будет накачиваться в трубы, и чтобы не запускать его вручную используется автоматика для скважины. Это устройство для автоматического запуска насоса или контроля за наличием воды.

Если есть автоматика, то насос может самостоятельно подкачивать жидкость в систему или подавать её на верхние этажи. Также при наличии автоматики и отопительного котла можно сделать отопительную систему, которая будет подкачивать воду для создания давления и гнать её по трубам не только в радиаторы, но и в душевую или мойку. С помощью автоматики можно предотвратить перегрев мотора и избежать холостой работы колонки (когда в ней нет воды).

Схема насосной станции без гидроаккумулятора

В принципе, схема достаточно проста. В независимости от того, какой насос будет использоваться в домашней водопроводной трассе (погружной или поверхностный) в первую его самого надо оградить от ила и грязи источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет или сам насос, если он глубинный, или трубопровод, который будет соединять фильтр с насосом, установленным на поверхности. В первом случае от насоса будет протянут все тот же водопровод в виде трубы или шланга. То есть, трасса начнется прямо в гидротехническом сооружении

Поэтому очень важно определить уровень промерзания грунта в районе месторасположения колодца или скважины. Начиная от этого уровня, придется трубопровод теплоизолировать

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему водоочистки. К сожалению, из колодцев и неглубоких скважин вода в дом будет поступать не очень чистой. Поэтому самый простой вариант – это установить два фильтра: грубой и тонкой очистки. Они легко справляются с возложенными на них обязанностями по очистке воды, но требуют, чтобы в них почаще меняли фильтрующие картриджи.

Следующий элемент – накопительный бак с поплавком. Он соединяется с насосом через трубу и установленные фильтра. После него уже производится отвод трубы до потребителей.

Схема с баком на чердаке

Накопительный бак

Что собой представляет накопительный бак? Это простая емкость, может быть разной формы и размеров. В ней три патрубка. Верхний является подающим, через него вода попадает внутрь резервуара. Второй нижний – отводящий, через него вода отводится на потребители. Третий, он тоже нижний, и располагается ниже второго, это сливной патрубок для грязной воды и осадков, который используется в проведении профилактических работ.

Накопительный бак также снабжен крышкой, которая герметично прикручивается к корпусу емкости. Она располагается сверху. Через крышку производят осмотр бака, а также производят профилактические мероприятия.

В настоящее время многие потребители свое предпочтение отдают пластиковым бакам, чем металлическим. Они дешевле, но по техническим характеристикам не уступят вторым. При этом их вес в разы меньше, что упрощает его установку и монтаж. Тем более, если разговор идет о монтаже в чердачном помещении. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное – чтобы в процессе эксплуатации вода в баке не замерзла.

Накопительный бак в разрезе

Конечно, у этой схемы есть и свои недостатки.

Пассивная подача воды, отсюда и небольшой напор в водопроводной системе. Хотя на первом этаже его будет больше, чем на втором. Ведь чем выше расположен бак, тем больше давления он создает в водопроводе.
Большой размер самой накопительной емкости. Отсюда иногда возникают сложности с подбором места ее установки.
К сожалению, поплавковый датчик – не лучшее устройство контроля над работой насосной установки. Он может в один миг просто отказать, насос будет качать воду до тех пор, пока из герметичных щелей бака не потечет вода. Неминуемо затопление чердака и нижних помещений.
Не очень просто проводить чистку большого резервуара. Придется залезать внутрь емкости, где руками надо будет выгребать осадок. Правда, периодичность проведения очистки достаточно большая, потому что в системе будет установлена водоочистка.

Станции без гидробака

Если вы решите использовать насосную станцию и при этом не подключать к ней гидробак, то такое оборудование также имеет право на жизнь и функционирует вполне прилично. При этом единственным минусом будет постоянное включение/выключение насоса в момент открывания крана. Ясно, что такая работа способна вывести из строя насос в разы быстрее. Либо в какой-то момент произойдёт его сгорание (от этого не застрахован ни один даже самый надёжный насос от европейского производителя).

Кроме того, здесь запаса воды станция не обеспечивает и поэтому при отключении электричества вероятно отсутствие воды.

Плюсом такой установки является её компактность и гораздо больший напор воды в системе.

Общие сведения о насосных станциях

Принцип работы перекачивающих воду станций во многом схож с обычными насосами. Разница заключается в использовании автоматических средств контроля процесса и возможностях дополнительного оснащения – в первую очередь за счет того же гидроаккумулятора. Но и модели без гидробака превосходят обычные насосы в показателях мощности. Например, в среднем для снабжения частного дома требуется 2-5 м3/ч. В этом диапазоне работает насосная станция для частного дома без гидроаккумулятора, введенная в скважину или в колодец. Существенным отличием является и прочная элементная база, заключенная в корпус из нержавеющей стали. Именно моделям без гидроаккумулятора в этом смысле отводится больше внимания, так как они работают при высоких нагрузках без дополнительной страховки от гидроудара.

Водоснабжение без гидроаккумулятора

Если исключить гидроаккумулятор из схемы водоснабжения, то возможны два варианта:

использование насоса для подачи воды к точкам водоразбора напрямую;
подключение накопительного бака.

Оба варианта активно используются, но первый оптимален для систем полива с небольшим объемом жидкости, а второй наиболее целесообразен, когда нужно обеспечить водой душевую, кухонный кран – то есть потребителей внутри дома.

Вариант #1 – подключение насоса напрямую

Один из вариантов – расширенная система орошения приусадебного участка. Она полностью автоматизирована. Чтобы настроить время включения/выключения, подсоединяем контроллер. На каждой отдельной линии можно установить электромагнитные клапаны, чтобы они могли эксплуатироваться по отдельности.

Примерная схема автополива дачного участка. Транспортировка жидкости из скважины или колодца осуществляется по трубам с диаметром 19 мм (центральная) и 16 мм (ответвления) (+)

Датчик дождя делает систему орошения более эффективной: во время осадков насос не функционирует.

размещаем трубы на поверхности земли по заранее составленной схеме, соединяем фитингами;
устанавливаем дождеватели, капельную систему, шланги для полива;
обустраиваем насосную группу – поверхностный агрегат и реле давления;
подключаем подачу воды, тестируем систему на протечки;
если все хорошо – выкапываем траншеи глубиной 30 см, из щебня и песка устраиваем дренажную подушку, укладываем трубопровод и засыпаем его;
производим повторное тестирование для проверки герметичности, проверяем работоспособность всех линий;
подключаем контроллер и датчик дождя;
проверяем работу всех элементов системы.

Если пропускная способность небольшая, настраиваем поочередную эксплуатацию линий. Это сложная схема, требующая знаний по настройке оборудования. Наиболее простая представляет собой обычный насос типа «Малыш» с подключенным к нему шлангов для полива.

Вариант #2 – схема с накопительным баком

С появлением технологичных станций с гидроаккумулятором схема стала менее популярной, но все еще используется. Она проста и отличается тем, что между насосом и точками водоразбора находится накопительный резервуар.

Схема системы водоснабжения с накопительным баком. Для обеспечения движения воды по трубам с определенной скоростью и давлением установлен дополнительный циркулярный насос

Одно из условий эксплуатации системы – организация водоочистки. Первый фильтр устанавливается на всасывающей трубе у поверхностных насосов, на самом оборудовании – у погружных. Второй – на входе в дом. Лучше, если это будет комплект из двух фильтров, грубой и тонкой очистки.

После системы фильтрации устанавливают накопительный бак, и уже от него идет труба (или трубы) к точкам водоразбора.

По традиции бак устанавливают как можно выше – например, на чердаке. Высокое расположение повышает давление в системе, которая будет функционировать даже при отсутствии электроэнергии

Накопительный бак – любой резервуар, подходящий по объему. Раньше использовали металлические оцинкованные цистерны, сейчас – пластиковые емкости различной конфигурации. Они оснащены одним входящим патрубком, для подачи воды из скважины, и двумя выходящими – для разводки по потребителям и сливным.

Сверху бак прикрыт откидной крышкой, которая защищает жидкость от мусора и пыли. Убрав крышку, можно проанализировать состояние резервуара и воды, которая в нем хранится. При сильном загрязнении жидкость выпускают через сливной патрубок, а бак моют.

Главный контролирующий элемент – поплавковый механизм. Как только уровень воды достигает максимальной отметки, входной патрубок перекрывается, и подача в резервуар прекращается. При низком уровне, напротив, входное отверстие открывается и вода начинает поступать в бак.

Пластиковый накопительный резервуар, установленный на чердаке. Он легче по весу, чем металлическая емкость, поэтому монтировать его гораздо удобнее. Чтобы вода не замерзла, в северных районах стенки бака утепляют

Плюс использования накопительного бака: всегда есть запас воды, которая подается под небольшим давлением, даже если все насосы отключены. Минус – сложности в установке. Объемные баки требуют пространства и основания, которое выдержало бы их вес.

В случае устройства систем для круглогодичной эксплуатации, чердак или хотя бы сам бак, размещаемый в неотапливаемом чердачном пространстве, должен быть утеплен.

Во избежании перелива и затопления расположенных ниже этажей накопители в обязательном порядке снабжаются переливными трубками. В случае превышения допустимого объема вода через устроенное в верхней трети бака переливное отверстие будет стекать по подключенной к нему трубе в канализацию.

Для чего нужен гидробак в системе

Мембранный бак представляет собой металлическую емкость, внутри которой располагается резиновая груша для сбора воды. В процессе работы пространство между резиновой грушей и стенками накопительной емкости заполняется воздухом.

В некоторых моделях насосного оборудования гидробак состоит из двух отсеков, разделенных мембраной. Один отсек наполняется водой, в другой отсек накачивают воздух.

Увеличение объема воды в устройстве приводит к повышению давления воздуха, которое выталкивает воду из накопительной емкости. Такая система работы поддерживает постоянный напор воды даже во время остановки работы насоса.

Гидробаку необходим постоянный осмотр и обслуживание, в частности рекомендуется регулярно удалять воздух из груши. Дело в том, что вместе с водой в нее могут попадать мельчайшие воздушные пузырьки, которые постепенно накапливаются внутри груши. В результате полезный объем внутри нее начинает уменьшаться. Удаление воздушных пузырьков осуществляется через специальный клапан, который может располагаться в верхней части большого гидроаккумулятора. Если емкость маленькая, то нужно отключить оборудование от сети электропитания и несколько раз слить воду и залить снова.

Есть ли смысл отказываться от гидроаккумулятора

При проектировании системы подачи воды в дом необходимо учитывать такие факторы, как количество потребителей, объем перекачиваемой жидкости, ресурс колодца или скважины. Если вода требуется на постоянной основе и в большом количестве, то без гидроаккумулятора просто не обойтись.

Насосная станция с гидробаком обеспечивает беспрерывную подачу воды в дом, а если вдруг произойдет отключение электроэнергии, то запаса жидкости хватит, чтобы закончить свои дела. Объем бака выбирают, исходя из потребностей.

Средний объем для бытового применения – 25-50 л, но для частого использования лучше сразу приобретать бак на 100-200 л или включать в схему накопитель в качестве дополнения.

Гидроаккумулятор выполняет несколько важных функций: стабилизирует давление воды в системе, предохраняет оборудование от гидроударов, увеличивает срок эксплуатации насоса

В системе с гидробаком включение насоса производится только по необходимости, здесь же он будет включаться каждый раз, когда кто-то откроет кран с водой или захочет полить цветы. Двигатель из-за частой активизации быстрее выходит из строя, да и насос приходится ремонтировать или менять чаще обычного.

Схема подключения насосной станции без гидробака. Поверхностный насос установлен в подвале, подача воды осуществляется через всасывающий трубопровод, опущенный в колодец (скважину) (+)

Однако производители не отказались от моделей без гидробака, потому что они востребованы. Чаще всего ими интересуются владельцы дачных участков, которые используют систему водоснабжения только в летний период – для отдыха, выращивания овощей или цветов.

Рассмотрим ситуации, при которых можно обойтись одним насосом, без гидроаккумулятора:

Насос можно использовать для транспортировки жидкости из колодца, скважины и даже пруда или бассейна. Напор и степень очистки воды большого значения не имеют. Если требуется ежедневный полив больших площадей, в целях экономии кроме воды из колодца рекомендуется использовать и накопительную емкость. Для наполнения бака, из которого производится подача воды в шланги системы капельного полива, достаточно установки обычного насоса – погружного или поверхностного. Когда воду используют только для одного крана, обслуживающего небольшой дачный домик, устанавливать насосную станцию не обязательно.

Таким образом, если нет необходимости в большом количестве воды, которая должна подаваться стабильно, постоянно и иметь запас, можно обойтись и обыкновенным насосом-автоматом. В остальных случаях необходим гидроаккумулятор.

Частые неполадки станций

При перебоях в работе станции, связанных с частым включением агрегата, при этом он сразу же выключается, нужно осмотреть гидроаккумулятор на показатель давления воздуха. Если оно понижено, то его подкачивают. При неповрежденной мембране с корпусом бака устранить неполадку легко. При нарушении целостности деталей придется обращаться в сервис для ремонта.

Если на ниппеле, расположенном на воздушном клапан, появляются капли воды, следует сразу же отсоединить гидроаккумулятор от водопровода. Данный признак свидетельствует о неполадках в мембране. Ее придется заменить. Нельзя допускать попадание воздуха в водопровод дома.

Если оборудование не включается, осматривают рычаг управления давлением. В некоторых ситуациях на реле установлено давление, превышающее рабочее. Иногда воздух проникает в шланг для всасывания, от этого срабатывает система защиты от хода «всухую».
