Накладные розетки и выключатели: правила безопасного монтажа и подключения

Как добавить розетку в квартире

Более дешёвым и быстрым вариантом будет являться добавление одной или нескольких розеток в квартире без полной замены проводки. Этот вариант актуален, если в ближайшее время ремонт в квартире не планируется, а также, если электропроводка в квартире находится в нормальном состоянии, либо уже недавно производилась её замена. Конечно же, о количестве электрических розеток и о местах их размещения в квартире желательно думать до начала ремонта. Однако, если момент уже упущен, нужно решить как подключить дополнительную розетку в квартире

Как разместить кабель и розетку на стене

При установке дополнительных розеток в квартире в первую очередь нужно решить, какой тип розетки будет использоваться – наружной или внутренней установки, то есть накладная или встраиваемая. То же касается и кабеля от розетки до участка электропроводки, на котором уже есть питание. Поскольку существует скрытый или открытый способ монтажа кабеля.

Скрытая проводка и встраиваемая розетка

Какой вариант установки розетки и прокладки кабеля выбрать – решать Вам.Встраиваемая розетка и скрытая проводка, естественно выглядит наиболее удачным вариантом с эстетической точки зрения. Однако, как уже было сказано выше, в большинстве случаев такой вариант влечёт за собой довольно дорогостоящий ремонт. Необходимо будет штробить стену, делать отверстие под монтажную коробку. При этом будет нарушена целостность стены и повреждено её отделочное покрытие.

Открытая проводка и накладные розетки

Монтаж кабеля открытым способом (снаружи стены), а также установка розеток накладного типа позволит выполнить работы с наименьшими трудозатратами, а также минимизировать количество пыли и грязи. Такой способ позволит сохранить отделочное покрытие стены, на которой планируется установить розетку и проложить кабель.

Монтаж проводки открытым способом: минимум затрат и работ

Минусом данного метода является то, что добавленный участок проводки будет виден, что выглядит не слишком аккуратно. Решить данную проблему можно несколькими способами. Например, если возможно, то проложить участок проводки, спрятав его за элементами интерьера комнаты. Это уже не будет бросаться в глаза, и может являться приемлемым вариантом. Также достаточно простым решением является расположения кабеля под плинтусом — это не влечёт за собой масштабных ремонтных работ, и само по себе является достаточно экономичным вариантом.

Как добавить розетку в квартире со стенами из гипсокартона

В том случае, когда стены в квартире отделаны гиспокартоном, монтаж скрытых элементов электропроводки значительно упрощается. Для установки розетки в данном случае нужно будет выбрать пустой проем между монтированными на стене профилями и выполнить отверстие под монтажную коробку. Если розетка находится под распределительной коробкой, то дополнительный участок кабеля можно проложить в пустоте между профилями. Или же протянуть провод вниз, а внизу проложить провод в кабель-канале либо внутри плинтуса, который конструктивно предназначен для прокладки кабеля.

Проложить проводку можно незаметно, протянув ее внутри плинтуса

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

• «шлейф», или последовательное подключение;
• «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к распределительной коробке. Выполняется она так:

1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Обустройство ниши для розетки (выключателя) скрытого монтажа

В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.

С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.

Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.

Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.

Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.

Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).

Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.

Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.

Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.

Монтаж напольных (наплинтусных) розеток

Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки.
По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.

Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.

Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.

Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части.
Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Высота установки выключателей и розеток в квартире своими руками

Перечислим основные рекомендации, которые проверены практикой и не противоречат безопасности в жилых помещениях.

Проводка на кухне

1. Стиральная и посудомоечная машина — 15–20 см. от пола.
2. Питание кухонных электроприборов (чайник, тостер, мультиварка и т.д.). Блок розеток выводится на уровень 20 см. от столешницы.
3. Для вытяжки отводится отдельная точка питания в 2 м. от пола.
4. Встроенную в шкафы технику лучше всего подключать из розеток, расположенных за стенками мебели. Для свободного к ним доступа выпиливается отверстие в задней стенке. Оптимальное расстояние — 40–60 см. от пола.
5. Для подсветки подвесных шкафов рекомендуется размещать розетки на уровне 10 см. над корпусом мебели.

Розетки и выключатели в гостиной и спальне

• В гостиной комнате располагается розетка для питания телевизора на высоте 1,3 м. от пола. На этом же уровне принято устанавливать розетку для подключения роутера. Сюда же подводят слаботочный кабели компьютерной сети и телевизионной антенны.
• Возле письменного стола размещают несколько розеток. Один блок, состоящий из 2 или 3 розеток, располагают на уровне 30 см. от пола. И второй блок — на высоте 15 см. от уровня столешницы, для подключения настольной лампы или зарядки ноутбука (телефона, планшета).
• Розетки для торшера, пылесоса или музыкального центра удобно размещать на высоте 30 см. от поверхности пола.
• Управление главной люстрой или точечными светильниками на потолке осуществляется выключателем, расположенным у входа в гостиную. Как правило, здесь устанавливают выключатель с несколькими клавишами — это позволяет варьировать интенсивность освещения.
• Спальня оборудуется одним общим выключателем на входе и двумя выключателями по обеим сторонам двуспальной кровати. Там же устанавливают по розетке, что бы можно было, не вставая с постели, поставить на зарядку телефон, подключить электронный будильник и т.д. Удобная высота — 0,7 м. от пола.

Электроточки питания в ванной комнате

В связи с повышенной влажностью и возможным возникновением брызг, рекомендуется подключать все розетки в ванной комнате через УЗО. Расстояние от умывальника и ванной (душевой кабинки) до розетки менее 60 см. запрещается.

Для электроприборов рекомендованная высота установки розеток:

• стиральная машина — 1 м.;
• водонагревательный бойлер — 1,8 м.;
• дополнительная точка питания для бритвы или фена — 1,1 м.

В ванной комнате рекомендуется устанавливать розетки с индексом IP 66

Выключатели света устанавливаются снаружи, на входе в санузел.

Видео: розетки на кухне

Самостоятельное проведение работ по замене и переносу «электро точек» подразумевает прямой контакт с токами высокого напряжения. Даже слабые электрические удары иногда приводят к остановке сердца или становятся причиной нервных расстройств. Перед началом работ нужно отключать подачу тока в квартиру.

Материалы

Какие следует взять материалы для того, чтобы с самого нуля сделать установку розетки? Тут важно приобрести заранее:

• провод той длины, которая вам необходима;
• пластиковую трубу для прокладки в ней кабеля в стене;
• пластиковый подрозетник;
• надежную, безопасную и качественную розетку.

Если вы будете оборудовать в едином модуле розетки и выключатели, то сразу приобретите их все. При покупке кабеля вам следует выбирать его соответствующего сечения, а также с соответствующим числом жил. Если у вас в квартире или доме двухфазная сеть, предполагающая наличие фазы и нуля, то провод должным быть двухфазным.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост. Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты. Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены. Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Gallant

Классические цвета и строгие формы серии Gallant — простое решение для современного интерьера.

Преимущества накладных механизмов Gallant

Запас надежности, заложенный при проектировании, обеспечивает стабильную работу механизмов при скачках напряжения

Серебряные контактные площадки (90% Ag, 10% Ni) предотвращают выгорание контактов выключателей

Широкий температурный диапазонот –40° до +80 °С

Светодиодная подсветка разработана специалистами Werkel по уникальной для накладных выключателей технологии SMD

Корпус механизмов выполнен из негорючего поликарбоната, который обеспечивает высокую прочность и формостойкость

Монтажные отверстия имеют специальную форму и размер для максимально комфортной установки механизма на стену

Заземляющий контакт установлен во все механизмы розеток гальванизация контактов придает эстетичный внешний вид и защищает от коррозии

Корпус механизмов выполнен из негорючего поликарбоната, который обеспечивает высокую прочность и формостойкость

Монтажные отверстия имеют специальную форму и размер для максимально комфортной установки механизма на стену

Отверстия для ввода кабеля из стены ускоряют процесс монтажа

Розетка с крышкой IP44

Двойная розетка IP20

Тройная розетка IP20

Технические характеристики

Тип механизма	Ширина	Высота	Глубина
Выключатели IP20	65 мм	65 мм	30 мм
Выключатели IP44	65 мм	65 мм	44 мм
Розетка 220 В IP20	65 мм	65 мм	40 мм
Розетка 220 В IP44	65 мм	65 мм	53 мм
Двойная розетка 220 В IP20	65 мм	110 мм	40 мм
Тройная розетка 220 В IP20	65 мм	150 мм	40 мм
ТВ-розетка	65 мм	65 мм	40 мм
Вывод кабеля	65 мм	65 мм	40 мм

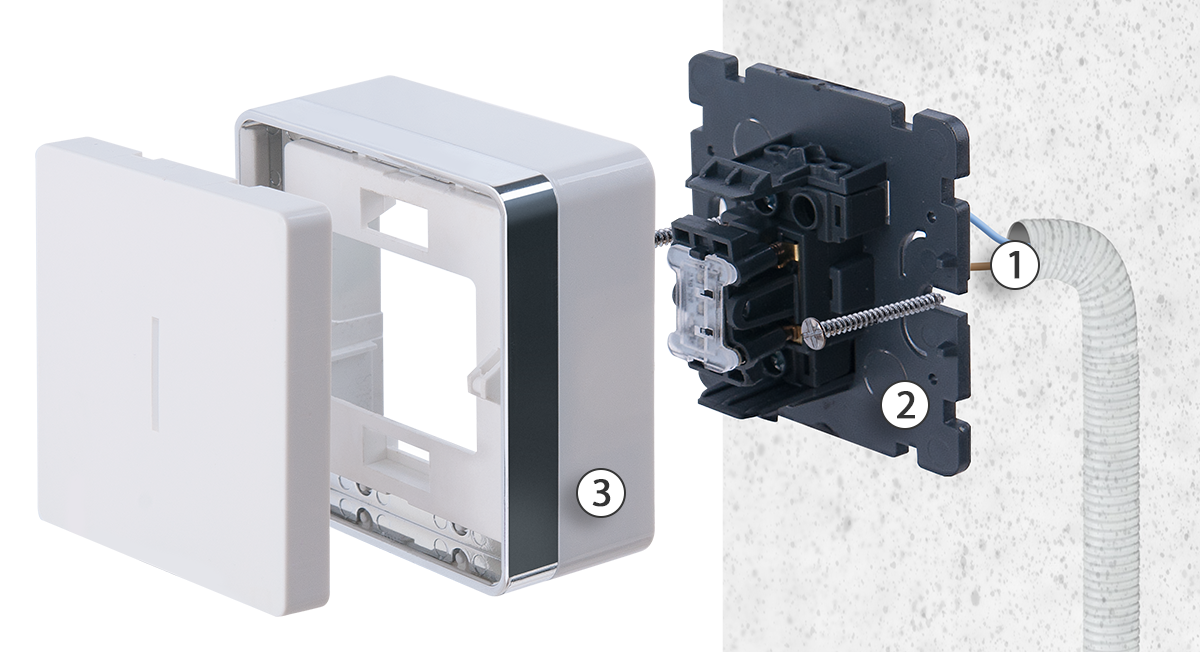

1. Вставьте провода в клеммы
2. Установите механизм
3. Установите корпус и клавишу

Розетки 220 В

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Степень защиты от пыли и влаги: IP20, IP44
• Контактные зажимы: винтового типа
• Сечение подключаемых проводов: 0,75–2,5 мм 2
• Ресурс: 40 000 циклов
• Срок хранения до ввода в эксплуатацию: до 5 лет
• Гарантийный срок: 1 год

Активная мощность подключаемых к розетке электроприборов не должна превышать 3500 Вт.

Выключатели

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Степень защиты от пыли и влаги: IP20, IP44
• Контактные зажимы: винтового типа
• Сечение подключаемых проводов: 0,75–2,5 мм 2
• Ресурс: 40 000 циклов
• Срок хранения до ввода в эксплуатацию: до 5 лет
• Гарантийный срок: 1 год

Активная мощность подключаемых к выключателю электроприборов не должна превышать 2200 Вт.

Высота установки выключателей

Расположение выключателя на стене определяется, в первую очередь, удобством его использования. Выключатель должен располагаться вблизи входной двери комнаты, чтобы его легко можно было найти даже в темноте.

В советское время выключатели располагались чуть высоте плеча и немного выше. Такая высота считалась приемлемой, хотя определялась скорее вопросом экономии длины силового провода. На самом деле, такая высота расположения выключателя не очень удобна в семьях с детьми. В настоящее время высота установки выключателя рекомендуется 80 – 90 см от уровня пола, что соответствует расположению опущенной кисти руки. Впрочем, высота установки выключателя никак не регламентируется и определяется лишь вопросом удобства.

Единственным исключением по требованию к высоте монтажа является установка автоматического выключателя с датчиком движения. Для лучшего срабатывания датчиков лучше всё же монтировать его на высоте 170 – 180 см. Кроме того, чтобы датчик всегда вовремя и хорошо срабатывал, нужно избегать установки такого выключателя вблизи углов, крупной мебели, в нишах и других местах, которые могут вмешаться в правильность его работы.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Важные нюансы

При монтаже розеток и выключателей следует придерживаться некоторых правил по установке. Только при их соблюдении обеспечивается безопасность и качественная установка. Перед тем как приступать к работе, необходимо выключить электричество во всём здании или квартире. То есть после выключения света делаются все операции, такие как выбивание штроб, высверливание лунок и отверстий, прокладка кабеля и подключение его к розетке. Только потом подаётся электричество для проверки работоспособности системы.

Каждый провод перед подключением проверяется фазоуказателем. Выполняя монтажные работы, нужно помнить, что напряжение может появиться в любой момент, поэтому преждевременная проверка провода на наличие напряжения очень важна

Также важно не трогать оголённые провода при установке

В случаях, когда внезапно ударило током, следует помнить, безопасность в первую очередь зависит от скорости и реакции рабочего. При этом человек может получить такие ушибы:

• за 0,2 секунды (средняя скорость реакции) — вызывает неприятные ощущения;
• за 1 секунду — дрожь, болезненные ощущения и озноб, которые без своевременной медицинской помощи могут усилиться, потребуется госпитализация;
• за 10 секунд — фибрилляция сердечной мышцы, обморок (без госпитализации заканчивается в основном летальным исходом).

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (штробление), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Как подсоединить выключатель?

Монтаж выполняется в нескольких случаях, когда не предусмотрено иных электроприборов или требуется подключение их в близости к выключателю. Тогда стоит монтировать их в виде распределительной коробки. Алгоритм установки следующий:

1. С распределительной коробки снимается напряжение, подключаются нулевой и фазный провода к клеммам розетки.
2. Розетка будет использоваться, как распределительная коробка, чтобы подключать освещение. Коммутация выполняется в обычном порядке: выводятся провода к выходам светильника.
3. Защитные и нулевые провода подключаются уже от розетки трёхжильным кабелем: на клеммы розетки подаётся защитный и нулевой провода, а фазный – на вывод выключателя.
4. Для тестирования работоспособности выключателя с тройной розеткой необходимо подключить напряжение и проверить с нагрузкой, например, основным освещением (проверка выключателя) и настольной лампой (проверка розеток).

ВниманиеПри коммутации многорожковой лампы необходим трёх- и четырехжильный кабель. При этом трёхжильный соединяет клеммы розетки и выход выключателя, а четырехжильный – защитным и фазным проводом подсоединяется к выходам розетки, а другая пара проводников – к выходам выключателя
