Как и в чем измеряется расход газа: методы измерения + обзор всех видов газовых расходомеров

Косвенные методы измерения

Эти методы предусматривают вычисление, к примеру, скорости потока вещества через заданную площадь сечения. Для получения максимально точных результатов необходимо выровнять скорость движения газа.

Измерение расхода газа по перепаду давлений

Один из самых распространенных и изученных методов расхода газа, основанный на использовании сужающего устройства, имеет несколько преимуществ, включая простоту механизма преобразователя расхода, действие которого направлено на измерение перепада давления вещества, протекающего через местное сужение в газовом трубопроводе. Для проведения расчетов не потребуются расходомерные стенды.

Несмотря на наличие полной научно-технической базы, этот метод измерения имеет несколько существенных недостатков – небольшой диапазон измерения, который даже с учетом многопредельных датчиков давления, не превышает значение 1:10.

Стандартные сужающиеся устройства производят по специальной технологии, с высокими требованиями к шероховатости. Допускается их использование исключительно на гладких трубопроводах

Гидравлические сопротивления в газовых трубопроводах повышают чувствительность к графику изменения усредненных скоростей по глубине или ширине потока на входе в диафрагму. Длина прямых участков перед сужающими устройствами должна составлять не менее 10 диаметров Ду сооружения из труб.

Скоростной метод определения расходов

Для этого метода используются преобразователи турбинного типа. Эти приборы имеют несколько преимуществ, включая небольшие габариты и вес, доступную цену в своей категории.

У этих устройств отсутствует чувствительность к пневматическим ударам. Интервал значений измерения расхода составляет до 1:30, что существенно превышает аналогичный показатель для сужающих устройств.

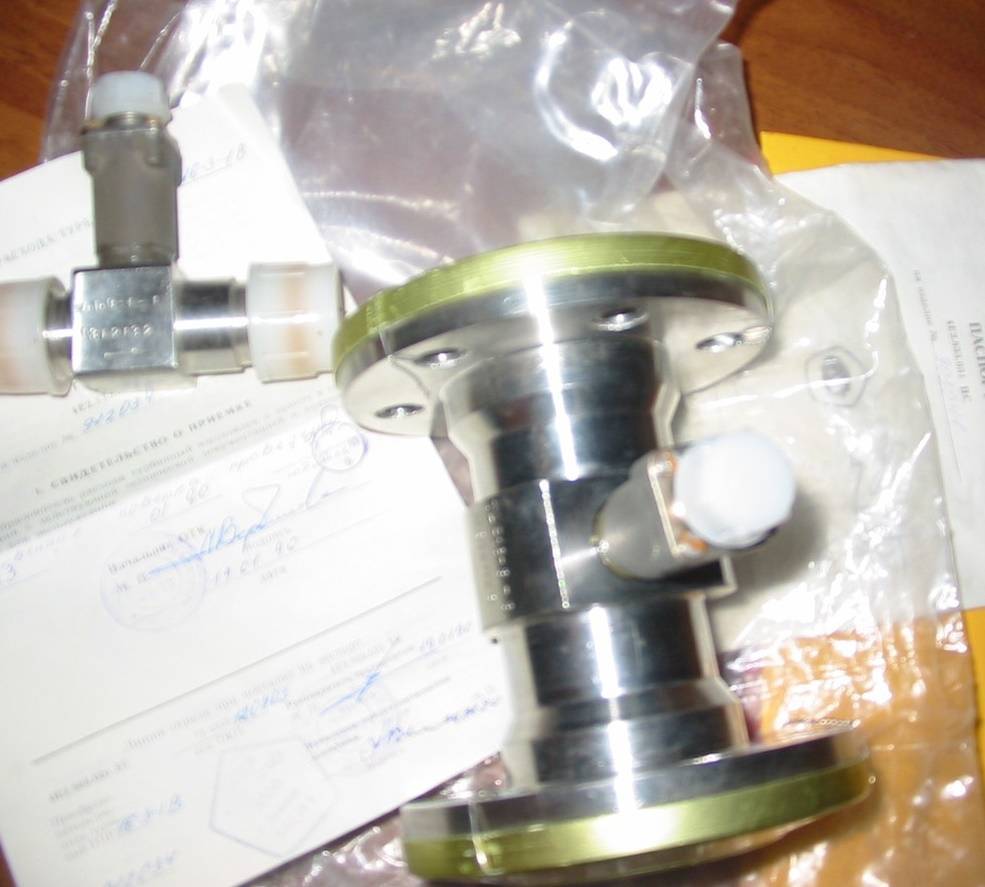

ТПР преобразователь расхода турбинный может использоваться в среде, при температуре от минус 200 до +200 °С, если устройство установлено для неагрессивных и однофазных криогенных жидкостей. Для агрессивных жидкостей показатель составит от минус 60 до +50 °С

К недостаткам можно отнести чувствительность, хоть и незначительную, к искажениям потока на входе и выходе прибора, отклонение результатов измерений пульсирующих потоков газа. На небольших расходах, в диапазоне от 8 до 10  м3/ч, расходомеры неработоспособны.

Ультразвуковой метод измерения

Популярность акустических расходомеров, с помощью которых измеряется количество газа, в особенности в коммерческом учете, возросла с развитием микроэлектроники. В акустических расходомерах отсутствуют подвижные части, а также детали, выступающие в поток, что существенно повышает их надежность.

Измерение производится в широком интервале значений благодаря способности устройства продолжительное время работать от встроенного источника питания. Отечественные приборы не отвечают всем необходимым требованиям, так как во избежание влияния искажений потока газа на результаты расчетов необходимо использовать исключительно многолучевые ультразвуковые расходомеры.

Счетчики электрической энергии

Электрический счетчик измеряет расход электроэнергии переменного или постоянного тока. Расход измеряется в киловатт-часах (кВт/ч) или ампер-часах (А/ч). Различаются они по максимальной и рабочей пропускной мощности.

Счетчики электроэнергии делятся по:

  • типу измеряемых величин:

    • однофазные (измерение переменного тока 220 В, 50 Гц),

    • трехфазные (380 В, 50 Гц);

  • типу подключения:

    • приборы прямого включения в силовую цепь,

    • приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы;

  • типу конструкции:

    • индукционные (электромеханические электросчетчики),

    • индукционные (механические),

    • электронные (статические электросчетчики),

    • гибридные счётчики электроэнергии.

Если упростить классификацию электросчетчиков, можно выделить две большие группы: индукционные (механические) и электронные.

Индукционный – привычный счетчик с вращающимся диском, надежный, но не очень точный. Электронный – с дисплеем и хранением данных в памяти, точный, но дорогой.

Индукционный счетчик электроэнергии

Кроме этого счетчики могут быть:

  • Однотарифные и многотарифные, где тариф зависит от времени суток.

  • Автоматические счетчики – сами передают показания.

Счетчики для измерения потребляемого топлива

Счетчик измеряет количество газа при разных кондициях температуры и давления и с наличием специальной техники приводит полученный результат к показателю, который будет при стандартных условиях (СУ) — +20 °C и 101 кПа.

Объем топлива для СУ определяют формулой Vс = V×(p×Tс/pс×T×K), где

  • V — объем газа;
  • p — плотность;
  • T — термодинамическая температура;
  • K — коэффициент сжимаемости топлива.

Величины с буквой «с» — показатели для стандартных условий, без — для рабочих.

В быту используют мембранные, ротационные и ультразвуковые счетчики, на крупных предприятиях — турбинные и вихревые — это самые востребованные типы газомеров. На заводах газовой промышленности объем определяют в основном на переменных изменениях давления в сужениях, часто между 2 фланцевыми соединениями в непосредственной близости. Счетчики отличаются рабочими особенностями.

Мембранные расходомеры выдают минимальную погрешность в расчетах и потребляют мало электроэнергии. Устройства дают показания в широком диапазоне, но с невысоким предельным давлением — до 0,5 бар. В быту счетчик показывает себя наилучшим образом, так как межповерочный интервал доходит до 10 лет при высокой надежности устройства. Конструкция плохо реагирует на механическое загрязнение газа и в целом весьма громоздкая.

Ротационные, или же роторные, модели не зависят от электросети, годятся для небольших промышленных объектов, но они менее удобные. При маленькой площади на установку и высокой точности в условиях резких перепадов давления они шумят и чаще выходят из строя. «Боятся» пневмоударов и загрязнения.

Ультразвуковые счетчики имеют маленький размер, значительно разнятся по сложности строения. Акустические газомеры ценят за надежность и легкость в установке. Некоторые устройства содержат энергонезависимую память. Счетчики на типоразмеры G1,6 и G2,5 стоят сравнительно дорого.

Турбинные устройства используют для измерения количества бытовых и агрессивных газов, многокомпонентных составов. Счетчики получили распространение на магистральных газопроводах, химических заводах. Турбинные устройства фиксируют большие количества газа при давлении до 10 МПа, значительно различаются по размерам и рабочему Ду. Это универсальные приборы для измерения расхода природного газа в промышленности.

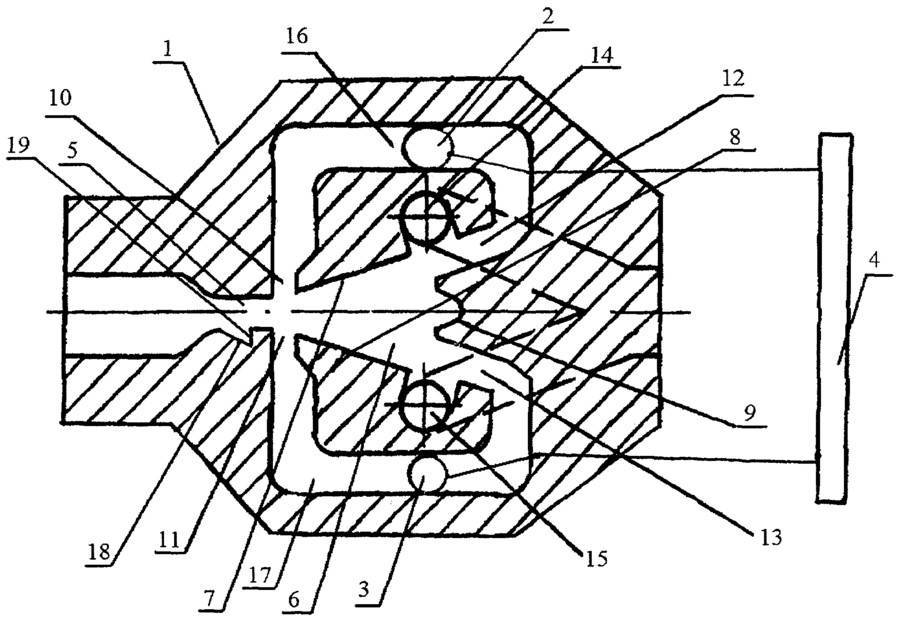

Вихревые измеряют объем природного или инертных газов. По диапазону измерений имеют преимущество над остальными моделями. Улавливают малейшие движения в газовой смеси и определяют большие количества газа на диаметр. Эффективность вихревого расходомера прямо пропорционально зависит от скорости потока топлива.

Методы измерения, используемые в газовых расходомерах

Расход топлива рассчитывают прямым и косвенным методами.

В случае с прямым газ наполняет измерительные камеры и выходит из них. Прошедший объем коррелирует с циклами наполнения-опорожнения. По описанному принципу работает подсчет в мембранном, ротационном и барабанном счетчиках.

Газомеры с косвенным методом измерения работают с показателями скорости и известной площади сечения. Способ подсчета бывает механическим или другим, связанным с особенностями счетчика. В механике используют турбинки, крыльчатки, балансирующие элементы.

У косвенного способа подсчета есть и другие методики:

  • детектирование вихрей;
  • измерение разницы давления на сужающем приборе;
  • расчет переноса тепла от нагретого тела;
  • измерение скоростного напора;
  • подсчет на основе движения ультразвука.

Корректность косвенных методик зависит от соответствия скорости по направлению и сечению. Помогают средства подготовки потока: турбулизаторы, конденсаторы и струевыпрямители. Устройства идут отдельно или как элементы счетчиков.

Разницу скорости по сечению приборы могут определять одновременно с быстротой движения газа и таким образом — снижать погрешность. Последняя часто возникает из-за застоя топлива у стенок. Подробнее о прямом и косвенном методах определения расхода газа читайте далее.

Как определяют давление газа?

Давление измеряют прямым способом при помощи манометров или сложением значений атмосферного (Pб) и избыточного давления (Pи). Pб измеряют в месте расположения преобразователя Pи, если последний находится в замкнутом пространстве и в нем есть наддув или разрежение.

Отверстие отбора давления для вертикальных и горизонтальных труб размещают радиально. На поперечном трубопроводе его располагают в верхней половине сечения.

В расходомерах без указанного отверстия отбор проводят перед счетчиком, на расстоянии от 1 до 3 диаметров трубопровода, с точкой отсчета от входного фланца газомера.

Зондовое устройство ДРГ МЗ Л

Зондовый датчик проводит линейное изменение газа или пара в электрический ток. При этом применяется способ «площадь-скорость». Расходомер устанавливается в газопроводах с диаметром 100-1000 мм.

Основная особенность датчика ДРГ.МЗЛ – это наличие лубрикатора. Благодаря этому не нужно перекрывать подачу газа или пара, чтобы выполнить обслуживающие работы.

При использовании датчиков важно учитывать химический состав расходных материалов, которые замеряет устройство. Модель ДРГ.М относятся к универсальным приборам

Назначение

Устройство используется для фиксации расхода всех разновидностей газа в конструкции прибора учета СВГ.МЗ(Л). Также датчик позволяет контролировать количество водяного пара в конструкции счетчика СВП.З(Л). Прибор широко используется и в других системах, где наибольшая частота не превышает 250 Гц.

Модификации

Существует 2 разновидности зондового датчика ДРГ.МЗ(Л):

  • ДРГ.МЗ – устанавливается на оси трубопровода (слева на картинке ниже);
  • ДРГ.МЗЛ – оборудован лубрикатором, благодаря чему удается осуществлять уход за оборудованием без отключения счетчика (справа на картинке ниже).

Измеряемая среда

Избыточное давление газа составляет от 0 до 1,6 МПа. В обычных условиях плотность не должна быть меньше 0,6 кг/м3. Количество механических частиц – не больше 50 мг/м3. Температура измеряемой среды должна быть в районе от -4 ºC до +25ºС. Датчик может производится и в высокотемпературном диапазоне, который достигает +300 ºС.

Свойства

Датчик преобразовывает расход газа в последовательный электрический ток в газопроводах, диаметр которых составляет от 100 до 1000 мм. Оптимальная частота импульсов – 0-250 Гц. Токовый сигнал при этом составляет 4-20 мА.

Требования к использованию

Устройство разрешается монтировать как в помещении, так и на открытом воздухе (но обязательно требуется обеспечить защиту от осадков). В месте эксплуатации температура должна находиться в пределах от -40°С до +50 °С. Оптимальная влажность воздуха не должна превышать 95 %.

Технические характеристики

Мощность, которая требуется датчику для работы, обычно не превышает 0,5 Вт. Линия связи, которая соединяет расходомер и счетчик, в длине составляет не больше 500 м.

Оптимальный диаметр газопровода находится в диапазоне от 100 до 1000 мм. Для устройств с типоразмером от 100 до 200 мм условное давление составляет от 6,3 до 16,0 МПа. Для остальных разновидностей показатель колеблется в пределах от 0,0 до 4,0 МПа.

Расходомеры в первую очередь нужны для подсчета количества топлива с целью дальнейшей экономии расхода газа

Поэтому, при проектировании системы газификации в частном доме, дачи или промышленных объектов необходимо уделять особое внимание к выбору данной продукции. Ведь заложенная норма расхода газа, как правило, выше фактического потребления. Мне нравится1Не нравится

Мне нравится1Не нравится

Прямой метод измерения потребления газа

Объем газа вычисляют в кубических метрах, реже используются другие единицы массы, такие как тонны или килограммы, как правило, для технологических газов.

Прямой метод – это единственный метод, обеспечивающий  прямое измерение объема проходящего газа.

К слабым сторонам приборов, вычисляющих объемный или массовый расход вещества, относятся:

  1. Ограниченная работоспособность расходомеров в условиях загрязненного газа.
  2. Существует высокая вероятность поломки в результате частичного перекрытия потока или пневматического удара.
  3. Высокая стоимость ротационных счетчиков по сравнению с другими приборами.
  4. Крупные габариты устройств.

Многочисленные достоинства этого метода перекрывают перечисленные недостатки, благодаря чему и он и получил наибольшее распространение по числу установленных счетчиков.

С помощью расходомера можно вычислить объем или массу вещества в единицу времени. Установка на наклонном участке трубопровода позволит уменьшить ошибку измерения

В их числе – прямое измерение объема газа, отсутствие зависимости от искажений графика скоростей потока, как на входе, так и на выходе, что позволяет сократить УУГ. Ширина диапазона составляет до 1:100. Для этой цели применяются приборы мембранного и ротационного типа. Они могут использоваться в помещениях, с установленными котлами импульсного типа.

Диаметр трубопровода

Независимо от того, врезной, погружной или накладной расходомер будет использоваться, следует уточнить диаметр трубопровода на участке, где требуется установить расходомер.

При выборе врезного расходомера диаметр трубопровода является одним из основных параметров, так как данные приборы отличаются диаметром встроенной измерительной секции. Что касается погружных расходомеров, то может показаться, что при ни использовании диаметр не имеет значения, так как зонд расходомера можно погрузить в поток при любом диаметре, однако из-за того, что чувствительный элемент прибора (находящийся на конце зонда) должен быть помещен точно в центре трубопровода, следует удостовериться, что длины зонда хватит для монтажа на конкретном участке. Также рассчитывая минимальную необходимую длину зонда следует помнить, о том, что его часть придется на монтажные детали: полусгон и шаровой кран.

Допустим, внешний диаметр трубопровода составляет 200 мм. Значит погрузить зонд нужно будет на 100 мм. Еще 100-120 мм потребуется на осуществление монтажа. Таким образом, минимальная длина зонда при данном диаметре должна составлять 220 мм. Большинство расходомеров доступны в различных исполнениях, отличающихся длиной зонда. Так для расходомера VA 400 существуют исполнения с длиной 120, 220, 300 и 400 мм.

Расход природного газа в быту

В расчете объемов потребляемого газа нуждаются владельцы всех квартир и домов, многие предприятия. Данные по потребности в топливных ресурсах включают в проекты индивидуальных домов и их частей. Чтобы платить по действительным цифрам, используют газовые счетчики.

Уровень потребления зависит от оборудования, теплоизоляции здания, времени года. В квартирах без централизованного отопления и горячего водоснабжения нагрузка уходит на водонагревательный бойлер. Прибор потребляет до 3—8 раз больше газа, чем плита.

Газовые водонагреватели (бойлеры, котлы) бывают настенными и напольными: применяют их одновременно и для отопления, и для нагрева воды, а менее функциональные модели в основном только для подогрева

Максимальный расход плитой зависит от количества конфорок и мощности каждой из них:

  • пониженная — менее 0,6 кВт;
  • обычная — около 1,7 кВт;
  • повышенная — более 2,6 кВт.

По другой классификации, низкая мощность у горелок соответствует 0,21—1,05 кВт, нормальная — 1,05—2,09, повышенная — 2,09—3,14, а высокая — более 3,14 кВт.

Обычная современная плита использует по меньшей мере 40 литров газа в час во включенном состоянии. Обычно плита расходует около 4 м³ в месяц на 1 жильца, и примерно такую же цифру потребитель увидит, если пользуется счетчиком. Сжатого газа в баллонах в плане объема требуется намного меньше. Семье из 3 человек емкости на 50 литров хватит примерно на 3 месяца.

В квартире с плитой на 4 конфорки и без водонагревателя можно поставить счетчик маркировки G1,6. Прибор с типоразмером G2,5 используют, если есть также бойлер. Для измерения расхода газа устанавливают и большие газомеры, на G4, G6, G10 и G16. Счетчик с параметром G4 справится с расчетом потребления газа 2 плитами.

Водонагреватели бывают 1- и 2-контурными. Для котла на 2 ветки и мощной газовой плиты есть смысл ставить 2 счетчика. Одна из причин состоит в том, что бытовые газомеры плохо справляются с большой разницей между мощностью оборудования. Слабая плита на минимальных оборотах использует во много раз меньше топлива, чем водонагреватель на максимуме.

У классической плиты есть 1 крупная конфорка, 2 средние и 1 маленькая, использование самой большой — экономически наиболее выгодно

Абоненты без счетчиков платят за объем, исходя из потребления на 1 жителя, умноженного на их количество, и расхода на 1 м², умноженного на отапливаемую площадь. Нормативы действуют круглый год — в них заложили усредненный показатель на разные периоды.

Норма на 1 человека:

  1. Расход газа на приготовление пищи и нагрев воды с помощью плиты при наличии централизованного горячего водоснабжения (ГВС) и центрального отопления — около 10 м³/месяц на человека.
  2. Применение одной только плиты без бойлера, централизованного ГВС и отопления — примерно 11 м³/месяц на человека.
  3. Использование плиты и водонагревателя без централизованного отопления и ГВС — около 23 м³/месяц на человека.
  4. Нагрев воды водонагревателем — около 13 м³/месяц на человека.

В разных регионах точные параметры расхода не совпадают. Индивидуальное отопление с помощью водонагревателя обходится примерно в 7 м³/м² для отапливаемых жилых помещений и около 26 м³/м² для технических.

На извещении от предприятия по установке счетчиков можно увидеть, насколько разнятся показатели потребления с газомером и без него

Зависимость в потреблении газа указали в СНиП 2.04.08-87. Пропорции и показатели там другие:

  • плита, центральное ГВС — 660 тыс. ккал на человека в год;
  • есть плита, нет ГВС — 1100 тыс. ккал на человека в год;
  • есть плита, водонагреватель и нет ГВС — 1900 тыс. ккал на человека в год.

На потребление по нормативам влияет площадь, количество жильцов, уровень благоустроенности бытовыми коммуникациями, наличие скота и его поголовье.

Параметры дифференцируют исходя из года постройки (до 1985 и после), привлечения энергосберегающих мероприятий, в том числе утепления фасадов и других наружных стен.

Подробнее о нормах потребления газа на одного человека можно прочесть в этом материале.

Индивидуальные и общедомовые счетчики

Индивидуальные счетчики устанавливают жители в свои квартиры, а общедомовые контролируют потребление ресурсов в масштабах дома. Они измеряют фактические объемы воды, газа, электроэнергии и тепла.

Показания с индивидуальных приборов учета (ИПУ) снимают и передают сами жители, что отражается в квитанциях. Помимо этого, в квитанциях отражается ОДН (общедомовые нужды).

С общедомовых счетчиков показания должен снимать исполнитель коммунальных услуг. Это регламентировано Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства РФ от 06.05.2011 № 354 ( пункт «е» пункта 31). Наличие собственников рядом не обязательно. Показания заносятся в журнал учета показаний коллективных (общедомовых) приборов учета. При необходимости собственник может попросить ознакомиться с данными в журнале.

Если показания ОДН передаются дистанционно (например, через модемы или сетевые адаптеры), жители могут запросить скриншот с зафиксированными показаниями коллективного прибора учета.

Показатели ОДН в квитанциях включают ресурсы, неохваченные индивидуальными приборами учета.

Чтобы установить общедомовой счетчик, необходимо решение общего собрания жильцов. Общедомовые счетчики считаются общим имуществом, и за их установку платят собственники.

Снятие данных. Наличие дисплея и тип выходного сигнала

Наконец, следует определиться с тем, каким образом вы хотите получать результаты измерений. Большинство расходомеров используют аналоговый или цифровой выходной сигнал для передачи информации о результатах измерений. Если на предприятии имеется собственная автоматическая система управления технологическим процессом (АСУ ТП), в которую можно завести данные выходные сигналы, то аналогового или цифрового сигнала, скорее всего, будет достаточно. Однако, если готовой системы управления нет, может возникнуть необходимость снимать данные с дисплея. В некоторых расходомерах (например, у VA400) дисплей может быть уже встроен или доступен в качестве опции. Для других приборов нужно приобретать отдельный индикатор и подавать на него выходной сигнал датчика.

Данные, выводимые на дисплей, обычно ограничиваются текущим и накопленным расходом. В некоторых случаях может стоять задача регистрировать данные за разные промежутки времени и обрабатывать их, формируя отчеты и представляя информацию в табличном или графическом виде. Если на предприятии нет готовой системы управления, которая могла бы выполнять эти функции, то имеет смысл приобрести прибор с встроенным регистратором данных и идущим в комплекте программным обеспечением, позволяющим быстро и удобно проводить обработку полученных данных. Примером такого прибора может служить DS 400.

В случае, если расходомер не имеет встроенного дисплея и для получения данных требуется выходной сигнал, следует определиться с типом этого сигнала. К наиболее распространенным аналоговым сигналам относятся сигналы 4…20 мА и 0…10 В. Некоторые расходомеры, такие как SS 20.600 могут формировать любой из этих сигналов в зависимости от значения подключенного сопротивления. В некоторых случаях может потребоваться цифровой выходной сигнал, например, использующий протоколы Modbus или Profibus.

Перечисленных выше параметров должно быть достаточно для подбора расходомера. В то же время, если вы хотите иметь более полное представление о различных типах расходомеров, а также преимуществах и недостатках каждого типа, можете также прочесть статьи о классификации датчиков расхода по принципу измерения.

Ориентировочный расход

Все расходомеры имеют тот или иной диапазон измеряемого расхода. При превышении пределов этого диапазона приборы перестают выдавать достоверные показания, поэтому при выборе прибора следует учитывать максимально возможный расход на заданном участке.

В случае тепловых расходомеров ограничения измерительных диапазонов проводятся не по объему проходящего воздуха (так как для одного и того же расходомера максимально допустимые значения объёмного расхода будут различаться в зависимости от диаметра трубопровода), а по скорости потока, приведенной к нормальным условиям.

Так максимальная допустимая скорость для расходомера SS 20.260 LED– 50 м/с, для SS 20.261 – 90 м/с, для VA 400– 220 м/с. При этом вовсе не обязательно использовать расходомер с наибольшим скоростным диапазоном, так как чем больше диапазон, тем больше погрешность измерения (а часто – и цена)

Поэтому очень важно знать максимально возможную скорость потока в конкретном случае

Скорость потока зависит, во-первых, от объемов проходящего газа, то есть, собственно, от расхода и, во-вторых, от внутреннего диаметра трубопровода. Чем больше расход и чем меньше диаметр – тем выше скорость. О том, почему для выбора расходомера необходимо знать диаметр участка, на котором его будут использовать, мы подробнее расскажем далее.

Ориентировочный же расход, в случае, если речь идет о сжатом воздухе, можно узнать из технической документации компрессора. Методы расчета скорости на основе диаметра и расхода обычно приводятся в руководстве по использованию расходомера. К примеру, в данной таблице приведены максимальные значения расхода для различных версий расходомера VA 400:

Как выбрать оптимальный теплосчетчик?

Разновидностей тепломеров достаточно много, но для установки в квартире наиболее приспособлены 5 видов:

  • механические (иначе – тахометрические);
  • электромагнитные;
  • вихревые;
  • ультразвуковые;
  • накладные датчики на батареи.

Механические тепломеры так называют от того что расход теплоносителя определяется при помощи погруженной в него крыльчатки. С помощью 2-х датчиков, которые врезаются в подающий и обратный трубопроводы определяется разность температур. Исходя из этих данных, вычислитель выдает результат расхода тепловой энергии. Теплосчетчики данного типа стоят достаточно дешево, но при этом очень требовательны к качеству теплоносителя.

Организации занимающиеся поставкой тепла не особо жалуют подобные приборы не столько по причине чувствительности к качеству теплоносителя сколько из-за того, что, по словам специалистов данный тип приборов слабо защищен от внешнего воздействия на него посторонними лицами с целью занизить показания.

Электромагнитные счетчики. Данный тип счетчика работают по принципу возникновения электрического тока при прохождении теплоносителя через магнитное поле. Эти приборы довольно стабильны и достаточно успешно используются. Неточность измерений может возникнуть если в теплоносители могут появится примеси или во время установке некачественно соединены провода.

Вихревые тепломеры. Данный вид оборудования работает по принципу оценки вихрей, которые образуются за препятствием, которое располагается на пути теплоносителя. Монтируется как на горизонтальных, так и на вертикальных трубопроводах. Эти счетчики очень чувствительны к наличию воздуха в системе, а также требовательны к качеству примесей в теплоносителе и качеству сварочных работ.

Для их правильной работы нужно установить магнитно-сетчатый фильтр. Отложения внутри трубопровода не мешают правильной работе прибора. Большие требования данный прибор предъявляет размерам прямых участков трубопровода до и после расходомера.

Ультразвуковые тепломеры практически не обладают недостатками. Они не требовательны к качеству теплоносителя, так как его расход определяется при помощи проходящего через рабочее сечение ультразвуком. Разность температур вычисляется при помощи датчиков установленных на подаче и обратке. Единственный минус — данный прибор дороже механического как минимум на 15%, зато управляющие компании рекомендуют данные приборы для установки. И это логично, так как в работу данного устройства невозможно вмешаться.

Тепломеры, монтируемые на батарею, измеряют температуру на ее поверхности и температуру воздуха внутри помещения. После чего вычислитель выдает данные о потребленном тепле, основываясь на паспортных данных о мощности радиатора, которые вводятся вручную.

Данный тип прибора вряд ли примет на эксплуатацию компания, поставляющая теплоэнергию, но при наличии общедомового тепломера, данный прибор поможет более точно рассчитать потребленное тепло в каждой квартире, но при этом нужно учитывать, что данные приборы должны быть установлены в каждом помещении.

Как и любой прибор учета и измерения теплосчетчик должен иметь паспорт и сертификат. Документы должны обязательно указывать данные о первичной поверке, которая была проведена производителем. Данная информация также должна быть указана и на корпусе прибора в виде специального клейма либо наклейки. Во время эксплуатации данные приборы должны в обязательном порядке проходить периодическую поверку. Ее сроки зависят от типа прибора. В среднем поверка производится раз в четыре года.

Электромагнитные расходомеры

В основе таких приборов – закон Фарадея (электромагнитной индукции). Электродвижущая сила формируется под воздействием воды или другой проводящей жидкости, проходящей через магнитное поле. Получается, что жидкость течет между полюсами магнита, создавая ЭДС, а прибор фиксирует напряжение между 2 электродами, тем самым измеряя объем потока. Этот прибор работает с минимальными погрешностями при условии транспортировки очищенных жидкостей и никак не тормозит поток.

 Преимущества электромагнитных расходомеров

  • В поперечном сечении нет движущихся и неподвижных деталей, что позволяет сохранить скорость транспортировки жидкости.
  • Измерения можно производить в большом динамическом диапазоне.

Общие сведения

Датчики изготовляются для фиксирования количества расхода разных по составу газов. Устройство ДРГ.М измеряет вещества с плотностью не меньше 0,6 кг/м3 и температурными показателями в пределах от -40ºС до + 25ºС. Избыточное давление при этом не должно превышать 4,0 МПа.


Датчик расхода газа Honeywell

Датчики эксплуатируются в системе измерительных приборов, счетчиков. Устройства примеряется как для коммерческого, так и для технологического учета газа и пара. Расходомеры используется во всех промышленных отраслях. Все устройства ДРГ.М обладают видом взрывозащиты nA и их разрешается монтировать в помещениях с взрывоопасным классом B-la и B-lr. Конструкция оборудована взрывонепроницаемой оболочкой.

Для химической и медицинской промышленности лучшим выбором являются датчики от компании Honeywell. Особенность устройств – отсутствие подвижной части. Расходомеры AWM работают в диапазоне от 0 до 30 см3/мин. Конструкция датчиков Honeywell включает чувствительный элемент, который состоит из нагревательной детали и двух мостов измерения.
