На сколько хватает баллона с газом: расчет расхода газа для типовых газовых баллонов

От чего зависит расход углекислоты

Как и в случае с другими защитными газами, чтобы определить, на сколько хватает баллонов углекислоты, необходимо знать толщину обрабатываемого металла

,диаметр проволоки исилу тока . Это основные параметры, влияющие на потребление газа.

Ниже приведены усредненные значения расхода СО2, в зависимости от диаметра проволоки и тока:

• 0,8-1,0 мм (60-160 А) – 8-9 л/мин;
• 1,2 мм (100-250 А) – 9-12 л/мин;
• 1,4 мм (120-320 А) – 12-15 л/мин;
• 1,6 мм (240-380 А) – 15-18 л/мин;
• 2,0 мм (280-450 А) – 18-20 л/мин.

Расход зависит от диаметра проволоки, силы тока и скорости

На показатели расхода большое влияние оказывают внешние факторы. На открытом воздухе потребуется больше защитного газа для обеспечения нормальных условий сварки, особенно, если работа ведется в ветреную погоду. Поэтому, в закрытом помещении одного баллона хватает на больший срок.

Как перевести пропан-бутан из килограммов в литры?

Для того, чтобы посчитать количество литров в одном килограмме газа нужно воспользоваться формулой: Литр=Килограмм/Плотность

Итак, 27 кубометров газообразного пропан-бутана равны 114 литрам сжиженного газа. Чтобы каждый раз переводя м 3 в литры не пользоваться формулами выведем соотношение: 27 м 3 = 107 л, следовательно 1 м 3 = 4,2 л. Пользуясь справочными данными и простыми формулами можно легко совершать расчеты помогающие в составлении смет.

Калькулятор газа – это простой и удобный инструмент для расчетов параметров рабочей среды трубопровода. Калькулятор газа разработан специально для специалистов проектных учреждений, технологов, конструкторов. С помощью нашего калькулятора вы можете рассчитать любые параметры рабочей среды (объем жидкой фракции, объем газообразной фракции масса). Вы можете рассчитать физические параметры таких газов как кислород (O2) , азот (N2), аргон (Ar), гелий (), углекислота (CO2), водород (H2), метан (CH4), ацетилен (C2H2), пропан (C3H8).

Устройство пропановых баллонов

Конструктивно они представляют собой ёмкости, изготовленные из углеродистой стали толщиной 3 мм. К одношовному сварному цилиндру с одной стороны приваривают штампованное дно с подставкой-башмаком, с другой – полусферическую горловину для установки вентиля. К последнему подключается различное заправочное или раздаточное оборудование. Основная масса устройств-потребителей пропана (газовые плиты, титаны, сварочные горелки, отопительные котлы) требуют пониженного давления. Для этого на вентиль устанавливается редуктор (самый распространенный – БПО-5-5).

На верхней части горловины размещается паспорт, на котором выбиваются основные технические параметры устройства. К ним относятся: наименование завода-производителя, клеймо ОТК, индивидуальный номер, месяц и год изготовления, дата проверки (обновляемая каждые 5 лет), объем, масса в пустом и заправленном состоянии.

Масса и размер баллонов различной ёмкости

Сколько кг пропана в 1 баллоне на 5, 12, 27, 50 литров? Узнать это можно в сертификате качества изделия или в нижеприведенной таблице. Здесь же можно найти, сколько весит баллон с пропаном на 5, 12, 27, 50 литров.

Объем	5 литров	12 литров	27 литров	50 литров
Масса порожнего баллона, кг	4	5,5	14,5	22,0
Масса резервуара с пропаном, кг	6	11	25,9	43,2
Масса хранящегося газа, кг	2	5,5	11,4	21,2
Высота балллона, мм	290	500	600	930
Диаметр циллиндра, мм	200	230	299	299

Какая резьба на пропановом баллоне?

На большинство бытовых баллонов для пропан-бутановой смеси устанавливаются вентили типа ВБ-2. Эти запорные устройства производятся по ГОСТ21804-94 и рассчитаны на давление до 1,6 MPa. Кран имеет левую резьбу СП21,8-1 (6 витков), позволяющую подключать любые редукторы с накидной гайкой и аналогичной резьбой.

Вентиль обеспечивает прочное соединение с горловиной, полную герметичность, имеет четкую маркировку и современный дизайн. Резьбовые поверхности смазываются специальной смазкой, уменьшающей трение в процессе эксплуатации. Резьбовая заглушка с резиновой прокладкой предотвращает утечку газа во время транспортировки или хранения. В устройстве предусмотрена защита от неквалифицированного ремонта лицами, не прошедшими соответствующего обучения. Надежность запорного устройства способствует длительной и безопасной эксплуатации газобаллонной конструкции.

Сколько м3 пропана в 1 баллоне на 5, 12, 27, 50 литров?

Мы произвели специальные расчеты, условно переводящие пропан-бутан в газообразное состояние. При стандартных условиях (100 кПа, 288 К) из 1кг сжиженного газа образуется 0,526 м³ пропана или 0,392 м³ бутана. Учитывая процентное соотношение смеси (60% проп.), объем горючего газа рассчитывается по формуле М*(0,526*0,6+0,392*0,4). Сколько кубов в баллоне пропана, можно посмотреть в приведенной ниже таблице. В последней строке – количество литров пропан-бутановой смеси (в жидкой фазе).

Ёмкость баллона (л)	5	12	27	50
Вместимость (кубометров горючего газа)	0,95	2,59	5,38	10,01
Объём жидкого пропана (литров)	4,3	10,2	22,9	42,5

Следует иметь в виду, что теплотворная способность пропан-бутановой смеси в три раза выше, чем у природного газа (метана).

Отопление частного дома газовыми баллонами: расход необходимого топлива

Как показывает практика и свидетельствуют отзывы потребителей, на дом в 100 м², необходимо газа приблизительно по 3 – 2 баллона в неделю, при условии, что емкость имеет 50 литров. Из этого расчета можно определить, сколько топлива вам понадобится для отопления загородного дома. Например, для дома в 200 м² количество газа увеличится до 4 емкостей в неделю. Если ваш дом имеет площадь около 50 м 2 , то вам будет достаточно и 1 баллона.

Точно рассчитать потребление топлива котлом, работающим на баллонном газе, возможно с помощью прилагающейся технической документации, которую в обязательном прядке вкладывает в комплект ответственный изготовитель.

Устройство баллонов

Баллон с углекислым газом представляет собой емкость, выполненную из металла в форме цилиндра, которая имеет резьбу с вкрученным запорным вентилем в верхней части устройства

Важно заметить, что тип запорного вентиля будет зависеть от газа, которым он наполняется. Отдельные высокие требования предъявляются к герметичности, а также надежности газовых баллонов, особенно с такими веществами, как углекислый газ

Также можно добавить, что конструкция вентиля для баллона с углекислым газом имеет не одну, а три резьбы. Нижняя предназначается для закрепления его в самой емкости. К верхней резьбе крепят шток клапана, а боковая предназначается для заглушки.

Габариты и вес 50 литровых сосудов

Чтобы определить, сколько весит пустой газовый баллон объемом 50 литров, необходимо знать толщину стенок и размеры резервуара.

Так как производство газовых баллонов возможно лишь с соблюдением определенных стандартов, все необходимые характеристики уже содержатся в них. Согласно ГОСТ 15860, толщина металла для газового баллона на 50 литров, предназначенного для хранения легких углеводородов равна 3 мм.

Стандартный диаметр баллона на 50 л, в котором транспортируется пропан или бутан – 299 мм. А высота его корпуса может варьироваться от 840 до 1015 мм.

Самые популярные  пятидесяти литровые баллоны для углеродных газов размером 299х960 мм. Сосуды, для транспортировки газов, хранящихся под более высоким давлением, имеют иные характеристики, отраженные в ГОСТ 949-73

В нормативах по изготовлению газовых баллонов указано, что толщина стали может быть равна 2,5 мм. В этом случае изготовитель должен уменьшить диаметр сосуда до 292 мм и увеличить его высоту. Минимальная высота в этом случае начинается с отметки 876 мм.

Так, диаметр стандартного 50 литрового баллона составляет 29,9 см, а высота – 93 см. При этом масса незаполненного, пустого баллона с учетом типового запорного вентиля равна 22 кг. При правильной заправке баллона необходимым количеством газа, вес установится на отметке 43,2.

Вместительность газового баллона

Согласно правилам эксплуатации, 50 литровый газовый баллон можно наполнить 42,5 литрами сжиженного газа. Данный объем содержимого, для газового баллона 50 л установлен нормативной документацией, в которой говорится, что в целях безопасности, емкость может быть заполнена не больше чем на 85%.

Кроме того, нельзя расходовать содержимое сосуда до конца.

На практике заправщики баллонов стараются не рисковать и часто они наполняют емкость лишь на 75%. Поэтому в распоряжении дачника или сварщика после покупки заправленного баллона остается 37,5 литров, что равно 18-19 кг

Давайте попробуем рассчитать сколько кубометров газа будет содержаться в 50 литровом баллоне. Известно, что при стандартных условиях из 1 кг СУГ получается 0,526 кубометров пропана или 0,392 – бутана. При этом процентное соотношение газовой смеси составляет 60:40 (60% – пропан и 40% – бутан).

Просчитаем объем пропан-бутановой смеси, при условии, что в баллоне 21,2 кг газа:

21,2 кг • (0,526 • 0,6 + 0,392 •0,4) = 10,01 м3

Это значит, что 50 литровый баллон содержит примерно 10,01 кубометра газа.

На сколько хватит баллона с газом?

Для того, чтобы определить на какой период хватит заполненного 50 литрового баллона с пропаном, потребуется просчитать, сколько газа будет потреблять тот или иной прибор.

Например, у вашей 4-конфорочной плиты расход газа составляет 0,45 кг/час (эти сведения можно посмотреть в технической документации к прибору). Далее, разделим количество газа в баллоне на расход: 21,5/0,45= 47,7. Значит, если включить все 4 конфорки, то баллона хватит примерно на 47 часов.

Безусловно, все четыре конфорки работать постоянно не будут, а, значит, баллона хватит на более длительный период.

Если баллонный газ планируется использовать и для отопления, то его расход можно просчитать так же, как и для газовых плит. Для примера, давайте рассчитаем, на сколько дней хватит 50 литрового заполненного баллона для отопления частного дома, если известно, что максимальный расход газа газовым котлом составляет 1,5 кг/час.

Прежде чем произвести расчеты, стоит учесть, что котлы работают в среднем по 10 часов. Но, если котел предполагается использовать также для подогрева горячей воды, то расход газа увеличивается практически на 20%.

При проектировании автономного газоснабжения с одновременным подключением нескольких баллонов потребуется газовая рампа. С помощью нее можно подключать к редуктору до 12 баллонов

Разделим массу газа в баллоне (21,5 кг) на его расход (1,5 кг/час) и получим 14,3 часов. Если учесть, что газовый котел работает не круглые сутки, то баллона с СУГ может хватить максимум на 2-3 дня.

Кроме того, не следует забывать, что расход топлива также зависит от степени утепления вашего загородного дома и среднесуточной температуры на улице. Так, чем меньше утеплен дом и чем ниже температура окружающей среды, тем больше котлу потребуется сжечь топлива, чтобы помещение прогрелось до комфортной температуры.

Произведенные расчеты свидетельствуют о том, что 50 литрового баллона недостаточно для комфортного проживания в загородном доме, тем более, если газ потребляет и котел, и плита. Поэтому многие владельцы частных коттеджей проектируют систему газоснабжения на основе сразу 3-4 50-литровых газовых емкостей, что требует соблюдения особых условий их эксплуатации и хранения.

Преимущества использования углекислоты

Во время работы с полуавтоматом желательно использовать защитный газ, благодаря которому результат получается более качественным. Информацию о нем можно почерпнуть в статье: сварочная смесь или углекислота – выбираем защитный газ для сварки.

Применение СО2 имеет неоспоримые преимущества:

• узкая зона термического воздействия позволяет сваривать даже сверхтонкие детали;
• производительность аппарата увеличивается в несколько раз;
• дуга становится стабильнее (в сравнении со сваркой без защитных газов), а разбрызгивание металла уменьшается;
• шов получается высокого качества, даже без дополнительной подгонки деталей;
• углекислота является более доступным газом, чем современные сварочные смеси.

Сколько стоит заправить газовый баллон (5, 12, 27, 50 литров)

В среднем по Российской федерации стоимость заправки газовых баллонов обходится в 14,7-19 рублей за литр.

Как и чем заправлять баллон

Начнем с того, что заправлять баллоны пропановой смесью (а на современных АГЗС, в Ваш автомобиль не будут заправлять чистый пропан) на обыкновенных автомобильных заправках не стоит. Это обуславливается тем, что на АГЗС заправляют Бутан технический (С4h20), который прекращает активно испаряться при температуре -0,5oC. При движении, в баке автомобиля, этот газ активно смешивается, и нагревается от редуктора.

В промышленных целях, например для резки металлоконструкций при температуре ниже +10oC допустимо использовать Бутан технический, но при условии, что ёмкость и оборудование будут подогреваться. Чистые Бутан и Пропан технические смеси встречаются крайне редко. Северные и жаркие страны составляют этому основное исключения. В них используется чистый ПТ (С3H8), по причине того, что у него температура прекращения активного испарения -42,1oC.

Заправлять газовые баллоны необходимо в специализированных компаниях, которые предоставляют услуги данного характера.

Сравнение цен по нескольким регионам

В Москве и Московской области цены на заправку баллонов в среднем такие:

Пропан 21кг/50л – 950 рублей. Пропан 11кг/27л – 530 рублей. Пропан 5кг/12л – 340 рублей. Пропан 2кг/5л – 220 рублей.

Цены в столице приведены без учёта тары. Неудивительно, это самые большие цены, которые были найдены в сети интернет. Но все прекрасно знают Московские цены на абсолютно все, именно поэтому данный прайс-лист не так сильно удивляет. Необходимо заметить, что в некоторых городах нашей страны, например Краснодар, заправка бытовых баллонов в черте города запрещена.

2

Какую нагрузку выдержит корпус и вентиль

Стандартные емкости, изготовленные по нормам ГОСТ, могут выдержать рабочее давление в пределах от 9,8 до 19,6 МПа. Причем толщина листа, из которого готовят обечайку и чаши для баллона, выдерживающего давление до 190 атмосфер, доходит до 6 мм. Однако такой напор не выдержит ни один газопотребляющий прибор. Да и вес баллона из 6-миллиметровой стали будет очень значительным. Поэтому рабочее давление газа в баллоне емкостью 50 литров всегда равно 16 атмосферам, а точнее 1,6 МПа. Именно на такое давление рассчитаны бытовые редукторы, к которым подключают домашние котлы, колонки, плиты, духовые шкафы и конвекторы.

В баллоне на 50 литров рабочее давление равно 16-ти атмосферам

Впрочем, швы корпуса и запорный узел емкости ориентируют на более значительное давление в газовом баллоне – на 25 атмосфер (2,5 МПа). Правда, такое давление емкость испытывает только раз в пять лет – во время текущей проверки. И если швы баллона не смогут выдержать 25 атмосфер, то емкость отбраковывают и сдают в утиль. Вентиль может выдержать громадное давление – до 190 атмосфер. Именно такому напору может сопротивляться запорный узел, состоящий из штока и резьбовой пары. Хотя даже во время испытаний запор держит всего 25 атмосфер, а во время эксплуатации – не более 16 атмосфер. Именно на такое давление и нужно ориентироваться, рассчитывая, сколько газа помещается в стальном баллоне на 50 литров.

1 Как использовать сжиженный газ в баллонах?

Высокая теплотворная способность сжиженного газа, пропан-бутановой смеси, и высокий коэффициент испарения позволяют прогреть дом и даже нагреть необходимое количество воды. В зимний период повысить эффективность испарения можно, создав единую систему подачи топлива – из нескольких соединенных между собой баллонов. Кроме этого, в зависимости от сезона, газовую смесь разделяют на летнюю и зимнюю. Поскольку температура замерзания пропана ниже, то в летней смеси соотношение пропана и бутана 50/50, в зимней – 85/15.

Газ в баллоны закачивается под очень высоким давлением, что переводит его в жидкое состояние. Чтобы получить газообразную смесь? давление нужно понизить. Непрерывность подачи газа заданного давления обеспечивает специальный редуктор. Рекомендуемое минимальное рабочее давление для водогрейных котлов – 3-4 мБар.

Далее приведем основные нормы и требования безопасной эксплуатации, предъявляемые к подключению, размещению баллонов в помещении и вынесенных за пределы жилого дома:

• В доме может находиться только один баллон, поэтому система из нескольких баллонных установок в обязательном порядке выносится за его пределы.
• Минимальное расстояние между отопительными приборами и газовыми баллонами объемом не более 50 литров должно составлять 1 метр. Уменьшение расстояния, но не более 0,5 метра, допускается, если между ними находится защитный экран, стена.

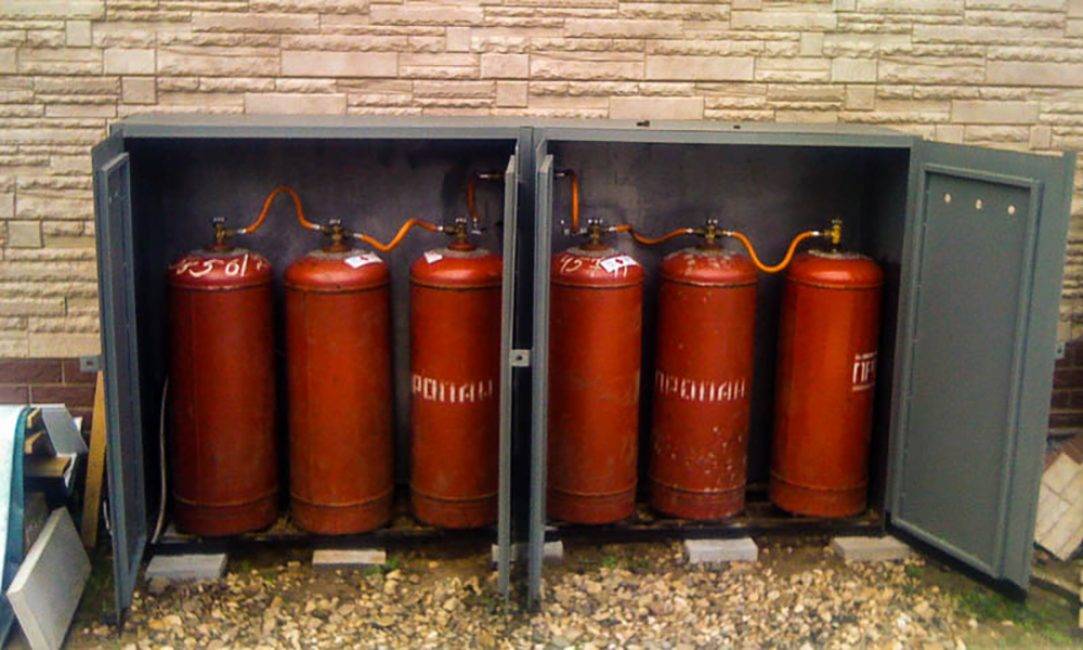

• Хранение емкостей СУГ (сжиженные углеводородные газы) на улице допускается только в специальном шкафу из несгораемых материалов. Наличие специального знака должно указывать на хранение в нем СУГ. Разводка системы газоснабжения к каждому прибору потребления осуществляется с наружной стороны здания.
• Расположенные на улице баллоны с пропан-бутановой смесью необходимо утеплить. Например, внутренние стенки шкафа изолировать теплоизоляцией. Оптимальным решением будет приобрести шкаф с обогревом.

Если все нормы и требования пожарнадзора соблюдены, то автономная газификация загородного дома при помощи баллонного газа не требует регистрации. Единственное непременное условие – это разрешение пожарного инспектора, который вправе опечатать установку, если он выявит грубые ошибки или нарушения.

Количество баллонов, расход газа для помещения в 100 м² рассчитывают, исходя из следующих данных:

• Одной емкости хватает для обогрева в течение 3-4 дней.
• Двух емкостей хватает для обогрева в течение недели.
• 10 емкостей – в течение месяца.

Баллоны в основном изготавливаются из металла, но все популярнее полимерно-композитные, металл-композитные модели. Их вес меньше, они хорошо противостоят коррозии, поэтому, несмотря на высокую стоимость, их приобретение оправдано. Емкости выпускаются объемом в 12, 27, 50, 80 литров.

Самым слабым местом автономного газоснабжения является запорная арматура. Чтобы повысить надежность и продлить сроки эксплуатации системы, на газопровод устанавливают дополнительный вентиль.

МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировку баллонов осуществляют в соответствии с требованиями «Правил устройства и безопасной эксплуатация сосудов, работающих под Давлением». Дополнительно наносят данные по виду термообработки:

• N — нормализация;
• V — закалка с отпуском.

Примечание. До 01.01.89 указывают номинальный объем баллона.

5.2. Надписи на баллонах и их окраску производят в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» и табл. 5.

5.3. Баллоны, транспортируемые без вентилей, должны быть ‘предохранены от загрязнения полиэтиленовыми или капроновыми пробками.

5.4. Баллоны малого объема транспортируют’в контейнерах,-изготовленных по ГОСТ 18477-79, без упаковки. При повагонной отправке в крытых вагонах баллоны малого объема транспортируют упакованными в ящики по ГОСТ 2991-85 (тип III-1) массой груза не более 200 кг или укладывают в штабеля до полной вместимости вагона. Размеры ящиков по нормативно-технической документации в соответствии с требованиями ГОСТ 21140-88; Баллоны среднего объема транспортируют без упаковки в. крытых вагонах, полувагонах или контейнерах, изготовленных по ГОСТ 18477-79. Допускается транспортировать баллоны в многооборотных средствах пакетирования в полувагонах или пакетами в спецвагонах. Таблица 5

Наименование газа	Окраска баллонов	Текст надписи	Цвет надписи	Цвет полосы
Азот	Черная	Азот	Желтый	Коричневый
Аммиак	Желтая	Аммиак	Черный	—
Аргон сырой	Черная	Аргон сырой	Белый	Белый
Аргон технический	Черная	Аргон технический	Синий	Синий
Аргон чистый	Серая	Аргон чистый	Зеленый	Зеленый
Ацетилен	Белая	Ацетилен	Красный	—
Бутан	Красная	Бутан	Белый	—
Бутилен	Красная	Бутилен	Желтый	Черный
Водород	Темно-зеленая	Водород	Красный	—
Воздух	Черная	Сжатый воздух	Белый	—
Гелий	Коричневая	Гелий	Белый	—
Закись азота	Серая	Закись азота	Черный	—
Кислород	Голубая	Кислород	Черный	-=-
Кислород медицинский	Голубая	Кислород медицинский	Черный	—
Нефтегаз	Серая	Нефтегаз	Красный	—
Сероводород	Белая	Сероводород	Красный	Красный
Сернистый ангидрид	Черная	Сернистый ангидрид	Белый	Желтый
Углекислота	Черная	Углекислота	Желтый	—
Фосген	Защитная	—	—	Красный
Хладоны	Алюминиевая или светло-серая	R (с указанием его номера)	Черный	—
Хлор	Защитная	—	Зеленый
Циклопропан	Оранжевая	Циклопропан	Черный	—
Этилен	Фиолетовая	Этилен	Красный	—
Все другие горючие газы	Красная	Наименование газа	Белый	—
Все другие негорючие газы	Черная	Наименование газа	Желтый	—

5.1; 5.2. (Измененная редакция, Изм. N 4).

Схема размещения и крепления баллонов на транспортных средствах должна соответствовать требованиям «Технических условий погрузки и крепления грузов», утвержденных МПС. (Измененная редакция, Изм. N 4).

5.4а. На одной из боковых сторон каждого ящика должна быть нанесена транспортная маркировка, включающая основные, дополнительные и информационные надписи по ГОСТ 14192-77. (Введен дополнительно, Изм. N 4).

5.5. Баллоны транспортируют транспортом всех видов в соответствии с правилами, действующими на каждом виде.

5.6. Каждая партия баллонов должна сопровождаться документом о качестве, удостоверяющим соответствие баллонов требованиям настоящего стандарта, в котором должно быть указано:

• наименование предприятия-изготовителя и его место нахождения (город или условный адрес);
• условное обозначение изделия;
• количество баллонов и их номера;
• результаты гидравлического и пневматического испытаний;
• обозначение настоящего стандарта.

5.5; 5.6. (Измененная редакция, Изм. N4).

5.7. Хранение баллонов-по группе Ж2 ГОСТ 15150-69.

5.8. На каждый баллон, которому в установленном порядке присвоен государственный Знак качества, и сертификат должно-быть нанесено изображение государственного Знака качества в. порядке, установленном Госстандартом. (Введен дополнительно, Изм. N 3).

Правила хранения

Несложно подсчитать, сколько литров газа в баллоне, гораздо труднее соблюсти условия безопасного хранения, эксплуатации и подключения. Разберем эти правила более подробно.

Хранение

Объем газового баллона 50 л в м3 достигает порядка 10. Это значит, что газ в нем находится в крайне сжатом состоянии. Поэтому возникновение малейшей точки разгерметизации в корпусе может привести к мощнейшему взрыву. Чтобы этого не допустить, прежде всего необходимо соблюсти следующий ряд правил по безопасному хранению и транспортировке:

• Складировать емкости можно только в специальном помещении без чердака, построенного из негорючих строительных материалов с окнами из матовых стекол – для максимального рассеяния солнечных лучей.
• Воздух в помещении для хранения баллонов должен постоянно проветриваться и анализироваться на химический состав – для своевременного обнаружения утечки.
• Не допускается эксплуатация перезаправляемых емкостей с просроченным техосмотром, отсутствием накладок о техническом состоянии, а также видимом повреждении корпуса или выпускного устройства.

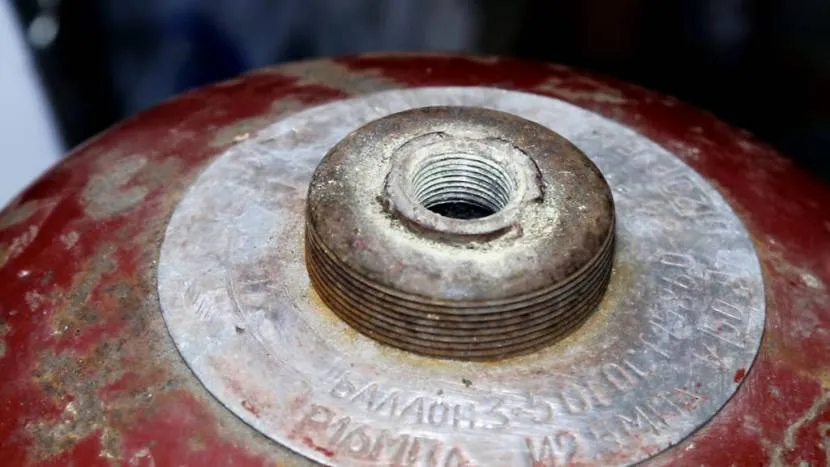

Информационная шайба возле вентиля Источник pechiexpert.ru

• Запрещено проводить самостоятельный ремонт или покраску баллонов.
• В случае замерзания редуктор запрещено отогревать с помощью горелки или иного источника открытого пламени. Для этой цели используется только нагретая вода.
• Обслуживание емкостей в спецодежде, пропитанной какой-либо смазкой, также запрещено.

Устанавливаются баллоны только стоя в металлические перфорированные ящики. При этом расстояние до двери или окна не должно быть менее 0,5 метра. От места хранения до источника питьевой воды или септика также должно сохраняться минимальное расстояние – 3 метра. Если емкость располагается на открытом воздухе, на нее не должны попадать прямые солнечные лучи, а температура окружающего пространства превышать предельно эксплуатационное значение – +45 град.

Отапливаем дом конвекторами

Можно ли полноценно отапливать частный дом с помощью баллонов с газом? Да, конечно. Однако использовать автономную котельную систему не всегда выгодно и целесообразно, особенно на длинной дистанции.

Решением может стать приобретение газового конвектора, позволяющего значительно сэкономить на отоплении в осенне-весенний период. Его мощности вполне достаточно для обеспечения комфортной температуры за счет небольшого объема топлива. КПД устройства доходит до 90%. Процесс сгорания газа происходит в отдельной камере. В которую с помощью приточки постоянно поступает свежий воздух. Конструкция позволяет поддерживать огонь. С его помощью нагревается теплообменник. В свою очередь он нагревает циркулирующие в помещении воздушные потоки.

На сколько хватает баллонов углекислоты разного объема

Как известно, стандартный 40-литровый баллон содержит 24 кг СО2, который при испарении образует около 12 000 дм³ газовой фазы. Учитывая приведенные выше данные, можно определить, на сколько хватает баллона углекислоты при непрерывном рабочем процессе.

Вот обычный 40 литровый баллон, заполненный углекислотой

Так, например, при использовании 1-миллиметровой проволоки и средней силе тока в 100 А, 40 литров газа хватит приблизительно на 24 часа. Соответственно, баллона объемом 10 л должно хватить на 6 часов непрерывной эксплуатации.

Согласно справочным материалам, на 1 кг наплавленного металла расходуется 1,1 кг СО2 и 1,35 кг сварочной проволоки. Благодаря этим данным определяется следующая пропорция: СО2/проволока = 1:1,2 кг. То есть, на 1,2 кг проволочного материала приходится 1 кг углекислоты в жидкой фазе.

Опираясь на полученный коэффициент, можно легко посчитать потребление: 24 кг углекислого газа (емкость 40 литров) хватит на 29 кг сварочного металла. Как показывает практика, данные расчеты в большинстве случаев соответствуют действительности.

Емкости по ГОСТ

По ГОСТ 949-73 объемы для баллонов с СО2 — 5, 10 и 40 литров. Их используют для хранения, транспортировки и раздачи газа потребителям. В комплект этих устройств должны входить следующие детали:

• кислородный вентиль ВК с массой 0,5 кг;
• транспортировочное резиновое кольцо в количестве 2 штук;
• опорный башмак весом 5,2 кг;
• стальной или же переаттестованный колпак, вес которого 1,8 кг, либо эта же деталь, но из волокнита массой 0,5 кг;
• кольцо, которое одевается на горловину весом 0,3 кг.

Производство металлических баллонов с углекислым газом должно осуществляться только из стали марки 45 Д или же из стали марки 40 Х ГСА, если это емкость объемом в 40 литров.

Правила отопления дома

Использование взрывоопасных веществ в виде пропана, как топлива для обогревания жилища, обязывает тщательно соблюдать правила техники безопасности. При отоплении баллонными котлами они следующие:

• Баллоны с топливом и непосредственно котел не должны находиться в одном помещении. Баллоны обязательно следует вывести в специальный уличный шкаф либо в соседнюю комнату, если это возможно;
• Запрещается хранение пустых емкостей в помещении. Лучшим решением будет их отправка на повторную заправку.
• Если уличный шкаф подвергается воздействию отрицательных температур, его нужно утеплить каким-либо подходящим материалом, который не горит. Обогрев шкафа открытым пламенем запрещен.

• Минимальное допустимое расстояние от места нахождения шкафа до котла равняется 2 метрам.
• Нельзя хранить емкости с сжиженным газом рядом или внутри котельной. Складские помещения должны находиться не менее чем в 10 метрах. Также они обязательно оборудуются хорошей вентиляцией и обязательно отсутствие подвальных помещений. Это связано с тем, что пропан имеет большую массу, чем воздух. Поэтому скопление газа при утечке возникает в подвале, что в разы увеличивает риск взрыва.
• Запрещается выработка емкостей до полного отсутствия газа в них.
• При многократном использовании и дозаправке баллоны каждые 4 года должны проверяться на целостность и герметичность.

Виды продуктов

Всего существует несколько видов таких предметов для горелок:

Резьбовой тип представляет собой своеобразный небольшой сменный картридж, который присоединяется к устройству путем прикручивания или же через шланг. Такие вещи бывают различных объемов. Как правило, их объем варьируется от 110 до 500 миллилитров.

Этот тип лучше всего подходит для использования в домашних условиях. Довольно часто такие изделия идут в комплекте с горелкой. Он характеризуется более тонкими стенками, что создает определенные проблемы при его установке. Как правило, емкость такой вещи 220 миллилитров.

Предметы такого типа выпускают фирмы Campingaz и Coleman и, как правило, подходят они и для устройств этих же фирм. Главная их особенность заключается в системе подключения Easy Clic. Считается, что такая система подключения самая надежная. Объем таких предметов колеблется от 190 до 500 миллилитров.

Это наиболее дешевый вид. Преимущественно используются на природе. Главная его особенность заключается в том, что его нельзя отсоединить до окончания газа. Такие предметы идеально подходят для устройств фирм Campingaz и Coleman. Объем такого изделия находиться в пределах от 190-320 миллилитров.

Как выполнить расчет?

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Зная объем газа и его удельный вес мы можем определить его массу. Так, если в смете указано 27 м 3 пропан-бутана технического, то умножив 27 на 2,25 мы узнаем, что этот объем весит 60,27 кг. Теперь, зная плотность сжиженного газа можно вычислить его объем в литрах или кубических дециметрах. Плотность пропан-бутана в соотношении 80/20 при температуре 10 С составляет 0,528 кг/дм 3 . Зная формулу плотности вещества (масса поделенная на объем) можем найти объем 60,27 кг газа. Он составляет 60,27 кг / 0,528 кг/дм 3 = 114,15 дм 3 или 114 литров.

Газ пропан бутан как перевести метры кубические в литры

При выполнении строительных работ, например, во время настила или ремонта некоторых видов кровли, применяется сжиженный газ. Когда на выполнение работ, связанных с использованием газа составляется сметная документация, сметчики порой сталкиваются с проблемой: как перевести метры кубические в литры. Дело в том, что сжиженный газ чаще всего поставляется в баллонах, объем которых измеряется в литрах. В сметной же документации при расчетах чаще всего применяется международная система единиц СИ, в которой за единицу объема принят кубический метр. Чтобы рассчитать количество газовых баллонов и определить их стоимость следует произвести перевод м3 в литры.

Плотностью называют количественное значение массы в килограммах, помещаемого в метре кубическом. Очень неоднозначная величина и зависит от множества факторов. Основной из них является температура. Итак, плотность пропан-бутана может варьироваться от 490 до 619 кг/м3.

Что нужно знать?

Нужно сразу оговориться, что простой расчет, основанный на том, сколько литров в кубе, в нашем случае не работает. В 1 м 3 содержится 1000 литров воздуха, воды или другого вещества в нормальном состоянии. Однако в баллонах жидкий газ, и находится он там при высоком давлении и низкой температуре. Для использования вещество необходимо привести в газообразную фазу, при этом его объем многократно увеличивается.

Параметры и размеры кислородных баллонов для пропана, бутана и их смесей можно посмотреть по ГОСТ 15860-84. В настоящее время применяются четыре типа данных изделий, объемами 5, 12, 27 и 50 литров.

Чтобы перевести газ пропан бутан из кубометров газообразного в литры жидкого газа, необходимо знать плотность жидкого газа и удельный вес вещества. Плотность зависит от температуры и пропорций пропан-бутановой смеси, и легко определяется при помощи таблиц. Удельный вес пропан-бутана определяется в лабораторных условиях. В расчетах мы можем применять усредненный показатель.

Как выполнить расчет?

При нормальных атмосферных условиях и температуре 15°С плотность пропана в жидком состоянии составляет 510 кг/м3, а бутана 580 кг/м3. Пропана в газовом состоянии при атмосферном давлении и температуре 15°С равна 1,9 кг/м3, а бутана — 2,55 кг/м3. При нормальных атмосферных условиях и температуре 15°С из 1 кг жидкого бутана образуется 0,392 м3 газа, а из 1 кг пропана 0,526 м3.

Зная объем газа и его удельный вес мы можем определить его массу. Так, если в смете указано 27 м 3 пропан-бутана технического, то умножив 27 на 2,25 мы узнаем, что этот объем весит 60,27 кг. Теперь, зная плотность сжиженного газа можно вычислить его объем в литрах или кубических дециметрах. Плотность пропан-бутана в соотношении 80/20 при температуре 10 0 С составляет 0,528 кг/дм 3 . Зная формулу плотности вещества (масса поделенная на объем) можем найти объем 60,27 кг газа. Он составляет 60,27 кг / 0,528 кг/дм 3 = 114,15 дм 3 или 114 литров.

Как перевести пропан-бутан из килограммов в литры?

Для того, чтобы посчитать количество литров в одном килограмме газа нужно воспользоваться формулой: Литр=Килограмм/Плотность

Итак, 27 кубометров газообразного пропан-бутана равны 114 литрам сжиженного газа. Чтобы каждый раз переводя м 3 в литры не пользоваться формулами выведем соотношение: 27 м 3 = 107 л, следовательно 1 м 3 = 4,2 л. Пользуясь справочными данными и простыми формулами можно легко совершать расчеты помогающие в составлении смет.

Как перевести пропан-бутан из литров в килограммы?

Для того, чтобы посчитать сколько килограммов содержится в одном литре газа нужно воспользоваться формулой: Килограмм= Литр*Плотность

Пример: Известно, что в автомобиль заправлено 100 литров газа плотностью 0,53. Чтобы посчитать какое количество килограммов газа, нужно 100 умножить на 0,53. Получится 53 кг газа.

Сколько в баллоне м3

Посчитаем вес пропанобутановой смеси в самом распространенном баллоне в строительстве: объемом 50 с максимальным давлением газа 1,6МПа. Доля пропана по ГОСТ 15860-84 должна быть не менее 60% (примечание 1 к табл.2):

50л = 50дм3 = 0,05м3;

0,05м3 • (510 • 0,6 + 580 •0,4) = 26,9кг

Но из-за ограничения давления газа 1,6МПа на стенки в баллон этого типа не заправляют более 21кг.

Посчитаем объем пропанобутановой смеси в газообразном состоянии:

21кг • (0,526 • 0,6 + 0,392 •0,4) = 9,93м3

Вывод (для рассматриваемого случая): 1 баллон = 50л = 21кг = 9,93м3

Пример: Известно, что в баллоне 50 литров залито 21 килограмм газа, у которого испытательная плотность равна 0,567. Чтобы посчитать литры нужно 21 разделить на 0,567. Получится 37,04 литра газа.

Выводы и полезное видео по теме

Наглядный пример расчета затрат на подогрев воды с приборами разного типа:

https://youtube.com/watch?v=AGzqX_rX7eA

Способ сократить потребление газа и сохранить время на мытье варочной поверхности:

Расход газа и суммарная мощность конфорок имеют прямо пропорциональную связь. Если представить, что параметры для расчета потребления равняются средним, достаточно будет узнать производительность горелок, и станет ясно, насколько они экономят газ.

Без вычислений через формулу не обойтись, если вы знаете точный КПД модели или собираетесь его определить. После мощности это — второй важный показатель в плане затрат. У плит с варочной панелью и газовой духовкой расход топлива выше, но печка на газе может быть лучше по качеству приготовления еды, чем электрическая с высоким КПД.

Пишите комментарии на тему расхода топлива газовыми плитами. Расскажите, замеряли ли вы уровень потребления газа плитой. Если да — то напишите, зачем и, что вам это дало. Форма для связи расположена ниже.
