Как определить высоту вытяжки над варочной поверхностью?

Требования к высоте установки

Высота вытяжки над плитой – требование, которое необходимо строго соблюдать. Это расстояние отличается для газовых, электрических и индукционных плит. Играет роль модель вентиляционной системы – у прямых конструкций и наклонных моделей расстояние до конфорок печки должно быть разным.

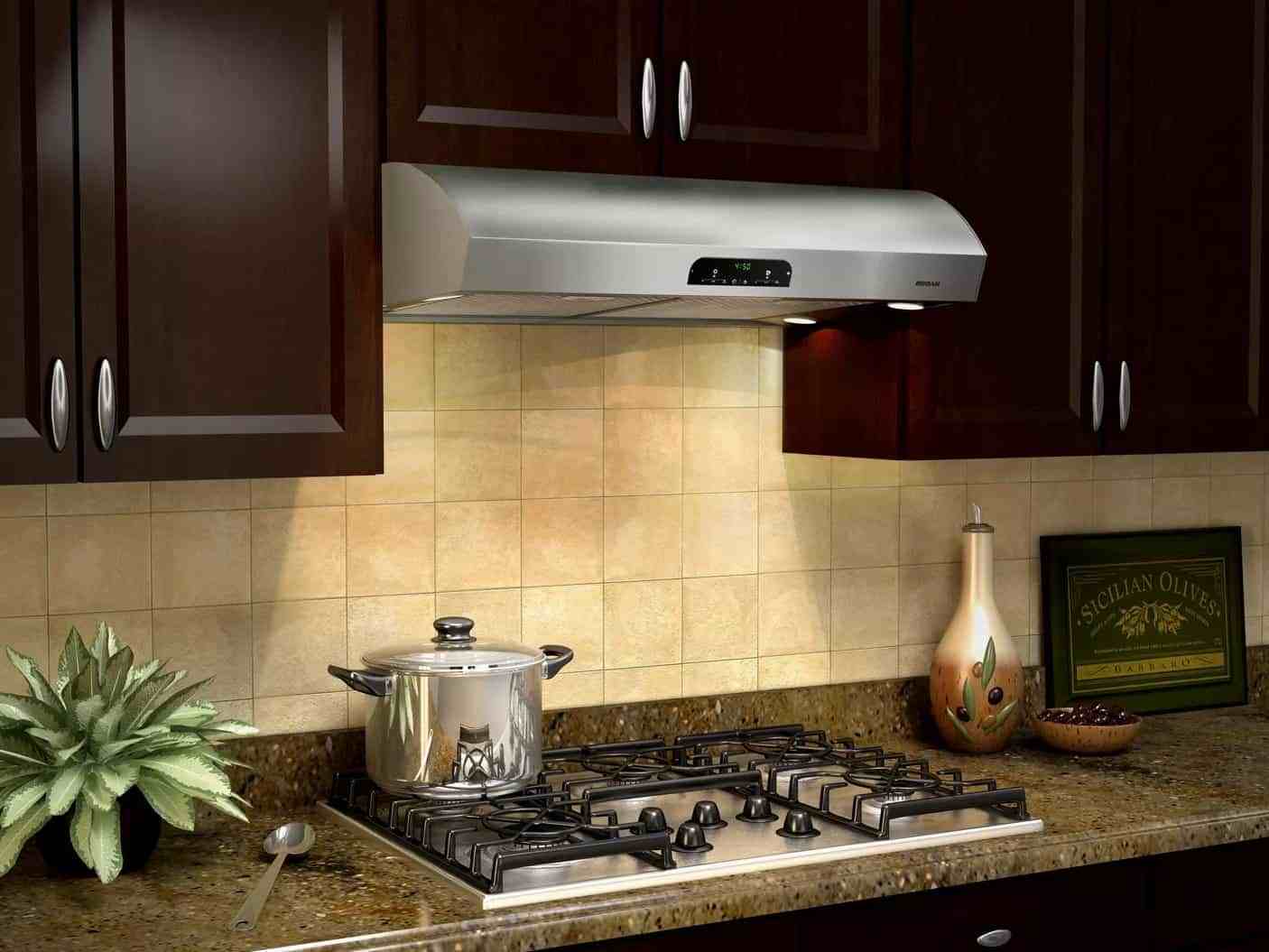

Расположение над газовой плитой

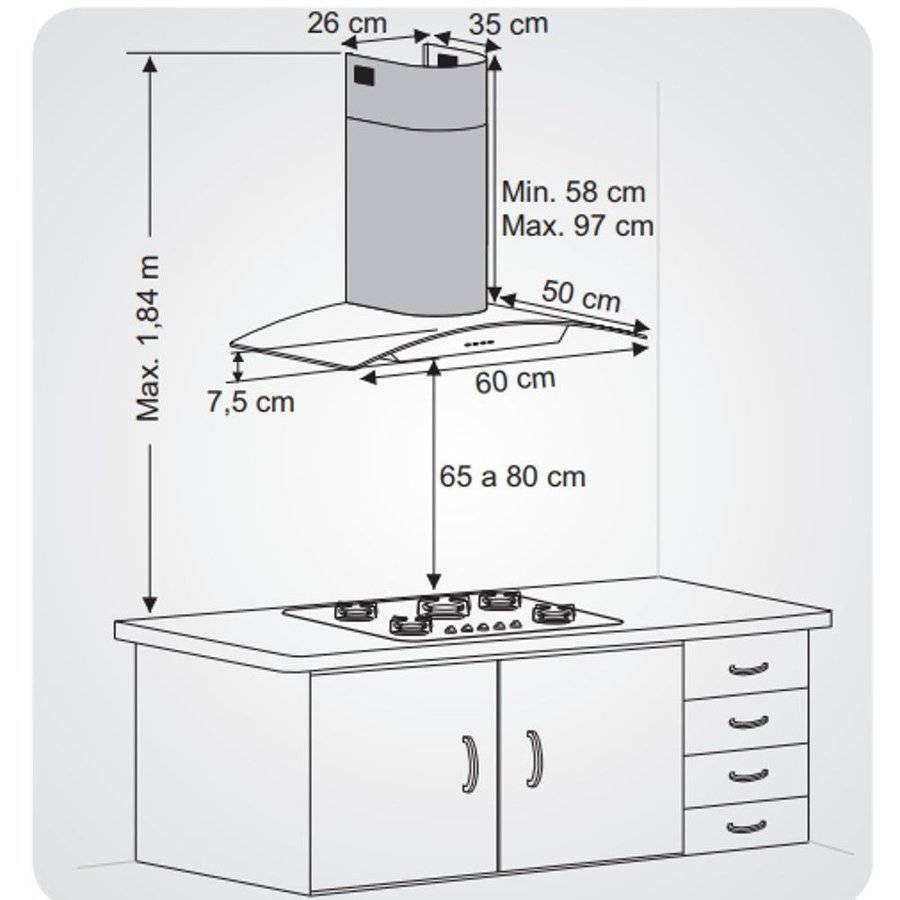

Высота фиксации прямой купольной вытяжки над газовой плитой равняется 75-85 см. Точная цифра зависит от мощности конструкции и роста владельца.

В современных квартирах все чаще используются наклонные системы вентиляции. Они имеют более эстетичный вид и занимают меньший объем. Для них расстояние разрешается несколько меньше – от 65 до 75 см над варочной поверхностью.

Точные показатели производители вытяжек обычно указывают в инструкции. Если верхний край плиты находится слишком низко от пола, учитывают рост пользователя.

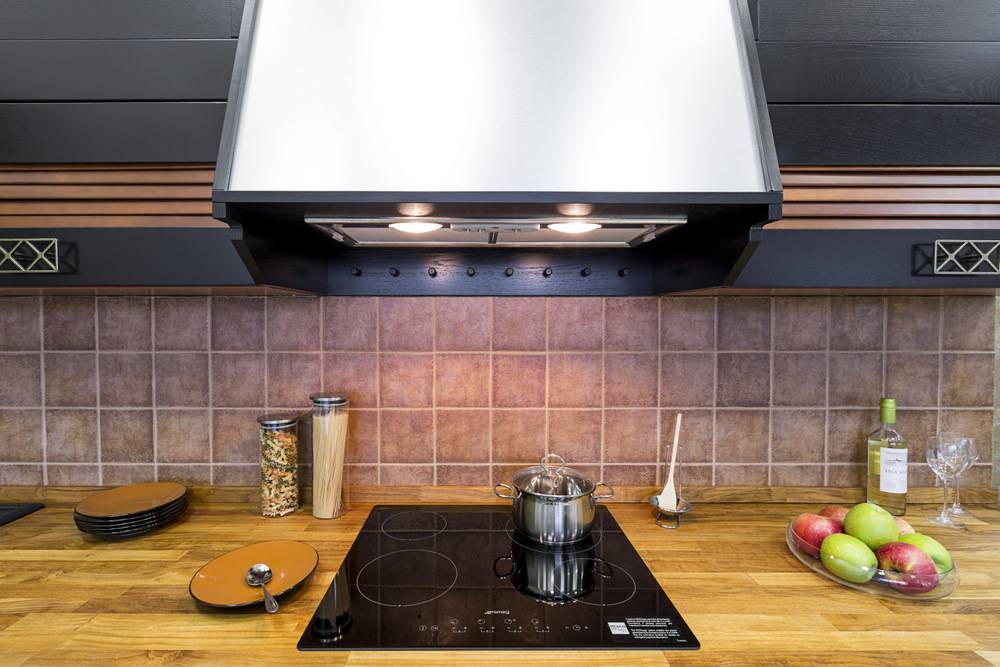

Установка над электрической плитой

Электрические и индукционные плиты допускают более низкое расположение вентиляции. Эти модели безопасны в использовании, так как здесь нет открытого пламени. Для прямых систем высота вытяжки над электрической плитой составляет 65-75 см. Для наклонных конструкций она еще меньше – от 35 до 45 см.

Для малогабаритной кухни в городской квартире оптимальной будет встроенная или плоская модель. Такие конструкции занимают меньше места и имеют невысокую цену.

Учитываются также размеры электроплиты. Площадь фланца должна быть одинаковой или немного больше габаритов варочной панели. В противном случае на поверхности мебели и подвесных потолках будет собираться копоть.

Почему важно соблюдать нормы высоты?

Правильная установка вентиляции по высоте обеспечит ее длительную работу, эффективное очищение воздуха от гари, частичек жира и запахов. Если конструкция подвешивается на меньшем расстоянии, возникают следующие проблемы:

• при открытом пламени могут загореться или оплавиться пластиковые детали;
• готовить пищу в таких условиях будет неудобно;
• конструкция будет выглядеть громоздко и неэстетично.

Высота вытяжки над электрической плитой сказывается на расположении розетки. Ее обычно монтируют на несколько см выше вентиляционного раструба. Можно закрепить на 15-20 см выше нижнего края навесных шкафчиков кухонного гарнитура. Поскольку над центром плиты будет проходить вытяжной канал, розетку смещают вправо или влево на 20-30 см.

Конструкционные особенности кухонных вытяжек

Все начинается, конечно же, с выбора оптимально подходящей для того или иного помещения модели кухонной вытяжки. На современном рынке представлено широкое их разнообразие.

Отличаются разные типы способом функционирования (вытяжные или циркуляционные), производительностью, дизайном выполнения и другими характеристиками.

Выделяются несколько типов по способу монтажа:

• Настенные. Крепятся непосредственно на стене над печкой. Имеют разный дизайн, габариты и форму (зачастую купольного вида).
• Островные. Монтируются к потолку на кухнях, где рабочая зона представлена в виде «островка» в любом месте помещения (зачастую по центру).
• Встраиваемые. Монтируются вовнутрь подвесного шкафчика над печкой. Такого типа установка вытяжек на кухнепроисходит чаще всего, так как она позволяют рационально использовать территорию небольших помещений и идеально вписываться в любой дизайн.
• Настольные. Оригинальные модели, которые встраиваются в саму варочную поверхность. Это своего рода дополнительный модуль, располагаемый между печкой и грилем. Благодаря близости прибора, воздух очищается более эффективно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Факторы, влияющие на установку

Перед монтажом необходимо учесть все, что может в будущем доставить неудобство при эксплуатации прибора, поэтому ориентируются на:

• рекомендации — стандартные и те, что прописаны в паспорте изделия;
• площадь кухонного пространства, его интерьер;
• тип варочной поверхности;
• производительность вытяжки;
• ее габариты, размер воздухозаборника;
• рост хозяев, занимающихся приготовлением блюд.

Однако любое грубое отступление от норм высоты при установке — причина снижения эффективности вытяжки. Чересчур большое расстояние не позволит прибору эвакуировать загрязненный воздух и капли жира, норовящие «атаковать» все поверхности. Если хозяева имеют высокий рост, то лучшей альтернативой увеличения высоты станет приобретение более мощной вытяжки.

Близость устройства к варочной поверхности обернется более серьезными проблемами, так как:

• низко расположенная вытяжка затруднит приготовление пищи, приведет к травмам;
• поверхность прибора будет постоянно перегреваться, а значит, срок ее работы неминуемо сократится;
• жировые фильтры будут слишком быстро засоряться, что станет причиной бесполезности агрегата;
• возможно ЧП — пожар, потому что не исключен риск возгорания жира, оседающего на фильтрах.

Процесс монтажа пошагово

При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом

Разберём пошагово действия при монтажных работах.

Подготовка к установке

В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:

• трубы воздуховода (только для прямоточных или комбинированных систем);
• крепёжные элементы (шурупы, хомуты и т.д.);
• герметик;
• перфоратор, шуруповёрт;
• рулетка, уровень, маркер.

Установка оборудования

Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.

При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.

Подвод к вентиляции

В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.

Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.

Требования к воздуховодам и электросетям

Для правильного функционирования вытяжки необходимо серьезно подойти к проектированию воздуховода и подключению к электросети. Вытяжки циркуляционного типа не требуют подключения к воздуховоду, по этому выполнять устройство воздуховода необходимо только для проточных устройств.

Если допустить ошибки, то можно столкнуться со следующими проблемами:

• двигатель вентилятора будет перегружаться и нагреваться;
• воздух медленно будет проходить по каналу;
• большое поступление воздуха с улицы.

В зависимости от способа подключения к электросети и мощности двигателя, необходимо правильно подобрать сечение провода и выполнить монтаж розетки.

Монтаж розетки

Розетку рекомендуют установить на высоте 2,5 метра от пола. Далее отступить от края устройства на 15-20 см, чтобы корпус не перекрывал ее при установке. Розетка должна быть с заземлением. Это защитит Вас от удара током. Для защиты устройства от перепадов и утечки тока, подключайте устройство, используя автоматические выключатели, УЗО, реле напряжения.

Расстояние от пола до розетки

Провод для подключения необходимо использовать трехжильный, не большого сечения. Если для подключения используется провод без вилки, то розетка не нужна. В этом случае подключение осуществляется с помощью колодки. Соединение к электрическому проводу нужно предусмотреть за вытяжкой, чтобы не было видно соединения проводов.

В случае, если проводка уже существует, и проблематично ее менять, то тогда не нужно резать и удлинять провод вытяжки. Необходимо воспользоваться удлинителем.

Проектирование вентканалов

Правильно спроектированные вентиляционные каналы, могут повысить производительность вытяжки и увеличить срок службы электродвигателя вентилятора.

Подключение к вентканалам

При обустройстве вентканалов необходимо придерживаться следующих правил:

• соединение труб воздуховода должны быть герметичными;
• при прокладке коммуникации не допускать резких поворотов;
• длина воздуховода должна быть максимально короткая;
• сечение трубы должно быть одинаково на протяжении всей длины и соответствовать диаметру разъёму вытяжки;
• установка вентканалов выполняется строго по уровню;

Пи проектировании необходимо расположить плиту ближе к окну или к существующему встроенному вентиляционному каналу.

Монтаж воздуховода

Если не хотите допустить ошибок подключения к вентканалу рекомендуем воспользоваться услугами специалистов.

Правила установки устройства

Вытяжка, фильтрующая воздух и возвращающая его обратно, устанавливается просто. Над электрической плитой ее можно установить самостоятельно.

1. Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
2. По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
3. Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
4. Делают отверстия, забивают дюбели и вкручивают винты.
5. Конструкцию без решетки фильтра и корпуса вешают на стену.
6. Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

В случаях приобретения вытяжки с отводом воздуха в вентиляционную трубу или дымоход, сама конструкция с вентиляторами монтируется на стену аналогично модели с циркуляционным способом очистки воздуха. Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты. Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

• сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
• коэффициент запаса берется в формулу для конкретной конструкции;
• оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
• в воздуховоде допускают максимум 3 изгиба;
• трубы разного сечения для вытяжной конструкции непригодны;
• все повороты делают плавными, с радиусов.

Кухня с газовой плитой в загородном доме

Розетка должна иметь заземление и находиться сбоку от края корпуса вытяжки на расстоянии 25 см. Наиболее безопасной является установка рубильника, которым можно быстро отключить оборудование.

Правила установки устройства

Работа вытяжного приспособления зависит и от того, как будут выполнены правила его установки:

варочная поверхность любой плиты должна быть одинакового размера с вентиляционным устройством (стандарт 60-90 см) – это даст возможность всасывать загрязненный воздух;

вытяжку нужно монтировать грамотно, так, чтобы расстояние от нее до плиты не противоречило нормам пожарной безопасности и соответствовало типу плиты;

прибор к электросети должен быть подключен в соответствии с техническими требованиями.

Конечно, монтаж вытяжного оборудования лучше доверить специалистам. Но и сделать это самому тоже вполне возможно.

Обустройство каналов для отвода воздуха

При монтаже воздухоотводящих каналов следует избегать большого количества изгибов, ведь их чрезмерное наличие будет затруднять отток загрязненного воздуха. Поэтому желательно, чтобы трубы были прямыми, недлинными и практически без колен. Их устанавливают так, дабы всасываемый воздух мог перемещаться от раструба к их тонкому концу.

Прокладывая каналы для отводов воздуха также важно не сужать отверстия и не применять дополнительные соединения, ведь это будет ограничивать свободное продвижение воздушной массы, и способствовать излишней нагрузке на двигатель вытяжки. Сечение выводящей трубы должно соответствовать размеру проема вытяжного агрегата

Расположение розетки

Вытяжной люк, как правило, подключается через электрическую розетку, которая устанавливается вверху (2-2,5 м от уровня пола). Навесные кухонные шкафчики, таким образом, она превышает на 10-20 см. А от воздухопровода ее следует сместить влево или вправо на 15-20 см.

Желательно, чтобы розетка имела заземление, так как при перепадах напряжения она будет отключаться и не даст возможности выйти со строя вытяжному оборудованию. Вытяжка – это гарантия свежего воздуха и чистоты предметов интерьера. Главное, грамотно подобрать, установить прибор и при этом выдержать расстояние между плитой и вытяжкой на кухне. Это не только позволит обеспечить надежную эксплуатацию оборудования, но и создаст определенные удобства. Покупайте, устанавливайте грамотно и пользуйтесь!

Что еще учесть при монтаже?

Перед установкой следует учесть особенности подключения устройства к сети.

Любая вытяжка подключается к электросети. Поэтому розетку следует устанавливать на высоте 2 -2,5 метра от пола и на 15-25 см выше навесных шкафов.

Такая розетка обязательно должна быть с заземлением, чтобы вытяжка не сгорела из-за скачков электричества. Никогда не монтируйте розетку на одной линии с воздуховодом. Ориентируйтесь где-то на 15-20 см от него.

Также во время проведения замеров стоит учесть и расстояния к боковым шкафам. Ориентируйтесь на 5-10 см в обе стороны.

Схемы расположения розеток на кухне и тонкости их монтажа своими руками мы привели в следующем материале.

Во время проведения расчётов очень важно учитывать все предметы мебели и проводку на кухне и начертить схему расположения каждого предмета

Для примера рассмотрим конкретную ситуацию. Купольную вытяжку необходимо установить над газовой плитой с 5 конфорками в кухне площадью в 31 куб. м, высота потолков 2,8 м. На плите готовят ежедневно, кухня закрывается дверью.

Для начала узнаем ориентировочную мощность. Коэффициент возьмём 20 из-за количества конфорок и частоты использования плиты: 31 * 2,8 * 20 = 1736.

Таким образом, для этой кухни необходима вытяжка с мощностью не меньше 1800 куб. м/час.

Пользоваться плитой будет человек с ростом 170 см, высота плиты 75 см, а высота вытяжки 60 см. Поэтому, сопоставляем все данные и получаем приблизительный диапазон 77-80 см для высоты вытяжки.

Подобные расчёты проводить важно, чтобы не допустить ошибок при монтаже. Но лучше всего, если будет возможность проверить условное расположение техники на кухне и удобство её использования

Стандарты

Существуют некоторые правила и рекомендации, связанные с безопасностью и эффективностью работы вытяжки. С одной стороны она должна максимально затягивать запахи, а с другой стороны расстояние между ней и плитой не должно препятствовать работе домохозяйки и создавать пожароопасную ситуацию. Предлагаем вам посмотреть в таблице стандарты установки вытяжек.

Тип печки	Приблизительная высота, см
Газовая (прямая вытяжка)	75-85
Газовая (наклонная)	55-65 (нижняя часть)
Электрическая (прямая)	65-75
Электрическая (наклонная)	35-45 (нижняя часть)

Диапазон высоты указан неслучайно. Выбирая точный уровень, вы будете отталкиваться от трех факторов:

• мощность вытяжки;
• дизайн, конфигурация помещения;
• рост человека, который чаще всего стоит у плиты.

По собственному усмотрению вы можете несколько увеличить высоту установки, однако уменьшать ее нельзя.

Во-первых, это затруднит работу у плиты, повар постоянно будет ударяться головой, ему неудобно будет заглядывать в кастрюли. Во-вторых, вытяжка может сильно нагреваться, а в некоторых случаях возникает вероятность возгорания осевшей на фильтре копоти.

В инструкциях обычно указывается, каким должно быть расстояние от плиты до вытяжки, что значительно упрощает выбор. К тому же, если этим вопросом будет заниматься специалист, то он посоветует вам как лучше установить всю систему, включая расположение розетки и воздуховода.

При выборе вытяжки необходимо учитывать, что изготовители в большинстве случаев указывают в техническом паспорте идеальные параметры, при котором через лопасти проходит свободный воздушный поток. На деле же эффективность работы будет меньшей из-за сопротивления фильтров (для рециркуляционных агрегатов) или недостаточного сечения вентиляционных каналов (в случае установки систем вытяжного типа). В первом случае достаточно будет посчитать производительность по классической формуле P=Qx12, где Q – объем кухни в кубических метрах, а число 12 соответствует рекомендуемому воздухообмену за один час и увеличить полученное значение на 30-40%.

Если бытовой прибор будет работать в вытяжном режиме, то считать его производительность по объёму помещения будет не совсем правильно. Дело в том, что какой бы большой ни была кухня, вытяжка пропустит через себя только определённое количество воздуха – всё зависит от создаваемого давления, а также сечения и конфигурации вентиляционного канала. По существующему СНиП вытяжные магистрали имеют сечение не более 150х150 мм, а это значит, что если понадобится удалить 500 кубических метров воздуха, то вытяжной агрегат должен создавать давление не менее 8 Па. Если же учесть сложную конфигурацию вентиляционных шахт, а также препятствия в виде упавших во время строительства обломков кирпичей, выступающих наростов раствора и порожков в месте соединения железобетонных блоков, то пропускная способность каналов уменьшится более чем на 10-20%.

Посчитать параметры вытяжки можно по специальным формулам (методику легко можно найти на просторах сети), или же воспользоваться графиком зависимости производительности от давления агрегата и сечения вытяжного канала. Одна из таких диаграмм приводится ниже.

Выбирая вытяжку по производительности, следует опираться на показатели максимального давления и сечение вентиляционного канала

Как правильно замерять расстояние?

Вы в курсе, между чем расстояние нужно замерять?

Мерить необходимо:

• у наклонной модели: от самой нижней части и до конфорок (варочной поверхности);
• у «обычной» (встроенной, купольной, Т-образной, плоской): от фильтра и до конфорок (варочной поверхности).

В обязательном порядке меряйте не только расстояние от вытяжки до плиты – нужно еще и прикинуть, насколько удобно вам будет пользоваться устройством. Для этого встаньте перед столешницей и представьте, где будет размещена вытяжка. При этом учитывайте не только высоту, но и глубину корпуса – на сколько сантиметров он будет выступать от стены. Прикиньте: не будет ли корпус мешать голове во время готовки?

Высота вытяжки над электроплитой (индукционной или классической)
: стандарт

Стандартная высота, на которой устанавливают вытяжные устройства над электроплитой (не важно, индукционной или классической):

• 35-45 см – можно располагать наклонные модели (меряется от нижней части);
• 65-75 см – для размещения прочих моделей.

Обратили внимание, что делать расстояние для электроплит можно меньше, чем для газовых. Над электрической плитой вытяжки можно вешать ниже, чем над газовой – потому что они менее пожароопасные (нет открытого огня)

Над электрической плитой вытяжки можно вешать ниже, чем над газовой – потому что они менее пожароопасные (нет открытого огня).

Высота установки наклонных моделей

Наклонные модели – это удобный вариант для:

небольших кухонь: наклонный корпус визуально занимает меньше места, не выступая далеко от стены.

Мерить в данном случае необходимо расстояние от нижней кромки корпуса и до конфорок готовящейся еды.

Повторимся еще раз – наклонная модель вешается на такой высоте:

• 35-45 см, если используется электроплита;
• 55-65 см, если устанавливается газовая плита.

Особенности
установки моделей
других видов (встраиваемых, купольных, островных
)

Помимо наклонных существуют модели таких видов:

1. Встраиваемые (встроенные). Устанавливаются в кухонный шкаф, имеют небольшую глубину, имеют выдвигающуюся часть.
2. Т-образные и купольные. Отличаются визуально. Могут прикрываться кухонным шкафом.
3. Плоские. Могут монтироваться под кухонный шкаф, экономя место по максимуму. Самая маломощная категория.
4. Островные. Такое устройство крепится к потолку – если плита стоит не рядом со стеной, а в отдалении.

Высота их расположения должна соответствовать правилам, описанным выше, независимо от вида.

На что еще обращать внимание при выборе места для
монтажа?

Чтобы не ошибиться при выборе места для установки, кроме высоты обращайте внимание на такие параметры:

1. (которая уже есть, или место, где ее можно сделать).
2. Удаленность от вентшахты.
3. Мощность.
4. Глубина и ширина. Для максимально эффективной работы корпус вытяжки обязательно должен перекрывать всю «рабочую» поверхность плиты.

Варианты монтажа вытяжки

Существует множество вариантов установки. Первый – это размещение вытяжного устройства в настенном блоке без основания. На средней полке закреплен экстрактор. В этой же полке и в потолке шкафа делаются отверстия для выхода шланга.

Один конец шланга крепится к вытяжке, а другой вставляется через отверстия в вентиляционный канал. В режиме фильтрации шланг отсекается при выходе из отверстия в потолке шкафа.

Вытяжка встроенного типа устанавливается в соответствии со схемой, приведенной в инструкции к вытяжке. Данная модель предназначена для установки в коробку или в настенный шкаф.

Зачем требуется регулярное обслуживание вытяжки?

После установки вытяжной конструкции требуется регулярное обслуживание изделия. Жироулавливающий фильтр необходимо мыть один раз в пару месяцев. Угольный фильтр придется менять раз в полгода.

Если устройство не включается, то следует проверить механизм освещения для контроля цепи питания. Если он исправен, то поломка в моторе или системе управления.

Стоит продумать безопасность устройства.

1. Если длина сетевого шнура короткая, то рядом с куполом устанавливается розетка . Нельзя наращивать шнур и использовать для соединений изоленту.
2. Если не получается установить дополнительную розетку, то применяется отвод удлинителя через тройник. Как вариант – выполняется отдельная линия от щитка. Эту работу должен делать специалист.
3. Так как вытяжка – это электрический прибор, то необходимо выполнить заземление.

ПОСМОТРЕТЬ ВИДЕО

Чтобы правильно выполнить установку вытяжки нужно соблюдать технику безопасности и подобрать специальный инструмент. Качественное обслуживание после монтажа продлит жизнь конструкции.
