Можно ли сверлить вентиляционный короб и вносить изменения в конструкцию вентиляционной шахты?

Варианты освещения кухонного потолка

Учитывая, что на кухне люди находятся часто, здесь собираются гости, решаются семейные проблемы, ключевым моментом в оформлении данного помещения является обустройство потолочной поверхности. Для ее выделения можно «поиграть» с освещением кухни.

Точечное освещение

Все кухонные светильники подразделяют по следующим характеристикам:

• варианту подвеса;
• числу встроенных ламп;
• квалификации ламп;
• направленности света;
• числу плафонов.

При выборе осветительного прибора на кухню, не забудьте учесть следующие параметры:

• площадь кухни;
• высоту потолка;
• форму кухни.

Проектируя кухонное потолочное освещение, учтите:

• разновидности ламп;
• виды осветительных приборов;
• вариант потолочного покрытия.

Выбирая освещение для натяжного, гипсокартонного, кассетного вариантов, обратите внимание на встраиваемые точечные галогенные светильники. Они имеют высокий КПД, продолжительный эксплуатационный период, компактны, недорогие, яркость освещения. Освещение с помощью люстры

Освещение с помощью люстры

Среди отрицательных характеристик галогенных ламп можно назвать:

• высокую теплоотдачу;
• применение трансформатора;
• невозможность прикасания голыми руками к лампе.

Для классических вариантов можно ограничиться одним подвесным светильником (люстрой), подобрав его в одном стиле с дизайном кухни.

Какими конкурентными преимуществами обладает наша компания «ГорВентСервис»?

В Москве средняя стоимость восстановления вентиляционного короба составляет 10 000 рублей. Эти же услуги в нашей компании стоят гораздо дешевле -9300 рублей. Причем стоимость работ, позволяющих восстановить вентиляцию, обговаривается с нашими работниками в индивидуальном порядке. Стоит отметить, что материалы с доставкой уже включены в стоимость..

2. Скидки и бонусы.

Прекрасно понимая нелегкое материальное положение некоторых категорий граждан, наша компания «ГорВентСервис» предоставляет скидки на свои услуги пенсионерам, ветеранам, многодетным семьям. Для того, чтобы узнать возможность получения скидки, достаточно связаться с нашими работниками по указанным на сайте телефонам.

3. Высококвалифицированный персонал.

Мы заботимся о благосостоянии всех наших клиентов. Поэтому в нашей компании «ГорВентСервис» работают только высококвалифицированные специалисты, имеющие московскую прописку. Очевидно, что это свидетельствует о благонадежности всей организации.

4. Оперативность выполнения работ.

Как правило, восстановление вентиляции занимает всего лишь несколько часов. Поэтому, если вы обратитесь в нашу компанию «ГорВентСервис» сегодня, то уже завтра профессиональный мастер, сотрудничающий с нашей организацией, сможет решить все ваши проблемы.

Для того, чтобы связаться с работниками нашей компании «ГорВентСервис», достаточно позвонить по телефону +7 (495) 782-7583

Google+Обращаем Ваше внимание, наши цены являются конечными и строго фиксированными. Для Вас не станет неприятным сюрпризом увеличение цены в процессе восстановления вентиляционного короба, кроме нестандартных случаев

Последствия ошибок в устройстве

Если правильно спланировать систему вентиляции, микроклимат в каждом помещении дома будет комфортным, независимо от его общей площади и количества проживающих. Однако зачастую владельцы коттеджей и домов постоянного проживания сталкиваются с различными проблемами. Это происходит из-за недостаточной циркуляции воздуха.

Проблемы, с которыми сталкивается владелец дома без вентиляции

• окна плачут;
• испарения и дым из кухни попадают в жилые помещения;
• плесень в ванной комнате;
• неприятные запахи во всех комнатах дома;
• если котельная газовая, газовые компании не примут ее без надлежащей системы вентиляции.

Все эти факторы заставляют жителей чувствовать себя некомфортно. Недостаток свежего воздуха может вызвать головную боль, раздражительность и плохое настроение. Неприятные запахи из ванных комнат и кухонь также нарушают комфорт всех членов семьи.

Самый удобный вариант – установить вентиляционные каналы на чердаке. Это при условии, что места достаточно.

Еще одно неприятное явление, возникающее при неправильной организации вентиляционных каналов, – это опрокидывание вентиляции. Это происходит, когда более холодный наружный воздух начинает проходить через воздуховод вместо теплого воздуха, который должен выходить из помещения.

Это проблема, которую необходимо решать. Ведь ни одна система отопления не справится с такими теплопотерями. Здесь, в буквальном смысле, деньги владельца будут активно улетать в вентиляционную трубу.

Чтобы избежать этого, правила предусматривают, что вентиляционный канал, выводящий отработанный воздух из помещений, должен быть расположен на крыше на высоте не менее 2-3 метров.

Часто бывает так, что владелец не знает, какой вытяжной канал используется. Простой способ обнаружить утечку теплого воздуха – использовать свет

Возьмите зажженную свечу и обойдите все комнаты, обращая внимание на то, как пламя ведет себя у розеток в комнате

Вместо зажженной свечи можно использовать любой другой небольшой источник открытого пламени. Возьмем, к примеру, карманную зажигалку.

Если пламя свечи втягивается внутрь, все в порядке. Если он дует в помещение, то источник несанкционированного забора наружного воздуха определен, и его необходимо устранить, приняв соответствующие меры по устранению проблемы.

Почему вентиляционный короб сносить нельзя?

• Это несогласуемая перепланировка. Основная и прямая причина, по которой решение о сносе отрицательное, это то, что вентиляционный короб сносить нельзя, в противном случае это будет незаконная перепланировка.
• Вентиляционный короб – не ваша собственность. Ликвидируя вентиляционный короб, вы нарушаете границы чужой собственности. Этот факт делает вас бесправным в отношении этого участка квартиры: вы никогда не сможете согласовать перепланировку в своей квартире в таком виде.

Вентиляционный короб – это общедомовая коммуникация, состоящая из воздуховода, который обеспечивает жильцам нормальную вентиляцию. Если вы его срезаете, то одновременно вы перекрываете кислород вашим соседям. А это застой воздуха, который вызывает появление плесени и других вредоносных грибков и бактерий. А это, в свою очередь, причина появления аллергии, одышки и других неприятных заболеваний у детей и взрослых.

Кто может обнаружить снос вентиляционного короба?

Конечно, рано или поздно, отсутствие вентиляционного короба обнаруживают специалисты. Среди них могут быть техник БТИ, инспектор Мосжилинспекции, инженер по обследованию зданий. Вы также самостоятельно можете обнаружить отсутствие вентиляционного короба.

Для того что бы понять и определить, снесен ли вентиляционный короб, вам потребуется поэтажный план БТИ. На нем всегда отражен короб, его размеры вычерчены в масштабе. Таким образом, вы можете измерить вентиляционной короб линейкой и путем несложных расчетов определить размер вашего короба и его наличие в квартире.

6 Рекомендации по уходу

Проводить манипуляции по очистке вентиляционных шахт в многоэтажных постройках без помощи квалифицированных специалистов категорически запрещается. В частных домах допустимо самостоятельно проводить подобные работы. Для этого потребуется жесткая щетка, конец которой надежно крепится на специальном тросе. Очистительные манипуляции проводятся поэтапно:

1. 1. Сначала необходимо убрать колпак, который защищает оголовок вентиляционной шахты.
2. 2. Затем щетка опускается в самый низ, и проводятся последовательные движения по очистке всей системы.
3. 3. После обработки основания необходимо перейти к воздуховодам. Вытяжные решетки следует демонтировать и тщательно очистить.
4. 4. С внутренней стороны воздуховоды нужно хорошо обмести при помощи щетки. Для удобства трос можно заменить длинной ручкой.
5. 5. Для уборки скопившегося в трубе мусора очень часто используется пылесос.
6. 6. Согласно санитарным нормам, кроме очистки, рекомендуется выполнять периодическую дезинфекцию вентиляционных каналов.

Любое здание невозможно представить без вентиляционной шахты

И неважно, постройка промышленного или частного назначения. Несмотря на внешнюю простоту, система имеет ряд особенностей и факторов, учесть которые в полной мере могут только специалисты

Им рекомендуется доверить и возведение вентшахты

Это повысит уровень безопасности, а также будет целесообразно с экономической точки зрения

Им рекомендуется доверить и возведение вентшахты. Это повысит уровень безопасности, а также будет целесообразно с экономической точки зрения.

Как восстановить вентиляционный короб

Многие владельцы отремонтированных кухонь рано или поздно задумываются о замене вентиляционных каналов. Они могут сделать это сами или нанять профессионалов. Профессионалы выполняют работу без демонтажа прилегающей встроенной мебели, но цена на эти услуги довольно высока. Поэтому мы рекомендуем вам самостоятельно выполнить вентиляционный канал на вашей кухне с помощью наших инструкций.

Прежде чем что-то делать с вентиляционным каналом на кухне, накройте мебель и технику полиэтиленовой пленкой, чтобы защитить их от пыли.

Для стенок воздуховода можно использовать:

• Пористый бетон,
• пеноблоки,
• гипсокартон.

Это негорючие материалы, которые имеют небольшой вес и отличную звукоизоляцию благодаря своей пористой структуре. Их укладывают на песчано-цементную смесь или на сухой клей.

Не рекомендуется делать стенки короба из листового металла, фанеры, ДВП или гипсокартона, поскольку их трудно сделать герметичными. Это необходимое условие для вентиляции.

• Очистите воздушные каналы. Частично снимите напольное покрытие, потолочную обшивку и декоративные воздуховоды. Полностью очистите место, где находилась вентиляционная шахта,
• Поднимите стены, используя строительные блоки и спиртовой уровень. Тщательно заделайте все трещины и щели,
• Не забудьте установить вентиляционную решетку на кухне в верхней части воздуховода,
• Теперь вы можете управлять потоком в обновленной системе и украсить новую деталь интерьера.

Если на кухне не установлена вентиляционная решетка, воздухообмен в помещении будет нарушен.

Причины, по которым шахта может перестать работать

Типичной проблемой воздушного канала является перегонка воздуха в обратную сторону. Тут все зависит от особенностей используемой системы. Например, все шахты в квартире направляют отработанные потоки на общий канал.

Если индивидуальный канал в какой-то из квартир выйдет из строя, то это никак не повлияет на работоспособность всей системы. Но если таких квартир будет несколько, то воздушный поток просто не сможет себя вытолкнуть дальше, соответственно, он пойдет вниз. Затягивать отработанный воздух будут последние этажи. Обычно в этом случае принимают решение вывести свой канал непосредственно на крышу. Виновником нарушения воздухообмена в отдельных квартирах может являться пластиковый стеклопакет, отсутствие зазора между полом.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

1. Установка пластикового перехода на вытяжку.
2. Закрепление настенной пластины.
3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
6. Вставка воздуховода в настенную пластину.

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

• Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
• Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
• Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
• Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Сколько стоит кладку построить

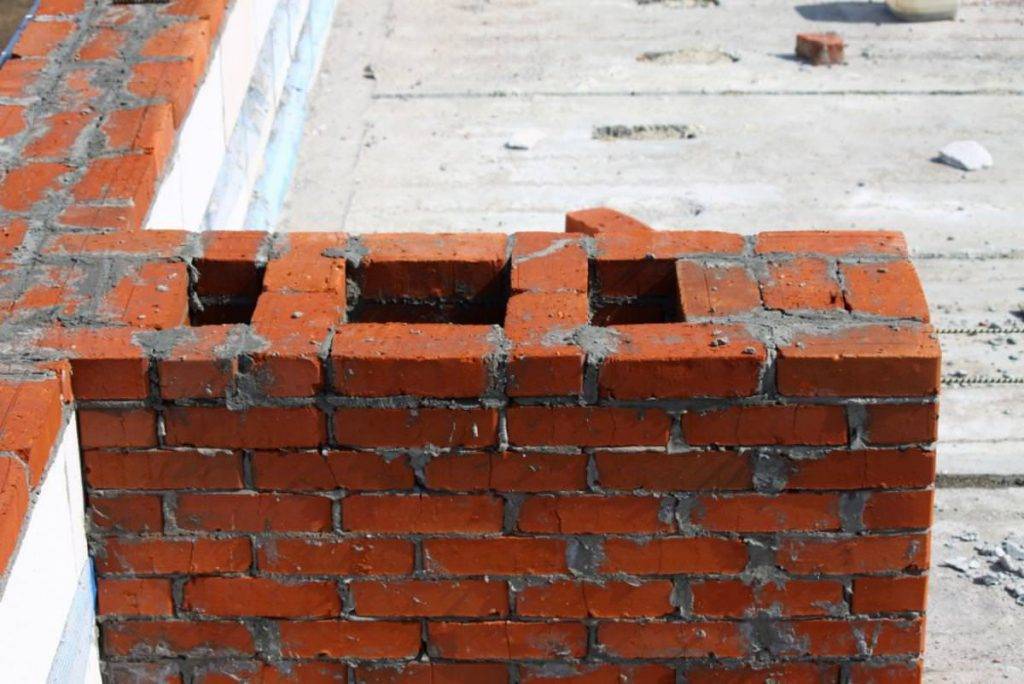

Для вентиляционного канала можно использовать б/у кирпич

Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

• этажность постройки;
• площадь помещений;
• геометрическая сложность каналов;
• выполнение перевязки с уже существующей кладкой;
• необходимость отделки осадочных швов;
• вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру,  пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ. Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше

Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах  отличаются

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах  отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

5 Правила утепления

Внутренняя термоизоляция не только предотвращает появление конденсата, но и значительно улучшает аэродинамические характеристики системы в целом, делая ее функционирование более эффективным. Кроме того, конструкцию можно утеплить снаружи — это необходимо для повышения рабочих параметров вентиляционного канала. Внешняя теплоизоляция системы имеет ряд преимуществ:

1. 1. Уменьшает теплоотдачу, что положительно действует на уровень тяги.
2. 2. Снижает шум и вибрации, сопровождающие работу системы.
3. 3. Минимизирует риск появления плесени и наледи из-за чрезмерной влажности.
4. 4. Риск возгорания сводится к минимуму.

Выбирать термоизоляционные материалы необходимо, учитывая определенные факторы. Некоторые из них:

1. 1. Габариты вентиляционной шахты на кровле, ее строение.
2. 2. Показатели проводимости тепла используемых материалов.
3. 3. Присутствие точки росы.
4. 4. Температурные различия между внутренней основой и строением комплекса вентиляции.

Следует обратить внимание, что на кирпичных системах не образуется конденсат, поэтому проводить их термоизоляцию совсем необязательно. Для внешнего утепления зачастую используются плиты для фасада на основе гипсошлака и так далее. Процесс состоит из нескольких этапов:

Процесс состоит из нескольких этапов:

1. 1. Сначала проводится подготовка поверхности — очистка, демонтаж слабых участков. Затем ее обрабатывают грунтовкой.
2. 2. Для крепления плит используется специальная клеящая смесь. С ее помощью выполняется окантовка и монтаж нашлепка.
3. 3. Затем устанавливают фасадные дюбеля. Это делают после полного отвердевания клеящей смеси.
4. 4. Установка укрепляющей основы, сделанной из клея и материалов на основе стеклоткани.
5. 5. После высыхания клея поверхности обрабатываются грунтовкой. Затем осуществляется отделка штукатуркой.

Устройство шахт в многоэтажных зданиях

так выглядит сверху вентиляционная шахта: 1-общий ствол, 2-спутники

Вентиляционные шахты панельных домов представляют собой бетонные блоки особой конструкции, установленные друг на друга, создающие идеально вертикальный канал. Сечение его обычно 0,3 х 0,6 м. Начинается он в цокольном этаже и заканчивается на крыше специальным зонтом для вентиляционных шахт, проходя через все уровни здания.

В современных домах магистрали для движения воздуха делают из пластиковых или металлических коробов. Они обеспечивают лучшую аэродинамику, легко очищаются, долго служат.

Зонт для вентиляционной шахты выполняется из нержавеющего металла, он защищает ствол от попадания дождя, снега, листьев.

одна из разновидностей колпака

При создании проекта вентиляции жилого дома учитывают следующие факторы:

• качество удаления отработанного воздуха из жилищ;
• предупреждение проникновения в квартиры холодного воздуха с улицы в зимнее время;
• возможность распространения дыма и угарного газа по шахтам вентиляции панельных домов во время пожара;
• возможность использования вентиляционных шахт многоэтажных домов для кондиционирования.

В панельных многоэтажках и пятиэтажных “хрущевках” воздухообмен осуществляется по шахтам и вентканалам за счет использования физических законов, без механического побуждения.

Шахты служат для отвода отработанного воздуха – одной из двух важных составляющих работы вентиляционной системы. Приток обеспечивают приоткрытые форточки или специальные устройства.

Выходы вентиляционных каналов располагают на кухне и в санузлах. Горизонтальные каналы объединяются между собой и выходят в вертикальные вентиляционные шахты. В домах высотой до 5 этажей все шахты выводятся в общий коллектор, расположенный на чердаке.

Шахта является общедомовой собственностью и при подозрении на ее неисправность необходимо обращаться в управляющую компанию.

Устройство вентиляционных шахт высотных панельных домов иное – через этаж к основному стволу примыкают “разгонные” шахты, называемые еще “спутниками”. И только вентиляция последних этажей выходит непосредственно на улицу, над крышей дома. Эта мера предупреждает возникновение обратной тяги и проникновение отработанного воздуха с нижних этажей в квартиры верхних.

В более современных зданиях широко используется и такая схема: из стояков воздух проникает на чердак, который служит в качестве накопительного, промежуточного резервуара. Температура и влажность воздуха здесь всегда выше, чем снаружи, поэтому он, согласно законам физики, “ищет” выход. И находит его в общей вентиляционной шахте панельного дома.

Металлические шахты

металлические трубы для вентиляционных шахт различных сечений уже с оголовками

В крупных зданиях общественного назначения в качестве вентиляционных шахт используют металлические или полимерные трубы. Этот способ, как более простой и менее трудоемкий часто применяют при строительстве вентиляционных шахт в частных домах. Металлические шахты обладают одним серьезным недостатком: двигающийся поток воздуха вызывает заметный гул. Полимерные трубы работают значительно тише.

Узлы прохода

разные варианты узлов прохода

Узлы прохода вентиляционных шахт устанавливаются в местах прохода металлических труб через кровлю или стеновое покрытие. От конструкции узла прохода вытяжной вентиляционной шахты зависит герметичность крыши.

Узлы прохода вытяжных вентиляционных шахт могут быть:

• простыми без клапана;
• с механическим клапаном и емкостью для сбора конденсата;
• с ручным клапаном и емкостью для сбора конденсата;
• с утепленным клапаном;
• огнеупорными.

В качестве термоизоляции узлов прохода вентиляционных шахт используется минеральная вата. Существуют конструкции узлов прохода вентиляционных шахт со специальной площадкой для установки механизма, управляющего клапаном.

Монтаж системы вентиляции

Установка пластикового воздуховода может осуществляться несколькими способами: его можно проложить по потолку, по стене или по мебели. В последнем варианте воздуховод просто укладывают поверх шкафов или пр. предметов интерьера.

Если же следует монтировать конструкцию на потолок или стену, то порядок действий будет следующим:

1. Установка пластикового перехода на вытяжку.
2. Закрепление настенной пластины.
3. Вставка вертикального отрезка короба в вытяжку с закреплением на нем угла. При необходимости этот отрезок следует отрезать, чтобы он соответствовал нужной длине.
4. Вставка горизонтальных фрагментов воздуховода – их количество зависит от протяженности конструкции и оно, как правило, указано в проекте.
5. Закрепление горизонтальных прогонов на поверхности стены (потолка).
6. Вставка воздуховода в настенную пластину.

https://youtube.com/watch?v=NBTsJcOpEWU

Сам по себе монтаж конструкции абсолютно не сложный, но только в случае существования качественного детального проекта.

Выводы и полезное видео по теме

О внесении изменений в венткороба и сантехнические короба в доме рассказано в следующем ролике:

На этом видео показано как можно заделать уже имеющееся отверстие в вентиляционной шахте с установкой там розеток. При этом авторы видео также утверждают, что делать это категорически запрещено:

О восстановлении венткороба после его демонтажа в следующем видео:

Таким образом, штробление вентиляционной шахты считается незаконной операцией. Несмотря на достаточно большую толщину короба в некоторых домах, любое воздействие может нанести механическое повреждение, которое в дальнейшем приведет к неправильному функционированию системы вентиляции. В качестве наказания за порчу общедомовых коммуникаций предусмотрен штраф и восстановление вентиляционной шахты.

Если после прочтения изложенного материала у вас возникли вопросы или вы хотите дополнить публикацию интересными сведениями, основанные на личном опыте, – оставляйте свои комментарии, задавайте вопросы и участвуйте в обсуждении в специальном блоке, расположенном ниже.
