Мобильный газгольдер: назначение, конструкция и особенности монтажа, требования к размещению

Автомобильный прицеп

Прицеп, на котором установлен мобильный газгольдер, может быть как специальным, так и универсальным. Большой баллон надежно закреплен в оцинкованной раме и защищён тентом из ПВХ, который устойчив к атмосферным воздействиям и ультрафиолетовому излучению. Для фиксации прицепа на земле служат четыре опорные лапы (аутригеры). После установки на опоры можно снять дышло прицепа, его заднюю панель и даже колеса. Это защитит газгольдер от угона.

Резервуар объёмом 600 литров, снабжённый клапаном отбора паровой фазы с манометром, предохранительным клапаном для сброса излишков газа при расширении газа в переполненном резервуаре, уровнемер для измерения уровня газа и заправочный клапан.

Регулятор обогрева и двухступенчатый редуктор с максимальной производительностью 12 кг/час для питания газового оборудования мощностью до 100 кВт. Давление на входе редуктора переменное: 0,037 бар — 16 бар, на выходе — стабильное 0,037 бар (евростандарт). Возможна бесплатая модификация на давление 0,050 бар (немецкий стандарт) по требованию потребителя. Возможна регулировка давления на выходе + 0,012 бар от базового.

Специальный автомобильный прицеп с антикоррозионной обработкой горячим цинкованием, алюминиевым днищем. Прицеп оборудован выдвигаемыми аутригерами (опорами), быстросъемными дышлом и задней панелью. Съем дышла и задней панели — наиболее эффективный способ предотвращения угона прицепа. Кроме того, прицеп без дышла занимает меньше места. На прицеп выдается ПТС, прицеп ставится покупателем на учет в ГИБДД. Прицеп имеет разрешенную массу 700 кг и потому не требует специальной категории водительского удостоверения.

Элементы мобильного газгольдера-прицепа: резервуар 600 литров, двухступенчатый редуктор, транспортировочная защитная рама, тент из тентового материала ПВХ, автомобильный прицеп, система жидкостного обогрева резервуара с клапаном-регулятором нагрева, быстроразъемные кликовые соединения газгольдера с системой отопления дома и с газовым котлом, автоматически закрываемые при разъединении, выносное заправочное устройство для заправки от пистолета колонки АГЗС, клапан для заправки газовозом.

Кол-во блоков: 18 | Общее кол-во символов: 21937 Количество использованных доноров: 4 Информация по каждому донору:

  1. https://teplo.guru/sistemy/mobilnyiy-gazgolder-na-pritsepe.html: использовано 3 блоков из 4, кол-во символов 6042 (28%)
  2. http://www.gazani.ru/mobilnyiy-gazgolder-na-pritsepe.htm: использовано 2 блоков из 3, кол-во символов 4014 (18%)
  3. http://xn--80affkvlgiu5a.xn--p1ai/mobilnye-gazgoldery/: использовано 3 блоков из 4, кол-во символов 4783 (22%)
  4. https://www.avtonomgaz.ru/mobilnyj-gazgolder/: использовано 10 блоков из 10, кол-во символов 7098 (32%)

Достоинства

Отметим основные преимущества мобильного газгольдера на прицепе:

  1. Вместительность. Сегодня выпускаются емкость объемом от 500 до 1000 литров.

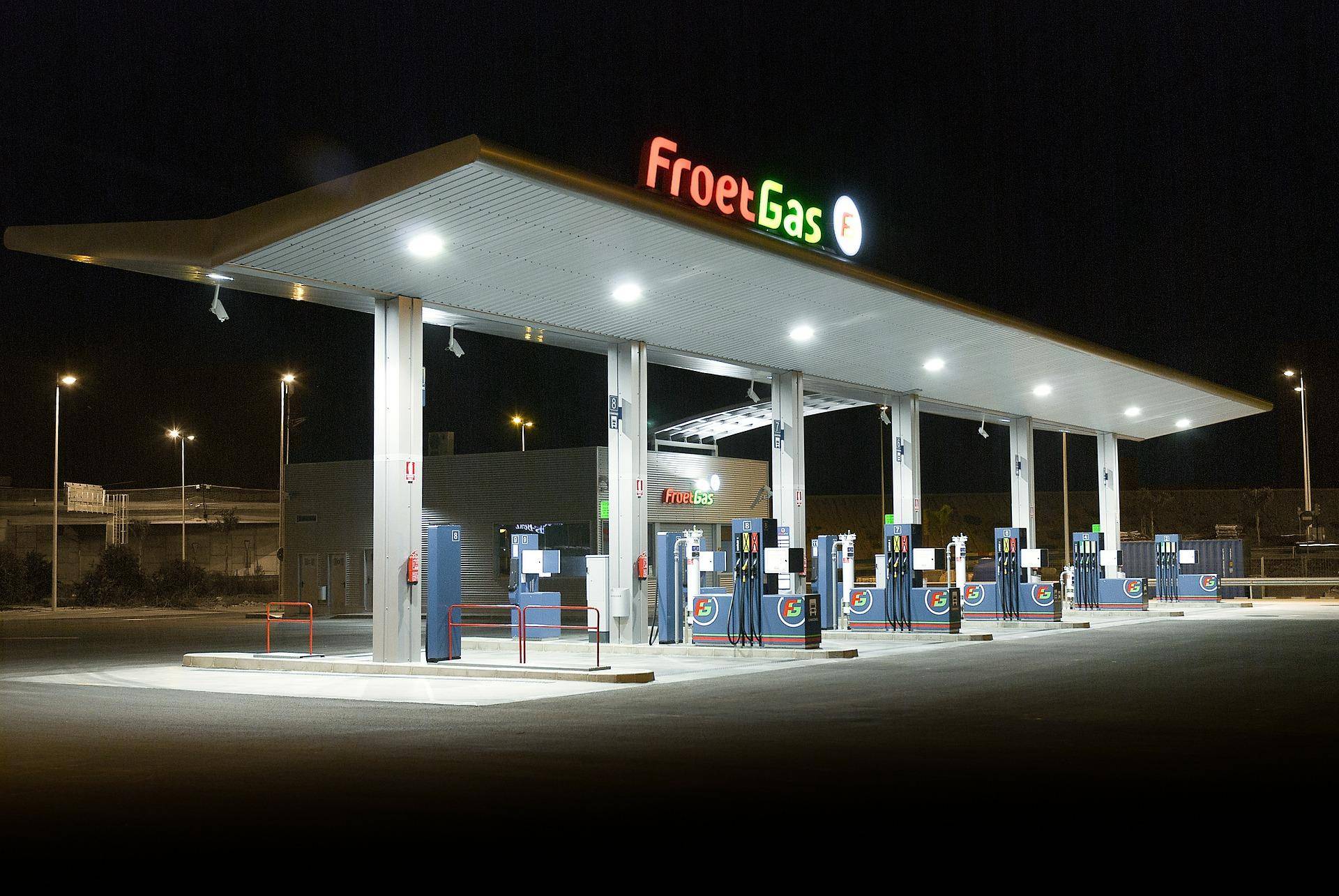

  2. Заправлять газом просто. Осуществить процедуру можно на любой заправочной станции, однако для этого нужен автомобиль и прицеп.
  3. Подобное устройство является транспортабельным, благодаря этому качеству его запросто можно перевезти до заправки, вне зависимости от того, какое до нее расстояние. Однако есть одно условие — наличие автомобиля.
  4. Высокая производительность в зимний период времени. Прибор эффективен даже при сильных морозах, газ можно разогреть, причем это будет абсолютно безвредно для людей и окружающей среды. Большинство мобильных газгольдеров снабжены электроподогревом.
  5. Монтаж абсолютно безопасен, многие пользователи считают, что применения газа в помещение с установкой в 500 литров небезопасно. Однако стоит отметить, что производители учли этот факт и сделали оборудование абсолютно безопасным.

Виды газгольдеров

Если речь идет о емкостях в стационарном исполнении, выделяют 2 типа газгольдера — подземный и надземный. Вместительные резервуары позволяют организовать автономное газоснабжение в домах круглогодичного проживания. Газгольдер для коттеджа рекомендуется выполнить стационарным, в то же время для нерегулярного использования на даче в зимний период можно задействовать мобильный резервуар.

Наземный газгольдер

Особенности газгольдеров:

  1. Наземные хранилища.В европейских странах популярностью пользуется именно этот вариант, поскольку монтаж емкости не требует серьезных финансовых затрат и времени на земляные работы. Но в России, в регионах с более холодным климатом, надземные резервуары использовать нерационально — при низких температурах сжиженный газ испаряется медленнее. Наземный газгольдер придется дополнить специальными испарителями и утеплить корпус, чтобы обеспечить необходимый уровень давления газа в трубах. Применение наружного газгольдера рационально, если стоит задача по обеспечению теплом высотных домов, коттеджных поселков, объединения дачных участков, поскольку приходится использовать резервуары больших размеров (до 6 000 м3), которые прятать под землю дорого.
  2. Подземные емкости.Расположение хранилища для сжиженного газа под землей, ниже точки промерзания грунта, имеет ряд преимуществ:
    • не требуется использовать дополнительное оборудование для того, чтобы поддерживать испарение газа в емкости на стабильно высоком уровне;
    • участок не загромождается конструкцией с емкостью, сохраняет привлекательный облик.
  3. Мобильные резервуары.Небольшая цистерна для сжиженного газа устанавливается на автоприцеп. За счет специального оборудования она за считаные минуты подсоединяется к газовым коммуникациям дома. Заправку ёмкости топливом можно производить на любой станции АГЗС. Объем резервуара – до 500 м3. Этого достаточно для отопления небольшого дома. Передвижная станция газообеспечения позволяет обеспечивать дачу топливом при зимнем проживании.

Мобильный газгольдер

Разбираясь, какой газгольдер выбрать, необходимо оценить преимущества и недостатки резервуаров в различном исполнении:

  • Вертикальный газгольдер.Преимуществом является возможность установить емкость на небольшом участке, а также стабильность испарения газа за счет того, что площадь зеркала не изменяется при понижении уровня топлива. Из недостатков: потребуется больше усилий для подготовки приямка с учетом высоты резервуара и уровнем промерзания грунта, небольшая площадь испарения газа. Чтобы повысить производительность станции некоторые компании оснащают вертикальные модели нагревательными элементами, способствующими интенсивному испарению. Также для оптимального уровня давления в локальной газовой системе можно подсоединить две вертикальных емкости к одному патрубку. Вертикальные модели обычно используются для домов площадью до 150 м2.
  • Горизонтальный резервуар.Отличается высокой производительностью, но она зависит от уровня топлива в емкости. Когда остается около 1/3 объема, испарение газа заметно снижается, и для стабильного функционирования системы требуется специальный редуктор. Газгольдеры горизонтального исполнения требуют подготовки приямка меньшей глубины по сравнению с вертикальными моделями, подходят для газоснабжения домов площадью свыше 200 м2.

Газгольдер горизонтальный

Установка мини-газгольдера

Как мы уже знаем, установка подобного резервуара также возможна своими руками. Подобная автономная газификация имеет один огромный плюс: резервуар под газ не нужно закапывать в землю. Его монтаж допустим на поверхности. Кроме этого, имеется и еще один положительный момент: установка мини-газгольдеров разрешена в непосредственной близости к зданию или сооружению. Это разрешено правилами техники безопасности. Благодаря этому, можно сэкономить на коммуникационной сети газоснабжения, установив резервуар в непосредственной близости от потребителя: АГВ, газовой колонки и плиты. Как правило, все это оборудование располагается на первом или цокольном этаже любого здания в непосредственной близости друг от друга.

Подводя итог данной статьи, можно смело обозначить все плюсы и минусы установки газгольдеров как своими руками, так и прибегая к помощи профессиональных монтажников.

Основные требования к расположению газгольдера

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.

При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой. Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

Преимущества и недостатки мобильных установок

Для установки передвижного газгольдера не требуются специальные разрешительные документы. Зарегистрировать необходимо в ГИБДД только прицепное устройство. К преимуществам использования этого оборудования можно отнести:

  1. Мобильность, благодаря которой газовое оборудование можно использовать сразу на нескольких объектах.
  2. Наличие разных емкостей объемом от 500 до 1200 л.
  3. Легкая установка и подключение, которое можно провести самостоятельно согласно прилагаемой инструкции.
  4. Возможность производить заправку емкости разными способами.
  5. Наличие индикаторной панели, с помощью которой легко управлять оборудованием.
  6. Использование такого агрегата является абсолютно безопасным, если присутствует исправное оборудование.
  7. Благодаря системе подогрева, возможна эксплуатация в течение всего года.

Вопрос рентабельности

А так ли уж дешев мобильный газгольдер? Стоимость некоторых моделей достигает 240 тыс. руб., что эквивалентно приобретению «под ключ» стационарного газохранилища объемом 2500 л. То есть особой выгоды от покупки мобильной установки не получишь.

Если монтаж подземного резервуара невозможен по причине малой территории, или объект будет эксплуатироваться на временной основе, уж лучше воспользоваться групповой баллонной установкой. Она и стоит дешевле, и в эксплуатации проще. А главное, в случае использования сертифицированных емкостей не возникнет никаких проблем с заправкой.

Напоминаю, таково мнение Максима Данилина, директора компании «Промтехгаз»

Главные составляющие проекта газификации

Не любое место на участке подходит для установки резервуара с пропан-бутаном. Чтобы все условия были соблюдены, он должен иметь соответствующие размеры. Главное, к резервуару нужен свободный подъезд, иначе становится невозможной его заправка и обслуживание.

При выборе места под газгольдер следует учесть, что автозаправщик имеет шланг длиной не более 24 м. В соответствии со СНИПом от периметра своего домовладения нужно отступить около 2,5 м, а если имеется источник водозабора, то нормой предусмотрено расстояние до него 5 м

Все коммуникации допустимо прокладывать только под землей. Сама емкость не должна находиться под проездом или другой дорогой.

Оптимальное расстояние от дороги до резервуара — 5 м. От построек хозяйственного предназначения на своем участке следует отступить минимум 8 м. До фундамента дома —10 м, а от дома соседа — 20 м. Табличка с заводскими данными должна находиться в поле зрения. Правила выбора места для расположения резервуара под газ приведены в статье, посвященной указанному вопросу.

Разрешатся, чтобы установленный резервуар возвышался над землей максимум на 0,6 м. Его обязательно нужно заземлить, а если на участке присутствуют статическое напряжение, необходимы меры по защите от электрохимической коррозии.

В плане автономная газификация состоит из резервуара, изготовленного и прошедшего все этапы испытаний в заводских условиях, регуляторов давления, защиты, газопровода. Защита представляет собой электроды из магния, находящейся на расстоянии около 0,35 м от емкости. Предназначение конденсатосборника — сбор жидкого бутана, который затем испаряется сам по себе.

Газопровод собирают из напорных полиэтиленовых труб. Прокладывают газопровод до ввода в дом, смонтированного из металлических труб и оснащенного запорным вентилем, и компенсатором сильфонного типа. Внутренний трубопровод укомплектовывают термозапорными клапанами.

Для погружения газгольдера подготавливают приямок, на дне которого устраивают подушку из песка и гравия. Далее, заливают монолитное основание высотой не менее 160 мм. Без этого агрегат могут выдавить из приямка грунтовые воды. Иногда резервуар сразу закрепляют на готовой железобетонной плите, а затем все вместе опускают в приямок.

После крепления резервуара покрывают специальной смазкой, предохраняющей металл от коррозии. Следующий этап — устройство анодно-катодной защиты. После этого укладывают газопровод, засыпают его и приямок грунтом.

Заправка мобильного газгольдера

Как уже было упомянуто, огромным преимуществом мобильной модели является возможность его заправки на обычных АГЗС. Для этого на нем имеются стандартизированные разъемы под заправочные пистолеты.

Таким образом, нет необходимости вызывать газозаправочную спецтехнику и дожидаться, когда емкость полностью опустеет. Рекомендуется производить дозаправку емкости, при остатке в ней не менее 20% СУГ.

Сложности заправки прицепных резервуаров

Существует и другой вариант заправки – на пункте заполнения баллонов. В этом случае, можно представить резервуар как баллон увеличенного объема, но тогда появляются затруднения в измерении СУГ в емкости, т.к. в основном на пунктах наполнения баллонов их заправляют по весу. Понятно, что найти весы для емкости в 600 или даже более литров – весьма проблематично. В этой ситуации можно использовать уровнемер, имеющийся у резервуара, но только с согласия владельца пункта наполнения.

К сожалению, никто не застрахован и от недобросовестной заправки. Самый простой и распространенный способ мошенничества – недозаправка. Достаточно лишь подкрутить счетчик.

Вопросы регистрации и безопасной эксплуатации

Поскольку мобильный газгольдер предназначен для транспортировки и эксплуатации сжиженного газа, то есть относится к классу оборудования, работающего под избыточным давлением, к нему применяют соответствующие нормы и правила в области промышленной безопасности. В частности, нормативная документация обязывает регистрировать такие емкости в органах технадзора, если их внутренний объем превышает 100 л.

Однако здесь существует нюанс – регистрация необходима только в том случае, если газохранилище будет эксплуатировать юридическое лицо. Вместе с тем, использование мобильных и стационарных резервуаров физическими лицами не подпадает под Федеральные нормы и правила, поэтому в данной ситуации регистрацию газовой установки (а вместе с ней и строгий технический надзор) не выполняют.

Пользуясь таким положением, производители газгольдеров-прицепов регистрируют только прицеп, а к газгольдеру прикладывают лишь общую техническую документацию. Учитывая то, что большинство подобных конструкций являются продуктами «кустарного производства», безопасность их эксплуатации никто не гарантирует, поэтому использовать такой сосуд можно только на свой страх и риск.

Нельзя отрицать удобство доставки и подключения:

Конструкция и комплектация оборудования

Классическая конструкция газгольдеров для дома состоит из металлической ёмкости и дополнительного оборудования.

Часть заводов изготавливает газгольдеры из полимерных материалов. Они удобнее в доставке и установке из-за низкой массы, но дороже металлических аналогов того же объёма.

Наполняется газгольдер через горловину в верхней части

В верхней части бака расположена горловина, которая предназначена для заправки и забора газа для потребителей. Здесь иногда монтируют необходимую оснастку. Газгольдеры российского производства, как правило, имеют горловину большей длины

Это позволяет закопать ёмкость глубже в землю, что важно в условиях морозных зим

В нижней части предусмотрены кронштейны для установки и крепления ёмкости к поверхности.

В зависимости от предназначения и модели производители оборудуют газгольдеры:

  • клапанами для наполнения, забора газа и предохранительным,
  • измерителем уровня для контроля остатков газа,
  • манометром для обеспечения безопасности и регулировки режимов использования,
  • редуктором, регулирующим давление в параметрах, безопасных для работы котлов, печей,
  • сборником конденсата и клапаном для слива отходов.

В зависимости от способа монтажа могут устанавливаться дополнительные баки-испарители.

Минусы газгольдеров

  • Самым главным недостатком является требования к размерам участка. В некоторых случаях, к примеру, шесть соток дачи, установка газгольдера, кроме мини и мобильного, невозможна. А данных объемов может и не хватать на продолжительное время, и заправку придется производить очень часто.
  • В вертикальных газгольдерах маленькая площадь испарения газа, поэтому необходимо использовать подогрев с помощью электричества, что влечет за собой увеличение затрат на отопление.

Теперь вы все знаете о резервуарах под газ. Какой из них выбрать, решать вам исходя из ваших предпочтений и потребностей.

Как испаряется СУГ

Почему для такого устройства используется именно смесь сжиженных газов? Дело в том, что пропан и бутан по-разному реагируют на повышение окружающей температуры.

Пропан испаряется лучше, поэтому смесь СУГ делают в двух вариантах – летнем и зимнем. В первом случае соотношение пропана и бутана в составе примерно одинаковое, а вот для использования зимой больше подходит состав, в котором содержание пропана составляет 90%.

Таблица позволяет сравнить эффективность использования различных видов топлива для обогрева жилых помещений и сделать выводы о преимуществах использования СУГ для этих целей (+)

Что будет, если во время сильных холодов газгольдер будет работать без подогрева? Бутан, который содержится в смеси сжиженного газа, прекращает испаряться. В результате в систему поступает только пропан – второй элемент смеси.

После того, как весь пропан будет использован, в резервуаре часть объема (30-50%) останется заполненной неиспользованным бутаном. Разумно было бы откачать этот газ из резервуара, чтобы освободить полезное пространство, но это дело хлопотное, обычно этого не делают, а просто дозаправляют баллон новой порцией СУГ.

Если продолжать использование резервуара в неправильном режиме, постепенно его объем полностью будет занят бутаном. Использование газгольдера станет невозможным до полной откачки ненужного газа, что приведет к значительным дополнительным затратам.

Не следует использовать определенный тип смеси СУГ в неподходящий для нее период. Состав будет испаряться или слишком медленно, или слишком быстро. Это отрицательно скажется на эффективности работы оборудования и его состоянии. Приемлемым для хранения СУГ считается достаточно широкий диапазон температур: от -40°С до +45°С.


Надежная защита мобильного газгольдера от воздействия природных факторов – обязательное условие. Если есть возможность, следует сделать для устройства дополнительный навес

В процессе заправки газгольдера можно столкнуться с недобросовестностью поставщика газа. Для начала, это недозаправка емкости до полного объема. Для успешного обмана покупателя горе-умельцы просто подкручивают счетчик, чтобы он показывал неправильные цифры. Второй распространенный вариант обмана – заправка летней смеси вместо зимней.

Поскольку автономный вариант газгольдера имеет небольшие объемы по сравнению со стационарными моделями, обманывать с объемами сложнее, потому что разница будет заметной.

Проще обмануть владельца стационарного газгольдера и украсть 30-40 л из емкости 4000 л, но если счетчик подкручен, то обман вполне возможен и на малых объемах. Поэтому не помешает после заправки проверять уровнеметр, если он имеется в газгольдере.

Монтаж оборудования: главные правила

Устанавливать газгольдер имеют право только специализированные газовые компании, имеющие лицензию на работы по монтажу такого оборудования. Они руководствуются правилами СНиП 42-01- 2002 в последней редакции и производят монтаж под ключ.

Подготовительные мероприятия

Перед установкой резервуара нужно определить место, где будет располагаться оборудование. Для этого лучше воспользоваться планом участка с указанием проложенных коммуникаций.

Этапы выполнения работ

Установка подземного газгольдера производится в несколько этапов:

  1. Земляные работы. Разработка грунта производится на 0,5 м больше размеров резервуара, с учетом расположения емкости ниже 60 см от уровня земли. На дне котлована устраивают песчаную подушку.
  2. От котлована под наклоном 5° к уровню земли выкапывают траншеи для отводящего трубопровода.
  3. На песчаную подушку котлована укладывают бетонную плиту. Она должна учитывать расположение «лап». Каждая модель резервуара предполагает различное размещение опор.
  4. На бетонную плиту аккуратно опускают. Его «лапы» прикручивают винтами к крепежным элементам фундамента.
  5. Хранилище располагают строго горизонтально, во избежание ошибок уровнемера. Для соблюдения правильного положения дополнительно резервуар может закрепляться стропами.
  6. Прокладывают трубопровод, соединяющий с котельной.
  7. Подземный бак и траншеи засыпают песком и землей, оставляя горловину выступающей на 20-30 см над уровнем земли.

Технология установки подземного газгольдера на участке.

Antonio Merloni предлагает

Отопление

Оборудование Antonio Merloni:

Итальянская компания Antonio Merloni Cylinders & Tanks – производитель подземных ёмкостей для хранения сжиженного газа -газгольдеров (от англ. gas-holder) промышленного и бытового назначения. Компания была создана более 50 лет назад и все эти годы занимается разработкой и производством емкостей для хранения сжиженного газа – газгольдеров. С 70 годов компания Antonio Merloni начала производить газовые баллоны. Изначально деятельность компании была ориентирована на внутренний рынок Италии, однако в последствии продукции завоевала себе популярность на всём европейском рынке.

Компания Antonio Merloni производит газгольдеры различной ёмкости вертикальной и горизонтальной конфигурации. Диапазон рабочих температур газгольдеров от –40 до +50oC. Такой широкий диапазон позволяет использовать газгольдеры Antonio Merloni как в странах с тёплым климатом, таких как Италия, так и в северных странах, таких как Швеция, Норвегия.

Antonio Merloni производит сварные газгольдеры из стали, которые защищены анодированым покрытием и специальным мягким кожухом из разработанного и запатентованного компанией материала, структура которого держится в секрете.

Все емкости, произведенные компанией Antonio Merloni, соответствуют жестким требованиям предявляемым им Национальным Институтом Производственной Безопастности и Профиллактики (ISPESL).

Кроме того, газгольдеры Antonio Merloni удовлетворяют Европейской Директиве 97/23/CE.

Минимальный срок службы газгольдеров Antonio Merloni составляет 30 лет.

Устройство передвижных механизмов

Мобильное хранилище для газа представляет собой резервуар, установленный на колесных прицепах. В зависимости от размеров емкости они могут быть одноосными или двухосными. Сама емкость непосредственно находится и крепится внутри каркаса, выполненного из оцинкованной стали. В этом видео вы узнаете, как установить газгольдер

https://www.youtube.com/watch?v=GaTgqWTJXPY

Роль крыши в этом случае выполняет тент из поливинилхлорида, натянутый на каркас. В комплектацию также входят разборные технологические соединения и гофрированные патрубки для подключения газопроводов.

На рабочем месте прицеп устанавливается на четыре балансирные стойки, чтобы избежать каких-либо перемещений. Передвижные хранилища бывают нескольких видов:

  1. Конструкции, не обладающие дополнительным обогревом емкости, которые используют преимущественно в южных регионах.
  2. Мобильные газгольдеры на прицепе с электроподогревом, работающим от сети 220 В. Такие конструкции можно использовать круглый год в любых регионах.
  3. Устройства, обладающие автономной котельной для обогрева емкости в зимний период. Преимуществом такой модели является отсутствие зависимости от электроэнергии. В целях безопасной эксплуатации мини-котел оборудован защитной автоматикой, не допускающей перегрева емкости.
