Устройство летнего водопровода из колодца: лучшие варианты и схемы сооружения

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

• поверхностные;
• погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжектором Источник bestprice.gr

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос для колодца для водоснабжения дома используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

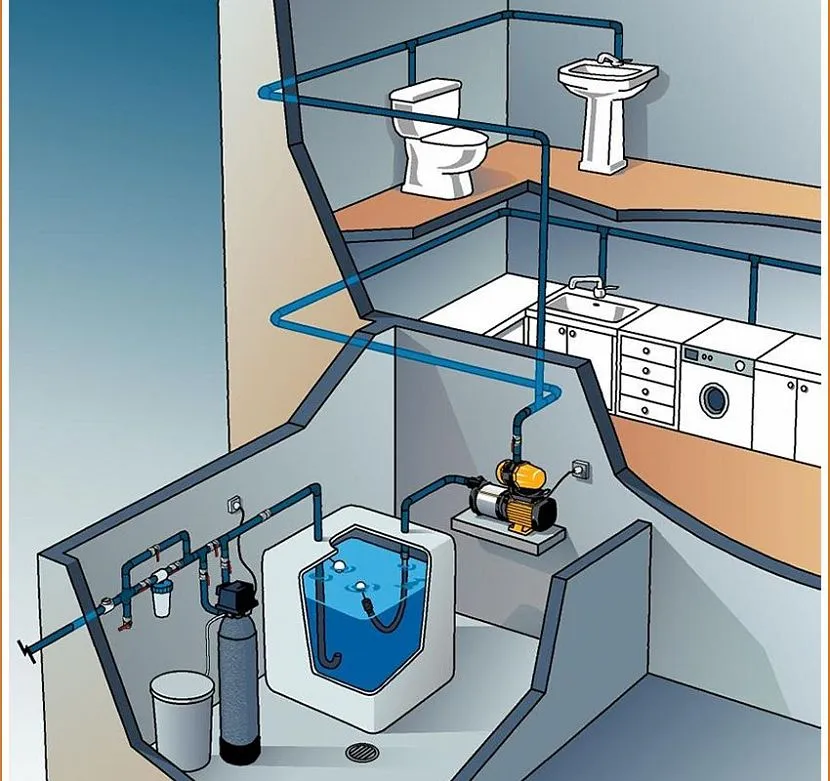

Схема водоснабжения с «повышающей» насосной станцией после накопительного бака Источник mainavi.ru

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

Погружной насос для колодца Источник vse-o-kanalizacii.ru

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Как обеспечить давление и напор в трубопроводе

Давление в системе – очень важная часть водопровода. Без этого водяной столб не поднимется. Чтобы давление всегда сохранялось на уровне 2–3 кг, стоит позаботиться об установке расширительного бака и автоматического клапана для его сброса.

Когда открывается кран в смесителе, жидкость начинает поступать из расширительного бака соответственно давление в трубе падает и клапан срабатывает на включение насоса, так вода поступает без задержки прямо в систему. Этот процесс абсолютно автономен и автоматичен.

Совет: при круглогодичном использовании водоснабжения ее нужно несколько раз в году подвергать проверке. В начале и в конце зимнего сезона следует полностью проверить видимые стыки трубопровода и опрессовать систему. Именно опрессовка трубы перед холодами позволит избежать проблем с утечкой воды и не допустить аварийной ситуации.

Как обеспечить напор воды в трубопроводе?

Для нормальной работы сантехники и бытовых приборов требуется поддержание определенного напора воды в трубопроводе. Для достижения заданного уровня давления в водопроводе на чердаке размещают водонапорный бак или гидроаккумулятор. В колодце монтируют водозаборник с сеткой для фильтрации и обратный клапан. Список основного оборудования может дополнить накопительный водонагреватель, обеспечивающий наличие горячей воды в достаточном объеме. Воду подают в водопроводную систему посредством насоса, рассчитанного на автоматическое отключение при снижении давления и включение при восстановлении рабочих параметров.

Расчет объема водонапорного бака предусматривает суточный расход воды на каждого человека, постоянно проживающего в помещении, равный 50 л. Учитывается необходимость в запасе воды для тушения пожара. Гидроаккумулятор подбирают с учетом суточного расхода воды на каждый кран по 20 л.

Устройства для подачи холодной и горячей воды компактно размещают в подвале или подсобке. Перед всеми типами оборудования, применяемого для подключения водопроводной системы, подключают запорные краны. Это способствует отключению приборов от системы для проведения ремонтных работ или их замены без снижения уровня водоснабжения помещения.

Как выполняется водоснабжение дачи зимой

Зимнее водоснабжение можно выполнить несколькими способами. Здесь все зависит от того, как часто эксплуатируется загородный дом: круглый год или речь о периодической эксплуатация с возможностью запускать водоснабжение в любое время.

Рассмотрим каждый способ подробнее:

• Первый способ применяется как для обычных дачных домов, так и для жилых загородных домов. Водоснабжение из колодца в зимнее время производится с учетом того, что там проживают все время люди, а значит и в доме зимой тепло. В данном случае во время монтажа можно обойтись без устройства консервации.
• Водоснабжение зимой из колодца с учетом консервации значительно усложняет задачу, смотрите фото. Данное устройство без определенных навыков своими руками выполнить невозможно, лучше обратиться за помощью к специалистам. Утепление (см. Как утеплить колодец на зиму своими силами) дает возможность сохранить работоспособность водоснабжения круглый год, даже если в доме длительное время никто не проживает.

Схема водоснабжения с учетом консервации

Водоснабжение от колодца зимой в обоих случаях предусматривает монтаж подземного трубопровода на глубине около 1,5 м. Здесь необходимо учитывать соблюдение наклона по отношению к источнику воды. Если длина трубопровода не превышает 8м, то включать систему обязательного наполнения в устройство трубопровода не обязательно.

Достоинства полипропиленовых труб

Для того, чтобы сделать водоснабжение из колодца, нам потребуется покупать трубы и это достаточно важный вопрос. В пользу полипропиленовых труб говорит многое.

Итак:

Это материал достаточно прочный и надежный. Такие трубы не подвергаются коррозии, обладают высокой износостойкостью, прекрасно переносят механические нагрузки. Их срок службы рассчитан на 50-т лет; Экологическая составляющая у данного материала на высоте, такой материал никогда не испортит вкусовых качеств воды

Даже на протяжении длительного времени использования на стенках труб не остается никаких отложений; Соединения будут достаточно герметичны и надежны, а это немаловажно. Делайте правильное соединение. Лучше всего применяйте термическую сварку, она наиболее качественная

Лучше всего применяйте термическую сварку, она наиболее качественная

В таком варианте будет обеспечена целостность всего трубопровода; Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно; Стоимость этого материала — умеренная

Лучше всего применяйте термическую сварку, она наиболее качественная

Лучше всего применяйте термическую сварку, она наиболее качественная

В таком варианте будет обеспечена целостность всего трубопровода; Стоит сказать и о сложности установки, это важно, особенно если делаешь работу самостоятельно. Здесь вам не потребуется спецоборудования и вы полностью сделаете всю работу самостоятельно; Стоимость этого материала — умеренная

Зимнее водоснабжение от колодца: технологические детали и советы

Учитывая, что загородный дом иной раз невозможно подключить к центральному водоснабжению, владельцы частных домов прибегают к другим методам автономного снабжения.

На сегодняшний день существует 3 варианта:

• Добывать воду из естественного водоема.
• Организовать мероприятие по подаче воды из скважины или колодца.
• Обустроить самостоятельно колодец или скважину.

Из всех вышеперечисленных вариантов наиболее подходящий, это организация водоснабжения для загородного дома из колодца.

Преимущественные особенности колодезного водоснабжения:

• Цена на рытье и организацию гораздо ниже, чем бурение.
• Все работы можно произвести самостоятельно, просмотрев учебное видео.
• Правильное сооружение может обеспечить водой долгие годы и совершенно бесплатно (если не учитывать подачу воды в дом).
• Рытье не предусматривает специального разрешения.

Этапы работы по установке системы водоснабжения:

• Разработанная схема водоснабжения.
• Рытье траншеи для труб.
• Правильный выбор насосного оборудования и его установка.
• Установка водоочистительных фильтров.
• Монтаж труб от колодца к дому.
• Монтаж водонагревательных приборов и установка бытовой техники (стиральная или посудомоечная машина).

Все устройства по автономному водоснабжению устанавливают в подсобном помещении дома или в кессоне над самим колодцем, в установку включается насос или насосная станция. Он соединяется с трубой колодца, откуда расходятся трубы прямо к дому. Обязательно нужно предусмотреть утепление колодца, иначе зимой вода в нем замерзнет (см. Замерзла вода в колодце. Что можно предпринять).

Колодец как постоянный источник воды

Дачные сообщества, отдаленные коттеджные поселки, деревни часто расположены за пределами «зоны комфорта» — централизованных теплосетей и систем водоснабжения, поэтому речь пойдет об автономных способах обеспечения и доставки воды.

Реки и озера находятся в государственном ведении, поэтому они не могут примыкать к индивидуальному участку по действующему законодательству (территория 25 м от воды не может перейти в частную собственность).

Забор воды для полива огорода или сада иногда осуществляют из разрешенного естественного источника – пруда. Но чтобы очистить воду до уровня питьевой, потребуются многобарьерные фильтры, а это невыгодно.

Часто для обеспечения дачного участка водой устанавливают колодец из железобетонных колец. При правильном сооружении (а также устройстве глиняного замка, донного фильтра) он идеально подходит для монтажа насосной станции

Таким образом, остается колодец — традиционный для большей части отечественных регионов источник питьевой воды. Колодезный способ обеспечения водой сложился исторически, к тому же функционально именно колодец удобен как для автоматического, так и для ручного использования.

Кроме него популярны трубчатые источники водозабора, однако не каждый может себе позволить оборудовать дорогостоящую скважину для сезонного применения.

Если вы являетесь счастливым обладателем колодца (деревянного, бетонного, кирпичного) с достаточным дебитом, то для устройства подачи воды потребуется установить насос и проложить коммуникации, связывающие источник с домом.

Схема устройства дачного водопровода обязательно должна включать в себя насосное оборудование, коммуникации с внутренней разводкой, при необходимости – накопительный водонагреватель

Работы можно выполнять своими силами или с помощью специалистов, которые помогут рассчитать количество стройматериалов, выбрать насос, правильно проложить трубы и сделать внутреннюю разводку.

Выбор труб

Водопровод на даче редко выполняется из металлических труб. Они тяжелы, довольно дороги, быстро ржавеют. Сборка водопровода требует специфических умений – сварки, пайки. Кроме того, металлической трубопровод нуждается в специальном обслуживании.

Куда проще в монтаже и удобнее пластиковые варианты.

• ПНД – из полиэтилена низкого давления. Такие изделия не гниют, не ржавеют, не лопаются при замерзании, так как могут растягиваться. Внутренняя стенка трубы совершенно гладкая, поэтому засориться такой водопровод практически не может. ПНД-трубы одинаково хорошо подходят для летней и круглогодичной системы и служат до 50 лет. Монтаж системы водоотведения прост — трубы соединяются и разветвляются с помощью фитингов. Для водоснабжения выбирают трубы с голубой линией. Различают их по допустимому давлению: 2,5 атм., 4 атм., от 10 и выше.
• ПВХ – дешевле, чем ПНД, соединяются методом холодной сварки – на клей. Шов и материал выдерживает давление до 12–16 атм. ПВХ более чувствителен к холоду, но также стоек к коррозии. Гибкость трубы выше, так что фитинги здесь нужны только для соединения отдельных веток.
• ППР – полипропиленовые трубы жесткие, но зато очень прочные. Соединяются на муфты пайкой, что гарантирует полную герметичность и прочность швов. Прекрасно выдерживают сильные морозы и не нуждаются в утеплении. Минус – дорогие фитинги.

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
3. Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
4. При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Установка колец

Таким способом производится опускание кольца. Как только оно погрузиться полностью в шахту, можно устанавливать поверх второе. И таким образом до дна колодца

Надо обратить внимание на то, что нижние изделия будут располагаться в воде. Это может быть 1-3 кольца

А значит, между ними надо проложить герметизирующий материал, который закроет стыки между ними. Для этого обычно используют пеньковую веревку. Искусственные материалы применять нельзя. Стыки, расположенные выше уровня воды, заделывают цементными растворами.

Установка колец с помощью подъемного крана

Если на участке грунт песчаный, то нередко возникают ситуации, когда нижние кольца смещаются вниз, а верхние, зажатые осыпавшимися стенками, остаются на месте. В том случае рекомендуется кольца скрепить между собой металлическими скобами или перфорированными профилями на дюбеля или анкера.

Соединение бетонных колец металлическими скобамиВерхнее кольцо колодца

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

• технических параметров механизма (в особенности мощности);
• энергопотребления;
• уровень шума при работе;
• степени защищенности от влаги и перепадов температур;
• гарантии работы;
• репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

1. Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

• демократичная цена;
• небольшие энергозатраты;
• мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

Оборудование для автоматической подачи воды

Чтобы вода бесперебойно подавалась из автономных систем водоснабжения используют насосное оборудование. Отдельные насосы — погружные или роторные и насосные станции.

Насосная станция

Перед покупкой нужно учитывать следующие характеристики:

• Расход воды;
• Минимальный столб подачи воды;
• Самую высокую точку водопотребления;
• Глубину скважины;
• Номинальный напор (указан в паспорте);
• Производительность (м³/час).

Типы насосного оборудования и особенности выбора

Для колодца используют следующие виды насосов:

1. Погружной или глубинный насос. Одна его часть подвешена на тросе в воде. С землёй насос соединён шлангом для подачи воды и кабелем электропитания. Чаще всего использую для сельскохозяйственных нужд, реже для водоснабжения жилья.
2. Поверхностный насос или насосная станция. Расположен на поверхности (может хранится даже в доме). На глубине установлен шланг с фильтром, над ними — обратный клапан. Он не позволяет воде стекать обратно. Если помпа выключена — воду качать легче.

Погружной насос

При покупки насосного оборудование нужно учитывать следующее:

• глубину источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости;
• технические характеристики оборудования: напор насоса и расход воды.

ВАЖНО! Автономная система будет работать бесперебойно, если в трубах стабильный напор воды. Чтобы поддерживать напор, насос должен работать постоянно. Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы

Поэтому рекомендуют покупать качественные насосные системы, которые рассчитаны на большие нагрузки и длительное время работы.

Насосную станцию нужно расположить так, чтобы она не замёрзла зимой. Обычно её размещают в подвале, на кухне или в цокольном этаже дома.

Источник водозабора соединяют с насосной станцией с помощью трубы (на конце должен быть фитинг из латуни, с переходником). К фитингу присоединяют тройник и сливной кран. Это нужно для того, чтобы в случае сбоев, отремонтировать водопровод и отключить подачу воду.

Подключают обратный клапан. Он не даст воде двигаться в обратном направлении. Если нужно повернуть трубу, которая направлена к станции, устанавливают угол на 90º.

Затем подключают следующие элементы:

• шаровой кран, включающий и отключающий подачу воды;
• сетчатый фильтр, для грубой очистки;
• если насос находится у источника водозабора, внизу трубы нужно подключить демпферный бак или гидроаккумулятор, а сверху – реле давления (эти элементы должны быть в комплекте с насосной станцией);
• датчик, который защитит насос от работы вхолостую;
• фильтр тонкой очистки;
• переход на дюймовую трубу.

Как провести водопровод из колодца в дом

Для того, чтобы провести водопровод в дом, лучше сразу
применять стационарный вариант. Он более надежен и эффективен. А как временное
решение, можно организовать дачный водопровод из колодца.

Прежде всего необходимо определиться со следующими параметрами:

• какой предполагается средний расход воды;
• какая высота подъема воды от колодца до верхней точки системы.

При этом не забывая, что 10 м горизонтальной трубы приравниваются к 1 м ее
подъема. При расчете надо сделать запас. Учитываем, что давление в системе не
должно быть менее 2,5 кг/см квадратный. Иначе на выходе будет недостаточный
напор воды.

Исходя из полученных цифр, выбираем погружной насос. Вполне
возможно, что в случае недостаточного давления воды в системе, придется
дополнительно устанавливать водонапорную станцию. То есть, первый насос будет
поднимать воду из колодца, станция же будет создавать необходимое давление. Но
не все так страшно. Применение станции совместно с насосом – это довольно
редкий случай.

Схема водопровода из колодца на даче

Рисуем эскиз водопровода с учетом всех потребителей, уровня
прокладки подводящей трубы, точки ввода ее в помещение, расположением всех
элементов системы. Определяемся с тем, из какого материала будем выполнять
трубопровод. По эскизу и данным о расходе воды, рассчитываем сечение труб отдельно общих и для каждого потребителя, а также, сколько и каких потребуется
приборов, фитингов, крепления и материалов.

Устройство водоснабжения из колодца – схема

На этом предварительный этап закончился. Начинаем описание
системы более подробно.

Разновидности систем водоснабжения для дачи

Вода на даче требуется для самых разных нужд:

• поливка огорода и сада;
• гигиенические процедуры – душ после работы;
• подача питьевой воды, если в доме живут хотя бы 1 сезон;
• подача чистой и технической воды для обслуживания мойки, душа, унитаза.

На выбор системы водоснабжения влияет необходимый объем воды и срок проживания на даче.

Какой у вас на даче водопровод?

Круглогодичный полноценный
47.22%

Летний стационарный
39.38%

Разборный
13.4%

Проголосовало: 612

Летняя система

Если на даче проживают только в теплое время года, можно установить облегченный летний вариант водопровода. Такая система проще в обслуживании, может быть разборной и не требует специального обслуживания.

Особенности летнего водопровода:

• Трубы укладывают неглубоко – не более чем на 0,7–0,8 м в глубину. Соответственно, не нужно рыть глубокие траншеи и нанимать для этого бригаду рабочих.
• Так как пользоваться водопроводом будут только летом, не нужно утеплять трубы. Это позволяет сэкономить на теплоизоляции.
• Если установлена стационарная система, нужно продумать механизм слива. Если разборная, слив производится автоматически во время демонтажа.
• При сборке стационарного водопровода используется коллектор. Разборный водопровод собирается самым примитивным образом – последовательно, от потребителя к потребителю.
• Для обслуживания летнего варианта не нужен мощный насос. Достаточно простого погружного или поверхностного. Можно обойтись и без накопительного бака.

Круглогодичная

Всесезонная система сложнее в установке и дороже, так как должна функционировать и в холодное время года.

• Главное отличие такой системы – необходимость в утеплении. Тепло изолируют не только трубы в земле, но и насос, а порой даже и колодец. Если речь идет о средних широтах, хорошее утепление может облегчить и установку. При этом допускается укладывать трубы на глубину до 30–50 см.
• В стандартной схеме трубы монтируют ниже уровня замерзания грунта, не меньше чем на 20 см. Это может быть значительная величина. Траншеи под водопровод придется рыть с помощью специальной техники.
• Для подачи воды обязательно используется насос.
• Утеплять нужно и канализационные трубы. Нельзя допускать замерзания любой части системы водоснабжения.
• Если используются металлические трубы, систему необходимо периодически осматривать и обслуживать, чтобы предупредить электрохимическую коррозию.

Как обслуживать систему

Если все сделать правильно, водоснабжение будет работать практически без сбоев.

Чтобы обезопасить себя от отдельных поломок, потребуются следующие профилактические мероприятия:

• Наблюдать за работой помпы, производя своевременные чистки и замену резиновых прокладок.
• Периодически проверять качество воды в колодце. Если оно ухудшится, причина, скорее всего, в нарушении герметизации шахты. Чтобы исправить положение, проводят соответствующие ремонтные работы по уплотнению швов.
• Контролировать рабочее давление, используя для этого манометр. Нормальные показатели для такой системы – 2,5 – 4 атм.
• Время от времени чистить фильтр от скопившихся внутри них крупных частиц и примесей. Если этот момент упустить, проходимость трубопровода ухудшится, и насос станет работать с перегрузкой.

Как провести воду в дом из колодца

Сама водопроводная сеть разбивается на две части: внешняя и наружная.

К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней  труба, входящая в дом, и ее разводка по потребителям.

Схема устройства водоснабжения из колодца

С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.

Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.

Устройство ввода

Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.

Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.

Узел ввода трубы в дом

Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.

Вариант 1 — Установка накопительного бака

Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.

В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.

Накопительный бак

И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.

Вариант 2 — Установка насосной станции

Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.

Насосная станция

Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.

Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.

Разводка труб водоснабжения

Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.

Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).

Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.

Решение проблем:

• Строительный мусор обычно попадается в верхних слоя грунта. Чтобы устранить эту проблему, необходимо просто выкопать котлован больше диаметра кольца;
• Для устранения проблемы, связанной с большими обломками и корнями деревьев, может потребоваться демонтаж колонны;
• Камни, размер которых меньше диаметра кольца, вынимают из шахты с помощью подъемника. Камни более крупного размера лучше просто обойти;
• Известняковые плиты удаляют с помощью электрического отбойника;
• Плывуны легко удаляются при бурении механическим способом, но при ручном строительстве с ними моет возникнуть множество проблем. Заблокировать плывун можно с помощью осинового щита и установке на дно колодца фильтра из щебня.

Заключение

Как видно из статьи, создание сезонного водопровода на садовом участке является задачей довольно несложной и посильной каждому садоводу. Следуя нашим подробным инструкциям, для вас не должно составить труда обустройство водопровода на участке своими силами. Вам нужно только определиться с типом водопровода, с видом труб и можно приступать к расчетам и последующему монтажу.

Но, конечно, если вы не уверены в своих силах, то всегда можно обратиться за помощью к специалистам. В таком случае сводится к минимуму совершение ошибок как при проектировании и расчетах, так и при монтаже системы. Но при этом увеличиваются затраты на наемных специалистов.
