Кладка печи своими руками: пошаговое руководство, порядовка, схемы и чертежи

Материалы и инструменты

Для обустройства кирпичной «кузнецовки» для дома или бани, прежде всего, следует подготовить рабочие чертежи и порядовки. Сам автор разработал свыше сотни различных печей с пошаговыми инструкциями по их строительству.

Порядовка печи – это полное руководство, которое наглядно объясняет правильность кладки каждого отдельного ряда в предусмотренной последовательности. Начинающим мастерам рекомендуется строго соблюдать порядовки печей Кузнецова, что позволит построить надежную и долговечную конструкцию.

Для проведения строительных работ необходимо подготовить основные материалы и рабочий инструментарий:

красный огнестойкий кирпич полнотелый;
кирпич шамотный;
огнестойкую глину средней фракции;
песок горный (в два раза больше объема глины);
проволоку стальную;
уголок металлический;
конструктивные элементы: дверки для поддувала, топки, решетку для колосника, задвижку, плиту для очага.

При покупке кирпича рекомендуется проверить материал на отсутствие брака и механических повреждений.

Печи Кузнецова своими руками имеют свои тонкости возведения, поэтому перед началом работ должна быть тщательно изучена схема кладки устройства.

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича. Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

Цемента;
Извести;
Глины;
Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Кладка русской печи

Кладка свода русской печи из кирпича ведется так: один ряд с одной стороны, ряд с другой и тд. Одной рукой поддерживается кирпич, другой — кирпич прибивается молотком и убирается выступившая глина, но так, чтобы она смазывала вдоль шва оба соседних кирпича. Благодаря этому надежно скрепляется первый ряд кирпичей и не оседает после нескольких же секунд. Лучше возле передней стенки свода уложить кирпичи штрабой-12, после забивания замкового кирпича кладка идет легче, а на замок для удобства работы можно уже ставить ведро с раствором. При забивке замковых кирпичей под последние два ряда для их поддержки можно подставить стоя кирпичи, используя деревянные клинышки. Свод кладется так, чтобы его ряды упирались в стены. Кладется он из целых кирпичей и на деревянной опалубке-13. Держится на пятовых кирпичах-14. Последний замковый ряд забивается клиновым кирпичом. Задняя часть свода выше, за счет этого и идет клином. В таком случае замковый ряд лучше класть из четверок и половинок кирпича поперек свода-15. Забивать их лучше сразу по нескольку штук, захватывая в боковых рядах более половины целого кирпича. При меньшей площади захвата боковые кирпичи будут выходить из кладки. Сверху сюда кладется Один ряд кладки. При большом количестве сжигаемого топлива — два ряда.

Как выбрать печника

Русская печь с лежанкой — одно из самых сложных сооружений, для возведения которого требуются не только теоретические знания и умение класть кирпич, но и большая практика. Строительство этого сооружения требует определенного опыта. Недостаточно просто знать порядовки. В печь нужно удачно вписать особенности строения, адаптировать конструкцию под требования владельца не только к внешнему виду, но и функциональности.

Поэтому, чтобы построить русскую печь, мастера лучше выбирать не по «сертификатам», а по реальным примерам его работы. Если мастер может наглядно показать свои уже завершенные работы, ответить на все ваши вопросы по устройству печи, объяснить технические особенности — это грамотный специалист.

В тоже время расплывчатые описания и «плаванье» в ответах должны вас насторожить. Скорее всего это некомпетентный человек или посредник, от которого не будет никакой пользы. Только дополнительные расходы.

Почему так важен опыт печника

Несмотря на то, что современные модификации русской печи более совершенны, они всё равно имеют некоторые недостатки, проявляющиеся при эксплуатации. И только опытный печник может заранее предвидеть, какие проблемы могут возникнуть у выбранной конструкции, и заранее их устранить или компенсировать уже в процессе строительства.

Например, модели с горнилом могут дымить из-за завихрений в перетрубье. Чтобы убрать турбулентность, мастер обтесывает и шлифует до гладкости стенки хайла, при этом строго соблюдает расчетные размеры.

Кроме того, мастер может значительно изменить конструкцию сооружения в соответствии с вашими желаниями. При этом не только сохранить все функции печи, но и улучшить удобство ее эксплуатации. Добавить варочную плиту, сделать лежанку более широкой, уменьшить время растопки и многое другое.

Возможные проблемы

При строительстве можно допустить несколько ошибок.

Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.

Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.

Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.

Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа. При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.

Кладка русской печи своими руками

Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.

Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.

Вам понадобятся следующие элементы:

Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
Колосниковая решетка;
Металлические задвижки;
Вьюшка;
Заслонка горнила;
Водогрейная коробка;
Плита;
Стальные полосы.

Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.

Приготовление кладочного раствора

Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.

Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:

Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
При применении шамотного кирпича используют растворы из огнеупорной глины;
В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;

Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.

Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой

Но если шарик рассыпался, то раствор плохой.

Приготовление глиняного раствора

Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.

Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.

Описание кладки

Подина часто вытирается, и на ней образуются ямки, поэтому если швы песчаные, то вам будет легко удалить негодные кирпичи и заменить их новыми. Но лучше всего подину сделать из шамотного кирпича. Песчаные швы лучше пропускают тепло из-под подины, а значит, лучше будут пропекаться пироги и хлеба.Под шестком делают перекрытие из досок. Доски со временем деформируются и подина разрушается. Показанное в порядовках перекрытие жесткое, не поддающееся деформации. Состоит из напусков кирпича-4, на которые из кирпича же кладется перекрытие-5. Для большей прочности кирпичи шестка кладутся на ребро-6. Перекрытие над шестком-7 делается из любого имеющегося материала — рессорной стали, двух металлических уголков и швеллера (т.е. более широкого уголка с бортиками). Для того чтобы лучше осветить подину и рабочую камеру, можно не докладывать до перекрытия одну из боковых стенок (показано пунктиром). На углу положить столбик пол кирпича или установить металлическую стойку. На 20-м ряду устанавливается круглый патрубок для самовара-8. Выкладываются печурки-9, из которых поступает тепло и в них можно сушить мелкие вещи. На 22-м ряду делается камера чистки, где устанавливается ящик для сажи-10. Свод кладется к задней стенке немного выше передней части шестка. Это для того, чтобы под ним было больше горячего воздуха. Для этого же делается выступ в арке-11 над устьем. Он служит и как искрогаситель. Любители простой кладки могут не делать как углубление для заслонки, так и выступ в арке.

Плюсы и минусы конструкции

Зачастую кирпичные печи более предпочтительны, нежели их модернизированные аналоги. Этому способствует ряд причин.

Корпус печки — превосходный теплоаккумулятор. Печь необходимо топить не так часто, как печь из стали или чугуна. Некоторые модели могут держать тепло сутки, а вот печь из металла требует периодического подбрасывания дров в топку.
Она более экономична, т. к. имеет способность накапливать тепло.
Экологичность.
Оптимальный режим сгорания топлива.
Максимальная теплоотдача, где органические молекулы практически полностью распадаются на H₂O и углекислоту. При этом избыточную часть тепла усваивает кладка из кирпича, а потом постепенно отдаёт его дому.
Внешняя сторона печки не нагревается слишком сильно при этом.
Тепло, которое отдаёт печка из кирпича более мягкое, если сравнивать его с теплом металлических конструкций. Слишком горячая поверхность металлических сооружений может подпалить пыль, парящую в воздухе. При этом происходит выделение не самых лучших соединений, которые хоть и не отравят вас, но вреда здоровью принесут. Ещё от этого могут быть неприятные запахи.
Печь, выстроенная из кирпича, когда нагревается, выделяет пар, а когда остывает, снова забирает его обратно. Таким образом, она как бы дышит. Благодаря этой особенность влажность воздуха в помещении всегда остаётся оптимальной. Другие отопительные приборы необходимо оснащать увлажнителем воздуха, иначе они просто будут сушить воздух.

Плюсов у такой печи достаточно много. К ним можно отнести и её многофункциональность. Но и недостатки тоже есть. Если помещение, которое отапливается только при помощи кирпичной печки полностью остынет, то для того чтобы заново прогреть его до оптимальной температуры понадобится много времени. Ещё одним её недостатком можно считать массивность. Такое сооружение лучше строить на этапе строительства самого дома. Ну и, конечно, кирпичная кладка. Как бы просто со стороны это не выглядело, всё равно это достаточно сложный процесс. Но не невозможный. Если строго следовать рекомендациям, то у вполне можно справиться с этой задачей самостоятельно. И всё же, чтобы не рисковать, если есть возможность пригласить специалиста, так и сделайте.

Продуманная ечь 19 века

Отопительная печь, схема которой изображена на рисунке

Рис. 17. Схема одной из наиболее продуманных технически печей 19 века
	А. Задвижка общей тяги Б. Первый подъемный колодец В. Параллельные колодцы Г. Прочистная дверка Д. Подсос прямой тяги Е. Топочная дверка Ж. Колосники К. Поддувальная дверка Л. Под топки М. Камера догорания

>Эта печь может быть легко переделана в варочно-отопительную, если топку вынести в бок печи, соответственно оборудовав ее кухонной плитой, и опустить дно дымовых каналов на уровень пола.

Особенностью этой печи, разработанной, очевидно, В. А. Строгановым, является наличие: а) камеры догорания; б) технически грамотного распределения направления и расположения каналов, позволяющих добиться равномерного прогрева всей площади дымовых колодцев печи; в) калиброванного отверстия подсоса прямой тяги; г) всего одной прочистной дверки, позволяющей легко и просто прочистить все колодцы; при необходимости через нее можно избавиться от опрокидывания тяги в печи; д) колосников и пода топки печи, которые устроены под продуманными наклонами, способствующими более эффективному сгоранию остатков топлива, чем в печах,имеющих строго горизонтальное расположение колосниковой решетки и пода топки печи. Печь при таком расположении дымоходов будет равномерно прогреваться по всей своей теплоотдающей площади. Тяга в таких печах всегда хорошая.

4. Отопительная печь с горизонтальными дымовыми колодцами (рис. 18) хороша тем, что не требует строгой и четкой фиксированной разметки на выход дымовой трубы. В дореволюционные времена такую разметку мог делать только старший печной мастер. Разметка фундамента и закладка первого ряда никогда не доверялась подмастерьям. И вовсе не потому, что это было «делом чести». Причиной такой строжайшей субординации была отнюдь не формальность, а именно возможность совершения фатальной ошибки.

Голландская печь из кирпича

Кирпичная голландка

История изобретения голландки уходит своими корнями во времена Колумба. В XIX веке она была самой популярной в Европе. В Россию голландка попала во времена Петра I, чуть позже став одной из самых популярных отопительных печей.

Внешний вид

Внешний вид голландки зависит от конфигурации и схемы укладки. Например, высота может колебаться от полутора метров до нескольких этажей.

Со времен создания печи были внесены изменения в конструкцию голландки, что позволило увеличить показатели эффективности и расширить ее функционал.

Сегодня существуют несколько модификаций:

со встроенными котлами водяного отопления;
с варочными плитами;
голландка с камином.

Также различают несколько видов голландок:

Классическая. В классическом стиле голландка легко вписывается в любой интерьер, благодаря своей форме и отделке.
В виде колоны. Колонные печи были очень распространены в советское время. Такие печи работали на всех видах топлива: дровах, угле, газе. И очень хорошо себя зарекомендовали. Мы помним их по металлическому кожуху. Он использовался для увеличения теплоотдачи.

Особенности конструкции голландки

Выделяют несколько особенностей:

Наличие фундамента.
Наличие большого количества дымооборотных каналов. Минимум по три вверх и вниз. В некоторых схемах может быть устроено до 12 таких каналов.
Прямоугольная форма топки. Это связано с простотой укладки печки, не надо усложнять конструкцию арочным сводом.
Вариативная высота. В зависимости от количества этажей здания, есть возможность кладки многоэтажной печи. Что позволит отапливать несколько этажей.

Малая голландка

Также известное ее название – это малая дачная. Она способна обогреть от 16 до 20 кв.м. В качестве топлива можно использовать дрова или уголь. Высоту печи можно изменять, чередуя верхние ряды кладки, достигая нужной высоты.

Голландка с плитой

Вариант печки голландки с плитой является более сложной, и большей по ширине. Безконфорочная варочная поверхность обладает одним недостатком – готовить на ней ничего не получится, т.к. она работает по принципу тления. Ее удобно использовать для разогрева еды либо консервирования.

Печи Грум-Гржимайло

Особенностью печи Грум-Гржимайло является бесканальная система, отсутствуют какие либо дымообороты. Движение газов осуществляется не за счет тяги, а под действием силы тяжести. То есть остывшие газы опускаются вниз, выталкивая наверх более легкие, горячие газы.

Конструкция этой печи имеет, круглую форму, заключенную в металлический футляр. Ряды кирпичей укладывают в футляр, используя его в качестве опалубки. По мере увеличения высоты, футляр наращивают.

Круглые голландки

Круглая голландка

Это обычная кирпичная печь с кирпичным футляром. Для ровной кладки используется опалубка из досок. Сам футляр выкладывается с помощью облицовочного кирпича, используя песочно-цементный раствор. Сделать это самостоятельно не имея достаточного опыта очень трудно. Необходимо все точно рассчитать.

После выкладывают тело печи, используя уже глиняный раствор. Чтобы укрепить верх проемов в футляре, закрепляют бетонные перемычки. После полного высыхания приступают к облицовке печи.

Сегодня производятся готовые заготовки для круглых печей голландок. В комплекте есть все для самостоятельной кладки печи: кожух, задвижки, колосники, вьюшки, подробная инструкция для монтажа.

Названия граней кирпича и его неполных частей

В первую очередь необходимо знать, как называются грани кирпича и его неполные части.

Обозначения граней, ребер и неполных частей кирпича

У строителей приняты следующие названия граней кирпича, обозначенные цифрами на рисунке под буквой «а»:

тычковая грань (тычок);
постельная грань (постель), в зависимости от положения в пространстве может быть верхней и нижней;
ребро кирпича, иногда называют усенком;
ложковая грань (ложок).

Дальше обозначены буквами части кирпича:

полный кирпич;
трехчетверка (иногда называют девяткой);
половинка;
четверка.

Огнеупорный кирпич, цена которого довольно высока, вообще лучше не отбивать, а резать соответствующим кругом, чтобы исключить возможность неправильного раскалывания.

Огнеупорный кирпич лучше резать, а не колоть

10 основных правил по кладке дачной печи

Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.
Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.
Во время кладки следите за толщиной шва. Он должен быть 5 мм.
Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.
Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
Фундамент под печь выполняется отдельно от основного.
На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
Каждый ряд начинайте вести с угла.

Где разместить конструкцию

Многие чертежи печей рассматривают только пристенные варианты ввиду того, что проведение печной трубы проще соорудить внутри уже готовой стены. Однако существует масса вариантов, где проекты печей конструируются прямо посреди дома. Этот способ подходит только в том случае, когда требуется сложить печь в большом помещении – на малой территории она будет не только мешать, но и портить вид, также не исключено, что проходящие мимо люди будут постоянно обжигаться.

Пристенная кладка печей хороша по-своему – при таком планировании ощущается значительная экономия пространства, упрощается монтаж, снижаются расходы на отделку печи, но даже маленький сквозняк будет способствовать тому, что температура на уровне ног будет низкой. Эту проблему можно решить посредством устройства теплых полов или водяного контура.

Схема печки должна предусматривать не только саму конструкцию, но и отделы для хранения дров, угля и иного топлива. При чистке и частом розжиге возможно попадание в окружающую среду сажи и копоти, вследствие чего не рекомендуется размещать оборудование в непосредственной близи спален и гостиных. Стандартным местом, где можно сложить печь своими руками, является кухня. В этой части дома редко вешают ковры или ставят дорогую мебель, полы, как правило, покрыты линолеумом, а стены моющимися материалами.

Плиты должны быть керамическими или каменными, в противном случае возможно возгорание, ведь даже наружная часть печной конструкции имеет высокую температуру при работе.

Устье печи

Арка устья-16 выкладывается по одному-двум кружалам, закрепленным на стойках. Чтобы их хорошо закрепить, вначале закладывается окно устья. Одновременно делается углубление-паз-17 для заслонки. Устье печи-18 закрывается заслонкой из жести, которая вставляется в углубление или просто прислоняется к стенке-19. В порядовках показан вариант сложнее, где заслонка входит в углубление и плотнее закрывает варочную камеру. Для того чтобы сделать углубление для заслонки, нужно вначале из толстой фанеры сделать шаблон будущей заслонки-20. Установить его по центру и заподлицо стенки-19, временно укрепив насухо приложенными к нему кирпичами-21.

Устье — это самое узкое отверстие в кладке русской печи, которое перекрывается только аркообразной кладкой. Через него закладывается в жаровую камеру топливо, ставится посуда с пищей. Через устье надо пробираться человеку в жаровую камеру, чтобы попариться.

По устью впервые из печи выходят газы. Узкое оно для того, чтобы газы и тепло как можно дольше оставались в печи. Обычно хозяйка показывает печнику самый большой противень или чугун, чтобы по их размеру сделать устье.

Из чего состоит печь

Сегодня даже проекты печей разрабатываются дизайнерами, поэтому внешний вид может быть совершенно разным, но внутренние составляющие сложно чем-то заменить

Обратите внимание на этот раздел, изучив его подробно вы уже наполовину будете знать, как сложить печь своими руками

Топка

Она же теплообменник. Представляет собой главную часть любой обогревательной конструкции. В нее загружается печное топливо, там же производится розжиг и горение. Размеры топки прямо пропорциональны площади дома, который нужно топить. Минимальный размер стороны квадратного теплообменника составляет 40 см, максимальный редко превышает 1 метр. Кладка сердца печки своими руками возможна только при наличии огнеупорного кирпича – постоянный сильный нагрев заставит растрескаться обычные строительные материалы. Толщина стенок должна равняться половине кирпича.

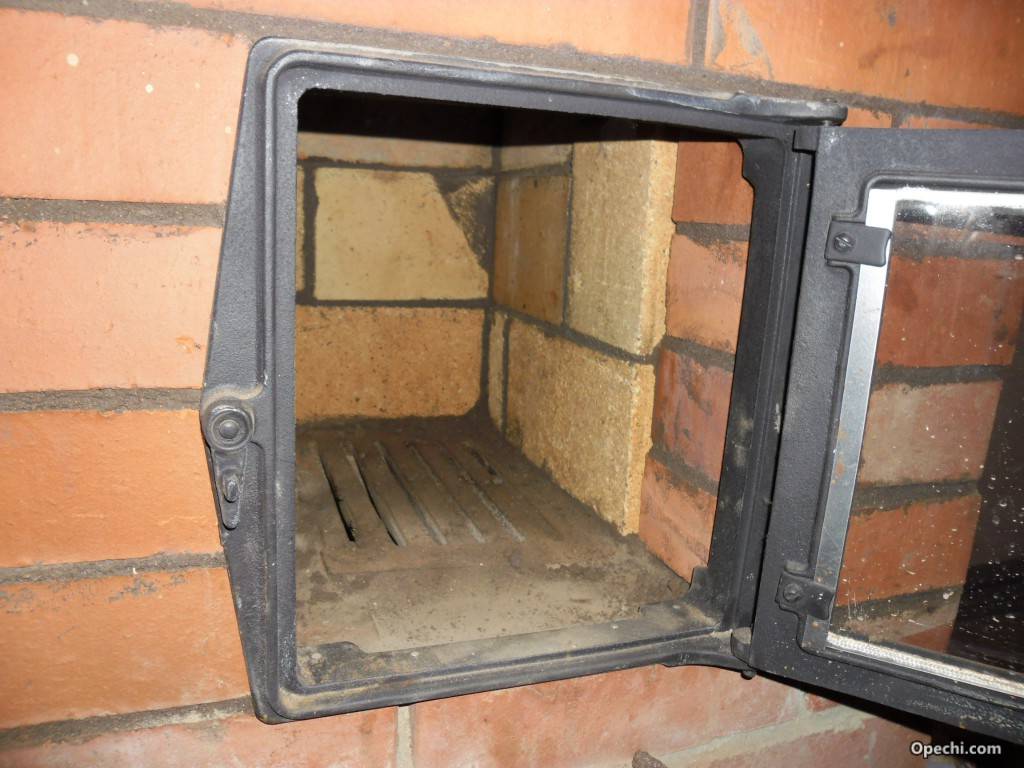

Топка кирпичной печи

Зольник

Это часть конструкции, которая на схеме печки расположена в самом низу под теплообменником. Она необходима для сбора отработанных материалов горения, зачатую ее комбинируют с отсеком для подачи воздуха. Нельзя сказать, что это ошибка, но так печной мусор может распространиться по дому. Многие проекты печей предусматривают наличие специальной трубки для подачи кислорода, поэтому на схемах изображается одна дверца, ведущая в зольник.

Дымоход

Перед тем, как сложить печь своими руками, подумайте каким образом планируется отведение копоти, ведь для монтажа дымоотвода требуется частичная разборка крыши и ее последующая герметизация. Некоторые умельцы используют вместо кирпичного дымохода гофротрубы, схожие по внешнему виду с трубами от старых вытяжек. Такие материалы не приспособлены для чистки и постоянного нагрева, они больше подходят для периодической эксплуатации, поэтому дымоход для дома лучше сложить из стандартных кирпичей.

Труба для выпуска отработанного газа должна быть по возможности прямой и без стыков. Это упростит ее очистку. Если не удается все сделать самому, то стоит подключить к делу помощников-специалистов. Печной мастер не возьмет много денег, но поможет предотвратить утечку угарного газа, сделает так, чтобы трубы и сама конструкция не дымили.

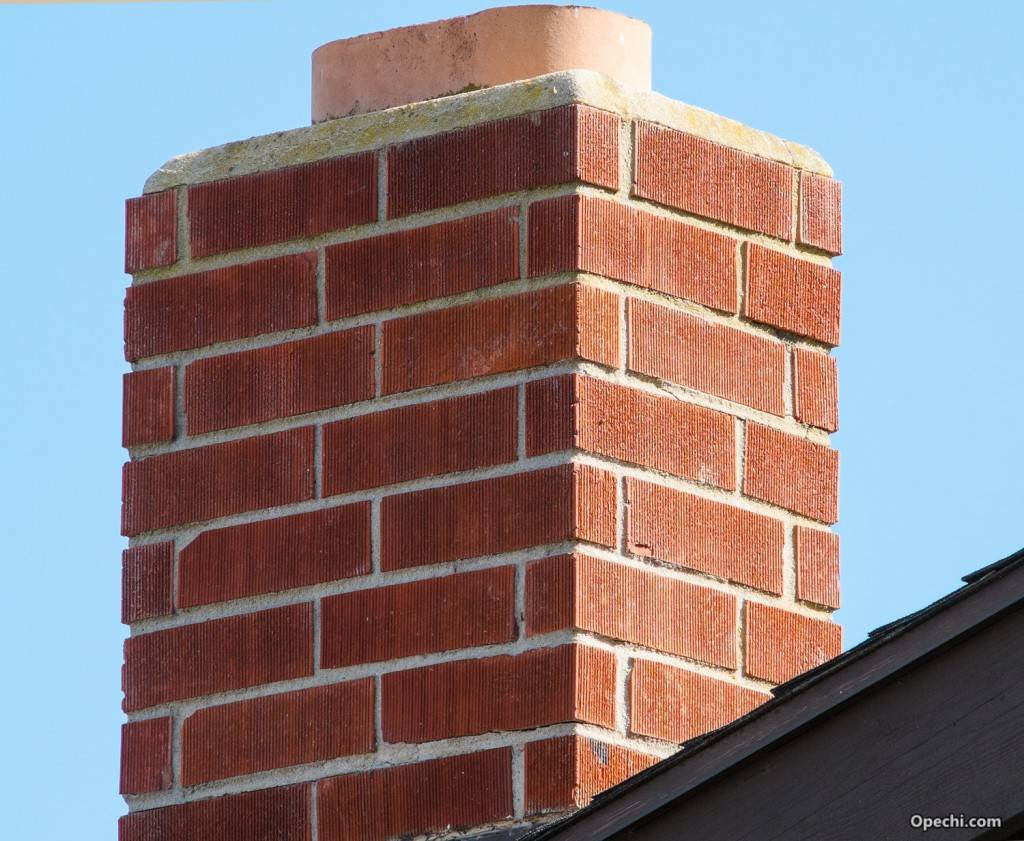

Дымоход из кирпича

Процесс укладывания пошагово

После разработки схемы кладки отопительных печей из кирпича, закупки материала и инструмента, можно приступать к выкладыванию сооружения. Чаще всего применяют схему 3 на 3 или 3 на 4. Это минимизирует затраты материала и упрощает работу мастеру. Чтобы построить простую кирпичную печь, необходимо выполнять все этапы постепенно.

Закрепление фундамента

Схема кладки предполагает заливку фундамента. Его можно провести с помощью щебня, садового или любого другого кирпича. Фундамент необходимо полностью залить цементным раствором и тщательно выровнять слой. Затем, перекрытие стоит оставить до полного высыхания и только после этого продолжать монтажные работы.

Возведение зольника и тела

Если у мастера нет достаточного опыта укладывания на 3 кирпича, первый ряд лучше выложить без применения скрепляющего раствора. Выровнять его, а уже потом переложить смесью. Чтобы поверхность была идеально ровной, можно под основной материал подсыпать сухой песок. Для дополнительной опоры также выстраивают опалубку, снимать которую можно только после полного застывания фундамента. План предполагает установку дверцы на 2—3 рядах. Чтобы минимизировать щель между кирпичом и рамой, необходимо закрепить его асбестовым шнуром.

Конструкция топки

После установки дверцы, устанавливают еще 3 ряда кирпичей не на ребро, после этого еще пара рядов из ¼ элементов. Затем производят выкладку огнеупорным кирпичом и производят установку перекрытия в виде сетки. Рядом с решеткой ставят и закрепляют цементом и проволочным шнуром основную дверцу. Над затворкой ставят небольшую жестяную основу и выкладывают на нее 2 слоя материала. Затем на огнеупорный кирпич ставится каминная решетка. Фиксируется дверца.

Закрепление дымоотвода

Правильная печь должна заканчиваться дымоходом, изготовить который можно самостоятельно. Даже если сооружение помещается в кирпичный дом, дымоотвод должен быть сконструирован. В месте, где располагается элемент происходит разделение на колодцы, которые усиливают металлическими пластинами. После этого происходит укладка кирпичей, а над крышей топчи устанавливаются сажечистки. Колодцы разделяют кирпичами и возводится потолок печи. Пространство для выхода дыма оставляют полым. Затем устанавливают карниз и выкладывают дымоотводы. После выполнения основных монтажных работ можно заняться облицовкой.
