Какой стабилизатор напряжения 220в для дачи выбрать: виды и лучшие производители + нюансы выбора

Однофазный или трёхфазный

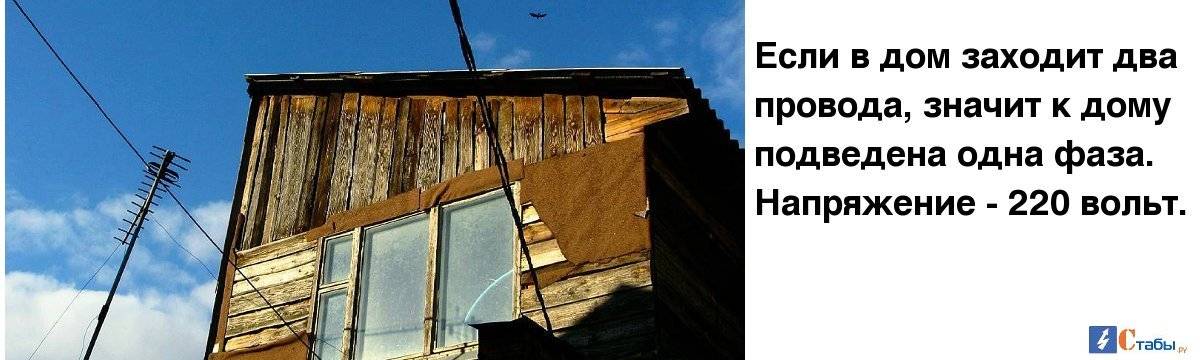

Если в доме сеть однофазная, то нужен однофазный стабилизатор.
Если трехфазная, то трехфазный или 3 однофазных (по одному на фазу).
Смысл брать трехфазный стабилизатор есть в случае присутствия трехфазной нагрузки.
Например, мощных электродвигателей в составе насоса, циркулярной пилы, станка или сварочного аппарата.
Но обычно такое оборудование не слишком требовательно к качеству напряжения и потребляет большую мощность.
Поэтому, при отсутствии сильных колебаний напряжения, есть смысл оставить трехфазные розетки, подключенные к вводному щитку, в обход стабилизатора.

Еще производитель стабилизаторов Лидер обращает внимание, что если у вас работает сварочный трансформаторный аппарат,
то следите чтобы напряжение не опускалась ниже 198 вольт. Пиковые часы будут не лучшими для производства сварочных работ

Пиковые часы будут не лучшими для производства сварочных работ.

Надежность

Надежность стабилизатора – это его выносливость в эксплуатации, срок службы без ремонта и в целом. Разные аппараты демонстрируют свой уровень, причем это зависит не только от фирмы-производителя, но и от видов самих устройств, их количества. Так, надежнее выбрать несколько стабилизаторов для защиты одной группы приборов на даче, чем один. Релейные модели считаются более выносливыми, чем сервоприводные, а симисторные (пример смотрите на фото ниже) – чем релейные. Степень надежности агрегатов со ступенчатым регулированием тоже более высокая.

Какой тип стабилизатора по мощности, фазности, точности и методу работы выбрать для дачи – это вопрос ценовой доступности и назначения, однако составить рейтинг таких устройств по их надежности и другим показателям среди фирм-производителей вполне возможно. Выбирая стабилизатор, можете учесть этот показатель. На основе статистики о поломках за 6 лет, составлен рейтинг устройств по степени надежности (исходя из качества работы и используемого материала), который может повлиять на выбор прибора:

1. Вольтер.
2. РЭТА.
3. Phantom.
4. Ortea.
5. Luxeon.
6. Лидер.
7. UPower.
8. Донстаб.
9. Forte.
10. VoTo.
11. Stabvolt.
12. Руцелаф.
13. Бастион.
14. Элекс.
15. Прогресс.

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

• релейные
• тиристорные-симисторные
• сервоприводные
• инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные – из-за своей дешевизны, тиристорные – из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего – до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус – они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения

Большинство имеют 12 ступеней – брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.

А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

• 9 ступеней – погрешность 15В
• 12 ступеней – погрешность 10-12В
• 16 ступеней – погрешность 6В
• 36 ступеней – погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Как работает стабилизатор напряжения

Чтобы определить, какой стабилизатор напряжения для дома лучше выбрать, необходимо знать основные принципы их работы, какими бывают стабилизаторы и какие параметры важные, а на что можно не обращать внимания.

По свое сути — стабилизатор представляет собой регулируемый трансформатор с обратной связью. Переменный ток из магистрали поступает на первичную обмотку и возбуждает примерно такой же ток в обмотке вторичной, к которой и подсоединены потребители. Если количество витков на первичной катушке изменить, то соответственно изменится и ток во вторичной, в которой число рабочих витков осталось прежним. На изменении соотношения количества витков и построена работа регулируемых трансформаторов.

Индуктивная связь очень надежна и не предусматривает прямого контакта обмоток — только посредством металлического сердечника. Такие трансформаторы позволяют практически мгновенно изменять параметры выходного тока, необходимо только настроить управление токосъемным устройством в зависимости от напряжения в подающей сети, чтобы при падении тока в магистрали во вторичной обмотке он увеличивался, а при превышении напряжения — уменьшался.

Управляемый трансформатор — основа всех бытовых стабилизаторов. Отличия в них касаются только схем управления.

Как выбирать стабилизатор напряжения 220В для дачи?

Любой стабилизатор напряжения для дачи, характеризуется предельным значением коэффициента стабилизации. Это число – диапазон возможных значений минимального и максимального напряжений. Поэтому перед приобретением стоит многократно произвести замеры колебаний напряжения в сети, причём лучше в течение суток, и по временам года – зимой амплитуда колебаний намного выше. Такие замеры могут быть выполнены и профессиональной аппаратурой представителями регионального «Облэнерго». Точность результатов подобного энергоаудита практически будет такой же, но за услугу придётся заплатить.

Работа стабилизатора напряжения 220В любой конструкции характерна тем, что при длительных периодах подачи пониженного напряжения, прибор действует с перегрузкой, что сокращает срок его работоспособности. В конце концов, стабилизатор может просто выйти из строя, со всеми вытекающими отсюда последствиями

Особенно это важно для однофазной сети. Поэтому данные расчётов фактической мощности потребителей увеличивают на 20…30% (большее значение – при меньшем установленном значении напряжения). Только затем к результату расчёта применяют коэффициент запаса (25…30%)

Только затем к результату расчёта применяют коэффициент запаса (25…30%).

Далее остаётся только выбрать модель стабилизатора напряжения, которая отвечает полученным результатам.

Относительно трёхфазных сетей выбор производится таким образом. Замеры тока и напряжения выполняются так же, и в той же последовательности, что уже была описана ранее, но, поскольку сеть – трёхфазная, то итоговый результат увеличивают в 3 раза. Запас по мощности в этом случае может быть ниже (не более 10%).

Технически возможно, и – с финансовой точки зрения – целесообразно приобретать три однофазных стабилизатора вместо одного трёхфазного. Однако необходимо помнить, что в этом случае каждый из них включается в свою фазу. Такой вариант недопустим, если в каждой из фаз есть значительное расхождение между мощностями (более 25%). В таком случае один из стабилизаторов 220В будет сильно перегреваться, поскольку через него постоянно будут проходить предельные токи.

Выбрать стабилизатор напряжения для дачи можно, сравнивая возможности техники от различных производителей.

Исходными критериями для выбора специалисты считают:

• Наличие функции ByPass – эта опция необходима, если падение напряжения происходит всегда в определённый период времени (например, в ночное время);
• Наличие функции задержки выходного напряжения, когда стабилизатор в течение определённого времени (указывается в инструкции производителя) способен поддерживать выходное напряжение на прежнем уровне;
• Некритичность к месту постоянного нахождения, а – для крупных приборов – возможность настенного или напольного монтажа;
• Точность стабилизации напряжения (по ГОСТ 13109 она не должна быть более ±10%);
• Скорость отрабатывания.
• Наличие у производителя сертификата соответствия.

В результате тестовых испытаний стабилизаторов 220В разных групп, реализуемых в нашей стране, было установлено, что наилучшие потребительские характеристики обеспечивают:

• Для электромеханических стабилизаторов напряжения – торговая марка ТСС, Китай (стабилизатор АСН-1500 мощностью 1.5 кВт).
• Для электронных стабилизаторов – торговые марки Sven, Китай (модель NEO R 2000) и Штиль, Россия (модель R 1200).

Была установлена и наименее удачная продукция; ею оказались изделия от брендов Finex и Powercom (оба — китайские).

В заключение нужно отметить, что выбирать стабилизатор напряжения для дачи, стоит также и по чисто эргономическим показателям. К ним относятся наличие транспортирующей ручки (или ручек), предельное количество розеток, к которым может быть подключен прибор, степень безопасности при отсутствии постоянного контроля за эксплуатацией и т.д.

Малка-угломер. Незаменимый транспортир строителя

Ручной траншеекопатель. Или как заменить бригаду рабочих?

Какие параметры учитывать при выборе стабилизатора напряжения 220В?

Выбирать подобное устройство только лишь по внешнему виду, размерам, цене или по-методу «так сказал сосед» – дело неблагодарное, рискующее затянуться. Поэтому, желательно ориентироваться в параметрах стабилизаторов. Никакой занудности в виде расчета формул я вам не предлагаю

Люди, знакомые с физикой, обратят внимание на следующие данные, а при необходимости смогут и рассчитать их

• Нестабильность выходного напряжения или внутреннее сопротивление
• Нестабильность температурная
• Частота сети переменного тока
• Выходное сопротивление, равное сопротивлению переменного тока
• Коэффициент стабилизации
• Коэффициент выравнивания пульсаций
• Коэффициент мощности
• Сопротивление внутреннее
• КПД

Выбор стабилизатора напряжения для дачи обычному покупателю можно упростить

Обращать внимание нужно на следующие параметры:

• Диапазон (т.н. «вилка») входного напряжения. Чем он шире, тем универсальнее стабилизатор напряжения. Для стабилизатора в процессе работы в разные периоды времени возможно нахождение в двух основных состояниях — в рабочем или в предельном:
  1. рабочее состояние – состояние, когда входное напряжение находится в пределах диапазона, указанного в паспорте. В этом случае выходное напряжение может иметь погрешность ±5%;
  2. предельное состояние – когда устройство работает, а электроприборы-потребители нет. Стабилизатор работает в таком режиме когда входное напряжение вышло за рамки стандартного рабочего диапазона, но не дошло до порога отключения. Работоспособность устройства в этом режиме ещё поддерживается, но погрешность выходного напряжения допускается уже до ±15-20%. Потребители вновь будут включены, как только входное напряжение снова будет в рабочем диапазоне стабилизатора.
• Функция автоматического включения. Эта функция определяет поведение стабилизатора по возвращении из предельного режим. Когда входное напряжение стабилизируется, она позволяет автоматически снова подать электропитание потребителям. При отсутствии этой функции придется делать эту процедуру вручную, одновременно контролируя сетевое напряжение — не самый удобный вариант.
• Точность или погрешность выходного напряжения – во многих моделях эта величина прямо зависит от рабочего или предельного диапазона входного напряжения стабилизатора. Производители бытовой техники обычно (но не всегда) указывают допустимый диапазон напряжений питания своих изделий. Соответственно, для стабильной работы такой техники точность стабилизатора, к которому она подключена, должна быть не хуже заявленного производителем техники диапазона. Ну а в целом — чем выше точность стабилизатора, тем лучше.
• Стойкость к перегрузкам. Некоторые электроприборы имеют высокие пусковые токи, что может влиять в эти моменты времени на выходное напряжение стабилизатора. Поэтому допустимую нагрузку по пусковым токам тоже нужно учитывать.
• Контроль за работой и выходным напряжением. В случае поломки стабилизатора или перехода его в предельный режим, устройство должно надёжно самостоятельно отключить приборы потребители, чтобы предотвратить их поломку. Это базовая функция стабилизатора.
• Очень желательно, чтобы стабилизатор имел функцию защиты от короткого замыкания (КЗ) и перегрузки (стандартная функция для качественных моделей) — в этом случае должно происходить отключение его или подключенной нагрузки. Длительность отключения зависит от мощности перегрузки. При наличии функции защиты от перегрузки устройство реагирует на диапазон мощности, превышающий допустимый. Когда напряжение вернётся в норму, стабилизатор снова включается.
• В некоторых моделях можно самостоятельно задать подстройку выходного напряжения, если разным потребителям нужно подавать немного отличающееся напряжение. Не самая нужна функция, но иногда бывает полезна.
• В сети возможно периодическое появление импульсных помех. С этим поможет справиться специальный встроенный фильтр на входе и выходе стабилизатора.
• Количество фаз. Бытовые стабилизаторы напряжения бывают однофазные и трехфазные. Дачные домики по большей части имеют однофазную электропроводку. Значит, именно такое устройство и понадобится.
• Мощность. В большинстве случаев не имеет смысла покупать стабилизатор существенно более мощный, чем выделенная на дом максимально допустимая мощность. Это может быть оправдано только если вы планируете в обозримом будущем увеличить выделяемую на дом мощность и количество потребителей электроэнергии. Чтобы определить реальную потребляемую мощность, достаточно подсчитать количество электроприборов в доме, их суммарную мощность, когда они работают одновременно, и учесть дополнительный запас мощности в ~30-40%.

Популярные модели

РЕСАНТА ACH-500/1-Ц (500 Вт)

Данный стабилизатор пользуются спросом у владельцев газовых котлов. Его мощности вполне достаточно, чтобы обеспечить работу бытовых котлов популярных марок Ariston и Navien.

Стабилизатор напряжения РЕСАНТА ACH-500/1-Ц (0,5 кВт)

Технические характеристики

• Тип стабилизатора: релейный
• Активная мощность: 500 Вт
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Точность стабилизации: 8%
• Выходное напряжение: 202-238 В
• Скорость стабилизации: 35 В/с
• Время отклика: 7 мс
• КПД: 97%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: напольное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Выходные розетки: 1
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 45 °C
• Габариты, ШхВхГ: 110х133х134 мм
• Масса: 2.5 кг

РЕСАНТА ACH-5000/1-Ц (5 кВт)

Мощности 5 кВт во многих случаях хватит для гаража или небольшой дачи.

Стабилизатор напряжения РЕСАНТА ACH-5000/1-Ц (5 кВт)

Технические характеристики

• Тип стабилизатора: релейный
• Активная мощность: 5 кВт
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Точность стабилизации: 8%
• Выходное напряжение: 202-238 В
• Скорость стабилизации: 35 В/с
• Время отклика: 7 мс
• КПД: 97%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: напольное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Bypass: есть
• Клеммы: есть
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 45 °C
• Габариты, ШхВхГ: 220х230х340 мм
• Масса: 13 кг

RUCELF SDWII-12000-L (10 кВт)

Мощный стабилизатор напряжения для дома.

Стабилизатор напряжения RUCELF SDWII-12000-L (10 кВт)

Технические характеристики

• Тип стабилизатора: электромеханический
• Активная мощность: 10 кВт
• Полная мощность: 12 кВ·А
• Тип входного напряжения: однофазное (220 В)
• Входное рабочее напряжение: 140-260 В
• Входное предельное напряжение: 130-280 В
• Точность стабилизации: 1.5%
• Выходное напряжение: 212-228 В
• КПД: 98%
• Входная частота: 50-60 Гц
• Форма выходного сигнала: синусоида без искажений
• Защита: от короткого замыкания, от перегрева, от повышенного напряжения, от помех
• Размещение: настенное
• Тип охлаждения: естественное
• Отображение информации: цифровая индикация (вольтметр отображает входное и выходное напряжения)
• Задержка запуска: есть
• Bypass: есть
• Клеммы: есть
• Класс защиты: IP20
• Влажность окружающей среды: 80% (макс.)
• Рабочая температура: 0 °C – 40 °C
• Габариты, ШхВхГ: 300х450х170 мм
• Масса: 27.5 кг
• Гарантийный срок: 365 дней

Зачем необходим стабилизатор для газового котла

В дачном домике люди живут не только летом, но и зимой. Поэтому им нужно позаботиться об отоплении. Современный газовый котел представляет собой сложную конструкцию, которая не только подает тепло по теплоносителям, но и выполняет ряд других функций. Поэтому в нем вмонтировано электронику, которая постоянно контролирует работу и вносит определенные корректировки. Основные функции, которые выполняет электронная система:

• Автоотключение котла. Система срабатывает в том случае, если нет тяги, давление в магистрали падает и огонь тухнет. Электроника отключает котел и в других экстренных ситуациях.
• Модулирование пламени. С помощью автоматики регулируется высота пламени в горелках котла.
• Защита от замерзания. Система самостоятельно запускается, чтобы не допустить повреждения внутренних элементов конструкции.

Стабилизатор для газового котла Источник goshara.ru

Современные модели стабилизаторов

Выбор стабилизатора для дачи – ответственный шаг, ведь от работы этого устройства будет зависеть стабильность работы всей бытовой технике в доме. По этой причине лучше не экономить, приобретая незнакомый и недорогой продукт, а выбирать проверенных производителей.

Например, положительные отзывы получила модель релейного стабилизатора, мощностью 5 кВт, Ресанта LUX АСН-5000Н/1-Ц. Обладает надежностью и стойкостью к перегрузкам. Из недостатков можно отметить слышимость звуков от переключения реле.

Важно знать: Как выбрать септик для дачи

Релейная модель, мощностью 10 кВт, RUCELF SRWII-12000-L отличается высокой скоростью регулировки и точностью, укомплектована удобным креплением на стену.

Релейный стабилизатор, мощностью 15 кВт, Энергия Voltron PCH 15000. Устойчив к температурам до -30С°, что делает его идеальным выбором для дачи и загородного дома.

Правильно выбранный стабилизатор 220В надежно убережет от поломки бытовую технику из-за возможных скачков напряжения в сети и продлит срок службы электроприборов.

Выбор стабилизатора напряжения для дачи по основным параметрам

Не имея элементарных знаний в электротехнике, достаточно сложно самостоятельно выбрать стабилизатор. Это обусловлено тем, что его технические характеристики должны подходить для конкретных условий эксплуатации. В противном же случае он будет плохо справляться со своей основной задачей и быстро выйдет из строя.

Перед тем как выбрать стабилизатор напряжения, нужно собрать информацию о состоянии сети, то есть определить минимальное и максимальное напряжение во время перепадов, а также посчитать суммарную мощность потребителей электроэнергии. Только после этого можно идти в магазин и покупать подходящее устройство.

Схема подключения однофазного стабилизатора напряжения

Основными параметрами стабилизаторов напряжения являются:

1. Тип электросети. Сеть может быть однофазной (220 В) или трехфазной (380 В).
2. Рабочий диапазон напряжения. Любой стабилизатор может корректировать характеристики сети в определенных диапазонах. Если напряжение сети выходит за установленные границы, то происходит автоматическое отключение потребителей от электропитания.
3. Допустимая нагрузка. Показывает, какую суммарную мощность можно подключить к выбранной модели.
4. Скорость реагирования на изменение параметров сети. Чем выше данное значение, тем больше импульсных перепадов будет сглажено.
5. Допустимое отклонение стабилизации. В современных моделях допускаются отклонения до 5%.

Типы

Стабилизаторы делятся на несколько групп в зависимости от фазности:

1. Однофазные стабилизаторы.
2. Трехфазные.

Типы приборов в зависимости от принципа работы механизма:

1. Релейные. Имеют высокую скорость регулирования, высокий коэффициент полезного действия (КПД), низкую точность стабилизации, ограниченную мощность на выходе, не влияют положительно на искаженную синусоиду. Недорогие. К ним относятся такие популярные приборы Voltron РСН-10000, Power АСН-10000, Энергия АСН-5000, UPower АСН-8000, Райдер RDR RD10000, Райдер RDR RD8000 (релейный электронный стабилизатор автомат).
2. Электромеханические (сервоприводные). Имеют высокую точность стабилизации при низкой скорости регулирования, реакции, надежности. Нет искажения дугового. высокий КПД, низкая цена. К ним относятся, например, Энергия СНВТ 10000, стабилизатор напряжения Luxeon LDS 500 SERVO.
3. Симисторные. Работают посредством ключей-симистров, которые следует замыкать либо размыкать. Бесшумные, имеют невысокую точность стабилизации, но быстро реагируют на изменения в сети, способны выдержать перегрузки. Надежные, КПД чуть ниже предыдущих видов. Цена высокая. К ним относятся LVT АСН-350С, Volter СНПТО 9 (у).
4. Феррорезонансные. Плюсы: надежные, высокоточные, с отличным быстродействием, выдерживают значительное давление. Идут в паре с конденсаторами. Минусы: маленький диапазон регулирования, не работают при перезагрузках и на холостом ходу, имеют средний КПД. Имеют большой диаметр и вес, металлический. Редкие и сравнительно дорогие. Сюда относятся стабилизатор напряжения Елтис TERRA-10000, Elim-Украина СНАФ-1000.
5. Преобразователи в режиме онлайн и с ШИМ (широтно-импульсной модуляцией). Преобразуют переменный ток в постоянный, автономные. Приемлют широкий диапазон напряжения на входе, выдают на выходе качественную синусоиду, высокоточные, имеют высокое КПД, систему вентиляции, охлаждения, защиту от замыкания в проводниках. Дорогостоящие. Volter 7, 9, 11,14 пттм.
6. Магнитные, электромагнитные, ступенчатые, на транзисторах, с управлением и другие.
