Расчет мощности для УЗО
Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:
- Простая одноуровневая схема с одним прибором защиты.
- Одноуровневая схема с несколькими приборами защиты.
- Двухуровневая схема защиты отключения.
Рассчитываем мощность для простой одноуровневой схемы
Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:
(1600+2300+500+2500)/220 = 31.3 А
Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.
Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.
Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты
Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:
- Для стиральной машины — 2300/220 = 10.5 А
- Для бойлера — 1600/220 = 7.3 А
- Для остального оборудования — 3000/220 = 13.6 А
Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.
Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

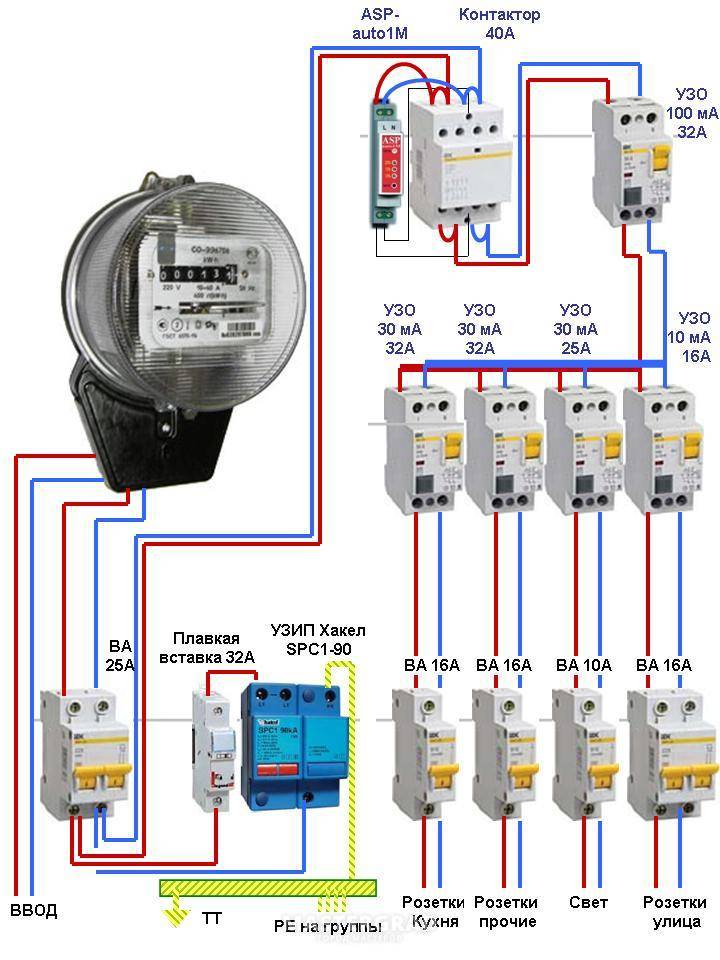

Рассчитываем мощность для двухуровневой схемы
Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.
УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).
Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.
Таблица мощностей УЗО
Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:
| Суммарная мощность нагрузки кВт | 2.2 | 3.5 | 5.5 | 7 | 8.8 | 13.8 | 17.6 | 22 |
| Тип УЗО на 10-300 мА | 10 А | 16 А | 25 А | 32 А | 40 А | 64 А | 80 А | 100 А |
Уставки дифференциальных токов
Нормы установки УЗО обязательно учитывают I∆n — этот значок на корпусе означает ток утечки, значение при котором происходит расцепление, обесточивание. Пример части диапазона: 6, 30, 100, 500 мА. Иногда отображается в Амперах (А) тогда надо разделить на 1000: 0.006 и так далее. Явление «неотпускания», когда при токовом поражении невозможно оторвать руки, появляется при 30 мА, поэтому для бытового оборудования, конструкций с которыми контактируют люди, подбирают изделия, осуществляющие расцепление при 10 мА или до 30 мА тока утечки.
Для мощного оснащения, такого как бойлеры 1…3.5 кВт и выше, для влажных условий («мокрая» автозащита) всегда берут I∆n 10 мА.
Но если кроме высокомощного потребителя на линии есть иные приборы (мощности их учитываются в совокупности) то при 10 mA утечки есть риск ложных тревог, поэтому в таких ситуациях выбирают I∆n 30 mA (СП 31-110 п. А.4.15).
Расцепление происходит в рамках 50–100 % уставки дифтока. Изделие с I∆n 30 mA разомкнет контакты при 15–30 mA. При защите двойной или с несколькими уровнями по СП 31-110 п. А.4.2 для аппарата, расположенного ближе к точке питания (вводу), рекомендуют уставку и скорость сработки (селективность) в три раза больше, чем около обслуживаемого оснащения.
Принцип действия и основные рабочие характеристики УЗО
Аббревиатура «УЗО» обозначает устройство защитного отключения. Оно обесточивает потребителей (срабатывает) в следующих случаях:
- При непосредственном прикосновении животного или человека к электроприбору или токоведущей жиле, находящимися под напряжением. Это защищает от поражения электрическим током.
- При наличии тока утечки, превышающего установленную на устройстве его величину. Возникновение утечки связано с повреждением изоляции проводов, попаданием под напряжение металлических корпусов электроприборов (например, чайников, холодильников, бойлеров, стиральных машин).
Простыми словами ток утечки – это электрический ток, который протекает от фазы на «землю» по не предназначенным для данных целей проводящим путям. В их качестве могут выступать металлические корпуса техники, трубы, арматура.
Работа УЗО основана на сравнении токов фазы (L) и нулевого проводника (N) дифференциальным трансформатором. Профессиональным языком – на обнаружении появляющегося дифференциального тока. Когда в работающей цепи все в порядке, тогда «вход и выход» соответствуют друг другу.
При попадании человека под напряжение часть тока пойдет через тело на землю. Это вызовет появление дифференциального тока. УЗО разомкнет цепь, если разница токов в проводниках L и N сравняется с установленным значением дифференциального тока отключения или превысит его.
Работа УДТ (УЗО) при утечке тока
Из-за принципа действия, связанного с фиксированием дифференциального тока, УЗО также называют УДТ (устройство дифференциального тока) или ВДТ (выключатель дифференциального тока). Это отображено на российской маркировке надписью «ВД». В международной системе УЗО обозначают буквой «F».
Параметры УЗО (УДТ)
Устанавливаемое УДТ должно соответствовать электрическим параметрам защищаемой цепи. Основные характеристики следующие:
- способ действия (управления);
- рабочий ток и форма его колебаний;
- число полюсов;
- рабочая температура;
- номинальная частота и напряжение;
- ток короткого замыкания;
- величина тока уставки (дифференциального тока защиты) и возможность ее регулирования.
Маркировка УЗО с описанием характеристик
Представленные параметры отображаются на маркировке устройств (выше на фото). По ним выбирают УЗО.
Так как УЗО служит только для защиты человека, то совместно с ним нужно устанавливать автоматические выключатели. Они используются в качестве защиты электросети и электрооборудования от перегрузок (тепловая защита) и от последствий короткого замыкания (максимальная токовая защита).
Виды и типы
Современные производители предлагают самые разные виды и типы УЗО. Два самых популярных типа агрегатов по своему внутреннему исполнению на рынке электротоваров – это электромеханические (не зависят от силы тока) и электронные (зависят). Также выделяют селективные и противопожарные устройства.
Электромеханическое
Электромеханические УЗО широко популярны в использовании и применяются в электрических цепях переменного тока. Чем это вызвано? Тем, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при самом мизерном напряжении.
Такой тип УЗО во многих странах считается эталоном качества и тем, которое обязательно к повсеместному использованию. Немудрено, ведь такое УЗО будет работоспособным даже при отсутствии нуля в сети и может спасти чью-то жизнь.
Электронное
Такие УЗО легко найти на любом строительном рынке. Разница их от электромеханических в наличии внутри платы с усилителем, для работы которой необходимо питание.
Однако у таких УЗО, как уже было сказано, есть огромный недостаток – не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если отгорел ноль, а фаза осталась, то риск поражения током никуда не девается.
Селективное
Главное отличие селективного УЗО от «собратьев» — наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка, т.е. селективности. Зачастую этот параметр не превышает 40 мс. Из этого мы делаем вывод, что селективные приборы не годятся для защиты от поражения при непосредственном прикосновении.
Ещё одной особенностью селективных агрегатов является хорошая устойчивость по реакции на скачки тока и напряжения (вероятность ложных срабатываний почти нулевая).
Противопожарное
Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения возгораний. Однако защитить человека они не в состоянии так как ток утечки, на который они рассчитаны равен 100 или 300 мА.
Обычно эти агрегаты устанавливаются в щитах учета или в этажных распределительных щитах. Их основная задача:
- защита вводного кабеля;
- защиты линий потребителей, в которых дифференциальная защита не установлена;
- как дополнительная ступень защиты (если стоящий ниже него аппарат вдруг не сработал).
Количество полюсов
Так как УЗО работает на сравнении токов, которые проникают сквозь дифференциальный орган, то численность полюсов у агрегата совпадает с числом токоведущих проводников. В некоторых случаях УЗО дозволено использовать с 4-мя полюсами для работы в двух- или трехпроводной сети.
При этом не забудьте оставить в запасе свободные полюса фаз. Агрегат будет благополучно делать свое дело не полностью, а частично, что, в общем-то, невыгодно с финансовой точки зрения, но возможно.
Watch this video on YouTube
Виды УЗО
Параметры, по которым можно подразделить защитные устройства:
- Способ управления – зависящие и независящие от напряжения;
- Назначение – со встроенной защитой от сверхтоков и без нее;
- Способ установки – стационарные и независимые;
- Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).
Электромеханическое УЗО
Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.
Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.
В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.
Преимущества:
- Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
- Сохраняет функциональность даже при обрыве нейтрального проводника;
- Имеет более простую конструкцию, которая увеличивает надежность выключателя;
- Не нуждается во вспомогательных источниках питания.
Недостатки:
Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).
Электронное УЗО
Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.
Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.
Достоинства:
- Низкая цена;
- Компактность.
Недостатки:
- Функционирует только при наличии напряжения;
- Неработоспособен при обрыве нейтрали;
- Более сложная конструкция повышает вероятность выхода выключателя из строя.
УЗО переносное и в виде розетки
Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.
Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.
Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.
Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.
Преимущества:
- Установка не требует вмешательства в электропроводку;
- Для установки не требуется помощь электрика;
- Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.
Недостатки:
- Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
- В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
- Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.
УЗО с защитой от сверхтоков (дифавтомат)
Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).
Преимущества:
- Экономичность – покупка одного устройства обойдется дешевле, чем двух;
- Занимает меньше места в щитке;
- Экономия времени в процессе монтажа.
Недостатки:
- При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
- В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
- Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.
Принцип работы и правила подключения УЗО
Устройство защитного отключения (УЗО), или дифференциальный автоматический выключатель, – это простое в использовании устройство для защиты человека в быту, реагирующее на дифференциальный ток в проводнике электроэнергии. На сегодняшний день УЗО можно назвать обязательным прибором в наших домах, но сведенья о нем минимальны. Не все понимают истинные преимущества данного прибора, поэтому начнем с главного – с его основных качеств.
Данное устройство необходимо для обеспечения электробезопасности в жилом или рабочем помещении. Если на линии установлен только автомат, защищающий ее от перегрузок, сохраняется опасность поражения током для человека при аварии или касании оголенного провода на все сто процентов. Крайне опасным для человека являются 0,05 А. Это ток, при котором человек не может оторваться от провода самостоятельно. Для того чтобы предотвратить случаи поражения электрическим током, и был придуман данный прибор.
Принцип работы
Через устройство проходит ноль питания и фаза. Таким образом, устройство определяет силу тока на входе и, соответственно, на выходе. Если оба эти показателя равны, то ничего не происходит, но как только произойдет так называемая утечка, УЗО сработает, отключив линию.
Перечислить все случаи, при которых УЗО работает бесперебойно, очень сложно, но для общего понимания картины можно указать наиболее часто встречающиеся из них:
- неправильный монтаж проводки,
- пробои на корпус в технике,
- неверный монтаж в щитке и другие опасные случаи.
Иногда УЗО срабатывает при возникновении заведомо опасной ситуации. Это может случиться, если шланг стиральной машины имеет металлические элементы и при этом подключен к водопроводу.
Правильный выбор устройства
Разобравшись с принципом работы УЗО, нужно научиться правильно выбирать то, что подходит именно вам. Стоит также отметить, что если вы используете УЗО, то это не избавляет вас от покупки и установки автомата. Итак, выбор устройства определяют три важных параметра:
- Ток утечки. Это самый важный параметр прибора. В очень влажных помещениях используют УЗО с очень высокой чувствительностью в 10 мА (0,01 А). Для бытового использования подходящим является устройство с током утечки в 30 мА (0,03 А), а УЗО 100 и 300 мА предназначены для установки на ввод в целое здание.
- Номинальный ток контактов. Он обозначает номинал тока, который необходим электрику при подборе начинки для щитка. Обозначается он на устройстве цифрами 16, 25, 40 и т. д.
- Категория тока утечки. На рынке чаще всего представлены устройства двух типов: А и АС. Стандартным считается тип АС. Такое устройство будет чувствительно к переменному току утечки, что является самым распространенным случаем. Тип А встречается реже, однако он является более чувствительным, поскольку контролирует также пульсирующий ток. По этой причине стоимость устройства типа А несколько выше. Также можно увидеть в продаже устройства типа В для выпрямленного тока (в быту они не используются), типа S для использования в сетях с АВР и типа G для тех же сетей, но с иной временной выдержкой. Типы G и S предназначаются для установки нескольких устройств одновременно.
Если ваш основной вид деятельности никак не связан с электрическими сетями, доверьте подбор устройства профессионалу. Это сэкономит ваши средства и время.
Дифференциальные автоматы, устройства защитного отключения CHINT.
Подключение устройства
Подключение УЗО следует доверить профессионалу. Поскольку нюансов в процессе монтажа много, электромонтер должен иметь как минимум третий разряд. Каждое устройство имеет в комплекте схему подключения. Она довольно проста, специалисту лишь требуется правильно рассчитать количество автоматов на одно устройство. Если речь идет о квартире или о частном доме, как правило, устанавливают автомат и УЗО номиналом выше, чем у автомата. Это правило необходимо для устойчивой работы цепи.
Если требуется установить два защитных устройства, то необходимо исключить объединение нулевых проводников, что заведомо приведет к утечке. Порой щиток комплектуется так, что при установке УЗО размеры его становятся просто огромными. Некоторые электромонтеры разбивают автоматы не только по одному на комнату, но и порой выделяют один из них под какой-либо прибор. В таких случаях возможна установка одного защитного устройства на несколько автоматов. Для этого необходимо точно рассчитать сумму номиналов автоматов и выбрать УЗО номиналом выше этой суммы. Допускается установка УЗО максимум для пяти автоматов.
При правильном подборе УЗО и его грамотной установке оно прослужит вам долгое время и обезопасит от утечки тока.
Важность мероприятия
Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:
- Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
- Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
- Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.
Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.
Это интересно: Как правильно соединить алюминиевые провода — разбираем со всех сторон
Варианты схем
Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.
Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.
УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.
Подключение УЗО без заземления может быть выполнено двумя способами.
Подключение на вход
При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.
Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.
Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.
Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.
Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.
Подключение на входе и на отходящих ветвях
Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.
Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.
Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.
Наглядно общий принцип подключения УЗО на следующем видео:
