Технология обустройства системы водоснабжения частного дома из скважины
Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:
- требуемый суточный объем потребления;
- место расположение скважины или колодца;
- точка входа трассы в здание;
- количество сантехнических приборов.
На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.
Последовательность обустройства домашнего водопровода:
- Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
- Установить кессон.
- Проложить трубопровод к фундаменту здания.
- Завести в здание.
Как провести воду из скважины в дом обустройство источника
Проведение воды из скважины в дом.
Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.
Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.
Магистраль для системы водоснабжения частного дома
Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.
Выбор и монтаж насосного оборудования для водоснабжения загородного дома
Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:
Монтаж насосного оборудования.
- Глубина колодца.
- Динамический и статический уровни.
- Диаметр выработки.
- . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
- Расстояние от фильтра на до самой высокой точки потребления.
При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.
Последовательность монтажа:
- На обсадную трубу установить фильтр грубой очистки.
- Всасывающий патрубок насоса снабжают .
- На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
- Заземляют устройство.
- Подключают магистраль и электропитание.
- В рабочую камеру механизма заливают воду.
- Запускают станцию и проверяют герметичность соединений.
Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.
Летний или зимний водопровод?
В зависимости от цикличности использования существуют два варианта водопровода:
— круглый год (зима);
— сезонная (летом).
Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.
Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.
Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.
Самая простая летняя система водоснабжения
Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.
Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.
Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.
Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.
Подключение поливочных шлангов пластиковыми фитингами
Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.
Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.
Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.
Водопровод на даче своими руками видео
Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.
Открытая система из пластиковых труб
Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.
— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.
— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.
Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы
Особенности автономного водоснабжения
Перед тем, как разрабатывать схему водоснабжения, закупать оборудование и монтировать его, необходимо учесть несколько критически важных параметров:
- дебит скважины, то есть ее производительность, не должна быть менее двух кубометров в час, это минимальное значение для большинства насосов;
- возраст – не менее 7 месяцев, более «молодые» должны пройти естественный процесс «созревания», в водоносном горизонте должен намыться естественный фильтр;
- состав и характеристики воды – жесткость, количество и характер примесей, органолептические характеристики.
Вскрытый горизонт
Производительность скважины

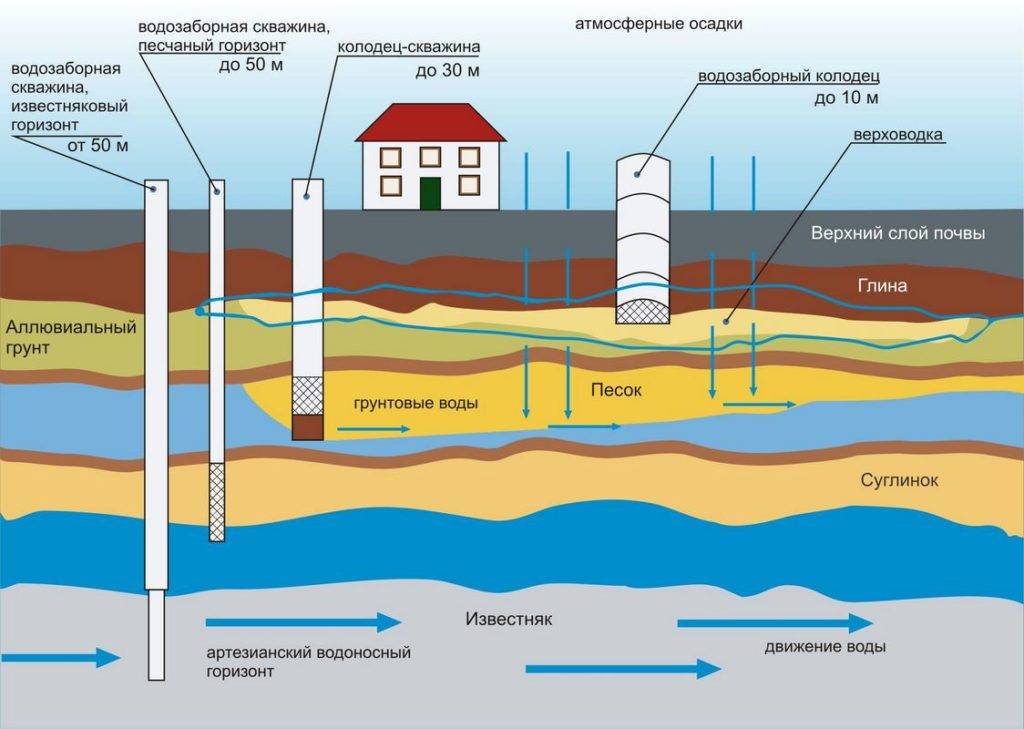

Забор воды производится с различных горизонтов – от 3 до 150 метров. Глубина зависит от местности и характера грунтов. Разведка вод – процесс крайне сложный, поэтому до непосредственного бурения сложно понять, на какой глубине будет найдена вода и какового она будет качества. Вот несколько примеров:
Грунтовая вода может встречаться на глубине от 3 метров и ниже. Она легко извлекается, однако дебит не велик из-за того, что нет естественного напора. Запасы могут быть значительными, а могут иссякнуть через пару лет. Качество воды удовлетворительное, для таких глубин характерно ухудшение органолептических показателей в период половодья или продолжительных ливней.
Песчаная скважина
Межпластовые воды – это водоносные горизонты, которые расположены ниже грунтовых вод, между слоями глины или в трещинах скальных пород. Они могут иметь повышенную минерализацию. Дебит высокий, в 90% случаев для бытовых нужд забирают именно межпластовую воду.
Новая скважина
Артезианский источник – это вода из скальных слоев, которая при открытии бьет фонтаном. Возможно обнаружение на глубине от 100 метров, но это случается редко из-за особенностей используемого бурового оборудования, которое не способно преодолеть скальные слои.
Особенности подачи
С какой бы глубины не поступала вода, всегда требуется усиление напора. Трубы, арматура, бытовые приборы рассчитаны на определенный напор воды. Если он будет меньше необходимого, на всех внутренних поверхностях станут задерживаться отложения. В быту это будет заметно по таким признакам, как появление ржавых отложений на сетчатых фильтрах, гнилостный запах из стиральной и посудомоечной машины. Малый напор грозит застоями в канализации.
Ржавчина на сетчатом фильтре смесителя
Используемые насосы всех типов рассчитаны на работу при плюсовых температурах. Замерзания воды допускать нельзя, поэтому придется основательно утеплить как саму скважину, так и кессон и трубы, ведущие к дому.
Компактная теплая камера
Укладка трубопровода
Пятый, финальный шаг – проведение трубопровода от скважины непосредственно в дом. Начинается работа с обустройства траншеи – ее выкапывают ниже глубины промерзания почвы. Траншею утрамбовывают песком и щебнем – на полученную подушку укладываются трубы от скважины.
Для обустройства трубопровода рекомендуется использовать металлопластиковые, ПВХ или полиэтиленовые трубы. Их обязательно утепляют. Для этой цели может применяться или пенопластовая скорлупа, или специальный греющий кабель – второй вариант более эффективен и надежен.
Чтобы обеспечить еще более качественную теплоизоляцию, водопроводные трубы помещают или в гофрированную, или обычную канализационную трубу увеличенного диаметра. В нее же проводят и кабель питания насоса – в последующем его подключают к коробке питания, установленной непосредственно в доме.
Трубы от скважины рекомендуется заводить в жилище через подвал, но если такой возможности нет, можно задействовать наружные стены. Но при этом трубопровод нельзя изгибать – лучше соединять отдельные участки труб с помощью специальных муфт.
Подключение внутри дома
Когда трубопровод будет проведен в дом, следует выполнить разводку труб с последующим их подключением ко всем имеющимся точкам водопотребления.
Трубопровод в дом
Устройство водоснабжения из скважины подразумевает уличную прокладку трубопровода подачи воды от кессона до дома. Собирается такой водовод из стальных либо пластиковых трубных изделий. По типовой схеме он укладывается в земле на глубине ниже точки промерзания почвы.
Устройство трубопровода
Если грунт на участке по зиме промерзает ниже 1–1,5 метров, то водопроводную трубу от скважины до ввода в коттедж лучше проложить поверху или с небольшим заглублением. Однако выполнять систему водоснабжения подобным образом разрешается только при должном утеплении трубопровода. Причем теплоизоляционный материал следует выбирать максимально устойчивый к влаге. В земле утеплитель неизбежно намокнет и промерзнет, заморозив при этом и водовод.
Информация о трубах
Водопроводные трубы из сшитого полиэтилена
Сшитый полиэтилен для подвода к водоразборным точкам используется, как правило, при необходимости подземной прокладки, особенно когда траншея прокопана не по прямой линии, а с поворотами. Такой материал гораздо дешевле полипропилена и металлопласта, поэтому в 99% случаев именно его используют на участке между домом и скважиной. По цвету он может быть разным (синим, жёлтым, красным, но чаще всего – чёрным).
Фитинги для полиэтиленовых труб
Для стыковки, разветвления, переходов на другой диаметр и поворотов полиэтиленовых труб используются специальные резьбовые фитинги: переходники, муфты, тройники, уголки (колена) и редукции, которые вы видите на фотографии. У таких соединений есть явное преимущество – они сделаны из полиэтилена, не подверженного коррозии и их не нужно сваривать.
| Допустимое перманентное давление до 6 атм | |||
| Внешний ø мм | Внутренний ø мм | Толщина стенки, мм | Масса кг/мпогонный |
| 25 | 21,4 | 2,0 | 0,151 |
| 32 | 27,76 | 2,0 | 0,2 |
| 40 | 35,4 | 2,3 | 0,286 |

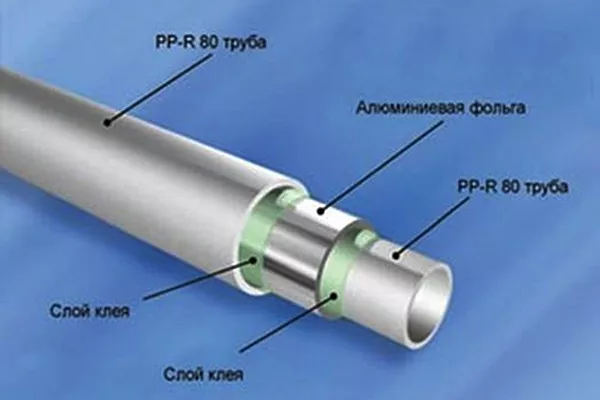

Труба PPR PN-20 в разрезе – указаны все имеющиеся слои
Полипропиленовые трубы (PPR) дополнительно маркируются такими буквами, как PN-x атм, где x означает, что такая труба способна выдерживать такое то постоянное давление на протяжении 50 лет. Они могут быть фольгированнымми (PN-20 и PN-25) и без армирования (PN-10 и PN-16). В домашних условиях для монтажа обычно применяют PPR PN-20 как для холодной и горячей воды, так и для отопления (PPR PN-20 ещё называют универсальной трубой).
| Показатели | PN-10 | PN-16 | PN-20 | PN-25 |
| Рабочее давление, атм | 10 | 16 | 20 | 25 |
| Рабочая температура, ⁰C | 45 | 60 | 95 | 95 |
Таблица рабочих параметров полипропиленовых труб
Считается, что PN-10 и PN-16 предназначены только для холодной воды и это подтверждается практикой, но при этом PN-10 пригодно разве что для оросительных систем, хотя PN-16 всё-таки можно укладывать для разводки водоснабжения. А вот PN-20 используют чаще всего, причём, как для ХВС и ГВС, так и для отопления. У PN—25 несколько толще стенка, но сантехники такую PPR используют крайне редко по той причине, что армирующая алюминиевая фольга находится очень близко к поверхности. Для того чтобы сварить PPR с каким-либо фитингом её сначала обрабатывают шайвером, срезая верхний слой вместе с армированием и только после этого сваривают.
Полипропиленовые фитинги и кронштейны
У полипропиленовых фитингов и кранов эксплуатационный ресурс идентичен трубам, то есть, это 50 лет гарантии, которую дают нормальные (имеющие патент) производители на свою продукцию. Конечно, тот же PPR кран выглядит не так красиво, как стальной или медный, но вы видели где-нибудь металлическую запорную арматуру, на которую бы кто-то из производителей дал такую гарантию по сроку годности?! Конечно же, нет, и в этом заключается главное качество полипропилена и его одобрение всеми профессиональными сантехниками.
Подбор насосной станции
Важно правильно подобрать насос для дачного водоснабжения. Насосы бывают поверхностными и погружными
Подбираем насосную станцию
Итак:
- Поверхностные устройства подходят для установки в доме и хозпомещении, они способны качать воду, которая находится на глубине не более 9-ти метров.
- Монтаж погружных насосов производят в глубоких скважинах и колодцах, с их помощью можно качать воду, глубина залегания которой составляет 10-150 м.
Насосная станция – более удобный вариант, она состоит из таких элементов как гидроаккумулятор, насос, подводящий шланг и реле давления. Такие станции очень распространены, их продают повсеместно.
Самыми известными считаются те насосные станции, которые имеют центробежный самовсасывающий насос и встроенный эжектор:
- Они предназначены для источников не глубже 9-ти м и подачи воды на высоту до 40 м.
- Для того чтобы станция заработала, заливное отверстие нужно заполнить водой так, чтобы она лилась через край, затем необходимо закрыть крышку и включить насос. Сначала будет происходить прокачка воздуха, со временем поступит вода.
- Чувствительность насосной станции данного типа к воздуху в системе незначительная. Чтобы его спустить, достаточно просто открыть клапан (кран). Такой агрегат подходит для забора воды, расположенной на небольшой глубине.
- Насосную станцию устанавливают в кессоне или приямке. Ее монтаж можно производить и в самом доме, но только при наличии незначительного расстояния между ним и скважиной или колодцем.
Если вам нужна система, которая будет выполнять очистку воды для где глубина до 45 м, тогда будет наилучшим вариантом купить насосную станцию с центробежным самовсасывающим насосом, в ней есть установленный внешний эжектор. Она используется и в тех случаях, когда вода находится далеко от дома и расстояние составляет 20-40 метра.
Возможна установка систем в хозпомещении и жилом здании:
- От насосной станции прокладывают две трубы, на своем конце они имеют эжектор, и погружают их в источник воды.
- Одна труба подает воду в эжектор, а вторая – для ее подачи в дом.
- Станция с внешним эжектором чувствительна к нахождению воздуха внутри системы, но зато ее можно установить во внутренней части строения. При этом а эжектор в источнике водозабора.
Перед тем как обустроить водоснабжение и приобрести насосную станцию, проверьте производительность источника, объем потребления воды, напор в системе, уровень зеркала. Чтобы вода поступала в дом бесперебойно, тогда следует подбирать насосную станцию, чтобы она не была выше источника водоснабжения, но должна быть выше уровня возможного потребления воды.
Зимнее водоснабжение на даче (видео)
График водоснабжения на дачном участке
Назовем этот пункт материала именно так, ибо на данном этапе, вам необходимо будет точно решить, нужна вода только летом или еще и зимой. Естественно, если дача только для посадки овощей и фруктов, и находится она далеко за городом, то следить за водой, своевременным отключением и пломбами, будет намного проще (всего два раза в год, во время включения и выключения в сезон), чем платить за кубометры в случае порывов. Это, конечно же, только летнее водоснабжение.
Если же дача – это обжитый дом, где вы бываете постоянно, то нет никакого смысла перекрывать воду на зиму, можно просто постоянно платить за ее потребление по счетчику, то есть, выбирайте круглогодичное водоснабжение дачи.
Трубы для водоснабжения дачи
Схема обеспечения дачи водой потребует от вас не только правильно выбрать трубы, но и проложить их по участку, а также, обеспечить их определенной защитой. Если вы определили, что вам необходимо водоснабжение дачи зимой, то позаботьтесь и о том, чтобы вода не замерзала в трубах при сильном морозе. Это значит только одно, что потребуется корректная закладка труб на определенную глубину, обязательная установка смотровых колодцев с запорными кранами, а также утепление труб.
Подключение системы водоснабжения
Теперь, только помощь опытного специалиста, который расскажет, как собрать все воедино, или же простейшие собственные навыки и наш материал в помощь, где мы описывали водопровод на даче.
Подключение должно быть проведено очень правильно, тем более, если вы заводите воду в жилую постройку.
Внутренние работы
Теперь остается только распределить трубы внутри дома, установить запорную арматуру, смесители, канализационные выводы и стоки, но не забыть и о том, что холодной воды в доме недостаточно, ведь если проводить дорогие работы, то включать в их список и полное горячее водоснабжение дачи. Принять ванну или душ, устроить уборку, или даже элементарно, перемыть посуду в таком случае будет куда проще.
Здесь вам не понадобится особенных знаний, не обязательна и схема (разве что вы будете заводить горячую воду на территорию централизованно), а достаточно будет хорошего бойлера, литров на 100, и проблема будет решена.
Если используем глубинный насос
Такая схема водопровода на даче или в коттедже своими руками будет работать по принципу водонапорной башни. То есть вода, подаваемая в резервуар, под воздействием перепадов высоты между точками подачи воды и резервуаром имеет оптимальное давление, равное 0,1 атмосферы на 1 м столба воды.
Устройство такой схемы водопровода проводим следующим образом:
На глубину скважины опускаем погружной насос, закрепленный на страховочном стальном тросе
При этом важно, чтобы агрегат не достигал дна, а оставался в подвешенном состоянии приблизительно на 50 см от забоя. Это позволит уберечь устройство от заиливания и последующего выхода из строя.
Выше погружного насоса при устройстве водопровода нужно смонтировать обратный клапан. Такой механизм не позволит воде в трубах стекать обратно в скважину
То есть, после подкачки воды в трубопровод жидкость не станет стекать назад после выключения насоса.
Следующий шаг — устройство трубопровода. Здесь лучше использовать пластиковые трубы диаметром 32 или 40 мм, которые отлично стыкуются с патрубками насоса. Здесь же с трубопроводом стоит проложить и трехжильный электрический кабель для питания насосного оборудования.
Такой механизм не позволит воде в трубах стекать обратно в скважину. То есть, после подкачки воды в трубопровод жидкость не станет стекать назад после выключения насоса.
Следующий шаг — устройство трубопровода. Здесь лучше использовать пластиковые трубы диаметром 32 или 40 мм, которые отлично стыкуются с патрубками насоса. Здесь же с трубопроводом стоит проложить и трехжильный электрический кабель для питания насосного оборудования.
Теперь устанавливаем реле давления, которое будет регулировать давление в трубах и частоту включения/выключения насоса. Благодаря такому устройству можно избежать образования воздушных пробок в водопроводе.
Установка гидроаккумулятора
Причём важно знать, что чем больше будет его ёмкость, тем меньшее количество раз будет срабатывать на включение/выключение насос. А это существенно продлевает срок его службы.
Также для продуктивного водоснабжения из скважины нужно подключить к водопроводу и защиту от сухого хода. Это позволит уберечь насос от сгорания в случае падения уровня воды в скважине.
В последнюю очередь производится устройство всех сантехнических точек в коттедже или на даче.
Это позволит уберечь насос от сгорания в случае падения уровня воды в скважине.
В последнюю очередь производится устройство всех сантехнических точек в коттедже или на даче.
https://youtube.com/watch?v=q9xeuUNJMbU
Устройство источника выбираем самый лучший
Еще до начала работ необходимо выбрать наиболее подходящую систему подведения воды к дому
На этапе планирования важно решить 2 задачи:
- выбор наиболее подходящего источника;
- поиск оптимального места для установки — от этого будет зависеть схема подвода жидкости.
Виды
Водоснабжение дома может обеспечить песчаная или артезианская скважина. Эти варианты различаются по типу оборудования, производительности и стоимости, поэтому перед тем как провести воду в дом, следует изучить все основные характеристики.
Песчаная. Такая скважина отличается относительно небольшой глубиной — в пределах 10-50 м. Из этого слоя удается извлечь чистую воду, однако обойтись без фильтров не получится. Объясняется это возможным присутствием в жидкости различных примесей.
Из преимуществ стоит назвать сравнительно небольшие затраты на покупку оборудования и бурение. В списке недостатков — небольшой срок службы (около 10-15 лет) и малая производительность. Такое устройство водопровода может подавать не более 5 куб.м/час. Чаще всего песчаные скважины рекомендуют для установки на даче или в небольшом коттедже, где проживают 1-3 человек.
Артезианская. Для такого источника необходимо делать скважину глубиной от 100 м и более. Есть у такой скважины в частном доме плюсы и минусы. Из преимуществ выделяют:
- Высокая производительность — около 10 куб.м/ч. Благодаря таким показателям источник может обеспечивать водой участок и коттедж с 4-6 жильцами.
- Чистая вода.
- Длительный срок эксплуатации до 50 лет.
Выбор места
Расположение скважины крайне важно, так как эта схема влияет на удобство эксплуатации и срок использования. Наиболее важными являются несколько показателей
- В доме или вне дома. Несколько лет назад была востребована скважина внутри дома. Этот вариант является максимально удобным в тех коттеджах, где кухня размещается в цокольном помещении. Недостатком можно назвать сложность промывки оборудования в случае его засорения. При выходе из строя первого источника бурить скважину рядом второй раз не получится. Чтобы облегчить доступ к основному оборудованию, стоит выбрать место за пределами дома.
- Удаленность от септика или выгребной ямы. На супесях и суглинистых грунтах водонасосное оборудование должно располагаться на расстоянии от 20 м и более от выгребных ям. Если речь идет о песчаном грунте, то бытовые стоки должны быть на удалении 50 м и более.
- Расстояние до фундамента. Небольшой колодец для водоснабжения в частном доме должен находиться на расстоянии 5 и более метров от фундамента. Объясняется это тем, что при всасывании жидкости со скважины насос будет вытягивать и мелкие частицы рыхлого грунта. Если на территории планируется установка артезианского источника, то он мало влияет на слои грунта.
- Стоимость. Чем дальше от коттеджа будет находиться колодец, тем больше вложений потребуется для прокладки водопровода.
Технология обустройства системы водоснабжения частного дома из скважины
Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:
- требуемый суточный объем потребления;
- место расположение скважины или колодца;
- точка входа трассы в здание;
- количество сантехнических приборов.
На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.
Последовательность обустройства домашнего водопровода:
- Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
- Установить кессон.
- Проложить трубопровод к фундаменту здания.
- Завести в здание.
Как провести воду из скважины в дом обустройство источника
Проведение воды из скважины в дом.
Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.
Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.
Магистраль для системы водоснабжения частного дома
Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.
Выбор и монтаж насосного оборудования для водоснабжения загородного дома
Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:
Монтаж насосного оборудования.
- Глубина колодца.
- Динамический и статический уровни.
- Диаметр выработки.
- . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
- Расстояние от фильтра на до самой высокой точки потребления.
При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.
Последовательность монтажа:
- На обсадную трубу установить фильтр грубой очистки.
- Всасывающий патрубок насоса снабжают .
- На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
- Заземляют устройство.
- Подключают магистраль и электропитание.
- В рабочую камеру механизма заливают воду.
- Запускают станцию и проверяют герметичность соединений.
Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.
Как провести водопровод из скважины в частный дом
Погружная модель насоса лучше всего подходит для водопровода в частный дом с источником-скважиной. Её мощности хватает для подъёма воды на 20 метров ввысь. Существует поверхностный насос, но он поднимает воду максимально только на 8 метров. Устройство водоснабжения нужно изолировать от загрязнения воды специальной металлической коробкой (кессоном). Обустройство водопровода от скважины начинается из сбора кабеля, троса для страховки и трубы, обмотанной алюминиевым скотчем.
Затем к комплекту прицепляют насос и спускают всё в отверстие скважины. Часть шнура вне источника, оснащают утеплительным материалом и погружают в углублённость оптимального размера, прокопанную от источника к дому. Траншея, глубина которой гарантирует недосягаемость кабеля морозом. В помещении ставят бак, блок регулировки для зашиты от перепадов напряжения в сети и от перегрева.
Необходимое оборудование
Для обустройства водонапорной системы на даче понадобится:
- погружной скважинный насос – его вид и мощность зависит от глубины скважины, необходимого объема воды и характера системы;
- трубы ПНД – обычно на 32 мм. Реже требуется труба на 40 мм, если выход составляет 1 ¼”;
- скважинный оголовок;
- фитинги для стыковки труб;
- кабель с влагозащитной оболочкой –для подключения насоса;
- термоусадочная муфта для подключения кабеля к насосу;
- зажимы для троса из нержавейки;
- термофен или газовая горелка;
- фильтры – в зависимости от типа скважины и места установки;
- накопительный бак, если нужен.
Если используются другие трубы – ПВХ, ППР – потребуются другие соединительные элементы и специальные инструменты для пайки.
