Введение

Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:

  1. пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
  2. пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
  3. пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.

Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!

Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.

Пылесосы с циклонным фильтром

Отличие циклонного фильтра от других – система всасывания и метод обработки мусора. С виду это обычный цилиндр с фильтром, но процедура втягивания и завихрения потока проходит несколько этапов.

Особенности конструкции

Под действием центробежной силы происходит отделение мусора от воздуха, что предотвращает его проникновение обратно с выхлопом в комнату. Колба, где происходит процесс завихрения, обычно состоит из прозрачного пластика, поэтому можно видеть не только засоренность, но и работу циклона.

Принцип работы

Воздух с мусором втягивается пылесосом в боковое отверстие фильтра, тем самым создавая центрифугу. При спиралевидном завихрении мусор отделяется от основного потока и прислоняется к стенкам емкости. Микрочастицы пыли кружатся дольше, а могут и вовсе оставаться в потоке. Для ее фильтрации уже установлен другой фильтр в виде поролона или ткани. Многоуровневая чистка требует к себе высокой мощности, поэтому при покупке пылесоса учитывайте данный параметр в первую очередь.

Популярные марки пылесосов с циклоном

Наиболее популярные марки пылесосов с разными типами конструкций:

  1. Dyson. Бренд выпускает в основном вертикальные беспроводные пылесосы. Основное отличие от аналогов заключается в универсальной и углубленной очистке воздуха, практически не пропускающей микрочастицы пыли.
  2. Samsung. Знаменитая марка популярна среди любителей горизонтальных пылесосов. Компания регулярно разрабатывает уникальные технологии, которые повышают качество и удобство при уборке дома. Из последней можно выделить функцию Anti-Tangle, которая значительно увеличивает обороты двигателя. Соответственно скорость завихрения также меняется и не позволяет длинному мусору наматываться на фильтр.
  3. Xiaomi. Китайский бренд славится своими роботами-пылесосами, которые обширны большим разнообразием функций. Несмотря на маленькую конструкцию, пылесос имеет высокую мощность. Тем не менее, пылесборник небольших размеров забивается достаточно быстро.

Советы по эксплуатации

Уход за циклонным фильтром достаточно прост – отсоедините конструкцию от пылесоса и откройте. Высыпьте мусор, и вставьте фильтр обратно. В отличие от аква-функции, емкость не нужно промывать водой, однако, при необходимости можно вытереть мокрой губкой с мылом или чистящим средством. Главное условие – высушить фильтр перед уборкой, поскольку остатки пыли могут скопиться в единую массу и заблокировать свободный проход воздуха, что может привести к поломке прибора.

Как выбрать пылесос с циклонным фильтром

На рынке можно встретить большое разнообразие марок с огромным списком функций, однако не все они будут востребованы в процессе эксплуатации. Выбирайте пылесос только среди уже зарекомендовавших себя брендов, поскольку дешевые устройства с большим функционалом могут не соответствовать действительности и быстро выйти из строя.

Также нужно определиться с типом пылесоса. Если уборка будет производиться в одной или нескольких комнатах с небольшими накоплениями мусора, купите вертикальную конструкцию с сетевым шнуром или аккумулятором. Циклонный фильтр в них работает довольно эффективно, при этом легко снимается и чистится.

Для больших помещений и клининговых компаний рекомендуется выбирать среди горизонтальных пылесосов, так как у них большая мощность и емкостный пылесборник. Центрифуга в этом случае работает быстрее, что позволяет качественно вычищать поверхность от пыли.

Тонкости подключения самодельного циклона

Собранный своими руками циклон (фильтр строительного назначения) подключается для работы простым образом.

Входной (боковой) канал соединяется гофрированным гибким шлангом или другим подобным аксессуаром с рабочим инструментом, например, с каналом электрического лобзика.

Выходной канал (верхний патрубок) подключается непосредственно к входному гнезду пылесоса вместо рабочей насадки.


Схема соединения – подключения циклона в пару к бытовому пылесосу и строительному инструменту, конструкция которого поддерживает функцию отсоса мусора

Сначала в работу включается пылесос, затем для нужных целей применяется строительный инструмент. В результате выполняемое действие, допустим, распил доски электрическим лобзиком, проходит без выброса стружки и мелкой пыли в окружающую среду.

Побочный продукт рабочей операции полностью направляется в циклонный сепаратор, где фильтруется должным образом.

Любители самоделок могут попробовать полностью собрать пылесос, который можно использовать в мастерской или в доме. Пошаговый инструктаж по изготовлению практичного агрегата представлен в этой статье.

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Как устроен циклонный сепаратор?

Внешне циклонный сепаратор можно охарактеризовать как сосуд цилиндрический формы, нижняя часть которого имеет конусообразное исполнение. Верхняя часть сосуда содержит два отверстия – входное и выходное, через которые, соответственно, входит и выходит поток воздуха.

Внизу сосуда – по обрезу конусной части — также есть отверстие, сквозь которое выходит отсеянный (отфильтрованный) мусор.

Одно из верхних отверстий (входное) оборудуется каналом, за счёт которого входящий поток воздуха поступает в циклон по касательной линии.

Учитывая цилиндрическую форму конструкции, входящий поток движется по кругу, создавая эффект завихрения. Образующаяся при этом центробежная сила выбрасывает на периферию содержащиеся в потоке взвешенные частицы.

Классическое исполнение циклонного сепаратора: входной и выходной каналы, корпус (цилиндрический конусный) верхнего и нижнего циклона; фильтр и мусоросборник

Другое отверстие – выходное, также имеет канал, но расположенный строго перпендикулярно относительно входящего канала.

Благодаря такому расположению второго канала, движение воздуха меняется с вихревого состояния на строго вертикальное, что исключает захват уже отсеянных взвешенных частиц.

В свою очередь, отсеянные частицы мусора, оказавшись на периферии, смещаются по стенкам сосуда вниз, достигают конусной части и через выходное отверстие попадают в сборник мусора. Вот, собственно, весь простейший принцип работы циклонного сепаратора.

Это интересно: Горизонтально-фрезерный станок — назначение и разновидности

Устройство стружкоотсоса, работающего по принципу циклон

Внешне и по техническим характеристикам такие стружкоотсосы сходны с обычным пылесосом. И нередко такие бытовые приборы используются в домашних мастерских, но, как правило, они из строя выходят быстро. Изготовить устройство, которое будет служить долго и не вызовет нареканий, можно, учитывая все конструктивные особенности оборудования:

  • К прибору подключается фланцевый электродвигатель с мощностью в 3,5 кВт;
  • Разряжение воздуха производится при помощи вентилятора с устойчивой к механическому воздействию твердых материалов крыльчаткой. При этом крыльчатка обязательно подбирается большой, это позволит создать тягу высокой силы;
  • Устройство циклического вращения предназначено для очищения поступающего воздуха, который затем через систему фильтров для стружкоотсоса выходит наружу;
  • Желательно выбирать многоступенчатую фильтрирующую систему. Необходимы по крайней мере 2 фильтра, первый из них будет задерживать крупные древесные опилки, второй мелкие, пыльевые. Такое устройство обеспечивает качественную очистку воздуха и продлевает срок эксплуатации стружкопылесоса;
  • Циклон в нижней части корпуса необходим для непосредственного втягивания образующейся в процессе работ на станках стружки;
  • Мешок для стружкоотсоса подбирается из прочных материалов, по объему он также должен быть большим.

Корпус качественных, изготавливаемых в промышленных масштабах, стружкоотсосов сверху покрываются звукопоглощающими материалами. Управлять прибором можно при помощи механического или электрического блока, мягкие гофрированные шланги присоединяются к корпусу через отверстие.

Рекомендации

Перед тем как создавать «Циклон», нужно учесть несколько важных советов, чтобы в результате получилось надежное и мощное изделие:

  1. Для оптимизации работы пылесоса надо подсоединить сразу два шланга: на выдувание и всасывание.
  2. Необходимо регулярно проверять герметичность емкости. Если будет использовано ведро с микротрещинами, придется полностью переделывать фильтр, поскольку пыль через любые дефективные места будет просачиваться наружу.
  3. Устройство желательно дополнить резервуаром с водой.
  4. Лучше использовать под мусоросборник тару из металла, поскольку она крепче, нежели пластиковая емкость.

Процесс создания циклонного фильтра своими руками

Рассмотрим процесс изготовления каждой конструкции циклонного пылесоса по отдельности. Одноведерный вариант – это два вида, в которых соединение шлангов можно провести по-разному.

Вариант №1

Здесь сверлят отверстие по центру крышки и в боковой части самого ведра ближе к горловине. Далее:

  • в крышку устанавливается патрубок, глубина установки в пределах 5 см;
  • стык герметизируется силиконом;
  • в отверстие в ведре вставляют патрубок, направляя его вдоль стенки емкости;
  • глубина установки в пределах 10 см;
  • стык заполняют силиконовым герметиком.

Циклон готов, его устанавливают в конструкцию самодельного строительного пылесоса.

Вариант №2

Здесь сверлят отверстия только в крышке. Одно по центру, второе ближе к краю. В первое вставляется прямой патрубок, к нему впоследствии будет подсоединяться шланг, ведущий к бытовому пылесосу. Во второе вставляется отвод. К нему будет подсоединена гофра с насадкой для сбора пыли.

Внутреннюю часть отвода надо направить вдоль стенки пылесборника. Можно вместо отвода установить прямой парубок, укладывая его под наклоном так, чтобы входящий внутрь емкости воздушный поток создавал вихревое движение.

Двухведерный вариант

Это более сложная конструкция, где два ведра устанавливаются друг на друга

Здесь важно хорошо соединить между собой две емкости. Обычно для этого используют клей

Но есть и другие варианты. Обязательно стык между ними промазывается силиконовым герметиком.

У этой конструкции есть свои особенности:

  1. Крышка нижнего ведра не устанавливается.
  2. Дно верхнего вырезается, но оставляется кромка шириною 1-2 см.

Все остальное точно так же, как и в двух первых вариантах. То есть отверстия под патрубки можно вырезать только в крышке устройства или одно сбоку.

Внимание! Увеличить эффективность сбора пыли можно, если залить внутрь самодельного циклона немного воды. Примерно на высоту 2-3 см

Плюс – уложить поверх водной глади ткань или синтетическую сетку. Последние не дадут образовываться внутри пылесборника взвешенным каплям воды.

Пошаговое описание сборки стружкоотсоса

Изготавливать циклон своими руками с домашним пылесосом из ведра в виде стружкоотсоса не стоит. Или необходим очень мощный бытовой прибор. Плюс – несколько ведер, соединенных в большую емкость. Поэтому мастера стружкоотсос собирают из разных деталей: готовых или изготавливаемых своими руками. А в качестве пылесборника используют мешок, пластиковую бочку или фанерный короб.

Самый простой вариант – использовать в конструкции готовый канальный вентилятор. Бывший в употреблении не подойдет, у него может быть разбалансированная крыльчатка, которая в процессе работы просто разнесет всю конструкцию. Цена нового высока. Можно собрать вентилятор самостоятельно.

Один канадский мастер придумал стружкоотсос, в состав которого входит домашний пылесос. При этом работает устройство очень эффективно. Но используют его только для удаления мелкой стружки в небольших количествах. Отличительная деталь конструкции – крышка, которая изготовлена из фанеры. Она состоит из двух блинов, нижний вырезан так, что внутри емкости образуется по большей части периметра зазор. В него стружка и падает.

Все остальное ничем не отличается от выше предлагаемых вариантов. Просто сам пылесборник делают большим объемом. Для этого используют или два ведра, установленных друг на друга, или большую пластиковую бочку.

Два фанерных блина располагаются на расстоянии 10-15 см друг от друга. Разъединяют их деревянные упоры, которые крепятся к самим блинам саморезами. Пространство между блинами – это камера, где создается разрежение воздуха. Стружка двигается по стенкам пылесборника, падая в него через образованный зазор.

Все остальные элементы, а это патрубки, крепятся к крышке шурупами. Обязательное условие – полная герметичность стыков.

Изготовление циклонов для строительных пылесосов своими руками – дело несложное. Главная задача – выбрать необходимую конструкцию, которая бы работала эффективно в предполагаемых условиях эксплуатации. Все необходимые материалы и изделия можно найти в доме или приобрести за копейки на ближайшем строительном рынке. Стружкоотсос – более сложная разновидность, но и ее можно сделать самостоятельно.

Как выбрать?

При выборе стружкоотсоса стоит обратить внимание на такие характеристики:

  • уровень производительности
  • качество очистки воздуха
  • тип и количество деревообрабатывающих станков
  • площадь мастерской и взаиморасположением станков
  • напряжение электросети
  • объем мешков для стружкоотсоса.

Из устройств российского производства обратите внимание на модельный ряд Корвет, который выпускается торговой маркой Энкор. В результате наличия двухступенчатого процесса очистки воздуха от стружки можно свести к минимуму объем пыли до 0,5%. С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх)

Однако, Корветы оснащены персональным электроприводом, и функционируют от мотора деревообрабатывающего станка

С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх). Однако, Корветы оснащены персональным электроприводом, и функционируют от мотора деревообрабатывающего станка.

Из зарубежных вариантов очень хорошие отзывы об устройствах фирмы Jet

Эксперты в этой области акцентируют внимание на надёжной конструкции подшипников, моторы стружкопылесосов от Jet отличаются высокими оборотами и высоким моторесурсом. Однако и стоимость их существенно выше отечественных аналогов. Компания Metabo выпускает поистине универсальные агрегаты, которые позволяют не только высококачественно фильтровать воздух от стружки, но и очищать помещение

Более жёсткая конструкция фильтров дает возможность работать не только со стружкой, но и с мелкой фракцией опилок

Компания Metabo выпускает поистине универсальные агрегаты, которые позволяют не только высококачественно фильтровать воздух от стружки, но и очищать помещение. Более жёсткая конструкция фильтров дает возможность работать не только со стружкой, но и с мелкой фракцией опилок.

Разновидности аквафильров

Существует два вида водяных фильтров:

Сепаратные.

Работа этого вида аквафильтров заключается в разъединении воздуха с частиками пыли за счет центробежной силы. Загрязненные частички, которые попадают в фильтр, остаются в воде, не попадая при этом в воздух жилого помещения. Главным достоинством пылесосов такого типа является более высокое в сравнении с другими качество очистки, а также они отличаются долговечностью. Однако сепаратные модели и стоят недешево.

Сепаратный фильтр

Кальянные.

У пылесосов такого типа довольно простая конструкция. Эти устройства лучше справляются с крупнодисперсной пылью, а вот с мелкой пылью им приходиться нелегко. Однако этот недостаток легко можно исправить установкой дополнительных фильтров. Одним из неудобств использования кальянного фильтра считается необходимость в его частом систематическом мытье и качественной сушке. Кроме этого он оснащен достаточно небольшим резервуаром для жидкости.

Аквафильтр в пылесосе

https://youtube.com/watch?v=v-2GJVNAWyc

Изготавливаем циклон самостоятельно

Во всемирной сети можно отыскать множество подробных схем и чертежей циклонов. Приведем пример изготовления простейшего фильтра, который можно собрать в домашних условиях, имея необходимые материалы, терпение и немного сноровки. Для работы понадобятся:

  • Любой масляный фильтр для мелкого мусора (такие можно купить в магазинах автопринадлежностей).
  • Емкость на 20-25 л с плотно привинченной крышкой.
  • Полипропиленовое колено с углами 45° и 90°.
  • Труба длиной около метра.
  • Гофрированный шланг длиной 2 метра.

Далее выполняем ряд действий:

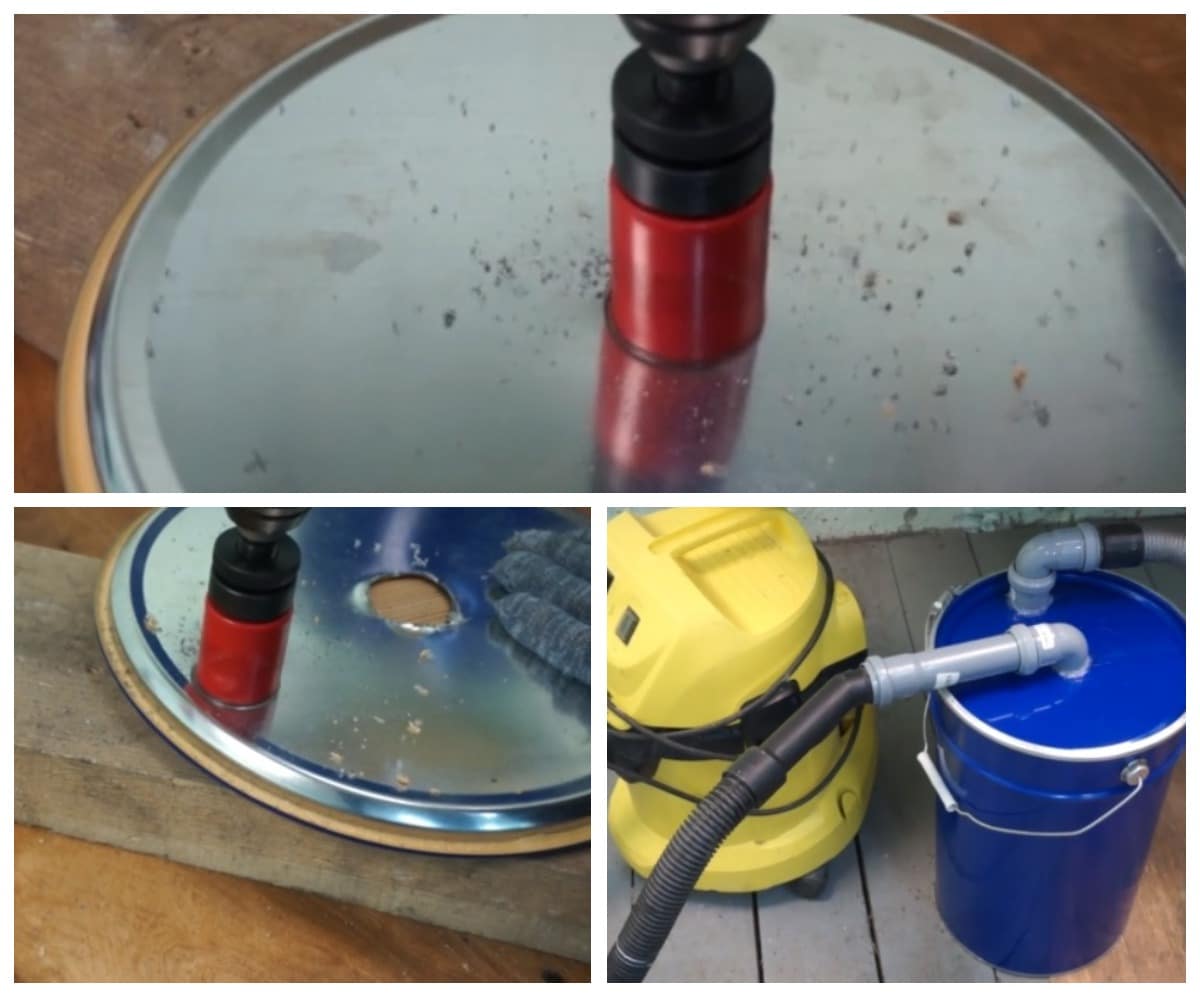

  1. Проделайте отверстие в крышке основной емкости. Ширина отверстия подгоняется под полипропиленовое колено с углом 90°.
  2. Имеющиеся щели закрыть с помощью герметика.
  3. На боковой стенке емкости сделайте еще одно отверстие и присоедините угол 45°.
  4. Соедините гофрированный шланг и колено с помощью трубы. Выходной шланг наклоните в сторону днища, чтобы воздух с мусором был направлен по необходимой траектории.
  5. На фильтр можно надеть материал из капрона или другой проницаемой ткани в мелкую сеточку. Это предотвратит попадание в фильтр крупных частиц.
  6. Далее соедините колено на крышке и выход фильтра.

Разумеется, это лишь краткая и примерная схема создания циклона. Представляем вашему вниманию видео, где в подробностях и на наглядном примере показано, как сделать фильтр из подручных материалов.

Если все собрано верно, всасывание будет происходить эффективно и на высокой скорости.

Варианты исполнения и принцип работы

Стружкоотсос типа циклон в классическом исполнении – вертикально установленный цилиндр, плавно зауженный в нижней части. От создаваемого вентилятором разрежения внутрь корпуса затягивается загрязнённый воздух. Закручиваясь и попадая под воздействие центробежной силы, древесные отходы опускаются в нижнюю часть стружкоотсоса циклон, где установлен накопительный бункер.

Для сбора дисперсной пылеобразной взвеси устанавливается фильтровальный блок рукавных фильтров, способных к периодической регенерации путём встряхивания.

Различные модели стружкоотсосов предлагает фирма «Энкор». От самой малой – весом всего 8 кг, до профессиональной установки массой 76 кг, позволяющей одновременно подключить четыре воздуховода.

Помимо основного режима работы предусмотрена возможность сбора стружки с пола. Стружкоотсосы «Энкор» выпускаются под маркой «Корвет», различаются по добавленным к наименованию цифрам. Комплектуются мешками двух типов – фильтрующими и для сбора пыли.

«Jet» – бренд, под которым выпускается аналогичная с «Корветом» линейка стружкоотсосов. Зачастую, между этими двумя поставщиками и приходится делать свой выбор потребителю. По мнению некоторых из них, стружкоотсосы «Jet» отличает лишь цвет и более высокая цена, но эксперты отмечают более продолжительный моторесурс этой марки.

Обращая внимание на дизайн, нельзя забывать о главных функциональных характеристиках: мощности потока и производительности. Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Почитателям немецкого качества можно обратить внимание на стружкоотсосы фирмы «Metabo». Предприятие, основанное в 1924 году, является лидером по внедрению в производство новых технологий и материалов. Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка

Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя

Так, некоторые элементы конструкции стружкоотсосов «Metabo» изготовлены с использованием ABS пластика: корпус улитки, вентилятор, крыльчатка. Это позволило уменьшить вес аппарата, а главное – снизить уровень шума при максимально высоких оборотах двигателя.

Стружкоотсос и циклон своими руками

Подготовительные работы

  • разработка плана, содержащего информацию о порядке изготовления и сборки конструктивных элементов;
  • покупка и тестирование электродвигателя;
  • подготовка материалов, инструментов;
  • составление чертежа.

Необходимые инструменты

  • дрель;
  • лобзик;
  • шуруповёрт;
  • нож;
  • струбцины;
  • карандаш;
  • циркуль.

Кроме того понадобится набор свёрл, в котором должно быть корончатое 50 – 60 мм для работы по дереву.

Материалы и крепеж

Для изготовления стружкоотсоса своими руками потребуется воздуховод. Фактически можно взять шланг от пылесоса, главное, чтобы он был в текстильной оплётке и имел гофрированную структуру. Понадобится канализационная труба длиной до 150 мм и диаметром не меньше 50 мм. Запаситесь канализационным отводом с углом 45° при длине до 200 мм. Купите пластиковое, герметично, закрывающееся ведро объёмом 10 – 25 литров и такое же, но поменьше в пределах 5 – 10 л.

Полезный совет! Главное, чтобы разница между самыми большими диаметрами вёдер составляла 70 мм.

Дополнительно потребуется:

  • фанерный лист толщиной 20 мм – главное, чтобы его размер превышал диаметр большого ведра;
  • самонарезающие винты широкой, плоской головкой для дерева: их толщина должна составлять 2/3 от толщины фанеры;
  • универсальный герметик на гелиевой основе.

Изготовление циклонного фильтра

Процесс самостоятельного изготовления фильтра включает несколько этапов:

  1. Монтаж фиксирующего кольца.
  2. Фиксация бокового патрубка.
  3. Прикрепление верхнего ввода.
  4. Монтаж фигурной вставки.
  5. Сборка фильтра.

Создание фиксирующего кольца и фигурной вставки

  1. Обрежьте у маленького ведра бортик, к которому крепится крышка, чтобы получить цилиндр.
  2. Теперь поставьте ведро на лист фанеры и очерчиваем его дно карандашом для получения окружности, для которой, руководствуясь азами геометрии, определяют центр.
  3. После этого чертится вторая окружность, диаметром, большей первой на 30 мм.
  4. Теперь выпиливаем лобзиком детали по этим окружностям для того, чтобы получить кольцо со вставкой.

Установка фиксирующего кольца

Монтаж фиксирующего кольца начинается с того, что оно крепится на кромке маленького ведра, в результате чего формируется бортик.

  1. Используем для этого самонарезающие винты.
  2. Надо перед этим засверлить отверстия, чтобы избежать расщепления фанеры.
  3. Теперь надо разметить крышку большого ведра, поставив его на неё и обведя карандашом.
  4. Остаётся вырезать деталь ножом и установить её на борт маленького ведра, зафиксировав саморезами.

Полезный совет! Обеспечьте герметичность всех соединений, перед установкой деталей, смазав их герметиком.

Установка бокового патрубка

Используем для изготовления патрубка канализационный отвод 45°. Чтобы его установить, надо коронкой высверлить отверстие в верхнем отделе маленького ведра, функцию которого теперь выполняет дно. Просверлив отверстие, сделайте его каплевидным, воспользовавшись ножом, тем самым, обеспечив надёжное прилегание патрубка, который фиксируется герметиком и саморезами.

Установка верхнего ввода

  1. Необходимо в верхнем сегменте маленького ведра просверлить отверстие, тем, где раньше был центр дна.
  2. Чтобы напрочь закрепить патрубок, надо воспользоваться квадратной фанерной заготовкой, толщина которой 20 мм, её центральное отверстие, должно быть рассчитано на патрубок диаметром 50 мм.
  3. Заготовка крепится снизу самонарезающими винтами, желательно, чтобы их было 4-е.
  4. Герметичность стыков обеспечивается с помощью герметика, посредством, которого и фиксируется верхний патрубок, без задействования дополнительных крепежей.

Сборка циклонного фильтра

Сделанную конструкцию надевают на большое ведро, получая аппарат с примерной высотой 520 мм. Основная задача на этом этапе заключается в верном подсоединении воздуховодов, осуществляемом по следующей схеме:

1. Верхний патрубок прикрепляется к пылесосу.

2. Входящий под углом сбоку отвод подсоединяется к шлангу.

Выводы и полезное видео по теме

О том, как своими руками соорудить другую – более простую конструкцию циклона, наглядно показывает и рассказывает видеоролик ниже.

Автор использует эту самодельную систему в бытовой практике и крайне доволен. Циклонный сепаратор, сделанный из обычного ведра, помогает работать в чистых условиях при производстве хозяйственно-строительных работ:

Самостоятельная сборка циклона для пылесоса допустима и вполне возможна. Более того, существуют проекты подобных “самопальных” систем, которые реально делаются если не за 2 минуты, то за пару часов. Такой циклонник действительно стоит того, чтобы потратить на его изготовление какое-то время. Издержки полностью компенсируются.

Есть опыт изготовления циклонного фильтра для пылесоса? Пожалуйста, расскажите читателям о вашем способе сборки сепаратора. Комментируйте публикацию, участвуйте в обсуждениях и добавляйте фотографии своих самоделок. Блок обратной связи расположен ниже.

Крупный мусор в мастерской всегда можно смести и вывезти на свалку в мешках. Но что делать с пылью, металлической или древесной стружкой, а также многочисленными другими микроскопическими отходами производства? Покупка строительного пылесоса может хорошенько ударить по кошельку. А обычный пылесос не справится с такой работой. Но если сделать своими руками циклон для пылесоса или даже собственный строительный пылесос, можно избавить себя от ряда проблем!

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
