Как самостоятельно отремонтировать телевизор?

Что делать, если не включается телевизор Филипс: ремонт своими руками

Высокая надежность телевизора марки Philips гарантирует его продолжительный срок службы, однако, в некоторых случаях могут возникать различного рода поломки. Техника марки Филипс отличается высоким качеством и сложностью устранения поломки, так как устройство характеризуется особенностью деталей, в частности, таких как трансформатор.

Если в телевизоре Филипс индикатор мигает, значит, телевизор сам диагностирует тип неполадки

Наиболее распространенными видами неисправности считаются такие как:

• Отсутствие звука;
• Мигание, периодическое пропадание или полное отсутствие картинки;
• Искажение изображения;
• Отсутствие реакции на команды.

В случае разбитой матрицы лучше всего приобрести другой телевизор, так как ее замена будет очень дорогостоящей. Если нет достаточного опыта проведения ремонтных работ, то можно просмотреть видеоуроки или доверить устранение неисправностей специалистам.

Распространенные неисправности телевизоров

Современные ЖК телевизоры стали более компактными, и их починку проводить стало намного легче. Конечно, бывают поломки, которые сложно обнаружить без специального диагностического оборудования. Но чаще всего встречаются неисправности, которые можно обнаружить даже визуально, например, вздувшиеся конденсаторы. При такой поломке достаточно выпаять их и заменить на новые с такими же параметрами.

Все телеприемники одинаковы по своему устройству и состоят из блока питания (БП), материнской платы и модуля подсветки LCD (используются лампы) или ЛЕД (используются светодиоды). Материнку самостоятельно чинить не стоит, а БП и лампы подсветки экрана – вполне возможно.

Не получается включить или выключить телевизор

Если телевизор не получается включить совсем, то, скорее всего, причину проблемы нужно искать в блоке питания. Если в сети часто происходят перепады напряжения, то он просто мог перегореть. Также из-за этого может происходить самопроизвольное выключение устройства. Если модель оснащена специальной защитой, то при скачках напряжения она будет срабатывать и отключать технику.

Если же есть четкая уверенность, что с напряжением проблем нет, то причина может быть в появлении микротрещин на материнской плате.

Плохое качество звука

Если качество звука неожиданно резко упало, то связано это с неисправностью динамиков. Необходимо провести диагностику и проверить правильность их подключения. Все контакты должны находиться в хорошем состоянии. Если при осмотре никаких проблем не выявлено, то нужно детально изучить функционирование радиоканалов.

Отсутствующее изображение или его плохое качество

Одна из самых распространенных проблем. Заключается в том, что пользователь слышит звук работающего телевизора, но изображение отсутствует. В таком случае необходимо обратиться к помощи специалистов по ремонту. Возможных причин у данной неисправности может быть много и профессионал способен быстро определить ее. Чаще всего это будет одна из следующих поломок.

1. Есть звук, но отсутствует изображение – поломка видеоусилителя или матрицы.
2. Нет «картинки», звук есть, но периодически пропадает. В данном случае проблема, скорее всего, связана с разверткой.
3. Звук есть, а экран просто светится. Самое простое, что может быть – помехи тюнера. В худшем случае сломался видеопроцессор.
4. Звук и изображение есть, но картинка растянута не на весь экран. Это свидетельствует о том, что возникла поломка модуля кадровой развертки матрицы. Это происходит при частых скачках напряжения в сети, либо из-за неисправного блока питания.
5. Звук и изображение есть, но на экране появляется узкая полоса. Если она вертикальная, то это свидетельствует о вероятной поломке трансформатора срочной развертки. Горизонтальная полоса говорит о проблеме в самой кадровой развертке.
6. Звук есть. Изображение есть, но стало одноцветным. В таком случае нужно рассматривать в качестве причины поломку видеопроцессора или видеоусилителя.

Неисправность матрицы

Неисправность матрицы является одной из самых сложных проблем. Дело в том, что починить ее не получится, поэтому придется производить замену. Матрица является элементом, на котором выполняется построение изображения. Сломаться она может по следующим причинам:

• телевизор роняли, или по экрану чем-то ударили;
• контакты матрицы подверглись воздействию жидкости;
• элемент оказался бракованным;
• матрица долго эксплуатировалась и износилась за это время.

О том, что матрица повреждена, могут свидетельствовать следующие признаки:

• на экране появляются полосы разного цвета;
• черные круги на «картинке»;
• изображение подвисает или полностью исчезает.

Проблема с разверткой

Определить, что проблема связана с неисправностями кадровой развертки, можно по следующим факторам:

• изображение уменьшилось или сместилось в сторону;
• нарушилась центровка или появились линии;
• кадровая развертка отсутствует полностью – на экране вместо изображения находится только белая светящаяся полоса.

В данной ситуации причиной неисправности является блок генератора кадровой развертки. В нем находится много электронных элементов. Поэтому необходимо вызвать специалиста, которой сможет точно определить, какой из них необходимо заменить, и выполнит ремонт.

Почему может быть неисправен экран

Перед тем как начать починку надо определить, что именно послужило причиной неисправности.

Вот самые распространенные проблемы с экраном телевизора:

• Невозможность включения экрана. Эта проблема характерна для любой модели телевизора. Если телевизор не включается, то отремонтировать его можно при помощи замены предохранителя.
• Сгоревший предохранитель наиболее часто является причиной проблем с экраном. Главное подобрать правильную деталь. Причиной могут послужить кроме предохранителя блок питания, провода, мост и диоды.
• Плохо подсвечивается картинка. Такая проблема часта для жидкокристаллических экранов. Здесь требуется ремонт подсветки, который можно сделать своими руками. Достаточно заменить диоды или непосредственно отрегулировать уровень подсветки.
• Пропал звук. Что делать, если у телевизора нет звука знает каждый мастер. Здесь потребуется замена микросхемы или динамика.
• Подсветка есть, а изображения не видно. При такой проблеме стоит проверить видеопроцессор и блок приема сигнала.

Как диагностировать намагниченность кинескопа

Намагничивание ЭЛТ вызывает искажение изображения на экране телевизора. Но искажение картинки возможно не только из-за наличия намагниченности экрана. Предварительно необходимо уточнить причину.

Кинескопные телевизоры большинства известных производителей (Philips, LG, Sony, Samsung и т.д.) проверяют на эффект намагниченности маски посредством опции настроек «Синий экран». Порядок диагностики следующий:

• перед проведением проверки следует отсоединить внешнюю антенну;
• включить ТВ-приемник и через меню настроек запустить режим «Синий экран».

Для проверки намагниченности следует активировать в настройках «Синий экран»

Проявление на синем экране разноцветных разводов и пятен свидетельствует о намагниченности кинескопа.

Основные неисправности

Самыми серьезными неисправностями считают: выход из строя блока питания, проблемы с матрицей и материнской платой.

Блок питания

Одним из важных элементов ЖК экрана является блок питания, он обеспечивает технику напряжением. О неисправности блока питания ЖК телевизора, говорят следующие признаки:

• экран не включается;
• телевизионный индикатор не загорается или мигает;
• ЖК телевизор включается, но через несколько минут исчезает картинка.

Обычно сгорание блока питания происходит из-за скачков напряжения, потому специалисты рекомендуют купить стабилизирующие устройство. Самостоятельно устранять неисправности блока питания можно в том случае, если у человека есть опыт по ремонту телеоборудования. Так как процесс ремонта довольно трудоемкий, применяется паяльная станция.

Матрица ЖК экрана

Основная причина поломки матрицы, это внешнее воздействие (падение телевизора, попадание воды). В таких случаях восстановить матрицу нельзя, требуется замена. Но бывают и другие неисправности матриц, например, когда картинка изображения раздваивается или сильно мутная. Такие проблемы устраняются в технических сервисах.

Проблемы могут возникнуть уже на этапе приобретения оборудования, так как купить матрицу в свободной продаже невозможно, необходимо заказывать в сервисных центрах или специализированных магазинах.

Инструкция:

Разобрать телевизор.
Снять старую матрицу, перед этим устранив мелкие неполадки.
Вставить новую матрицу, делать это нужно очень осторожно.
Подсоединить её к соединяющему кабелю и шлейфу.
Включить монитор для проверки.
Если проблем не возникло, и ТВ работает хорошо, то закрутить крышку прибора.

Матрица очень хрупкая и требует аккуратного обращения.

Плата

От основной (материнской) платы зависят вся рабочие процессы, включая адаптер питания. На неполадки в работе платы указывают симптомы:

• частые помехи во время работы экрана;
• трудности в управлении (телевизор не реагирует на некоторые команды);
• не работают разъемы;
• возникают проблемы во время настройки оборудования.

Специалисты выделяют два основных фактора, почему возникает неполадки системных плат:

1. Вышел из строя вторичный преобразователь DС.
2. Произошел сбой программного обеспечения.

В обоих случаях ремонт рекомендуется производить в сервисном сервисе. Также читайте, почему экран включается, а затем выключается.

Признаки неисправности изображения матрицы

• “Снег” на экране. При обнаружении подобного искажения изображения в первую очередь следует проверить подключение антенны, целостность кабеля или попробовать перенастроить каналы. Если это не помогло, то проблема кроется глубже: возможно в тюнере или же самой матрице;
• Мигающее изображение. Вероятнее всего лампа подсветки приказала “долго жить”, но бывает и проблема в системе охлаждения;
• Вертикальные или горизонтальные полосы. Причина кроется в неисправности модуля строчной развертки или же блоке кадровой развертки. В любом случае требуется диагностика мастера сервисного центра;

• Битые пиксели или разбитая матрица. Появление черных или цветных точек, признак битых пикселей. В некоторых случаях они не причиняют дискомфорта при просмотре телевизора, но со временем их количество может увеличиться. Ремонту такая неисправность не подлежит, только полная замена матрицы;

• “Буйство красок”. Если на экране наблюдается полная цветовая неразбериха, то причиной может быть банальный слет программной прошивки. Решается проблема переустановкой на более свежую и стабильную версию программы;
• Исчезновение какого-либо цвета. Такая проблема возникает в случае неисправности блока цветности или видеоусилителя. Решается его заменой;
• Вертикальные или горизонтальные полосы. Возможно неисправна сама матрица, проблема в некоторых модулях материнской платы или вздувшихся конденсаторах. Все это чиниться в сервисном центре;
• Отсутствие изображения, белый экран. Причина в сгоревших электролитических конденсаторах на материнской плате;
• Широкие полосы одного или двух цветов. Нужно проверить надежность соединения шлейфа соединения матрицы с платой, а также его целостность;
• Полосы в одном месте дисплея. Часто проблема кроется в модуле дешифратора или драйвере сканера. Также нарушение может свидетельствовать в некорректной работе RAM памяти. В последнем случае микросхему нужно полностью заменить.

Ремонт жидкокристаллических телевизоров своими руками

Телевизоры давно и прочно заняли свое место в быту каждого современного человека, поэтому поломка ТВ-приёмника может основательно испортить настроение всякому его владельцу, тем более что стоят новые агрегаты совсем недёшево. Именно поэтому в случае появления неисправности у каждого человека встает вопрос – нужно ли ехать в сервисный центр и где найти хорошего мастера, стоит ли тратить на ремонт своё время и самое главное – деньги. Безусловно, это важные вопросы, но прежде чем обращаться к услугам оплачиваемых специалистов, попробуйте определить причину поломки и по возможности исправить её – в отдельных случаях ремонт электротехники в домашних условиях возможен.

Базовая диагностика

Прежде, чем вызывать мастера на ремонт телевизора, можно попробовать обнаружить причину проблемы самостоятельно

Для этого важно очень точно понять, что именно происходит и на каком этапе появляется проблема

Вот пошаговый алгоритм решений:

1. Подключение к сети. Как себя ведет телевизор после подключения провода к розетке? У него должно быть типичное для этой модели ТВ поведение. Обычно загорается индикатор красного цвета. Если обычно это происходило, а сейчас нет – скорее всего проблема в питании.

Первые секунды после включения (если индикатор работает). Происходит ли что-то? Если нет изображения, нужно посмотреть, срабатывает ли подсветка экрана. Легче это определить в полной темноте. Выйти из строя может как блок подсветки, так и матрица. Если подсветка не сработала, следует посветить фонариком на экран, возможно, картинка там есть. Так мы определяем исправность LED-подсветки на ЖК, LED-телевизорах, а также самой матрицы.

Процесс запуска (если картинка есть)

До какого этапа доходит телевизор и сопровождается ли процесс какими-то звуками? Если матрица и подсветка отрабатывают нормально, важно понять, в какой момент телевизор выключается после включения. Если это происходит практически сразу, возможно, сопровождается звуковыми сигналами, скорее всего проблема во внутренних комплектующих и нужен квалифицированный ремонт

В ситуации, когда доходит до заставки и зависает, более вероятен выход из строя операционной системы. Если пропало изображение на телевизоре, прочитайте о причинах по указанной чуть ранее ссылке.

1. После включения (если доходит до рабочего стола). Работают ли кнопки, реагирует ли телевизор хоть на что-то? Если нет, дело может быть в операционной системе или питании управляющей платы.
2. Проверка изображения (если ТВ отвечает на пульт и кнопки на корпусе). Часто бывает, что телевизор показывает синим цветом. Это явно указывает на поломку в блоке обработки сигнала. Оттенки могут быть и другие, но чаще именно синий.

1. Приложения (если картинка нормальная и Smart TV запускается). Можно ли загрузить какой-либо сервис? Если не работают приложения, практически всегда можно констатировать факт системной неисправности.
2. Звук (если все остальное стабильно функционирует). Звука нет ни в одном приложении? Присутствуют ли системные звуки (переключения каналов, набора символов на клавиатуре и т. п.)? Если звука совсем нет, часто проблема в его настройках или в том, что подключена беспроводная гарнитура, колонки, саундбар, которые не запустились вместе с ТВ. В случаях, когда все настройки корректные и не подключено других устройств, может слететь прошивка платы. Порой также отходит контакт или ломаются динамики, аудиодекодер, усилитель или разъем. Посмотрите подробнее, почему нет звука на телевизоре.

Бывают и ситуации, не описанные в пошаговом алгоритме диагностики. Например, плазменный телевизор через время после запуска выдает какой-то звук, но изображение отсутствует. Типичной проблемой для этой ситуации является поломка подсветки, ее составляющих или даже самой матрицы.

Что можно сделать самостоятельно (без разбора)?

Как вы уже могли догадаться, причиной для списания телевизора со счетов может быть наличие проблем на 1-2 этапах. Однако даже здесь можно кое-что попробовать для устранения неполадки. Во всех последующих этапах шансы на успешное восстановление устройства без дорогостоящего ремонта только увеличиваются.

Что можно сделать своими руками, если сломался телевизор:

Проверить внешние элементы цепи питания

Сейчас важно убедиться, что розетка на 100% рабочая. Также нужно визуально осмотреть кабель, если у него есть повреждения, можно исправить проблему обычной скруткой и изолентой.

Восстановить приложения

Если не включаются приложения с главного экрана, следует перейти в их свойства и очистить кэш. В тех ситуациях, когда ожидаемый результат не наступил – можно переустановить приложение.

1. Сбросить телевизор к заводским настройкам. В каждой модели техники процедура несколько отличается, но в целом выглядит похожим образом. Инструкция по сбросу к заводским настройкам есть у нас в отдельной статье – как сбросить настройки телевизора. После этого с телевизора исчезнут все данные.

1. Перепрошить телевизор. Прошивка телевизора является основным решением большинства серьезных неполадок с системой. Можно установить не только фирменную, официальную операционную систему. На некоторые телевизоры разработаны альтернативные прошивки с дополнительные функциями или с вырезанными нежелательными приложениями.

Причины поломок экрана

Можно ли отремонтировать телевизор, если разбит экран или появилась трещина? Рассмотрим несколько причин возникновения проблемы:

• телевизор упал, по нему попали тяжелым предметом, залили жидкостью или нанесли другие механические повреждения;
• сломаны микросхемы, которые ответственны за функциональность жидких кристаллов;
• произошло перегорание пикселей, связанное не с механическими причинами;
• вышла из строя подсветка.

Если просто сломалась подсветка, есть надежда на то, что жк экран можно благополучно починить. Особенно, если это устарелая модель с лампами галогенного типа, которые легко модно изменить. Но если применена технология LED – подсветки (светодиодного типа), ремонт возможен, исходя из компании – производителя. К примеру, многие производят модели, которые имеют встроенные светодиоды, которые находятся в шлейфах, не подлежащих монтажу. В данном случае исправить ситуацию нельзя.

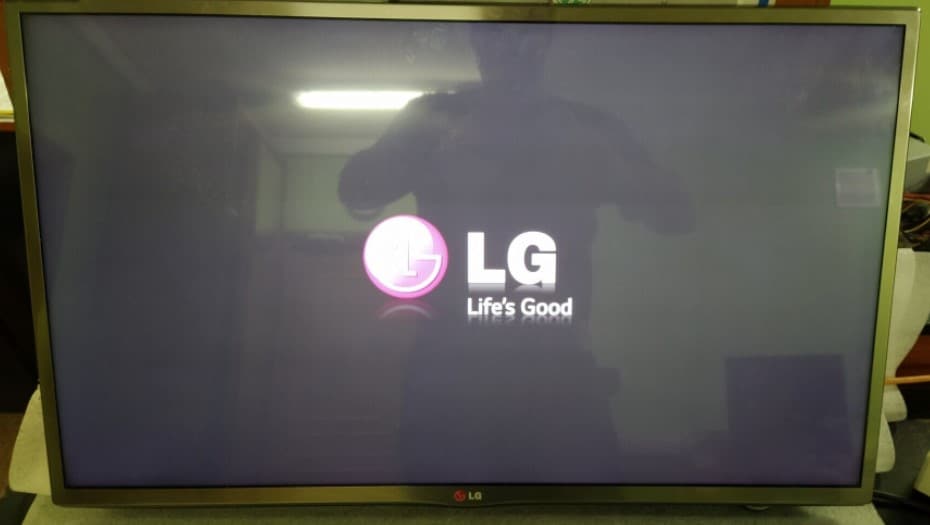

Поломки и ремонт телевизора LG своими руками

Компания LG считается одним из наиболее популярных производителей бытовой техники. Производитель все время совершенствует производство бытовой техники, внедряя новейшие технологии, что позволяет добиваться исключительного качества приборов.

Чтобы определить, как выполнить ремонт LG телевизоров и других моделей, изначально нужно установить причину поломки

В основном к поломкам телевизоров ЛДЖИ приводят такие факторы как:

• Попадание внутрь техники посторонних предметов;
• Засорение;
• Некачественное обслуживание и неправильная эксплуатация.

Прежде чем начать ремонт ЛСД телевизора нужно подготовить соответствующие инструменты и проверить устройство на наличие неисправностей. Затем нужно снять заднюю крышку прибора и найти инструкцию, где будет написано по-русски, чтобы можно было изучить конфигурацию. Изначально осматривается телевизионный приемник, а также проверяется надежность подключения всех кабелей. После проверки соединений нужно тщательно осмотреть кабельное оборудование, ведь именно оно может быть основной причиной поломки.

Зачастую ЛСИДИ телевизоры не работают из-за поломки блока питания. По этой же причине может часто выходить из строя компьютер. Поломка в основном случается в результате чрезмерного накопления пыли внутри прибора. Во время ремонта старого ЭЛТ телевизора, нужно осмотреть цокольный элемент кинескопа. Обязательно должны светиться все нити. Если приходится ремонтировать электронные приборы в первый раз, то изначально составляется схемотехника.

Можно ли сменить матрицу?

В первую очередь обратите внимание на фирму – производителя устройства, объемы повреждения и цену. Если аппарат приобретен вами давно, возможно матрицу на него уже не выпускают

Если это так, придется покупать новый телевизор. Возможно удастся найти сменную деталь в сервисных центрах или на разборках с сертификатом качества и гарантией. Если у вас аппарат с большим набором функций, его стоит попробовать починить. Возможно, понадобится просто перенастроить матрицу – если из нее еще не вышел полностью весь газ, а появились полосы на экране (горизонтальные или вертикальные), ситуация поправима.

Отремонтировать эту часть телевизора можно, но ремонтом должен заниматься профессионал. Необходимо перевести устройство в положении вертикально, не наклонять, желательно прочно зафиксировать ее или попросить кого – то держать. Рекомендуется перевозить большую плазму в просторном авто, чтобы не испортить ее.

Для начала можно вызвать мастера на дом – это сэкономит ваши затраты на транспортировку. Специалист проведет визуальный осмотр и диагностику, возможно, заменит на месте некоторые комплектующие детали. Если доплатить, мастер самостоятельно перевезет телевизор в технический сервис.

Как отремонтировать телевизор, если он не включается

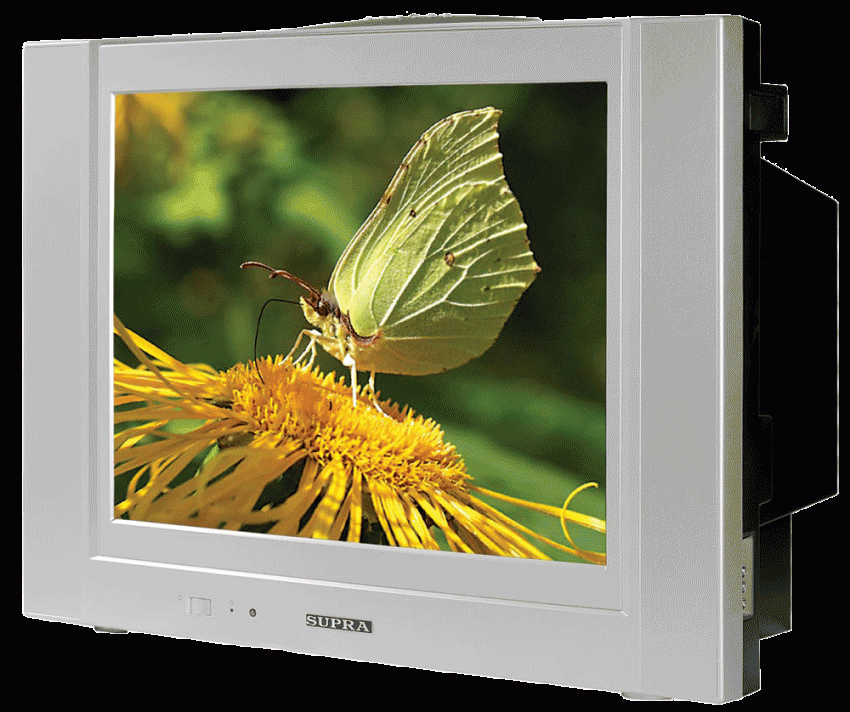

Починка телевизора с кинескопом

Как указано в таблице, причина поломки может быть заключена в БП, кнопке включения и шнуре. Провод и кнопка легко прозваниваются тестером, причем исправность кнопки надо определять в выключенном и во включенном состоянии. Сложнее дело обстоит с блоком питания. Если при осмотре выявились испорченные детали, не факт, что после их замены всё заработает. Например, конденсаторы могут вспухнуть от времени, перенапряжения или замыкания совсем в другой цепи (вторичной).

В любом случае надо прозвонить все детали БП. Выполняем в такой последовательности:

1. Если вспух «кондер», треснул позистор или виден другой явный дефект – необходимо выпаять этот элемент и почистить нагар или электролит.
2. Начинаем проверку с предохранителя 2 и позистора 3. Затем обзваниваем мост диодный, резисторы, транзисторы и микросхему (если установлен высоковольтный стабилизатор).
3. Если всё в порядке, устанавливаем новые элементы вместо старых.

Во время замены деталей, особенно транзисторов и микросхем, обязательно установите прокладки (слюдяные или резиновые), если они были установлены под корпусами этих элементов. Они служат для изоляции компонентов от корпуса.

Запомните! При любых неполадках БП лучше заменить его основной элемент (высоковольтный транзистор или микросхему-стабилизатор).

Ремонт ЖК/LCD телевизоров

Есть два варианта расположения БП в таких аппаратах:

• Внутренний. Может располагаться в таком месте, что иногда нужно разбирать весь телемонитор. Например, многие китайские модели не имеют винтов, зажимающих крышку. Для их ремонта необходимо поддеть плоским инструментом (отверткой) пластиковый корпус и снять экран с видеодрайвером, за которым следует металлический кожух. Сняв (отвинтив) его, вы доберетесь до блока питания.
• Внешний. Более удобен для ремонта, поскольку не надо «лезть» в сам монитор.

Все эти БП по принципу работы схожи с блоком питания обычного кинескопного аппарата, и метод поиска поломок одинаков. Различие только в элементной базе и выходных напряжениях. Следовательно, ремонт плазменных телевизоров и ЖК аппаратов по питанию ничем не отличается от вышеописанного.

Ремонт блока питания

Как уже говорилось, конструкция и принцип работы ЛЕД и LCD телевизоров, независимо от фирмы производителя, одинаковые. Конечно, есть кое-какие различия, но они не играют существенной роли при диагностике неисправностей. Часто при проблеме с БП жидкокристаллический телик не включается вообще, при этом нет индикации, либо включается на некоторое время, и самопроизвольно отключается. На примере рассмотрен ремонт блока питания LCD аппарата DAEWOO (можно применить и к плазме), который мало чем отличается от ремонта телевизора LG, а также Тошиба, Сони, Рубин, Горизонт и им подобных моделей.

Первым делом, перед тем, как отремонтировать телевизор, требуется снять заднюю панель аппарата с помощью отвертки, открутив винты

В некоторых моделях для крепления задней стенки могут быть установлены защелки, с которыми нужно обращаться осторожно, чтобы не сломать их.
Сняв крышку, вы увидите слева блок питания, состоящий из нескольких модулей, а справа — материнскую плату.

1. На плате БП видно 3 трансформатора: нижний – это дроссель сетевого выпрямителя, верхний слева (большой) питает инвертор, и справа находится трансформатор блока питания дежурного режима. Начать проверку нужно именно с него, так как он включает дежурный режим телеприемника.
2. Дежурный трансформатор при включении аппарата в сеть должен выдавать напряжение 5 В. Для того, чтобы правильно найти провод, на котором нужно замерять напряжение, можно воспользоваться схемой, а можно посмотреть маркировку на корпусе. В данном случае, напротив нужного контакта написано – 5 В.

1. Сначала проводится измерение на обрыв цепи, подсоединив один щуп к найденному контакту, а другой к катоду диода, стоящего на радиаторе. В данном случае обрыва нет.

Далее один щуп тестера можно прикрепить на корпус аппарата, другой на выбранный прежде контакт, и замерить напряжение, предварительно включив телик в сеть. В данном случае прибор показывает 1,5 В, вместо требуемых 5 В. Такие показания трансформатора говорят о том, что он работает, но не на полную силу. Причиной может быть высохший конденсатор, находящийся ниже, или вздутый – выше трансформатора.
Чтобы выпаять пришедшие в негодность детали, необходимо снять плату БП. Для этого сначала отсоедините все провода и шлейф матрицы, идущие от инвертора и системной платы. Чтобы в дальнейшем, после ремонта блока питания, не запутаться, куда что подключается, можно пред отключением проводов и шлейфов сфотографировать их.
Теперь можно снять весь блок питания ЖК телевизора, открутив 4 винта

После его снятия очень важно разрядить все конденсаторы, чтобы избежать удара током.

1. Выпаиваем дефектные конденсаторы и меняем их на новые, соблюдая полярность.
2. Сборка аппарата происходит в обратном порядке: плата прикручивается на место, подключаются все разъемы и шлейфы, закрывается задняя панель агрегата.
3. Снова замеряем напряжение на трансформаторе блока питания телевизора (аппарат должен включиться) и видим, что оно стало 5v. Развернув отремонтированный телеприемник, вы увидите, что он работает.

Как видно из обзора, представленного выше, ремонт своими руками блоков питания телевизоров не такая уж непосильная задача. Следуя этому описанию, можно проводить и ремонт плазменных телевизоров.
