Разборка барабана стиральной машины своими руками

Что делать?

Прежде всего, владельцу стирального агрегата (например, Zanussi ZWSE680V) необходимо найти косточку, чтобы знать, как именно ее придется доставать: понадобится ли разбирать стиралку или все обойдется без разборки.

Если косточку корсета или лифчика удалось поймать в барабане стиралки – это удача. Все, что остается сделать – проверить, не порвалась ли обрамляющая люк манжета. Если ее там нет – поищите в баке.

Вооружившись фонариком, необходимо заглянуть в бак стиралки (к примеру, Electrolux EWS1066CUU) и через мелкие отверстия просмотреть дно бака. Для этого придется просунуть голову в люк машинки. Обычно косточку, которая попала внутрь, удается увидеть.

Лайфхак: не держите фонарик в руке, а положите его в барабан так, чтобы он подсвечивал дно резервуара через дырочки.

Если косточки не видно, стоит попробовать вручную прокрутить барабан и осмотреть место за стенкой. Косточки нет? Скорее всего, она “спряталась” между деталями, а не упала на дно. Это необходимо исправить:

1. открутите крепежный болт и уберите шкив стиралки;
2. прикрутите болт снова, но не до конца;
3. молотком небольшого размера (желательно резиновым) аккуратно “простучите” бок вала через плотный предмет, например, деревянную досточку для резки, пока вал и барабан не сместятся;
4. не торопясь и аккуратно крутите барабан, пока посторонний предмет не опустится на дно резервуара.

Разборка спаянного бака

Некоторые производители в целях удешевления модели устанавливают спаянный бак. Если барабан не крутится, его заклинило в случае неисправностей его узлов, деталей потребуется установка нового бака.

Процесс разборки заключается в следующем:

• из стиральной машинки вынимают бак;
• определяют место сварного соединительного шва. Через каждые четыре — пять сантиметров просверливают неглубокие отверстия дрелью, используя 3-4 мм сверла;
• распиливаем барабан по шву пилой, ножовкой для резки металла, электролобзиком;
• спиливаем аккуратно переднюю часть бака, где расположен барабан. Задняя часть при этом остается в баке;
• перевернув основную часть бака, находим место его соединения с барабаном. Фиксация проводится на колесо, демонтаж которого проводят плоской отверткой.

Вынимаем бак

Находим место шва

Если бак не разборный, придется его распилить Как видим, технология разборки барабана довольно трудоемкий, кропотливый, ответственный процесс, требующий технических знаний, опыта. Работу нужно выполнять, придерживаясь последовательности. Не имея уверенности в своих силах, доверьте ремонт стиральной машинки профессиональным мастерам и не нужно пытаться разобрать технику самостоятельно.

При возникновении сторонних шумов, скрипов, звуков, если вы заметили, что барабан крутится медленно, в случае обнаружения других неисправностей, вызовите специалиста по ремонту стиральный машин.

Что потребуется?

Для разборки бака с барабаном стиральной машины потребуется, в общем и целом нехитрый инструмент. Большая часть требуемых инструментов наверняка и сейчас лежит в вашей кладовой, ну а за некоторыми придется сходить в гараж, а может и к соседу. Что потребуется?

• Отвертка крестовая, шестигранная, плоская (в некоторых моделях машин достаточно плоской и крестовой отвертки).
• Маленький разводной ключик.
• Головки и рожковые ключи (набор).
• Автомобильный съемник, предназначенный для демонтажа подшипников.
• Паяльная лампа.
• Ножовка по металлу и много полотен к нему.
• Дрель и тонкие сверла.
• Деревянный брусочек и шпилька.
• Увесистый медный молоток.
• Кусачки и круглогубцы.

Кроме всего прочего будет неплохо иметь под рукой смазку WD-40. Она поможет справиться с прикипевшими крепежными элементами и упростит разборку. Вместо паяльной лампы можно воспользоваться газовой горелкой, но она даст меньшую температуру и подшипник может не нагреться достаточно, чтобы соскочить.

Демонтируемый бак

Примерно половина всех современных автоматических стиральных машин имеют разборные баки. Это очень удобно и сильно облегчает жизнь мастерам по ремонту стиралок, ускоряя разборку. У стиральной машины с разборным баком, две половинки этого бака стянуты между собой болтами. Кроме этого стык либо промазан герметиком, либо уплотнен резинкой так, что вода не просачивается. Чтобы разобрать демонтируемый бак с барабаном стиральной машины нужно:

• с помощью деревянного бруска заклинить шкив барабана, сам бак с барабаном нужно расположить люком вниз;
• берем головку подходящего размера с трещеткой и пытаемся открутить болт удерживающий шкив на валу;
• убираем шкив, а затем, взяв подходящий ключ, начинаем откручивать болты, которые соединяют половинки бака;
• Раскрутив половинки бака, наносим пару легких ударов по валу и сдергиваем заднюю часть бака;
• С помощью паяльной лампы или газовой горелки нагреваем подшипники и сдергиваем их с помощью съемника.

Не демонтируемый бак

С неразборным баком мы во многом поступаем точно также как и с разборным. Единственная разница заключается в том, что его нужно пилить. Кто хоть раз проделывал эту работу, знает, насколько она тяжела, муторна и неблагодарна. Основная проблема в том, что ни один подручный инструмент в чистом виде не подходит для этой работы.

1. Ножовка по металлу часто застревает, а полотна ломаются.
2. Тонкая ножовка по дереву пилит слишком толсто так, что потом трудно обеспечить герметичное соединение половинок бака.
3. Болгарка вообще не подходит, поскольку диск может в любой момент соскользнуть и повредить бак, кроме того работая болгаркой трудно регулировать глубину пропила, а это риск повредить стальной барабан.
4. Электролобзик в целом годится, но на некоторых участках приходится опять же работать ножовкой.

В отношении распиловки бака специалисты советуют пользоваться обычной ножовкой по металлу наряду с ножовочным полотном, которое нужно обмотать с одного края изолентой, чтобы удобнее было держать. Такой импровизированной пилкой вы воспользуетесь на тех участках сварного шва, где пилить обычной ножовкой по металлу будет неудобно. Если вам спустя 3-4 часа удастся нормально распилить бак, считайте полдела сделано, а уж если и старые подшипники сойдут без проблем, считайте, разборка удалась.

В заключение, отметим, чтобы разобрать барабан стиралки, нужно сначала потратить немало времени, чтобы его снять, а уж потом приступать непосредственно к разборке. Если бак на вашей модели стиральной машины не демонтируемый вы потратите в разы больше времени на разборку. Будьте внимательны и осторожны!

Машинка с фронтальной загрузкой

Снимаем бак

Вооружившись отверткой, снимаем верхнюю и нижнюю панели стиральной машины.
Откручиваем крепежи, которые фиксируют податчик стирального порошка и блок управления.
Соблюдая осторожность, отсоединяем данные элементы.
Не забываем фотографировать каждый этап работы, чтобы затем собрать все в обратном порядке без ошибок.
Теперь снимаем с передней панели резиновую манжету, которая уплотняет дверцу люка. Для этого ослабляем хомут, который зафиксирован небольшой металлической пружинкой или пластмассовым хомутом.
Освободив переднюю панель от уплотнителя, снимаем ее

Для этого нужно открутить болты в верхней и нижней части машины.
Теперь беремся за переднюю панель обеими руками и отсоединяем ее, потянув вперед и вверх.
Следующий этап – это освобождение барабана от проводов, соединяющих его с другими элементами стиральной машины. Отсоединяем провода нагревателя, насоса, клапанов, а также различные патрубки.
Освободившиеся провода отводим в сторону и аккуратно закрепляем так, чтобы они не путались и не мешались.
Чтобы было проще вытащить бак, снимаем противовесы. Они находятся в верхней и нижней его частях.
Далее приходит черед амортизаторов и пружин, удерживающих бак. Снимаем их поочередно.
Наконец, аккуратно вытаскиваем бак и отсоединяем от него двигатель.

Наглядно, процесс снятия бака, смотрите в следующем видео.

Извлекаем барабан

Большая часть работы позади, и нам остается лишь извлечь из бака барабан. Дальнейшие наши действия зависят от разновидности бака. Он может быть разборный или не разборный.

Если бак разборный, просто разжимаем скобы, соединяющие две половинки бака.

Если бак не разборный, придется его распилить. Именно для этого нам понадобится ножовка, которой мы запаслись в начале работы. Место распила определить легко – ориентироваться нужно на сварной шов. Распиленный надвое бак можно «реанимировать», соединив половинки скобами или болтами (и обязательно обработать соединения герметиком).

Теперь из разделенного надвое бака нужно вытащить барабан. Сначала просто снимаем переднюю часть бака. Затем отсоединяем шкив. Он крепится на одном болте, который нужно открутить, а затем закрутить обратно

После этого берем молоток и осторожно бьем им по валу. После нескольких ударов, барабан, как правило, удается выбить из бака

Как разобрать барабан стиральной машины

Разборный бак с барабаном

Современные модели чаще всего оснащены разборными баками. Это удобно при ремонте стиральной машины и существенно облегчает работу специалистам.

Разборный бак состоит из двух половинок, соединенных болтами с использованием герметика или уплотнительной резинки.

Разборка барабана стиральной машинки выглядит следующим образом:

1. Взяв деревянный брусок нужно застопорить шкив барабана при этом люк должен быть расположен внизу.
2. Нужно открутить болт, которым крепится шкив на валу. Использовать в этом случае нужно головку нужного размера с трещеткой.
3. Выкручиваются болты, соединяющие обе половинки бака при помощи ключа, предварительно убрав шкив.
4. После этого ударив легко по валу, убирается задняя часть детали.
5. Подшипники стаскиваются, если возникают затруднения, тогда они нагреваются паяльной лампой и при помощи съемника снимаются.

Как разобрать неразборный барабан стиральной машины

Принцип действий схож с разборкой разборного бака с единственной разницей в том, что его придется попилить. Это тяжелая, кропотливая и неблагодарная работа. Для такой работы нет подходящего инструмента и это создает большую проблему.

Ножовкой по металлу пилить тяжело, она часто застревает и ломается. Но, несмотря на это считается самым оптимальным и проверенным вариантом. Специалисты советуют один край ножовки обмотать изолентой для удобства работы, которая займет минимум 3-4 часа.

Ножовка по дереву настолько толсто пилит, что в дальнейшем проблематично обеспечить герметизацию двух половинок.

Болгарка вообще сразу исключается из-за большого риска повредить деталь и глубокого проникновения.

Электролобзик может помочь, если только не встретится труднодоступный участок, где придется воспользоваться ножовкой.

Следует учесть, что до того, как разобрать барабан стиральной машины, придется много времени потратить чтобы его вытащить из стиральной машины. Рассчитывайте на большой объем работ и запасайтесь большим количеством времени.

ТОП магазинов стиральных машин и бытовой техники:

• mvideo.ru/- магазин бытовой техники, большой каталог стиральных машинholodilnik.ru – Недорогой магазин бытовой техники.
• techport.ru – выгодный современный интернет магазин бытовой техники
• citilink.ru – современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
• ru.aliexpress.com- запчасти для стиральных машин

Причины поломок

Ситуация, когда после запуска стиральной машинки через какое-то время перестал вращаться, заклинил барабан, знакома многим владельцам бытовой техники. Причины выхода из строя бытового агрегата могут быть связаны с механическими повреждениями, износом деталей, узлов конструкции, сбоями в работе электроники, проблемами с проводкой

Чтобы устранить неисправность, очень важно установить, первопричину, что именно вызвало сбой в работе бытового устройства, а для этого устройство придется разобрать

Причины, которые привели к выходу из строя барабана:

• попадание сторонних предметов в узлы, детали конструкции, барабан – пуговиц, монеток, косточек от женских бюстгалтеров. Барабан заклинен, не крутится, прокручивается с трудом. Чтобы установить причины неисправностей, необходимо провести демонтаж ТЭНа, после чего можно извлечь сторонние предметы;
• заклинивание, износ подшипников, фланцев, сальников. Проблема возникает при частом использовании чистящих средств бытовой химии. Манжета со временем изнашивается, вода протекает в подшипники. Подшипники распадаются, клинят барабанный вал, барабан не крутится. Замену лучше всего доверить специалистам по обслуживанию стиральных машинок;
• обрыв ремня приводного, которым оснащены машинки с коллекторными моторами. Проблема возникает при длительном простое автоматических стиральных машин. Материал ремня теряет свои свойства, на его поверхности появляются трещины, которые при работе машинки приводят к разрыву. При этом наиболее уязвимое место – шкив электромотора. Перед заменой ремня снимите заднюю крышку агрегата, изучите маркировку на его внешней поверхности;
• не функционирует двигатель привода барабана. В процессе эксплуатации, работе мотора стирается материал щеток, появляется неприятный специфический запах при работе стиральной машины. Если ресурс щеток исчерпан, барабан перестает вращаться. Перед монтажом новых щеток соответствующего размера проводят прочистку коллектора;
• неисправность электронного модуля программатора, который в зависимости от модификации модели отвечает за клапан подачи воды, работу сливного насоса, коллекторного двигателя, терморезистора, таймер. По сути, электронный модуль отвечает за работоспособность главных деталей, узлов двигателя стиральных машинок.

Барабан может заклинить, не крутится, если вышел из строя таходатчик, полетела электропроводка, сгорел конденсатор. В этом случае необходимо провести серьезную диагностику. Причиной, по которой не крутится барабан, может стать перегрузка бельем, засорение фильтра. Все выше перечисленные причины требуют устранения неполадок, поэтому не обойтись без разборки стиральной машины, демонтажа барабана.

Нерабочее состояние электронного модуля

Посторонний предмет в барабане

Обрыв ремня

Износ подшипников

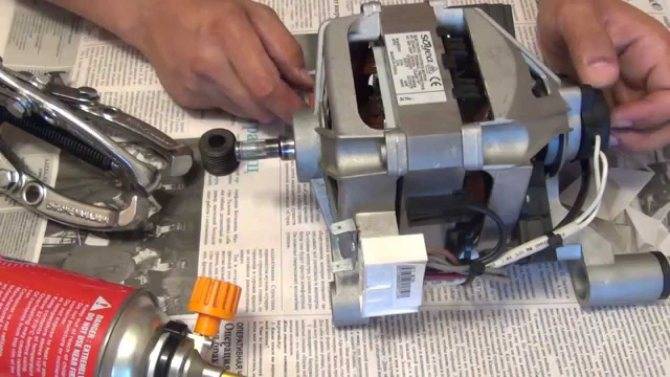

Неисправность двигателя барабана

Ликвидируем проблемы

Разбираем барабан

Бак в стиральной машинке состоит из 2-х половинок. Одни баки скреплены между собой, а другие спаяны.

Чтобы разъединить бак, нужно всего лишь выкрутить болты крепления.

На этом этапе становится доступен сальник и если он подлежит замене, то можно с помощью отвертки или пассатижей достать его.

С подшипником сложнее. Его придется выбивать с помощью металлической трубки и молотка. Думаю, говорить об аккуратности смысла нет, и так понятно.

Также можно заменить крестовину, опять же, по необходимости.

Важно! Перед заменой новой детали на старую, место установки обрабатывается смазкой. При не разборном баке выполнить ремонт самостоятельно труднее, возможно понадобится помощь профессионала

При не разборном баке выполнить ремонт самостоятельно труднее, возможно понадобится помощь профессионала

При не разборном баке выполнить ремонт самостоятельно труднее, возможно понадобится помощь профессионала.

Меняем подшипник

В каких случаях нужна замена детали и как снять подшипник с барабана стиральной машинки?

Например, если образовалась лужа под машинкой и при работе идет сильный гул и вибрация. Почему это произошло? Большая вероятность, что на подшипник попала вода и вывела его из строя. Вообще срок службы этой детали не маленький от 7 до 11 лет, но иногда случается неприятность и приходится раньше времени произвести замену.

Устраняем неисправность амортизаторов

Амортизаторы отвечают за плавную работу барабана во время стирки и отжима. Не должно быть стуков.

Как проверить их на исправность?

Просто. Открывайте люк машины, и тяните барабан на себя. Теперь отпустите. Что произошло?

Если барабан, как качели, мотается из стороны в сторону и не встает на место – верный признак потребности в замене детали. Причем замена амортизатора должна производится попарно.

Для этого не придется разбирать машину, как в случае с подшипниками, но правда только в моделях LG, Веко, Ardo. Достаточно со стороны дна, открутить крепеж и поменять детали. А с остальными моделями придется повозиться.

1. – Убирается верхняя крышка и вынимается дозатор.
2. – Отсоединяется блок управления.
3. – Снимается уплотнительная резинка с хомутом.
4. – Убирается передняя часть корпуса машины.
5. – Меняются детали.

Извлекаем посторонний предмет

Что значит посторонний предмет? Это могут быть:

• монеты, даже стразы,

• пуговицы и другие детали одежды.

Если не достать и не освободить барабан от этих вещей, последствия могут быть печальными, вплоть до его заклинивания и поломки.

Какие еще проблемы можно решить самостоятельно?

Меняем манжету

Причин выхода из строя манжеты – много. Это может быть: износ из-за длительного срока эксплуатации, из-за плесени, из-за трещин и разрывов, из-за известкового налета и т.д.

Если под машинкой остается вода после стирки – проверяйте манжету. Ведь это дело опасное. Может замкнуть электросеть или машинка может полностью выйти из строя.

Что нужно для замены манжеты и как снять резину с барабана стиральной машины?

Во-первых, нужна новая манжета, которая на 100 процентов должна соответствовать старой, иначе возможно неполное прилегание.

Чтобы произвести замену старой резинки на новую, нужно:

1. Снять переднюю панель машины, убрать отсек для порошка, убрать переднюю часть машины.
2. Отсоединить манжету. В обычном варианте манжета прикручена к баку двумя металическими хомутами. Нужно просто поддеть пружинку хомута и потянуть.

3. После того, как первый хомут снят, можно убрать верх резинки, на которой в казано правильное расположении ее в баке. Манжета без проблем освободится и достанется после снятия второго хомута.

4. При установке новой резинки, ориентиром послужат отметки на ободке люка.
5. Перед установкой необходимо провести очистительные работы ободка люка хотя бы просто мыльным раствором.
6. Манжет натягивается на люк. Если натягивается верх, то придерживается нижняя часть; если низ, то наоборот.
7. Далее все детали собираются в обратной последовательности.

Осталось проверить выполненную работу, запустив стирку без белья. Если течи нет, все прошло успешно и вы справились!

Как снять и заменить барабан

К наиболее популярным стиральным машинам относят модели компаний LG, Samsung, Indesit и Ariston. Они отличаются надежностью, функциональностью и удобством ремонта

Для каждой марки характерны свои особенности, которые важно учитывать в процессе разборки

LG

Главное отличиее стиральных машин LG от других подобных агрегатов — наличие прямого привода. Это обуславливает некоторые особенности при разборке и замене барабана.

Как вытащить барабан из стиральной машины LG:

1. Снимается верхняя крышка.
2. Отвертками откручиваются крепления задней стенки
3. Вытаскивается лоток-дозатор и панель управления.
4. Спереди отсоединяются все элементы люка, включая уплотнительное кольцо. Манжету и саму крышку.
5. Откручиваются винты, удерживающие переднюю стенку, затем она снимается.
6. На передней стороне стиральной машины можно увидеть два противовеса, которые прикреплены к баку при помощи винтов. Их нужно открутить, а затем снять утяжелители.
7. Отсоединяется проводка всех верхних деталей.
8. В задней части откручивается центральный болт крышки мотора, затем нужно открутить все болты, удерживающие двигатель на конструкции.
9. После отсоединения всей сопутствующей аппаратуры, бак просто останется висеть на специальных крючках. Его нужно немного приподнять и извлечь из корпуса машины.
10. Чтобы достать барабан, обычно достаточно просто постучать по соответствующей втулке бака.

После замены неисправных элементов сборка осуществляется по тем же правилам в обратном порядке.

Samsung

При работе со стиральными машинами Самсунг нужно следовать примерно тем же инструкциям, что и для любого другого аппарата. В данном случае последовательно снимаются верхняя крышка, передняя панель, задняя панель и все сопутствующие элементы

Важно максимально внимательно отсоединять все провода, при этом фиксируя их расположение на фото

Сверху и снизу бака расположены противовесы, которые снимаются при помощи соответствующего ключа.

Достать барабан из стиральной машины Самсунг в одиночку может быть затруднительно, поэтому лучше сразу позаботиться о наличии помощника.  В конструкции есть много защелок и крючков, не дающих менять положение. Перед вытаскиванием нужно будет отсоединить приводной ремень и снять мотор.

Для замены подшипников потребуется разобрать барабан стиральной машины. Если он спаянный, то на помощь приходит ножовка по металлу. Однако в этом случае потребуется дополнительно подумать о способе соединения половинок конструкции после ремонта.

Indesit

По своей конструкции, машинки фирмы Индезит очень напоминают модели Самсунг. Тут также используется ременной привод, и набор из двух противовесов в верхней и нижней частях бака.

Бак можно вытащить только после того, как от него будут отключены все элементы, а сам он останется висеть на двух пружинах. В моделях Индезит используются неразборные баки, так что для получения доступа к барабану и подшипникам придется поработать ножовкой.

Ariston

Процесс снятия и замены барабана на оборудовании компании Аристон практически не отличается от порядка работ на других моделях. Первым делом, нужно снять верхнюю крышку, заднюю стенку и переднюю панель прибора. Попутно вытаскивается лоток для порошка и блок управления.

Для получения доступа к баку нужно вынимать из аппарата всю аппаратуру, включая  прессостат, сливной шланг, наливной патрубок впускного клапана и проводку. Бак можно вытащить вместе с противовесом, однако лучше все-таки заранее избавиться от него.

Желательно выполнять процедуру вдвоем, поскольку нужно одновременно поднимать элемент и прижимать специальные пружины.

Новые барабаны поставляются единым узлом с баком, так что никакого смысла половинить конструкцию при необходимости замены всего узла нет.

Как устроен разборный бак

Разборный бак это важнейшая составляющая стиральной машинки. Ведь со временем произойдёт износ подшипников и потребуется их замена.

В состав бака входит две детали: передняя и задняя часть бака. Скрепление этих элементов осуществляется с помощью специальных крепёжных болтов. Соединение полубаков герметично.

Бак с таким устройством можно без труда разобрать, что существенно упрощает доступность к подшипникам.

Сегодня существуют модели стиральной техники, разобрать бак которых невозможно. А если и есть возможность, то заменяется задняя его часть. Но не сами подшипники.

Неразборный бак стиральной техники не подлежит ремонту. Поэтому при поломке его нужно будет заменить полностью. Но все же многие мастера берутся за такой ремонт.

Это сложный и не очень надежный процесс, так как линию разреза бака необходимо соединить герметично. А получается это не всегда. Такой ремонт стоит недешево и берутся за него далеко не все. К тому же, нет гарантии что бак после такого ремонта прослужит долго.

Предлагаем ознакомиться Не крутится барабан стиральной машины автомат — причины

Подготовка к разборке

Прежде всего – выбираем место, где будет разбираться машина. Пространства должно быть достаточно для выполнения работ и для того, чтобы можно было аккуратно разложить демонтированные части машины. Ведь нам ещё надо будет собрать её обратно.

Лучше всего будет записать все этапы разборки машины. Тогда обратный процесс пройдёт легче и без ошибок.

• Набор разных отвёрток. Пара крестовых разной длины. Плоская отвёртка. Нужна будет для того, чтобы поддевать различные зажимы и фиксаторы. Отвёртка с набором бит – шестигранники и звёздочки.
• Молоток. Понадобится в случае, если нужна замена подшипников.
• Плоскогубцы.
• Набор ключей.
• Брусок из дерева.
