Как работает кондиционер: принцип работы кондиционера, его устройство и техническая схема
Залогом длительной и эффективной работы кондиционера является его правильная эксплуатация и регулярное обслуживание. Согласны? Но чтобы не допустить поломок этого совсем недешевого оборудования, желательно изучить устройство, а также рассмотреть принцип работы кондиционера.
Именно эти вопросы мы и обсудим в нашем материале – подробно разберем основные конструкционные элементы типового климатического оборудования. А также поговорим о принципе и особенностях его функционирования, приведем типовую схему. Дополним статью наглядными фото и полезными видеорекомендациями.
Работа кондиционера
Все компоненты агрегата соединяются друг с другом трубками из меди и тем самым формируют холодильный контур. Внутри его циркулирует фреон с небольшой толикой компрессионного масла.
Устройство кондиционера позволяет совершать следующий процесс:
- В компрессор из радиатора поступает хладагент под низким давлением в 2-4 атмосферы и температурой около +15 градусов.
- Работая, компрессор сжимает фреон до 16 — 22 очков, в связи с этим он нагревается до +75 — 85 градусов и попадает в конденсатор.
- Испаритель охлаждается потоком воздуха, имеющим температуру ниже, чем у фреона, вследствие чего хладагент остывает и преобразуется из газа в водянистое состояние.
- Из конденсатора фреон попадает в терморегулирующий вентиль (в бытовых приборах он выглядит в виде спиральной трубки).
- При прохождении через капилляры, напор газа понижается до 3-5 атмосфер, и он остывает, при этом часть его испаряется.
- После ТРВ жидкий фреон поступает в радиатор, обдуваемый воздушным потоком. В нем хладагент полностью преобразуется в газ, забирает тепло, в связи с этим температура в помещении понижается.
Затем фреон с низким давлением двигается к компрессору, и вся работа компрессора, а значит и бытового кондиционера, повторяется вновь.
Работа кондиционера на холод
Особенности функционирования напольных кондиционеров
Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.
Особенности мобильных моделей
Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения. Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.
Схема устройства кондиционера
Несмотря на огромное количество моделей, все кондиционеры имеют похожие основные конструктивные элементы. Они различаются только внешними формами и особенностями установки той или иной конструкции.
Каждый кондиционер состоит из вентилятора, испарителя, дросселя, компрессора и конденсатора. Компрессор предназначен для сжатия фреона с целью его дальнейшей циркуляции в системе. С помощью конденсатора фреон превращается из газообразного в жидкое состояние. Чаще всего для установки данного элемента используется внешний блок.
Работа испарителя заключается в превращении жидкого фреона в газ. Таким образом, его функции будут противоположны конденсатору. Дроссель позволяет снизить давление фреона, а вентиляторы осуществляют непосредственное охлаждение системы. Работа устройства не зависит от того, где устанавливается кондиционер – на стене или на потолке.
Принцип работы и схема кондиционера
Кондиционер кажется довольно простым оборудованием, основные конструкционные узлы которого не представляют особой сложности. Поэтому разберем детально его принцип работы, который также крайне прост.
Как работает типовой кондиционер?
Испаряясь жидкости поглощают тепло, причем активно, а при конденсации (перехода с газообразного состояния обратно в жидкое) выделяют его. И указанные физические явления традиционно являются основой принципа работы кондиционеров.
Удостовериться, что указанный способ отвода тепла эффективный, можно даже в домашних условиях. К примеру, нанеся на поверхность своей кожи любой спиртосодержащий раствор, который, быстро испаряясь, оставляет после себя чувство холода. Так как тепло с поверхности тела поглощается и отводится в сторону.
Если просто, то основой работы любого современного кондиционера являются процедуры кипения (с поглощением тепла) и конденсации (с выделением тепла). При указанных процессах происходит поглощение/выделение тепла согласно изображенных на графике формул. Где Q является количеством тепла, L — удельная теплота парообразования, а m обозначает массу вещества
Точно так происходит и в помещении. Причина в том, что жидкий хладагент, попав во внутренний блок кондиционера, активно и в больших количествах поглощает излишки тепла, при этом его температура существенно повышается.
В результате он испаряется и перемещается во внешний блок (обычно размещенный за пределами здания). Где под воздействием более холодного воздуха, в значительных количествах нагнетаемого вентилятором, происходит обратный процесс.

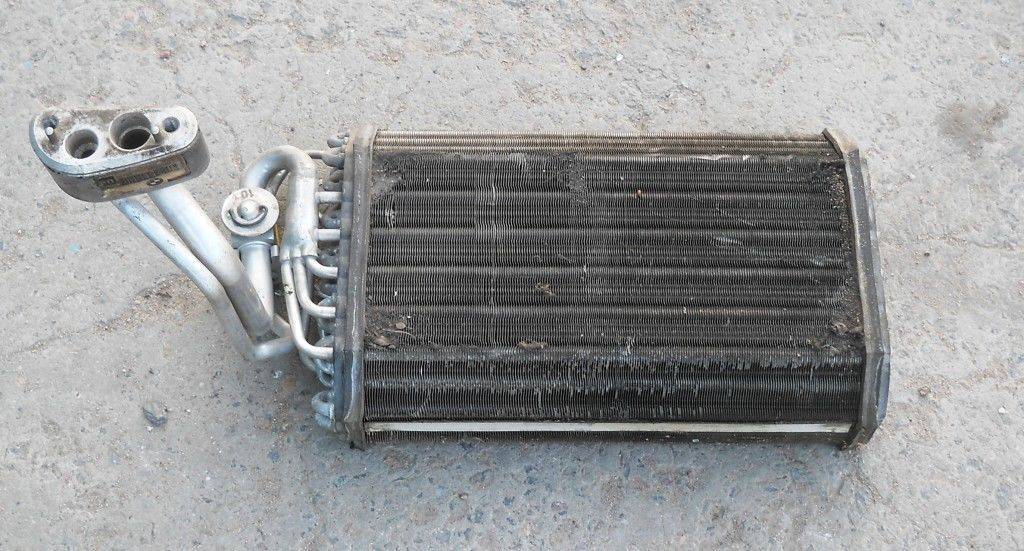

На фото изображен испаритель кондиционера. Который своим видом напоминает обычный радиатор. Собственно так оно и есть. Так как конструкция этого элемента обеспечивает максимально эффективный его обдув теплым комнатным воздухом, из которого хладагент и поглощает тепло, поэтому в комнате становится прохладней
То есть осуществляется конденсация, в результате которой хладагент становится опять жидким, при этом, соответственно, выделяется тепло. А дальше последует новый цикл и так до бесконечности.
Принципиальная схема работы оборудования
Независимо от вида, типа и названия кондиционера процесс охлаждения воздуха всегда одинаков. Так после включения хладагент подается в испаритель. При этом его давление составляет 3-5 атмосфер, а температура находится в пределах 10-20 °С.
Далее в газообразном состоянии фреон перемещается в компрессор. И тут же сжимается до 15-20 атмосфер. Кроме того, происходит нагревание хладагента до 70-90 °С.

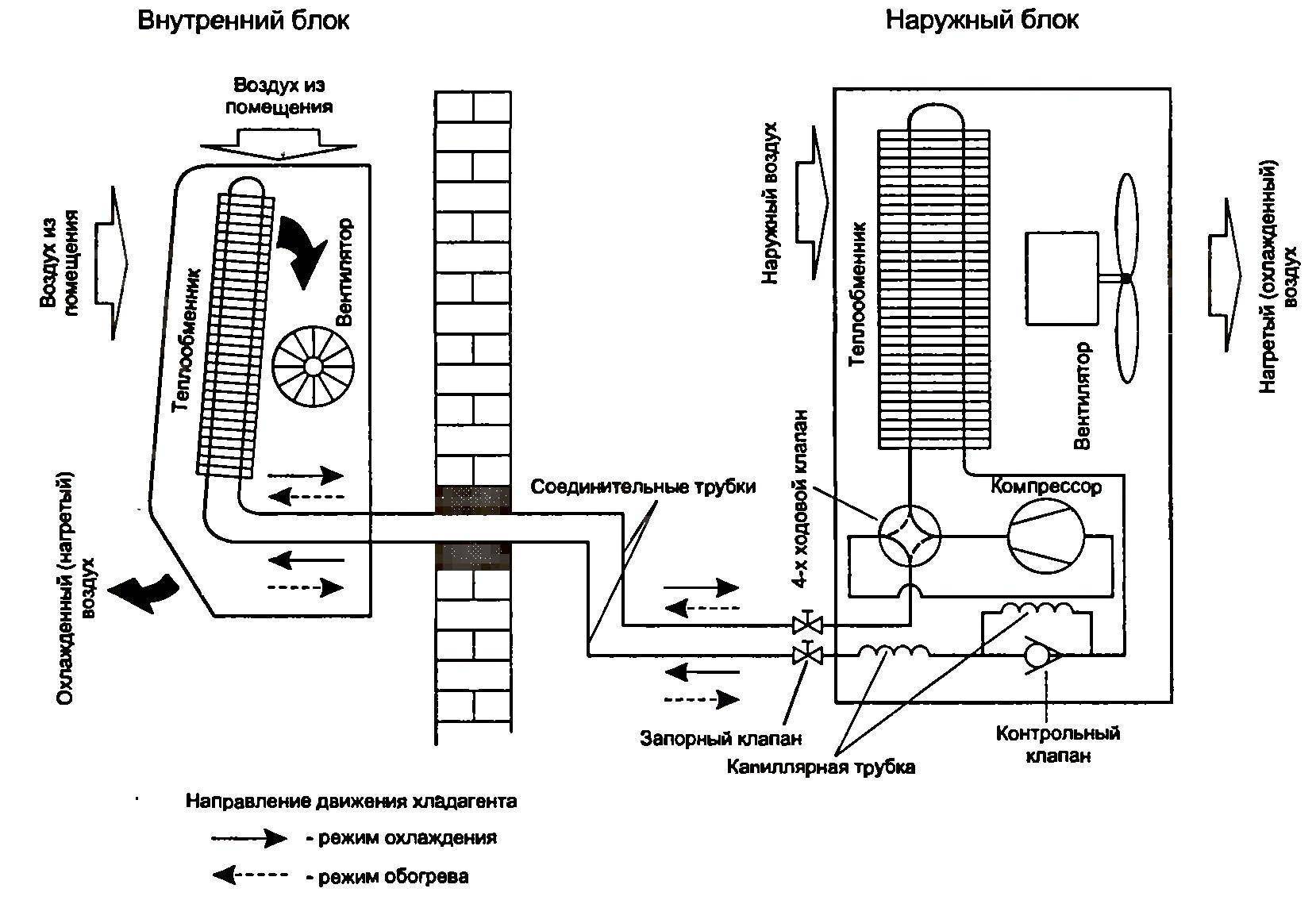

На схеме, в упрощенном виде, изображен принцип работы любого современного кондиционера. Так на рисунке показано, что охлажденный в конденсаторе хладагент поступает в регулятор потока (терморегулирующий вентиль). Где уменьшается его давление, что позволяет жидкости еще больше остыть. А дальше хладагент транспортируется в испаритель, где и происходит основной процесс. То есть охлаждение воздуха с одновременным нагревом хладагента
После чего газ транспортируется в конденсатор, активно обдуваемый вентилятором. В результате воздействия нагнетаемого воздуха с более низкой температурой фреон выделяет тепло, что приводит к его переходу в жидкое состояние.
Но все же его температура остается на 10-20 °С выше, чем аналогичный показатель окружающего воздуха. Эта проблема решается в момент перемещения жидкости через терморегулирующий вентиль. Где давление хладагента снова снижается до небольших 3-5 атмосфер. Что дает возможность фреону дополнительно остыть и он готов к новому циклу поглощения тепла, поэтому снова подается в испаритель.
На рисунке изображена принципиальная схема кондиционера. При этом один блок, оснащенный испарителем, находится внутри помещения. А второй, с конденсатором, — снаружи. Что позволяет сделать процедуру теплообмена максимально эффективной. Кроме того, в блоке, который находится на улице, всегда размещается компрессор, который является самой шумной частью конструкции
Особенности функционирования кондиционера
Для работы кондиционера нужна электроэнергия, но это выгодно, так как у него достаточно высокий КПД.
Но если в сети регулярные перепады напряжения, то, чтобы избежать поломки этого вида климатического оборудования, следует сразу же установить и стабилизатор.
Несмотря на простой и эффективный способ теплообмена, следует всегда помнить о том, что кондиционер будет соответствовать заявленным характеристикам только при регулярном техническом обслуживании.
Принцип работы оконного кондиционера
Оконный кондиционер представляет собой моноблочную систему, которая устанавливается в оконный проем или в стену. Если сравнивать моноблочный кондиционер со сплит-системой, то можно заметить ряд недостатков:
— производит много шума;
— ограничивает выбор места для установки устройства;
— ухудшает доступ солнечного света в помещение;
— не очень эстетичный способ монтажа.
Основным преимуществом оконного кондиционера является низкая стоимость устройства. Модель оконного кондиционера по принципу работы идентична передвижной моноблочной системе.
- После процесса конденсации хладагент переходит в жидкое состояние.
- Под действием компрессора хладагент еще больше сжимается и продвигается в дросселирующий модуль для повышения давления.
- При комнатной температуре под высоким давлением хладагент закипает в испарителе и переходит в газообразное состояние, выделяя при этом холод.
- Образовавшиеся холодные массы охлаждают поток воздуха, подаваемый вентилятором.
- Холодильный агент в газообразном состоянии проходит через фильтр и подается к конденсатору, где снова трансформируется в жидкость. Перемещаясь по замкнутому контуру, хладагент выводит тепло из помещения и обеспечивает охлаждение воздушных потоков, направляемых внутрь помещения.
Таким образом, можно отметить ошибочность мнения, что климатическое оборудование производит холод. Принцип действия таких устройств заключается в отборе и перемещении холода их окружающей среды внутрь помещения, даже, если температура снаружи поднимается выше тридцати градусов с плюсом. Исходя из этого, можно отметить, что предназначение кондиционера заключается не в охлаждении воздуха внутри помещений, а в формировании требуемого микроклимата. Нужно учесть, что процесс кондиционирования способствует снижению уровня влажности воздуха. Это может быть полезным для комнат с высокой влажностью, но в других случаях может понадобиться установка оборудования, увлажняющего воздух.
Аналогично с разными моделями сплит-кондиционеров, некоторые устройства, предназначенные для установки в оконные проемы, также могут использоваться и для отопления помещений. Такое оборудование называют оконными моноблоками реверсированного цикла. Такие кондиционеры особенно практичны в периоды межсезонья. Оконное оборудование обязательно имеет встроенную систему фильтрации, которая предотвращает попадание внутрь помещений пыли, пуха и других элементов.
Как работают испарительные кондиционеры
Охладитель-увлажнитель испарительного типа
В испарительных кондиционерах нет фреоновых контуров с теплообменниками и компрессорами. В состав безвоздуховодного напольного блока входят следующие элементы:
- вентилятор;
- дренажный насос;
- пористый гидро-фильтр;
- воздушный фильтр грубой очистки;
- емкость для холодной воды.
Рабочая жидкость – холодная вода, в которую дополнительно кладут лед для более эффективного охлаждения.
Охлаждение
Влагу удалять нет необходимости, так как она выделяется в комнату вместе с охлажденным воздухом, поэтому такие моноблочные устройства еще называют увлажнителями или испарительными кондиционерами.
Цикл охлаждения состоит из нескольких этапов:
- гидро-фильтр пропитывается водой, поступающей из специальной емкости под воздействием дренажной помпы;
- воздушный поток проходит через механический фильтр и поступает в гидро-фильтр;
- здесь он отдает свое тепло воде, и она начинает испаряться, при этом происходит охлаждение и увлажнение воздушного потока.
Далее весь круговорот повторяется.
Обогрев
Если рассматривать принцип работы кондиционера-испарителя на обогрев, то он ничем не отличается от оконных блоков и мобильных с воздуховодом. В корпус напольного испарительного блока встраивается нагревательный элемент, позволяющий эксплуатировать прибор в режиме тепловентилятора с электрическим нагревом. Ограничений по наружной температуре нет никаких.
Принцип работы канального кондиционера
Канальная сплит система или канальное климатическое оборудование представляет собой стандартное устройство, внутренний блок которого имеет канальную конструкцию.
Рассматривая такой кондиционер (устройство и принцип работы) можно отметить, что у него все основные функциональные элементы (дросселирующий регулятор, компрессор, воздушный конденсатор) размещены в наружном блоке. Такие приборы используются для обеспечения комфортной температуры путем нагрева\охлаждения воздуха, а также для очистки воздуха от пыли и микрочастиц. Для нагревания воздуха в помещении могут использоваться модели, которые могут работать по принципу тепловых насосов. Канальные сплит-системы состоят из 2-х отдельных элементов (внешний и внутренней блоки, которые соединены магистралями для хладагента). Кондиционирование помещений осуществляет внутренний блок. Он может встраиваться в подвесной потолок или ниши из гипсокартона.
Принцип работы кондиционера в квартире предполагает перемещение тепловой энергии из помещения в окружающую среду с помощью холодильного контура, в котором находится холодильный агент — фреон. Основными элементами этого контура являются теплообменники (испаритель\конденсатор). В блоке, который устанавливается в помещении, находится испаритель, забирающий тепло из помещения, а конденсирующий теплообменник располагается в наружном блоке (он отдает тепловую энергию в окружающую среду). В качестве вещества транспортирующего тепловую энергию выступает холодильный агент – фреон.
Таким образом, основными устройствами наружного блока канальных систем кондиционирования являются:
- контур охлаждения. Он состоит из капиллярного патрубка, компрессора и конденсирующего теплообменника. Основная функция этого контура состоит в перемещении тепловой энергии из помещения в окружающую среду. С помощью магистралей хладагента соединены уличный и внутренний блоки. Контур охлаждения внешнего блока объединен с холодильным контуром, расположенным во внутреннем блоке, в одну систему.
- вентилятор конденсирующего теплообменника направляет воздушные потоки через конденсатор;
- управляющая автоматика обеспечивает контроль функционирования всех улов наружного блока и защищает их от поломок, вызванных перегрузкой и другими факторами.
Монтаж внешнего блока производится с учетом требований, которые описываются производителем в сопровождающей документации
Особое внимание следует уделить расстоянию между внешним и внутренним блоком, а также их высоте друг относительно друга. Поскольку внутренний блок располагается непосредственно в помещении, то его работа должна сопровождаться минимальным шумом, поэтому количество элементов холодильной магистрали в нем также минимизируется
Здесь находятся:
— испаритель с теплообменником;
— вентилятор;
— фильтрующий элемент;
— температурные датчики;
— приемник сигналов пульта д/у (в некоторых моделях может предлагаться, как дополнительная опция.
Использование канальных кондиционеров для бытовых целей возможно в том случае, если в помещениях достаточно высокие потолки.
Основные преимущества:
- Один внутренний блок может осуществлять кондиционирование нескольких комнат.
- Для увеличения процентного содержания кислорода внутри помещений можно добавлять свежий воздух.
- Монтаж оборудования (включая воздушные магистрали) может выполняться скрытым способом, что позволяет устанавливать кондиционер без нарушения дизайна интерьеров.
- Управление оборудованием может выполняться, как проводным, так и ИК пультом.
Отрицательные аспекты:
- При использовании одного блока для кондиционирования нескольких комнат, возможно обеспечение исключительно одинакового температурного режима для всех помещений.
- Для монтажа такого оборудования необходима достаточная высота потолков.
- Составление проекта разводки и расчет параметров оборудования могут выполнять только высококвалифицированные специалисты.
Польза и вред от кондиционера
Плюсы от устройства
Главным преимуществом климатизеров является то, что они создают в помещении подходящий для человека микроклимат. Это повышает, в свою очередь, производительность труда, улучшает настроение и самочувствие.
Следовательно, основным достоинством этого кондиционера является создание благоприятных условий для работы или отдыха. Основной задачей таких агрегатов является понижение температуры в жаркое время, и нагрев воздуха в холодный период.
К тому же установка кондиционеров в сервисных центрах или в интернет-залах позволяет миновать преждевременных поломок компьютерного оборудования из-за перегрева.
А также некоторые модели таких агрегатов способны выполнить еще несколько полезных функций:
- Очищение воздушного пространства от неприятных запахов. Например, часто оконные кондиционеры монтируют на кухне и в туалете.
- Увлажнение или осушение воздушной среды в помещении.
Минусы устройств
Однако при неправильном использовании кондиционера, от него может исходить определенный вред для здоровья человека:
- Есть вероятность, что в этих устройствах размножаются вредные бактерии.
- Климатическое оборудование благоприятствует распространению вирусов.
- Кондиционеры, пропуская через себя воздух, убивают в нем полезные элементы.
- Компрессоры создают шум во время работы.
На самом деле, в большинстве случаев, это относится к мифам, и такие утверждения не соответствуют действительности. Во избежание неприятных явлений, не нужно находиться под холодной струей воздушного потока.
Систематические чистки агрегата и его профилактический ремонт помогут избежать неправильной работы устройства. И если соблюдать эти элементарные правила, то кондиционер создаст в помещении приятный микроклимат, так необходимый человеку для приятного отдыха и плодотворной работы.
Замена или ремонт
Заменить муфту компрессора кондиционера или ремонтировать?
Иногда ремонт каких-то отдельных частей этой детали попросту нецелесообразен. Тот же подшипник некоторым автолюбителям приходится искать в Интернете. А стоимость элементов порой равняется стоимости полной замены муфты, что просто не выгодно. Кроме того, это занятие требует недюжинного терпения и времени. И не факт, что в скором времени деталь не выйдет из строя вновь.
Именно поэтому чаще всего автолюбители предпочитают ремонту полную замену муфты.
Мастера рекомендуют во избежание неприятных последствий после вмешательства в систему кондиционирования людей с недостаточным опытом поручить диагностику, ремонт, замену муфты или любых других её элементов профессионалам своего дела.
- экономию времени (работы выполняются в точно оговорённый срок);
- экономию денег (Вам не придётся переплачивать за то, чего вам не сделали);
- экономию нервов (на все работы даётся гарантия).
Читать дальше: Как собрать керхер к 3
На сегодняшний день кондиционеры есть и в помещениях, и в автомобилях. Обе системы имеют схожую конструкцию и принцип работы. Одной из таких общих деталей как раз является муфта компрессора кондиционера. «Ниссан», «Рено» и даже ВАЗы, укомплектованные системами кондиционирования, имеют в своей конструкции этот элемент.
Как известно, каждое устройство, обеспечивающее охлаждение воздуха, имеет специальный компрессор. Он нужен для сжатия газообразного хладагента, который обеспечивает подачу холодного потока воздуха. Ни один современный компрессор не может обойтись без муфты, которая разъединяет его с приводным шкивом. Как же она действует?
Муфты компрессора кондиционера задействуются постоянно, в том числе и при выключении всей системы. Что примечательно, ранние экземпляры данных деталей были похожими на соленоид. Последний был взаимосвязан с ведущим шкивом компрессора, вследствие чего деталь повторяла его движения. Современные устройства значительно отличаются от своих предков. На данный момент все муфты компрессора кондиционера являются неподвижными, а располагаться могут перед самим механизмом.
Принцип работы данного устройства заключается в подаче питания на соленоид, после чего в системе образуется магнитное поле, и диск прижимается к ведущему шкиву. По этой причине муфты компрессора кондиционера часто называют электромагнитными. Также стоит отметить, что работа данного устройства отбирает у автомобиля порядка 5-10 лошадиных сил мощности, что, несомненно, отображается на динамике разгона и экономичности. В последнее время на автомобилях стали устанавливать муфты компрессора кондиционера, которые требуют использования специальных типов смазки. Это объясняется особой конструкцией и более усовершенствованным принципом работы.
Как понять, что автомобилю требуется замена муфты компрессора кондиционера? Данный механизм является важной деталью в системе работы кондиционера, поэтому ему нужно уделять особое внимание. Среди основных признаков стоит выделить шумность механизма при включении/выключении системы. Еще одной немаловажной деталью является зазор на электромагнитной муфте
Еще одной немаловажной деталью является зазор на электромагнитной муфте
Если неправильно его отрегулировать, это может привести к пробуксовке или даже выходу из строя шкива. Следом за шкивом сломается и сама муфта
Еще одной немаловажной деталью является зазор на электромагнитной муфте. Если неправильно его отрегулировать, это может привести к пробуксовке или даже выходу из строя шкива. Следом за шкивом сломается и сама муфта
Следом за шкивом сломается и сама муфта.
Еще одним признаком замены данной детали является износ шлица механизма. Обычно он изнашивается естественным образом. Если данная деталь пришла в негодность, муфты компрессора кондиционера следует заменить полностью. Конечно, можно произвести ремонт, однако стоимость этих работ не намного больше цены новой детали. Поэтому ремонтом данного устройства практически никто не занимается. После покупки новой муфты компрессора кондиционера вы не только существенно сэкономите свое время, но и будете уверены в ее исправности. Нередки случаи, когда отремонтированная деталь через несколько недель снова выходит из строя.
Особенности устройства кондиционера
Кондиционеры имеют в оснащении ряд элементов, обеспечивающих функциональность прибора. Рассмотрим составные части современных сплит-систем.
Внешний блок
Внешний модуль устанавливается с уличной стороны помещения. В этом блоке находится несколько важных составляющих.
Что входит во внешний модуль:
- Компрессор – сжимает фреон и задает хладагенту определенное движение по контуру.
- Конденсатор – преобразует хладагент в жидкое состояние.
- Испаритель – преобразует фреон из водянистого состояния в газообразное.
- Вентиль терморегуляции – снижает напор хладагента.
- Вентилятор – обеспечивает интенсивный теплообмен.
- Фильтры – защищают контур прибора от проникновения пыли, грязи и других чужеродных частиц.
Внутренний блок
Вторая составная часть сплит-системы – внутренний блок, устанавливаемый внутри помещения, который и обеспечивает распространение охлажденных потоков воздуха.
Составляющие внутреннего блока:
- Испаритель (радиатор). Он сильно охлаждается фреоном. Через радиатор прогоняется воздух, который моментально становится холодным.
- Вентилятор – обеспечивает циркуляцию охлажденного воздуха в помещении.
- Фильтр грубой очистки, задерживающий грубую пыль.
- Дополнительные фильтры, в зависимости от модели оборудования, выполняющие очистку воздуха от различных частиц, запахов и т. д. Это могут быть фильтры антибактериального, угольного и электростатического типа.
- Жалюзи для регулировки направления воздушного потока.
- Индикатор на панели показывает режим работы кондиционера.
- Командный блок – панель управления прибором.
- Ванночка-дренаж, где собирается конденсат, пыль и другие посторонние частицы.
Кроме этого, кондиционеры оснащены передней панелью, через которую внутрь поступает воздух, штуцерными соединениями и мотором вентилятора, обеспечивающим вращение крыльчатки.
Принцип работы и схема кондиционера
Все элементы кондиционера – единая система, соединенная медными трубками, образующими холодильный контур. Принцип работы основан на замкнутом цикле. Рассмотрим, как работает обычный кондиционер.
Принцип работы:
- Газообразный фреон поступает в компрессор, где эта субстанция достигает давления 15-25 атм, одновременно повышается температура до +70-90 0 .
- Под действием давления охлаждающий хладагент движется к конденсатору, где происходит его обдувание вентилятором и остывание. Далее он превращается в жидкость и выделяет тепловую энергию. Нагревается выходящий из конденсатора воздух. Охлаждающая жидкость выходит из теплообменника. Ее температура на 10-20 0 превышает температуру окружающего воздуха.
- В медном дросселе, выполненном в виде спирали, давление и температура фреона снижается и происходит его частичное испарение.
- Парообразная и жидкая фракция хладагента поступает в испаритель, который превращает фреон в газообразную форму и поглощает тепло.
- Вентилятор прогоняет воздух через испаритель, охлаждает его и подает в помещение.
- Фреон вновь засасывается компрессором. Процесс охлаждения воздуха повторяется.
Работа на охлаждение
Охлаждение воздуха – основная функция кондиционеров. Пользователь самостоятельно устанавливает оптимальные параметры температуры воздуха в помещении для обеспечения комфортного микроклимата. При повышении температуры воздуха выше заданных параметров прибор автоматически включается.
Работа на обогрев
В режиме обогрева функционируют некоторые модели двухконтурных сплит-систем. Они выполняют нагрев воздуха до температуры, установленной пользователем. Нагретый воздух равномерно распределяется по помещению. Производительность работы невысокая, поэтому это оборудование нельзя применять в качестве основного источника обогрева.
Изучив особенности устройства кондиционера, принцип работы и его возможности, можно выбрать наиболее подходящий вариант для установки. Это также позволит правильно эксплуатировать климатическое оборудование, обеспечивая комфортный микроклимат в помещении в любую погоду.
Конструкция
Прибор может быть в виде моноблока или иметь двухмодульную конструкцию. Устройство представляет из себя замкнутую систему, по которой движется хладагент — чаще всего фреон R-22, R-410.
Из чего состоит кондиционер:
- Компрессор — предназначен для сжатия фреона и обеспечения его движения к теплообменнику;
- Конденсатор — расположен в выносном блоке, попадая на охлаждённую поверхность теплообменника, хладагент переходит в жидкое состояние;
- Испаритель — находится во внутреннем корпусе, поглощает тепло, способствуя попаданию в комнату, превращает хладагент в газ;
- Регулятор давления (капиллярная трубка, дроссель) выполняет функции резкого снижения p и t фреона;
- Вентилятор — генерирует воздушную струю, направленную на теплообменники.
Классическая ,его работы представлена на рисунке.
Схема охлаждения наглядно показывает, как при испарении хладагент поглощает, а при конденсации отдаёт тепло. Принцип действия кондиционера — забор тепловой энергии на одном теплообменнике и отдача на другом называется парокомпрессионным холодильным циклом.
Как работает кондиционер?
В компрессор поступает фреон в виде газа при незначительном p 3-5 атм и t +10-20˚С. В агрегате газообразная субстанция достигает давления 15-25 атм с одновременным повышением t до +70-90˚С.
Охлаждающий агент под давлением движется к конденсатору, где обдуваемый вентилятором остывает и превращается в жидкость, выделяя при этом тепловую энергию. Воздух, выходящий из конденсатора, нагревается. Охлаждающая жидкость покидает теплообменник с температурой на 10-20˚ превышающей окружающий воздух.
В дросселе, представляющем из себя тонкую трубку, выполненную из меди в виде спирали, температура и давление фреона согласно законам физики снижается, частично испаряясь. После регулятора давления смесь парообразной и жидкой фракций хладагента поступает в испаритель.
Испаритель превращает фреон в газообразную форму с поглощением тепла. Воздух, прогоняемый вентилятором через испаритель остывает и подаётся в помещение. Газ с низкой температурой и давлением вновь засасывается компрессором. Процесс повторяется.
Внутренний блок
Внутренний кондиционер необходим для получения охлажденного воздуха в помещении. Конструкция данного блока позволяет принимать поступивший воздух с улицы и равномерно распределять его в помещении. В связи с этим главными элементами внутреннего устройства являются:
Радиатор (испаритель). Такое название он получил потому, что в стадии охлаждения в трубках происходит испарение фреона, а на таком явлении основан принцип работы контура. От размеров этого прибора во многом зависит мощность агрегата: чем больше кондиционер, тем крупнее должен быть испаритель.
Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.
Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.
У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.
Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.
Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.
Вертикальные и горизонтальные жалюзи. Двигаются эти элементы от небольших моторов и крепятся под лотком для дренажа. При этом горизонтальные шторки регулируют воздушный поток вверх-вниз, а вертикальные – вправо-влево.
Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.
Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.
