Профессиональные мультиметры
В то время как отечественные модели почти всегда представлены в компактной форме, профессиональные модели могут быть как компактными, так и стационарными. В то же время даже самые простые стоят от 15 000 до 20 000 рублей. Фиксированные устройства очень высокого качества уже стоят сотни тысяч долларов.
В число популярных моделей входят:
- водонепроницаемый DT-9979 (IP67), с возможностью подключения к компьютеру или смартфону, запись измерений в течение 200 часов, точность измерений 0,025 … 0,3%;
- APPA 107N, также защищенный, с возможностью синхронизации с компьютером, запоминанием около 6000 значений измерений, датчиками температуры и разъемами «крокодил»;
- KEYSIGHT 3458A – полноценный вольтметр с огромным диапазоном возможностей и функций. Это стационарный прибор, используется обычно на производстве. Главными его достоинствами является погрешность 0,0008% и высокая скорость замеров – до 100 000/1 секунду. Считается отраслевым стандартом РФ.
Инструкция по эксплуатации мультиметра DT 890 B+
- ЖК дисплей, 3.5 разрядный
- Индикатор состояния батарей
- Измерение широкого спектра электрических параметров
- Комбинированная защита от перегрузки и перенапряжений
Назначение
Компактный, износостойкий, 3½ — разрядный мультиметр предназначен для измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости, проверки диодов, транзисторов, звуковой прозвонки. Метод измерений – АЦП двойного интегрирования с автоматической коррекцией нуля, автоматическим определением полярности и индикацией перегрузки. Полная защита от перегрузок. Предназначен для применения в полевых условиях, лаборатории, мастерских и домашнем хозяйстве.
Описание
- 30-и позиционный переключатель режимов работы и пределов.
- Высокая чувствительность — 100 мкВ.
- Автоматическая индикация перегрузки – «1».
- Автоматическое определение полярности постоянного тока или напряжения.
- Все пределы защищены от перегрузок.
- Измерение сопротивления от 0,1 Ом до 200 Мом.
- Измерение емкости от 1 пФ 20 мкФ.
- Проверка диодов прямым стабильным током 1 мА.
- Измерение h21E транзисторов при Ib=100 мкА.
Точность — ± (показание + кол-во единиц счета). Точность гарантирована в течение 1 года при 23±5°С и относительной влажности менее 75%.
Общие характеристики
| Максимум дисплея | 1999 чисел (3½ разряда) с автоматическим определением полярности и единиц измерения |
| Метод индикации | ЖК дисплей |
| Метод измерений | АЦП двойного интегрирования |
| Индикация перегрузки | «1» в старшем разряде |
| Максимальное синфазное напряжение | 500В пост/перем эфф. |
| Скорость измерений | 2-3 измерения в секунду |
| Температура гарантированной точности | 23°С ±5°С |
| Интервал температур | Работа: 0°С +40°С Хранение: -10°С +50°С |
| Индикация разряда батареи | Символ на дисплее |
| Размер | 88х170х38 мм |
| Вес | 340 гр |
| Принадлежности | Инструкция, щупы, коробка |
Постоянное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±0,5%±1 ед. счета |
| 2 В | 1 мВ | ±0,5%±1 ед. счета |
| 20 В | 10 мВ | ±0,5%±1 ед. счета |
| 200 В | 100 мВ | ±0,5%±1 ед. счета |
| 1000 В | 1 В | ±0,8%±2 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Защита от перегрузок: 1000 В постоянного или пикового переменного тока на всех пределах.
Переменное напряжение
| Предел | Разрешение | Точность |
|---|---|---|
| 200 мВ | 100 мкВ | ±1,2%±3 ед. счета |
| 2 В | 1 мВ | ±0,8%±3 ед. счета |
| 20 В | 10 мВ | ±0,8%±3 ед. счета |
| 200 В | 100 мВ | ±0,8%±3 ед. счета |
| 750 В | 1 В | ±1,2%±1 ед. счета |
Входное сопротивление: 10 Мом на всех пределах. Диапазон частот: 40 Гц – 400 Гц. Защита от перегрузок: 750 В эфф. Или 1000 В пикового на всех пределах, кроме 200 мВ (15 сек. Максимум 300 В эфф.). Калибровка: Среднее (эфф. синусоиды).
Постоянный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 2 мА | 1 мкА | ±0,8%±1 ед. счета |
| 20 мА | 10 мкА | ±0,8%±1 ед. счета |
| 200 мА | 100 мкА | ±1,2%±1 ед. счета |
| 20 А | 20 А | ±2%±5 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2А 250 В (предел 20 А не защищен). Максимальный ток на входе: 20 А, не более 15 секунд.
Переменный ток
| Предел | Разрешение | Точность |
|---|---|---|
| 20 мА | 10 мкА | ±1,2%±3 ед. счета |
| 200 мА | 100 мкА | ±2%±3 ед. счета |
| 20 А | 10 мА | ±3%±7 ед. счета |
Защита от перегрузок: плавкий предохранитель 0,2 А 250 В (предел 20 А не защищен). Диапазон частот: 40 Гц – 400 Гц. Максимальный ток на входе: 20 А, не более 15 секунд. Калибровка: Среднее (эфф. синусоиды).
Сопротивление
| Предел | Разрешение | Точность |
|---|---|---|
| 200 Ом | 0,1 Ом | ±0,8%±3 ед. счета |
| 2 кОм | 1 Ом | ±0,8%±1 ед. счета |
| 20 кОм | 10 Ом | ±0,8%±1 ед. счета |
| 200 кОм | 100 Ом | ±0,8%±1 ед. счета |
| 2 МОм | 1 кОм | ±0,8%±1 ед. счета |
| 20 МОм | 10 кОм | ±1%±2 ед. счета |
| 200 МОм | 100 кОм | ±5%±10 ед. счета |
На пределе 200 МОм при замыкании щупов отсчет дисплея 10 единиц, которые при измерении следует вычитать из полученного результата.
Емкость
| Предел | Разрешение | Точность |
|---|---|---|
| 2000 пФ | 1 пФ | ±2,5%±5 ед. счета |
| 20 нФ | 10 пФ | ±2,5%±5 ед. счета |
| 200 нФ | 100 пФ | ±2,5%±5 ед. счета |
| 2 мкФ | 1 нФ | ±2,5%±5 ед. счета |
| 20 мкФ | 10 нФ | ±2,5%±5 ед. счета |
Комплектность
| Наименование | Количество |
|---|---|
| Мультиметр цифровой серии DT890B+ | 1 шт. |
| Измерительные щупы | 2 шт. |
| Инструкция по эксплуатации | 1 шт. |
Правила транспортировки и хранения
Допускается транспортировка изделия в любом положении любым видом транспорта. Хранить в отапливаемом, вентилируемом помещении при температуре воздуха от 0 до 40°С при относительной влажности воздуха не более 80%. В помещении для хранения не должно быть пыли, паров кислот или щелочей, вызывающих коррозию.
Проверка радиодеталей мультиметром
С помощью мультиметра можно проверить практически любую деталь.
Проверка диодов
Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.
Проверка работы светодиода мультиметром
Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.
Измерение SMD диода на плате
При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.
Измерение сопротивления деталей
Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.
Измерение сопротивления
Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).
Проверка сопротивления резистора
Проверка конденсаторов
Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.
Измерение емкости
При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.
Измерение емкости конденсатора мультиметром
Проверка диодов, конденсаторов и транзисторов
Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.
- Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
- Если показывает минимальные показатели (меньше единицы), пробит.
Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.
Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.
Как определить короткое замыкание
Пошаговая инструкция как определить короткое замыкание мультиметром:
при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;
Вам это будет интересно Особенности инструментов для обжима
Тестер для изоляции мегаомметр
- если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
- убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.
Прозвонка проводки через розетку
Как прозвонить электропроводку
В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.
Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:
- проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
- проверить изоляцию кабеля на целостность. Это можно сделать визуально;
- замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
- правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

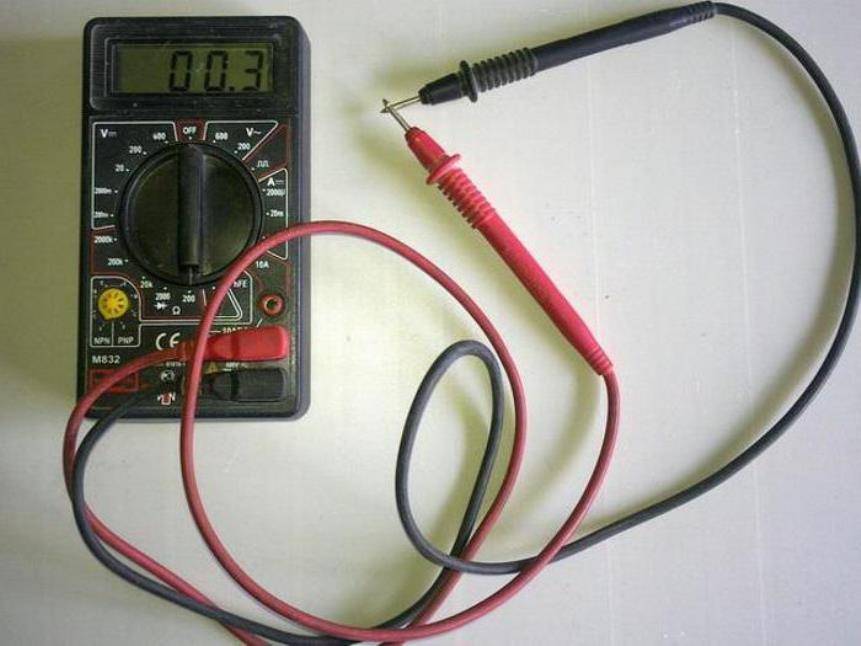

Проверка целостности цепи Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.
Как проверить целостность цепи
Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.
Вам это будет интересно Работа с тестером электрическим
Прозвонка от АКБ
Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

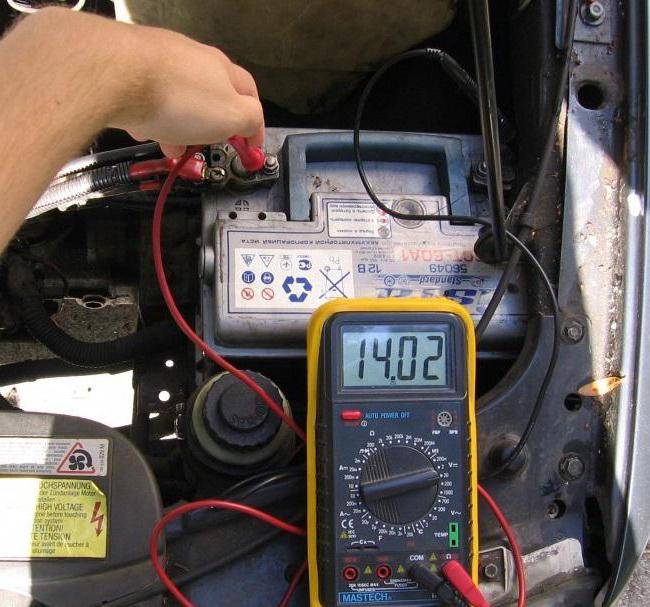

Как прозвонить провода в автомобиле
Пошаговый процесс:
- Прибор настроить рукояткой в режим измерения напряжения;
- Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
- Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.
Общая информация о функциях мультиметра
Стоит понимать, что функции мультиметра могут быть как угодно обширны. Данный класс прибора по мере роста опыта его использования выбирают для решения задач необходимого уровня сложности.
Однако есть типовой набор функций, который имеет любое устройство.
- Определение значения напряжения постоянной и переменной сети. У моделей отдельных классов может быть разный допустимый предел.
- Определение значения токов в постоянной и переменной сети. Использование этой функции предполагает специальную методику подключения устройства.
- Проверка диодов и целостности цепи. В простонародье называется режим прозвонки.
- Определение значения сопротивления детали или участка цепи.
Сегодня в продаже можно найти как аналоговые стрелочные, так и цифровые модели, оснащенные дисплеем. Каким именно пользоваться мультиметром, решает его будущий владелец. С одной стороны, цифровое устройство сразу показывает на дисплее понятное значение, и при изменении диапазона меняется только погрешность результата. Но приходится помнить о том, что нужно зарядить мультиметр, особенно, если он оснащен аккумулятором.
Аналоговое решение имеет свои преимущества. Стрелочный мультиметр показывает постоянную, фиксированную погрешность. Если диапазон типовых значений тока или напряжения известен, можно мгновенно визуально, по положению стрелки, оценивать режимы работы оборудования или параметры сети. Шкала прибора обычно имеет цветовое зонирование. Кроме этого, не надо думать о заряде батарей. Достаточно включить мультиметр и приступить к измерениям.
Однако практика показывает, что цифровые модели уверенно завоевывают популярность у потребителей. Поэтому далее речь будет идти именно о таком классе мультиметров.
Правила безопасности
Основные правила, которые необходимо соблюдать при работе с мультиметром:
- лучшим методом будет использование так называемых крокодилов, которые упростят работу. Они сделают контакт прочнее и не занимают руки во время работы;
- перед прозвонкой цепи ее нужно отключить от сети. Необходимо убрать из цепи даже простые батарейки, а если есть конденсаторы, то их нужно замкнуть, таким образом разрядив. Если пропустить этот нюанс, то прибор испортится;
- в процессе проверки длинного провода запрещено касаться руками к оголенным местам, так как показатели могут дать погрешность.
Токоизмерительные клещи В заключении необходимо отметить, пользоваться мультиметром достаточно просто. Необходимо соблюдать все правила безопасности и указания. Это устройство рекомендуется иметь в каждом доме и время от времени определять есть ли наличие короткого замыкания или неисправностей.
Проверка радиодеталей
Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:
В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.
Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).
На экране высветится сопротивление детали.
Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.
Точность работы мультиметра
В зависимости от сложности устройство может иметь от 2,5 (простейших) до 8,5 (точных) цифр экрана. Самые распространенные устройства с загрузкой 3.5. Бит указывает, что устройство может отражать количество битов от 0 до 9 полностью или частично. Например, для 3,5 цифр возможны измерения в диапазоне от 0,000 до 1,9999. Если значение выходит за пределы указанного диапазона, необходимо ручное или автоматическое переключение на другой диапазон.
Точность операции не зависит напрямую от бита, хотя есть связь. Следовательно, для устройств с погрешностью измерения разряда 2,5 примерно 10%, для устройств от 4,5 до 0,1%. При глубине немного больше 5 точность оговаривается отдельно для каждого типа измерения и может достигать 0,01%.
Стационарные инструменты обычно имеют более высокую точность, чем портативные инструменты.

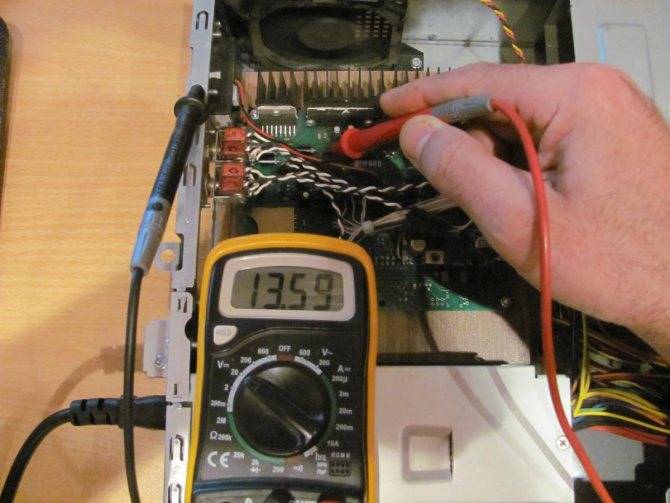

Как измерить ток мультиметром
Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.
Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.
Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.
При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.
Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра. Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний
Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы
Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.
При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.
- Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
- Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.
Что ты такое – Мультиметр
Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.
В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).
Мультиметр Мастер MY 62
Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:
Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).
В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.
- V ~ (или ACV) — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
- V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).
Мультиметр и его индикаторы
- Ω — с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
- hFe — с помощью данной функции можно проверять на целостность транзисторы.
- A ~ — в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
- A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
- F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
- ˚С — измерение температуры.
Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:
Мультиметр с расписанными функциями
А это более простой вариант мультиметра
Мультиметр DT-832 с расписанными функциями
Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода
Проверка конденсатора
Сначала проверяются следующие моменты:
Выводы щупов, которые сделаны из металла, трогать голыми руками нельзя. Исследование в режиме омметра – самое надёжное, что можно придумать для поиска неисправности конденсатора. Потому что о его способности к работе можно судить по сопротивлению.
Алгоритм для выпаянного конденсатора такой:
- Устройство ставится в режим омметра.
- Верхняя граница замеров ставится на бесконечное значение.
- На выводах проверяется сопротивление. Если оно отличается от «бесконечно большого», то конденсатор не исправен. Возможно, есть пробой или утечка.
Также с помощью этого же прибора есть возможность определить ёмкость конденсатора при необходимости. Обычно у них есть такая функция. Тогда: Щупы подсоединяются к гнёздам Сх
Важно соблюдать их полярность. Они и выводы проверяемого конденсатора соединяются вместе
Числа на экране обозначат ёмкость.
Бывает, что на мультиметре нет подходящих гнёзд. Вместо них есть металлические пластины. Тогда к ним и подсоединяются выводы, помня о полярности.
Использование прибора в автомобилях
Как пользоваться мультиметром в автомобиле? В данном случае наиболее востребованными функциями являются прозвон и вольтметр. Наиболее распространенным является DT-832 мультиметр. Как пользоваться им, мы рассмотрим далее.
Число 832 говорит о том, что прибор оснащен звуковой индикацией. Эксплуатироваться должен при диапазоне температур 0-40 °С. Работает от батарейки типа «Крона». С его помощью можно измерять силу постоянного тока до 10 А, переменного напряжения — до 750 В, постоянного — до 1000 В, сопротивления — до 2000 кОм, исправность транзисторов и диодов.
В гнездо «СОМ» вставляется черный щуп, два вышерасположенных предназначены для красной разновидности. Сила тока может определяться под дополнительное оборудование для автомобиля. В сети 220 В измерить данный показатель не получится.
Выбирать автомобильный мультиметр следует, исходя из следующих положений:
- лучше, если модель будет оснащена звуковым оповещением;
- выбирать нужно такой прибор, у которого есть плавкий предохранитель, который может быть заменен в случае ошибочного действия, совершенного пользователем;
- корпус должен быть прорезиненным.
Помимо рассмотренного мультиметра, в автомобилях можно использовать и другие подобные приборы. Наиболее компактным, имеющим небольшие размеры, совпадающие с двумя спичечными коробками, является мультиметр DT-182. Как пользоваться им? Точно так же. Он предназначен для измерения сопротивления, напряжения и силы тока. Также ним можно протестировать транзисторы, диоды и батарейки прозвонить соединения. Данное устройство работает от мизинчиковой батарейки типа 23А, имеющей напряжение 12 В. Данное обстоятельство является отрицательным, поскольку этот элемент питания достаточно быстро выходит из строя. Однако в мультиметр встроена функция предупреждения о том, что заряд батареи подходит к концу.
Данное устройство имеет следующие диапазоны:
- 200 мВ-500 В — для постоянного напряжения;
- 200-500 В — для переменного напряжения;
- 200 Ом-2000 кОм — для сопротивления;
- 200 мкА-200 мА — для постоянного тока;
- 1,5-9 В — для тестирования батареек.
Он не защищен от повреждений во время подачи напряжения при измерении сопротивления. Токопроводящий слой на низкоомных резисторах выгорает, что делает неизвестными номиналы микроамперметра и омметра. Также из строя может выйти ИМС АЦП. В этом случае прибор легче утилизировать, чем пытаться отремонтировать. Однако ремонт может осуществляться по схеме, которую можно нарисовать самостоятельно после снятия задней крышки прибора. При этом на листе нужно указать номиналы, после чего следует его прикрепить к задней крышке мультиметра и использовать по мере надобности.
Мультиметр dt 832: инструкция по применению
По характеристикам и функциональности данное устройство мало отличается от предыдущей модели.
Основным отличием является возможность измерения температуры с помощью термопары (не для всех производителей необходимо проверить наличие перед покупкой. Термопару можно подключить дополнительно) и защиту от перегрузки во всех режимах измерения. Есть также индикатор низкого заряда батареи, но пользователи заметили неудобство при его замене – задняя крышка, под которой прячется батарея, установлена на маленьких винтах, а не на крючках.
В дополнение к этому неудобству недостаток модели также считается хрупким корпусом и погрешностью измерения в пределах 1% согласно документации, которая в действительности достигает 2 … 3% в зависимости от качества сборки.
Проверка мультиметра дома
В результате длительного использования устройство может начать показывать неверные данные. Поэтому его требуется периодически калибровать. Причем это дело запускать не стоит. То есть не стоит ждать, когда мультиметр бесповоротно выйдет из строя.
Проверять работу прибора надо, как правило, перед каждым замером. Чтобы провести проверку на работоспособность дома, действием по такому плану:
- Выставляем измерительные щупы на определение сопротивления. Чёрный на «-», красный на «омегу». Следите за тем, чтобы не перепутать.
- Диск устройства ставим в положение «прозвонка».
- Одним щупом касаемся другого, ждём характерного сигнала.
Сигнал должен появиться сразу при соприкосновении двух щупов. Если же звука не последовало, значит, прибор несправен, пора проводить калибровку.
Точность работы мультиметра
В зависимости от сложности, устройство может иметь от 2,5 (самые простые) до 8,5 (прецизионные) разряда отображения чисел. Наиболее распространены приборы с 3,5 разряда. Разрядность указывает, что прибор может отражать количество разрядов от 0 до 9 полностью или частично. Например, для 3,5 разряда возможны измерения в пределах 0,000…1,999. Если величина выходит за указанные пределы, требуется ручное или автоматическое переключение на другой диапазон.
Точность работы не зависит напрямую от разрядности, хотя связь есть. Так, у приборов с 2,5 разряда погрешность измерения около 10%, у приборов с 4,5 – до 0,1%. При разрядности выше 5 точность оговаривается отдельно для каждого вида измерений и может доходить до 0,01%.
У стационарных приборов точность обычно выше, чем у портативных.
Классификация измерительных приборов
Мультиметры классифицируются на две основные группы — аналоговые и цифровые. Различаются они набором функций, точностью измерения, устойчивостью к помехам и удобством применения — все это мы рассмотрим далее. Мультиметры просто незаменимы при ремонте электронной или цифровой техники. Приборы помогают быстро обнаружить неисправность и отремонтировать технику (электрическую цепь).
Цифровой и аналоговый мультиметр — плюсы и минусы
Аналоговые мультиметры
Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи стрелки. В некоторых случаях инженеры предпочитают аналоговый вариант, когда при испытаниях электрических цепей необходимо точно определить направление и тенденцию изменения величины.
Преимущества аналоговых тестеров:
- чувствительность к изменениям в электрической цепи;
- устойчивость к помехам;
- доступная цена.
Недостатки аналоговых тестеров:
- большая погрешность измерений;
- нет автоматического определения полярности;
- низкое внутреннее сопротивление;
- невозможно измерить переменный ток или напряжение.
Цифровые мультиметры
Инструменты последнего поколения очень популярны, благодаря возможности быстро и точно измерить нужные параметры. Электронные тестеры более удобны при использовании в повседневной работе, поэтому их можно с уверенностью рекомендовать новичкам. Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.
Преимущества аналоговых тестеров:
- информация выводится на дисплей в виде числа;
- при замене полярности значения отображаются со знаком минус;
- высокое внутреннее сопротивление, что сокращает погрешности до минимума;
- продуманный интерфейс и простое управление.
