Как подключить выключатель с одной клавишей: правила и схемы подсоединения

Конструкция и подключение проходных одноклавишных выключателей

Конструкции и схема коммутации проходных выключателей более сложные, чем обычных моделей, но общий принцип остается прежним, через контакты проходит фазный провод. Есть варианты с одной, двумя и даже с тремя клавишами в одном корпусе

Пример подключения проходных одноклавишных выключателей

Такие выключатели используются в схемах управления освещения с двух точек, это очень удобно во многих случаях:

• На лестничных маршах;
• Длинных аллеях;
• Туннелях;
• Спортивных аренах, стадионах, бассейнах и других сооружениях.

В этих случаях пользователям для управления освещением не требуется проходить большие расстояния, используется любой ближайший выключатель. На схеме показана система освещения во включенном положении, при нажатии любого из выключателей контакт перекинется на линию черного цвета, освещение выключится. Конструкция схемы такова , что при следующем нажатии любой клавиши цепь замкнется через красную или черную линию и свет загорится.

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Как работает старая схема подключения выключателя света с одной клавишей: 2 важных принципа

С того давнего практического занятия мне запомнились два главных наставления своего учителя:

1. Электрическая проводка должна служить человеку, а не создавать ему опасные проблемы. Поэтому всю предстоящую работу следует рассматривать с точки зрения исключения любых рисков.
2. Безопасность электрической схемы обеспечивается надежным монтажом.

На эти два вопроса я и буду обращать ваше внимание дальше. Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников

Одноклавишный выключатель предназначен для управления освещением одной рабочей зоны вне зависимости от количества подключенных светильников.

Современный принцип электрического управления светом через выключатель бытовой сети показан на схеме.

Он же действует и в старых зданиях с советской проводкой, выполненных по системе заземления TN-C. Единственное различие для них: отсутствие защитного нулевого проводника PE.

Если вы живете в таком доме, то у вас просто не будет провода, показанного пунктирным желто-зеленым цветом.

Из квартирного щитка от защитного автомата через распределительную коробку, а в отдельных случаях и напрямую, к патронам лампочек поступают потенциалы фазы L и рабочего нуля N.

Управление светом лампочек происходит за счет коммутаций силового контакта выключателя, врезанного в фазный провод.

Работоспособность схемы сохраняется, когда выключатель будет врезан в нулевой проводник и даже если при подключении перепутаны рабочий ноль N и защитный РЕ потенциалы. Однако риски поражения человека электротоком в этих случаях резко возрастают.

Что важно учитывать при подключении выключателя для обеспечения безопасности освещения:

1. монтаж отключающего контакта в разрыв фазного проводника исключает попадание человека под действие тока при замене перегоревшей лампочки, а установка его в нулевой провод значительно повышает риск поражения;
2. перепутывание проводов PE и N с одной стороны вызовет ложное срабатывание защитных модулей, настроенных на уставки токов утечек (УЗО и Дифзащиты), а с другой — сделает непреднамеренное зануление корпусов всех приборов, что в отдельных случаях довольно опасно;
3. у патрона лампочки фаза должна подводиться на самый дальний, углубленный контакт, ошибочно дотронуться к которому человеку наиболее затруднительно.

2 способа крепления корпуса для закрытой и открытой проводки

Старые советские выключатели для закрытого монтажа проводов, как и розетки, устанавливались внутри металлического подрозетника за счет крепления корпуса в нем раздвижными лапками.

Распорные винты упорных лапок необходимо было завинчивать с силой. Тогда остроконечные упоры врезались в стенку и держались в ней прочно.

Если же затяжка была выполнена слабо, то корпус электрической точки мог болтаться или даже выпадать за счет скольжения одного металла о другой.

Поэтому такие лапки иногда даже приходилось немного выгибать пассатижами для увеличения их хода и более сильного вжатия в жестяной корпус с его последующей деформацией.

Крепление советских выключателей для открытой проводки

Старая методика крепления для наружного монтажа корпуса предусматривала использование двух шурупов.

Недавно я вскрыл один такой корпус в сельском доме и обнаружил, что даже одиночный шуруп успешно справляется с этой функцией уже несколько десятилетий.

Современные способы крепления

Сейчас корпус практически любой электрической точки для установки в скрытой проводке имеет две технические возможности монтажа внутри подрозетника:

1. саморезами через проушины;
2. распорными лапками.

Поскольку современные подрозетники выполнены из негорючего прочного пластика, то металлические распорные лапки лучше удерживаются в этом материале, что исключает вываливание розетки.

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Замена старого выключателя

Для начала рассмотрим случай когда выполняется ремонт, и необходимо заменить неисправное устройство коммутации на новое, а кабеля и остальные элементы исправны. Самая большая трудность здесь в том, как разобрать и как собрать выключатель.

Если коммутатор наружный, найдите винты, которыми крепится защитная крышка. Открутите их, снимите крышку и открутите винты или шурупы (обычно их два), которыми устройство крепится к стене, и станут доступными клеммы.

Для того чтобы разобрать внутренний, для начала аккуратно подденьте тонкой отвёрткой клавишу и снимите её, после этого вы сможете раскрутить находящиеся под ней винты и снять декоративную пластиковую панель. По бокам есть два винта, которыми устройство закрепляется в монтажной коробке, ослабьте их и выньте коммутатор.

После того как вы разобрали выключатель, вам остаётся ослабить винты на клеммах (полностью их выкручивать не нужно) и вытянуть оба провода. Маркировать провода необязательно, их подключение может быть произвольным.

Разберите новый коммутатор, подключите к проводам и соберите, выполнив вышеуказанные операции в обратном порядке

Следует обратить особое внимание на затяжку винтов на клеммах, слабая затяжка может привести к нагреву места соединения и стать причиной пожара

Видеоролики с примерами подключения

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand:

Монтаж выключателя и розетки:

Замена выключателя своими руками:

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Мне приходилось заменять старые выключатели на новые. Трудно в этом ничего нет. Но когда мне пришлось менять проводку, я реально убедился в том, что провода имеют различные цвета. Правильно это сделано, благодаря окраске изоляции перепутать провода при подключении невозможно. Оказывается, каждый цвет провода соответствует своему назначению

Если не обращать внимание на эту «подсказку» изготовителей кабельной продукции, придется переделывать проводку

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Присоединяйтесь в соц. сетях

• Компания «Климатика»
• Компания «Вип Сфера»

Добавить компанию

Популярное из этой рубрики

• Последовательное и параллельное подключение розеток: шлейфом и звездой
• Как подключить лампочку через выключатель: схемы и правила подключения
• Силовая розетка для электроплиты: виды, устройство, тех.нормы, правила подключения
• Как подключить двойную розетку: установка двойной розетки в один подрозетник

Посетители сейчас обсуждают

Как подобрать фильтр для бассейна: виды, устройство, правила подбора Бассейны и фонтаны

Каким должен быть уклон канализационной трубы по строительным нормативам Колодцы и трубопровод

Какой водонагреватель выбрать: определение лучшего оборудования + рейтинг фирм-производителей Водонагреватели и бойлеры

Силовая розетка для электроплиты: виды, устройство, тех.нормы, правила подключения Розетки и выключатели

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

• монтерские кусачки для укорачивания проводов;
• монтерский нож для удаления изоляции;
• если есть — съемник изоляции для зачистки проводов;
• набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

• скручивать медный и алюминиевый проводники нельзя;
• все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.
Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

• укоротить двухжильный кабель;
• снять внешнюю оболочку;
• зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Соединение-в распредкоробке

На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:

• с внешним источником электрической энергии;
• с выключателем света;
• с электрическими розетками;
• с освещением люстрой.

Подключение люстры-с заземлением

В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

Подключение люстры-с 3 лампами

В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.

Схема подключения розетки-и выключателя

Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:

1. электросчетчика;
2. двух однополюсных автоматов;
3. соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
4. от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.

Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.

Правильное подключение выключателя

Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.

На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.

Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.

Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.

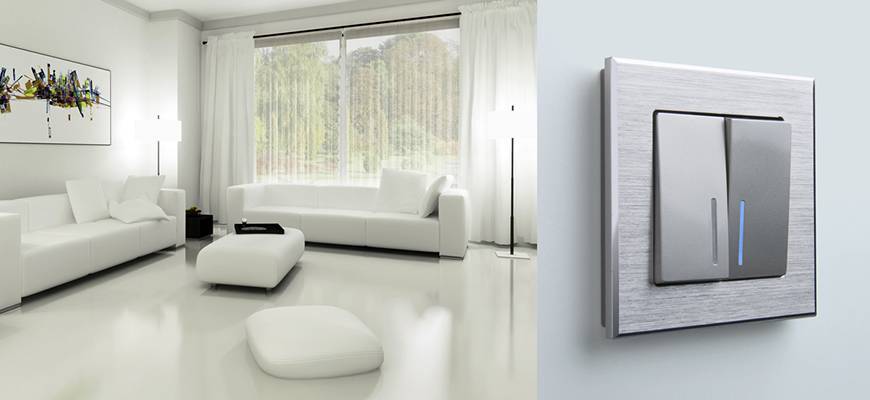

В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.

Комментариев к статье: 2

04.07.2014 в 01:33

04.07.2014 в 11:44

Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.

Comments are closed.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

1. Устанавливают перемычку на входные клеммы первого устройства.
2. К ним подключают фазу.
3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
4. Соединяют входные контакты второго устройства перемычкой.
5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.
