Проходной выключатель: схема подключения на 2 клавиши + советы по выбору и подключению

Изготовления проходного выключателя из обычного своими руками

Если вам в силу обстоятельств не удалось приобрести проходной выключатель, его несложно изготовить самостоятельно. Можно переделать обычный 2-х клавишный выключатель в проходной. Конечно же не все модели выключателей подходят для переделки.

У обычного выключателя с 1 клавишей, в корпусе установлено только 2 клеммы, у проходного их 3. В этом заключается разница, позволяющая определить прибор сразу в торговой точке, ведь иногда маркировки на них нет. Контакты простого устройства в зависимости от положения клавиши разъединяются или соединяются в цепь. У проходного всегда соединен один контакт с каким-либо из 2-х других, в зависимости от расположения клавиши.

У изделий разных изготовителей, места установки клемм могут быть разными. Поэтому нужно сразу найти центральный контакт для правильного подключения. Если на нем нет маркировки, то проверить его тестером.

Нередко бывает сложно найти в торговых точках подходящий вам проходной выключатель. Или у вас просто нет желания устанавливать прибор, который внешне сильно отличается от выключателей, которые уже установлены в вашем доме. У простого устройства с 2-мя клавишами уже закреплены в корпусе необходимые 4 контакта, это позволяет сделать из него самостоятельно проходной прибор. Но учтите, переделать вы сможете только изделия в которых можно менять местами контакты.

Иногда это можно заметить при внешнем осмотре, но чаще точно определить вы сможете после разборки устройства.

Переставлять клеммы в другое гнездо удобно используя пинцет. Работу сделать нетрудно, больших усилий прилагать не стоит.

После перестановки контактов, устройство собирают снова. Можно не менять клавиши если они вам подходят, но их придется соединить вместе с помощью хорошего клея. Можно использовать цельную клавишу от выключателя с 1 клавишей, только он должен быть одной серии с тем который вы переделываете. Собираем устройство и проверяем его специальным прибором. В одном положении соединения между клеммами не должно быть, после переключения клавиши цепь должна появиться. Так мы получим необходимый прибор. Который почти не отличается от заводского.

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Подключение двухклавишного проходного выключателя

Коммутация источников света по принципу «подошёл, включил – прошёл, выключил» – это один из вариантов эффективного пользования электрической энергией. Функциональность подобной системы управления обеспечивается теми же традиционными приборами – выключателями, но конструктивно несколько модернизированными.

Коммутационная модернизация позволяет выполнить подключение проходного выключателя с двух и с трех мест, чтобы управлять источником света из каждой отдельно взятой точки. Согласитесь, такое решение особенно удобно для длинных помещений, например, коридора.

Предлагаем разобраться в принципах подключения проходного выключателя на две и три точки управления. В статье приведены рабочие схемы организации световых групп, а также описаны особенности реализации коммутационных проектов.

Рисунок схемы

  • Первый этап – подготовка проводов, мест к подключению. Обычно используется пара кабелей, где есть не меньше трёх жил.
  • Провода необходимо укоротить. От края подрозетника провода должны выступать минимум на 60-80 миллиметров.
  • Изоляция и оплётка с концов жил снимается полностью. Достаточно будет расстояния в 10-14 миллиметров.
  • После этого можно начинать подключение проводов к выключателю. На тыльной стороне всегда присутствуют клеммы со своей маркировкой, благодаря которой монтаж становится легче.
  • Провода укладываются в подрозетнике настолько компактно, насколько это возможно. Наконец, переходим к механизму выключателя.
  • Выравниваем систему строго по горизонтальной плоскости. Крепёжные винты должны быть полностью затянуты. Лучше всего для крепления использовать элементы, идущие в комплекте.
  • Устанавливается специальная рамка.
  • Для этого используем специальный фиксатор из пластика. Его надо вставлять в пазы суппорта.
  • Остаётся только провести монтаж трёх или двух клавиш.

https://youtube.com/watch?v=9cG_VmdR4uk

Как из двухклавишного выключателя сделать проходной

Так уж случается, что проходной выключатель нужной модели может отсутствовать. При этом использовать приборы, отличные по внешнему виду от тех, что уже установлены, не хочется. Наличие четырех контактов у обычного двухклавишного прибора наводит на мысль, что из него можно сделать своими руками проходной. Так оно и есть, да только переделать можно только те модели, у которых возможна перестановка контактов на другое место.

Чаще всего это можно определить визуально, однако окончательный вывод удастся сделать уже при разборке устройства.

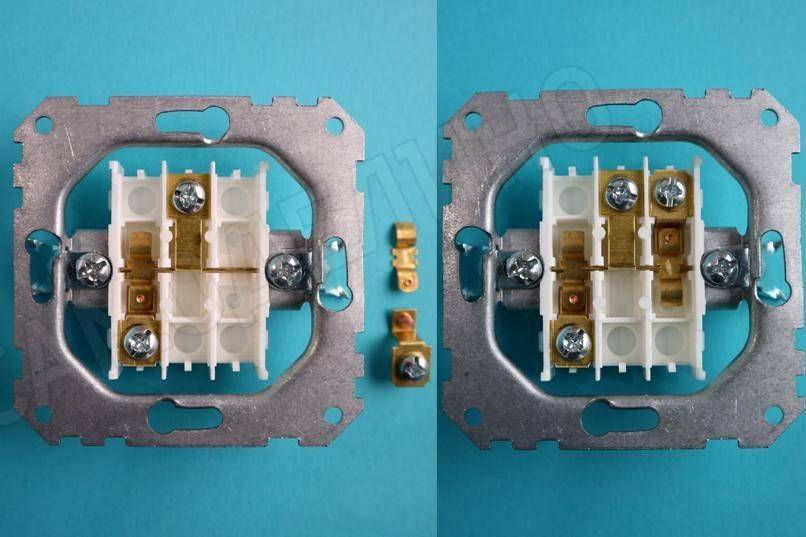

Так выглядит двухклавишный выключатель в разобранном виде. Здесь видно, что один из боковых контактов может быть переставлен на противоположную сторону, и тогда центральный контакт будет соединен с одним из выходных, если обе клавиши прибора будут находиться в верхнем или нижнем положении одновременно.

На фото представлен момент переустановки контактов. Эту работу проще всего выполнить с помощью пинцета. Никаких физических усилий прилагать не приходится. Разумеется, у приборов других производителей может быть совершенно отличная конструкция контактных групп, так что Вам придется решать вопрос по обстоятельствам. Теперь производим сборку устройства в обратной последовательности.

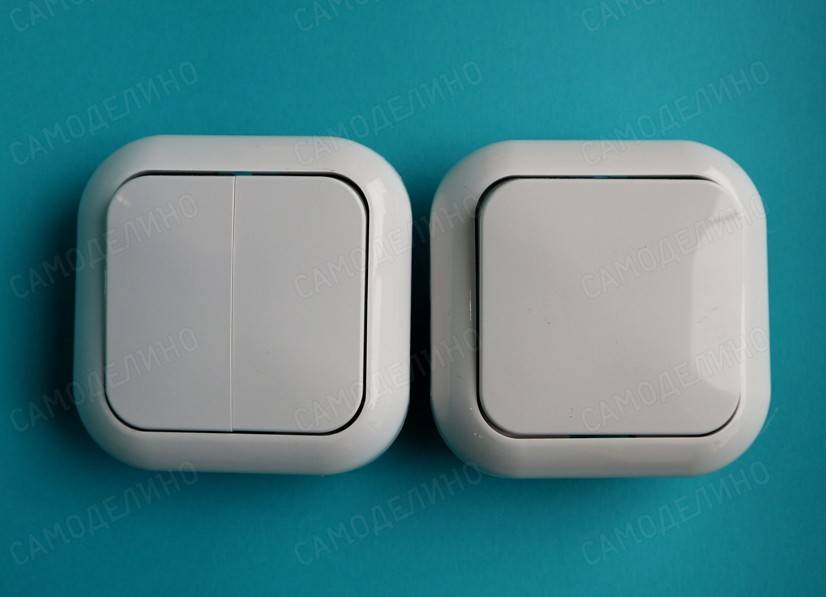

Клавиши можно оставить те же, однако их придется склеить между собой, например, с помощью суперклея. Я поступил по-другому и приобрел дополнительно одноклавишный выключатель той же серии, чтобы использовать его клавишу. Это несколько дороже, зато не надо возиться с клеем и внешний вид получился идеальным.

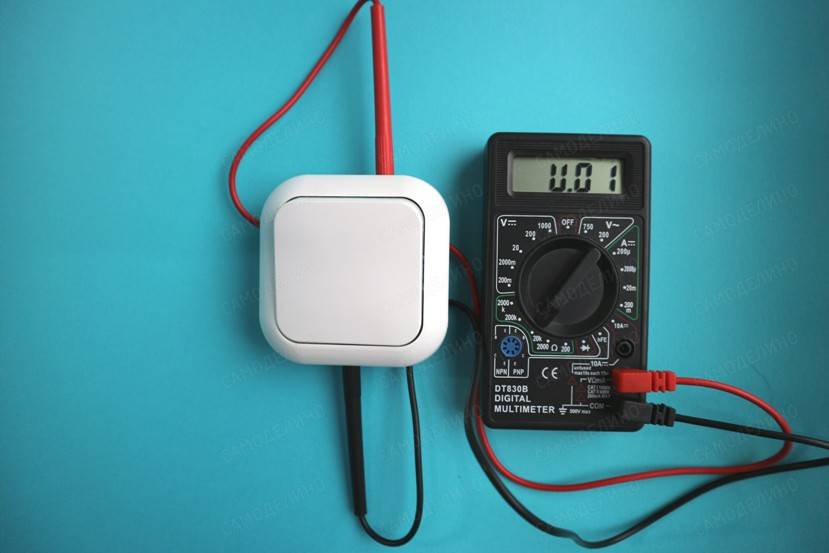

Собираем прибор и производим проверку тестером. Сначала соединения нет, затем переводим клавишу в другое положение и убеждаемся, что цепь появилась.

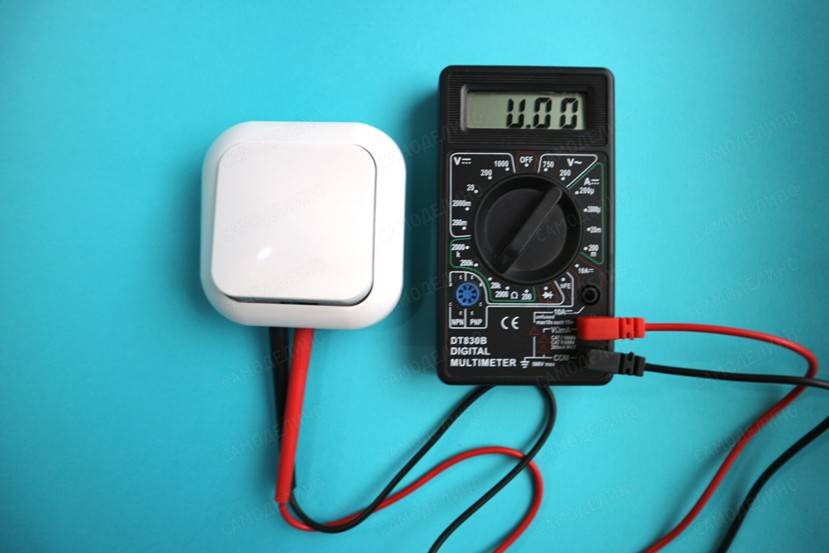

Подключаем щуп тестера к другому боковому контакту и убеждаемся в работе выключателя. В результате мы получили полноценное устройство, ничем не уступающее фабричному.

Выключатель с розеткой / без розетки

  1. Подключение переключателя совместимого с розеткой.

Изображение совмещенного блока трехкнопочного переключателя и электрической розетки марки Makel

Данный вид применим для экономии проводов и отсутствия необходимости совмещения отводов двух устройств в распределительной коробке.

Достоинства:

  • возможность найти подходящую модель;
  • объединении выключателей и розеток в один блок;
  • нет необходимость пробивания двух отверстий в стене;
  • простота подключения;
  • пожароуязвимы.

Недостатки:

  • сложность ремонта отдельных элементов;
  • в случае поломки меняется весь блок.

Совмещенные модели классифицируются по числу розеток и числу выключателей. Разновидности:

  • с одной клавишей;
  • с двумя;
  • с тремя.
  1. Подключение переключателя раздельного.

Способ подключения заключается в соединении между собой проводком электрической цепи в распределительной коробке (РК).

Установка проводится:

  1. Подготовка мест для монтажа розетки (если наружная), если внутренняя – участок в стене.
  2. РК должна иметь:
  • от электророзетки – 2 отвода;
  • от выключателя – 2 отвода;
  • от элетросети – 2 отвода;
  • отдельно проводится монтаж заземления;
  • отводы делятся на: нулевые и фазные.
  1. Вначале присоединяется фаза к выключателю. Такие отводы плотно скручиваются и фиксируются изолирующей лентой.
  2. Провод «0» подводится к выходам розетки.
  3. Проводящий нулевой кабель соединяется с нулевым отводом элетро-розетки.

Фаза на лампочке проходного выключателя

Рассмотрим, как не должна выглядеть схема подключения двухклавишного проходного выключателя. Подобная ситуация поднимается часто в видеосюжетах мастеров, но встречаются в сети картинки, где нулевой провод приходит на розетку слева. Чего уж говорить о лампочке. Представьте ситуацию:

  1. Приходит электрик в санузел поменять лампочку.
  2. Взял стремянку, отрубил выключатель, лезет наверх.
  3. Снимает плафон одной рукой, вторая занята отвёрткой, лезет вниз все это положить.
  4. Взбирается назад с фонариком, светит им, зажав плечом и видит, что внутри набились какие-то насекомые.
  5. Не отпуская фонарик, кладёт лампочку в наплечную сумку и думает – дай-ка я сейчас пальцем прочищу патрон.
  6. Лезет, для удобства схватившись за стальную трубу. И вдруг – удар!

Освещение ставится так, как показано на первом рисунке, по-другому не делается, как часто бытовало в советских домах. А теперь, как понять, проведён ли монтаж верно либо допущена грубая ошибка. Если выключатель (любого типа) двух клавишный, к нему подходят три электропровода:

  • Две нейтрали, идущие от патронов с лампочками.
  • Единственная фаза, берущая начало от распределительного щитка.

Проверить это просто, не потребуется выключение света. Если снять аккуратно шлицевой отвёрткой кнопки с выключателя, обычно за ними обнаруживаются зажимные винты, куда эти электропровода и подходят. По количеству жил увидим три штуки. Причём расположенных несимметрично. Лежащие парой, идут от патронов, и щуп на них светиться не должен. Одинокий провод выключателя должен оказаться по определению фазой. Теперь остаётся взять щуп и проверить правильность.

Если наоборот, то удостоверимся, что все понято правильно. Берём стремянку и выкручиваем лампочки. Если фаза на выключателе пропала (точнее, две фазы), выводы верны на 100%: на патронах присутствует напряжение 220 В, чего допустить нельзя. Чтобы исправить эту непростительную оплошность электриков, не потребуется протягивать электропроводку заново, как подумает новичок. Нужно просто вырубить питание квартиры, проверить это через доступные розетки, брать стремянку и лезть в распределительные коробки. Любым методом (и при помощи тестера) находится тройка нужных электропроводов, и все меняется местами. Чтобы на патроны теперь выходили нулевые электропровода, а одиночный на выключателе стал фазой.

Провода и контакты

Как это проверить, теперь известно, так как щуп держим в руке. Лезем в выключатель и находим расположение фаз (одна штука) и нуля (две штуки). Причём лампочки выкручены, и ошибиться сложно. Перед окончательным пуском иллюминацию возвращаем обратно, возвращаемся к выключателю и пробегаем щупом. Если неизменно, проводим тестовый запуск освещения.

Теперь, когда точно правильно выполнена раскладка электропровода, устанавливаем проходные выключатели Legrand либо прочей марки.

Недостатки проходных выключателей

Необходимо отметить, что эти устройства в силу своей специфики имеют небольшие недостатки:

  • Невозможно определить, выключено или включено устройство, по расположению его клавиш.
  • Нельзя одновременно из разных мест включать или выключать лампу.

Эти незначительные минусы никак не сказываются на работе устройства и вряд ли могут повлиять на решение про их установку или самостоятельное изготовление, но надо быть готовым, что в первое время после установки переключателя может возникать некоторая путаница.

Если нет желания разбирать выключатель, то в следующем видео рассмотрен способ подключения напрямую. Он не так эффективен как первый, но как вариант в случае крайней необходимости может пригодиться:

Где применяются?

Проходные выключатели – это коммутационные аппараты, при помощи которых можно управлять одним осветительным прибором из двух мест, благодаря чему они имеют довольно широкую область применения.

Такое управление освещением очень удобно в больших по площади помещениях, например, концертные и спортивные залы, либо длинные коридоры и туннели. Два выключателя устанавливают в разных концах помещения и из обеих этих точек можно включать и отключать светильники. То есть зашли в коридор, нажали клавишу выключателя при входе и загорелись лампочки в помещении, затем прошли через всю комнату, а на выходе уже второй выключатель отключает приборы освещения.

Особенно удобна и практична схема подключения проходного выключателя с 2-х мест в больших загородных домах, где имеются большие по площади гостиные и столовые комнаты, лестничные площадки и марши, освещение двора и садовых дорожек. Например, через такой выключатель можно подключить внешний фонарь, который освещает вход в дом. Вы включили фонарь с улицы, а когда зашли в дом, отключили его уже изнутри. И, наоборот, при выходе из дома на улицу, вы заранее включили уличный фонарь из помещения, а потом уже на улице выключили его.

Использование подобных коммутационных аппаратов помимо практичности, ещё приносит и экономический эффект, за счёт того, что уменьшается расход электроэнергии. Например, поднимаясь по лестнице, вы на первом этаже включите освещение одним переключателем, а на втором отключите другим. В случае если выключатель света при входе на лестницу стоит обыкновенный, то пока вы не спуститесь обратно, лампа будет гореть, а счётчик наматывать киловатты.

В обычных квартирах подключение проходного выключателя актуально в спальных комнатах, когда включив освещение на входе в помещение, отключаете его уже лёжа в кровати при помощи второго аппарата, установленного где-то рядом у изголовья.

Особенно удобно применение подобных переключателей в жилых помещениях, где имеются проходные комнаты.

Так что если вы планируете в доме ремонт или монтаж новой электропроводки, то обязательно обратите внимание на возможность использования проходного выключателя. Схема такого управления освещением действительно сделает вашу жизнь намного комфортней

Способы подключения

Распределение по сети маршевых выключателей зависит для чего вы будете их использовать. Первая схема самая простая в ней сможет разобраться и новичок, она подходит для установки устройств в уже построенном доме. Вторая схема используется при прокладке электросети с установкой распределительных коробок, её можно применять при замене старой проводки либо в строящемся доме.

Схема монтажа устройства с включением в 2-х точках

Есть 4 возможные положения клавиш в 2-х выключателях — в 1-м  выключатель замкнут, во 2-м разомкнут и наоборот. В примере, на изображении цепь замкнута, и освещение есть. В этой схеме применяются два проходных выключателя с одной клавишей.

Здесь подключение выполнено через распределительную коробку. Каждое устройство соединено с ней трехжильным кабелем.

Схема включения одного светильника из нескольких мест

Включение лампочки в разных точках удобно при перемещении по длинному коридору. К примеру, в 3-х этажном здании, удобно включать свет на лестнице на каждом этаже.

Эту схему монтируют через перекрестный выключатель. Так же как в вышеописанном примере, их соединяют между собой кабелем с 2-мя жилами.

Для подключения двух переключателей к распаечной коробке потребуется кабель с 3-мя жилами, для использования перекрестного — нужно приготовить два  двухжильных кабеля.

Подобным образом собирают схему включения осветительных приборов из боле чем 4-х мест. Крайние приборы в системе – проходные выключатели, а между ними устанавливают перекрестные устройства.

Схема включения нескольких ламп из разных мест

Иногда нужно включать несколько осветительных устройств из разных мест. Для сборки этой схемы нужно подготовить два 2-х клавишных проходных выключателя. Их подключают 2-мя 2-х жильными проводами.

Можно подключать через распредкоробку, но коробка потребуется большая, в нее нужно уложить 8 соединений. Первый выключатель включают в сеть 2-х и 3-х жильным проводом, а для подключения второго – потребуется два 3-х жильных кабеля.

Эта схема позволяет включать независимо 2 отдельных осветительных устройства. Их удобно устанавливать возле семейной кровати. Два проходных выключателя с 2-мя клавишами, и еще один – у двери ведущей в спальню. Это позволит включать люстру и местное освещение в любом месте.

Точек включения освещения при необходимости можно добавлять много. К примеру, если в доме есть длинный проход ведущий в несколько помещений можно собрать цепь позволяющую включать 2 отдельные лампы из 4-х мест. Вы так же можете по этим примерам собрать собственную схему подключения с использованием разных проходных выключателей.

Включение проходных выключателей в существующую в доме проводку

Иногда бывает, что нужно сделать независимое управление освещением в уже построенном доме и с уложенной электропроводкой. В этом случае выполнение электромонтажных работ усложняются, так как появляется вероятность повреждения старой проводки в стене. Обязательно купите тестер позволяющий найти кабель в стене, и проверить нет ли его в месте, где вы будете работать.

Перед началом работ не забудьте отключить электроэнергию в доме.

При монтаже один переключатель допустимо разместить на месте ранее стоящего обычного выключателя. Для установки 2-го устройства потребуется подготовить место. После этого подгадывают штробу, соединяющую два устройства. В ней укладывают 3-х жильный провод и замазывают его шпаклевкой.

Желательно сфотографировать место прокладки, чтобы впоследствии случайно не повредить кабель.

Одну жилу кабеля с 3 проводами, идущего от 2-го переключателя, присоединяют к кабелю, проложенному от распределительной коробки к 1-му выключателю. Дополнительный провод допустимо расположить в кабель-канале или использовать пустоты, имеющиеся в пластиковом плинтусе, это позволит стену не штробить.

Установку выключателей с 2-мя клавишами на два направления провести сложнее. Еще больше проводов придется добавить при монтаже 3-х выключателей. Но при желании всё это сделать возможно, используя вышеприведенные схемы подключения.

Правила выполнения монтажа в новом доме

В этом случае прокладывают проводку по дому и монтируют переключатели до начала штукатурных работ. При этом нужно учесть несколько моментов:

  1. Соединение кабеля нужно производить в распределительных коробках;
  2. Укладывают провод не ближе 15 см от поверхности потолка;
  3. Коробки для установки выключателей и распредкоробки устанавливают на алебастр. Провод, проложенный поверх стены, укладывают в гофротрубу;
  4. Крепить провод нужно дюбель-хомутами подходящего размера.

Ответы на распространенные вопросы

Вопрос №1. В чем различие проходного переключателя от стандартного?

Их отличия:

  • у проходных моделей нет функции «выкл». Разрыва нет, а происходит переключение положения;
  • при подключении дополнительного коммутатора, применимо 3 провода вместо 2.

Вопрос №2. Сроки установки проходного переключателя?

В среднем монтаж занимает 1-2 часа. На время влияют:

  • тип и модель электрического устройства;
  • навыки и опыт оператора;
  • специфика места монтажа;
  • степень сложности подключения электрической схемы.

Вопрос №3. Что лучше, подключить самому либо обратится к специалисту?

Если у потребителей нет соответствующих навыков и инструментов, подключение может занять много времени. Поэтому лучше обращаться к профессионалам, которые быстро и качественно установят купленный электроприбор.

Вопрос №4. Какое основное различие проходных коммутаторов?

Различия таких переключающихся устройств — число клавиш:

  • одна;
  • две;
  • три.

Как сделать проходной выключатель самостоятельно и установить его?

Сразу стоит сказать, что несмотря на, казалось бы, небольшие отличия, проходной переключатель стоит намного дороже обычного. Поэтому многие умельцы, решив сделать управление освещением из нескольких мест, предпочитают мастерить такие устройства самостоятельно, тем более что для человека с руками, откуда надо, это не так уж и сложно. Итак, рассмотрим, как сделать проходной выключатель из обычного, который можно купить на любом рынке или в магазине электротоваров.

Переделка обычного переключателя в проходной не займет много времени

В принципе переделка обычного выключателя в проходной состоит в том, чтобы в схему устройства добавить третий контакт. Для этого желательно приобрести, а может у кого-то уже есть, два выключателя, на одну или пару клавиш, сделанных одним производителем.

Очень важно, чтобы переключатели были одного размера. Если будете приобретать двухклавишный выключатель, то нужно убедиться что у них есть возможность перемены клемм местами таким образом, чтобы разрыв и замыкание каждой из цепей осуществлялось независимо друг от друга. В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая

В результате должно получиться, что в одном положение клавиши будет включена одна цепь, а в другом – вторая.

Теперь рассмотрим поэтапно процесс переделки обычного выключателя в проходной.

Фото этапа
Описание процесса

Берем обычный накладной одноклавишный выключатель.

Отверткой аккуратно подковырнуть клавишу устройства (как правило, они оснащаются клипсами)

Осторожно выдавить из корпуса сердцевину выключателя. Отжать зажимы корпуса внутреннего механизма выключателя

Отжать зажимы корпуса внутреннего механизма выключателя.

Одну из клемм вынимаем из гнезда.

Переустанавливаем контакт напротив другого.

Устанавливаем на контакты «коромысло».

Собрать корпус обратно и переделка закончена.

Проходной выключатель можно сделать из двух обычных, расположив их рядом таким образом, чтобы один из них включался при нажатии на верхнюю часть клавиши, второй — на нижнюю. Клавиши соединяются пластиной, наклеенной поверх них. Между двумя контактами соседних выключателей устанавливается перемычка.

Перед тем как установить проходной выключатель нужно ослабить распорочные лапки, подключить провода в соответствии со схемой, вставить в монтажную коробку и обратно закрутить винты зажимов.

Более детально процесс переделки можно увидеть в представленном видеосюжете:

Watch this video on YouTube

Варианты схем с различными способами управления

Далее будут приведены схемы одного типа, но в разном графическом исполнении, из которых любой сможет выбрать более для себя понятную.

Управление из двух точек

Это простейшая схема. Для того, чтобы не запутаться желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Сколько должно быть жил? « — на выходы, 4 от выходов и пара запасных. Получается как минимум – 8 токопроводящих жил. В том случае, если предусматривается заземление, то еще +2 штуки и того получается 10. Если по какой-то причине одна из жил выйдет их строя проще будет задействовать одну из запасных, чем полностью производить замену кабель, а потому запас никогда не помешает. При управлении из двух мест схема подключения выглядит следующим образом:

Управление из трех точек

Такая схема посложнее и применяется весьма редко, к примеру, для включения освещения на лестницах, имеющих несколько пролетов, либо в просторных холлах, имеющих более чем две двери. В комнатах, где 1 проходной устанавливается у главной двери, а управлять освещением нужно и с других точек

В данных случаях может потребоваться еще и перекрестный выключатель, который монтируют в цепь совместно с проходными. Таким образом, видим, что сложного в установке и подключении 2-х клавишного проходного выключателя нет, главное определить где фаза, а где ноль, что легко сделать прибегнув к помощи простого индикатора

Так же следует обратить внимание на следующем:

  • Устанавливая устройство следует соединять лишь однотипные контакты, поскольку при возникновении путаницы сеть может работать неправильно, либо вовсе не функционировать, а в некоторых случаях попросту может произойти короткое замыкание.
  • Разница таких выключателей от обычных заключена в том, что у первых нет четко означенных положений «выкл» и «вкл», управление осуществляется просто по методу переключения клавиши из одного положения в другое. А потому придется в первое время заново привыкать к таким приборам.
  • Во многих многоквартирных домах провод заземления (третий провод в кабеле электропроводки) отсутствует. Но там, где он имеет место, при монтаже осветительной сети с проходными выключателями о нем забывать не следует.
  • Если используются одноцветные проводники, их концы следует помечать, что может существенно облегчить монтаж.

При покупке кабеля в специализированном магазине следует перед использованием проверить его на предмет дефектов. Как правило, повреждение оплетки и прочие наружные нарушения выявить не сложно, но внутренние повреждения обнаружить возможно только посредством тестера. Нередко жилы внутри кабеля рвутся из-за неправильной намотки его на центральный барабан, либо жилу может перебить вследствие неправильной транспортировки бухты кабеля.

Управление светом из 3-х и более мест

В схеме, рассчитанной на три (а не на две, как в предыдущем случае) точки, используются 2 переключателя (они в данном случае называются перекидным) и один новый элемент: перекрестный переключатель, который за один раз делает сразу два переключения, то есть двигает сразу две перемычки (два контакта изменяют свое положение).

Схема сборки, начиная с третьего пункта, немного усложняется:

  1. Нулевой провод – на лампочку.
  2. Заземляющий провод – на лампочку.
  3. Вход второго переключателя – к свободному проводу источника света (к лампе).
  4. Фазный провод – ко входу проходного переключателя (с тремя входами).
  5. Оба выхода первого трехконтактного переключателя – на вход перекрестного переключателя (с четырьмя входами).
  6. Оба выхода второго трехконтактного переключателя разветвляются (каждый – еще на два) и идут на вторую пару контактов переключателя с четырьмя входами (четыре жилы).

Расчет сечения кабеля по мощности: практические советы от профессионалов

Расчет электрического тока по мощности: формулы, онлайн расчет, выбор автомата

Если нужно управлять включением и выключением лампочки из четырех, пяти и более мест, схема, описанная для трех точек, меняется незначительно – добавляется больше перекрестных переключателей. Когда точек для управления светом n штук, тогда приобретать такие переключатели нужно в количестве (n-2) штук. И они всегда будут расположены посередине в схеме, где с одного конца находится источник тока, а с другого источник света (лампа).

Когда для удобства и экономии электрической энергии есть необходимость управления светом двух лампочек (двух групп ламп) из трех мест и более, используется схема, описанная в предыдущем пункте, но более усложненная. Каждый из клавишных выключателей (каждая точка), кроме первого и последнего, снабжается двумя перекрестными переключателями тока. В начале цепи один раздвоенный контакт (пара контактов) по схеме уходит на первый, так называемый перекрёстник, а вторая – соответственно, на второй перекрёстник.

Далее в цепи идет ряд перекрестных переключателей. Их количество зависит от количества мест управления светом. В завершающем участке электрической цепи стоит такой же, как и первый, одинарный переключатель. Так как к нему можно подсоединить не четыре, а два провода, нужно попарно соединить эти четыре провода, сделав из них два. Все присоединения делаются с помощью клемм при отключенном напряжении.

Коммутационные коробки, собирающие соединенные провода в одном месте и закрывающие их от внешних воздействий, в данном случае нужно брать побольше (диаметров от ста миллиметров) или в большем количестве (несколько стандартных коробочек, имеющих диаметр 60 мм).

Установить проводку и переключатели не сложно, если выполнять все по приведенным выше правилам. После укладки проводки сверху можно наложить гипсокартон (потолочный или стеновой – зависит от расположения проводов) и только после этого можно клеить провода. При прокладывании проводки на стене обычно ее располагают в пятнадцати сантиметрах от потолка.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Обратите внимание: Главное отличие перекрестных переключателей от проходных состоит в том, что они могут использоваться только совместно с проходными. Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными. Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Дополнительная информация: Для управления своими осветительными приборами из многих точек владелец квартиры может воспользоваться как клавишными выключателями, так и датчиками движения или звука.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

  1. относительно высокая стоимость;
  2. сравнительно низкая надежность;
  3. возможность ложных срабатываний;
  4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
