Схема подключения проходного выключателя одноклавишного: разбор схемы и порядок выполнения работ

Общий принцип подсоединения

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют о и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее — свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором — на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

1. Подключение фазных проводов.
2. Подсоединение промежуточных электрокабелей.
3. Подсоединение выходных электропроводов.
4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

• отвертку для плоского и фигурного шлицов;
• монтажный нож для зачистки электропроводов;
• бокорезы;
• уровень;
• гаечные ключи (необходимые для монтажа некоторых люстр);
• пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Особенности использования проходного выключателя

Обычным пользователям и любителям «сделай сам» бывает трудно определиться с выбором подходящего коммутационного устройства. Внешне автоматические выключатели не отличаются от стандартных выключателей — с помощью этих изделий можно также управлять освещением, но схема их подключения совершенно иная.

Основное различие заключается в том, что стандартный выключатель может только размыкать или замыкать цепь, в то время как маршрутный выключатель позволяет направлять напряжение с одного контакта на другой — переключать.

Рекомендуем ознакомиться с подробной информацией о том, как выбрать проходной выключатель.

Модель с проходным выключателем — это практичное коммутационное устройство, позволяющее включать и выключать свет из нескольких мест. Это очень удобное решение, которое позволяет включать и выключать свет в нескольких местах.

Использование таких устройств целесообразно в следующих ситуациях:

1. В коридоре двухточечная система подключения дает возможность установить одно изделие в начале, а другое в конце коридора, чтобы избежать необходимости идти по темному коридору после выключения света.
2. На лестнице. Это отличное решение для многоквартирных и частных домов с несколькими этажами. Эти выключатели могут быть установлены на всех или нескольких этажах. Пользователь может включить свет на лестничной площадке, когда входит в дом, и выключить его перед входом в свою квартиру на первом этаже.
3. В спальне. Принцип работы такой же, как и в предыдущих случаях, поэтому свет можно включать при входе в комнату и выключать у изголовья кровати.

Это основные варианты использования переключателя петель. На практике их можно установить в любом помещении, не только в жилых комнатах, но и в технических и промышленных помещениях. На практике они могут быть установлены в любых условиях, например, в доме или в технических и промышленных помещениях.

Выключатель света имеет такой же внешний вид, как и обычный выключатель света. На лицевой стороне есть стрелки, указывающие вверх и вниз.

Простой выключатель света имеет один вход и один выход, в то время как крест имеет два выхода. Это позволяет не только переключать, но и перенаправлять поток электроэнергии. Хотя опытные электрики могут определить тип устройства по внешнему виду, многие производители прилагают к изделию электрическую схему, помогающую выбрать выключатель.

Убедитесь, что вы покупаете однопроходной выключатель, тщательно проверив соединения. Их должно быть три. По сути, они действуют как переключатель, проводя напряжение от одного контакта к другому.

Для управления одной лампой из разных частей комнаты используются как минимум две клавиши. При изменении положения ключа цепь замыкается и лампа включается. Когда один из двух выключателей выключается, цепь размыкается, и свет гаснет. Таким образом, индикатор загорается, когда клавиши переключателя петель находятся в одном положении, и гаснет, когда они находятся в разных положениях.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

https://youtube.com/watch?v=9cG_VmdR4uk

Схема управления светом из трех мест: подключение трех проходных выключателей

Схема управления освещением из трех разных мест ненамного отличается от предыдущего варианта решения вопроса, как подключить проходной выключатель? Разница между ними заключается в наличии третьего устройства, отличного по конструкции от типичных маршевых выключателей. Это устройство именуется «перекрестный выключатель» и позволяет использовать для управления светом сразу три схемы. Он может служить транзитным устройством, не влияя на работу двух других маршевых выключателей и одновременно самостоятельно замыкать и размыкать цепь освещения вне зависимости от двух остальных выключателей.

В отличие от проходного выключателя, этот прибор имеет не три, а пять клемм подключения – две из них используются для подсоединения с первым проходным выключателем, две другие со вторым маршевым устройством соответственно, ну а пятая является транзитной. Именно благодаря ей возможно управление светильником из трех мест – как правило, она просто соединяется перемычкой с третьей клеммой устройства.

Установка проходного выключателя схема

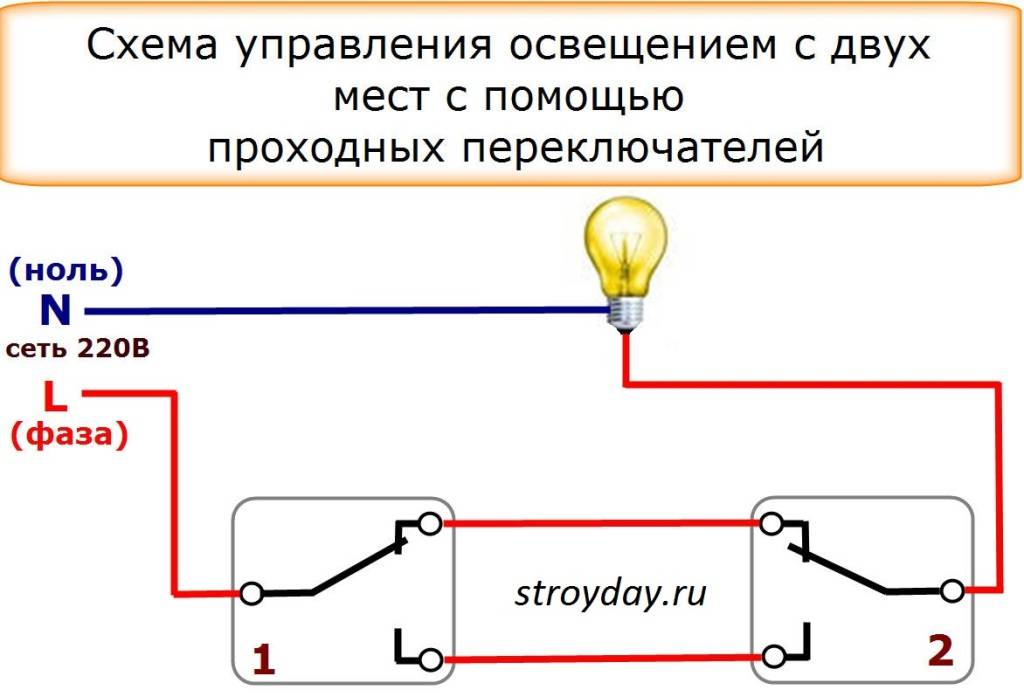

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

В ней используются 2 проходных выключателя одинарного типа

Выключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредствомEAоробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Схема для контроля освещения из двух мест

Данная схема предназначена для управления освещением из двух мест

Система собирается из двух проходных переключателей одинарного типа.

У каждого из таких приборов есть один контакт в месте входа и пара контактов на выходе.

Цены на проходной выключатель

проходной выключатель
В ней используются 2 проходных выключателя одинарного типаВыключатель

От источника электроэнергии через коробку распределения к осветительному прибору подключается провод «ноля». Кабель фазы, также проходя через коробку, подключается на общий контакт первого переключателя. Выходные же контакты этого переключателя посредством коробки подсоединяются к выходным контактам следующего прибора.

Схема для контроля освещения из двух мест

В завершение провод от общего контакта 2-го выключателя посредством распределительной коробки подключается к осветительному прибору.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Где применяется проходной выключатель

Помимо организаций, как уже было сказано выше, актуально такое решение на лестничных пролетах, с добавлением реле времени. Однако реле рассчитано на определенное количество времени, независимо от того, успел человек подняться по лестнице, или нет. Это означает, что система с добавлением временного датчика не совсем удобна, хотя в целом переключатели существенно облегчают жизнь.

Таким образом, для того чтобы осветить лестничный пролет на протяжении 4 этажей, достаточно на первом нажать на переключатель. А по завершению движения по лестнице, уже одним нажатием на верхнем этаже выключить все лампы.

Проходные выключатели с подсветкой

Сразу должен предупредить, что проходные выключатели с подсветкой нечасто встречаются в ассортименте. Но это не главная проблема. У разных производителей может отличаться способ подключения сигнальной лампочки (или светодиода) между трех контактов. О наличии перекрестных переключателей с подсветкой ничего не известно, поэтому остановимся на обзоре проходной схемы управления из двух мест.

Обязательным условием правильной работы схемы является подсветка между двумя неподвижными контактами, как на фото ниже:

Лампа подсветки находится между неподвижными контактами 6 и 3.

Схема соединений проводки отличается от привычной (взята с обертки Legrand):

Контакты “L” на схеме — подвижные.

Та же самая схема, перерисованная в более понятный вид с соединениями в распредкоробке.

Главное ее отличие в том, что между выводами “1” и “2” каждого выключателя всегда действует потенциал сети через лампочку-нагрузку, и благодаря такому решению в них можно встроить подсветку.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

1

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2

Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

фаза с автомата должна приходить на общий проводник первого выключателя

и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

ноль и земля подаются напрямую без выключателей сразу на лампочки

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Схема подключения одноклавишного выключателя к лампочке

Прежде всего, к автоматическому выключателю необходимо подвести питание. После этого, схема подключения выключателя и лампочки выполняется поэтапно. Провода в используемом кабеле, как правило, синего и черного цвета, а также желтого, на который нанесена зеленая полоса. Для нуля используется синий провод, для заземления желтый, а черный предназначен для фазы. Цвета проводов при всех подключениях должны обязательно соблюдаться в определенном порядке. Зачищенные провода вставляются в контактные клеммы и зажимаются специальными винтами. Ко всем остальным узлам подключение производится таким же образом.

При подключении светильника, также осуществляется подготовка проводом. В данном случае, заземление не используется, а задействуются только провода нуля и фазы. После подготовки, провода подключаются непосредственно к патрону и к выключателю. После этого, схема приобретает законченный вид.

Для проверки работоспособности схемы, в патрон необходимо вкрутить лампочку. На автоматический выключатель подается напряжение, после чего, он включается. Правильность всех соединений предварительно проверяется индикатором. После нажатия на клавишу выключателя, лампочка должна загореться, значит, вся схема выполнена правильно.

Основные ошибки при установке переключателей

Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

• Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
• На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
• Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
• На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
• Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

Подрозетники стоит замаскировать декоративными панелями.

https://youtube.com/watch?v=rg0J-caHDjQ
