Как устранить обрыв фазного и нулевого проводов
После нахождения точки обрыва электропровода и определения типа повреждения (фаза или ноль), следует перейти к ремонту обрыва.
В соответствии с правилами устройства электроустановок соединять жилы скруткой при прокладывании электропровода строго запрещается. При соединении проводников проводки в стене это правило беспрекословно должно выполняться!
Перебитый провод лучше всего заменить весь от распределительной коробки до места его крепления, если это целесообразно в каждом отдельном случае.
Если поврежденные проводники короткие, то соединить их можно клеммными колодками. Но тогда для этой колодки необходимо установить распределительную коробку.
Чтобы отремонтировать неисправность фазового провода, необходимо произвести следующие манипуляции:
Для начала нужно обесточить фазный провод. Очистить поверхность, снять с участка стены штукатурку либо другие отделочные материалы, освободив зону для работы в радиусе не менее 15 см от точки поломки. Отсоединить от сети поврежденную жилу, не повредив изоляцию на других кабелях. Если провод медный, то соединение необходимо произвести при помощи пайки, которая обеспечит такую контактность провода, которую имеет неповрежденный провод. Для этого нужно взять дополнительную часть такого же материала, из которого выполняется перемычка. Предварительно на жилу поврежденного кабеля необходимо надеть поливинилхлоридную или термоусадочную трубку

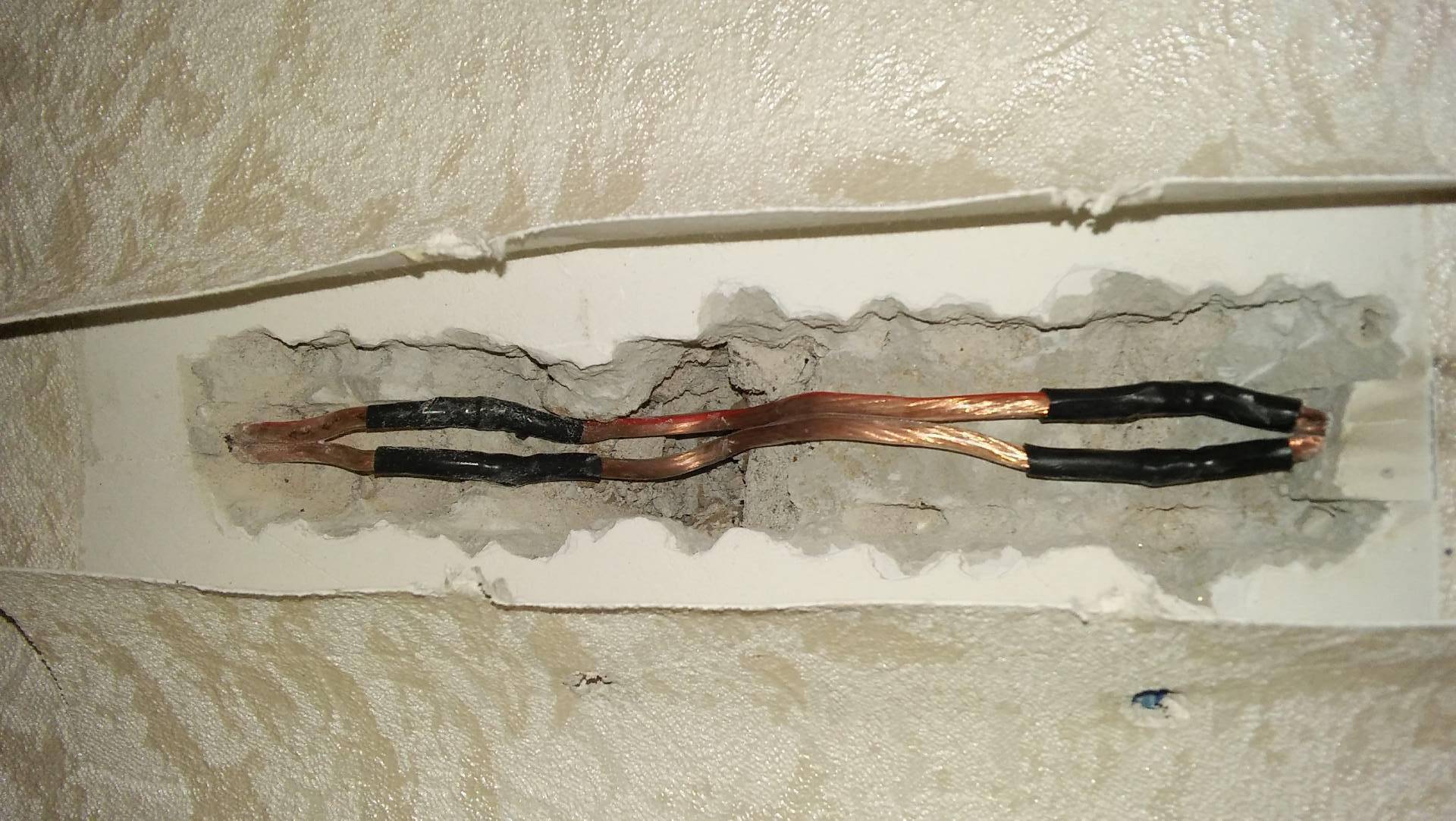

Концы перемычки соединяют с концами поврежденного провода, далее соединения спаиваются
Отремонтированное место следует накрепко зафиксировать изоляционной лентой, после чего на нее осторожно насовывается трубка, одетая на провод. Это сохранит герметичность крепежа
Место спаивания позволительно закрыть штукатуркой, устанавливать дополнительную распределительную коробку не требуется.Для нагревания паяльника при отсутствии напряжения, можно подключить его через удлинитель от соседей или от распределительного щитка в подъезде.
Провода из алюминия довольно сложно поддаются пайке, поэтому для этого процесса следует взять специальный флюс для пайки алюминия и соответствующий припой.
Иногда для соединения обрыва алюминиевого провода целесообразнее использование механического способа.
С концов провода сначала снимается изоляция на 15 мм для дальнейшего образования из оголенных проводов колечек. Из алюминиевого провода подготавливается вставка с таким сечением, как у электропроводки или немного большим. При помощи шайбы гровер собирается соединение: на винт надевается гровер, далее обычная шайба, следом кольца проводов, снова простая шайба и завершает гайка. Соединение покрывается изолентой и закрывается трубкой с изоляционного материала.
Такое соединение гарантирует отменную работу проводки при условии не превышения допустимой нагрузки.
Также надежным способом соединения будет клемма WAGO, после установки которой ее требуется обмотать изолентой и покрыть герметиком.
Кабели также можно соединить при помощи ответвительной коробки. Для этого с поврежденного провода необходимо убрать изоляцию, далее его концы разветвить в разные стороны. После этого в стене необходимо пробить отверстие по размерам распределительной коробки, используя перфоратор со специальной широкой коронкой.
Коробка вставляется в проем, после чего надежно фиксируется алебастром. В нее аккуратно вкладываются провода, при этом поврежденные жилы необходимо соединить по цвету и обмотать изолентой. После всех манипуляций коробку с отремонтированными проводами следует закрыть крышкой.
Если провода помещены в специальные трубки, то оборванные жилы следует извлечь наружу, а на их место протяжным приспособлением поместить новые кабели.
При неисправности нулевого провода сначала его отсоединяют от шины, прикрепив фазную жилу. Вся последующая ремонтная операция совпадает с описанным выше процессом.
После ремонта проводки все каналы тщательно заделывают штукатуркой.
Подключать напряжение к восстановленной проводке можно только при полном высыхании материала.
Способы соединения проводников в коробке
Не существует единственно возможной методики. Выбирая способ, как соединить провода в распределительной коробке, электрик взвешивает все факторы: от стоимости материалов до предполагаемой нагрузки.
Клеммы. Есть мнение, что такой способ является самым надежным, однако это неверное утверждение. Чаще всего, клеммы применяются на коробках с готовыми контактными площадками.
Такое соединение проводов в коробке, позволяет в любой момент отсоединить одну из линий (например, для ремонта), не нанося ущерб всей энергосистеме. Есть два способа подключения, непосредственно на колодку (изготовив кольцо из жилы провода), или с помощью клеммы. С кольцом все просто, необходимо лишь обеспечить укладку провода таким образом, чтобы при затяжке резьбового соединения, не ослабился контакт.
А вот с клеммами все сложнее. Обжимать одножильный провод нерационально: можно механически повредить проводник, и в любой момент жила отломится. Да и при укладке в коробке, одножильный кабель с клеммами занимает много места, сложно развести разные фазы на достаточное расстояние.
Отличный результат получается при обжиме многожильного мягкого кабеля, контактная клемма укладывается удобно. Но стационарная прокладка многожильного кабеля — это нонсенс.
Итог: Клеммные колодки в распределительной коробке удобны, но соединение лучше проводить непосредственно жилой под винт, без использования обжимных клемм.
Существуют современные коробки, с контактными колодками быстрого монтажа. Такое решение действительно удобно, но рассчитано на малую нагрузку.
Таким образом, применение контактных колодок оправдано лишь при необходимости периодически отсоединять одну из линий. Да и то, рано или поздно проводник отломится.
Для стандартной разводки в квартире (или домовладении), все-таки больше подходит классика:
Сварка проводов в распределительной коробке применяется с незапамятных времен
Тот, кто ремонтировал свои «хрущевки» или «брежневки», наверняка обратил внимание на капельку застывшего расплава на конце алюминиевых скруток в коробках
Сегодня применение алюминиевой проводки запрещено ПУЭ, а способ соединения сваркой по-прежнему популярен. Суть в следующем: после тщательного закручивания зачищенных жил, на конечную точку кратковременно подается контакт сварочного аппарата.
Альтернативные способы нахождения провода
Кроме использования специальных устройств для обнаружения линий электропроводки можно воспользоваться подручными средствами. Их обнаруживающие способности зависят от схемы сборки. По крайней мере, такие приспособления способны заменить индикаторные отвертки, а при наличии познаний в области электроники можно создать достаточно функциональный прибор.
Самый простой самодельный искатель, не обладающий высокой чувствительностью, можно собрать из следующих компонентов:
- телефонного динамика (имеется в виду стационарный вариант аппарата);
- стрелочного омметра;
- полевого транзистора;
- источника электропитания.
Схема электрических соединений такого устройства представлена на нижеследующем фото.
Схема самодельного искателя проводки
Схем подобных искателей множество. Но этого варианта в простейших случаях вполне достаточно.
Для поиска может быть применен и смартфон на ОС Mac, либо Android. Для этого:
- устанавливают специальную программу, например, «Metall Detector» (либо аналоги);
- подсоединяют к аппарату специальный сканер (магнитный датчик).
Смартфон при таком оснащении начинает работать как металлоискатель, что позволяет определять нахождение заложенных в стенах кабельных жил и других металлических элементов. Фотография ниже показывает работу с ним при поиске скрытой проводки.
А вот как найти электропроводку в стене, можно с помощью обычного радиоприемника:
- выставляют частоту на значение 100 кГц;
- водят приемником вдоль стен;
- места, где шум возрастает, и будут участками пролегания токоведущих жил.
Использование смартфона при поиске электропроводки
Для этих же целей применяют:
- старые кассетные плееры и магнитофоны;
- слуховые аппараты и обыкновенные наушники;
- катушечные микрофоны.
Все перечисленные устройства реагируют на помехи, создаваемые электромагнитным полем. Точность у них небольшая. Но приблизительно определить место прокладки кабеля вполне реально.
Если под рукой отсутствуют, какие-либо устройства, то найти проводку можно в стене без прибора:
- попытаться найти места заделки: по незначительным выступам или отличию в оттенках покрытия;
- предположить, что разводка выполнена по ПУЭ и все ответвления – под прямыми углами.
При первом случае обнаружению проводки в стене способствуют оставшиеся следы. Будет прослежена практически вся схема. Во втором, рискованном варианте, можно только предположительно ориентироваться в расположении электропроводки.
Обнаружение скрытой проводки в стене при пользовании современными приборами не составляет большого труда. Они реагируют на электромагнитное поле, возникающее при прохождении тока, либо на металл. Но стоят такие устройства дорого. Их использование оправдывает себя только при постоянной работе в сфере электромонтажных услуг.
Определение нахождения провода в стене с помощью различных устройств демонстрирует ролик далее.
Самым доступным вариантом являются отвертки-индикаторы, но для их использования требуется, чтобы неэкранированный кабель находился под напряжением и залегал под тонким слоем штукатурки. Определить, где проходят в квартире или доме провода в стене, можно и без приборов с помощью радио или оставшихся следов от заделки штроб.
Признаки и типы неисправностей – 3 класса поломок
В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.
Неправильный монтаж может в дальнейшем привести к неисправностям в проводке
Определить поломку удается по следующим признакам:
- отсутствие нуля или фазы;
- одновременное отсутствие и фазы, и нуля;
- появление искр;
- короткие замыкания;
- регулярные срабатывания защитных автоматических устройств.
Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.
Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.
К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.
Короткие замыкания — один из признаков неисправности
Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

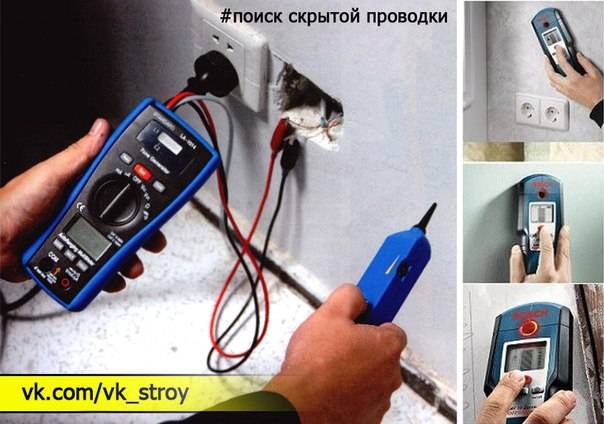

Профессиональные приборы для поиска
Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:
- электромагнитный детектор скрытой проводки;
- индикаторная отвертка;
- металлодетектор;
- мультиметр и полевой транзистор;
- комбинированный детектор.

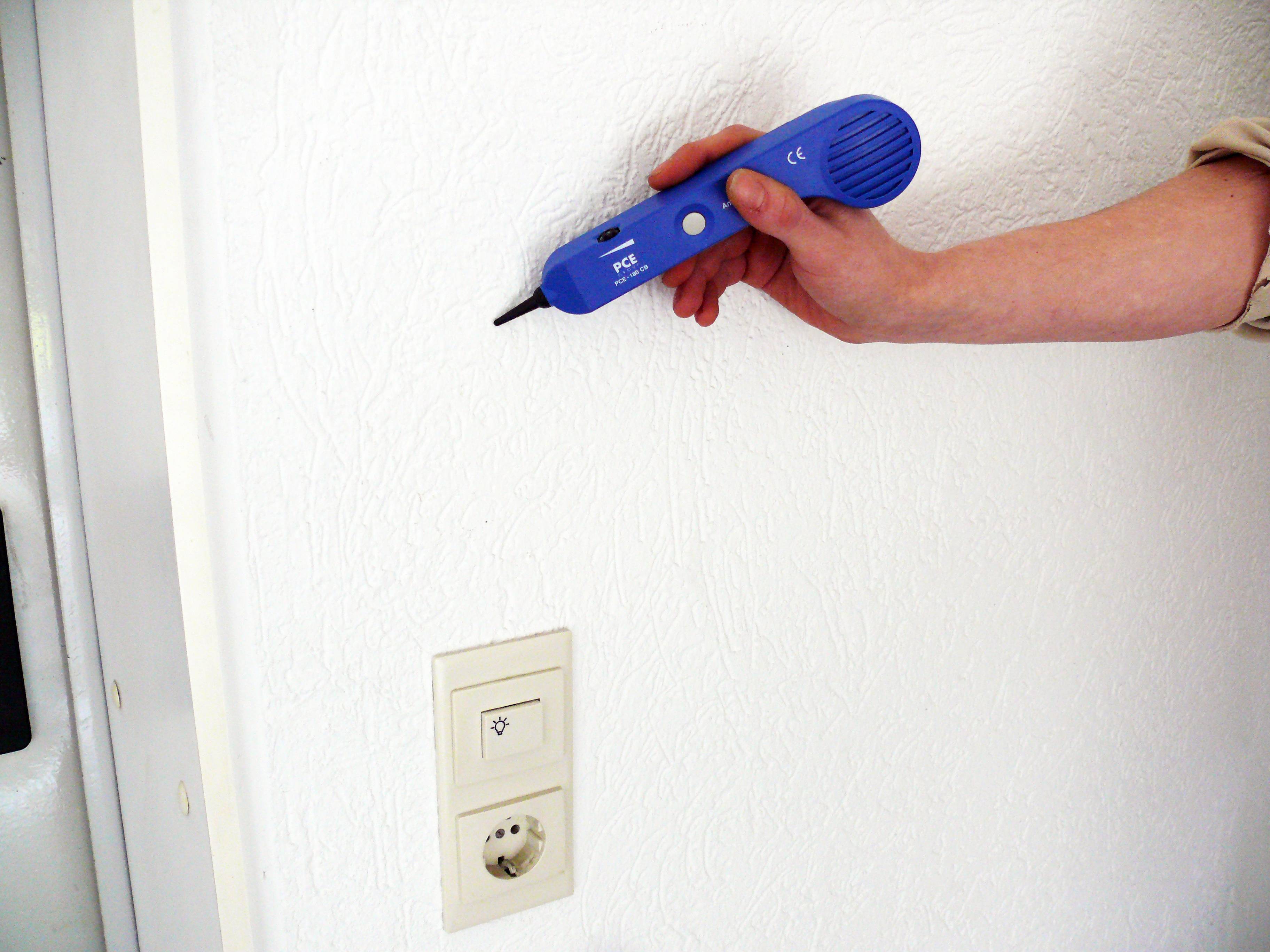

Электромагнитный детектор скрытой проводки
Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

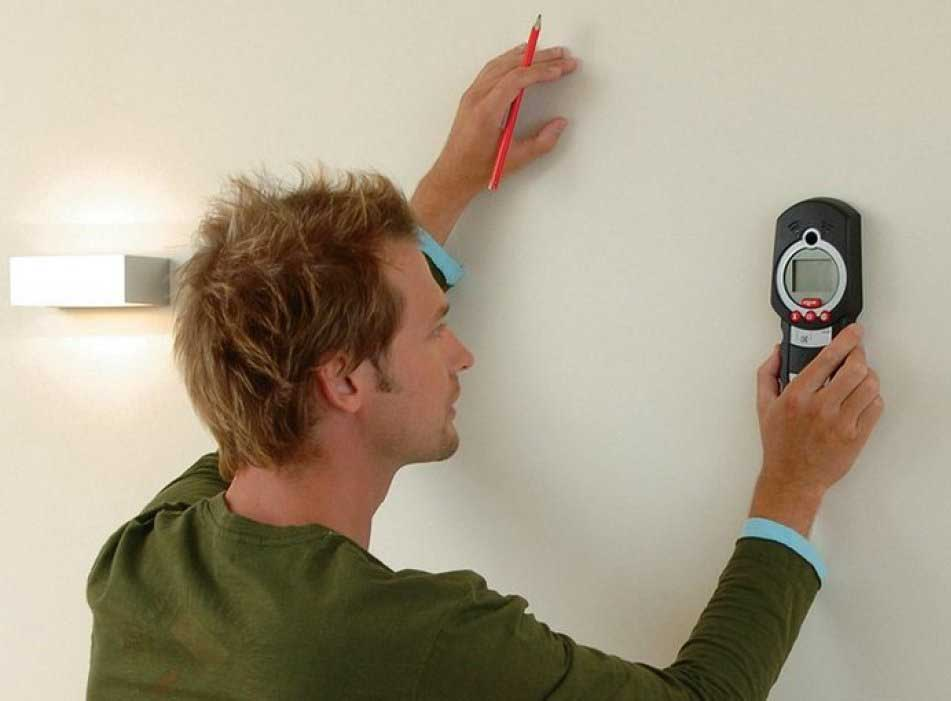

Детектор для обнаружения проводов
Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.
Индикаторная отвертка
Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

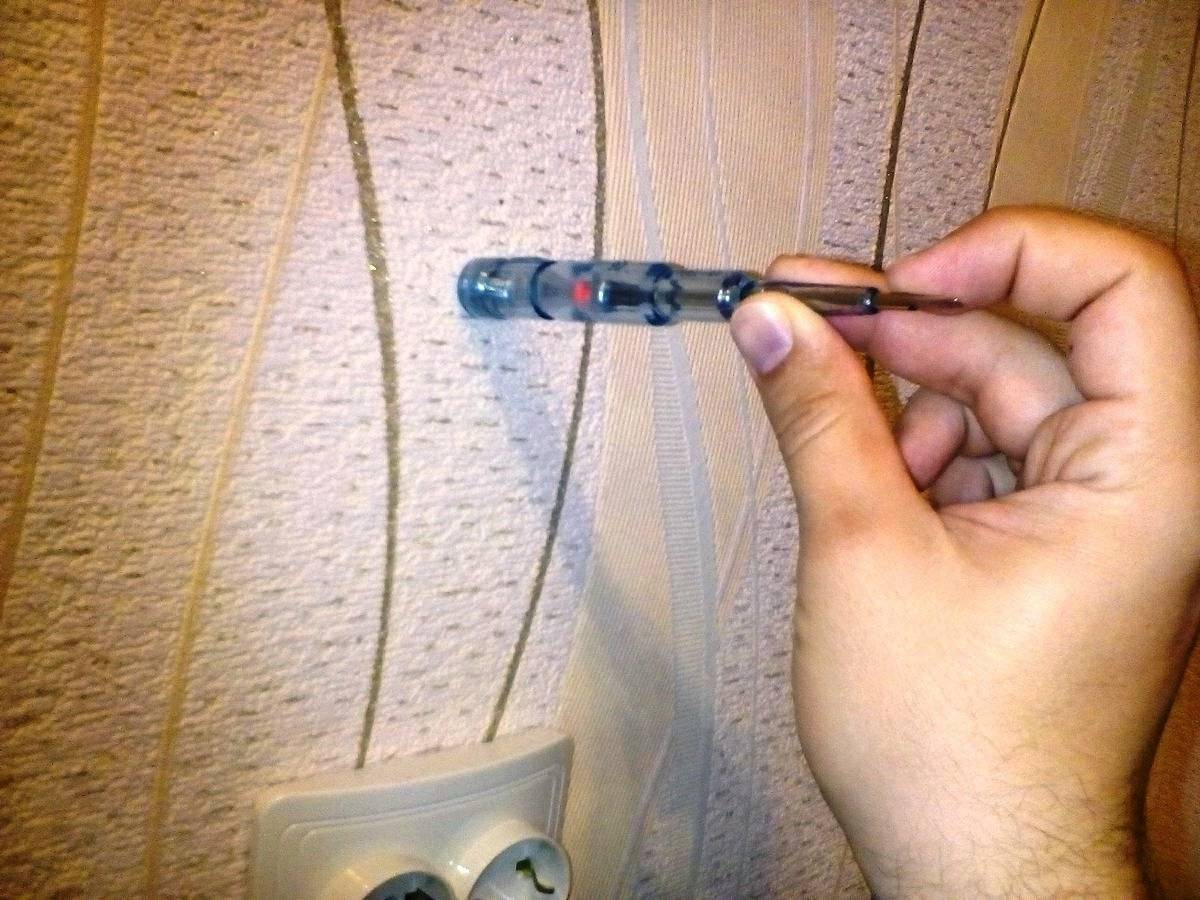

Поиск кабеля с помощью индикаторной отвертки
Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее
Важно, чтобы провод находился под напряжением, а индикатор был транзисторным
Металлодетектор
Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.
Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

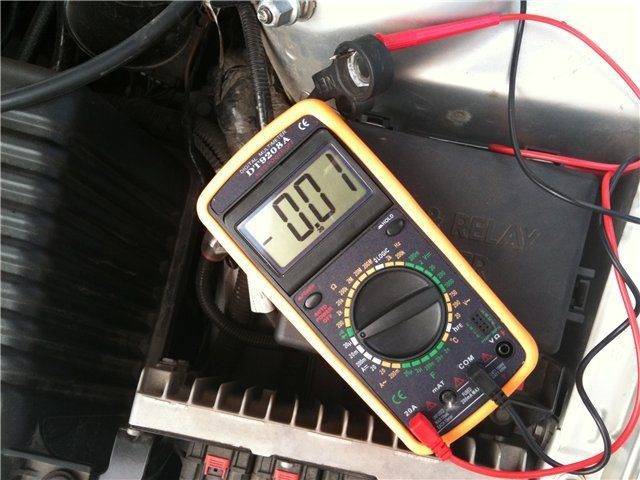

Мультиметр и полевой транзистор
Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.
Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем
Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы
Они легко повреждаются статическим электричеством.
Комбинированный детектор
Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.
Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.
Обнаружение проводки дедовскими методами
Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:
- поиск проводки в стене с помощью радиоприёмника;
- поиск с помощью кассетного магнитофона;
- обнаружение проводки с помощью слухового аппарата;
- использование тестера.
Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.
Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.
Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.
Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.
Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.
- контур укладывается спиралью, примерно, до середины радиуса круга;
- контур размещается спиралью от середины окружности, до места, где расположен первый контур.
Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.
Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.
Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.
При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.
Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.
Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.
Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.
Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.
Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.
DEFORT DMM-20D – для домашнего ремонта
Мультитестер для поиска в стенах, потолочном перекрытии и основании электропроводки, железной арматуры, труб и закладных деталей. Определяет наличие дерева или пустот. Предусмотрено четыре рабочих режима. Прибор оснащён дисплеем для визуального отражения полученных данных.
Дополнительная сигнализация – звуковой сигнал. Детектор помогает определить зоны, безопасные для сверления, штробления или забивания дюбелей. Встроен механизм автоматической калибровки и отключения.
Плюсы:
- Супер цена, – дешевле только даром. Очень простой и удобный.
- Приемлемая точность за такие деньги.
- Эргономичный корпус с резиновыми вставками, удобно держать.
Минусы:
- Клинит крышка батарейного отсека.
- Отсутствует подсветка дисплея.
Как найти проводку в стене: народные способы, которые не работают
Наряду с работающими способами поиска электропроводки, которыми пользуются народные умельцы, чтобы разыскать скрытую проводку в стене, есть и нерабочие способы, которые также предлагаются в интернет. Чтобы не тратить время впустую, не расстраиваться, стоит понять, в чём тут дело.
Поиск компасом
«Умельцы», рекомендующие компас в качестве поискового прибора, видимо, на деле намагниченной стрелкой для отыскания скрытой штукатуркой проводки не пользовались. Чтобы понять это, хватит знания принципа действия компаса, попадающего в зону действия электромагнитной индукции.
Чтобы компасная стрелка реагировала на кабель и разворачивалась в нужном направлении, понадобится создать магнитную индукцию внушительной силы, что и без немалого слоя штукатурки проблематично, а с штукатурным покрытием – дело провальное.
Поиск смартфоном
Это ещё одна «провальная» затея. Не стоит доверять рекламе программ для смартфонов, которые, якобы, помогут превратить OC Mac либо Android в поисковый прибор.
Несмотря на то, что во внутренностях телефона встроен магнитный датчик, который программами должен превратиться в металлодетектор, искать провода таким способом – впустую тратить драгоценное время. Это скорее забава, так как устройство реагирует на любой из видов металла, скрывающийся в стене. Когда же речь идёт о решении серьёзных проблем, – не до баловства.
Причины возникновения неисправностей
При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.
К таким факторам относятся:
- Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
- Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
- Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
- Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.
При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.
Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.
Старинные дедовские способы поиска проводов в стене
В поиске места прохождения кабеля так же могут помочь дедовские методы. Раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?
Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку:
1. Если намечается капитальный ремонт. Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

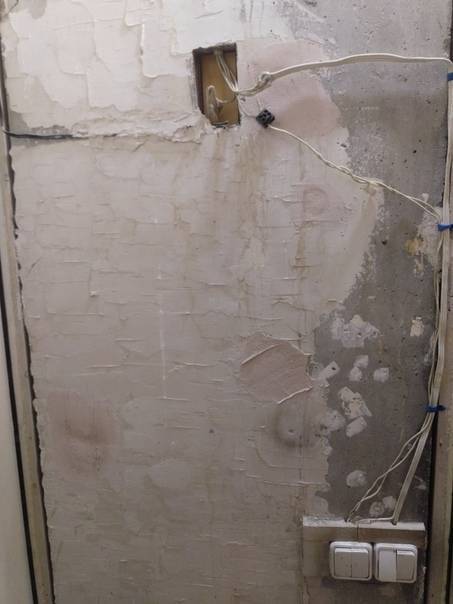

Визуальное выделение штроб на фоне стен
2. Берете обыкновенный радиоприемник, настраиваете на 100 — 150 кГц и, подводя к стене, слушать характер шума. Появление посторонних звуков, шипения, потрескивания свидетельствует о наличии в данном месте провода. Рекомендуется включить в розетку, которая питается от искомой линии проводки, мощный электроприбор, чтобы по кабелю протекал ток нагрузки.
Радиоприемник
3. Альтернативный вариант по отношению к радиоприемнику, это использование микрофона и магнитофона. Подключаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.
Обычный микрофон
Обращаем Ваше внимание на то, что методы, где используются микрофон и приемник имеют довольно высокую погрешность в 15 см. Именно поэтому, опираясь на сигналы данных устройств лучше подстраховаться и еще немного отступить, чтобы не получить поражение током!
Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой
Некоторые типы отверток реагируют на проложенный в стене кабель
Можно также попробовать поискать местонахождение кабеля при помощи обычной индикаторной отверткой. Некоторые типы отверток реагируют на проложенный в стене кабель.
В случае необходимости поиска скрытой электропроводки можно обратиться за помощью к специалистам, которые предоставляют подобную услугу. Преимуществом этого варианта является точность в определении мест расположения кабеля.
Если вы приобретаете первый раз прибор и еще не знаете, работает он или нет, то у опытного электрика наверняка уже есть проверенный временем прибор, который позволит с точностью определить не только местонахождение проводки в стене, но и точное место ее повреждения, в случае возникновения такой необходимости. Поэтому прежде чем идти в магазин за прибором следует подумать о целесообразности такой покупки.

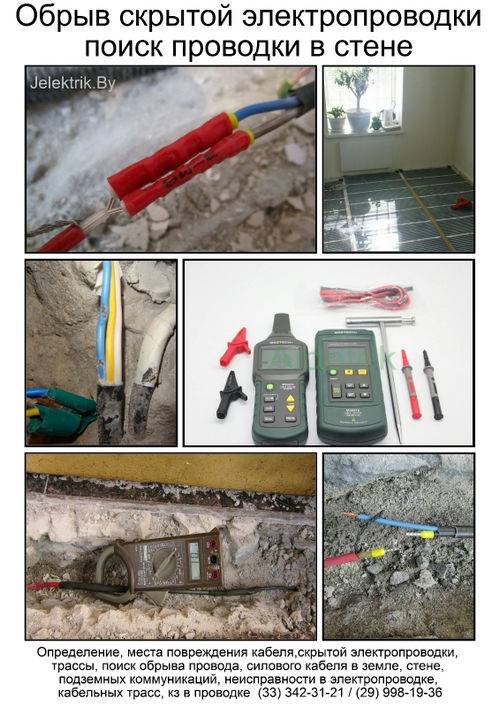

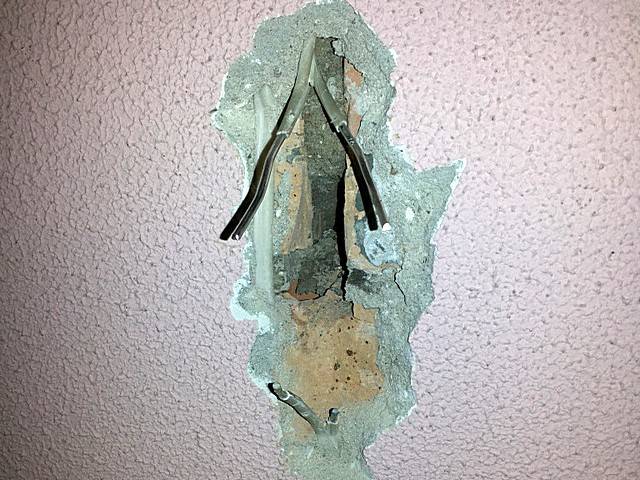

Что делать с оборванным кабелем
Как найти кабель, мы уже разобрались. Искомый повреждённый провод найден, и появляется вопрос, что с ним делать? Если после обжима клеммных соединений ничего не исправилось, значит проблема где-то в толще стены. Поэтому придётся решать, с какой целью и как вы будете действовать далее: будете ли вскрывать штукатурку для поиска места обрыва и его ремонта или просто замените этот отрезок проводника с минимальными потерями для вашего интерьера. Второй вариант, как правило, более предпочтителен, потому что вскрытие займёт гораздо большую площадь, чем прокладка нового кабеля.
ФОТО: zalpstroy.ruВам придётся наугад ломать отделку в поисках проводки, и очень повезёт, если с первого раза что-то удастся обнаружить
Для поиска провода вам потребуется зубило и молоток. Нужно действовать предельно аккуратно и, разумеется, при отключённом питании. Выбивать штукатурку нужно, немного отступив от предполагаемой трассы, чтобы не наделать ещё больше повреждений. Длину штробы нужно определить такую, чтобы хватило размаха для ремонта, то есть для устранения повреждённого участка, зачистки и установления перемычки с помощью паяльника. Делать скрутки в толще стены не рекомендуется, так как это ненадёжное соединение. Пайка в этом случае – правильный выбор, и к ней следует добавить двойную изоляцию, лучше термоусадкой.
Ремонт провода в стене
Если точное место повреждения удалось найти, то провод в стене потребуется соединить. Для этого аккуратно вскрывается штроба, в которую он уложен, на расстояние около 10 см в каждую сторону. От кабеля или провода отделяется поврежденная жила, при этом нельзя повредить изоляцию на других проводах.

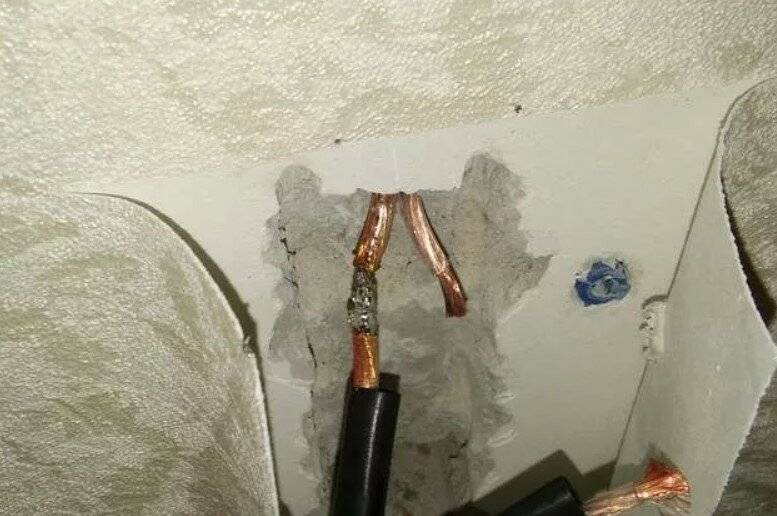

Самый лучший способ соединения медных проводов – пайка. Для этого понадобится кусок медного провода, выполняющий роль ремонтной перемычки. На жилу ремонтируемого кабеля желательно заблаговременно надеть ПВХ или термоусдочную трубку. Затем скрутить концы перемычки с соединяемыми проводами и пропаять соединения. На это место сначала плотно накладывается изоляционная лента в несколько слоев, затем одевается ПВХ трубка или термоусадка. Соединение должно получиться герметичным. Не исключено, что вас когда-нибудь зальют соседи, а намокшая стена будет биться током.
Можно соединить провода в стене при помощи клеммы WAGO. Для соединения алюминиевых проводников этот способ самый надежный. Паять алюминий можно, но это умеют далеко не все электрики. К тому же нужны специальный флюс и припой. Соединение также лучше обмотать изолентой, а для надежности – покрыть герметиком.
После ремонта штробу заштукатуривают. До полного высыхания штукатурки лучше не подавать напряжение на отремонтированный участок проводки.
