Кабель канал для электропроводки: виды конструкций и их классификация

Какой кабель канал нужен владельцу бани?

Для организации электропроводки открытого типа выпускают сейчас обширный диапазон различных по форме, габаритам и цвету изделий. Преобладают в продаже демократичные белые пластиковые короба длиной от 2х м с вариациями в пару-тройку десятков см.

У желающих подобрать продукцию точно в тон деревянным стенам есть шанс купить каналы необходимого цвета. Имеются в магазинах комплексные системы с полным набором аксессуаров для формирования сети любой степени сложности. Есть мини-каналы без дополнительных приспособлений, облегчающих монтаж.

Резку кабель каналов по требующимся покупателю размерам в магазинах не выполняют. Готовить отрезки к монтажу магистрали нужно будет самостоятельно. Запастись нужно будет ножовкой по металлу, лучше болгаркой. Потребуется стусло для разрезания заготовок под углом.

Выбор определяет цель работы:

  • если задача заключается в установке дополнительного выключателя или розетки, достаточно приобрести накладную разновидность данного электроустановочного изделия и купить к ней один мини-канал;
  • если электрификация бани будет производиться с нуля, есть смысл купить частично или полностью комплекс каналов с аксессуарами: угловыми и Т-образными разводными элементами, заглушками, приспособлениями для устройства розеток, распределительных коробок, выключателей и др.;
  • если планируется собственноручно устроить несложную цепь с прокладкой кабеля в недорогих пластиковых коробах, нужно предварительно составить схему, подсчитать метраж каналов и запастись аксессуарами той же марки.

Покупатели комплексной системы вместе с приятным приобретением получат подробную инструкцию об установке основных и дополнительных элементов для состыковки их в единую магистраль.

Домашним умельцам, принявшим решение использовать мини-короба для организации электропроводки, инструкцию не предложат. Им-то и пригодится статья о том, каким образом осуществляется прокладка кабель канала и какие правила требуется соблюдать.

Назначение и материалы

Первая задача кабельканалов — изолировать проводники от горючих оснований. Кроме того, защищают от механических воздействий, ультрафиолета. Еще одна задача — повысить пожарную безопасность. С одной стороны, при нахождении в закрытом пространстве, греться кабели могут сильнее. Но с другой — в закрытом пространстве (правильно смонтированные короба практически герметичны) почти отсутствует поступление кислорода, что ограничит распространение огня. В идеале — он затухнет или не разгорится.

Некоторые виды кабель каналов смотрятся неплохо

Еще одна задача кабель канала — спрятать неприглядные пучки проводов. Не всем пластиковые или металлические короба нравятся, но выглядят они однозначно лучше просто пучка проводов.

Достоинства и недостатки

Еще один плюс прокладки проводки в кабельных коробах — возможность быстрой замены кабелей или прокладки новых. Количество техники и количество кабелей растет постоянно, так что возможность изменить конфигурацию сети важна. При модернизации сети с кабель каналами никаких проблем не возникает — открыли крышки, проложили дополнительные нити или заменили кабель на больший по сечению/более качественный и т.п.

Крышки снимаются, в любой момент можно заменить поврежденный кабель, добавить новый

Еще один плюс — в одном коробе можно прокладывать силовые кабели, линии связи (проводной телефон и интернет, кабельное телевидение и т.п.). Для этого существуют специальные виды кабель каналов — с перегородками внутри которые позволяют отделить силовые нити от малоточных.

Недостаток прокладки проводки в кабель каналах, пожалуй, один — не всегда удается сделать проводку в кабельных коробах эстетичной. В любом случае, один короб выглядит лучше, чем пучок проводов. К тому же есть разные виды кабель каналов — в виде плинтусов, угловых и т.д. Другое дело, что стоят они дороже чем обычные (прямоугольного сечения).

Материалы

Изготавливают кабель каналы из негорючих видов пластика, металла, керамики. Металлические кабельные короба бывают перфорированными или сделанными из цельного куска. Выбирают их в зависимости от типа основания. По горючим основаниям необходима прокладка в цельнометаллических коробах/лотках. Изготавливают металлические кабель каналы из стали, оцинкованной стали, алюминиевых сплавов. Некоторые фирм окрашивают изделия негорючими составами.

Металлические кабель-каналы. Есть обычные — из стали, для скрытой прокладки в стенах, есть — напольные, из алюминия

Меньше всего вариантов керамических кабельных лотков — они дороги и не очень практичны. Чаще всего в домах и квартирах используют пластикаты. Пластиковые кабельканалы отличаются наибольшим разнообразием расцветок. Есть они белые, цветные, с окраской под разные породы дерева.

Это интересно: Как выбрать водонагреватель электрический — излагаем по порядку

Особенности монтажа

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Гофрированные пластиковые трубы

Гофра из пластика для проводки

Металлические и пластиковые изделия применяются на ровных поверхностях. Но бывают случаи, когда поверхность имеет частые изгибы и повороты. Использование большого количества комплектующих затруднительно и экономически невыгодно, поэтому лучше применять гибкие трубы, которые можно сгибать под любым углом. Крепятся гофрированные трубы на обычные клипсы.

Визуально гофротруба из ПВХ похожа на эластичный канал с круглым сечением. Могут использоваться такие изделия для прокладывания любых кабелей.

Стандартный внутренний диаметр трубных каналов – от 16 до 32 мм. По назначению бывают легкие и тяжелые. Первые подходят для монтажа электрических цепей внутри зданий. Тяжелые гофры можно применять в сложных условиях и даже под водой. Дополнительно гофротрубы могут комплектоваться зондами из металла. Они позволяют протолкнуть провод в саму трубку, не повреждая его.

Возможность установки гофротруб на улице является преимуществом

Преимущества пластиковых гофрированных труб:

  • возможность установки на неровных поверхностях;
  • герметичность;
  • надежная защита от внешних негативных условий и механических повреждений;
  • простота крепления на клипсы;
  • легкость монтажа и обслуживания;
  • пожаробезопасность;
  • широкий спектр применения;
  • возможность установки на улице и под водой ( в зависимости от типа гофротрубы).

Недостатки:

  • Сложность работы при отрицательных температурах. Теряют свою упругость и ломаются.
  • Сложность прокладки провода в случае частых изгибов.

Что важно знать

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Наилучшими материалами для короба являются огнеупорный пластик, алюминий либо оцинкованная сталь. Видов кабель-каналов существует великое множество, такой ассортимент позволяет выбрать необходимую коробку и ее необычные свойства для вашего конкретного здания и его специфики. Если вкратце, то основными видами являются лотки, гофротрубы и самый популярный вариант – напольные плинтусы.

Лотки и гофротрубы, в основном, предназначены для наружных работ, а также укладки в подсобных и промышленных помещениях, особой эстетики они не несут, но вот надежности им не занимать. Плинтусы несут в себе декоративные свойства, и предназначены для напольной укладки слаботочных бытовых кабелей (проводов). Самым популярным решением в офисах является настенные короба, это самое простое решение для разводки проводки в большом помещении без привязки к полу.

Как выбрать короб для проводов

При монтаже систем с участием кабельных каналов некоторые профессионалы рекомендуют действовать по принципу «главное, чтобы влезло». В этом совете имеется в виду, что внутреннее пространство должно быть заполнено полностью, чтобы закрылась крышка. Однако это утверждение ошибочно.


Подробная информация о параметрах кабельных каналов

Заблуждение здесь в следующем. Провода под воздействием электричества греются, а для их эффективной работы нужен отвод тепла. Функционирующий кабель греется всегда, независимо — под нагрузкой он или нет. Отсюда вывод: кабели должны размещаться внутри короба, имея достаточную защитную, воздушную прослойку между собой.

Виды кабель-каналов

Кабель-канал – это электротехническое устройство, выполненное в виде короба, используемое для прокладки электрических проводов и кабелей. В зависимости от материала, который использовался при изготовлении, кабель-каналы бывают:

Из алюминия – способны выдерживать значительные внешние нагрузки. Используются в различных классах помещений и способах установки (напольная, подвесная, по элементам строительных конструкций);

Алюминиевый кабель-канал сечением 90х50 мм белого цвета с крышкой

Из оцинкованной стали – имеют способность выдерживать внешние нагрузки. Используются, как правило, при устройстве электрических сетей предприятий и технических помещений;

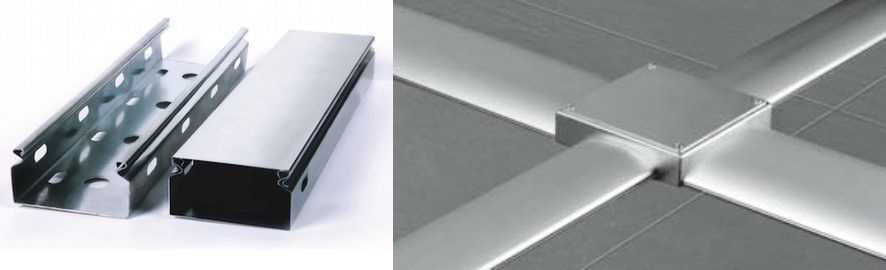

Металлические кабель-каналы выполняются из листового и перфорированного листа

Из пластика – используются в жилых и административных зданиях. Монтируются по строительным конструкциям (стены, потолок).

Кабель-каналы из пластика выпускаются различных размеров и цветов

По прочим параметрам, данные изделия подразделяются:

По геометрическим размерам:

Типовые сечения, при изготовлении из пластика:

  • 10х10, 10х12, 10х20 и 10х30 мм;
  • 12х12 и 12х16 мм;
  • 16х16 и 16х20 мм;
  • 20х20 и 20х25 мм;
  • 25х25 и 25х40 мм;
  • 40х16, 40х40 и 40х60 мм;
  • 60х80 и 60х100 мм.

Сечение может быть и больших размеров, это касается конструкций из алюминия и оцинкованной стали, а также пластиковых изделий специального использования (для напольной прокладки).

  • По назначению:
  • Используемые для прокладки групповых линий;
  • Используемые для прокладки магистральных линий.
  • По форме:
  • Линейные, прямые элементы;
  • Фасонные части, для устройства угловых соединений в различных плоскостях пространства, заглушки, соединительные элементы.
  • Для установки электрических устройств (розетки, выключатели, переходники).
  • По конструкции:
  • Изготавливаемые из листового металла и цельного пластика;
  • Изготавливаемые из перфорированного металла и пластика.

Перфорированный пластик бывает разного сечения и расцветки

  • По типу использования:
  • Для промышленных предприятий;
  • Для административно-бытовых и жилых помещений;
  • Специального применения – кабель-канал плинтус и гибкие кабельные конструкции.

Как выполнить прокладку кабель-канала: расценки в смете, выбор размеров и рекомендации

Порядок и особенности монтажных работ зависят от того, будут ли применяться фасонные детали или нет. Если они присутствуют в системе, то производитель обычно дает рекомендации в отношении того, на каком расстоянии они будут располагаться и сколько места для их установки нужно отвести. Желательно в точности придерживаться этих правил, чтобы результат получился аккуратным и красивым.

Если предполагается разводка проводов в кабель-каналах, перед тем, как начинать работы, нужно заранее определить размеры всех компонентов. Габариты коробов подбираются с учетом размера проводников, их типа, а также количества. Причем расчет нужно делать с запасом на тот случай, если придется добавить 1-2 кабеля.

Количество проводов в кабель-канале не нормировано. Главное, чтобы крышка конструкции после этого без проблем закрывалась. В некоторых ситуациях появляются ограничения. Например, если требуется раздельно разместить слаботочные и силовые кабели. В этом случае размер их сечения подбирается так, чтобы между этими группами оставался небольшой промежуток.

Для начала нужно определиться с назначением проводов. На основе этого подбирается оптимальный размер сечения, к которому следует добавить 4-5 мм. Этот запас необходим для тех случаев, когда требуется ремонт или замена кабелей и в свободную зону укладывается дополнительный провод. К тому же наличие пространства внутри короба предотвратит возгорание всей системы при замыкании.

Если требуется разместить слаботочные и силовые кабели одновременно — стоит отдать предпочтение моделям короба с разделителем

Составление сметы на прокладку кабеля в кабель-канале: расценки на профессиональные услуги

Поскольку прокладка электрической проводки сопряжена с определенным риском, желательно доверить выполнение этой работы рукам профессионалов. Многие компании предлагают прайс с расценками на основные виды работ. Однако окончательная стоимость прокладки кабель-каналов и других компонентов общей системы определяется на основе составленной сметы.

Средние расценки на профессиональные услуги:

Наименование услугиЦена, руб./м.п.
Прокладка провода в кабель-канал (сечение до 1 см)14
Установка короба из ПВХ или металла (шириной до 2,5 см) на гипсокартон25
Установка короба из ПВХ или металла (шириной до 2,5 см) на дерево и гипс30
Установка короба из ПВХ или металла (шириной до 2,5 см) на бетон или кирпич35
Установка лотков90

При составлении сметы учитываются следующие факторы:

  • назначение помещения и его особенности;
  • общий объем электромонтажных работ, которые предстоит выполнить;
  • состав системы (количество коробов, выключателей и розеток для кабель-каналов, фасонных деталей и пр.);
  • расценки на материалы.

Стоимость комплексных электромонтажных работ в квартире площадью 50 м²:

Элементы системыЦена комплексных работ, руб. (проводка в кабель-канале)Цена комплексных работ, руб. (скрытая проводка)
12-модульный щиток, УЗО (2 шт.), автоматы (5 шт.). Розетки (18 шт.), выключатели (5 шт.). Пусковая наладка (кирпичное основание).2500035000
12-модульный щиток, УЗО (2 шт.), автоматы (5 шт.). Розетки (18 шт.), выключатели (5 шт.). Пусковая наладка (бетонное основание)2800041000

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

  • заклепки;
  • саморезы;
  • специальный клей;
  • винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

  • переходники;
  • соединители L- или Т-образной формы;
  • заглушки кабель-канала;
  • углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

  • компьютерные;
  • силовые;
  • телевизионные;
  • телефонные;
  • слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

  1. Долговечный результат.
  2. Безопасность и практичность.
  3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
  4. Эстетически привлекательный внешний вид.
  5. Экономичность.
  6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

  • простая система монтажа;
  • высокий уровень пожарной безопасности;
  • большой выбор цветовых решений;
  • наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

  • облегченный вес конструкции;
  • устойчивость к коррозийному воздействию;
  • простая система фиксации;
  • для монтажа крышки не требуется использование инструмента;
  • доступная стоимость;
  • высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
  • не требуется особый уход;
  • материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
  • не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Классификация кабель каналов

Кабель-каналы классифицируют по следующим основным признакам:

  1. По материалу изготовления выделяют:
  • металлические;
  • пластиковые.
  1. По месту размещения кабельные короба подразделяются на следующие типы:
  • напольные изделия;
  • настенные, парапетные или магистральные (те же настенные, только с габаритом свыше 80 мм по ширине и 40 мм по высоте);
  • потолочные;
  • плинтусные.

Типы кабель-каналов

  1. По степени жесткости разделяют на:
  • жесткие корпусные изделия, представленные жесткими прямолинейными пластмассовыми или металлическими коробами;
  • гибкие кабель-каналы, способные изгибаться в разные стороны.

Кабель-каналы плинтусного типа

В жилых и общественных зданиях при устройстве электрической проводки, чтобы выполнить ее сменяемой, но в тоже время не портить дизайн помещений, используют специальные кабель-каналы плинтусного типа. Конструкция таких изделий приведена на схеме:

Конструкция плинтусного кабель-канала в разрезе

О достоинствах данного типа устройств было написано выше, но, чтобы оценить разнообразие подобных изделий, необходимо ознакомиться с ниже приведенной таблицей:

Элемент системыНазначение
ПлинтусСлужит для прокладки кабелей и проводов
Внешний угольникСлужит для соединения кабель-каналов под внешним углом
Внутренний угольникСлужит для соединения кабель-каналов под внутренним углом
ЗаглушкаИспользуется для закрытия торцевых частей плинтуса
СоединительИспользуется для соединения на прямых участках прокладки
Т-образный уголПрименяется при соединении 3-х кабельных каналов
Распределительная коробкаСлужит для соединения жил проводов и кабелей
Установочный боксПредназначен для монтажа установочных изделий.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Разновидности

Каналы для электропроводки отличаются не только материалом, но и формой, а также предназначением.

  1. Плинтусный вид применяется в тех случаях, когда необходимо скрыть кабели, не повреждая при этом поверхность стен. Во внутренней части изделий укладывают провода. Плинтусные каналы отличаются по цветовой окраске, выполнены в различных стилевых направлениях. Есть интересные варианты, выполненные под древесину. Производители предлагают широкий выбор длинных лотков, а также дополнительных устройств, благодаря которым становится возможным создание конструкции любых, удобных для пользователя параметров. Можно провести монтажные работы по установке розеток на уровне с плинтусом. Помимо множества положительных сторон выделяют существенный недостаток, который отпугивает пользователей – это высокая стоимость.
  2. Напольный. Этот кабель-канал отличается от других разновидностей формой – она округлая — способом проведения монтажных работ — установка происходит на полу. Конструкцию изготавливают из ударопрочного пластика или алюминия. Чаще всего этот тип используют, если нужно провести проводку, например, к столу или осветительному прибору. Это хорошая альтернатива удлинителю или переноске. Выпускается с разными размерами, в черном, сером, белом цвете. Монтажные работы выполняются на нижней части, затем в короб укладывают проводники, закрывают крышкой, на стыки устанавливают уголки, которые  стыки выполняют функцию надежного фиксатора.
  3. Парапетные. Такие кабель-каналы для электропроводки по своим характеристикам напоминают плинтусные. Отличие составляет форма, а также возможность монтировки в области выше пола. В состав конструкции входят элементы, которые позволяют собрать любую конструкцию. Сфера применения данного типа – офисы, предприятия. Эта разновидность позволяет подобрать конструкцию и цвет в соответствии со стилевым решением помещения.
  4. Мини. Отличаются небольшими размерами в сечении по сравнению с другими видами кабель-каналов для электропроводки, предназначены для укладки интернет-, ТВ-, телефонных и других аналогичных проводов.
  5.  Угловые. Этот вид устанавливается в месте стыков стен и потолка или пола, заменяя при этом плинтус. Очень аккуратные, отличное декоративное дополнение. К негативным сторонам относят небольшую величину и тонкие стенки. Из-за этого риск повреждений возрастает. Изготавливаются из прозрачного или полупрозрачного пластика, благодаря чему внутри можно прокладывать светодиодные ленты.
  6. Металлические лотки используют в частных домах. Кабель протягивают через внутренний лоток, в результате время монтажа минимизируется.
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
