Диммер для светодиодной ленты: виды, какой лучше выбрать и почему

Как выбрать

Собираясь сделать освещение при помощи СДЛ, следует сразу приобрести и регулятор света, благодаря которому, можно будет регулировать яркость света

Но чтобы не ошибиться в выборе стоит уделить внимание нескольким критериям:

  • Мощности, она должна быть на 15-20% больше чем у световой платы. Но если в дальнейшем планируется увеличение ее длины, то необходимо, чтоб запас мощности регулятора был выше процентов на 30 чем у световой платы и при этом не забывать, что необходим запас, который должен быть до 50%, таким образом можно избежать прежде временного износа приборов.
  • Напряжению, у обоих деталей оно должно быть идентичным.
  • Количеству каналов, которое будет зависеть от типа СДЛ. Например, для монохромной используют одноканальные, для RGB или RGB+W нужны многоканальные регуляторы.
  • Конструкции, она может быть скрытой или накладной, в этом случае все зависит от пожеланий пользователя.
  • Контролю, в этом случае все также зависит от предпочтений лица устанавливающего освещение подобного типа. Но стоит знать, что устройства, имеющие сенсорный и дистанционный контроль, стоят дороже.
  • Наличию функции, но тут надо понимать, что принцип чем больше, тем лучше не подойдет, так как за дополнительные возможности придется доплачивать.

При подборе регулятора для светодиодных лент нужно учесть все моменты, чтобы исключить быстрое выведение из строя конструкции и создать удобные условия использования.

Что такое диммер и зачем нужен

Диммер — это так называемый светорегулятор, позволяющий увеличивать или уменьшать мощность светового потока. Следует знать, что регуляторы могут быть для светодиодной лампы и ленты, и отличаются друг от друга, поэтому использовать одно устройство для двух видов осветительных устройств не получится. Светорегуляторы следует подбирать непосредственно под приобретенный тип светодиодной панели, не существует такого, который подходил бы для всех. Если использовать не подходящее устройство, то сам прибор скорее всего быстро выйдет из строя, вызвано это будет тем, что светодиодные полотна функционируют в разных режимах и значениях тока.

Светорегуляторы для светодиодных плат, используют, как правило, в случаях если они являются источниками основного или дополнительного освещения и чаще всего при использовании нескольких диодных полотен. При помощи ленточного освещения и светорегулятора к ним возможно:

  • выделять определенные элементы архитектуры;
  • создавать уютную, расслабляющую обстановку для отдыха, так как яркий свет част является раздражителем и подходит для активного время провождения;
  • можно использовать в детских комнатах, особенно пригодятся если ребенок боится засыпать в темноте, создав приглушенный свет при помощи диммера ребенок будет чувствовать себя комфорта и уснет без страха;
  • также подсвечивают лестницы, чтобы было ступеньки, тут также пригодится диммер для приглушения подсветки так слишком яркий свет может ослепить идущего, а тот в свою очередь получить травмы.

Таким же образом происходит регулировка напольной подсветки, которую нередко устанавливают в коридорах и других помещениях.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

  • По типу монтажа;
  • по исполнению и способу управления;
  • по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

  • Поворотным;
  • поворотно-нажимного типа;
  • кнопочным;
  • сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Поворотный

Правильный подбор и установка регулятора значительно увеличат срок его службы. Поворотный вариант исполнения имеет вращающуюся ручку, которая при установке в крайнее левое положение отключает освещение. Постепенный поворот ручки вправо увеличивает яркость лампы.

Клавишный

Основные компоненты вариатора: триак, узел формирования импульса, диак (динистор). Клавишный вариант исполнения внешним видом очень напоминает обычные двухклавишные выключатели. Посредством клавиш осуществляется включение и отключение осветительного прибора, а также регулируется мощность освещения.

Поворотно-нажимной

Дополнительные части вариатора: резисторы и конденсаторы. Поворотно — нажимной вариант исполнения имеет принцип действия, аналогичный поворотному устройству, но для включения системы освещения требуется немного «утапливать» ручку.

Что такое диммер и зачем нужен

Диммер — это так называемый светорегулятор, позволяющий увеличивать или уменьшать мощность светового потока. Следует знать, что регуляторы могут быть для светодиодной лампы и ленты, и отличаются друг от друга, поэтому использовать одно устройство для двух видов осветительных устройств не получится. Светорегуляторы следует подбирать непосредственно под приобретенный тип светодиодной панели, не существует такого, который подходил бы для всех. Если использовать не подходящее устройство, то сам прибор скорее всего быстро выйдет из строя, вызвано это будет тем, что светодиодные полотна функционируют в разных режимах и значениях тока.

Светорегуляторы для светодиодных плат, используют, как правило, в случаях если они являются источниками основного или дополнительного освещения и чаще всего при использовании нескольких диодных полотен. При помощи ленточного освещения и светорегулятора к ним возможно:

  • выделять определенные элементы архитектуры;
  • создавать уютную, расслабляющую обстановку для отдыха, так как яркий свет част является раздражителем и подходит для активного время провождения;
  • можно использовать в детских комнатах, особенно пригодятся если ребенок боится засыпать в темноте, создав приглушенный свет при помощи диммера ребенок будет чувствовать себя комфорта и уснет без страха;
  • также подсвечивают лестницы, чтобы было ступеньки, тут также пригодится диммер для приглушения подсветки так слишком яркий свет может ослепить идущего, а тот в свою очередь получить травмы.

Таким же образом происходит регулировка напольной подсветки, которую нередко устанавливают в коридорах и других помещениях.

Диммирование светодиодных светильников: важные советы по их эксплуатации

Свои значительные преимущества большинство Led ламп теряют при попытках регулировать силу создаваемой ими освещенности. Обыкновенный диммер, созданный для работы с нитями накала, вызывает их мигание, дребезг, а то и вовсе не зажигает свет.

Объясняется это тем, что полупроводниковый переход светодиода работает нормально только от прохождения по нему постоянного тока, а не синусоиды.

У самых дешевых светодиодных ламп этим вопросом занимается простой драйвер ASD JCDR. Он создает стабилизированный постоянный ток для питания полупроводникового перехода из гармоничного напряжения 220 вольт.

Когда вид синусоиды искажается диммером, то обычный драйвер не справляется с такой формой сигнала. Чем больше в выходном напряжении светорегулятора присутствует бестоковых пауз, тем хуже условия для стабилизации тока.

Кроме того, в обычный драйвер заложена очень простая функция: стабилизировать выходной ток при меняющемся входном уровне напряжения.

Именно так он и работает с диммером, когда ручкой светорегулятора мы пытаемся настроить яркость свечения, то электронный модуль сопротивляется как только может: в одной ситуации он просто отключает светодиоды, а в другой действует не предсказуемо.

Поэтому для регулирования освещенности производители создают светодиодные лампы со специальными драйверами, хорошо приспособленными к работе в сложных условиях.

Они имеют более сложную конструкцию, чем для нитей накаливания и создают принципиально другую отсечку полуволны тока по заднему фронту: falling edge.

Устройство такого модуля сложнее за счет использования мощных полевых транзисторов. Такой Dimmer дороже по стоимости, но его выходной сигнал с принципом отсечки заднего фронта лучше подходит для светодиодов.

Особенности конструкций диммируемых led светильников

У них немного изменена структурная схема: в нее добавлена функция слежения величины входного напряжения и управления по его уровню выходным током.

Действует это все в строго заданных пределах регулирования, а когда создается перенапряжение, то срабатывает встроенная защита. Она отключает светодиоды.

Led лампу, в которую встроен такой dimmer, называют диммируемой. Она имеет специальную маркировку, обозначаемую на заводской упаковке и в технической документации (dimmeble). Может показываться знаком ручки поворотного диммера.

Однако в ходе практических экспериментов было создано 4 типа конструкции модуля электронного драйвера:

  1. встраиваемого внутрь светильника;

внешнего изготовления отдельным модулем;

встроенного внутрь корпуса светильника с диммером единым блоком;

специального диммируемого драйвера.

На что обращать внимание

К преимуществам диммируемых светодиодных светильников относят:

  1. Простой способ управления освещенностью рабочего места.
  2. Плавное регулирование выходного сигнала.

Стабильное поддержание цветовой температуры при любой яркости.

Их недостатки:

  1. Повышенная стоимость.
  2. Плохая совместимость оборудования разных производителей.
  3. Большой уровень нижнего уровня регулирования: 9-25% от начальной мощности.

Высокая стоимость диммируемой светодиодной лампы оправдывается удобством ее эксплуатации и универсальными возможностями.

Рекомендации по выбору led светильника

Предлагаю вашему вниманию краткую инструкцию из пяти пунктов.

Шаг №1: оценка светового потока.

Поскольку мы привыкли к лампам накаливания, то производители специально указывают световой поток своей продукции применительно к ним прямо на упаковке.

Они подчеркивают, что 1 ватт led источника дает столько же света, как 10 от нити накаливания.

Шаг №2: проверка типа цоколя.

Все конструкции светодиодных ламп создаются для работы с разными патронами. Они стандартизированы. Выбирайте те, к которым вам не потребуется приобретать дополнительные патроны или переходники.

Иначе дизайн вашей светодиодной люстры можно легко испортить.

Шаг №3: анализ способностей диммирования.

Проверяйте на упаковке наличие надписи dimmeble или обозначение ручки поворотного диммера. Помните, что не приспособленная led лампа не станет реагировать световым потоком на изменяющееся напряжение, а даже способна повредиться.

Шаг №4: оценка формы и размеров.

Этот пункт важен потому, что светильник с большими габаритами может банально не поместиться в малогабаритном плафоне или не подойдет по дизайну.

Шаг №5: выбор бренда известного производителя и продавца.

Надеюсь, что здесь особые комментарии вам не нужны.

Способы регулирования яркости

Диммер для светодиодных лент

Одной из главных причин, почему сегодня светодиодная лента стала столь популярной, является то, что к ней можно легко своими руками присоединить специальное устройство — диммер. Оно позволяет менять интенсивность освещения в комнате.

При наличии такого элемента в схеме лента будет называться «диммируемая»

Обратите внимание! Использовать такой диммер, подходящий для светодиодных лент, можно только там. Он не подходит для взаимодействия с обычными энергосберегающими лампочками. Иначе вы рискуете вывести из строя всю систему

Для светодиодных лент существуют два основных типа диммеров:

Иначе вы рискуете вывести из строя всю систему. Для светодиодных лент существуют два основных типа диммеров:

пассивные. В их роли выступают переменные резисторы (потенциометры и реостаты). Это простейший способ регулировки, но для него характерна потеря мощности, что негативным образом сказывается на её энергоэффективности (она понижается);

Обратите внимание! Здесь, из-за высокой нелинейности ВАХ светодиода, возникает ситуация, которая была описана выше (идут большие энергопотери). Ее не удается нивелировать даже при применении потенциометров с логарифмической характеристикой для изменения сопротивления. активные регулирующие диммерные схемы, основанные на полупроводниковых приборах

активные регулирующие диммерные схемы, основанные на полупроводниковых приборах.

Последний тип диммеров в свою очередь подразделяется на две подгруппы:

Аналоговый диммер

аналоговые. Они дают возможность поддерживать выходной ток на стабильном уровне и в требуемом диапазоне при малом падении напряжения. В результате идет небольшая потеря мощностей на светодиодной ленте;

Обратите внимание! К недостаткам таких изделий следит отнести тот факт, что при изменении параметра рабочего тока, текущего через светодиод в диапазоне 20~100 mA часто наблюдается изменение рассеиваемой мощности. Это, в свою очередь, приводит к изменению температуры прибора. А вот при сильном нагреве светодиода происходят существенные изменения его технических характеристик

А вот при сильном нагреве светодиода происходят существенные изменения его технических характеристик.

импульсные. Являются более современными моделями, лишенными многих недостатков аналоговых диммеров. Наиболее часто сегодня для регулирования уровня свечения светодиодных лент используют широтно импульсные модуляторы (ШИМ). Для светодиодной продукции это самые эффективные диммеры.

Как видим, для светодиодной ленты оптимальным выбором для регулирования яркости станет импульсный диммер. Он, при правильном подключении, позволит вам эффективно и удобно управлять уровнем светового потока, испускаемого светодиодами.

Плюсы и минусы

К преимуществам использования диммируемых светодиодных ламп следует отнести:

  • Возможность увеличивать и уменьшать величину вырабатываемого светодиодной лампочкой светового потока.
  • Выбор наиболее подходящего режима работы – дома можно создавать романтическую атмосферу или использовать основной светильник в качестве ночника.
  • Светодиодные диммируемые устройства отличаются значительно большим сроком службы (если к диммеру подключить обычную светодиодную лампу она довольно быстро выйдет со строя из-за предельных нагрузок для ее стабилизатора).
  •  Может выдавать различную температуру цветопередачи, меняя степень восприятия окружающего пространства.
  • Не выдает инфракрасного и ультрафиолетового спектра, что предотвращает выгорание предметов, попадающих в зону освещения.

К недостаткам диммируемых светодиодных лампочек следует отнести довольно высокую стоимость и самой лампочки, и регулировочного выключателя. Также могут возникнуть сложности с подбором лампы под уже установленный диммер и наоборот.

Классификация диммеров

Производители предлагают потребителям довольно большой выбор устройств для управления яркостью СДЛ и ламп. Светорегуляторы для светодиодных плат бывают разными и классифицируются по нескольким признакам:

  • по возможности преобразовывать сигнал, бывают аналоговые, то есть те, у которых за выходящее напряжение отвечает тиристор или аналогичные микросхемы, и цифровые, работающие на микроконтроллере;
  • по варианту управления делятся на кнопочные, у таких механические кнопки или сенсорные, размещены на самом диммере, дистанционные — имеют пультовое управление и совмещенные, такие позволяют работать с прибором обоими способами;
  • по форме и виду соединения устройства подразделяются на модульные, они выполнены блоками с клеймами, к которым подключают проводки; накладные, встраиваемые выглядят как обычные выключатели, крепящиеся к стене, также бывают миниатюрные — изготовлены в виде модуля с небольшими проводками и имеющие не более трех кнопок;
  • по назначению, делятся на одноканальные, предназначенные для монохромных полотна, и многоканальные, подходящие для таких лент, как RGB и RGBW;
  • по наличию функций, в диммере может быть встроено не только стандартное приглушение яркости, но и включение, выключение дополнительной функции мигания, цветомузыки, возможности управлять несколькими лентами, размещенными в разных местах м многими другими.

Классификация конструкции позволяет покупателю подобрать модель, наиболее подходящую под его требования и пожелания.

Схема подключения к устройству

Способ подключение зависит от типа ленты и поставленных целей и задач. В зависимости от этого выбирается тип контроллера. Схему подключения диммера смотрите тут.

Схема подключения сенсорного диммера для светодиодной ленты своими руками с целью регулировки освещения помещения представлена на фото:

Одноцветная

На одноцветных — стоят светодиоды только одного цвета, например, белого. Можно регулировать только яркость их свечения. Для регулирования яркости используются диммеры с одним каналом, их подключают сразу после источника питания.

Видео-инструкция, как подключить диммер для одноцветной светодиодной ленты на 12 Вольт своими руками:

RGB

RGB-ленты это трехцветные светодиодные приборы, которые использую три основных цвета – красный, синий и зеленый для передачи разных оттенков. При одновременном включении всех трех цветов получается белый цвет. Для управления нужно использовать контроллеры с тремя каналами.

Таким образом можно не только включать каждый цвет по отдельности, но и смешивать их, регулируя яркость каждого. Кроме цвета можно также регулировать скорость изменения цветов. RGB-контроллер также подключается после источника питания.

Принцип действия широтно-импульсных модуляторов

Поскольку широтно-импульсные модуляторы сегодня применяются для регулирования светодиодных лент чаще всего, рассмотрим их принцип действия более подробно.

Широтно-импульсный модулятор

Принцип их действия заключается в изменении продолжительности рабочей доли периода для прямоугольно импульсного тока, а также длительности его подачи на изделие. Эти параметры определяются относительно нулевого уровня. Подразумевается доля периода, когда наблюдается максимальное напряжение. Этот параметр называется широтой. Его изменения происходят в диапазоне от 0 до 100%, вызывая характерные изменения в значении имеющегося напряжения источника света.

Обратите внимание! В данной ситуации выходной ток сохраняет свою стабильность, причем на самом оптимальном уровне. При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными

Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

При этом спектральный состав светового потока не подлежит изменениям, а рассеиваемая мощность будет удерживаться в области номинальных значений. Стоит отметить, что потери самого диммера в ходе работы в импульсном режиме остаются минимальными. Также необходимо знать, что такие регуляторы наилучшим образом подходят для подключения компьютерного и цифрового способа управления уровнем освещенности. К недостаткам подобных моделей можно отнести повышенное мерцание. Оно характерно для дешевых устройств. Такое явление может возникать даже при незначительных уровнях яркости и оно вредно для глаз. Длительное наблюдение за таким световым эффектом способно привести к разным негативным последствиям:

  • появлению неприятных зрительных ощущений;
  • развитию головных болей;
  • повышению усталости;
  • падению внимания и остроты зрения.

Чтобы избежать столь негативного воздействия на свой организм, необходимо отдавать предпочтение более качественным и дорогим моделям.

Основные виды

Основная задача диммера состоит в управлении яркостью и регулировании мощности прибора. Виды регуляторов для светодиодных лент можно классифицировать по нескольким признакам.

  1. По типу регулирующей схемы. Поскольку управление светодиодными приборами имеет свои особенности, то диммеры для них также отличаются. Они содержат в себе вместо пассивных диммерных схем схемы активного типа, изготовленные на полупроводниковых элементах. По этому основным признаком для классификации можно считать тип регулирования. Есть два основных типа управляющих элементов:
    • Управляемые источники тока. Стабилизируют выходной ток и могут изменять его в необходимом диапазоне при малом падении напряжения.
    • Импульсные регуляторы. В схемах широтно-импульсной модуляции используются прямоугольные импульсы, которые получаются при чередовании высокого и низкого уровня сигналов. Изменение длительности импульсов меняет яркость освещения. Такая схема обеспечивает стабильный ток и поддерживает рассеиваемую мощность в номинальном диапазоне.
  2. По способу управления:
    • Электронные;
    • Механические;
    • Дистанционные.
  3. По способу установки:
    • Накладные;
    • Встроенные;
    • В виде модулей.
  4. По способу подключения:
    • Проходные, позволяют включать и выключать освещение из разных мест;
    • Непроходные, позволяют включать и выключать освещение из одного места.

Также они могут различаться и по другим признакам: использованию беспроводных технологий, типу этих технологий (инфракрасные или радиочастотные), по используемому протоколу, по количеству каналов.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

  • методу управления;
  • способу монтажа и расположению;
  • дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

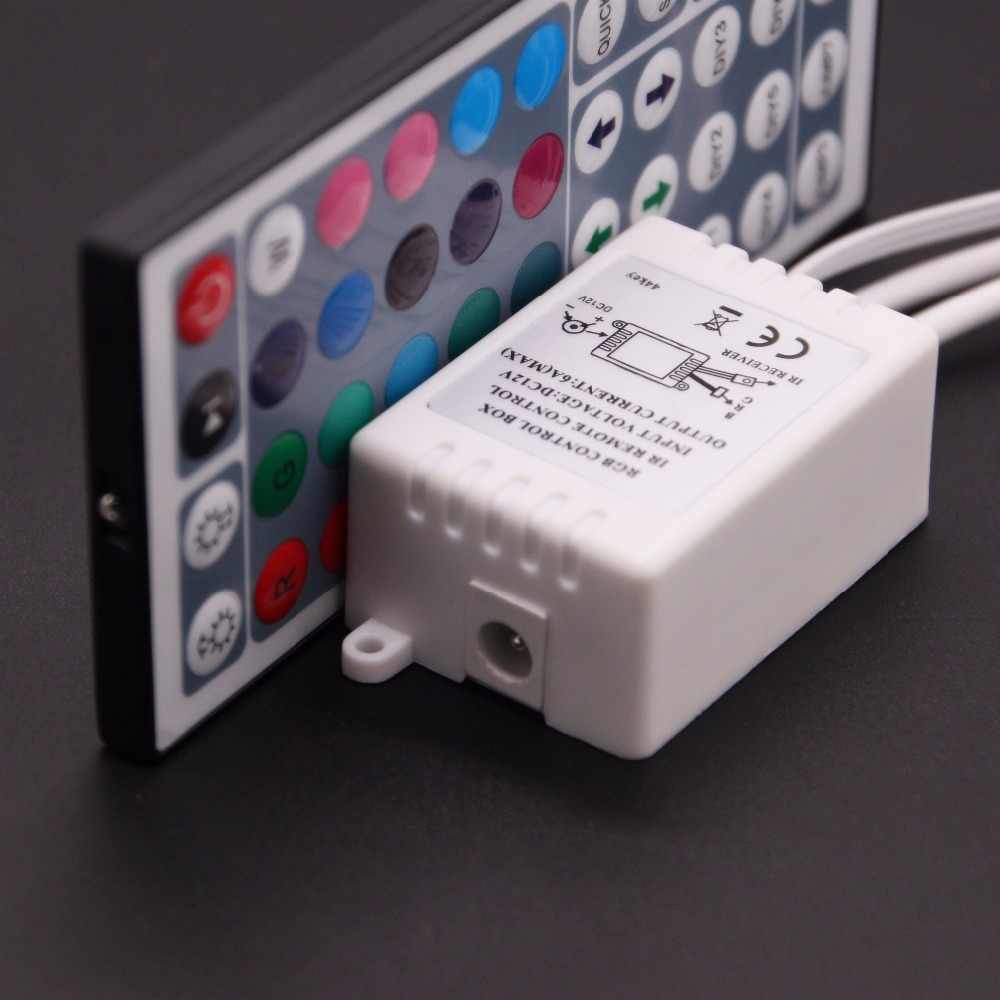

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.


Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

  1. Включение по таймеру (имитация присутствия хозяина).
  2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
  3. Режим светомузыки (используется встроенный микрофон).
  4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
  5. Входы для подключения внешних датчиков (тревожных, света и пр.).
  6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Как подключить диммер

До начала установки важно определить мощность нужного диммера. Это возможно сделать, когда есть понимание, сколькими приборами будет управлять этот механизм

Сложив мощности всех этих приборов, вы и узнаете, какой должна быть производительность приобретаемого механизма регулировки. Если неправильно рассчитать мощность, то диммер может или не включиться вообще, или включиться, но практически мгновенно перегореть. Узнать мощность светодиодных ламп можно на упаковке, а многие производители указывают ее и на самих лампах.

Нужно также предусмотреть, что в будущем вы можете захотеть добавить количество диммируемых светодиодных ламп. Если же не планируете добавлять осветительных приборов, то лучше всего заложить некоторый запас мощности диммера (20-50%).

Выбирая диммер для нескольких источников освещения, нужно учитывать, что их минимальная мощность 25-40 Вт. И если несколько маломощных ламп вместе не будут составлять указанные значения, то лучше установить для каждой из них свой прибор.

Следующим шагом будет подключение диммера к сети. Это делается путем разрыва цепи питания нужных источников света. В этот разрыв и подключается регулятор яркости.

Обычный механический диммер подключить несложно, он будет работать даже в случае несоблюдения правил полярности.

В электронных диммерах работа строится по другому принципу. Основные их элементы – это полупроводники динистор и симистор, которые могут пропускать ток конкретной величины в две стороны. За счет отсечки фазы и получается плавная подача напряжения на лампу.

Если вы не имеете элементарных знаний физики или у вас сложная схема подключения и установки диммера, то лучше не заниматься самодеятельностью и обратиться к профессионалам.

Как сделать простейший диммер самому


Простой светорегулятор самим

Если вы разбираетесь в электротехнике, любите и умеете паять, то можете попробовать изготовить несложный светорегулятор своими руками.

Для этого потребуется:

  • два резистора: постоянный с сопротивлением 10 кОм и переменный  470-500 кОм;
  • конденсатор емкостью 0,1-0,22 мкф;
  • симистор ВТА 17600;
  • динистор


Электрическая схема простейшего диммера:TRIAC – симистор, DIAC – динистор, С1 – конденсатор, R1 – постоянный резистор, VR1 – переменный резистор.

Основной рабочий элемент в схеме — симистор. От него зависит мощность полученного диммера. Для ВТА 17600 мощность светорегулятора составит до  1 кВт. К нему необходимо подключить простой механический регулятор, который и будет управлять яркостью лампочки.

Монтировать элементы на печатную плату можно навесным способом или паяльником.

//www.youtube.com/embed/7DXMjbQkhXw

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
