Прокладка газовых труб в частном доме: основные нормативы
Газификация частных домов должна начинаться с уведомления местной газовой службы о предстоящих ремонтных работах. Соответствующие организации обязаны предоставить техническое условие, которое будет определять порядок прокладки газопровода. По завершении технического согласования разрабатывается индивидуальный проект газификации участка. Ордер на разрешение прокладки газопровода также должен быть выдан представителями автомобильной инспекции (ГИБДД).
Если какое-то количество домов в местности уже газифицированы и требуется только подключение газовых труб на одном участке к основной системе, то в службе должны предоставить информацию о рабочем давлении газа в магистрали. От того, какое давление поддерживается в основных трубах, будет зависеть выбор труб для газа в доме.
В зависимости от того, какой источник газа был выбран для снабжения участка, система газоснабжения может быть автономной или центральной. Газопроводы для частных домов подразделяются на наземные и подземные. Процедура монтажа и установки газовых коммуникаций на участке достаточно проста и требует гораздо меньше времени, чем непосредственно получение разрешения на реализацию проекта по газификации.
Подвод газа в частный дом осуществляется через редуктор для понижения давления
Прокладка газопровода имеет следующие этапы:
- укладка линии газовых труб от распределительного участка к дому (если необходимо, делается врезка в газопроводную магистраль);
- ввод трубопровода в дом через шкаф с редуктором, понижающим давление;
- монтаж разводки труб в помещениях (котельной, кухне);
- выполнение пуско-накладки оборудования, сдача-приёмка системы, проверка работоспособности газовой плиты и колонки (обычно данный этап производится в присутствии технических инспекторов).
Общие требования по структуре газопровода в частном доме включают в себя те же пункты, что и нормы прокладки газовых труб в квартире и на кухне. Выполнение монтажных работ при проведении газопровода к дому должно соответствовать следующим правилам:
- Глубина прокладки газовых труб на участке составляет не менее 1,25 м и не более 1,75-2 м.
- Участок ввода трубопровода в строение имеет меньшую глубину: от 0,75 до 1-1,25 м.
- Если планируется транспортировка сжиженного газа, газопровод следует укладывать на глубину ниже промерзания почвы (учитываются климатические особенности региона). Ввод трубы в дом осуществляется в таком случае через фундамент.
- Если в частном доме устанавливается газовый котел, площадь помещения на одну единицу оборудования составляет 7,5 м2. Соответственно, две газовых колонки или котла требуют площадь 15 м2.
- Котлы и колонки мощностью до 60 кВт устанавливаются в помещениях, в которых высота от пола до потолка не менее 2,4 м.
Если требуется установка автономного источника газа на даче или на участке частного дома, следует обращать внимание на специфические нормативы безопасности. Они обеспечат нормальную работу плиты, колонки и нагревательной системы
Установка резервуара для сжиженного газа на участке проводится согласно требованиям СНиП
Расстояние от резервуара со сжиженным газом под землей до скважины не должно составлять менее 15 м. Котлован для ёмкости выкапывается на расстоянии от дома как минимум в 10 м. Хозяйственные постройки могут находиться не ближе, чем в 7-8 метрах от накопителя. Объём резервуара будет зависеть от количества устройств потребления газа (плиты, колонки) и от общей площади отопления. Чаще всего в хозяйстве применяются резервуары объемом от 2,7 м3 до 6,4 м3. Модели емкостей с объемом в 6,4 м3 оптимальны для снабжения газом крупных построек: общая площадь отапливаемых помещений в доме может составлять до 300 м2.
Нормы и СНиП газоснабжения
Показателем качества природного газа является количество метана. Все остальные компоненты природного газа – это неприятные добавки. Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе.
Какой газ используется в жилых домах
Природный газ – понятие условное, которое применяется для горючей газообразной смеси, добываемой из недр, и доставляемой потребителям тепловой энергии в жидком виде.
Состав разнообразен, но всегда преобладает метан (от 80 до 100%). Кроме того, в состав природного газа входят: этан, пропан, бутан, пары воды, водород, сероводород, углекислый газ, азот, гелий. Показателем качества природного газа является количество метана. Все остальные компонентыприродного газа – это неприятные добавки, которые создают загрязняющие выбросы и разрушают трубы. Природный газ для жилых домов, никак не распознаётся органами чувств, поэтому к нему добавляют сильно пахнущие газы – одоронты, выполняющие сигнальную функцию.
Какое давление газа в газопроводе жилого дома
Газопровод – это весь путь, который проходит газ по трубам от места хранения до потребителя. Газопроводы могут делиться на наземные, наводные, подземные и подводные. С точки зрения сложности проводящей системы они делятся на многоступенчатые и одноступенчатые.
Есть еще одна характеристика, в соответствии с которой газопровод делится по категориям — это давление газа в системе. Для газоснабжения городов и других поселений давление бывает:
- низким — до 0,05 кгс/см2;
- средним — до 0,05 до 3,0 кгс/см2;
- высоким — до 6 кгс/см2;
- очень высоким — до 12 кгс/см2.
Такая разница в давлении обусловлена назначением газопровода. Больше всего давления в магистральной части системы, меньше всего – внутри дома. Для системы с определённым давлением существует свой ГОСТ, отступать от которого категорически запрещено.
Нормы потребления газа на отопление дома
Нормы потребления природного газа населением определяются по следующим направлениям его использования:
- приготовления еды в расчёте на 1 человека в месяц;
- подогрев воды при автономном газо и водоснабжении в условиях отсутствия или наличия газового водонагревателя;
- индивидуальное отопление жилых помещений и хозяйственных построек;
- на нужды содержания домашних животных;
Нормы газа на отопление рассчитываются исходя из расхода в равных долях по месяцам всего года. Измеряются в кубометрах на 1 м2 отапливаемой площади или на 1 м3 отапливаемого объема. Если здание многоэтажное, то расчёт производится по каждому этажу отдельно. Как правило, к отапливаемым помещениям причисляются мансарды, цокольные этажи, а также некоторые подвальные помещения.
СНиП газоснабжения жилых домов
Требования СНиП в этой области сводятся к следующему:
- Потребление газа определяется следующими показателями: на приготовление пищи с использованием газа — 0,5 м3 в сутки; на горячую воду, производимую газовым водонагревателем — 0,5 м3 в сутки; на отопление от газового отопительного аппарата — 7 — 12 м3 в сутки.
- Давление газа в пределах внутреннего газопровода индивидуального жилого дома не может превышать величины в 0,003 МПа.
- Надземные газопроводы на участке жилого дома должны располагаться там, где нет проезда транспорту и проходу людей. Они размещаются в высоту не менее чем на 0,35 м от земли до нижней части трубы.
- При вводе в дом газовая труба низкого давления оборудуется отключающим устройством, размещённом на высоте до 1,8 м от земли.
- Расстояние между трубопроводами, размещёнными в непосредственной близости к газопроводу, должно обеспечивать возможность доступа для целей ремонта и обслуживания.
- Любые газовые хранилища следует вкапывать в грунт на глубину, определяемую расстоянием в 60 см от поверхности до резервуара, если зимой земля промерзает, и в 20 см, если промерзания нет. Если хранилища устанавливаются там, где уровень грунтовых вод не позволяет их закапывать, то резервуары нужно изолировать от воды и обеспечить их неподвижность. Газопровод низкого давления проводится под землёй, за исключением ситуации многолетней мерзлоты.
- Внутри дома газопровод должен быть открытым. Иное допускается только в том случае, если газовые трубы размещены вблизи специальной вентиляции, и закрыты щитами, которые снимаются без специальных работ и приспособлений.
- Там, где пересекаются строительные конструкции, газопровод помещается в специальные футляры. Их концы должны быть размещены не менее чем на 3 см от пола. Трубы не должны соприкасаться с футляром (зазор в 5 см). Эти 5 см должны быть закрыты эластичными материалами.
- Отключающие устройства размещаются перед счетчиками и потребляющими газ устройствами.
Эксплуатация газового оборудования
Установка газового оборудования, и его эксплуатация должны выполняться по определенным правилам, которые соответствуют ГОСТу. Рассмотрим основные условия работы с газовыми приборами.
- Работают с внутренней разводкой или крупными магистралями только специалисты того предприятия, которое имеет лицензию на выполнение такого вида деятельности.
- Запрещается самостоятельно заменять участки труб или других участков газовой линии.
- Колонки, и котлы должны устанавливаться профессионалами по заранее выполненному, и согласованному проекту в специальной газовой компании.
Нельзя выполнять газовые работы самостоятельно или поручать их работникам, которые не имеют специальной лицензии. Такие действия могут приводить к аварийным проблемам, то есть утечки газа. Привлечение специалистов к газовым работам обеспечит надежность, и безопасность для дальнейшей эксплуатации газовых приборов.
Виды по глубине заложения
Классификация газопроводов систем газоснабжения в зависимости от глубины заложения основана на соблюдении правил их безопасного устройства:
- В условиях города, где на первое место при расчете глубины заложения выходят влияние осадков на почву, толщина и состояние дорожного полотна, допустимый (разрешенный) уровень нагрузки тяжелого транспорта и т. д.
- В условиях магистральных систем газоснабжения (вне города).
Кроме того, классификация газопроводов по признаку глубины заложения в обязательном порядке учитывает класс и характеристики газа, который прогоняется по маршрутам газорегуляторных пунктов. В зависимости от условия транспорта газового ресурса определяется минимум и максимум глубины заложения. Например, в случае с трубами, осуществляющими транспортировку осушенного газа, допускается заложение в пласт промерзания грунта.
Основной фактор влияния на подбор глубины заложения газового путепровода – вероятностный расчет механического износа ресурса, в который сеть закладывается (дорожное полотно, почва). Здесь же – классификация динамических нагрузок, которые приходятся на зону заложения. Они не должны провоцировать напряжение в трубах – глубина их размещения должна быть:
- достаточной, чтобы исключить передачу системе газоснабжения динамических нагрузок, приходящихся на полотно;
- обоснованной экономически (избыточная глубина заложения – это неоправданные расходы на устройство инженерной системы).
Основной регламент диктует следующие нормативы глубины заложения газопровода:
- не менее 0,8 м – прокладка наружного газопровода в зонах сплошного бетонного или асфальтового покрытия;
- от 0,9 м – прокладка уличного трубопровода газа в участках с «голой» землей;
- от 0,8–1,2 м – прокладка путепровода для сухого газа (зависит от глубины промерзания почвы в конкретном регионе и наличия водяного пара);
- от 0,6 м – прокладка в городских условиях (улицы, внутриквартальные коммуникации) при условии гарантированного отсутствия на участке заложения движения транспорта.
Из чего состоит газотранспортный комплекс
Система газоснабжения включает в себя разветвленную сеть магистралей и газопроводов, распределительные станции, вспомогательные строения и сооружения, а также технические приборы для контроля и регулировки свойств и качества топлива. Промышленные предприятия, фермерские хозяйства, коммунальные заведения, частные и многоквартирные дома – на каждом объекте есть потребность в определенном количестве газа, при этом он должен иметь конкретные заданные характеристики. Для эффективной подачи топлива во все эти пункты необходимо проверить его свойства и установить требуемое давление.
Стандартная сеть газоснабжения состоит из таких элементов:
- Газопроводы с различными показателями давления;
- Регулирующие и распределяющие станции и установки;
- Управляющая и контролирующая аппаратура;
- Диспетчерско-эксплуатационная служба.
Что такое охранная зона газопровода
Охранной зоной, по Земельному Кодексу, признается местность с особенными условиями пользования. Эксплуатация таких земельных участков ограничена их целевой принадлежностью.
Когда на пути охранных зон, при прокладке новой газовой сети, оказываются земли других владельцев, им возмещаются убытки. А установка опознавательных знаков согласуется с землепользователями и оформляется актом.
Цели устанавливаемых газопроводных охранных зон.
- Исключение несчастных случаев среди населения.
- Безопасность эксплуатации и не допущение порчи имущества газового хозяйства.
- Предотвращение засорения прилежащих территорий.
Главная задача – организация бесперебойной работы и максимальной безопасности, путем обеспечения быстрого доступа при плановых осмотрах, текущем и аварийном обслуживании. В основном она достигается охраной примыкающих к газовым трассам земельных участков.
Охранные зоны газораспределительных сетей
Ширина зон особого использования оговаривается «Правилами охраны газораспределительных сетей» и зависит от видов прокладки и степени предполагаемого риска при авариях:
- В пределах двух метров по обеим сторонам сетей наружного исполнения.
- Не менее десяти метров с двух сторон подземных трубопроводов расположенных в грунтах вечной мерзлоты.
- В радиусе десяти метров от ГРП (если они наружного исполнения).
- 100 метров с обеих сторон газопроводов залегающих в водных просторах рек, озёр и т.п.
- Трехметровую дистанцию от межпоселочных сетей проложенных в лесах и сквозь подобную многочисленную растительность.
- Расстояние от наружных трасс до деревьев должно составлять не меньше высоты этих деревьев (весь период эксплуатации).
Пожаро- и взрывоопасность газов определяет необходимость введения зон особого использования и их обозначения опознавательными знаками.
Вне населенных пунктов устанавливаются железные или железобетонные столбики высотой не более 1,5 м, с шагом не менее 0,5 км.
Предназначены для указания мест:
- пролегания подземных газораспределительных сетей;
- пересечения с автомагистралями;
- железными дорогами;
- на поворотах у колодца, сборника конденсата, ковера и т.п.;
- на берегах водоемов, в случае подводной прокладки.
Опознавательные знаки содержат:
- расстояние от сети;
- материал трубопровода;
- диаметр;
- значение давления – для сетей ВД и СД, для сетей с низким давлением просто ставится пометка «н.д».
- угол поворота (УП);
- глубина прокладки;
- контакты ответственной АДС (аварийной диспетчерской службы) и др.
Охранная зона газопровода низкого давления, сколько метров
Газопроводы низкого давления – это неотъемлемая часть газораспределительной сети, по ним обычно производится поставка газа конечному потребителю, поэтому их охране также отводится немаловажное значение. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:. Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:
Ширина охранной зоны исчисляется от центральной оси трубопровода в обе стороны:
- для наружных сетей НД составляет по 2 метра;
- для подземных – по 3.
Профилактические меры:
- Проведение инструктажей по технике безопасности с гражданами, являющимися собственниками земель, расположенных в охранных зонах – не реже 1 раза в пол года.
- Ежегодное обследование трасс, проведение необходимых работ, внесение корректировок в проектную документацию.
- Восстановление опознавательных знаков и обновление табличек.
- Обеспечение трасс табличками, распознаваемыми с воздуха.
Охранная зона газопровода высокого давления
Правила охраны сетей высокого давления указывают на необходимость обустройства защитных зон. Охранная территория газопроводов с высоким давлением газа определяется соответствующей категорией и регламентируется требованиями СНиП – 42-01-2002.
Охранная зона магистралей с высоким давлением – 50 м, распределительных – до 10. Выбирать землю под строительство жилого дома либо дачного участка, безусловно лучше ближе к газопроводу. Тогда затраты на газификацию частного дома будут минимальными, но при этом необходимо учитывать расстояние охранной зоны газопровода. В случае отсутствия возможности подключения к центральному газопроводу, стоит рассмотреть вариант использования автономной газификации (газгольдеров или газовых баллонов).
Мне нравитсяНе нравится

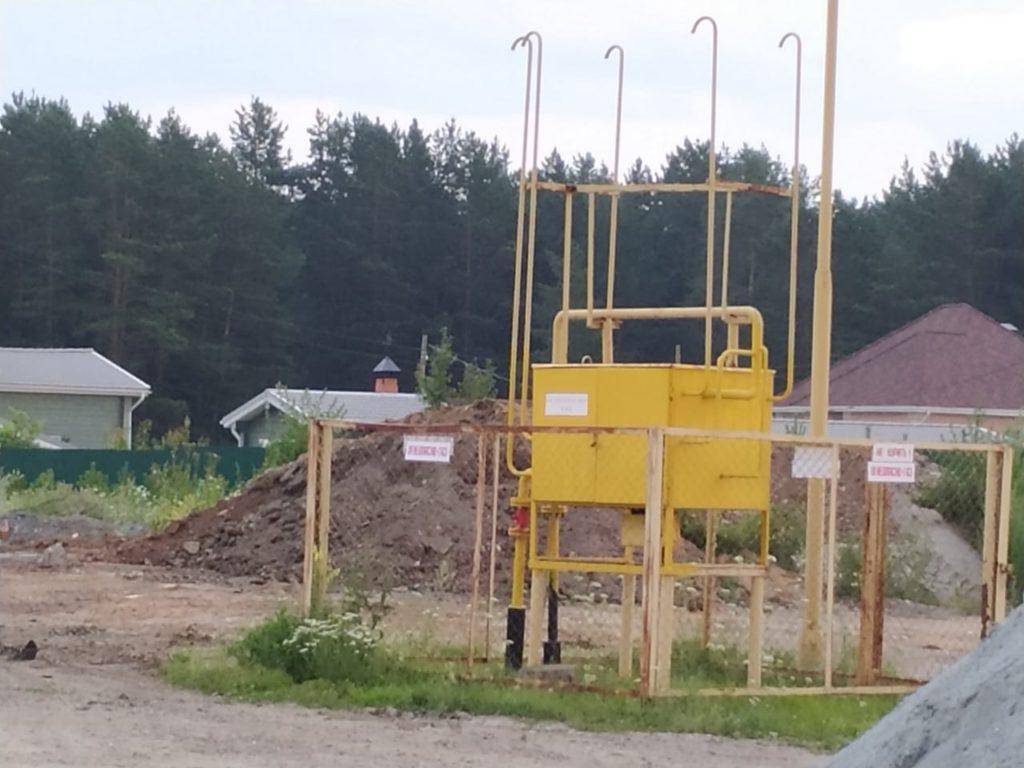

Распределительные приборы, и регулировка давления газа
Чтобы соединить трубопровод разной категории, используют регуляторы давления топлива в основных магистралях. Для этого предназначены специальные пункты газорегуляторного вида, они включают в себя много приборы, которые управляют потоками газа. Газораспределительное оборудование включает в себя различные приборы.
- Агрегаты редукционного вида, которые используются для уменьшения давления газа.
- Коммутационные приборы, они перераспределяют потоки газа по отдельным пользователям, и другим магистральным ответвлениям.
- Работу системы контролируют специальные приборы, манометры, и расходомеры.
- Специальные фильтры для очищения газового потока.
Современная система газового распределения является сложной, такая станция имеет автоматическое регулирование работы газового топлива. Это помогает упростить регулировку, и контроль режимов работы, а также перераспределить газ, и обеспечить полную безопасность газовым магистралям, и оборудованию.
Нормы и правила
Чтобы определить необходимое расстояние от газовой трубы, после разработки проекта жилого строения граждане Российской Федерации обращаются за соответствующим разрешением (согласованием) в местную газораспределительную организацию. Для определенного ответа нужно знать вид газопровода и какое давление применяется при его подаче. Если данные по разновидности прокладки и о давлении в трубах отсутствуют, однозначный ответ дать невозможно.
Газораспределительная станция
СНиП 42-01-2002 – один из закономерных результатов действия Федерального Закона РФ «О техническом регулировании» № 184, принятого в декабре 2002 года. В ноябре 2008 года было принято Постановление Правительства РФ № 858, согласно которому разрабатывались и утверждались ныне действующие своды правил. Данный СП был утвержден на законодательном уровне в актуализированной редакции и получил название СП 62.13330.2011.
Самый демократичный по стоимости вид топлива получил широкое распространение и стал общедоступным энергетическим ресурсом. Его повсеместное применение и обусловило насущную необходимость разработки нормативных документов, в котором и можно найти разрешенные дистанции.
Компрессорная станция
Начиная с 2010 года СНиП, зарегистрированные Росстандартом:
- являются законодательными документами, соблюдение которых носит обязательный характер;
- проверяется надзирающими организациями, призванными обеспечить безопасность подобных сооружений;
- могут быть основанием для вынесения решения по судебному иску;
- признаются весомым поводом наложения административного взыскания по факту нарушения.
СП 62.13330.2011 регламентирует дистанции, которые необходимо соблюдать в зависимости от вида прокладки магистрального газопровода или его ответвлений и давления жидкого топлива в трубах.
Около жилого здания
Если газ поставляется в баллонах, соблюдать необходимо только предписанные нормы противопожарной безопасности. Более экономичная и объемная транспортировка в трубах предусматривает дифференцированные требования к разным видам поставок и уровня давления при их осуществлении.
Схема подключения
Нормативы обеспечения газом жилых строений
Безопасность эксплуатации газового оборудования и сетей обеспечивается соблюдением определенного свода правил, зафиксированного в документе под названием «СНиП». Была принята документация для многоквартирных, а также частных домов и построек. Основные требования и положения включают следующие:
- Использование газа представлено такими величинами: приготовление еды на газовых плитах — 0,5 м3 в день, подогрев воды колонкой — 0,5 м3 в день, индивидуальное отопление с помощью котла – от 7 до 12 м3 в день.
- В частных домах напор газа в трубах не должен быть больше значения в 0,003 МПа.
- Наружные газопроводы надземного типа следует располагать на участках, которые не имеют интенсивного движения автомобилей и людей. Расстояние от низа трубы до поверхности грунта не может составлять менее 0,35 м.
- Сети низкого давления оборудуются отключающим аппаратом при вводе в здание. Расстояние от поверхности грунта должно составлять не более 180 см.
- Объекты рядом с газопроводом должны быть размещены таким образом, чтобы не затруднять свободный доступ специалистов для ремонта и обслуживания газовых систем.
- Хранилища газа следует располагать под землей на расстоянии в 60 см от поверхности грунта, если в зимний период происходит его промерзание. Если последнего не происходит, такая дистанция может составлять около 20 см. В случае с высоким уровнем грунтовых вод резервуар можно не погружать под землю, но при этом необходимо обеспечить его устойчивость и водонепроницаемость. Трубы с низким напором газа прокладывают ниже уровня грунта. Если в местности распространена многолетняя мерзлота, можно производить надземный монтаж сетей.
- Во внутренней части помещений газопроводы прокладывают только открытым способом. Исключение могут представлять случаи с использованием специальных вентиляционных систем, при которых трубы находятся под щитами. Последние должны легко и быстро сниматься при необходимости обеспечения доступа к оборудованию.
- В местах пересечения строительных конструкций трубы размещаются в особых футлярах. Нижние части располагаются на расстоянии 3 см от напольного покрытия. Соприкосновение с футляром не допускается, между ними обязателен минимальный зазор в 5 см. На этом пространстве следует разместить эластичные материалы.
- Возле контрольно-измерительных приборов и газового оборудования в обязательном порядке располагают отключающие устройства.
Назначение магистрального газопровода
Под магистральным газопроводом понимается трубопровод, сконструированный для доставки газа из района месторождения или обработки к месту потребления, или система труб, связывающая между собой отдельные месторождения газа. Он относится к Единой системе газоснабжения России и является одним из ключевых элементов системы транспортировки газа.
Трубопровод, подсоединенный к магистральному газопроводу и предназначенный для передачи части газа к конкретным населенным пунктам или предприятиям, называется ответвлением.
По такому газопроводу может транспортироваться природный или попутный нефтяной углеводородный газ (из месторождений) или сжиженные углеводородные газы (из мест производства).
Магистральные трубопроводы могут быть:
- однониточными, т. е. с трубами равного диаметра на всей протяженности системы;
- многониточными, представляющими собой систему, где параллельно главной ветке расположены еще несколько;
- телескопическими т. е. на протяжении от головных сооружений до конечной газораспределительной станции диаметр труб меняется.
Диаметр труб газопровода составляет от 720 мм до 1420 мм. Пропускная способность газопровода равна 30–35 млрд куб. м газа в год.
Классификация газопроводов
- подземные (с расстоянием 0,8–1 м до главной пропускной трубы);
- надземные (т. е. трубы устанавливаются на опорах);
- наземные (т. е. в насыпных дамбах).
Если газ требуется доставить с мест подводной добычи на берег, то сооружаются подводные газопроводы.
За управление российскими магистральными газопроводными системами обычно отвечает государственная компания. Она обязана осуществлять проверку состояния труб, нанимать рабочих и следить за повышением их квалификации.
