Замена жиклеров в газовой плите: назначение, устройство и подробные инструкции по замене форсунок

Замена форсунок газовой плиты

Для начала нужно подготовить простой набор инструментов. Вам понадобится крестовая отвертка и набор рожковых и накидных ключей (на 8, 17, 14).

Последовательность действий:

Перекройте подачу газа к плите, подготовьте поверхность для хранения различных частей, снятых на данный момент.

Чтобы добраться до форсунок, нужно снять крышку конфорки, которая крепится винтами.

Разные модели имеют разные крепления, нам нужно было только открутить два винта, и после этого крышка легко поднимается.

Перед вами будет две металлические полосы – траверсы, на каждой из которых закреплены корпуса горелок, которые имеют одинаковую конструкцию, и разница только в длине алюминиевого трубопровода. В конце этой трубки имеется форсунка, в которую подается газ, а затем через отверстие в конце форсунки она выходит в основание горелки, смешивается с воздухом и подается в делитель. Если отверстия в перегородке забиты, пламя не выходит из всех отверстий – требуется их чистка или продувка.

Корпус горелки жестко закреплен на траверсе и вертикально удерживает всю конструкцию. Здесь следует сделать небольшое отступление и отдельно поговорить о специальных устройствах – среди пользователей существует миф об уникальном наборе трубчатых ключей, с помощью которого легко заменить насадки на любую модель газовой плиты. Любой, кто даже не имеет технического образования, сразу видит, что такой ключ не подходит к соплу из-за особой структуры всей конструкции.

Чтобы освободить наконечник форсунки, нужно найти специальный фиксатор – это пластина с прорезью и отверстием посередине, похожая на прищепку

Осторожно сожмите одну сторону фиксатора, не прилагая усилий, вытащите его из гнезда – наконечник с соплом освободится, нажмите на трубку и она выйдет из кольца крепления

Теперь вы можете приступить к замене: отсоедините наконечники от всех трубопроводов и открутите насадки.

При снятии наконечника внутри находится уплотнительное кольцо, поэтому при сборке его необходимо достать и надеть на трубку. Резьба сопла не загерметизирована – в этом нет технической необходимости. Кольца также не смазываются, так как внутреннее давление в магистральном газопроводе ниже.

На этом замена форсунок (жиклеров) закончена, сборка производится в обратном порядке.

Что представляет собой жиклер (форсунка)

Практически все газовые плиты оборудованы таким образом, что способны работать как на природном газе, так и на пропане (от заменяемого баллона). При этом следует учесть, что при переходе на сжиженный газ требуется не только замена жиклеров, но и установка редуктора, который отвечает за выравнивание давления поступающего топлива.

Форсунка (жиклер) представляет собой болт, в головке которого предусмотрено отверстие для подачи газ на конфорку. После поступления в конфорку газ смешивается с воздухом, и производится поджиг газо-воздушной смеси.

В зависимости от используемого топлива форсунки бывают двух видов: для поставки голубого горючего из магистрального трубопровода и для подачи газа из газгольдера либо баллона.

Жиклеры (форсунки) для природного газа в сравнении с жиклерами для сжиженного топлива, характеризуются:

• Укороченным телом болта;
• Меньшим количеством витков резьбы;
• Увеличенным диаметром отверстия.

В случае, когда наблюдается некорректная работа плиты, то лучше всего заменить не один жиклер, а сразу весь комплект целиком, а при переходе на баллонный газ – это вообще является необходимостью.

Зачем и почему требуется менять жиклер

Жиклеры для различных типов газа в значительной меры разнятся, поэтому при изменении типа газо-воздушной смеси замена форсунок просто необходима

Если обратить внимание на диаметр отверстия, то станет очевидным, что они не одинаковы. При этом диаметр отверстия зависит не только от типа используемого газа, но и от размера самой конфорки

Каждая из конфорок газовой плиты отличается мощностью и размером, поэтому для стабильной работы оборудуется отдельной форсункой.

Чем мощнее конфорка, тем больший объем газа ей требуется для работы, поэтому и диаметр форсунки требуется больший.

Выбор жиклера для баллонного газа

Как уже упоминалось, жиклер под пропан имеет укороченное тело и меньший диаметр выходного отверстия. Не рекомендуется самостоятельно пытаться самостоятельно уменьшать отверстие, так как здесь важны даже доли миллиметров. На глаз можно только улучшить работу плиты, но не добиться ее идеальной эксплуатации.

Важно понимать, что стандартных жиклеров попросту не существует. Они предназначаются для каждой конкретной модели

Современные кухонные плиты комплектуются набором жиклеров, предназначенных для работы на пропане. Некоторые модели и вовсе производятся именно под баллонный газ.

Как заменить жиклёры?

@sovet-ingenera.com

Замена жиклёров – совсем несложная операция. Для её проведения понадобится крестовая отвёртка и набор накидных и рожковых ключей.

Далее действуйте в следующей последовательности:

• Снимите с плиты решётку.
• Снимите рассекатели и конфорки.
• Открутите винты на крышке варочной панели.
• Снимите металлическую панель.
• Под крышкой вы увидите две металлические пластины, на которых закреплены корпуса горелок. При необходимости продуйте и прочистите отверстия рассекателя.
• Чтобы отсоединить наконечник горелки, найдите фиксатор. Он похож на сдвоенную пластинку из металла с отверстием. Сведите концы этой «прищепки» одной рукой, а второй нажмите на трубку. Трубка выйдет снизу пластины, а наконечник освободится.

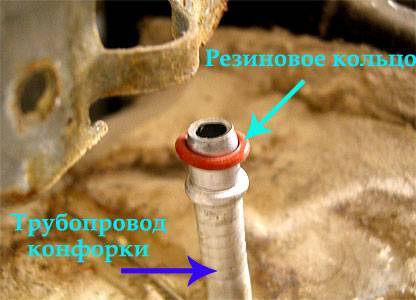

• Теперь нужно сдёрнуть наконечник с трубки. Под ним вы увидите кольцо-уплотнитель. Если кольцо осталось внутри насадки, выньте его.
• Выкрутите форсунку из наконечника и замените на новый.
• Сборка осуществляется в обратном порядке.

Замена неисправных жиклёров занятие несложное, но требующее определённой сноровки. Если вы не уверены в своих силах, воспользуйтесь услугами мастера.

Маркировка

Отверстия в жиклерах делают с максимальной точностью, чтобы они обеспечивали нужную пропускную способность. Расширять их самостоятельно – не самая лучшая затея.

На болтике указывается номер, который обозначает его размер (маркировку). Для каждой из горелок в зависимости от размера производителем предусмотрен свой номер. Зачастую форсунки разных предприятий совпадают друг с другом резьбой и размерами.

Если вы потеряли второй набор форсунок или его изначально не было в комплекте, вы сможете отыскать всю необходимую информацию в интернете.

Чтобы найти технический паспорт плиты, нужно лишь вбить в поисковой строке марку и модель. В паспорте указывается, какие жиклеры используются для трубопровода, а какие для баллона.

Жиклеры продаются в любом магазине бытовой техники.

Правила пользования прибора

Помните, природный и сжиженный газ являются источником повышенной опасности, именно поэтому в процессе использования газового оборудования следует соблюдать меры безопасности.

Полезные советы при эксплуатации плиты

• Пламя в конфорке должно поступать ровным потоком и иметь синий окрас. Если в процессе подачи газа возникают посторонние звуки или образовывается копоть, это свидетельствует о нарушении баланса воздушно – газовой смеси. При этом, следует немедленно приступить к выявлению и устранению неисправности. Игнорирование данного требования неизбежно приведёт к порче горелки, а также к наполнению помещения клубами токсичного дыма.

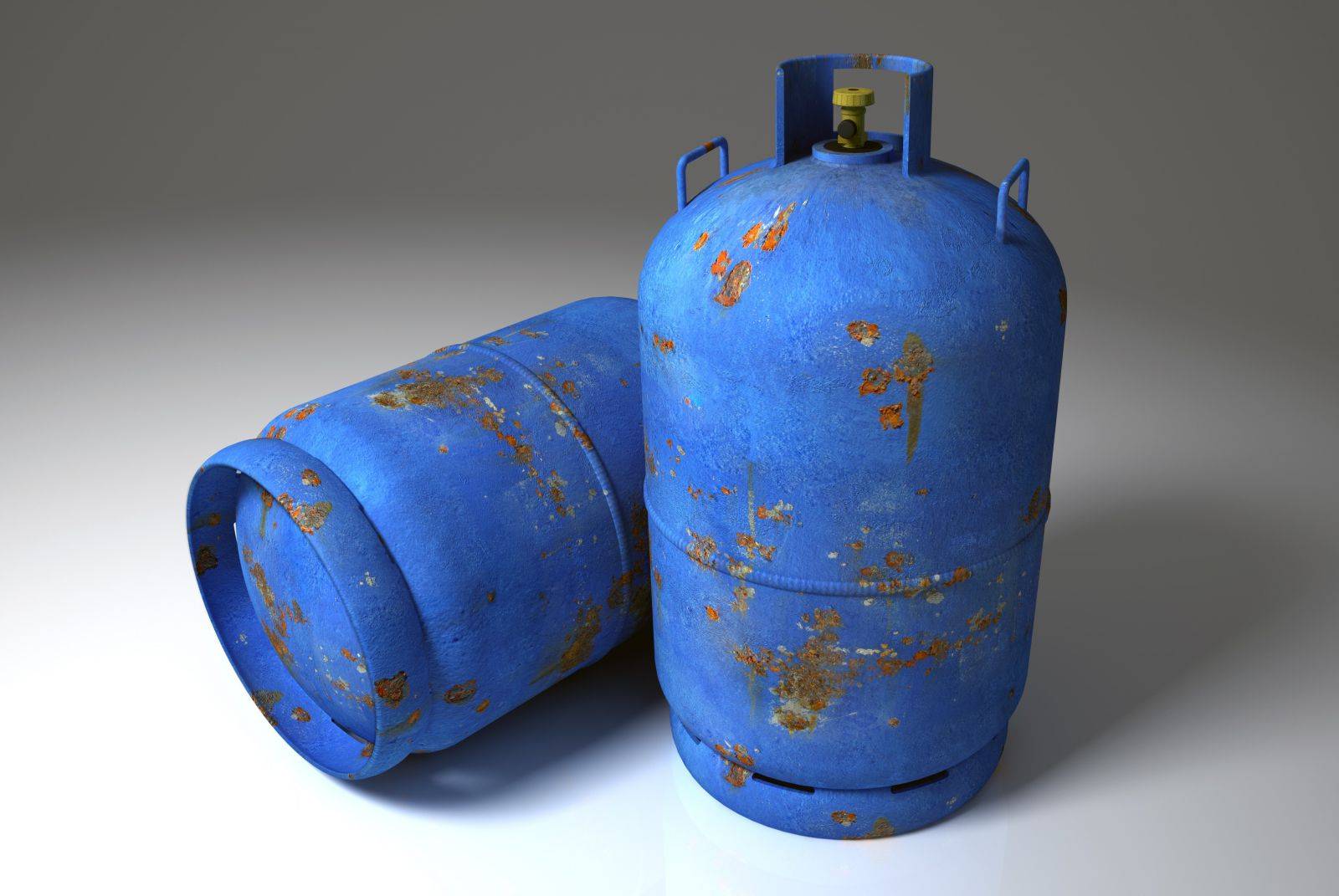

• Баллон с пропан — бутановой смесью следует хранить в вертикальном положении.

• Установку ёмкости с газом следует осуществлять на улице или в помещении с хорошей вентиляцией.

Помните, в газифицированной комнате допустимо монтировать не более одного баллона вместимостью 55 л или двух – по 27 л каждый.

• Перед использованием новой плиты следует внимательно изучить инструкцию изготовителя.

• Категорически запрещено производить замену баллона, если в помещении включены электроприборы.

• Для соединения газовой ёмкости с плитой необходимо использовать резиновый шланг. При этом, фиксацию специального подвода осуществляют при помощи зажимов безопасности.

Помните, в процессе эксплуатации оборудования, следует исключить вероятность случайного перегиба или растяжения шланга.

• Хранение, пустых или запасных заправленных баллонов газа, в жилом помещении, категорически запрещено.

• Перед использованием духового шкафа следует его предварительно проветрить, как минимум, в течение двух минут.

• При установке баллона с газом следует соблюдать требования пожарной безопасности.

Расстояние от ёмкости с топливом до плиты и отопительных приборов должно составлять не менее 1 м.

В случае необходимости нагревания высокой посуды с широким дном, необходимо использовать специальные кольца для горелок. Как правило, данные элементы оснащены высокими рёбрами

Выполнение данной рекомендации поможет увеличить приток воздуха к конфорке, а также правильно отвести продукты горения.

Категорически запрещено использовать функцию электрического розжига, при снятой горелке.

При установке газовой плиты на улице или в подсобном помещении, важно исключить вероятность попадания прямых солнечных лучей на устройство. Помните, в случае возникновения утечки газа, следует перекрыть кран на трубе подачи топлива, а также поставить регуляторы конфорок в положение «выключено». Затем загазованное помещение интенсивно проветривают

В случае необходимости вызывают аварийную службу

Затем загазованное помещение интенсивно проветривают. В случае необходимости вызывают аварийную службу

Помните, в случае возникновения утечки газа, следует перекрыть кран на трубе подачи топлива, а также поставить регуляторы конфорок в положение «выключено». Затем загазованное помещение интенсивно проветривают. В случае необходимости вызывают аварийную службу.

Таким образом, вышеперечисленные рекомендации помогут быстро определить причины возникновения едкой копоти.

В случае выявления проблемы следует, в первую очередь, осуществить очистку конфорки от грязи, при этом, если пламя не выровнялось, нужно произвести замену жиклеров самостоятельно или обратиться в сервисный центр.

Виды жиклеров

Сопла изготавливают в основном из бронзы. Они напоминают болты с шестигранным шлицем головки и наружной резьбой. В центре детали расположено продольное отверстие. На торцевой части нанесена маркировка с информацией о пропускной способности в см3/мин.

Давление в баллоне выше газопроводного, и если диаметр отверстия будет слишком большим, то выходящий через него газ не будет успевать выгорать полностью. О неправильно подобранном диаметре сопла свидетельствует образование копоти на посуде и выброс вредных продуктов горения.

Газовая горелка, подключенная к сети, оснащается форсунками с меньшим диаметром отверстия. Более низкое давление в газопроводе обуславливает прохождение требуемого количества топлива.

Параметры жиклеров, подходящих для того или иного способа подачи топлива и конкретной модели плиты, указаны в технической документации к оборудованию.

Соотношение диаметров отверстий жиклеров к величине давления определяется так:

• маленькая горелка: 0,75 мм/20 бар; 0,43 мм/50 бар; 0,70 мм/20 бар; 0,50 мм/30 бар;
• средняя горелка: 0,92 мм/20 бар; 0,55 мм/50 бар; 0,92 мм/20 бар; 0,65 мм/30 бар;
• большая горелка: 1,15 мм/20 бар; 0,60 мм/50 бар; 1,15 мм/20 бар; 0,75 мм/30 бар;
• горелка в духовке: 1,20 мм/20 бар; 0,65 мм/50 бар; 1,15 мм/20 бар; 0,75 мм/30 бар;
• горелка в гриле: 0,95 мм/20 бар; 0,60 мм/50 бар; 0,95 мм/20 бар; 0,65 мм/30 бар.

Необходимые инструменты

Замену жиклеров следует доверить специалистам газовой службы, которые обладают необходимыми знаниями и квалификацией и смогут грамотно отрегулировать подачу газа при переводе на другое топливо. Самостоятельно переделывать газовую плиту не рекомендуется.

Если пользователь решился сменить форсунки своими руками, ему потребуются следующие инструменты:

• крестовая отвертка;
• набор рожковых и накидных ключей.

Как поменять форсунки на газовой плите

Сначала плиту отключают от газа, если она была подключена. После этого действуют по следующему алгоритму:

1. Снимают верхнюю крышку газовой плиты, открутив винты, чтобы добраться к горелке.
2. Затем находят фиксатор, сжимают его концы и аккуратно достают. После этого с траверса с горелками извлекают наконечники с форсунками.
3. Наконечник освобождают из гнезда и снимают с трубки газопровода. Из него извлекают уплотнительное кольцо и надевают на трубку.
4. Торцовым ключом против часовой стрелки откручивают жиклеры. На их место устанавливают новые.
5. Осуществляют обратный монтаж. От аккуратности обратной сборки зависит, насколько ровно будет гореть конфорка.

Изменить современные модели газовых плит под другое топливо проще. Для получения доступа к горелке в них снимают только решетки с конфорками. Затем извлекают наконечники и ставят новые форсунки.

Замену жиклеров в духовке проводят следующим образом:

• открывают дверцу духовки и нижний отсек устройства;
• вытягивают пол духового отсека;
• откручивают крепления горелки;
• аккуратно, чтобы не сорвать резьбу, выкручивают жиклер (он находится слева в специальном корпусе);
• устанавливают новую форсунку и осуществляют обратную сборку.

Если за время эксплуатации жиклер успел прикипеть, откручивают три винта крепления и убирают левую боковую стенку. Ключом на 17 откручивают гайку и отводят трубопровод в сторону. Затем выкручивают два винта, которыми корпус форсунки крепится к стене. Прикипевшую резьбу обрабатывают WD-40 или керосином и откручивают жиклер. На его место устанавливают новый и монтируют духовку в обратной последовательности.

После замены жиклеров плиту подсоединяют к баллону или центральному газоснабжению, используя гибкую подводку. Если технику подключают к газовой магистрали, один конец шланга присоединяют к газовой трубе через сантехнический сгон или штуцер. На резьбу сгона предварительно намывают подмотку по часовой стрелке. В гайку шланга вставляют уплотнительное кольцо. Части соединяют и затягивают с помощью газового ключа. Другой конец гибкой подводки подсоединяют к резьбе выхода плиты, используя при креплении лен или фум-ленту.

Если устройство требуется подключить к баллону, один конец гибкого шланга присоединяют к патрубку плиты через штуцер и закрепляют червячным хомутом. Другой конец крепят к редуктору и также стягивают хомутом. Редуктор подсоединяют к баллону, используя паронитовые прокладки; при этом он должен располагаться горизонтально. Крепеж затягивают с помощью рожкового ключа.

Затем проверяют герметичность подключения. Мыльным раствором промазывают все соединения и пускают газ. Если мыло не пенится, значит, утечек нет. После этого по очереди зажигают газ в горелках. Пламя синего цвета без желтых и красных оттенков свидетельствует о том, что работа сделана правильно.

Замена форсунок в газовой плите

Перед заменой форсунки обязательно изучите техпаспорт вашего кухонного агрегата. Там указываются параметры для сжиженного газа и магистрального газопровода. Даже для одной плиты могут быть нужны разные жиклёры, так как мощность конфорок может быть различна. Все форсунки обязательно маркируются. Приобрести их можно на рынках, в магазинах газового оборудования или на онлайн-ресурсах.

Конфорки плиты

Когда предполагается перевести плиту на баллонный пропан, потребуется замена не только форсунок конфорок, но и установка редуктора. Это специальный переходник, который будет регулировать подачу газа из баллона и стабилизировать давление в системе. Его располагают непосредственно на самом баллоне.

Форсунка в духовке

Замена жиклёра для сжиженного газа духового шкафа будет аналогичной замене таковых в конфорках газовой плиты

Важно найти расположение самой форсунки. В зависимости от модели нужно снять или переднюю нижнюю панель, которая располагается ниже духового шкафа, или отвинтить панель внутри духовки

Затем придётся снять горелку. А на внутренней стенке духовки будет располагаться нужный нам компонент. Опять же, жиклёр находится в корпусе и от времени может прикипеть к нему. Поэтому для его извлечения, возможно, потребуется открутить сам корпус, после чего обработать резьбу керосином или другими средствами, которые помогут извлечь сопло.

Подключение и настройка

После установки форсунок для сжиженного газа, которые отличаются от таковых для природного, можно приступать к подключению самого баллона.

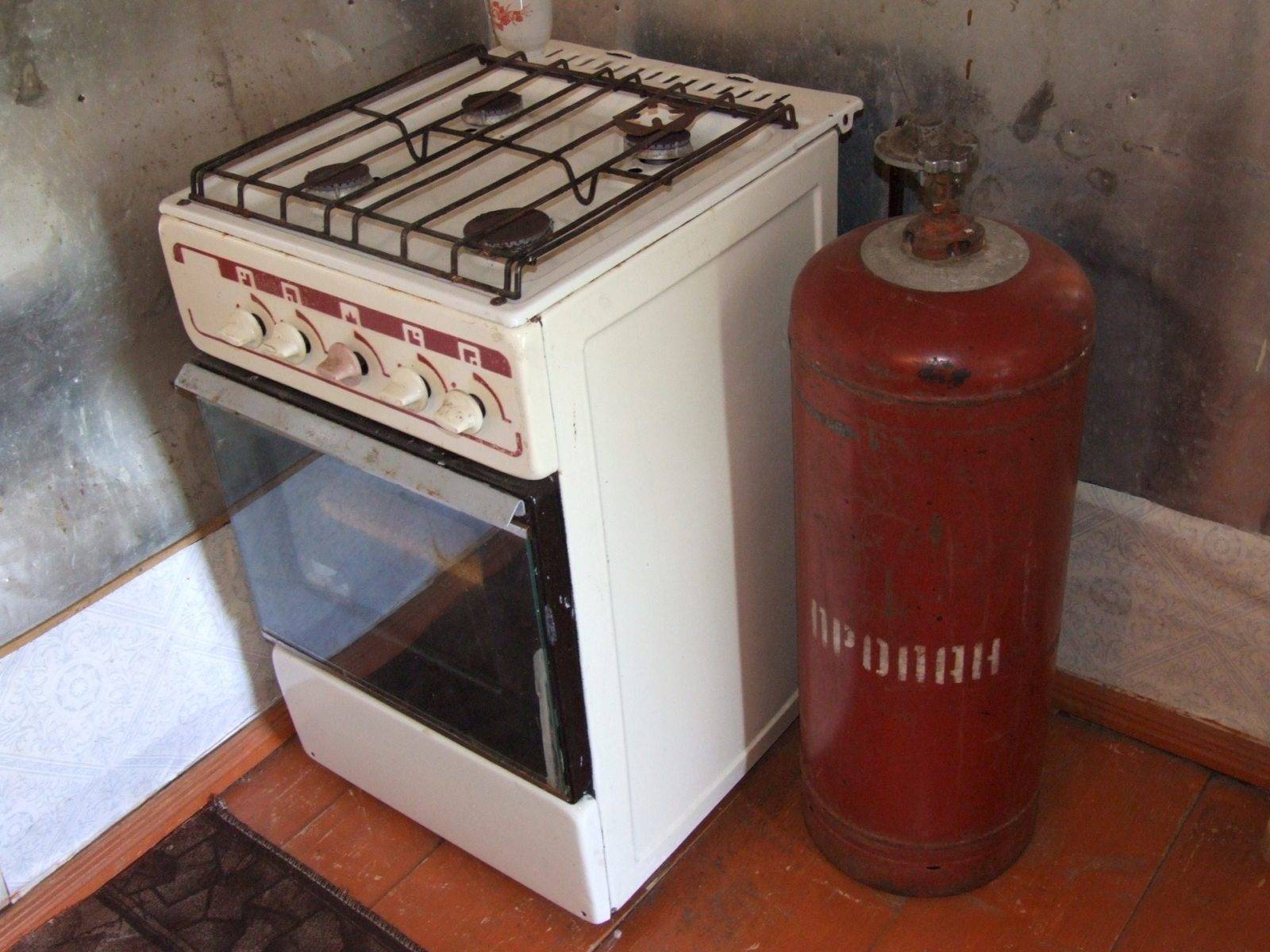

Устанавливать баллон можно и в помещении с плитой, но рекомендуется выносить его в тенистое место на улице, в приспособленный для этих целей металлический ящик. При этом расстояние от окна должно быть не менее 0.5 метра. После готовки всегда лучше перекрывать кран.

Подключение к баллону

Подключение к баллонному газу сходно для всей подобной техники, например, плиты Гефест. На баллон накручивается редуктор. Обязательно устанавливается прокладка. На входной патрубок плиты навинчивается штуцер. Он может идти в комплекте агрегата. Здесь тоже нужна прокладка. Теперь к выходу редуктора подсоединяется газовый шланг и соединяется со штуцером на плите. Шланг закрепляется хомутами. Если шланг вводится с улицы через отверстие в стене, обязательно нужно в отверстие поместить кусок металлической трубы, чтобы избежать перетирания шланга.

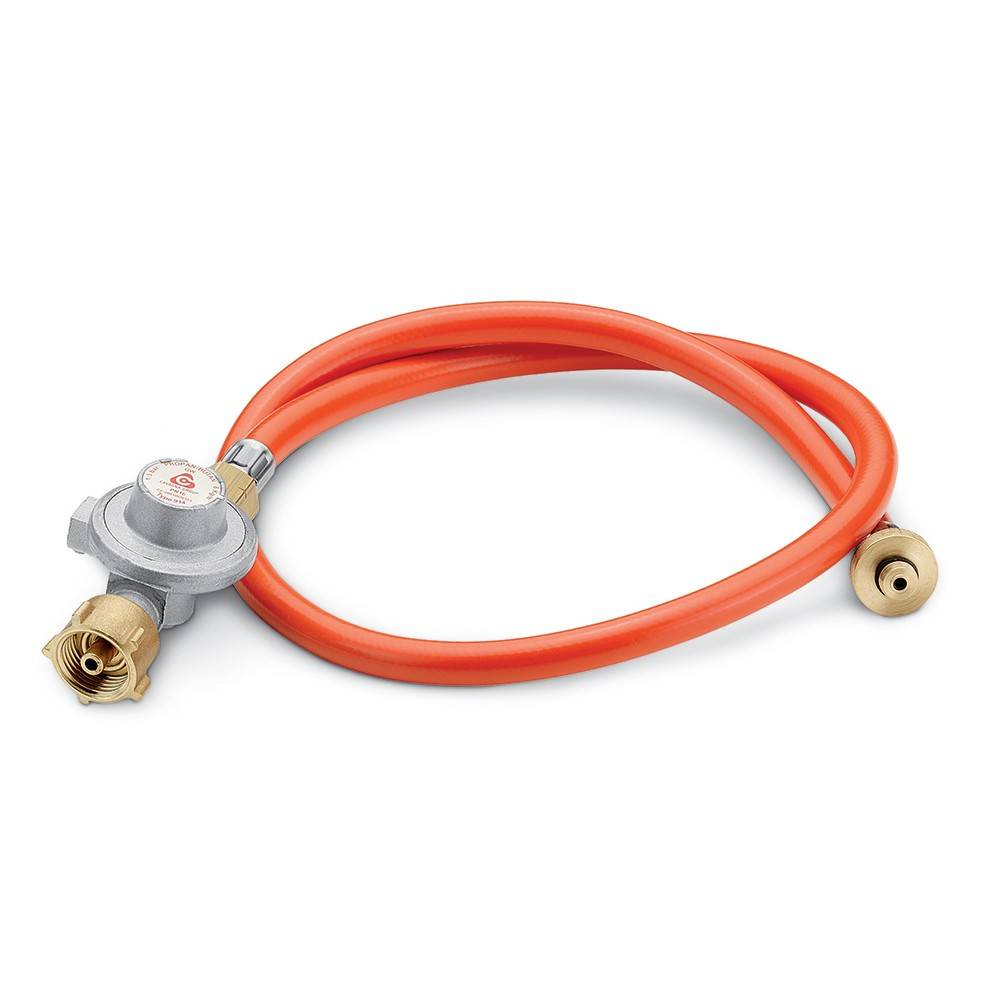

К шлангу предъявляются такие требования:

• должен быть не длиннее полутора метров;
• желательно аккуратно закрепить его, чтобы максимально обеспечить его неподвижность;
• он не должен заламываться и перегибаться;
• это должен быть специальный шланг, предназначенный для такого газа;
• не использовать больше положенного срока эксплуатации;
• обязательно проверять через время на наличие повреждений.

После соединения необходимо проверить все элементы на наличие протечек. Для этого открывается подача газа, и мыльной пеной обмазываются все стыки. Наличие протечки устраняется затягиванием гаек, жгутов, заменой прокладок. После замены баллона такую проверку тоже нужно выполнять.

Подведём итоги

Чтобы перейти на использование баллонного газа, понадобится заменить жиклёры для газовых плит во всех конфорках и в духовом шкафу. Это может также потребоваться, если в работе конфорок наблюдаются какие-то неполадки

Перед заменой обязательно нужно обращать внимание на диаметры жиклёров для газовых плит, а также их шаг резьбы. Все они маркируются, поэтому, зная характеристики, указанные в техпаспорте вашей кухонной помощницы, легко выполнить необходимую замену

В более современных плитах выкручивание форсунок не вызывает затруднений. В старых моделях, возможно, лучше обратиться в сервисный центр, так как некоторые конструкции довольно сложны для самостоятельного ремонта.

Как заменить жиклёры самостоятельно

Обычно форсунки редко выходят из строя, и многие люди даже не знают, что их можно заменить в домашних условиях. Один из случаев, когда необходимо заменить форсунки, — это смена типа топлива, как упоминалось выше. Однако необходимость замены форсунки на газовой плите также возникает, когда

• Цвет пламени изменился. Вместо обычного синего цвета появляется желтый или красный всплеск.
• Имеется копоть или неравномерное сгорание, и
• Слышны свистящие звуки, пламя покидает горелку или исчезает
• Когда горелка зажигается, раздается хлопающий звук.

Если вы хотите решить проблему самостоятельно, проанализируйте весь процесс шаг за шагом.

Разберите горелку.

Сначала, конечно, необходимо отключить подачу газа

Также, в целом, при эксплуатации газовых приборов необходимо соблюдать особую осторожность и технику безопасности. Затем снимите решетку с поверхности для выпечки

Саму горелку можно снять без особых усилий. Для замены форсунки на некоторых газовых приборах необходимо открутить верхнюю часть варочной панели. Однако во многих случаях сопло видно непосредственно под горелкой.

Если вы используете старое устройство, и насадки находятся внутри корпуса, вам придется их разобрать. В этом случае необходимо ослабить винты по углам варочной панели. Возможны и другие варианты монтажа, требующие поднятия варочной панели для отделения ее от основного блока. Конечно, в этом случае рекомендуется обратиться к документации, чтобы узнать, где именно находятся необходимые компоненты и как к ним получить доступ.

Внутренняя структура выглядит следующим образом. Пара параллельных металлических полос (горизонтальных стержней), к которым крепится корпус горелки. Подача газа к горелке одинакова для всех агрегатов. Корпус горелки имеет сопло, подключенное к газовой магистрали. Топливо подводится через форсунку к соплу, откуда газ поступает к горелке.

Открутите сопло

Чтобы открутить сопло на газовых плитах, вам понадобится гаечный ключ или трубный ключ, в зависимости от модели

Обратите внимание, что в старых моделях таких устройств может быть очень трудно добраться до сопла, так как оно расположено внутри корпуса горелки и его нелегко ослабить гаечным ключом. Возможно, потребуется разобрать почти весь блок

В этом случае лучше всего запомнить последовательность действий и подготовить различные небольшие емкости для снимаемых деталей.

Пошаговая инструкция по замене детали (с фото)

Это обезопасит Вас во время ремонта.

Это также необходимая процедура.

3. Снимите верхнюю крышку плиты

Обычно она крепится на болты или саморезы. В любое случае, голыми руками это лучше не делать — воспользуйтесь инструментом.

4

Вам стоит обратить внимание на то, что мы показали на фото. Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали

Это Ваша основная область действия, ведь именно тут находится нужная деталь. Не трогайте то, что выходит за ее границы, ведь так можете испортить рабочие детали.

Вся процедура проходит легко, поэтому не применяйте грубую физическую силу.

Его ничто не держит, поэтому данная процедура должна пройти без проблем.

Это можно сделать любым инструментом, главное — не повредить трубку.

Все это делается руками. Не используйте ничего острого, ведь так Вы можете повредить наконечник!

9. Соберите плиту, повторив прошлые действия наоборот

Это будет просто. Можете ориентироваться на фотографии.

Вот Вы и произвели замену необходимой детали! Мы уверены, что она прослужит Вам очень долго. Ремонт, выполненный своими руками, ценнее в несколько раз!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Замена стола

Если у стола газовой плиты со временем появились явные повреждения эмали или же имеются деформации самой поверхности, то не стоит менять технику — можно обойтись меньшими затратами, купив стол. Для его замены необходимо:

• снять решетку и горелки стола;
• открутить и снять специальные защелки, расположенные на задней кромке стола
• открутить 4 винта, фиксирующих стол к скобам и кронштейнам
• снять стол

Для установки нового необходимо произвести сборку в обратной последовательности.

Плохо работают горелки

Горелки могут иметь разного рода неполадки в работе — это и слабое горение

, и прерывистая подача пламени. В первом случае причинами такой неисправности может быть:

• слишком малое давление газа в сети;
• неправильное расположение горелки (с перекосом);
• засорилось отверстие сопла.

Для решения такой проблемы стоит обратиться в газовую службу для исключения первого пункта, в случае засорения сопла можно попытаться иголочкой прочистить канал или же купить новое сопло для надежности в последующей работе.

Если горелка коптит и горит с периодическими отрывами пламени

, то причиной тому может быть:

• засорение жиклера (сопла);
• деформация расcекателя.

Справиться с подобной неисправностью можно лишь заменой жиклера или рассекателя.

Замена жиклеров для газовых плит под баллонный газ

Жиклеры для газовых плит

Современные газовые плиты работают, как правило, на магистральном (природном) газе и на газе сжиженном, т.е. баллонном. На каком бы газе ни работала ваша плита, для ее нормального, полноценного функционирования необходимы качественные жиклеры.

Жиклер — это очень важная составляющая вашего газового прибора, без которого невозможно поступление газа в конфорку, т.е. невозможна и сама работа газовой плиты, газовой колонки Нева или импортного производства, а также газового котла.

Изготавливаются жиклеры (форсунки) в виде небольшого болта, в верхней части которого посередине находится отверстие. Именно через это отверстие газ поступает к горелке, смешивается с воздухом и при поджиге данной воздушно-газовой смеси образуется пламя, на котором будет готовиться еда.

Жиклеры для газовых плит отличаются по своему предназначению:

— под природный газ

— под баллонный газ (сжиженный)

Как понять, хорошо ли работает жиклер вашей плиты

В каких случаях устройство для подачи газа в конфорку требует замены ?

Представьте, что летом вы уезжаете на дачу, прихватив с собой все необходимое для нормальной жизни вдали от города, в том числе и газовую плиту. Да вот незадача: газовая магистраль не заходит в ваш дом и приходится пользоваться баллонным газом.

Жиклеры для разных видов газа существенно отличаются друг от друга, поэтому замена их в данном случае просто необходима. Кстати, что касается отверстия, расположенного на болте, то диаметры этих отверстий различаются и их величина зависит, как от вида газа (на баллонном газе жиклеры имеют более узкое отверстие, т.к. давление газа, поступающего из баллона, выше, чем у природного топлива), так и от мощности самих конфорок.

К каждой конфорке прикреплен свой жиклер, и даже по величине горелки уже можно определить ее мощность. Чем больше и мощней конфорка, тем большее количество воздушно-газовой суспензии необходимо ей для работы, поэтому чем больше конфорка, тем шире диаметр отверстия жиклера.

Приведу один пример: если ваша газовая плита работает на природном топливе, а это, как правило, газ NG G 20 (т.е 20 mBar), то самая маленькая горелка потребует работы жиклера с отверстием в 0,75 мм, средняя горелка — 0,92 мм. а самая большая — 1,15 мм. Мощная горелка духового шкафа будет ровно и без проблем работать, если к ней присоединен жиклер с диаметром отверстия в 1,20 мм.

При использовании сжиженного газа, как я уже говорил, требуются жиклеры с более узким диаметром отверстия. Чаще всего добросовестные производители газовых плит, продают свой товар с комплектом жиклеров для разного вида топлива, но если в вашем случае этого не произошло, вам придется приобрести этот набор самостоятельно, тем более, что продаются они во-многих магазинах строительных материалов.

Сколько стоят и где купить жиклёры

Тому, кто хотел бы сэкономить на своей собственной безопасности, хочу привести примерный уровень стоимости жиклеров для газовых плит различных марок. Если в вашем доме установлена плита или колонка марки Ariston или Indesit, работающие на сжиженном газе, то жиклер к такой плите обойдется вам в 200 рублей (за один набор или комплект).

К плите марки Zanussi, работающей на природном газе, такой набор будет стоить 230 рублей. Комплект жиклеров для белорусских плит марки Гефест — 150 рублей, а вот за набор для плиты фирмы Gorenje, вам уже придется выложить около 700 рублей.

Найти жиклеры (форсунки) в продаже, часто можно в специализированных магазинах, продающих газовое оборудование, газовые шланги и запчасти для газовых плит. Если же их нет в наличии, то можно заказать напрямую у производителя. Не забывайте о том, что к плитам отечественного российского производства и к импортному продукту не подходят одни и те же устройства, и обязательно учитывайте это при их покупке.

Замена жиклеров своими руками

Итак, выбор вами сделан, остается лишь сам процесс замены жиклеров (форсунок). Вот тут я бы, конечно, посоветовал вам обратиться за помощью к специалисту, но, зная, что наши люди предпочитают любым мастерам собственные руки, скажу что дело это совсем не сложное. Нужно просто неукоснительно соблюдать требования безопасности, необходимые при работе с газовыми приборами.

Поэтому начинаем замену жиклеров с перекрытия газовой трубы. Затем снимаем конфорки, крышку стола плиты, и начинаем выкручивать при помощи шестигранного ключа старые, и сразу на их месте вкручивать новые. Как видите, ничего сложного. Если вы решили поменять устройства в духовке, то сначала снимите горелки — верхнюю и нижнюю и продолжайте работу по тому же сценарию, как при замене жиклеров в газовой плите. Смотрим видео.

Как перевести газовую плиту на баллонный или природный газ

Из центральной системы газоснабжения на кухню поступает природный газ, как правило, NG G20, который подается в устройство под давлением 20 мбар. Для баллонов используют сжиженный газ, наиболее распространен LPG G30. Он поступает в устройство под давлением 50 мбар. Горение газовоздушных смесей не одинаковое из-за различия в составе и давлении. Для выравнивания пламени и предотвращения появления копоти в горелках устанавливают жиклеры определенных размеров.

Жиклер (форсунку или сопло) изготавливают обычно из бронзы или латуни. Он выглядит как болт с резьбой, но только с внутренним отверстием, через которое подается топливо. Чем оно больше, тем больше газа через него поступает. На торце форсунки выбивают цифры, которые обозначают диаметр отверстия в сотых долях миллиметра. Например, число 75 означает, что диаметр отверстия составляет 0,75 мм, а число 115 соответствует диаметру 1,15 мм.

Размер отверстия зависит от типа газа и мощности конфорки. Так как давление у сжиженного и природного газа неодинаковое, для них разработаны разные наборы форсунок. Для баллонного газа используют жиклеры с меньшим диаметром, так как давление его выше, чем у природного.

Каждая горелка (малая, средняя, большая, духовка) имеет свой жиклер, которому соответствует номер, определенный производителем. Чем горелка меньше, тем ниже ее мощность. Для ее работы необходимо меньше газовоздушной смеси, а это значит, что диаметр отверстия должен быть небольшим.

Замену форсунок производят, если необходимо перевести газовую плиту с природного газа на сжиженный и наоборот. Но это не единственная причина. Жиклеры меняют, если:

• топливо неравномерно горит, и плита при работе коптит;
• пламя шипит и отрывается от конфорки;
• цвет пламени не синий, а желто-белый с красными проблесками.

Эти признаки говорят о том, что в газовой плите стоят неподходящие сопла. Когда техника работает некорректно, рекомендуют заменить не одну форсунку, а весь комплект. При переходе на баллонный газ это даже необходимо.

Отличия форсунок для природного топлива от форсунок для баллонов следующие:

• укороченное тело болта;
• меньше витков резьбы;
• увеличенный диаметр отверстия.

Обычно производители снабжают бытовую технику двумя видами форсунок. Но если их нет или устройство приобреталось давно, жиклеры можно приобрести в магазине или заказать на сайте производителя.

Перед покупкой необходимо определить, какой диаметр отверстия нужен

К выбору форсунок под баллонный или природный газ важно подойти ответственно, так как от этого зависит безопасность пользователей. Когда газ из жиклера идет криво, часть его скапливается под варочной панелью

Это может привести к взрыву

В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства

Это может привести к взрыву. В техническом паспорте к бытовой технике содержатся данные о жиклерах для центрального газоснабжения и баллона. Если он был утерян, его можно найти в интернете, указав марку устройства.

Соотношение диаметров отверстий (в мм) к различному типу топлива приведены в таблице.

Тип горелки	Тип газа (давление)
NG G20 (20 мбар)	LPG G30 (50 мбар)	NG G25 (20 мбар)	LPG G30 (30 мбар)
Маленькая горелка	0,75	0,43	0,70	0,50
Средняя горелка	0,92	0,55	0,92	0,65
Большая горелка	1,15	0,60	1,15	0,75
Горелка духовки	1,20	0,65	1,15	0,75
Горелка гриля	0,95	0,60	0,95	0,65

При переводе плиты на сжиженный газ следует учесть, что не только меняют форсунки, но и устанавливают редуктор. С его помощью регулируют давление поступающего топлива.
