Как заменить ТЭН в стиральной машине?

Правильная замена тэна в стиральной машине LG

Стиральная машинка не хочет греть воду во время процесса стирки? Причина тому в 99 % случаев поломка нагревательного элемента. Причиной выхода из строй тэна часто бывает скопление на поверхности нагревателя грязи, накипи и т.п. Из-за отложений, теплопередача становится хуже, и спираль перегорает. Итак, как поменять тэн в машинке LG (или Аристон)? Тэн в стиральной машинке автомат во время ее функционирования должен все время располагаться в воде, поэтому устроен элемент сзади бака машинки.

Схема замены нагревательного элемента следующая:

1. Необходимо убедиться, что стиральная машинка выключена от электросети.
2. Затем снять крышку сзади, и скрутить винты, которые там расположены.
3. Тэн будет под шкивом барабана или под электродвигателем (в машинках ЛДЖИ с прямым приводом).

Перед тем как приступить к замене тэна, следует подготовить необходимые инструменты для работы

Для комфорта работы, лучше демонтировать ремень. Далее необходимо снять с клемм нагревательного элемента 3 провода: 2 питающих и 1 заземления, плюс разъем с температурного датчика, если он присутствует на тэне. Далее ослабляется гайка в центре на 6 оборотов и следует толкнуть винт во внутреннюю часть на это расстояние. Используя 2 минусовые отвертки, тэн необходимо поддеть и вынуть. Эта процедура потребует приложения достаточных усилий, так как резинка-уплотнитель нагревателя может быть сильно сжата при монтаже элемента и образовавшийся бортик не даст возможности сразу вытащить тэн (характерно для машинок фирмы Атлант).

Извлекать нагревательный элемент необходимо очень аккуратно, чтобы не поцарапать и не погнуть каркас. Через проем вынутого нагревателя необходимо извлечь остатки всех отложений, и убрать всю возможную грязь. Ставить элемент необходимо той же фирмы, что и сломавшийся, в крайнем случае, можно сравнить размеры уплотнительной резинки они должны быть одинаковыми. Монтаж нового тэна необходимо выполнять в обратной последовательности – нагреватель необходимо плотно устроить в бак, не промахнувшись мимо скобы направления изнутри бака, далее необходимо зажать гайку в центре. Сильно зажимать гайку не нужно, достаточно прикрутить до того, как появится слабое сопротивление зажатию.

Далее необходимо устроить ремень на электрический двигатель и шкив барабана, прокрутить барабан убедиться, что ремень располагается в центрально части и барабан не трет поставленный нагревательный элемент. Затем необходимо выполнить подключение электропроводов, проверить всё еще раз. Установка завершена. Остается лишь запустить машинку для того, чтобы проверить нагрев воды и не допустить протекания.

Как снять ТЭН со стиральной машины

ТЭНы в СМА крепятся при помощи уплотнительной прокладки, которая расширяется после ее поджатия гайкой. Для замены ТЕНа нужно выполнить следующие действия:

1. Отсоединить провода питания, сняв клеммы с выводов нагревателя. Если на фланце элемента установлен датчик температуры, то необходимо его отключить и демонтировать заземляющий проводник.
2. Открутить на 4-5 оборотов гайку, расположенную на шпильке посередине фланца.
3. Вдавить шпильку внутрь барабана. Это ослабит уплотнительный узел. Применять молоток для этого не надо.

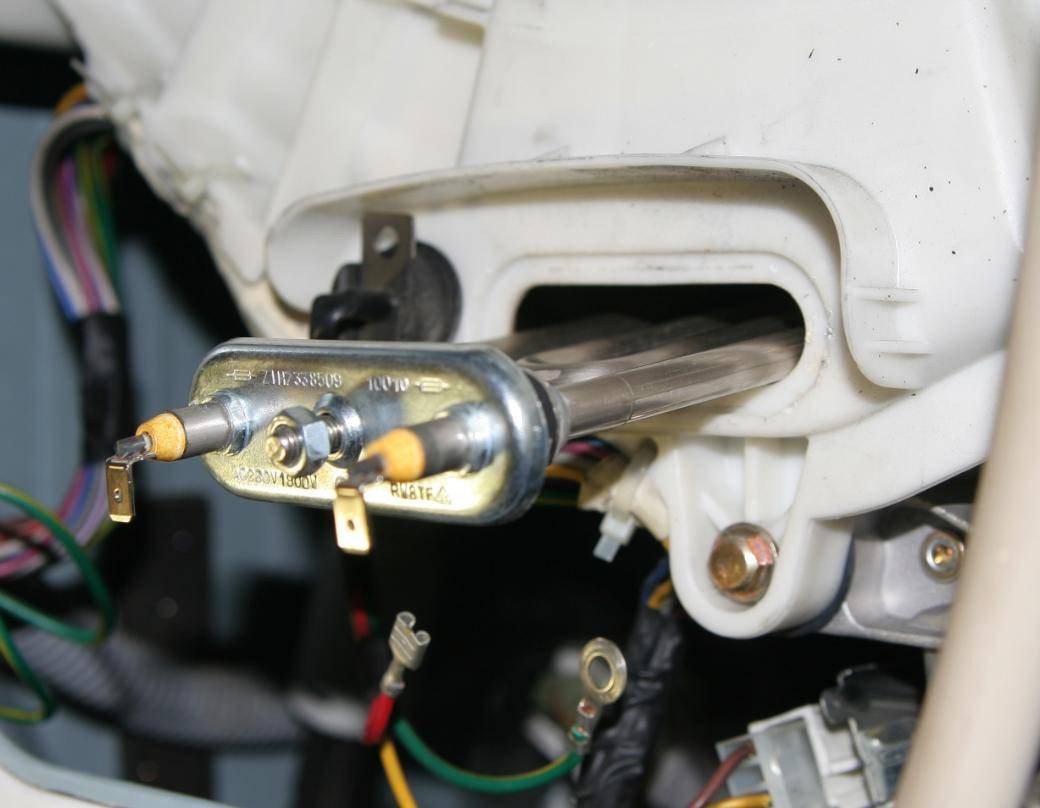

4. Извлечь нагреватель из бака. Если достать ТЭН не удалось, то его нужно покачивающими движениями сдвинуть с места, а затем потянуть на себя.

Чрезмерных усилий для демонтажа элемента прилагать не надо, т.к. можно повредить посадочное место, а это приведет к появлению течи. После того как вытащили ТЭН, можно извлечь температурный датчик. У него нет крепления, а герметичность достигается плотной посадкой в уплотнительной резине.

Возможные неисправности ТЭНов

Проблемы могут быть связаны и с наполнителем трубки. По центру ТЭНа спираль удерживается за счет того, что трубка плотно забита кварцевым песком. Однако при плохом уплотнении наполнителя или его недостаточности спираль смещается в сторону и может прикасаться к поверхности трубки.

Однако ТЭН не потеряет работоспособности, и любой нагревательный прибор продолжит работать, если прикосновение спирали будет лишь в одной точке, а в квартирной электропроводке нет подключения заземляющего провода и УЗО. Правда, нельзя не учитывать при этом, что при наличии у оборудования металлического корпуса есть вероятность попадания на него фазы. Соответственно, возникает вероятность поражения током человека, если он прикоснется к данному корпусу.

Но ТЭН полностью выйдет из строя, если техника заземлена, но не сработает автомат защиты. Ведь спираль будет при этом укорочена, а выделяемая мощность в результате значительно возрастет. Это приведет к тому, что металлическая нить просто расплавится.

Также спираль мгновенно перегорит, если есть прикосновение к поверхности трубки более чем в двух местах, заземление и УЗО отсутствуют, а автоматический выключатель не успеет сработать.

Если обобщить все сказанное выше, то неисправности ТЭНов могут быть двух типов:

— обрыв (расплавление) нихромовой спирали, — ее короткое замыкание на трубчатую оболочку из металла.

Как правильно снять ТЭН со стиральной машины

ТЭН – деталь стиральной машины, греющая воду для стирки. Обычно он расположен снизу бака, и его ключевая «особенность» – преждевременный и частый выход из строя.

Ни одна качественная стиралка, даже Бош или Дженерал Электрик, не защищена от перегорания нагревателя. Чтобы заменить испорченный элемент, стоит знать, как снять ТЭН со стиральной машины. Мы подробно расскажем об этом в наших инструкциях.

Причины поломки нагревателя

Если вы точно уверены в том, что вода при стирке не греется (вещи не отстирываются, на высокотемпературном режиме люк холодный), значит, в сбое виноват именно ТЭН. Хотя не исключена и поломка термодатчика.

Перед тем, как затеивать ремонт и снимать нагреватель и терморегулятор (который обычно встроен в ТЭН), стоит наверняка убедиться в его поломке. Причинами сбоя могут быть такие факторы:

• Длительный срок эксплуатации, частое пользование высокотемпературными режимами.
• Образование накипи на элементе из-за жесткой воды, что ведет к перегоранию детали.
• Поломка датчика температуры приводит к тому, что ТЭН не греет (в этом случае достаточно сменить датчик).
• Поломка программатора или электронной платы, блокирующих нагрев.

Как видите, заводской брак и нарушение условий эксплуатации – редкие причины выхода из строя элемента. Больше он зависит от качества воды, которая используется при стирке.

Если вы хотите обезопасить себя от подобных проблем в будущем, пользуйтесь специальными средствами, блокирующими оседание налета на трубчатом элементе.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Действуйте так:

• Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
• Открутите болты, фиксирующие заднюю панель корпуса СМА.
• Под барабаном вы увидите хвостовик нагревательной трубки.
• Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
• Отключите проводку.
• Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
• Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.

• Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
• Установите новый ТЭН, не забыв подключить к нему датчик.
• Затяните крепления.
• Подсоедините контакты, соблюдая полярность.
• Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
• Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

• Обесточьте машину-автомат.
• Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
• Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
• Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
• Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
• Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
• Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.

• Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
• Открутите гайку и вдавите болт внутрь.
• Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

• Установка элемента и сборка СМА производится в обратном порядке.
• Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Вам помогла статья?

Да Нет

Своими руками

Замена тена в стиральной машине

Стиральная машина перестала нагревать воду при стирке электролюкс посудомоечная машина подключение . Неисправность в 99% случаев кроется в выходе из строя нагревательного элемента — ТЭНа. Причина поломки — отложения накипи, грязи и т. п. на нагревательном элементе, из за чего ухудшается теплопередача и происходит перегорание спирали ТЭНа. Итак, замена тена в стиральной машине lg, как говорится глаза боятся, руки делают.

ТЭН в автоматической стиральной машине во время работы должен всегда находиться в воде, поэтому установлен сзади бака стиральной машины. Для его замены необходимо:

Удостовериться, что стиральная машина отключена от электрической сети . После снимаем заднюю крышку машины, открутив 4 или больше винта. Тэн наблюдаем под шкивом барабана (или под эл.двигателем в машинах LG с прямым приводом).

Для удобства работы можно снять приводной ремень. Далее снимаем с клемм ТЭНа три провода: два питающих и один заземления, плюс разъем с датчика температуры, если он установлен на ТЭНе.

Ослабляем гайку на центральном винте ТЭНа на 5-6 оборотов и проталкиваем винт внутрь на это расстояние.

При помощи двух плоских отверток поддеваем и извлекаем ТЭН. Эта операция потребует приложения небольших усилий, т.к. уплотнительная резинка ТЭНа может быть сильно сжата при установке ТЭНа и образовавшийся бортик не позволит сразу извлечь ТЭН (характерно для СМА Атлант). Затруднят замену ТЭНа в стиральной машине образующийся со временем слой накипи и других отложений

Извлекать ТЭН из корпуса стиральной машины следует осторожно, дабы не повредить бак. Через отверстие вынутого ТЭНа извлекаем остатки накипи, грязи и т.п

Устанавливать ТЭН лучше той же фирмы, что и снятый, в крайнем случае сравнением размеров уплотнительной резинки убеждаемся, что они одинаковые.

Установку нового нагревательного элемента производим в обратной последовательности — ТЭН плотно вставляется в бак, не промахнувшись мимо направляющей скобы внутри бака, зажимается гайка центрального винта. Сильно зажимать гайку не следует, достаточно закрутить до появления небольшого сопротивления зажатию.

Одеть ремень на электродвигатель и шкив барабана , прокручиванием барабана убедиться, что ремень идет по центру шкива и барабан не трет установленный нагреватель (если промахнулись в направляющую при замене ТЭНа).

Далее подключаем электрические провода, проверяем все еще раз. Запускаем стиральную машину для проверки нагрева воды и отсутствия протечки. Следует учесть, что в некоторых стиральных машинах нагрев включается лишь спустя несколько минут после запуска программы стирки. В бытовых условиях включение ТЭНа удобно контролировать по электро-счетчику.

Закрываем заднюю крышку и ставим машину на место.

Процесс замены ТЭНа в стиральных машинах в передним расположением аналогичен вышеописанному, только для доступа к нему придется разобрать всю переднюю часть корпуса машинки.

Замена тэна в стиральной машине. процесс которой описан выше, не является руководством к действию — ремонт стиральных машин лучше доверять специалистам! В следующей статье мы расскажем, как поменять подшипник в стиральной машине.

Ремонт помпы стиральной машины можно посмотреть здесь

Тэн для стиральной машины: замена своими руками :

ТЭН — это трубчатый электрический нагреватель, необходимый для нагрева воды в процессе работы автоматической стиральной машины. При длительной эксплуатации ТЭН для стиральной машины покрывается грязью и накипью, что приводит к перегоранию внутренней спирали нагрева. Данная деталь может иметь различные формы, марки и производителей.

Когда требуется замена нагревательного элемента

Распознать тот момент, когда необходимо заменить нагревательный элемент в машинке для стирки, несложно. Первый признак – вода перестаёт нагреваться. Причиной этого является жёсткая вода.

В этом случае в месте, где ТЭН стиральной машины установлен, образовываются известковые отложения. Деталь, на которой появилась накипь, перестаёт генерировать нужную теплоотдачу, происходит перегрев и, соответственно, она выходит из строя.

Поскольку на моделях современных стиральных машин не предусмотрена замена элемента термопредохранителя, необходимо менять целиком всю деталь.

Признаки поломки ТЭНа

Поломку ТЭНа можно определить по таким признакам:

• В режиме стирки корпус стиральной машины не нагревается.
• Вода в процессе стирки остается холодной.

Как подобрать ТЭН для стиральной машины

На современных машинках для стирки ТЭНы могут различаться:

• по форме;
• по величине;
• схемой крепления;
• мощностью;
• напряжением;
• наличием разъёмов для термодатчика и термопредохранителя.

Но несмотря на это многообразие подобрать нужную деталь довольно просто. В большинстве случаев следует знать производителя и модель аппарата, тем более что по большей части ТЭНы для стиральных машин универсальные, то есть подходят для многих образцов.

Встречаются случаи, когда купить оригинальную деталь для стиральной машины невозможно, в этом случае разрешается её замена на аналогичную, требуется только соблюсти ряд условий:

• длина нагревательного элемента может различаться на плюс/минус 10 миллиметров (измеряется от конца до основания);
• возможная погрешность мощности – 100-150 Вт (параметр указывается на основании ТЭНа);
• если на оригинальном ТЭНе имеется разъём для термодатчика, на аналоге он тоже должно быть;
• место и градус изгиба на аналоге, количество клемм и их расположение должны в точности соответствовать оригиналу.

Замена ТЭНа

Итак, меняем ТЭН для стиральной машины. LG можем взять для примера. Деталь в режиме стирки должна всегда пребывать в воде, собственно, поэтому она устанавливается с задней части корпуса стиральной машины. Пошаговое извлечение ТЭНа:

• Удостоверьтесь, что техника отключена от сети.
• Извлеките заднюю крышку, раскрутив винты. ТЭН расположен под шкивом барабана (в образцах с прямым приводом под мотором).
• Чтобы было удобно, можно открепить ремень привода, после чего с клемм ТЭНа нужно снять три привода: один – заземления и два питающих. Также необходимо извлечь разъем с температурного датчика (если он имеется);
• В центре винта нагревательного элемента следует ослабить гайку на 5-6 витков и протолкнуть винт внутрь.
• Возьмите две отвёртки, с их помощью подцепите и извлеките ТЭН для стиральной машины (нужно будет приложить усилия, так как уплотнительная резинка может быть сильно прижата).
• Отчистите отверстие от фрагментов грязи и накипи.

Замена ТЭНа в стиральной машине

Монтаж новой детали выполняется в обратном порядке:

• По направлению направляющей скобы внутри бака стиральной машины плотно установите нагревательный элемент, зажмите гайку основного винта. Не нужно зажимать её сильно, завинтите гайку до образования незначительного противодействия зажатию.
• На двигатель и шкив барабана наденьте ремень. Прокрутив барабан, проверьте, что ремень проходит по центру шкива и не натирает поставленный электродвигатель.
• После этого подключите электрические провода и проверьте снова.
• Запустите «холостую» стирку, чтобы проверить, не возникают ли протечки воды и нагревается ли вода в процессе работы.
• Если проблем никаких не возникает, закройте крышку и установите машинку на прежнее место.

ТЭН для стиральной машины с передним расположением меняется аналогично, однако в данном случае потребуется снять переднюю часть корпуса.

Процесс замены нагревательного элемента не является сложным, однако, если вы не разбираетесь в технике или не уверены в успехе, лучше доверить замену ТЭНа специалистам, которые обычно предоставляют гарантию на выполняемые работы.

Замена ТЭНа стиральной машины LG

1. Снимите заднюю панель. Для этого открутите саморезы, потяните крышку вверх и освободите ее из нижних пазов.

Вы сразу получаете доступ к ТЭНу. Сфотографируйте подключение проводов. Кстати, только на этом этапе будет понятно, нужна ли вам новая деталь с датчиком или без (рис.2-а). Для справки: если ТЭН для стиральной машины LG не снабжен температурным датчиком, то датчик будет установлен слева от него (рис.2-б). Под него предусмотрено монтажное отверстие, которое в отсутствие отдельного датчика закрыто.
Как поменять ТЭН в стиральной машинке LG?

Визуально ТЭНы с и без температурного датчика легко отличить. Внимание! Не пытайтесь установить нагреватель с датчиком в случае, если на вашей модели LG предусмотрен ТЭН без датчика и наоборот!

Далее снимайте все провода. Для того чтобы снять провод заземления, нужно сначала открутить первую гайку с центрального крепления ТЭНа (рис.3).
Как поменять ТЭН в стиральной машинке LG?

Затем откручивайте (не полностью!) вторую гайку, вдавливаете резьбовую шпильку внутрь (рис.4) и вытаскивайте ТЭН. Просто тянете на себя, при необходимости сделайте рычаг из отвертки, стараясь на повредить корпус машинки.
Как поменять ТЭН в стиральной машинке LG?

Установите новый ТЭН вместо старого (рис.5), стараясь попасть в пазы крепления. Резинку нужно обработать моющим средством. Для проверки правильности крепления покрутите барабан. Если нет скрежета – ТЭН для стиральной машины LG подходящий и стоит на своем месте, потому что был правильно подобран на ALM-zapchasti.
Как поменять ТЭН в стиральной машинке LG?

Подключите провода, клемму температурного датчика (рис.6) и залейте воду прямо в бак, чтобы убедиться в отсутствии течи.

Если течи нет, то можно устанавливать заднюю панель и запускать тестовую стирку, чтобы убедиться и в наличии нагревания воды тоже. Если нагрев воды есть, то ТЭН смонтирован верно. Если нет – нужно еще раз проверить плотность контакта и при необходимости подтянуть клеммы.

Перед тем как вытащить ТЭН из стиральной машины LG, нужно будет отвинтить верхнюю крышку машинки. Если этого не сделать, то заднюю стенку снять не удастся. Обычно в демонтаже крышки нет трудностей, но, если что-то не выходит, обратитесь к руководству пользователя.

Теперь действуйте так:

1. Снимите крепления, которыми удерживается задняя часть корпуса стиралки.
2. Далее – ваша задача в том, чтобы зафиксировать расположение проводки на контактах нагревателя. Это поможет вам потом поставить новый ТЭН, не испортив его (если перепутать провода, может перегореть как новая деталь, так и блок управления).

3. Теперь можно спокойно отсоединять провода – от ТЭНа и от термодатчика, расположенного в конструкции нагревателя.

4. Перед тем, как самому поменять элемент нагрева, нужно проверить его тестером. Подробно процесс проверки описан в статье «Как проверить ТЭН стиральной машины».
5. Убедившись в том, что элемент надо менять, приступайте к действиям. Подключение ТЭНа вы уже отсоединили, значит, дело за гайкой, удерживающей нагреватель. Гайка находится по центру хвостовика. Тут вам понадобится головка: накиньте ее на гайку и открутите. Слегка пристукните ручкой трещотки по болту – он должен провалиться внутрь.
6. Теперь, взяв тонкую отвертку, подцепите уплотнитель нагревателя.
7. Возьмитесь за контакты и тяните с силой, пока не удастся вытащить ТЭН. Постарайтесь достать деталь аккуратно, не разломив ее на куски.
8. После осмотра отложите старый ТЭН и займитесь его посадочным отверстием: в нем может быть мусор, грязь, накипь. Все это нужно очистить.

Теперь вы знаете, как достать ТЭН, и легко замените его новым.

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонта
Краткое описание действий

Определение места расположения нагревательного элемента

Производители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.

Демонтаж тэна

Перед началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.
Дополнительная проверка работоспособности и установка нагревателя
Тэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке

Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее

Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Как заменить ТЭНа в стиральной машине

Перед тем как делать замену ТЭНа, нужно определить его неисправность. Одним из признаков неисправности ТЭНа, является холодная вода. Но в этом может быть виноват сам контроллер управления, датчик температуры или неправильная настройка. Поэтому чтобы точно определить рабочий нагревательный элемент или нет, нужно его достать. Плохо нагреваться ТЭН может из-за толстого слоя налета.

Слой налета на снятом ТЭНе

Слой налета имеет плохую теплопроводность, т. е. он плохо передает тепло от нагревателя к воде. Также из-за налета нагревательный элемент плохо охлаждается, что вызывает его перегрев, почернение и выход из строя. Поэтому толстый слой налета тоже является признаком того что нагреватель лучше менять. В первую очередь необходимо определить месторасположение нагревателя.

У одних марок стиральных машин он расположен за задней крышкой, а у других спереди, внизу за небольшой фронтальной крышкой или сбоку. Если задняя крышка большая, то вероятно он располагается за ней. Точно определить расположение ТЭНа можно через интернет, забив запрос в поисковике нужной марки машины. В таких марках стиральных машин как Indesit, Ariston, Zanussi, Candy и Electrolux ТЭНы устанавливаются за задней крышкой. Итак, месторасположение нагревателя найдено.

Что же представляет из себя ТЭН. Корпусом нагревателя является металлическая трубка в которой помещена спираль из нихрома. На спираль одеваются жаропрочные керамические втулки, и вся эта конструкция засыпается кварцевым песком. Выводы нагревателя закреплены на диэлектрической пластине. Для замены ТЭНа в стиральной машине из инструментов нужно иметь плоскую отвертку, ключи трубчатые, резиновый молоток. Сняв крышку корпуса стиральной машины, мы видим вывода нагревательного элемента.

Стиральная машина со снятой задней крышкой

Перед заменой ТЭНа в стиральной машине нужно удалить остатки воды в баке, для чего скручивают фильтр сливного насоса и сливают воду в небольшую емкость. Далее снимают все провода с выводов нагревателя и термодатчика. Если проводов достаточно много на выводах и чтобы их не перепутать нужно, записать их расположение и цвета, запомнить их или сфотографировать.

Расположение клемм и термодатчика на ТЭНе машины марки Индезит

Освободив клеммы можно прозвонить нагреватель тестером. Прибор при рабочем ТЭНе покажет сопротивление в несколько Ом, если нагреватель сгорел, то сопротивление будет бесконечно. Каждую клемму нужно также позвонить со стальным корпусом нагревателя, возможен пробой спирали нагревателя на его корпус. В этом случае металлический корпус стиральной машины попадет под напряжение сети (при работающей машине через воду в баке). Если нагреватель прозванивается, тогда его также нужно снимать, чтобы осмотреть снаружи на предмет налёта.

Если видим толстый слой налета и местами имеется почернение корпуса нагревателя, а сам нагреватель целый, тогда его также нужно заменить. С таким налетом он уже поджарился и долго жить не будет. Если нагреватель очистить от налета и поставить на место, то в скором будущем вам придется вновь вскрывать машину для замены нагревательного элемента. Очистить толстый слой налета нужно вначале руками и далее отмочить в растворе лимонной кислоты (3 ст. л. на литр воды).

Как снять и проверить нагреватель

Чаще всего ломаются ТЭНы в накопительных бойлерах, потому что постоянно находятся в воде. Вне зависимости от объема (50, 80 литров и больше) на срок эксплуатации детали могут влиять разные факторы:

• Частотность использования бойлера.
• Максимальная температура нагрева.
• Качество воды.

Почему детали сгорают? Это случается при включении техники без воды. Хотя большинство производителей предупреждают этот момент конструктивными особенностями бака. Поэтому основными причинами того, что нагреватель сгорел, будут вода с большим количеством примесей и накипь. Осадок покрывает элемент в несколько слоев, мешая нормальному отводу тепла. В результате ТЭН перегревается.

Как подобрать ТЭН для стиральной машины

На современных машинках для стирки ТЭНы могут различаться:

• по форме;
• по величине;
• схемой крепления;
• мощностью;
• напряжением;
• наличием разъёмов для термодатчика и термопредохранителя.

Но несмотря на это многообразие подобрать нужную деталь довольно просто. В большинстве случаев следует знать производителя и модель аппарата, тем более что по большей части ТЭНы для стиральных машин универсальные, то есть подходят для многих образцов.

Встречаются случаи, когда купить оригинальную деталь для стиральной машины невозможно, в этом случае разрешается её замена на аналогичную, требуется только соблюсти ряд условий:

• длина нагревательного элемента может различаться на плюс/минус 10 миллиметров (измеряется от конца до основания);
• возможная погрешность мощности – 100-150 Вт (параметр указывается на основании ТЭНа);
• если на оригинальном ТЭНе имеется разъём для термодатчика, на аналоге он тоже должно быть;
• место и градус изгиба на аналоге, количество клемм и их расположение должны в точности соответствовать оригиналу.

Как достать ТЭН из стиральных машин разных марок

Чтобы вытащить ТЭН из стиралки, в первую очередь нужно разобраться, с какой стороны он расположен в вашей марке СМА. Наиболее распространенное положение – сзади стиральной машины, характерно для таких брендов, как LG, Индезит и Аристон, Ardo, Занусси, Канди и Атлант.

Если же вы обладатель стиралки такой марки, как Бош, Самсунг или Сименс, то вынуть ТЭН можно только спереди. Рассмотрим порядок действия для обоих случаев.

Если нагреватель расположен сзади

Действуйте так:

• Обесточьте машинку, слейте остатки воды, воспользовавшись дренажным фильтром.
• Открутите болты, фиксирующие заднюю панель корпуса СМА.
• Под барабаном вы увидите хвостовик нагревательной трубки.
• Запомните или сфотографируйте контакты, чтобы не перепутать полярность при установке новой детали.
• Отключите проводку.
• Найдите фиксирующий болт и выверните его (находится в центре хвостовика).
• Немного продавите крепеж внутрь, возьмитесь за ТЭН и потяните на себя. Если деталь не достается, тонкой отверткой подцепите уплотнитель.

• Прочистите отверстие, в котором была деталь, от мусора и остатков накипи.
• Установите новый ТЭН, не забыв подключить к нему датчик.
• Затяните крепления.
• Подсоедините контакты, соблюдая полярность.
• Чтобы убедить в том, что новый элемент исправен и все его соединения герметичны, протестируйте машинку, запустив поочередно стирку на разных температурных режимах.
• Установите на место заднюю крышку, работа окончена.

Если нужно достать ТЭН спереди

Работа идет следующим образом:

• Обесточьте машину-автомат.
• Отвинтите крепления верхней крышки, расположенные сзади СМ, и снимите переднюю крышку, потянув ее к себе и вверх.
• Достаньте кюветку для стиральных средств. За ней спрятаны саморезы, фиксирующие панель управления, которую также нужно снять.
• Снимите фальш-панель, скрывающую мусорный фильтр. Обычно панель удерживается обычными пластиковыми защелками.
• Используя тонкую отвертку, подцепите хомут уплотнителя на дверце машинки и, сняв крепление, заверните манжету в барабан.
• Чтобы случайно не оборвать провода блокиратора дверцы, отключите проводку или полностью демонтируйте УБЛ.
• Открутите болты, удерживающие фронтальную стенку, и, сдвинув ее немного вперед, снимите.
• Под баком будет виден хвостовик нагревательного элемента. Сфотографируйте контакты.
• Открутите гайку и вдавите болт внутрь.
• Достаньте ТЭН из паза.

Удалите из бака мусор и накипь, прежде чем установить новую деталь.

• Установка элемента и сборка СМА производится в обратном порядке.
• Не поленитесь протестировать машину, чтобы убедиться в успехе ремонтной операции.

Теперь вы знаете, как извлечь деталь, чтобы установить новые запчасти. А если вы не уверены в неисправности деталей, загляните в статью «Как проверить ТЭН стиральной машины».

Эти видео придут на помощь владельцам машинок любых марок:

Установка нового

Перед установкой работоспособного элемента необходимо провести вышеперечисленные замеры. Если нагреватель имеет требуемые характеристики, он может устанавливаться на штатное место. В том случае, когда ТЭН имеет выгнутую форму, он располагается так, чтобы основная часть была ближе к днищу бака.Для обеспечения герметичности рекомендуется нанести герметик на поверхность резинового уплотнения. Элемент должен устанавливаться без перекосов так, чтобы фланец полностью закрывал отверстие. Гайку, прижимающую уплотнение, заворачивают до тех пор, пока нагреватель нельзя будет сдвинуть. После этого дальше уплотнять фланец не следует, т.к. его можно выдавить наружу.

После монтажа ТЭН устанавливают датчик и подключают провода. Работоспособность элемента и качество сборки проверяют работой СМА в режиме, предусматривающем подогрев воды. Если все сделано правильно, машинку собирают и устанавливают на место.

Видео по теме статьи

Чтобы понять все тонкости проводимой работы, рекомендуем посмотреть соответствующее видео об установке ТЭНа.

Об авторе:

Окончила Институт туризма ФПУ по специальности «Менеджер», очень любит путешествовать и общаться с людьми. Интересуется психологией, увлекается танцами, изучает английский язык. За пять лет декретного отпуска досконально освоила ведение домашнего хозяйства, не забывая о собственном развитии. Умело орудует словом, может поддержать разговор на любую тему благодаря интересу к разным сферам жизни.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.
