Вентиляция в частном доме

При проектировании загородных домов и городских коттеджей необходимо учитывать все мелочи. Особенно важна правильно установленная вентиляция в частном доме.

Механическую вентиляционную систему в этом случае можно обустроить несколькими способами. Но чаще всего используется вытяжная или приточно-вытяжная. Эти виды вентиляции обеспечивают максимально комфортный микроклимат в помещениях, сохранив целостность конструкций.

Как это сделать правильно в частном доме? Устройство вентиляционной конструкции реализуют в несколько шагов:

определяется объём чистого воздуха, который должен быть обеспечен соответственно нормам;
рассчитываются размеры необходимого воздуховода;
далее выбирается оптимально подходящая схема вентиляции в несущей стене;
готовится план для устройства воздушных каналов;
определяется место монтажа вентиляции;
монтируются устройства, обеспечивающие приток и вывод воздуха;
строится система воздухоотведения.

Профессионалы обращают внимание на то, что вентиляция с выходом в стену в частном домовладении принято проектировать изначально. Системы вентиляционных конструкций бывают трех видов:

Системы вентиляционных конструкций бывают трех видов:

естественное вентилирование;
принудительная с помощью вентиляторов;
смешанная система.

Устраивается принудительная система несколькими способами:

с помощью вентилятора через окно;
продухов и выводящих каналов;
вытяжного отверстия в стене.

Для качественной работы конструкций, нужно правильно выбирать место расположения вытяжки. Приток и отток воздуха должны охватывать все места, являющиеся источниками запахов и пара.

Приточные устройства вентиляции в стенах

Устройство подающего клапана

Естественная вентиляция будет работать удовлетворительно, если приточный клапан расположен на стене напротив вытяжного отверстия.

Всасывающие клапаны для вентиляции через стену изготавливаются из ПВХ различной конструкции и формы:

прямоугольная;
овальный;
круглый.

Положения при установке вентиляции в стене:

между подоконником и аккумулятором;
в створке пластикового окна;
ближе к окну, как можно ближе к потолку.

Если вывести вентиляцию наружу через стену, в регионах с холодными зимами через вентиль будет проникать замерзающий воздух. Также возможно образование льда на соседней стене.

Во избежание проблем сделайте в стене над радиатором вентиляционный проход.

Холодный воздух сначала нагреется батареей, а уже потом проникает в комнату.

Монтаж приточного клапана

Монтаж вентиляции в стене несложный, но требует точности:

Отметьте карандашом положение клапана на стене;
Как сделать в стене отверстие для вентиляции: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Сделать яму с уклоном в сторону дороги примерно для отвода конденсата и атмосферных осадков;
Проденьте воздуховод в воздуховод. Некоторые модели продаются уже утепленными. Остальные утепляют себя минеральной ватой. С его помощью очень аккуратно проложите все зазоры между воздуховодом и стеной. Заполните оставшиеся места пенополиуританом. В местах, где нет утеплителя, появится конденсат;
Теперь следует сделать разметку для крепления корпуса и закрепить дюбелями или шурупами;
Наденьте защитную сетку на внешнюю головку и накидку на внутреннюю головку.

В зависимости от конструкции клапаны могут комплектоваться фильтрами, заглушками и другими принадлежностями. Но вне зависимости от «фичи» процедура установки одинакова.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

Наличие плиты или камина в комнате.
Каждый номер и коттедж в целом.
Население.
Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации “амбра” на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

Трубы берут из пластика обычно, диаметром 13 сантиметров и более. Они прокладываются в газобетонных блоках, изолируются раствором.
Этапы сборки горизонтальной системы вентканалов:

Составление схемы установки воздуховодов – если система одна, магистраль создается из одного воздуховода, проложенного горизонтально под потолком.
Расчет диаметра воздуховода на базе расчета объема воздуха, который отводится.
Расчет числа фитингов, прямолинейных участков и их длины (по схеме).
Закупка материалов.
Выполнение отверстий в каждой стене по сечению воздуховода.
Сборка на муфты/хомуты – начинается с дальнего помещения.
Вывод выходного патрубка (обычно через кухню) через стену на улицу.
Выполнение в воздуховоде окон для вытяжки, закрытых решетками.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Способы подготовки отверстий

Для создания отверстий необходимого размера в стеновых конструкциях используется:

Ручной способ.
Машины небольшого размера.
Стенобитные устройства.

Создать отверстие в кирпичной стене или другой ограждающей конструкции вручную можно, но при большом объеме работы становится очень трудозатратно.

Алмазное бурение

Люди, живущие в монолитных или панельных зданиях, сталкиваются с большой проблемой, если требуется просверлить отверстие в стене. Даже маленькая вентиляционная отдушина в кухонном помещении при ее создании своими руками становится трудоемкой и сложной работой. Быстрее и проще всего пробить отверстие в стене можно с помощью технологии алмазного бурения. В городских многоквартирных домах такой способ лучшее решение. Он имеет несколько значительных плюсов:

Быстрота. Алмазное бурение позволяет подготовить очень ровное отверстие с максимально возможной скоростью даже в бетонной стене.
Отсутствие ударной нагрузки и вибрации. По этой причине сама ограждающая конструкция и отделка комнаты не испытывают вредных воздействий.
Низкий уровень шума. Работа проходит совсем не так, как при действии перфоратора. Во время работы алмазной коронки грохот соседям не помешает.
Чистота. Во время алмазного бурения пыль почти не появляется и более крупного мусора выходит совсем немного.

Процесс создания отверстия производится с помощью специального приспособления. Оборудование профессионального класса стоит немало и для разового использования его покупать никто не станет. Дырку маленького диаметра несложно пробурить самостоятельно, потребуется только перфоратор с возможностью выполнения сверления или мощная электродрель. Придется также потратиться на приобретение алмазных коронок, которые стоят дорого. Поэтому для такой работы выгодней нанять специалистов.

С помощью перфоратора

При наличии дома перфоратора подготовить проход в стене для размещения вентиляционного канала несложно выполнить своими руками. Эту работу можно сделать с помощью разных приспособлений:

Используя коронки подходящего сечения.
Небольшим стандартным буром сделать по контуру будущего канала ряд небольших отверстий, а потом выбить центральную часть молотком и наставкой или используя комплект перфоратора.
Используя насадки, такие как долото или пика.

Использование последних инструментов — это самый шумный способ. При такой работе образуется максимальное количество пыли и мусора. На краях сделанного отверстия будет много сколов и неровностей. Более аккуратным проход для канала получится, если приобрести коронку. Отверстие будет заметно ровнее, требуемого сечения, без отклонений, что упростит последующую работу.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна. Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство

Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц. В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Приточная вентиляция своими руками

В большинстве случаев владелец жилого дома даже не задумывается о том, как функционирует вентиляционная система, поскольку предполагает, что все и так работает хорошо. Тем не менее, если вопрос актуален и желания проживать в герметичном «термосе» отсутствует, самый простой и эффективный способ наполнить жильё свежим воздухом – установить приточный клапан в стену или окно.

С учётом расположения конструкционного элемента наиболее популярными для дома являются стеновые решения, монтаж которых осуществляется в основание наружной стены, но также при желании можно осуществить монтаж клапана на окно.

Стеновой заборный клапан – один из самых дешевых и простых способов обеспечения забора свежего воздуха и подвода его внутрь жилого пространства. При всей своей простоте, это один из самых эффективных методов. С конструкционной точки зрения клапан приточной вентиляции является пластиковой гильзой, состоящей из фильтрационного механизма и шумозащиты.

Вне зависимости от модели, агрегаты включают в себя несколько узлов:

1. Воздуховод – пластиковая трубка небольшого диаметра, по которой воздушные массы направляются в жилое помещение.
2. Вентиляционная решетка – защитный элемент, не позволяющий осадкам проникать в воздуховод. Зачастую это металлическое или пластиковое изделие.
3. Оголовок – внутренний элемент корпуса, в котором находится фильтр, направляющий кислород в комнату.

В большинстве своем компактные приточные установки включают в себя, помимо перечисленных элементов и полифом – искусственный утеплитель. В продаже представлены как готовые решения, так и отдельные детали, которые можно собрать собственноручно. Как сделать такой проветриватель, будет рассказано ниже.

Приточный вентиляционный клапан включает в себя и регулятор, посредством которого осуществляется корректировка интенсивности подвода свежего воздуха. Находится он в оголовке. Каждая современная система приточной вентиляции оснащается механизмом гигро регулировки. Устройство анализирует уровень влажности в помещении и при превышении граничного значения клапан в стене открывается.

Существуют и более сложные приточные вентиляционные установки, включающие в себя ряд дополнительных элементов:

вентилятор для забора воздуха;
смесительный узел с нагревательным элементом (поступающий холодный кислород нагревается);
пульт управления – зачастую это выносное решение, позволяющее включать и отключать вентилятор;
приточные клапаны могут работать в автоматическом режиме, при наличии встроенного датчика влажности.

Конструкция и размеры клапана КИВ

Схема приточной вентиляции представлена на изображении ниже. Несмотря на кажущуюся сложность, это достаточно простое устройство.

Подготовительные работы по установке вытяжки на кухне через стену

Подключение вытяжки к отводу через стену – вариант для частных домов или квартир, где вентиляция не предусмотрена проектом или находится в ненадлежащем состоянии. В таких случаях для нормального функционирования вытяжного агрегата отвод делают прямо на улицу, пробивая сквозное отверстие в стене, предусмотрев канал минимальной длины. Для воздуховода рекомендуется выбирать трубу круглого сечения.

Чтобы наружный канал не промерзал и не протекал, в отверстии внутри стены устанавливают обратный клапан.

На этапе подготовки определяют точное место установки агрегата и закупают материалы: оцинкованную трубу с козырьком для обустройства наружной вентиляции, гофротрубу из алюминия для воздуховода, хомуты и обратный клапан. Также понадобятся метизы.

При подготовке помещения:

убирают кухонную утварь, текстиль и предметы декора;
накрывают мебель и технику;
застилают плотной тканью пол в районе монтажа;
освобождают стену, где будет производиться установка агрегата.

Расположение и размеры оборудования

Место для установки воздухоочистителя выбирают с учетом расположения вытяжного агрегата и площади кухни.

По месту установки вытяжные агрегаты делятся на:

Островные – над плитой, расположенной в центре комнаты.
Настенные. Купол крепят к стене одной стороной, а противоположная находится над плитой.
Угловые устанавливают над варочной поверхностью в углу комнаты.

По форме вытяжки бывают плоскими, наклонными и купольными. Размер всасывающей поверхности не должен быть меньше площади варочной панели, иначе вытяжка будет малоэффективна.

Розетку для питания вытяжки по правилам СНиП устанавливают над навесным шкафом, внутри него или в кожухе прибора на высоте 1900-2200 мм от пола.

Выбор материалов для вытяжного канала

Выбирая обратный клапан и наружную трубу для воздуховода, ориентируются на толщину стены и материал, из которого она построена. Оптимальный вариант – оцинкованная труба круглого сечения с козырьком. В качестве утеплителя для такой трубы подходит любой влагостойкий материал. Чаще всего используют пенофол толщиной 100 мм.

Обратный клапан для вытяжки изготавливают из:

ПВХ;
полипропилена;
полиуретана;
виниуретана;
пластика;
полиэтилена.

Наиболее прочные клапаны из полиэтилена и армированного виниуретана. Последний повредить практически невозможно.

Создание и подготовка вентиляционного отверстия в стене

Отверстие под воздуховод в стене должно быть расположено на расстоянии 200-300 мм от потолка на наружной стене максимально близко к плите. В идеале – прямо над варочной поверхностью.

Перед началом работ освобождают кухню от предметов декора, утвари, мелких аксессуаров, закрывают мебель и технику пленкой или тканью. На стене вымеряют место расположения отверстия и делают разметку для воздуховода.

Сквозное отверстие в стене и установку вентканала делают в несколько этапов:

Высверливают отверстие в стене для установки станины.
Забивают в отверстие дюбель и вкручивают шпильку для фиксации станины.
Крепят станину к стене и устанавливают перфоратор.
Монтируют водосток для охлаждающей жидкости для коронки из фольги или жестяных банок.
Сверлящей коронкой перфоратора проходят слой отделки внутри помещения.
Освобождают коронку от стройматериала и проходят внутреннюю часть стены.
Высверливают фасадную часть стены, после чего демонтируют станину с инструментом.
Подготавливают отверстие к установке вентканала, освобождая его от мусора и пыли.

Далее собирают систему обратных клапанов, которая будет препятствовать попаданию в канал пыли и мусора и не будет пропускать холодный воздух с улицы в помещение. После установки клапанов крепят корпус вытяжки.

Наиболее рациональные схемы вентиляции через стену

Здесь надо учитывать два момента:

Есть ли в доме вентиляционные стояки или шахты. В каком они состоянии. Ведь может возникнуть такая ситуация, что горизонтальная вентиляция через стену организована, а вертикальный стояк забит мусором. То есть, от его наличия пользы никакой. Поэтому в первую очередь необходимо определить – будет ли тянуть отработанный воздух вентиляционный канал.
Если в доме вентиляция вообще отсутствовала, то надо будет продумать системы и притока, и вытяжки воздуха.

Поэтому, говоря о рациональной вентиляции, надо в первую очередь определить наличие или отсутствие таковой в целом.

Что касается вентиляции, которую решено провести через стену, то здесь можно использовать стандартные решения: естественный воздухообмен или принудительный. Разница между ними соответственно – отсутствие или наличие вентиляторов.

С естественной тягой

По сути, все делается очень просто. Для этого необходимо внутри каждой комнаты установить по два отверстия в стене: одно у потолка, другое у пола. При этом отверстия должны располагаться на противоположных стенах помещения. То есть, должно получиться движения воздушных масс по диагонали комнаты от пола к потолку, что дает возможность захватить в оборот большую часть пространства.

Воздушный поток в этом случае перемещается по физическим законам: теплый воздух старается покинуть комнату через верхнее отверстие на улицу, создавая внутри помещения разряжение. Последнее затягивает холодный воздух с улицы, выравнивая давление внутри комнаты с уличным.

Это самый простой вариант, для чего надо всего лишь сделать с помощью перфоратора и коронки отверстия в стенах. В них устанавливаются воздушные клапаны. О них чуть ниже.

Есть другой вариант – он более сложен в исполнении. Для этого вытяжное отверстие делается не на стене, а на потолке с проходом через перекрытие и кровлю на улицу. В этом месте устанавливается обычная труба (пластиковая или металлическая) с выходом на крышу и установкой козырька от атмосферных осадков.

С принудительной вентиляцией

В принципе, здесь все то же самое, только вместо клапанов устанавливаются вентиляторы. Можно воспользоваться двумя их видами:

Настенный – это конструкция, которую крепят к стене на месте просверленного сквозного отверстия. В само отверстие вставляется пластиковая труба, которая снаружи закрывается решеткой от проникновения птиц и мелких животных.
Канальный. Это прибор в виде трубы, внутрь которого установлен вентилятор. Его просто вставляют в стену, а с двух сторон монтируют решетки. В качестве крепления используют герметик или монтажную пену, которые наносят в зазор между трубой и стеной.

Необходимо обозначить, что вентиляторы можно устанавливать по отдельности или на приточные отверстия, или на вытяжные. При больших помещениях рекомендуется их установка на двух отверстиях сразу, то есть, таким способом получить приточно-вытяжную вентиляцию.

Добавим, что механическая вентиляция – это более эффективный способ решения проблем, связанных с воздухооборотом внутри дома. Это первое. При создании данного виды вентиляционной системы можно использовать отверстия меньшего диаметра по сравнению с естественным способом.

Комбинированные системы

Говорить о каких-то комбинированных системах, наверное, нет смысла. Ведь само название обозначает, что в системе вентиляции дома должны быть отверстия в стене без вентиляторов и с вентиляторами. Если они установлены внизу, то это приточная схема, если вверху, то вытяжная. То есть, у них свои собственные названия.

Скорее всего, под этим термином (комбинированные) заключается установка разных систем в разных помещениях. К примеру, на кухне принудительная, в спальне естественная. Это будет и понятно, потому что воздухообмен на кухне должен быть не меньше 60 м³/час, а в спальне 15-20. Поэтому в последней естественная вентиляция спокойно справится, а вот на кухне может и нет.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами. О чем нужно помнить:

О чем нужно помнить:

Вентиляцию в несущих стенах не делают во избежание понижения прочности.
В котельных устанавливают и вытяжной, и приточный клапаны.
В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Естественная вентиляция за счет клапанов

Для того, чтобы естественная вентиляция нормально работала и в современных квартирах, специалистами на рынок были выпущены специальные клапаны, которые обеспечивают приток свежего воздуха в помещении и гарантирую нормальные тяговые процессы.

Для нормальной работы вытяжной системы лучше монтировать вентиляционные клапана в стену, которая является наружной, а саму вентиляционную решетку устанавливать либо в стене напротив, либо и вовсе в другой комнате.

Допускается расположение клапанов в следующих местах:

в непосредственной близости к радиатору либо у подоконника;
в раме окна;
в стене, на которой расположено окно (не выше двух метров на уровнем пола).

Обратите внимание на то, что некоторые модели современных металлопластиковых окон уже снабжены клапанами в конструкции. На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

На сегодняшний день на рынке представлены вентиляционные клапаны следующего вида:

овальные;
прямоугольные;
круглые.

При монтаже вентиляционного клапана в стену необходимо:

Определиться с местом монтажа клапана и нанести на стену соответствующую разметку; Проделать отверстие в стене под наклоном 7°; В отверстие размещается утеплитель и трубка воздухоотвода, часто при монтаже утеплитель заменяется на монтажную пену; Производится непосредственная установка клапана

Обратите внимание на то, что клапан не должен контактировать с трубкой.. Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов

Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам

Если один клапан не справляется с поставленной задачей, желательно разместить в комнате несколько клапанов. Для расчета необходимого количества клапанов в помещении желательно обратиться за помощью к профессионалам.

Обратите внимание на то, что сечение трубки воздухоотвода должно быть определенным и зависеть от объема помещения и требуемой производительности вентиляции. Производительность рассчитывается по формуле:. L = n * V

L = n * V

V – это объем помещения, в котором проводится вентиляция

n – нормируемый коэффициент, которые берется из следующей таблицы:

Производительность вентиляции рассчитывается отдельно для каждого помещения, а затем суммируется.

Вытяжная вентиляция через стену на улицу: установка клапана через отверстие в стене

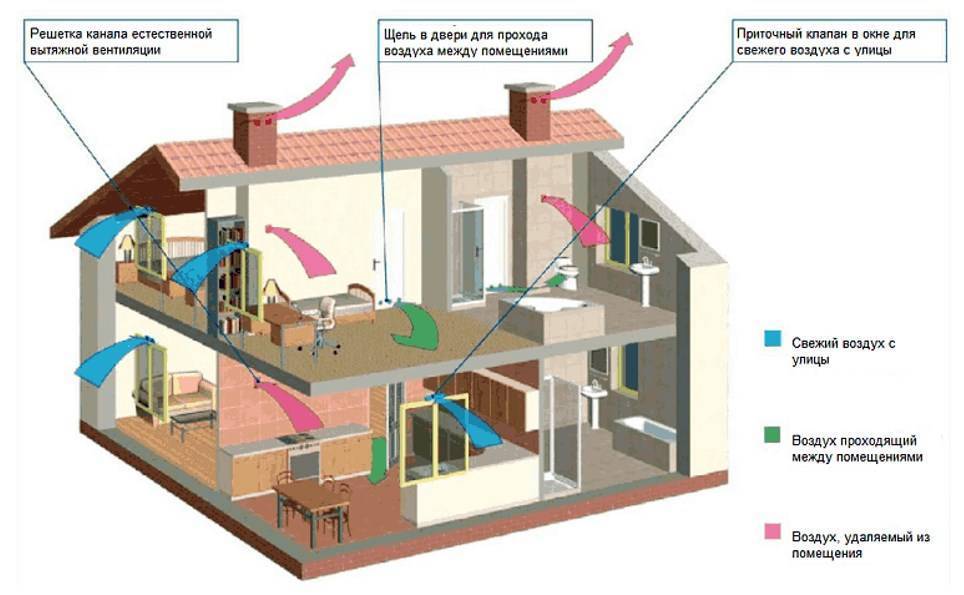

Вентиляция в частном доме
