Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Принудительная вентиляция в гараже

Механический тип вытяжки работает гораздо эффективнее – он обеспечивает полное и быстрое проветривание. Перед ее установкой не требуется рассчитывать площадь помещения, так как приток поступает не самостоятельно, а за счет встроенных вентиляторов для вентиляции в гараже. Система производит замену воздушных масс по всему объему, включая смотровую яму и погреб

Для этого требуется приобрести качественное оборудование и обеспечить его питанием от электросети. Это единственный минус системы – покупка вытяжного и приточного модулей. Они стоят дорого, но зато внутри всегда будет сухо и тепло.

Принудительная – самая правильная вентиляция для холодного времени года. При желании ее можно совместить с системой отопления, оборудовав обогревательными приборами.

В случае с обустройством подземного гаража подходит только механический способ проветривания.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Комбинированная вентиляция

Вытяжка в гараже может быть комбинированной. Такой подход позволяет устранить недостатки естественной вентиляции. При этом на канал системы монтируется специальное оборудование. Электровентилятор может быть осевым или кровельным. Стоимость таких устройств относительно невысока.

Чтобы уменьшить энергопотребление системы, можно установить небольшой ветряк. Если погода будет ветреной, оборудование будет работать автономно, не требуя электричества.

Недостатком представленной системы является потребность в периодическом контроле, перезапуске вентилятора. Также зимой воздух будет очищаться недостаточно хорошо. Это приведет к необходимости постоянной чистки системы.

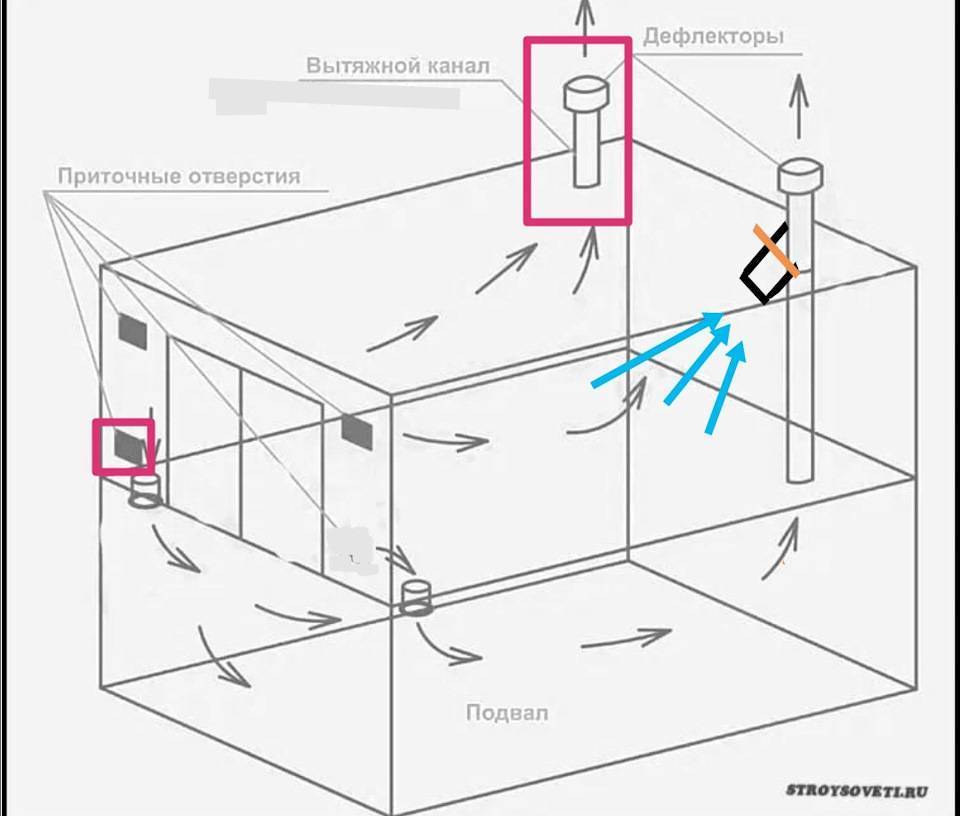

Вентиляция в гараже с подвалом?

В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство

Вариант первый. Естественная вентиляция

Здесь все практически так же, как и в описанном выше варианте с гаражом

Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола

Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.

Вариант второй. Механическая вентиляция

Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:

• электрический вентилятор;
• моноблок универсальный;
• дефлектор;
• лампа типа «Миньон».

Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).

Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.

Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.

Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.

Устройство и схема

1. Прямая вытяжная труба.
2. Труба для утепления большего диаметра, чем вытяжная.
3. Утеплительный материал.
4. Ёмкость и кран для удаления конденсата.
5. Приточная труба с наличием изгибов.
6. Сетка от грызунов и насекомых.
7. Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

1. Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
2. Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
3. Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
4. Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
5. Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
6. Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

• возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
• выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

Большая площадь подвала. Хранение большого количества продуктов, овощей и корнеплодов

Важность поддержания определённого уровня микроклимата. Высокий уровень влажности

Правильный воздухообмен

Устройство качественной вытяжки защищает погреб от множества негативных моментов. Если воздухообмен не предусмотреть, то в овощной яме начнет образовываться конденсат, который приведет к крайне нежелательным последствиям. Высокая влажность в овощной яме – источник заражения овощей. Они загнивают, появляется грибок и неприятная спертость воздуха.

Холодный воздух опускается вниз по одной трубе, а нагретый выходит наружу по другой.

В зимнее время тепло, поступающее от земли, становится причиной того, что в подвале становится намного теплее, чем в гараже. Поэтому воздух начинает постепенно подниматься вверх. Влага, источником которой является овощная яма, способствует возникновению коррозии на кузове и деталях автомобиля и других металлических объектах, находящихся в гараже. Для того чтобы избежать этих проблем, вентиляцию подвала гаража нужно сделать правильно и по всем нормам.

Следует отметить, что такой воздухообмен может происходить естественным образом (за счет того, что теплый воздух легче холодного) или при помощи включения дополнительных вентиляторов. Верхушка трубы должна быть выведена над подвалом и гаражом.

Основные виды вентиляционных систем и схемы их устройства

Схему вентиляции необходимо хорошо обдумать в период проектирования гаража. Так как при постройке помещения именно в несущих стенах требуется сделать отверстия для труб вентиляционных систем

При реконструкции вентиляции в гараже своими руками нужно брать во внимание высоту и длину помещений, количество этажей в гараже, сколько единиц автомашин будет в нём находиться. Именно на этом этапе постройки автовладелец определяет какой тип системы вентиляции подойдёт именно для его гаража, которая будет справляться со всеми задачами и функциями, для которых она предусмотрена

Существует несколько видов вентиляционных систем. Рассмотрим некоторые из них:

• Естественная вентиляция. Данный вид вентиляции разработан таким образом, что воздух движется сам по себе, без какого-либо воздействия, при помощи законов аэродинамики.
• Комбинированные вентиляционные системы. Они основаны на сочетании естественной вентиляции и вентиляции с применением механических средств, которые помогают быстрому движению воздуха.
• Механическая вентиляция в гараже подразумевает установление специальных механизмов, которые осуществляют циркуляцию воздуха принудительно, а не естественно.

При конструкции вентиляции в гараже своими руками независимо какую схему вентиляционной системы из вышеперечисленных вы примените, можно использовать один или несколько отверстий в стене. При выборе механической схемы вентиляции, при которой воздух циркулирует искусственно, будет достаточно одного вентиляционного канала.

Диаметр вентиляционных труб, которые вставляются в отверстия стен гаража, необходимо выбирать исходя из того, какой объём воздушных масс будет вентилироваться в помещении. Если учитывать нормативы, то на квадратный метр площади гаража следует применять 15 мм диаметра трубы. Следовательно, при общей площади помещения 10 квадратных метров при монтаже вентиляции нужно использовать две трубы диаметром 150 миллиметров. А также существует ещё одна формула расчёта диаметра отверстий для вентиляции. Если придерживаться её, то суммарная величина всех труб равна 1/3 всей площади помещения. Эту формулу чаще всего используют при конструкции вентиляции механического вида с одним каналом циркуляции воздуха.

Особенности обустройства вентиляции в гараже

Пол в покрасочной камере, также необходимое звено в вентиляционной установке.

Поднять пол нужно на 20 сантиметров выше уровня земли. Этого расстояния хватит для вытяжки, для того, чтобы встроить в пол, вытяжной вентилятор.

Трубчатый электронагреватель (ТЭН) — это нагревательное устройство, в виде трубки из металла, которая заполнена теплопроводящими изоляторами.

В середине трубки расположена нихромовая нить, образующая противодействие, которое требуется для передачи нужной мощности на поверхностный слой нагревателя.

Виды тэнов:

• двухконцовые;
• одноконцовые.

При устройстве вентиляции в камере, следует решить проблему сушки машин после окрашивания. Предпочтительно использовать инфракрасные лампы, с их помощью покрашенная поверхность быстро высыхает, без потока воздуха, благодаря чему, процесс окраски становится проще. А от сушки машин обычным воздухом, рекомендуется отказаться.

Если же в покрасочной камере имеются инфракрасные лампы, а вытяжки нет, то это неправильно. В покрасочной камере обязана быть и ультрафиолетовая лампа, и вытяжка для покраски. Хорошо сконструированная система вентиляции понадобится не только для просушки авто, а также для самой процедуры окрашивания.

Стоит подумать и проанализировать, с какой целью создается покрасочная камера и возможно ли вложить кругленькую денежную сумму в данную конструкцию. Преимущество в том, что профессионально выполненная камера для окрашивания — принесет денежный доход, по той причине, что можно самостоятельно красить машины либо выгодно продать или сдать в аренду помещение.

Требования к вентиляционной системы в гараже с подвалом

Решив поставить в погреб вентиляционную систему, учитывают некоторые особенности и требования. Так, основная задача подобной конструкции — вывод из погреба лишней влаги и приведение к балансу температур внешней среды и помещения

Если речь идет об организации вытяжки в подвальной яме, то именно влажности уделяют особое внимание. Подвальные помещения иного типа требуют других подходов

Независимо от того, о какого типа подвале идет речь, выбирают между двумя типами вентиляции:

1. Естественной.
2. Принудительной.

Первый вариант — самый популярный из-за своей дешевизны и простоты. Принцип его работы заключается в установке минимум двух труб, одна из которых служит в роли приточной, а другая — вытяжной. За счет разницы температур между внешней средой и помещением, воздух циркулирует по ним в обоих направлениях.

Для избежания вышеописанных проблем прибегают ко второму варианту — принудительному вентилированию. Кроме более легкого контроля, ее плюс еще и в том, что такая система дает возможность обойтись лишь одной трубой. Хотя владельцы гаражей и подвалов предпочитают две.

Система вентиляции в подвале гаража. Схема воздухообмена погреба

Эффективное использование подвала и погреба гаража для хранения овощей и консервации возможно лишь при условии наличия правильной вентиляции. Вентиляция в гараже с подвалом может быть естественной, механической или комбинированной. Обычно, для вентиляции в погребе гаража достаточно естественной системы вентилирования. Смонтировать своими руками такую систему можно с помощью пластиковых труб для канализации. При монтаже необходимо придерживаться таких рекомендаций:

• схема вентиляции погреба в гараже должна предусматривать минимальное количество поворотов и изгибов труб;
• трубу вытяжного хода следует утеплить, чтоб избежать появления конденсата;

Для хорошего воздухообмена трубы приточно-вытяжной вентиляции должно быть расположены в противоположных углах погреба

• диаметр должен быть единым по всей длине труб;
• наружные входы труб должны быть закрыты защитными колпаками во избежание попадания в них осадков.

Перед обустройством естественной вентиляции своими руками делается расчет площади отверстий. Приточная труба берет свое начало на полметра выше пола погреба и выводится наружу. Вытяжная труба устанавливается под потолком погреба или подвала и протягивается за крышу гаража. Расположение труб должно быть в противоположных углах погреба.

В погребе с правильным микроклиматом собранный урожай сохранится в целости

Наиболее правильным выбором вентиляции погреба и подвала в зимний сезон, является использование принудительного способа. В этих помещениях воздухообмена почти нет и они нуждаются в эффективном вентилировании с помощью установки механической вентиляции. Такая вентиляция будет способствовать нормальному воздухообмену и созданию микроклимата, необходимого для сохранения продуктов.

О том, как сделана вентиляция в гараже с подвалом, можно разобраться, посмотрев видео-инструкцию устройства вентиляции.

Монтаж вентиляции в металлическом гараже производится аналогично методу вентилирования в обычных гаражах. Особенностью вентиляции железного гаража является то, что приточные отверстия устраивают в верхней части стены, стараясь расположить их на определенном расстоянии от запора ворот. Это поможет избежать взлома ворот через вентиляционные проемы. Приточные отверстия снабжают защитными решетками.

Имеющиеся в интернете видео-примеры демонстрируют устройство вентиляции в железной конструкции гаража.

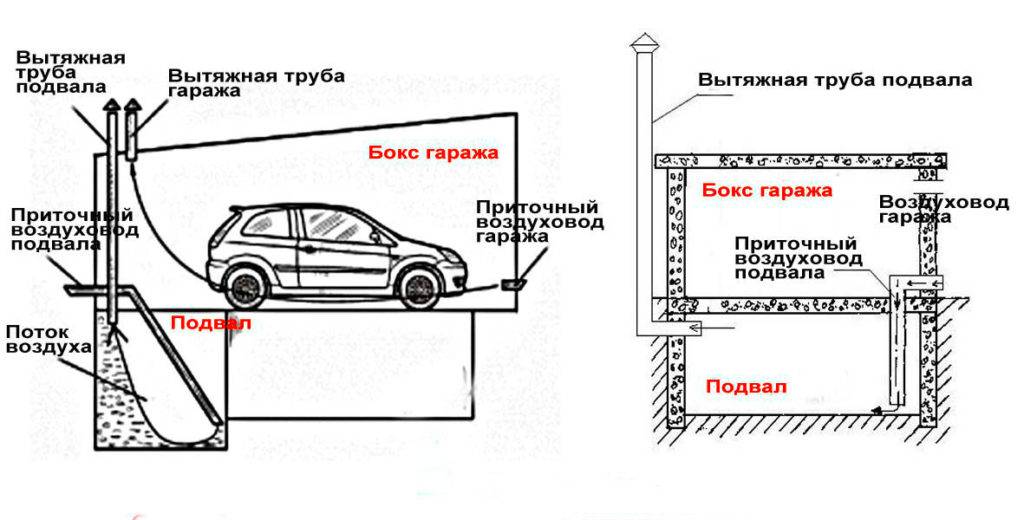

Схема обустройства приточно-вытяжной вентиляции в гараже с погребом, состоящим из нескольких отделений

Как правило, в железных боксах отсутствует смотровая яма, поэтому верхних отверстий вполне хватит для необходимого воздухообмена. Дополнительное поступление приточного потока может осуществляться через неплотные притворы под воздействием ветра.

При отсутствии вентиляции на поверхностях металлического гаража появляется конденсат. Кроме качественного вентилирования, избежать появление конденсата, поможет утепление пола. Для этого сначала застилают поверхность пола рубероидом, бетонируют и покрывают линолеумом.

Рекомендации и сведения о том, как сделать вентиляцию в гараже, помогут создать оптимальные условия, при которых будет обеспечена сохранность автомобиля и комфортное нахождение в помещении гаража людей.

Вентиляция в каркасном доме своими руками. Схема, расчет и монтаж системы вентиляции

Вентиляция в бане своими руками: как сделать правильно

Приспособления для гаража своими руками: идеи и советы по созданию

Монтаж системы отопления частного дома своими руками: схема

Септик из бетонных колец своими руками, схема строительства

Как создать схему вентиляции в частном доме своими руками

Кто-нибудь может подсказать, почему вентиляция в погребе гаража не создает никакой тяги? Вместе с гаражом, построил всё сам, года 4 назад и вот такая беда. Тогда решил делать естественную систему воздухоотвода, как самый простой и дешевый способ. А теперь не знаю, что и делать. Раньше все было нормально, весной стало хуже проветриваться, а сейчас внутри полностью застойный воздух, так что зайти невозможно.

А вы сравневали как правильно сделать вентиляцию в погребе гаража и то, как вы сами её сделали? Может какие-то серезные недочеты есть, просто они дали о себе знать только спустя время. Может где-то подпросело и что-то в этом духе? В крайнем случае систему разберите и посмотрите, нет ли засоров или каких-то повреждений.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене. В отверстиях стены прокладывают гофрированные трубы

Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?)

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
2. Для гаража также устанавливается вытяжная труба.
3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.
