Естественный воздухообмен в доме
Естественный воздухообмен основан на свойстве газообразных веществ и части жидких веществ с более высокой температурой повышаться. Таким образом, отработанный воздух естественным образом удаляется из окружающей среды через вертикально расположенный вытяжной канал, одновременно засасывая наружный воздух через приточные каналы.
Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто используется смешанный вариант, когда помимо естественного движения воздуха используются еще и вентиляторы (+)
О неэффективности приточной вентиляции говорит избыточная влажность в помещении в холодное время года или повышенная сухость в жаркое время года. Наличие большого количества пыли, недостаток кислорода также являются признаками недостаточного притока воздуха извне.
Следствием плохой вытяжки является образование грибка под обоями, в ванной, копоти, которая оседает на кухонных стенах и запотевших окнах.
проверить работу вытяжки несложно. Достаточно поднести к решетке вентиляции лист бумаги. При хорошей тяге он будет загибаться в сторону вентиляционного канала, иначе ничего не произойдет. Следует сделать вывод, что капот чем-то забит и канал необходимо прочистить для обеспечения тяги.
Галерея изображенийФотографии из Эффективность естественной вентиляции напрямую зависит от состояния вентиляционных решеток и воздуховодов. Скопление пыли и жировых отложений не должно препятствовать нормальному движению воздуха.Чтобы проверить работу системы всасывания естественной системы, просто прикрепите лист бумаги к решетке. Если на него не давит воздушный поток, вытяжной канал не работает. Если есть сомнения в народных средствах, стоит обратиться в управляющую компанию для проверки системы техническими средствами. Для получения достоверных показаний необходимо снять замеры в прохладный день. На этом этапе необходимо открыть воздухозаборники для забора воздуха Загрязненная вентиляционная решетка Индикатор засорения вентиляционного канала Техническая проверка работы вентиляции Условия проверки
Чтобы обеспечить хорошую вентиляцию в частном доме, нужно начать с расчета воздухообмена. По его результатам выбирается сечение воздуховодов, тип системы вентиляции и составляется проект схемы вентиляции, в котором указаны места прохождения воздуховодов и установки вентиляционного оборудования, i точек воздушной массы указаны вход и выход.
Частные дома в основном расположены за городом, где воздух, в отличие от городского, чище и не требует дополнительной очистки. Поэтому для частного дома предпочтительнее естественная вентиляция.
Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых нет трещин, а стекло очень плотно прилегает к рамам.
Выход в установке приточного клапана. Он расположен на верхней раме, поэтому воздух с улицы проходит под потолок и только после смешивания с обычными потоками и достижения температуры окружающей среды опускается.
Расположение элементов вытяжной системы должно обеспечивать прохождение воздушного потока, охватывающего весь дом, по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.
Согласно этому правилу, в помещениях с особыми условиями, к которым относятся котельные, кухни с газовыми плитами, подвалы, помещения с каминами и водонагревателями, туалеты, наличие вытяжки обязательно. Клапаны тоже нужны в этих помещениях.
Конструктивные особенности приточного клапана позволяют проветривать окружающую среду без создания сквозняков и без снижения производительности окна. При этом не образуется конденсат. Щелевой клапан, как показано на рисунке, можно установить на существующий оконный блок
На стене есть вентиляционные клапаны. Этот патрубок круглого сечения вставляется в сквозное отверстие в стене и закрывается решетками как с внутренней, так и с внешней стороны.
Как правило, настенный приточный вентилятор может подавать в дом 50–100 м3 воздуха в час. Исходя из этой нормы и после проведения соответствующего расчета выбирается их оптимальное количество
Решетка, находящаяся внутри, регулируется – ее можно открывать и закрывать полностью или частично. При установке предпочтение отдается месту у окна. Иногда за радиатором монтируется приточный клапан, и тогда поступающий воздух сразу нагревается.
Естественная и принудительная вентиляция
Все вентиляционные системы делятся на два основных типа:
- Природная (конвективная или естественная) вентиляция. Циркуляция воздушных масс здесь происходит так же, как и в природе – под влиянием тяги, что возникает вследствие разности температур, а значит и давления воздуха в помещении и снаружи дома;
- Искусственная (принудительная) система воздухообмена, которая осуществляется нагнетателями воздуха типа вентиляторов или компрессоров.
Естественная вентиляция – принципы функционирования и особенности
Принцип функционирования природной вентиляции это конвекция – движение теплых воздушных потоков в верхнюю часть помещения и замещение ушедших воздушных масс уличным холодным воздухом, который притекает снизу. Кроме разницы температур, здесь на скорость циркуляции воздуха еще влияет скорость ветра.
Ранее для поступления воздуха в дом использовались неплотности окон и дверей. Однако современные пластиковые окна лишены таких микрощелей и приходится целенаправленно монтировать в раме или стенах вентиляционные клапаны. В свою очередь, «отработанный» воздух уходит из дома через выводные каналы, расположенные в кухне, туалете и других комнатах.
Принцип действия конвекционной (естественной) вентиляции Источник bolts-master.com
У естественного воздухообмена отмечают следующие преимущества:
- экономичность, так как для перемещения потоков воздуха не требуется дополнительное оборудование;
- энергонезависимость;
- безаварийность работы;
- бесшумность.
К недостаткам относят:
- слабая интенсивность воздухообмена, не всегда способная полноценно бороться с накоплением неприятных запахов или образованием конденсата;
- слабая эффективность циркуляции вследствие зависимости тяги от высоты здания и времени года;
- почти полная невозможность регулирования интенсивности воздухообмена (можно использовать заслонки, но они могут только уменьшить тягу, а значит, далеко не всегда помогают);
- летом воздуха почти не двигается, поскольку температуры внутри дома и снаружи практически выравниваются;
- большой отток тепла на улицу, что существенно повышает расходы на отопление;
- при установке герметичных стеклопакетов, естественный приток воздуха практически прекращается.
- необходимость дополнительно в окнах или наружной стене монтировать специальные приточные клапаны.
Вентиляционные клапаны – снаружи и изнутри помещения Источник ventazbuka.ru
Особенности искусственной вентиляции
Циркуляция воздушных масс в системе искусственной вентиляции осуществляется принудительным путем за счет работы электромеханического оборудования. Свежий воздух с улицы через воздухозаборник поступает в вентиляционный блок, распределяющий воздух по комнатам жилого дома. Отработанный воздух принудительно отсасывается из помещений и через вытяжные воздуховоды выбрасывается на улицу.
В состав вентиляционного оборудования принудительной циркуляции входят следующие элементы:
- вентилятор;
- фильтр очистки воздуха;
- шумоглушитель;
- воздухонагреватель/калорифер;
- воздушный клапан.
Еще в современных системах к перечисленному оборудованию может добавиться рекуператор – устройство, которое за счет отбора тепла у выводящегося наружу воздуха, нагревает поступающий.
При монтаже вентиляционной сети потребуются:
- воздухоотводы;
- решетки воздухозаборные, диффузоры, анемостаты.

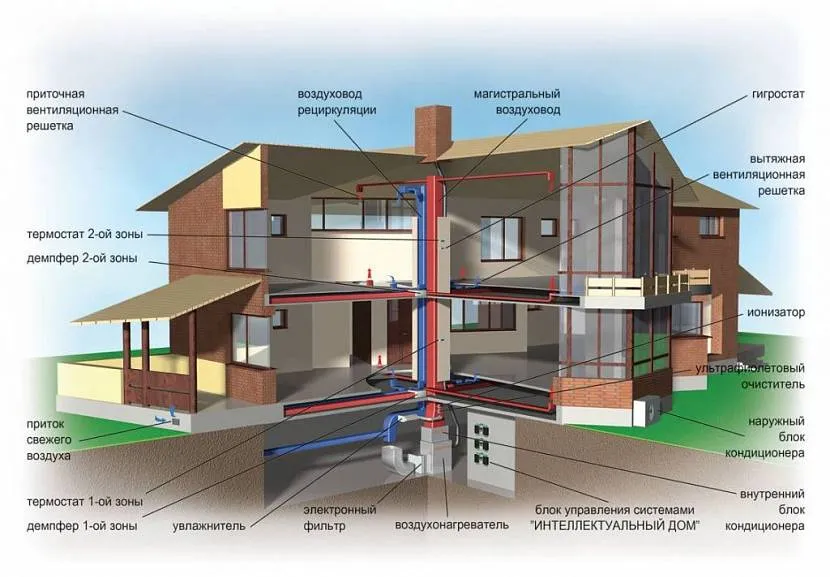

Система вентилирования в «умном доме» Источник restate.ruПреимущества искусственной вентиляции:
- автономная работа, не зависящая от условий окружающей обстановки (температуры и давления, высоты здания);
- возможность доведения параметров подаваемого в дом воздуха до необходимых значений, для создания комфортного микроклимата (очистка от пыли, подогрев/охлаждение, увлажнение/осушение).
Недостатки принудительной вентиляции:
- энергозависимость технических средств и значительные затраты энергоресурсов на подогрев большого объёма приточного воздуха, обеспечивающего необходимую кратность воздухообмена, особенно в зимний период;
- значительные расходы на приобретение оборудования;
- необходимость регулярного эксплуатационного обслуживания.
Смешанный тип вентиляции
Если нет необходимости устраивать принудительное вентилирование во всех помещениях дома, то можно рассмотреть вариант со смешанной вентиляцией. Так принято называть совместное применение естественной циркуляции с установкой механических вытяжек и вентиляторов. Обычно принудительную вентиляцию используют на кухне или в санузлах, а воздухообмен в остальных помещениях происходит естественным способом.
Смешанная вентиляционная система Источник linternaute.fr
Видео описание
Пример совмещения на кухне естественной вентиляции с вытяжкой на видео: Так как кухонная плита это постоянный источник достаточно сильных запахов, то область над плитой больше всего нуждается в вентилировании и именно над ней размещают выводной канал естественной вентиляции или электромеханическую вытяжку.
При установке вентиляции в зоне газовой плиты, прежде всего, необходимо сопоставить количество горелок с объемом кухонного воздушного пространства. Нормы требуют:
- для кухонного помещения объемом более 8 м³ допускается установка плиты с двумя горелками;
- на кухню объемом 12 кубов – не более трех горелок;
- на кухню в 15 кубов – 4 горелки.
При соблюдении этого норматива для качественного воздухообмена кухни с газовой плитой достаточно скорости воздухообмена 140 м³/час, а с электрической – 110 м³/час.
Вентиляция бани
У воздуха в бане есть своя отдельная специфика – во время банных процедур влажность достигает 100%, а когда баня не используется, то все как раз и зависит от качества воздухообмена в помещении. Для комплексного решения этих вопросов применяется смешанная вентиляция.
Пример движения воздуха в бане Источник elektroservis-rostov.ru
Но так как механическая часть нужна только на время работы бани, то, по сути, делается максимально эффективная естественная вентиляция и к ней добавляются вентиляторы. Таким образом, во время работы мощность вентилируемой установки позволяет с комфортом париться в бане, а во время её простоя естественная вентиляция проветривает помещение.
Технически это выражается в обустройстве одного-двух приточных каналов и выводного, на который устанавливается вентилятор (желательно, с регулируемым количеством оборотов лопастей).
Как установить вытяжку для дома
Как уже говорилось ранее, вытяжками должен быть оснащен весь дом. Причем конструкция вытяжки зависит и от типа помещения, где она будет установлена.
Например, чтобы сделать газовую вентиляцию для колонки, вам потребуются вентиляционные каналы размерами 130 на 260 мм. Во время закладки котла заделывайте все щели, а сам канал соедините с выходом котла оцинкованной трубой, чтобы не произошло температурных скачков и коррозии. Вытяжка должна располагаться над трубой на высоте порядка 80 см, чтобы испарения не шли в дом.
Желательно соорудить принудительную вентиляцию в санузле, чтобы предотвратить там скопление влаги, провоцирующее появление плесени и грибков. Также такая вентиляция благодаря быстрой циркуляции избавит санузел от неприятных запахов.
Оптимальный вариант для ванны и туалета – настенный вентилятор с втулками, причем лучше выбирать модель без подшипников, чтобы не было лишнего шума. Стоит отметить, что вентиляторы с втулками работают тихо, и стоят недорого.
Любой санузел обязан быть оснащен вытяжкой, это позволит постоянно поддерживать нужный уровень влажности и соблюдать соответствующий микроклимат. Чтобы вытяжные системы работали еще эффективнее, их можно оснастить дополнительными полезными аксессуарами, например, датчиком движения, который будет регулировать процесс включения и выключения вентиляции автоматически. Другой полезный аксессуар – это датчик влажности, контролирующий работу вытяжки при помощи подключения к системе принудительной вентиляции.
Как подключить принудительную систему вентиляции в санузле
Включатель для вытяжки лучше всего размещать внутри помещения, ведь необходимости в регулярной работе вентиляции, когда кто-то посещает санузел, нет.
Если вы желаете подключить включение вытяжки к выключателю света в ванной, то позаботьтесь о дополнительном включателе для вентиляционной системы. Это нужно для того, чтобы вентиляция не срабатывала каждый раз при походе в санузел. Так, в холодное время года это вообще не нужно, иначе вы почувствуете холод и не сможете почувствовать ожидаемого комфорта, принимая ванну.
Также многие рекомендуют оснастить уборную датчиком влажности, чтобы система сразу же уведомлялась о необходимости включиться в работу. Но есть и аргументы против такого решения, например, если вы или ваши домочадцы болеют, то дуновение из вытяжки в уборной лишь усугубит недомогание.
Нельзя устанавливать автоматическое включение вытяжки в домах, где живут люди пожилого возраста, поскольку резкое включение вытяжки в ванной может обернуться для них нежелательным стрессом.
Чтобы всего этого избежать, подключать вытяжку лучше тремя методами:
- Управляйте включением и выключением вытяжки вручную, когда в этом есть необходимость.
- При наличии автоматической системы включения вытяжки, ее можно сразу же выключить с помощью выключателя. Выключатель при этом можно установить на стене в уборной или же на корпусе вентилятора.
- Полуавтоматическая система работы, когда включение происходит вручную, а выключается вентиляция автоматически через определенное время.
Как сделать вытяжку на кухне
Кухня наряду с санузлом – одно из тех мест, где вытяжка должна находиться обязательно, чтобы выводить наружу все запахи, произведенные вследствие приготовления пищи. Оптимальный вариант – это оснащение кухни сразу же двумя вентиляционными каналами, это естественный и принудительный.
Принудительный канал в виде стандартной вытяжки для кухни размещается над плитой для приготовления еды, а естественный канал находится со стороны плиты под потолком. Именно такой вариант наиболее эффективен для кухни, поскольку вытяжка все равно не удалит абсолютно все неприятные запахи и продукты сгорания, характерные для кухни.
Кухонную вытяжку категорически нельзя располагать очень низко над плитой, чтобы она сильно не нагревалась, в противном случае срок ее эксплуатации будет недолгим. Оптимальное расстояние – это 0, 65 м для электрической плиты и 0, 75 м для газовой соответственно. При этом размер вытяжки должен соответствовать размерам плиты для корректной работы.
Итак, наиболее эффективная система вентиляции для кухни – это комбинированная система, на создание которой лучше потратить больше времени, чтобы потом регулярно к ней не возвращаться и не иметь дополнительных проблем.
Нельзя и забывать о качественной вентиляции всего частного дома, чтобы он всегда был обеспечен притоком свежего воздуха, ведь это является залогом хорошего самочувствия всех членов вашей семьи.
Нормы и требования к кухонным вытяжным системам
Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.
Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.
Рекомендации по выбору вытяжки:
В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия)
Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ
Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.
Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.
Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.
Предназначение агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.
Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.
Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения
При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.
Естественная вентиляция: преимущества и недостатки
Как и любые другие системы вентиляции, естественная имеет свои достоинства и недостатки, которые следует учитывать при организации, монтаже системы.
Преимуществ у естественной вентиляции достаточно много:
- Базовая рабочая схема. Если мы говорим о многоквартирных домах, то в схему включены вентиляционные люки. В частных домах, кроме таких же люков, используются воздуховоды, вентиляционные трубы — эти элементы обычно монтируются еще на этапе строительства, поэтому дополнительная их установка, как правило, не требуется.
- Экономичность. При монтаже элементов естественной вентиляции не задействовано дополнительное оборудование, при этом большинство работ можно выполнить самостоятельно. Правда, если речь о загородном доме или объекте, где ранее не было вытяжных каналов, придется серьезно потрудиться. Зато эксплуатация подобной вентиляционной системы не требует существенных финансовых затрат — необходимо только регулярно проверять состояние вентиляционных каналов и в случае необходимости их прочищать.
- Высокий уровень надежности. Максимальная простота конструкции — залог ее надежности и долговечности: здесь просто нечему ломаться, поэтому вы можете быть уверены, что грамотно выстроенная система естественной вентиляции будет радовать вас все время, пока осуществляется эксплуатация здания.
- Работа такой системы не зависит от напряжения в сети, не требует расходных материалов, что определяет ее неприхотливость, экономичность и надежность. Это оптимальный вариант для объектов, расположенных в отдаленных районах страны, где есть перебои с подачей электроэнергии.
- Тихая работа. Чтобы обеспечить естественный воздухообмен, нет необходимости использовать какие-либо механизмы, соответственно, при работе системы будет отсутствовать технологический шум, которым могут похвастать любые другие типы принудительной вентиляции.
Но не обошлось без недостатков:
- Сложности в монтаже. Чтобы воздушные массы приходили в движение, необходимо правильно рассчитать и смонтировать систему. Провести рассчеты можно и самостоятельно, но любая ошибка приведет к снижению эффективности системы, поэтому лучше не рисковать, а доверить расчеты профессионалам в этой сфере.
- Один из факторов, который приводит воздух в движение, будет разница температуры на улице и в помещении. Требуемая разница достигается только в холодное время года, что существенно сокращает время продуктивной работы естественной вентиляции. В теплое время года естественные потоки воздуха могут и вовсе сойти на нет, тогда приходится открывать двери и окна в разных комнатах, чтобы обеспечить сквозняки.
- Естественная вентиляция не предполагает использования фильтрующих устройств, так как такие элементы будут препятствовать поступлению необходимого потока воздуха в здание с улицы, и как следствие произойдет снижение эффективности работы системы в целом. Поэтому одной естественной вентиляцией обычно не ограничиваются — исключение составляют объекты, построенные в благополучных с экологической точки зрения районах. В домах, расположенных недалеко от промышленных предприятий и вблизи автомобильных трасс, естественную вентиляцию необходимо обязательно дополнять принудительными системами, в противном случае рискуете получить противоположный эффект.
- Приточные клапаны уменьшают звукоизоляцию жилого помещения — это не лучший вариант, если дом находится возле объектов создающих высокий уровень шума.
Естественная и принудительная вентиляция
Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Для естественной вентиляции свойственно отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических вытяжных или приточных вентиляций.
Естественная вентиляция – принципы функционирования и особенности
Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляция достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная система вентиляции не перестанет работать. Она может создать оптимальный микроклимат в доме, но при этом естественная вентиляция не имеет механизма очистки воздуха от загрязнений. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться.
Вариант установки естественной вентиляции в здании подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс. Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.
Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах дома делать отверстия для приточных клапанов.
Особенности искусственной вентиляции
Чтобы установить принудительную вентиляцию, понадобится специальное оборудование. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим и уровень влажности в помещении дома. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха обеспечивают специальными фильтрами для очистки воздушных масс.
Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависима от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.
Смешанный тип вентиляции
Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях дома оставляют естественную.
