Как устроены выдвижные розетки для столешницы и как установить их самостоятельно

Выбор и установка встраиваемых розеток

Выбор приборов для подключения потребителей электричества это дело, которое требует внимания. Перед приобретением изделия нужно его внимательно осмотреть. На нем не может быть никаких механических повреждений. Выдвижная розетка может поворачиваться в столешнице в любую сторону. Цвет изделия можно выбрать по своему вкусу. Существуют модели с разноцветной подсветкой.

Перед самостоятельной установкой прибора необходимо отключить электричество в щитке. В столешнице размечается отверстие и выпиливается с помощью лобзика. Затем изделие вставляется в отверстие и закрепляется в нем. Очень высокое качество имеют изделия фирмы Legrand из Франции.

Они имеют защиту от влаги и пыли, ударопрочны. Крышка блока подпружинена, она способна открываться на угол в 180º. Изделие имеет светодиодную подсветку. Встроить такой блок это освободить себя навсегда от путающихся под ногами проводов.

Преимуществ у этих изделий много. Но есть и недостатки:

они совершенно не подходят для того, чтобы подключать к ним стационарную технику,
вертикальные выдвижные устройства для столешниц быстро расшатываются,
горизонтальные блоки неудобны для подключения боковых вилок.

При подключении холодильника или духовки блок будет оставаться открытым. Вертикальные блоки нужно придерживать рукой при включении и выключении приборов. А еще лучше встроенная горизонтальная панель. Но и она создает некоторые неудобства для агрегатов с боковыми вилками. Их шнур упирается в крышку или в столешницу.

Виды и особенности выдвижных розеток

Встраиваемые розетки в столешницу – блок из 2-х и более розеток, вмонтированный в металлический или пластиковый корпус, который оснащён выдвижным механизмом. Устройство посредством лёгкого нажатия извлекается из столешницы и так же легко погружается в неё при нажатии. Устройство такого типа является своего рода сетевым фильтром, но при этом не имеет связок из проводки, которые так не эстетично выглядят. Современный рынок предлагает пользователям несколько разновидностей устройств выдвижного типа.

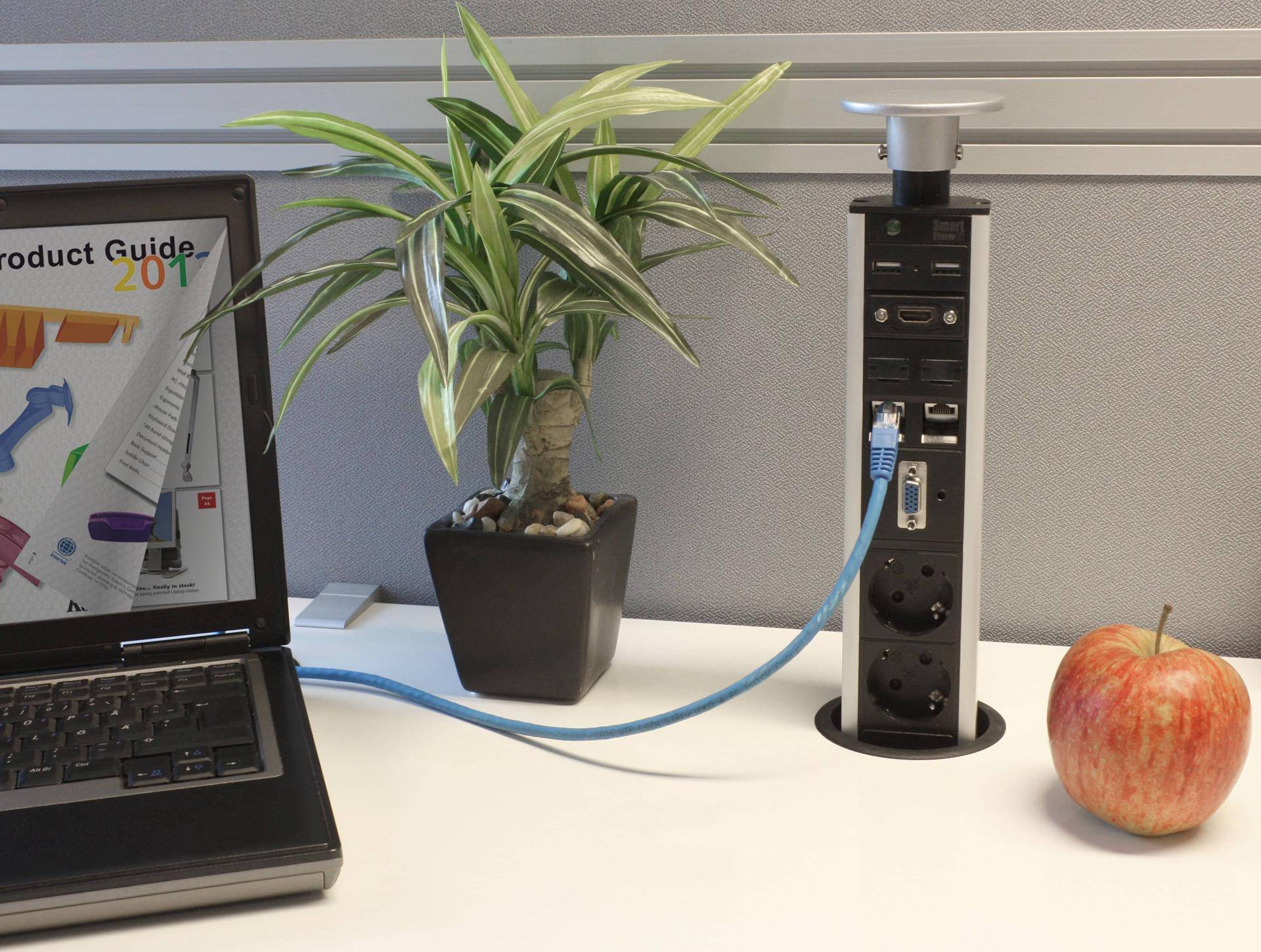

Вертикальная выдвижная розетка для столешницы

Вертикальная выдвижная розетка

Данная разновидность розеток применяется чаще всего. При этом их конструкция является не самой практичной и долговечной, так как возвышающаяся над столешницей «башня» может быть невзначай задета и легко повреждена. Кроме того, выдвижной вертикальный блок подвержен расшатыванию, ведь при вставке вилки нужно приложить некоторое усилие.

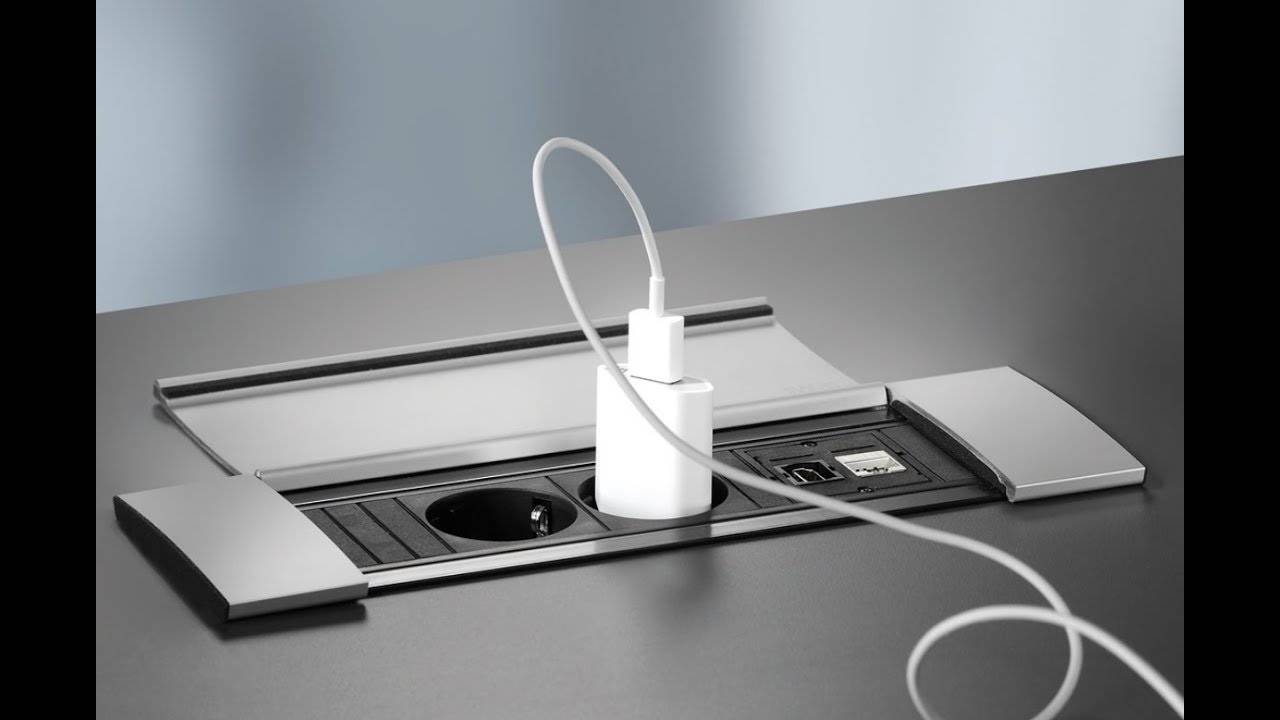

Горизонтальная выдвижная розетка

Отличается от иных выдвижных устройств горизонтальным размещением розеточного блока и показателем высоты выдвигаемой части. Такая конструкция имеет высокую прочность, а также более удобна в эксплуатации. Имеется у горизонтальных блоков и значительный минус – проблемное подсоединение техники с боковым типом вилок.

Выдвижной поворотный розеточный блок

Встроенные розетки поворотного типа являются самыми универсальными среди выдвижных конструкций. Они идеально подходят для обустройства кухонных столешниц, поэтому являются очень надёжными и демонстрируют высокий уровень эргономичности. Поворотные блоки плотно фиксируются в плоскости и выдерживают частые вставления/вытаскивания вилок, а значит являются долговечными.

В отличие от традиционных блоков выдвижного типа, данная конструкция оснащается поворотным механизмом. Он срабатывает от нажатия пальцем на определённый участок лицевой крышки. После открытия розеток устройство фиксируется под углом 45 градусов.

По типу монтажа поворотные блоки разделяют на 2 вида:

врезные – устанавливаются непосредственно в плоскость столешницы;
угловые – монтируются в 90-градусных углах (стеновые стыки, совмещение стена/подвесной шкаф).

Скрытые розетки

Розетка, встроенная в столешницу

Потайной блок розеток считается самым надёжным и долговечным, так как он лишён движимых механизмов. По сути, это классический удлинитель, который утапливается в корпус мебели или плоскость столешниц. Такие устройства лишены возможности менять своё положение. От проникновения внутрь пыли и влаги блок защищает декоративная крышка. Для подсоединения электротехники крышку нужно поднять вверх либо сдвинуть в сторону. Это единственный минус скрытых устройств – от крышки скрадывается место на рабочей поверхности.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Винтовые, подвижные и пружинные клеммные соединительные колодки

Прокладка труб для кабелей на место розеток

Регулировка высоты верхней части коробки

Крепление электро короба на землю

Прокладка кабелей и труб к коробке

Закрываем крышкой

Встроенный в пол электроблок

Разделение кабелей низкого и высокого напряжения

Подключение проводки, фиксация

Подключена и закрыта розетка в полу

С розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Как установить розетку в столешницу

В принципе, нет ничего невозможного в том, чтобы установить встроенную розетку. Единственное, тут вам никак не обойтись без набора некоторых необходимых инструментов. Самая сложная в этой работе часть – проделать в столешнице отверстие, достаточно аккуратное и ровное для установки, которое будет скрываться крышкой. Некоторые поверхности, особенно на кухонных столешницах, очень трудно поддаются резке и сверлению, так что правильно оцените свои силы в этом плане. Просверлить каменную столешницу не так просто, и всегда есть риск сколов и трещин. Профессиональный инструмент и опытные мастера в этом плане гарантируют вам удачный результат.

Посмотрите, как это делается, в коротком видеосюжете:

Watch this video on YouTube

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов. Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;
Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств
Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;
Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии
Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;
Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении
Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.
Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер
Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.
Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола
Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.
Подсвечиваемый розеточный блок может служить ночником
Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

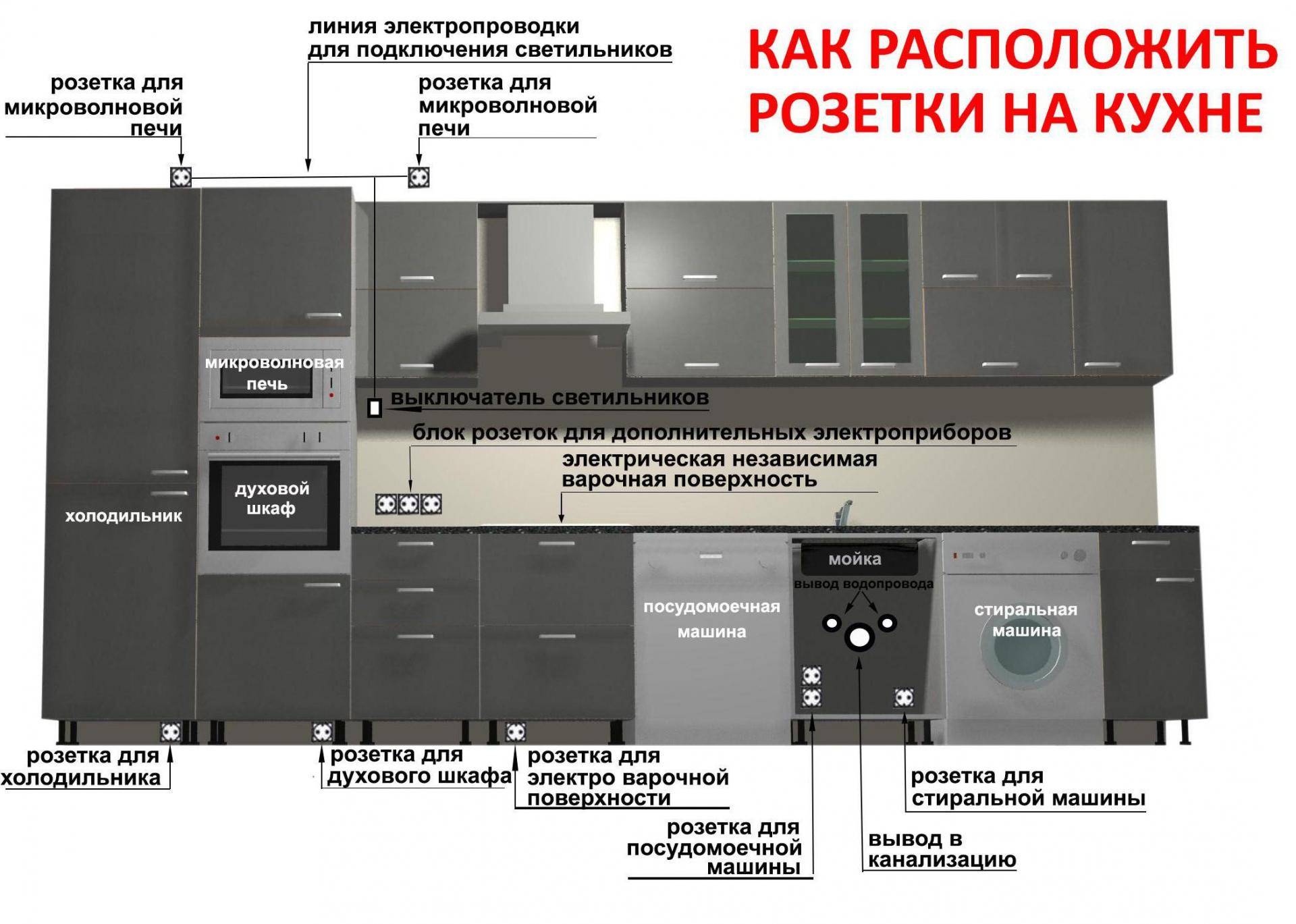

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

вытяжка;
плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Немного информации о производителях

Приобретая утапливаемые розетки, ставку необходимо делать на проверенного производителя. Наибольшую популярность сегодня получила продукция немецкой компании Evoline, швейцарской фирмы Kondator, итальянской фабрики Simon Connect. От французов стоит выделить Schneider Electric, поляков — GTV, россиян — Экопласт. Чаще всего погружные розетки изготавливают из высококачественных и долговечных материалов.

Компании, которые давно находятся на рынке кухонной фурнитуры, стараются следить за отзывами относительно своей продукции и гарантируют ее безотказную работу. Если же обычная накладная розетка не подходит, а на хороший бренд не хватает денег, вполне можно обойтись и «китайцами», в том числе Desc Socket или Displace. Врезные блоки визуально очень схожи с оригинальными прототипами, однако могут существенно уступать им в качестве изготовления.

Китайские розетки, как правило, изготавливаются из очень дешевых компонентов, ввиду чего их работоспособность ограничивается 6—12 месяцами. Проблемы могут возникать постепенно. Вначале интегрированный блок самостоятельно открывается, не фиксируется в заданном положении. После этого ослабевает контакт, пластик начинает нагреваться, что в итоге приводит к поломке.

Желательно соответствующие силовые линии защищать хорошими дифференциальными автоматами.

Невероятно просто найти подходящий вариант, отвечающий интерьеру кухни и дизайну мебели. Встраиваемые, всплывающие розетки выпускаются в различных цветовых исполнениях. Особенно ценятся варианты с отделкой под натуральное золото, серебро, бронзу, полированную нержавейку, с черным, белым и другим покрытием. Перед покупкой выбранный экземпляр всегда необходимо проверять на предмет отсутствия повреждений и полной комплектности.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
в зоне приёма пищи;
в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

дрель;
сверло-коронка или «балеринка»;

«Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра

провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Видео по теме

Инструкция по монтажу блока выдвижных розеток, встраиваемых в кухонную столешницу:

Электрочайник, миксер, кофемолка и многие другие приборы, да еще и зарядка для смартфона — все это нужно куда-то включать, а стационарные розетки в таком количестве нигде не устанавливают. Можно смело утверждать: встраиваемый розеточный блок ни на одной кухне не будет лишним.

С питанием приборов не будет проблем, при этом кухня сохранит привлекательный вид — без нагромождения тройников и удлинителей. Следует только помнить, что совокупная мощность подключаемых приборов ограничена пропускной способностью питающего кабеля.

А стоит ли устанавливать встраиваемые розетки в столешницу?

У всех современных гаджетов есть две стороны медали. Вы вряд ли найдёте безупречные изделия, у которых нельзя найти хотя бы один недостаток.

Давайте с этой точки зрения посмотрим на розетки в столешницах. Да, есть нюансы. Например, не во всяком месте кухонной или другой столешницы их можно установить. Это не сюрприз: такого типа устройства не ставят на тех местах, под которыми находятся ящики. Всё очень просто: розеточный блок должен «утонуть» в поверхности, а для этого под ней должно быть достаточно свободного места. Выходит, что нужно искать такое место. И тут уже думать, насколько вам будет удобно пользоваться розеткой именно здесь.

ФОТО: market.yandex.ruК тому же встроенные розетки – недешёвое удовольствие, за ними нужно следить, потому что неаккуратное использование чревато поломкой выдвижного механизма

С другой стороны, и преимуществ у подобных источников питания немало. Нет никакой путницы с проводами, сложностей подключения, опасности, что в розетку что-то попадёт или ребёнок сунет в неё пальчики. И, однажды попробовав этот вид розеток, вы наверняка оцените их удобство.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Полезное: Заземление в доме своими руками: схема контура земли для сети 220В

Прокладка труб для кабелей на место розеток

Регулировка высоты верхней части коробки

Крепление электро короба на землю

Прокладка кабелей и труб к коробке

Закрываем крышкой

Встроенный в пол электроблок

Разделение кабелей низкого и высокого напряжения

Подключение проводки, фиксация

Подключена и закрыта розетка в полу

С розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Заключение

Скрытые розетки для кухни – это отличная возможность оснастить рабочую зону дополнительным источником питания, который может понадобиться в любой момент. Вам не придется протягивать традиционные удлинители и путаться в их проводах. Вы можете в любой момент замаскировать гаджет за ненадобностью и пользоваться поверхностью стола по ее прямому предназначению.

Выбирайте только качественные блоки проверенных производителей: покупка дешевого прибора от сомнительной фирмы в итоге обойдется дороже. Установка блока не предусматривает сложных манипуляций и дорогостоящего оборудования, с ней справится каждый. Удачного выбора и успешного монтажа!

А в качестве альтернативы предлагаем вам наглядный пример, как сделать розетку в столешнице своими руками из подручных материалов:

Обеспечить оборудование любого рабочего места электрическим током можно разными способами – к примеру, нашпиговать стену десятком стандартных розеток, что, сами понимаете, не придаст помещению эстетики. Либо же воспользоваться современными разработками и установить выдвижные блоки розеток, например, непосредственно в рабочий стол или столешницу. Вариант очень хороший и самое главное, что он практически не занимает места. О нем и поговорим в этой статье. Вместе с сайтом stroisovety.org мы ответим на следующие вопросы: где применяются выдвижные розетки, какими они обладают преимуществами и недостатки и как выполняется их самостоятельная установка?
