Водоснабжение загородного дома из колодца: специфика обеспечения частных домов колодезной водой

Делаем гидроизоляцию сооружения

Подведение водоснабжения от колодца или скважины к даче или загородному дому требует обязательной гидроизоляции водозаборного сооружения. Это необходимо сделать по нескольким причинам:

  • Прежде всего, со временем из-за нарушения герметизации швов в любой колодец могут начать попадать загрязнённые грунтовые воды (верховодки), сточные, талые и осадочные воды, продукты разложения органики, грунтовые соли и щёлочи, химикаты, бактерии. Такие протечки могут привести к тому, что воду из колодца нельзя будет использовать для питья. То же самое касается и скважины.
  • Дополнительная гидроизоляция стенок бетонного колодца поможет защитить конструкции от разрушения под действием грунтовых кислот и солей.

Наружную гидроизоляцию бетонных колец нового колодца можно сделать на этапе его строительства обмазочным способом и несколькими слоями рубероида или при помощи проникающих составов. Старый колодец откапывают на глубину 3-4 м и изолируют с внешней стороны рубероидом на гудронных мастиках.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Гидроаккумулятор

Многие схемы подвода воды от колодца к дому подразумевают использование гидроаккумулятора. Так никаких проблем с подачей воды в дом не будет. Использование гидробака позволит насосу работать с меньшими нагрузками. Прибор будет автоматически отключаться при наполнении гидробака и включаться при падении уровня воды в баке ниже определённой отметки.

Гидроаккумуляторы делятся на накопительные и мембранные. Мембранные агрегаты небольшого размера и нужны для поддержания необходимого давления в трубопроводе. Накопительные баки очень большие и тяжёлые. Зато при отключении электроэнергии воды в таком баке хватит на сутки.

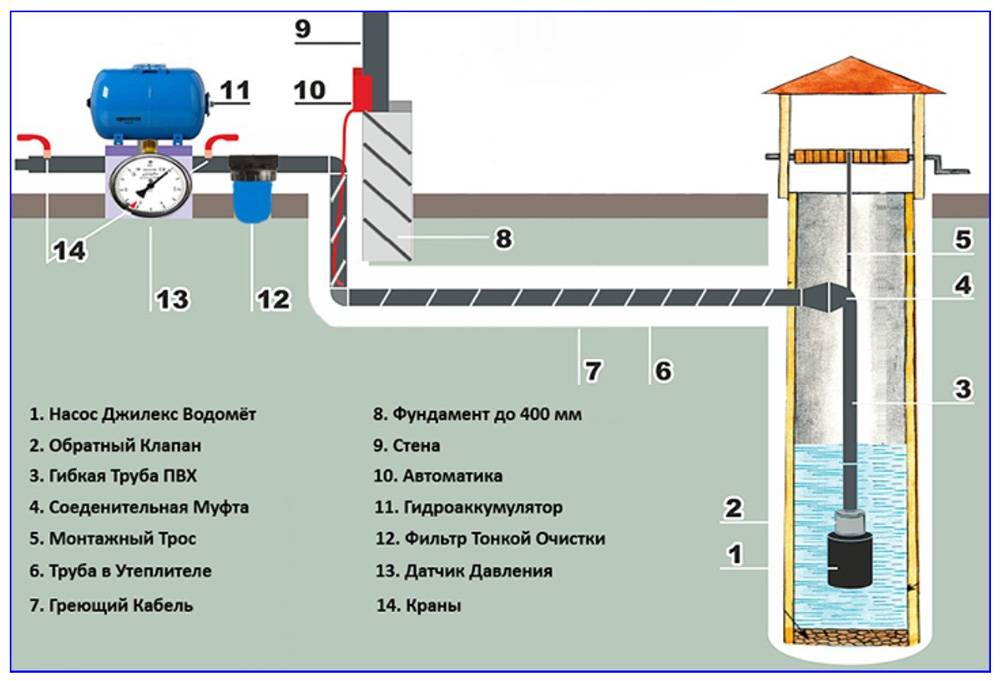

Схема водоснабжения дома из колодца

Функциональные детали колодезного водоснабжения идентичны комплектующим других разновидностей локальных систем и представлены следующими элементами:

  • собственным колодцем, используемым в качестве автономного источника;
  • помповой станцией, предназначенной для подъема на поверхность и подачи воды в дом;
  • накопительным баком или гидроаккумулятором;
  • внешней подающей магистралью;
  • подготавливающей системой;
  • внутренним трубопроводом;
  • автоматическим блоком управления, отвечающим за работу оборудования.

Отличия между различными методами устройства индивидуального водоснабжения начинаются с момента выбора насосного агрегата и определяются временем проживания на приусадебном участке.

Рассмотрим подробнее основные элементы трубопровода схемы с гидроаккумулятором, соединяющие колодец с жилыми помещениями. Базовым механизмом для подачи воды является глубинная или поверхностная помпа. Для ее подвешивания используется стальной трос с прикрепленным кабелем электрического питания. Для поставки жидкости в дом предусмотрено подключение насоса к магистральному трубопроводу. Разводка внутри частного строения предназначена для распределения по требуемым точкам.

Накопительный резервуар и котел отопления размещают в отдельном техническом помещении. Гидроаккумулятор предотвращает возможный гидроудар конструкции, с помощью реле отслеживая изменения показателей давления в системе. Установленный в нижнем положении специальный сливной клапан при необходимости обеспечивает консервацию.

Схема водоснабжения.

Подводка воды к точкам потребления (на кухне, в санузле и пр.) из бойлерной осуществляется с помощью внутренних коммуникаций. Котел отопления целесообразно устанавливать для постоянного обогрева жилых комнат и обеспечения горячего водоснабжения для хозяйственных нужд.

Элементарные расчеты

Итак, схема водоснабжения загородного дома должна быть рассчитана не только на подачу воды во все краны дома, а также точки санитарного узла, но и на полив участка, а также на подачу в баню и другие хозяйственные постройки.

Расчет мощности источника должен вестись с тем условием, что среднестатистическая семья из 4 человек (два взрослых и два ребенка) потребляет около 3 кубометров воды за час – это максимальный показатель, то есть если сразу задействованы все потребители.

Становится понятно, что простая схема водозабора из скважины здесь не поможет. Придется сначала разрабатывать источник, дальше устанавливать насос или насосную станцию, прокладывать трубопроводы, ставить фильтры и так далее. Работы много, но разобравшись с каждым этапом отдельно, все становится на свои места.

Обустройство внутренней системы водоснабжения

Обычно применяют тройниковый или последовательно-коллекторный тип разводки. При открытом монтаже трубы проводят вдоль стен (обычно используют ПП). При скрытой подводке трубы укладывают в штробы и скрывают под штукатуркой, в бетонной стяжке, в подполье.

Разводку начинают от точки ввода (источника подачи воды – насоса, гидроаккумулятора, напорного бака, пр.). Общая труба подачи для снижения потерь давления, имеет диаметр от 1 дюйма. Обязательно монтируют систему грубой фильтрации и запорный кран.

Далее производят разводку труб по выбранной схеме, то есть прокладывают сеть в ванную, на кухню, пр. Если разветвление системы производят на цокольном этаже, там же располагают котел отопления, требуется предусмотреть отдельный выход к агрегату.

При последовательной открытой схеме трубы укладывают выше плинтуса на 15 – 30 см, что позволяет скрыть их сантехприборами. Прокладывая контуры сквозь стены и перекрытия, контуры защищают от повреждений с помощью обсадной трубы или специального манжета. Фиксация элементов магистрали производится с использованием клипс, пластиковых и металлических хомутов.

Плюсы и минусы «колодезного» варианта

Перед началом такого масштабного проекта следует оценить его плюсы и минусы. Помимо относительно низких затрат на сооружение, стоит отметить возможность использовать колодец даже при отключениях электроэнергии, просто набирая воду ведром. Кроме того, для колодца не нужны разрешения, его можно просто выкопать в подходящем месте.

Но не стоит оставлять без внимания и некоторые проблемы, связанные с водоснабжением из колодца. Вода в верхнем горизонте редко бывает высокого качества, что неизменно скажется на работе оборудования. Для технических нужд она вполне приемлема, но для питья и приготовления пищи обычно не пригодна.

Чтобы обеспечить дом чистой водой, придется выкопать довольно глубокий колодец. В отличие от скважины колодец нуждается в регулярной чистке, которую следует проводить один-два раза в год. Чтобы повысить качество колодезной воды, рекомендуется установить систему надежных фильтров.

Колодец с деревянной рубленной шахтой

Рубленный ствол водяного колодца

Бетонные кольца в строительстве колодцев

Колодец с выложенной бутовым камнем шахтой

Сооружение колодца из бетонных колец

Опалубка для отливки бетонных колец

Внутренняя сеть водоснабжения дома

Фильтры тонкой и грубой очистки

Загрязнение паводковыми и сточными водами – знакомая проблема для множества владельцев колодцев. Чтобы ее избежать, понадобятся особые защитные меры. Еще одна проблема – сезонное изменение уровня грунтовых вод, оно может быть очень значительным.

Иногда появление на участке колодца изменяет характер пролегания грунтовых вод под поверхностью участка таким образом, что может появиться угроза для целостности фундамента. Чтобы предупредить такую проблему, стоит проконсультироваться со специалистом или обсудить ситуацию с соседями, у которых колодец уже есть.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

  1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
  2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
  3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
  4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Водоснабжение частного дома из колодца — варианты

Чтобы организовать автономное водоснабжение из колодца, понадобится электронасосное оборудование для водного забора. Применять механизмы в виде ручных насосов и прочих приспособлений непрактично и не слишком разумно в силу того, что простейший вибронасос можно приобрести на рынке всего лишь за 20 у.е.

Прочее оборудование также относительно недорого, к примеру начальная стоимость насосной станции с гидроаккумулятором, реле и манометром отсчитывается от 100 у.е.

Также собственнику придется прокладывать наружный и внутренний водопровод из различного вида труб, если использовать полимеры, их стоимость также относительно невысока.

Системы с накопительной емкостью

Учитывая относительно невысокий дебит колодца, возможности непрерывного выкачивания из него воды ограничены. Поэтому применение накопительных емкостей, где закачка происходит периодически в небольших объемах, как нельзя лучше подходит для неглубоких со слабым напором колодцев.

Накопительная система водоснабжения частного дома из колодца включает в себя электронасос и бак объемом около 200 л на верхнем этаже или чердаке, связанных друг с другом трубопроводом. От резервуара отходит внутридомовой водопровод, направляющий воду к точкам разбора.

Система с накопительным баком работает по следующему принципу. Электронасос, погруженный в колодец водоснабжения (обычно это недорогая вибрационная помпа) при включении начинает подавать воду в емкость на чердаке. В баке установлен поплавковый выключатель, последовательно подсоединенный к кабелю электропитания насоса. Как только резервуар наполняется водой, поплавок поднимается, контакты цепи питания помпы размыкаются, и она прекращает закачку.

Рис. 4 Водоснабжение частного дома из колодца с баком и повышающей напор станцией

При водном потреблении собранные в баке запасы расходуются, уровень воды понижается и поплавковый выключатель опускается. Контакты внутри него замыкают цепь питания насоса, он включается и снова начинает качать воду.

Если конструкция дома не позволяет установить накопительный бак вверху на чердаке, можно опустить емкость вниз или закопать под землей. При этом для подачи воды во внутренний водопровод понадобится дополнительный поверхностный электронасос или станция.

Существует вариант установки накопительного резервуара внизу, при котором можно обойтись без дополнительного электронасоса. Однако в этом случае придется приобрести дорогой гидроаккумулятор большого объема и накачивать в него воду насосом через реле давления, которое отключит водоподачу при достижении заданного напорного порога.

Система с накопительным баком сможет лишь обеспечить напор около 1-го бара при высоте расположения резервуара в 10 м над уровнем водозаборных точек. Однако имеется выход из существующей ситуации, и он заключается в установке дополнительного повысительного электронасоса в водопроводную магистраль.

Еще один недостаток накопительного бака на чердаке помимо забора полезной площади — вероятность затопления дома при неисправности внутреннего поплавкового выключателя. Вариант решения проблемы — использование вверху емкости сливного шланга, выходящего на улицу.

Рис. 5 Водоснабжение частного дома из колодца с гидробаком

Водоснабжение с гидроаккумулятором

Автономная система водоснабжения из колодца без накопительной емкости рассчитана на непрерывное пополнение водных запасов во время водопотребления и подходит для колодезных источников с высоким дебитом. Она включает в себя глубинный или поверхностный насос, напорное реле, манометр и аккумуляторный бак.

Функционирование автономной гидроаккумуляторной системы происходит по следующему принципу. Включенный электронасос нагнетает воду в трубопровод и гидравлический аккумулятор, представляющий собой бак из металла с эластичной мембраной. После наполнения водой гидробака, она давит на мембрану подключенного к нему реле давления, внутри его происходит размыкание контактов и цепь питания насоса прерывается. Обычно верхний порог отключения реле в частных домах устанавливает на уровне 2,5 бара.

При водопотреблении напор в магистрали падает, и когда он достигает порога включения реле (примерно 1,5 бара), на электронасос снова подается электропитание и происходит закачка воды. Процесс периодически повторяется, временной интервал между циклами определяется объемом гидробака.

Благодаря гидробаку с эластичной мембраной, трубопровод не подвержен сильным гидроударам, а собранный в резервуаре водный объем гарантируют некоторый запас при отключении электроэнергии.

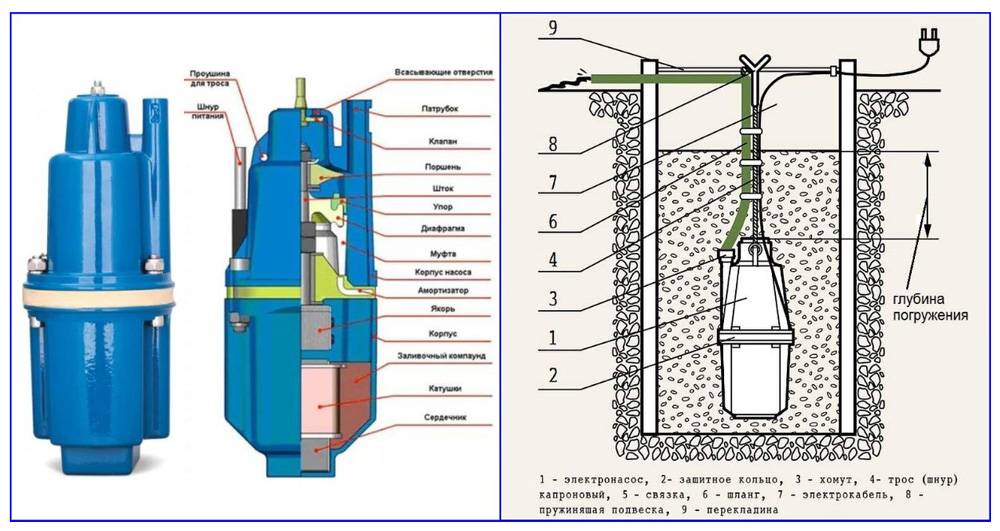

Рис. 6 Типовая вибрационная помпа и схема ее установки

Виды системы водоснабжения дома

Водопровод от колодца в дом можно организовать двух видов, все будет зависеть от сезонности его использования. К примеру, если дача эксплуатируется только в теплое время года, то сооружать стационарную водопроводную сеть нет смысла, можно обойтись малыми средствами.

Для этого придется установить в колодец погружной насос, который будет соединен с водопроводной разводкой труб внутри дома обычным шлангом. Осенью насос поднимается из колодца, шланг опорожняется, сворачивается и вместе с насосом складируется в кладовку или сарай. Весной вся система заново подключается и проверяется на предмет работоспособности.

Элементы колодезного водопровода

Стационарный водопровод из колодца – это жесткая трубная разводка от источника воды до потребителей (кранов и смесителей) с установкой фильтров, накопительного бака и так далее. То есть, это полноценная система водоснабжения, которую можно эксплуатировать и зимой, и летом.

Есть еще одно разделение схем водоснабжения из колодцев в зависимости от используемого насосного оборудования. Могут использоваться или погружные насосы, или поверхностные. Первые устанавливаются внутрь колодца прямо в воду, вторые располагаются на поверхности, не соприкасаясь с водной гладью.

Погружной или поверхностный насос

Выбор типа насоса

Многих интересует вопрос, какой вариант лучше — поверхностный или погружной?

  • Погружные насосы стоят дешевле поверхностных.
  • Они располагаются внутри колодца, что усложняет контроль над ними.
  • Профилактику и ремонт проще проводить на поверхности. И если это касается погружных моделей, то их придется поднимать из шахты колодца.
  • Поверхностные насосы можно установить внутри дома в месте организации блока водоочистки. То есть, есть возможность не только объединить в одном месте все элементы водопроводной сети, но и не заниматься утеплением ее элементов.
  • Погружные модели устанавливаются в воду, поэтому их не слышно в процессе работы. Даже самые качественные и брендовые поверхностные модели работают с шумом, поэтому их рекомендуется устанавливать в помещениях, которые расположены подальше от жилых. При этом рекомендуется монтаж производить на дощатую поставку, которая будет играть функции своеобразного гасителя шумов.

Два варианта использования разных насосов

Утепление

Перед тем, как завести воду из колодца в дом, необходимо устроить термоизоляцию для подводной трубы (при эксплуатации в зимние месяцы). Однако при сезонном использовании также желательно принять минимальные меры по защите труб от промерзания. Для этого:

  • траншея прокладывается на 20 см ниже уровня промерзания грунта (уточнить глубину для своего региона можно по карте. При этом для возможности слива воды из системы водоразбора траншея выполняется с уклоном (2…7 градусов) от жилья к колодцу;
  • используются не металлические, а пластиковые или металлопластиковые трубы;
  • труба подачи прокладывается не непосредственно в траншее, а в технологической трубе;
  • дно траншеи и пространство вокруг трубы засыпается гравием, керамзитом или другим утеплителем в виде гранул или крошки (пенопласт). Толщина «подушки» под трубы для средней полосы РФ составляет 30…50 см;
  • поверх траншеи укладывается плитный утеплитель, одновременно защищающий трубу от ударов и давления грунта.

Другой вариант защиты труб от промерзания – устройство обогреваемого трубопровода. Дополнительные расходы на энергоснабжения компенсируются гарантированной сохранностью водопровода даже при сильных морозах.

Этап 3. Подводим трубопровод к помещению и делаем разводку

Трубопровод от колодца в дом обычно проводят под полом, для этого придётся немного подкопать фундамент. Если такой вариант невозможен, пробивается отверстие в стене дома, ведущей в техническое помещение или подвал.

После ввода системы к ней подсоединяется реле, а уже к нему – насосный кабель. Специалисты рекомендуют не доверять слепо заводским настройкам датчика, а всё перепроверять самим. На реле давления устанавливается кран, являющийся переходником для разведённых по всему дому труб.

Можно выбрать самый простой вариант и произвести последовательную разводку водопроводной линии в доме через тройники. Только он больше пойдёт для проживания небольшого количества человек в доме, так как при одновременном открытии двух и более кранов давление в системе будет распределяться неравномерно.

Коллекторная схема подключения дома к колодезному водопроводу считается более удобной. Так как вода к каждой точке будет подаваться отдельно, это позволит избежать перепадов давления в системе.

Разводка труб водоснабжения

Разводка представляет собой заведение труб ко всем необходимым участкам, где будет потребляться вода. При параллельной схеме разводки сначала нужно подсоединиться к источнику. При этом в колодец опускается насос. Труба монтируется к агрегату с помощью хомута. Затем магистрали протягиваются к постройке до накопительной емкости. При этом гидроаккумулятор применяется не всегда.

Вариант разводки для санузла

Установка гидроаккумулятора осуществляется, как правило, в самом высоком, но при этом легко доступном месте. За баком фиксируется тройник с запорной арматурой. При этом с одного выхода выполняется прокладка до водонагревательного устройства, а с другого до коллектора холодного водоснабжения. Водопровод может оснащаться специальным фильтром. Фильтры устанавливаются до коллекторов с холодной и горячей водой. От них осуществляется разводка к точкам потребления воды.

Тройниковая и коллекторная разводка

Выполняя разводку труб, следует учитывать следующие правила:

  • трубы нужно провести, обходя строительные перегородки. Если приходится тянуть магистраль через стену, то используется специальный стакан;
  • детали должны располагаться на расстоянии примерно 25 мм от поверхностей стен;
  • если в водопроводе предусмотрен сливной кран, то в его направлении следует выполнить небольшой уклон;
  • фиксировать части водопровода к стенам следует при помощи клипс. Они должны размещаться с промежутком в 2 метра.

Наружный и внутренний водопровод

Для водоподачи из колодца в дом трубы прокладывают под землей, при этом нет альтернативы трубопроводам из полиэтилена низкого давления (ПНД).

ПНД-трубы для водопровода черного цвета изготавливают из первичного полиэтилена, они имеют на боковой оболочке синюю полосу. Их размер задается наружным диаметром, самые популярные из которых — 25 и 32 (на 1 и 1 1/4 дюйма).

Соединения ПНД трубопроводов производят при помощи компрессионных фитингов, выполненных из того же полимерного материала.Современные фитинги имеют широкий выбор переходных муфт, отводов, тройников. У них стандартная трубная резьба, которая отлично стыкуется со стальными.

Самый быстрый, экономичный, надежный и долговечный вариант прокладки внутреннего водопровода в частном доме — использование полипропиленовых труб.

Выбор других материалов для прокладки внутреннего трубопровода, к примеру, таких металлов, как медь, нержавейка, приведет к существенному удорожанию и непрактичности водопровода. Эти материалы используют в основном для прокладки отопительных магистралей.

А другие виды полимерных труб, в основном сшитый и армированный полиэтилен (металлопластик) дороже в монтаже из-за высокой стоимости обжимных фитингов и необходимости использования специального инструмента.

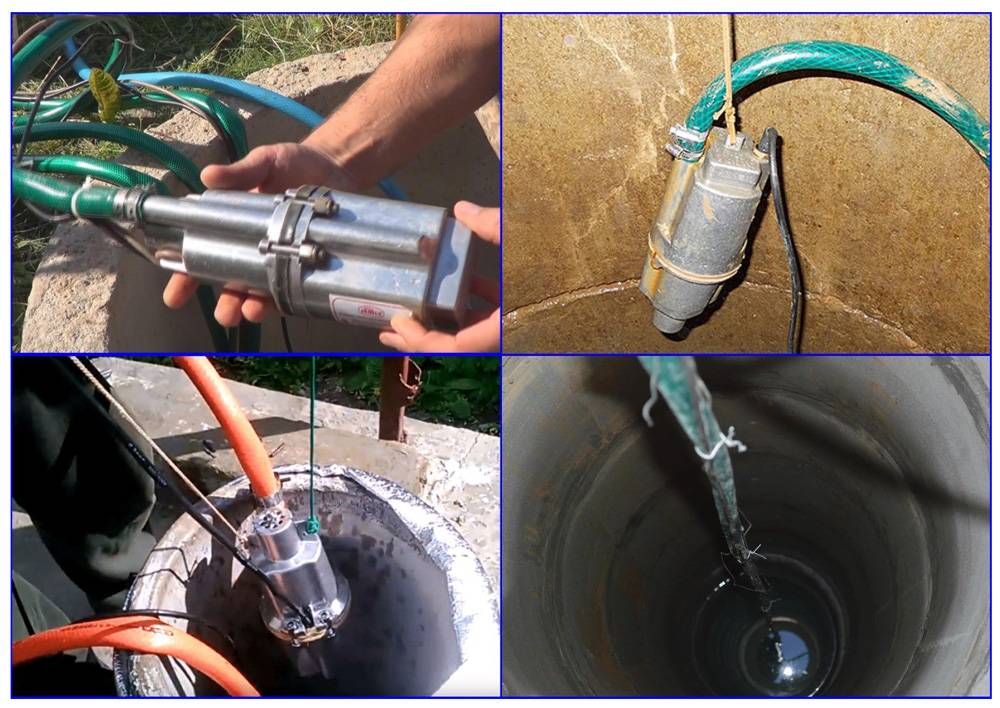

Рис. 10 Применение вибропомп в колодцах

Осуществление водоснабжения

Организация обеспечения дома колодезной водой происходит поэтапно:

Схема выполнения водоснабжения

  • Следует выкопать траншею от источника воды к дому. Глубину траншеи выбирают в зависимости от толщины промерзания земли в этой местности, она не должна быть меньше 1,8 метра.
  • Проделайте отверстие у основания колодца. Его можно сделать при помощи кувалды, потом это отверстие заливают раствором.
  • Затем нужно поместить в водный источник трубу либо гибкий шланг, который следует заранее прикрутить к насосу одновременно с обратным клапаном. Глубина опускания шланга должна равняться обычной глубине забора воды в этом регионе.
  • В траншею прокладывают пластиковую трубу, рядом с которой – насосный кабель. В основном, кабель бывает около 40 метров в длину.
  • Проложив трубы и кабель, приступайте к осуществлению соединения. Процесс соединения труб производится исходя из их вида и материала производства.
  • Трубы из металла соединяют при помощи сварки, пластиковые трубы можно соединять разными способами.

Делаем подводку труб

  • Подведя систему, осуществляем подсоединение к ней реле. В обязательном порядке проверьте настройки прибора, не доверяйте заводским стандартам. Кроме того, к реле следует присоединить кабель насоса. На крышке реле указывается метод подсоединения к нему этих частей.
  • Затем приступаем к подключению к сети насосного кабеля. Советуем для этого раньше произвести установку отдельного автомата и розетки.
  • На реле устанавливается кран в качестве переходника для труб, которые разводятся по всему зданию.

https://youtube.com/watch?v=xv3tucg4ILk

Разводим трубы по всему помещению

Проведя трубу от колодца в здание, следует осуществить внутреннюю разводку труб, которые поставляют воду в установленное место.

Для осуществления продуктивного решения задачи нужно следовать таким рекомендациям:

  • Установите кран для вывода воды в нижней части системы. Это пригодится при выполнении работ по профилактике и ремонту, при которых нужно будет произвести слив воды из системы.
  • Сантехнический элемент (унитаз) не подсоединяйте к системе при помощи пластиковой трубы, поскольку из-за перепада давления такую трубу может сорвать.
  • Также перепады давления могут навредить стыкам труб во всей трубопроводной системе, поэтому нужно тщательно соединять трубы.

Использование накопительного резервуара

Этот способ подачи воды используется довольно часто:

Пример обустройства в подвальном помещении

  • Для этого в самой высокой точке дома устанавливается накопительная емкость. Это может быть чердак или верхний этаж дома. Колодезная вода с помощью насоса перекачивается сначала в резервуар, а затем подается во все точки водопотребления. При этом подача осуществляется естественным ходом.
  • Датчики верхнего и нижнего уровней корректируют объем воды и работу насосного оборудования. Даже если дом на некоторое время отключен от электрического снабжения в силу каких-либо обстоятельств, данная система сохраняет свою работоспособность. Пока есть вода в накопительном баке, работа будет продолжаться без изменений.
  • Эту удобную и экономную систему можно сделать самостоятельно, имея некоторые инженерные знания. В зависимости от потребностей необходимо приобрести накопительную емкость объемом от 50 до 300 л. Следует сделать свободный доступ к системе накопления воды, одновременно оградить доступ детей и животных. Поскольку бак устанавливается в самом высоком месте дома, то нужно рассчитать нагрузку на перекрытия и при необходимости укрепить их. Жесткость перекрытий необходимо усилить исходя из расчетных данных поверхностной нагрузки.

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

  1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
  2. Манометр служит для контроля за давлением в водопроводной сети.
  3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
  4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
  5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.
