Монтаж водостока своими руками из канализационных труб

Дачный домик можно оборудовать системой водостока, изготовленной из обычных канализационных труб. Посмотрим, как это делается.

Шаг 1. Труба длиной 4 м, имеющая достаточно большое сечение (около 110 мм), разрезается вдоль на две половины. Удобнее всего это сделать болгаркой.

Труба разрезается пополам

Шаг 2. Половинки труб соединяются между собой и скрепляются саморезами.

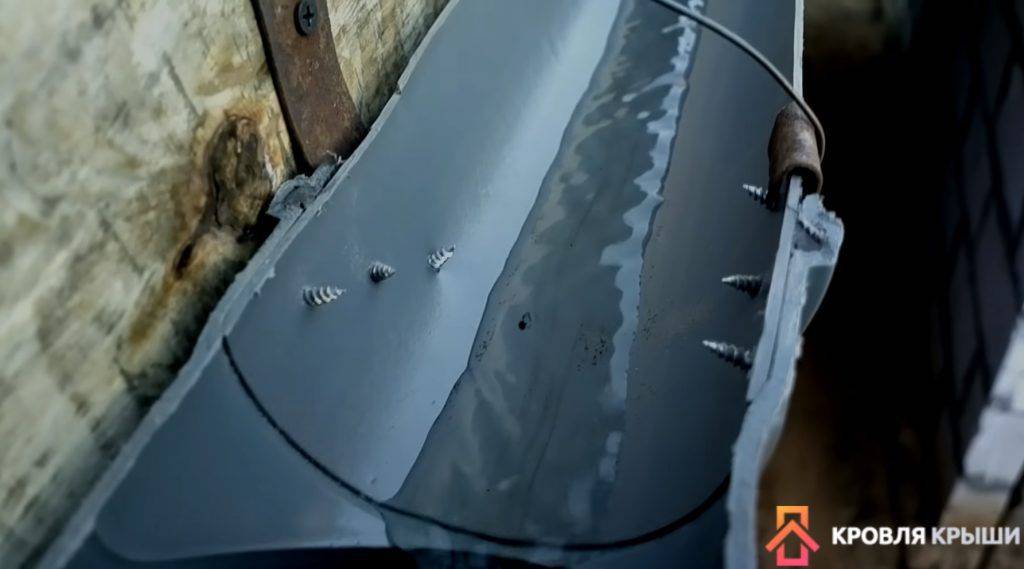

Соединение половинок трубы

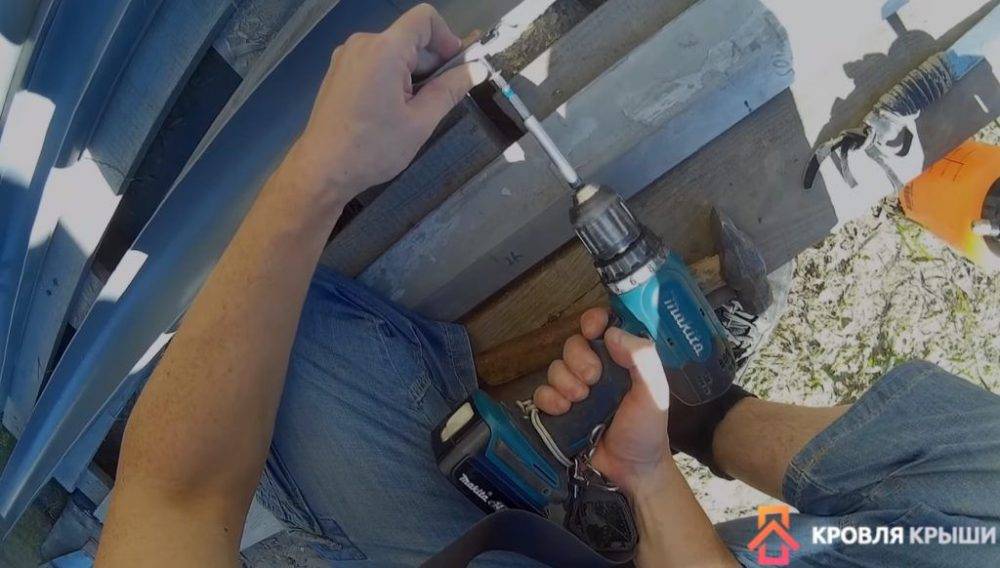

Для крепления используются саморезы

Шаг 3. Производится формирование сливной воронки. Для этого соединяются отрезок трубы и крестовина с коленом. После фиксации наносится разметка посередине трубы с продолжением на крестовину. По разметке производится распил собранных элементов.

Формируется сливная воронка

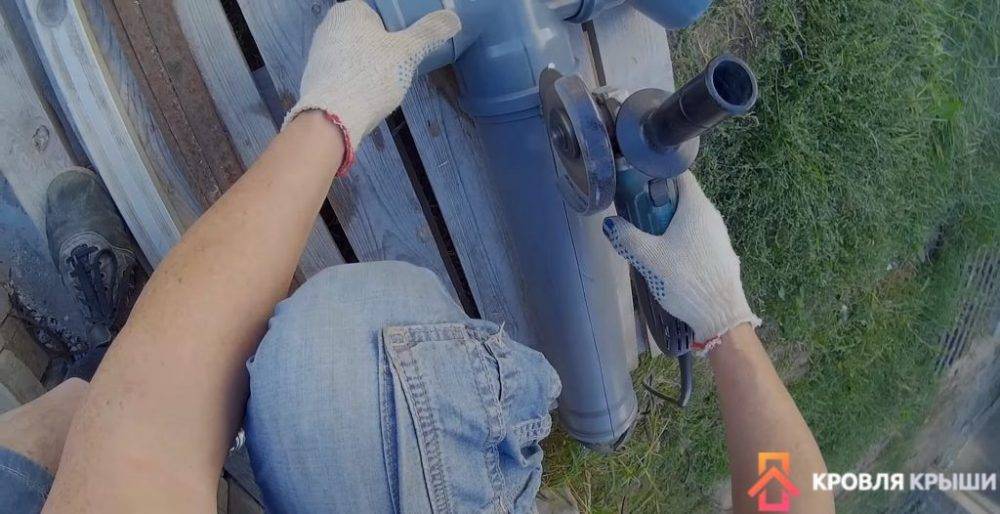

Распил элементов

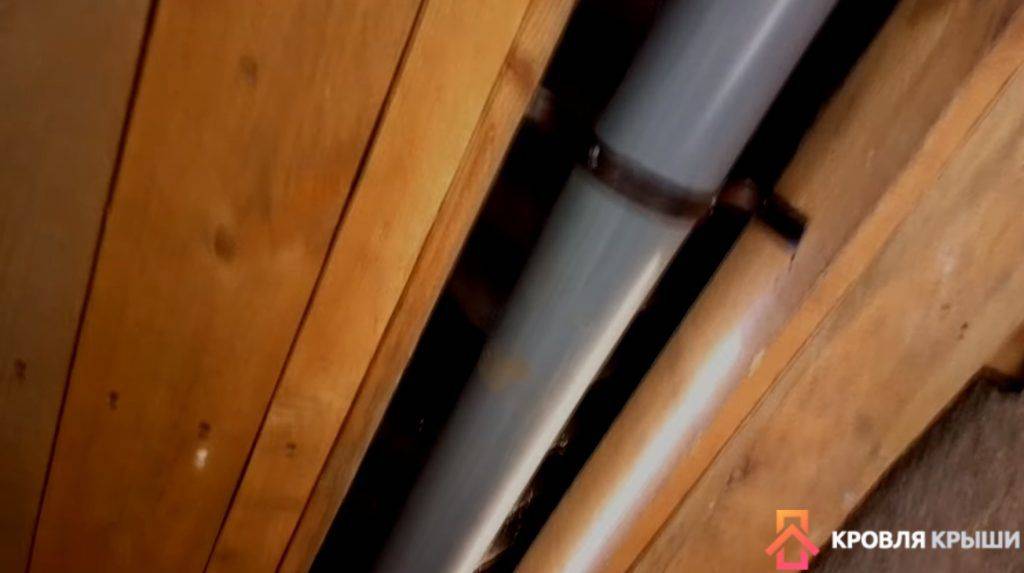

Шаг 4. Для фиксации желобов под кровлей можно использовать заводские кронштейны либо сделать их самостоятельно из металла. Они прикручиваются к импровизированным желобам.

Кронштейн прикручивается к желобу

Шаг 5. Монтаж желоба производится вдоль ската кровли.

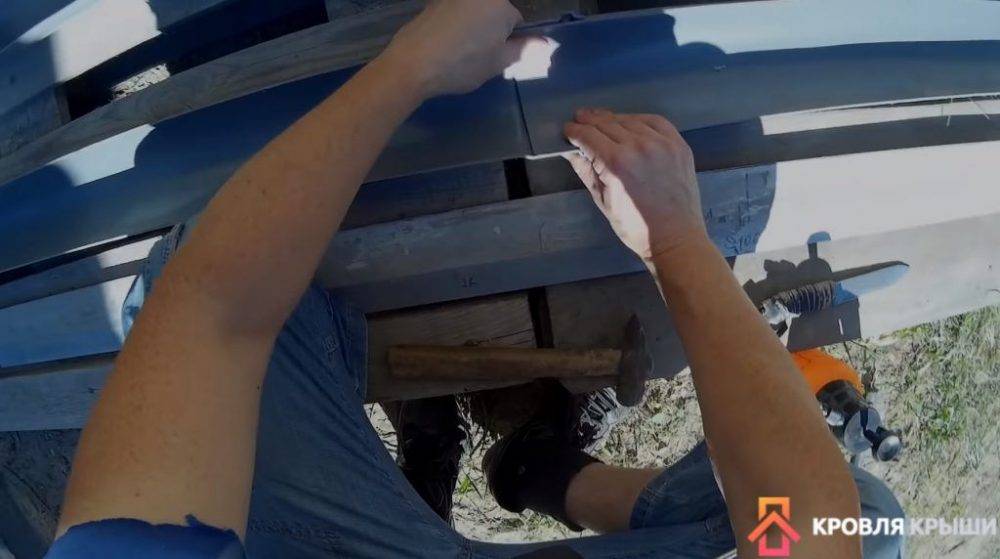

Желоб монтируется вдоль ската кровли

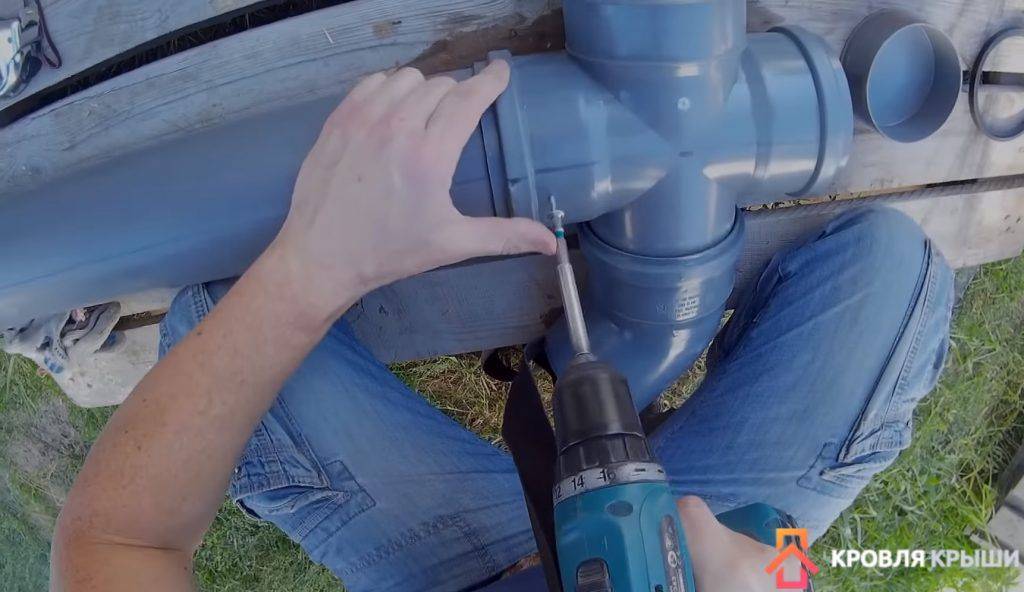

Шаг 6. Производится сборка трубы стока, присоединение ее к желобам и фиксация на стене строения.

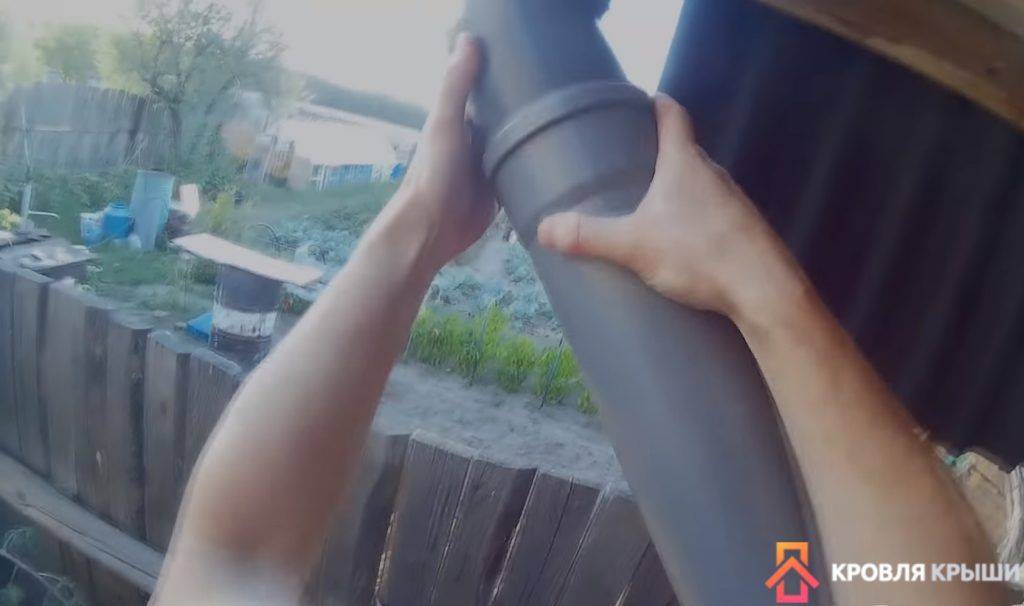

Сборка сточной трубы

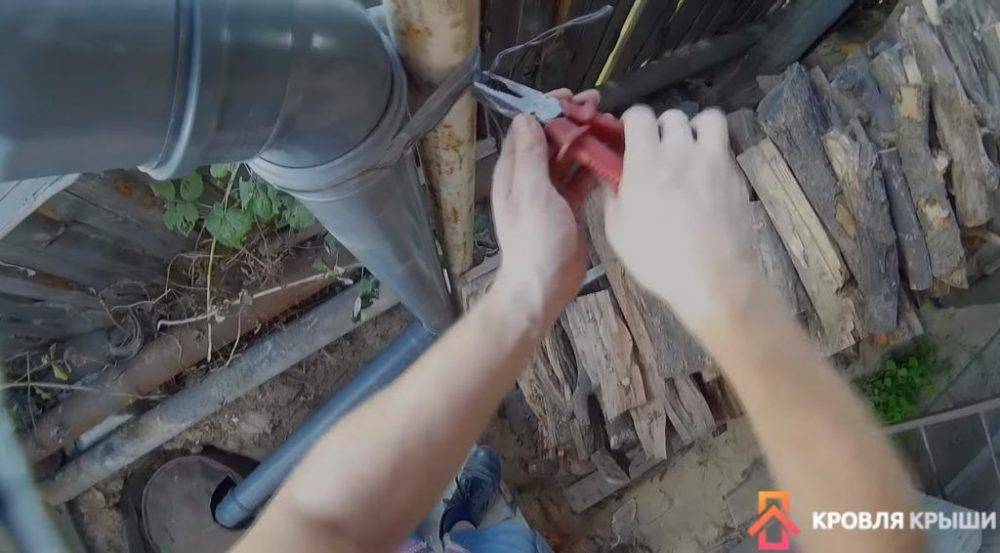

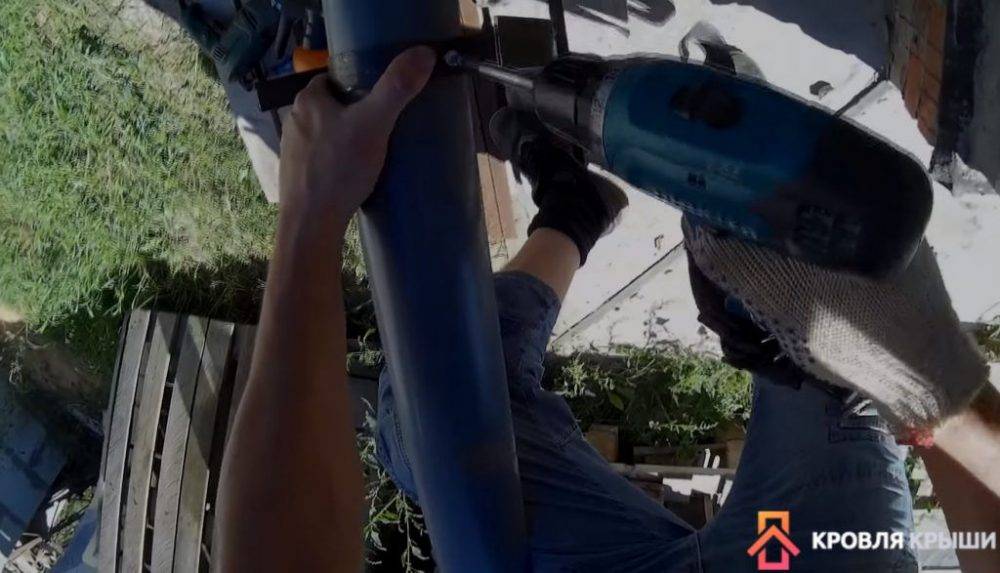

Крепление сточной трубы

Проверка водосточной системы на предмет работоспособности

Видео – Создание водостока из труб

Установка системы стока для кровли не так сложна, как кажется сначала. В строительной сфере есть гораздо более трудоемкие и затратные по времени мероприятия. Здесь же при желании можно довольно быстро управиться с обеспечением правильного стока воды с крыши.

Водосток из пластиковых бутылок своими руками

Еще одним вариантом водостока – из пластиковых бутылок. Это звучит интересно и интригующе, ведь таким способом можно хорошо сэкономить. Стоит разобраться, какая тара будет актуальна в работе:

• бутылки должны быть одного размера и формы (цвет тоже лучше взять одинаковый);
• обязательно подберите только ровные бутылки.

Далее соберите следующие инструменты:

• для того, чтобы разрезать бутылки- нож или ножницы;
• степлер, чтобы соединять необходимые элементы;
• проволока, выступающая в роли крепления желоба;
• шило/паяльник, для того, чтобы делать отверстия.

На самом деле, создать самостоятельно такую систему не сложно, главное правильно рассчитать размеры и составить правильную схему.

Сама работа осуществляется в два этапа:

1. собирают и закрепляют на самой крыше жёлоб;
2. собирают трубы.

Начните собирать желоб. Для этого вы срезаете дно бутылки и ее горлышко, у вас получится цилиндр, после чего разрежьте его на две ровные части (вдоль). Когда вы соберёте нужное количество бутылок, необходимо начать сбор. Стоит понимать, что детали нужно соединять только внахлест шириной 1.5 см.

Система, которая имеет вертикальное положение, тоже делается из труб – срезать дно и горлышко так, чтобы бутылка была слегка заужена. Просто вставляете одну бутылку в другую. Логично, что воронка тоже делается из бутылки пластиковой, а точнее из ее горлышка.

Водосток из пластиковых бутылок

Схема монтажа

Преимуществом такого водостока – это дешевизна, но минус в том, что такая система не прослужит вам больше одного года. Многие дачники предпочитают такие системы, так как они вполне надежно справляются со своими задачами.

Как рассчитать материал для водостока.

Во время покупки деталей для системы, можно обратиться к консультантам в магазине, либо сделать расчеты самому.

Наружный тип конструкции включает подвесной либо настенный желоб горизонтального типа, сливы, трубы вертикально расположенные, детали для соединения.

Подсчет нужного количества деталей начинают с определения числа желобов. Их общая длина должна быть равна сумме длин всех кровельных скатов.

Воронки для системы монтируют на расстоянии десяти метров друг от друга. Имея длину скатов, считают количество воронок.

Сколько воронок, столько будет труб в системе. Длина трубопроката вычисляется соответственно, как расстояние от земли до кровли.

Особенность архитектуры здания определяет наличие поворотов и их количество. От длины трубопроката зависит число хомутов. На каждом участке вертикальной трубы устанавливается минимум один хомут.

По длине желобов вычисляют, сколько кронштейнов надо, учитывая, что одна деталь необходима для одного метра желоба.

Виды вариантов соединения

С целью компенсации расширений в системах применяют соединения двух типов:

• клеевое,
• бесклеевое.

При бесклеевом варианте используются резиновые уплотнители, которые прокладывают на стыках с муфтами, воронками, на угловых элементах, обладающих маркировкой «устанавливать до отметки» и показывающих установку края желоба.

При клеевом варианте соединения используют специальные компенсационные элементы. В ходе сборки системы применяют клей-расплав, который выполняет не только соединительную, но и герметизирующую функцию. Клеевые системы нуждаются в особом внимании к протяженности водостока.

Если длина желоба составляет больше 12 метров, то в систему рекомендуется включать дополнительные компенсационные вставки. Здесь также надо учитывать и температуру окружающей среды. При этом пользуются отметками на компенсаторах – в жаркий период необходимо, чтоб маркеры были смещены в направление расширения.

Как выбрать систему водостока

При выборе системы водоотведения с плоской крыши основными критериями выбора, на которые следует обратить внимание, являются такие показатели, как:

1. Технические характеристики – определяют пропускную способность системы водостоков, которая должна обеспечивать отвод воды с поверхности кровельного покрытия при максимально возможном уровне осадков.
2. Материал, из которого изготавливаются конструктивные элементы– определяет сроки эксплуатации системы, а также придаёт определённый внешний вид зданию и сооружению.
3. Возможность выполнения работ своими руками без привлечения подрядных организаций.
4. Удобство обслуживания, связанное с устранением засоров, образующихся в процессе эксплуатации.
5. Соответствие материала конструктивных элементов материалам, используемых в качестве кровельного покрытия.

Конструктивные элементы системы наружного водостока

Как уже было написано выше, у каждого из материалов, используемых при изготовлении конструктивных элементов, есть свои достоинства и недостатки, а именно.

Пластиковые водосточные системы

Достоинствами являются:

• стойкость к воздействию окружающей среды в виде ультрафиолетового излучения и химически активных реагентов;
• широкий диапазон рабочих температур;
• малый вес;
• разнообразие цветовых решений, геометрических форм и размеров.

К недостаткам использования следует отнести такие показатели, как:

• подверженность разрушению при внешних механических воздействиях;
• необходимость периодического обслуживания, выражающегося в замене резиновых уплотнений;
• изменение размеров при температурных колебаниях окружающего воздуха.

Водостоки из пластика востребованы среди индивидуальных застройщиков

Металлические конструкции

Преимуществами подобных изделий являются:

• длительные сроки эксплуатации;
• не поддерживают горение;
• стойкость к внешним механическим воздействиям.

Недостатками можно считать:

• высокая стоимость;
• значительный вес;
• подверженность коррозии при повреждении защитного слоя (для моделей из чёрного металла);
• сложности при выполнении работ своими силами без наличия навыка работы с подобными материалами.

Водостоки, выполненные из металла

Расчет необходимого количества материалов

При покупке водосточной конструкции для крыш консультанты могут помочь рассчитать необходимое количество различных элементов для конкретной системы. Однако сделать это можно и самостоятельно.

Водосточная конструкция в наружном исполнении, которую можно посмотреть на фото, состоит из горизонтального подвесного или настенного желоба, сливов, вертикальных водосточных труб и различных соединительных элементов. При расчете необходимо учитывать площадь и уклон кровли, расположение и количество точек стока воды.

1. Для дач, небольших домов, навесов и беседок из профнастила рекомендуется устанавливать трубы диаметром в 50-75 миллиметров, а желоба сечением в 70-115 миллиметров.
2. Для домов среднего размера – трубы с диаметром в 75-100 миллиметров, а желоба с сечением в 115-130 миллиметров.
3. Для больших домов понадобятся трубы с диаметром в 100-160 миллиметров и желоба с сечением в 140-200 миллиметров.

Расчет количества необходимых деталей нужно начинать с расчета количества желобов, общая длина которых должна соответствовать длине всех скатов кровли.

Водосточные воронки устанавливаются через каждые десять метров, поэтому, зная длину скатов, с которых будет собираться вода, можно легко подсчитать их количество.

Количество водосточных труб должно быть равно количеству воронок. Длина одной трубы должна быть равна расстоянию от крыши до уровня земли.

Количество поворотов рассчитывается индивидуально, так как зависит от особенности постройки.

Количество хомутов зависит от длины труб. Минимум одним хомутом должен быть закреплен каждый участок трубы.

Количество кронштейнов зависит от общей длины желобов, так как на один метр этого элемента понадобится один кронштейн.

Разновидности

Характерное отличие внутреннего водостока от внешнего – место установки, так как монтаж осуществляется внутри сооружения. С одной стороны, такая конструкция дает некоторые преимущества, с другой – она связана со сложностями, так как каждый узел нужно надежно герметизировать, чтобы предотвратить протечки. Количество и диаметр элементов определяет расчет, основанный на определении площади кровли и объема количества осадков. Внутренняя водосточная система бывает двух видов:

• Самотечная. Самотечный вид водостока – наиболее простой вариант, расчет и монтаж которого выполняется без особого труда. В конструкцию входят следующие элементы: воронки, отводящие трубы, стояки. Самотечная система малопроизводительная, она не справится с наплывом воды, которому подвергается крыша во время ливневых дождей, если диаметр или количество элементов не соответствует параметрам, которые показал расчет. Достоинством этого решения является низкая цена.

• Сифонная. Водосток, работающий по принципу сифона, отличается от самотечного большей производительностью. Сифонная водосточная система полностью заполняется осадками, благодаря чему в ней от водоприемной воронки и до выхода в канализацию образуется водный столб. Если в стояке уровень жидкости понижается, то в воронке создается зона разрежения, засасывающая влагу с поверхности крыши. Цена установки водостока такого типа выше за счет стоимость специальных воронок со стабилизаторами потока. Чтобы работа была эффективной, следует выполнить расчет, а также подобрать качественный материал. Преимущество этой конструкции в том, что при быстром передвижении воды каждый узел водостока самоочищается, в независимости от того, какой материал использовался.Водоприемная воронка с стабилизатором потока для сифонного водостока

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
2. Вертикальные водостоки, принимающие воду из лотков.
3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

К_к = (Дл_ж – 30) / 60

К_к – общее количество крюков на 1 линию желоба с заглушками

Дл_ж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

К_к = (Дл_ж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Принципы расчета комплектующих водосточных систем

Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.

Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр) :

• при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
• при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
• при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.

Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части .

При расчетах важно учитывать особенности климата в регионе строительства. Если количество осадков и их интенсивность превышают средние значения, стандартные расчетные параметры требуется пересмотреть в сторону увеличения. Трубы водостока

На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок

Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.

Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).

Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е. между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.

Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.

Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.

Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.

Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

• стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
• дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.

Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.

Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.

Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.
