Как сделать водяной теплый пол своими руками: пошаговое руководство от проектирования до сборки

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

  1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
  2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
  3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
  4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
  5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
  6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
  7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
  8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
  9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
  10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
  11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
  12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Установка водяного отопления

1. Под стяжку.

Самая распространенная технология, и сделать всю работу достаточно просто. Толщина стяжки соотносится с диаметром труб так, чтобы ее превышение над ними было не менее 30 мм (касается образцов пластиковых).

2. В пазы утеплителя.

  • Если это пенополистирол, то своими руками вырезать в нем «канавки», в соответствие со схемой укладки – не проблема. Сверху – тонкая стяжка, потом ламинат, доска паркетная или иное покрытие.
  • Более простой вариант обустройства теплого пола – использование в качестве утеплителя матов из вспененного п/э (есть в продаже). На рисунке – один из примеров. Трубы укладываются между выступами.

3. На черновой деревянный пол.

Технология аналогична предыдущей, и хотя стяжка в данном случае не понадобится, подготовить основу не так уж и просто. Роль выступов на ее поверхности играют деревянные «чушки», которые набиваются в определенных местах, по схеме. Как правило, такой монтаж практикуется в частных домах под паркетную доску или ламинат. Вариант – использование распределительных пластин из алюминия. Хотя своими руками это сделать сложнее.

  • Какой бы толщины стяжка для теплого пола ни была, ее армирование обязательно.
  • Трубы фиксируются специальными хомутами. На рисунке – пример их крепления на пенополистироле.

4. Подключение и опрессовка.

Работа проводится до заливки стяжки и укладки «финишного» покрытия.

  • Все трубы заводятся на коллектор. Остальные нюансы схемы рассматривать бессмысленно, так как их много. Например, как производится регулирование температуры пола, какая автоматика для этого используется (сервопривод или иное). Это отдельная и объемная тема.
  • Процесс опрессовки теплого пола довольно простой. Достаточно небольшого компрессора на 6 – 8 бар. Специалисты рекомендуют довести давление до 4-х, и оставить контур в таком положении до пуска в систему воды.

5. Стяжка.

По этому пункту достаточно нескольких уточнений.

  • Наполнитель для смеси – мелких фракций.
  • Марка бетона для теплого пола – не ниже М300.

Цена за квадратный метр при заказе под ключ:

Вид работыСтоимость, рубли
за м2за единицу образца
Проектирование теплого пола64
Монтаж контура380 – 780
Установкасмесителя2 900 – 3 100
шкафа коллектора
отопительного котлаот 6 900
Пусконаладка системы1 900 – 2 200

Дата: 30 марта 2016

Схема подключения теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещениии

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Технология монтажа своими руками

Производители систем электрического теплого пола дают инструкцию по монтажу. Действуя по ней, можно самостоятельно выполнить укладку, сэкономив денежные средства. Для любого типа обогрева потребуется подготовка основания. Оно должно быть ровным, правильно утепленным, защищенным от влаги.

Монтаж теплого пола с матами

Монтаж электрического теплого пола начинается с составления плана. Необходимо нарисовать схему укладки матов, исключая места, где располагается громоздкая мебель. На этапе проектирования выбирается место для размещения терморегулятора. При высокой мощности системы (маты занимают площадь больше 10 квадратных метров) потребуется отдельная линия от распределительного щитка. Под терморегулятор и провода датчика температуры в стене выполняется вертикальный канал. Устройство контроля размещается на высоте 30-100 см от пола. Под терморегулятор и провода монтируется распределительная коробка.

Пошаговая инструкция

Первый этап работы – подготовка основания. Оптимальный вариант сделать бетонную стяжку. Если уже имеется прочная конструкция, ее необходимо выровнять и очистить. Любой перепад поверхности приводит со временем к поломке нагревательного кабеля. Хороший вариант – залить слой самовыравнивающейся смеси. После высыхания раствора приступают к гидроизоляции. Защитой от влаги послужит обмазочная мастика или жидкое стекло.

Важный этап – теплоизоляция. Потери тепла приводит к большим расходам на отопление. Чтобы экономить средства необходимо уложить качественный утеплитель. Для изоляции основания используют:

  • пенопласт;
  • экструдированный пенополистирол;
  • жесткие плиты минеральной ваты;
  • вспененный полиэтилен.

Толщина слоя зависит от расположения основания. На пол по грунту укладывают утеплитель 100 мм, на межэтажные перекрытия достаточно 30-50 мм. Популярным вариантом стала подложка с алюминиевым покрытием. Фольга эффективно отражает тепловую энергию. Полотна пенофола укладываются встык, проклеиваются металлизированным скотчем.

Укладка матов

Нагревательные маты укладываются по намеченной схеме. Обязательным условием является отступ от стены на 10 см и на 15 см от батарей отопления. При необходимости развернуть мат на 90 или 180° делается разрез по стеклосетке. Нельзя нарушать целостность греющего элемента. По завершению укладки система подключается к электросети для проверки работоспособности. Чтобы оценить результат достаточно 10 минут. Затем электричество отключают и приступают к монтажу плитки. Требуется дождаться остывания проводов.

Укладка водяных полов в помещениях

В практике монтажа систем теплых полов применяются два основных способа укладки контуров обогрева – бетонирование и настильный метод укладки. Но прежде, чем начинать укладку контура нужно произвести некоторые подготовительные работы. От их правильного проведения во многом будет зависеть эффективность отопления.

Работы требующие повышенного внимания при подготовке к монтажу:

  • Предполагается, что владелец знает и понимает как правильно сделать теплый водяной пол, поэтому для долгой и надежной работы используются качественное оборудование и материалы. Они должны быть произведены надежной и известной компанией. Лучше сразу вложить деньги в качественный товар, ведь это разовые траты, но они обеспечат надежность и безопасность.
  • До начала «мокрых» работ все площади под укладку труб отопления делятся на участки 20 — 30 м2. Такое деление необходимо для предотвращения растрескивания стяжки.
  • Необходима тщательная подготовка поверхности под укладку. Она должна быть чистой и ровной.
  • Для предотвращения ненужных потерь тепла на подготовленную поверхность укладывается слой теплоизоляции от 3 до 40 сантиметров. Для этой цели используют специально предназначенные материалы для теплого водяного пола с пазами и углублениями для прокладки и крепления труб.

Создание теплого пола с помощью бетонирования

Перед тем, как делать теплый водяной пол, т. е начинать укладку труб и создавать контур обогрева, нужно установить коллектор в место, которое было определено при создании проекта. Затем производится установка демпферной ленты для компенсации температурных колебаний стяжки. Крепятся трубы или к арматурной сетке или к специальной теплоизоляции для теплых полов, в которой есть пазы и крепления для труб контура.

Укладка производится несколькими способами: змейкой, петлями, спиралью или укладкой типа «улитка». Это основные монтажные схемы теплых водяных полов в квартире или в частном доме. Шаг укладки для разных регионов и внешних условий разный, от 10 до 40 сантиметров. Расстояние от стены помещения до ближайшей трубы контура не менее 8 сантиметров.

После тщательной и аккуратной укладки необходимы испытания в течение суток смонтированного контура. В контур подается вода под давлением 5 – 6 бар и он остается под давление не менее 24 часов. Затем все тщательно и внимательно проверяется на наличие дефектов или протечек. Только после удачного испытания контура начинается заливка теплого водяного пола своими руками, причем с заполненными водой трубами под рабочим давлением. Ни в коем случае нельзя сушить бетонную стяжку подогревом от котла отопления из-за возможного растрескивания. Стяжка должна затвердеть в естественных условиях за 28 дней.

Если планируются теплые водяные полы под плитку своими руками, то в таком случае толщина стяжки должна быть от 3 до 5 сантиметров, а расстояния между трубами контура от 10 до 40 сантиметров. В том же случае, если будет применен ламинат для теплого водяного пола, следует уменьшить толщину стяжки до разумного минимума, а для прочности поверх труб контура уложить армирующую сетку. Сетка придаст жесткость, укрепит конструкцию и уменьшит тепловое сопротивление стяжки.

Настильный способ укладки труб

Если в доме деревянные полы, то устройство теплого водяного пола производится так называемым настильным способом. Этот метод предполагает укладку труб в специально подготовленный настил.

В продаже имеется множество пластиковых модулей с уже подготовленными в них посадочными местами и креплениями под трубы.

Выпускаются и блоки из дерева с продольными каналами и креплениями. При этом методе укладки для уменьшения тепловых потерь на подготовленное основание устанавливается специальная подложка под теплый водяной пол, которая обладает высокими гидроизоляционными и теплоизоляционными свойствами.

Советов и рекомендаций, даже пошаговых инструкций по созданию теплых водяных полов своими руками в Интернете много. Эта тема популярна, несмотря на наличие других систем теплых полов, и потолков – инфракрасных и электрических (укладка специального кабеля в стяжку). Цена за квадратный метр теплого водяного пола среди всех существующих наименьшая. Но следует учитывать, что это очень непростая и ответственная работа, требующая знаний, навыков и умений.

Способы укладки водяного теплого пола

Рассмотрим схему подключения теплого пола. Устройство ТП производят по одной из двух технологий: бетонной (мокрой) или настильной (сухой). Первый вариант предусматривает заливку труб бетонной стяжкой, и в силу своей дешевизны является наиболее популярным.

Второй способ – настильный – обходится несколько дороже, но зато процесс монтажа занимает меньше времени, так как не приходится ждать высыхания бетона. Вместо стяжки формируется настил из прочного материала, в котором и размещаются трубы.

Заливка бетонной стяжкой

При такой технологии ТП приходится дополнительно оснащать распределителями тепла, в качестве которых обычно используются алюминиевые пластины. Для улучшения контакта они прикрепляются к трубам специальными защелками. У наружных стен, где наблюдаются наибольшие теплопотери, пластины укладывают с минимальным шагом, который составляет 150 мм. К середине комнаты шаг увеличивают – здесь он может составлять и 300 мм.

Существует две разновидности настильного теплого пола.

Полистирольный

Настил для такого ТП набирается из полистирольных плит с размерами 1000х300 мм и толщиной 30 мм. Монтаж является предельно простым, так как подрезать плиты пользователю нет необходимости – в них уже имеются пазы для укладки алюминиевых пластин и труб.

Если проект предусматривает покрытие пола линолеумом или керамической плиткой, поверх полистирольного настила нужно уложить влагостойкие ГВЛ толщиной от 10 мм.

Полистирольный настил

Деревянный

В этом варианте настил набирают из полос ДСП с готовыми пазами (модульный настил), либо из реек (реечный). Толщина полос ДСП должна быть не менее 22 мм, а их ширина подбирается в соответствии с расстоянием между трубами и может составлять 130, 180 и 280 мм.

Рейки обычно имеют ширину от 28 мм. И рейки, и модули (полосы ДСП) укладываются с зазором в 20 мм.

Если сверху будет настилаться линолеум, то под него нужно уложить влагостойкие ГВЛ. Паркет или ламинат в такой подложке не нуждаются.

Водяной пол на деревянном перекрытии

Модульный настил применяется при наличии сплошного основания, реечный – при укладке на лаги. Шаг укладки лаг не должен превышать 600 мм (под плитку предельное расстояние составляет 300 мм). Теплоизоляцию размещают между ними, и поскольку нагрузка на нее в этом варианте не передается, можно использовать минеральную вату.

Заливка стяжки на теплый пол

Это завершающий этап. Он состоит из следующего:

  • Устанавливаются металлические маячки на частях из бетона;
  • Раствором цемента фиксируется бетон;
  • Маячки фиксируются саморезными элементами к бетонному основанию. Отверстия подготавливаются заблаговременно и выверены при помощи уровня. Первоначально маячки ставятся от входа. Так высота будет подобрана правильно;
  • Раствор из бетона подготавливается пропорционально. Затем его равномерно распределяют по поверхности полов. Предварительно вода уже должна заполнить трубы;

Система с теплым водяным полом является оптимальной для новостроек наряду с частными постройками.

Монтаж теплого пола: особенности

Один из этапов проектирования включает создание схемы монтажа, которой впоследствии необходимо будет придерживаться, выполняя работы непосредственно на объекте.

Пирог пола с трубами внутри стяжки – оптимальная толщина

В схеме монтажа следует отразить следующие моменты:

  1. План разбивки поверхности основания на несколько участков. Этот этап нельзя игнорировать при заливке стяжки на большой площади, так как температурное расширение в этом случае приводит к ее разрушению. Разбивка на отдельные участки позволяет сформировать между ними температурные швы. При этом один участок не должен превышать 40 м², а помещения Г и П-образной конфигурации разбиваются на участки независимо от их площади.

  2. В схеме монтажа должна быть ссылка на наличие температурных швов, для заполнения которых используют демпферную ленту, элементы из экструдированного пенополистирола или вспененного полиэтилена. Внутри шва трубы помещают в кожух, например в гофру.
  3. В проекте указывают способ, которым будут уложен трубы – это позволит приобрести необходимый материал в определенном количестве. Также отражают способ устройства стяжки – мокрый, полусухой или сухой.
  4. Производят расчет температуры труб – это поможет определиться с чистовым напольным материалом, производитель которого указывает совместимость материала с системой «теплый пол» и его допустимый нагрев. Так, паркет может быть нагрет до 25 градусов – не более.

Принцип укладки в стяжку

#3: Укладка гидроизоляции и утепление

Гидроизоляция необходима как еще один защитный элемент, однако многие этот этап пропускают, так как при использовании некоторых материалов (например, пенополистирола), эффект защиты и так присутствует. Специалисты все же рекомендуют применить хотя бы плотную пленку, чтобы защитить утеплитель от цементного раствора и предотвратить образование конденсата при нагревании.

В качестве гидроизоляции используют рулонный полиэтилен или рубероид, а также наплавляемую изоляцию, требующую нагрева. Рулоны нарезают на куски нужной длины, которые укладывают по всей площади помещения с нахлестом 15-20 см и заворачивают на стены.

Если основанием является бетонная плита, то достаточно мастики – жидкой пропитки, которую наносят кистью в несколько слоев.

Утепление, в отличие от гидроизоляции, обязательный этап, так как именно оно обеспечивает сохранение тепла в помещении, а не обогрев строительных конструкций или грунта под домом. Существует множество традиционных утеплителей, но лучше остановиться на современных, обладающих подходящими характеристиками:

ЭППС обладает отличной износостойкостью, низкой теплопроводностью, влагостойкостью – то есть набором характеристик, идеально подходящих для укладки тёплого водяного пола.

Отличительная черта профильных матов – поверхность с выступами, которые позволяют равномерно укладывать трубы. Расстояние между выступами – 5 см, это удобно для создания контурного шага 10, 15 или 20 см. ППС высокой плотности выигрывает за счет небольшой толщины, но для многих является неподъемным в плане стоимости.

Толщина теплоизоляционного слоя зависит от вида основания:

В качестве крепежа теплоизоляционных плит или матов к основанию используют дюбели-грибки (зонтики, тарельчатые), для фиксации контура на утеплителе – гарпун-скобы.

Порядок монтажа теплоизоляции:

При монтаже второго слоя (при необходимости) плиты следует укладывать по принципу кирпичной кладки, чтобы стыки нижнего ряда не совпадали с швами и стыками верхнего.

Иногда на покрытии из утеплителя остаются щели – их также необходимо заполнить или кусками ЭППС, или монтажной пеной.

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз – на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше – 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя – 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери – рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

  • Пенофол (металлизированный вспененный полиэтилен);
  • Отражающий поролоновый экран, приклеиваемый за радиаторами;
  • Обычная алюминиевая пищевая фольга.

Теплый пол своими руками – герметизация стыков термоизоляции

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение – закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

Различные типы креплений для теплого водяного пола

  1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
  2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
  3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

Укладка водяного теплого пола на пластиковые крепления

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

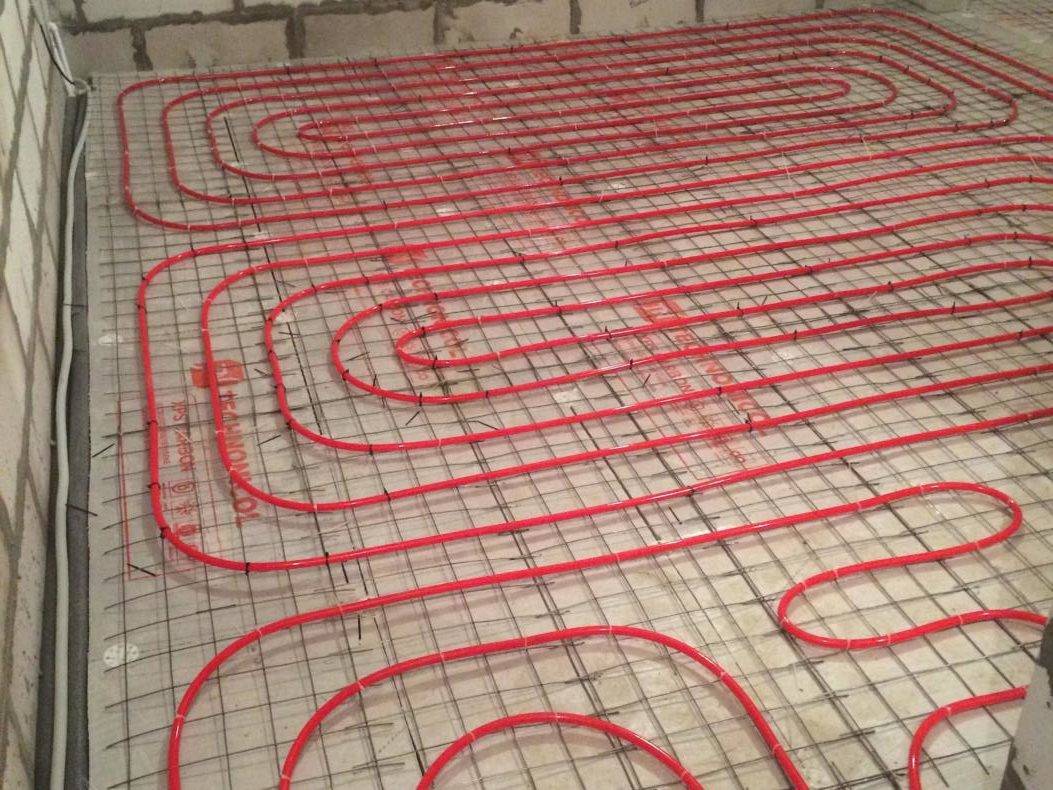

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.
