Водяной насос высокого давления: принцип работы, виды, правила подбора и эксплуатации

Положительные свойства насосов

Приборы, предназначенные для перекачивания воды, работающие при помощи высокого давления, наделены множеством плюсов. Насосы экономят время, если с помощью них поливать огород. Установку насосов для дома просто осуществить своими руками.

Внимание! Любая разновидность насоса требует его использование, придерживаясь инструкции. Разновидности устройств. Водяные устройства имеют различия в задачах, рабочих условиях, методе образования вакуума

Разновидности устройств. Водяные устройства имеют различия в задачах, рабочих условиях, методе образования вакуума.

Принцип действия устройств разного вида одинаковый:

Во время работы прибор образует вакуум в полости устройства, поступающая вода перетекает в специальный отсек из резервуара, чтобы под давлением выйти из него.

Разновидности водяных насосов по принципу действия

Лопастные агрегаты воздействуют на перекачивающуюся жидкость посредством специального колеса. На нем располагаются лопасти, которые направлены в противоположную сторону относительно движения воды. В результате перенесения вращательного момента на вал колеса с вала двигателя между лопастями возникает центробежная сила. Жидкость из функциональной камеры начинает вытесняться, попадая в напорную трубу под высоким давлением.

Лопастной насос может быть представлен одно- или многоступенчатым агрегатом. Первый вариант оснащен одним колесом вращения, а второй – несколькими.

В зависимости от конфигурации рабочего колеса лопастные агрегаты могут быть центробежными, вихревыми или самовсасывающими.

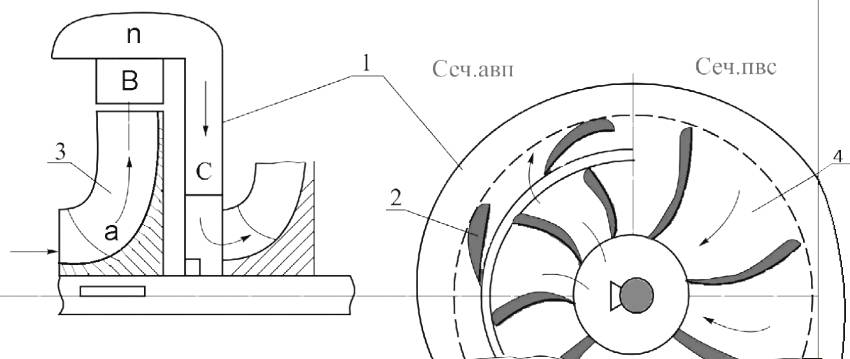

Устройство лопастного насоса: 1 – направляющий аппарат; 2 – лопатки; 3 – рабочее колесо; 4 – межлопаточные каналы

Вибрационный насос для перекачки воды из емкости любого размера и типа оборудован функциональным резервуаром, разделенным посредством пластинчатой мембраны. С одной ее стороны находится полость, заполненная жидкостью, а с другой – вибратор, который приводит тонкую мембрану в движение. Мембрана поочередно изгибается в разные стороны, изменяя функциональный объем полости и внутреннее давление в ней.

При снижении давления происходит разряжение, способствующее открыванию впускного клапана. В это время вода из всасывающего патрубка свободно перемещается в полость агрегата. При смене положения изгиба мембраны на противоположное давление возрастает, интенсивно выталкивая воду через клапан наружу.

По уровню эффективности вибрационные насосы уступают лопастным агрегатам. Они быстрее выходят из строя. К тому же характеризуются высокой степенью вибрации. Однако имеют более низкую стоимость, а также для ремонта агрегата не потребуется больших затрат.

Вибрационные погружные насосы способны поднимать воду на большую высоту

Виды и действие помп высокого давления

Перед решением установить стимулирующее насосное устройство следует оценить состояние трубопровода. Не исключено, что дефицит давления происходит из-за забитых осадком труб. Если выйти из затруднительного положения можно только путем установки прибора, то с их технической спецификой стоит ознакомиться подробней.

Принцип работы помп высокого давления, независимо от варианта рабочего органа и типа конструкции, одинаков. Прибор в процессе функционирования рабочего узла создает внутри полости вакуумное пространство, за счет которого происходит всасывание воды.

За счет создания вакуумного пространства вода «затягивается» из источника в камеру, а затем под действием высокого давления проталкивается через выходной патрубок

В продаже представлены модели универсального типа, подходящие для воды любой температуры, и те, которые можно применять только в холодной либо только в горячей среде.

В зависимости от способа охлаждения работающего мотора агрегаты бывают двух типов: с сухим и с мокрым ротором.

Агрегаты с сухим ротором

Модификации с сухим ротором трудно спутать с мокрыми аналогами. У них асимметричная форма с явным перевесом в сторону силовой части прибора. Дело в том, что двигатель его оборудован крыльчатым устройством охлаждения, т.к. не омывается в процессе работы водой.

Из-за асимметричной формы и смещения оси в сторону мотора «сухие» модели оснащаются консольными приспособлениями для дополнительной фиксации на стене.

Перекачивающие приборы, оснащенные сухим ротором, славятся высоким уровнем производительности и задействуются при необходимости водоснабжении больших площадей

За счет того, что двигатель в таких моделях от гидравлической части отделен на торце оси сальниковым уплотнителем, служат они гораздо дольше «мокрых». Правда, уплотнитель, как и подшипник качения, имеет свойство изнашиваться и нуждается в периодической замене.

По этой причине агрегаты, оснащенные сухим ротором, требуют более частого технического обслуживания и регулярно производимой смазки трущихся деталей. Еще минус — «сухие» приборы шумят, потому место для их установки следует тщательно продумать.

Приборы с мокрым ротором

Проточные агрегаты предполагают охлаждение за счет перекачиваемой воды. При этом ротор устройства помещен в водную среду и изолирован водостойкой заслонкой от статора.

Агрегаты с мокрым ротором отличаются низким уровнем создаваемых шумовых помех. Они часто применяются для систем водоснабжения при обогреве жилых помещений.

Устройства этого типа имеют модульную конструкцию, благодаря чему без труда разбираются на составные узлы при необходимости замены отдельного элемента

Используемые при сборке конструкции подшипники скольжения не требуют дополнительного обслуживания. Однако «мокрые» насосы меньше служат и проигрывают «сухим» агрегатам по параметрам создаваемого давления. Есть ограничения по направлению монтажа — можно исключительно горизонтально.

Существенным недостатком помп этого типа является уязвимость при работе с грязной водой, посторонние включения которой способны вывести прибор из строя.

Самые надёжные производители водяных насосов для подкачки

1. Jemix. Китайский производитель насосного оборудования.
2. Джилекс. Российская фирма, занимающаяся производством водяных насосов.
3. Wilo. Немецкая компания по производству систем отопления, водоснабжения, вентиляции.
4. Valfex. Российский производитель насосного оборудования.
5. Valtec. Крупная итальянская торговая марка, специализирующаяся на выпуске насосного оборудования.
6. Вихрь. Российская компания по производству насосного оборудования и электроинструментов.
7. Grundfos. Датская компания, специализирующаяся на производстве насосного оборудования для коммерческих зданий и частных домов.
8. Unipump. Российский производитель насосов и комплектующих для систем водоснабжения.

Гидравлическая схема

Ранее в тексте приводились рисунки, помогающие понять принципы работы гидравлической системы и её составных частей. Мы старались показать конструкцию на различных примерах и использовали различные типы рисунков. Рисунки, которые мы используем, называются графической схемой.

Каждая часть системы и каждая линия изображается графическим символом.

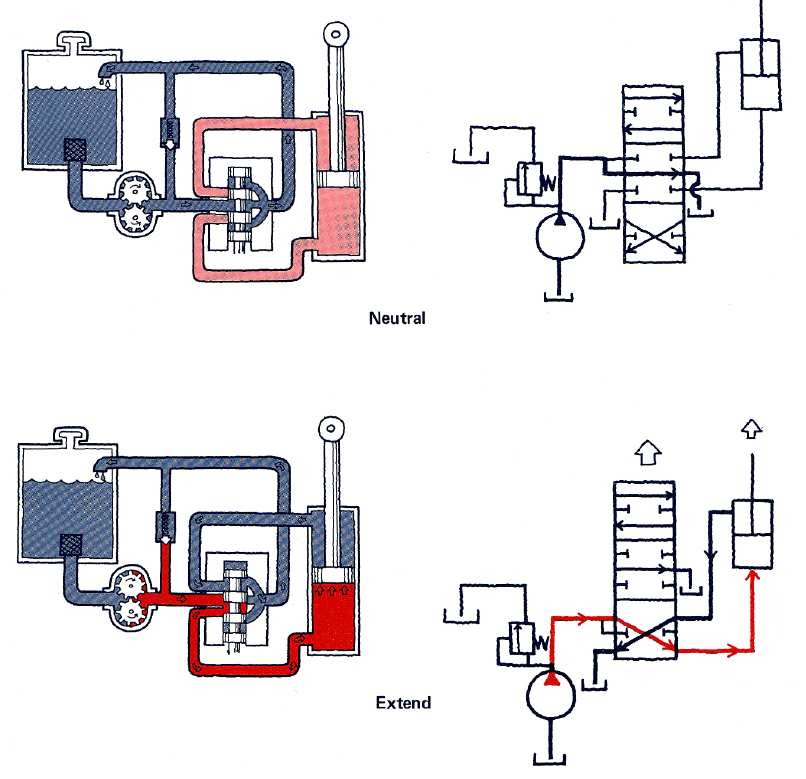

Ниже приведены примеры графической диаграммы.

Важно понять, что назначение графической диаграммы не показать устройство деталей. Графическая диаграмма используется только для показа функций и мест соединений

Классификация линий

Все составные части гидравлической системы соединены линиями. Каждая линия имеет своё название и выполняет свою функцию. Основные линии:

Рабочие линии: Напорная линия, Линия всасывания, Сливная линия

Не рабочие линии: Дренажная линия, Пилотная линия

Масло рабочей линии участвует в преобразовании энергии. Линия всасывания доставляет масло из бака к насосу. Напорная линия доставляет масло от насоса к приводу под давлением для совершения работы и сливная линия возвращает масло от привода обратно в бак.

Не рабочие линии являются дополнительными линиями, которые не используются в основных функциях системы. Дренажная линия используется для возврата в бак лишнего масла или масла пилотной линии. Пилотная линия используется для управления рабочими органами.

Особенности выбора оборудования

При выборе насоса стоит ориентироваться на ряд параметров.

Определение производительности агрегата

Этот параметр зависит от возложенной на насос задачи и необходимого расхода воды. При расчете общего расхода воды учитывают хозяйственные и бытовые нужды, ориентируясь на суммарные показатели максимального расхода воды всех функционирующих точках потребления за одну временную единицу.

Определить соотношение производительности и напора устройства поможет график, который большинство производителей прилагают в инструкции к насосам

Производительности насосов среднего ценового сегмента хватает для того, чтобы поднимать давление как минимум на 1-1,5 атмосферы. Если этого недостаточно, систему дополняют насосами повышения давления или стабилизирующими его редукторами.

Бюджетный вариант повышения давления — установка в точке ввода системы в дом или квартиру редуктора

При выборе агрегата следует учитывать и тот момент, чтобы производительность перекачивающего прибора не превышала производительность скважины или колодца. В противном случае при быстром опустошении источника и несвоевременном его пополнении оборудование просто будет работать «всухую». А это может привести к его поломке.

Этот параметр задает значение высоты в метрах, на которое агрегат способен поднимать воду. При определении требуемого напора следует учитывать расстояние подачи воды по горизонтали и стандартные потери давления в ходе транспортировки ее по трубопроводу. Если этот параметр рассчитывать по упрощенной формуле, то его значение принимают равным десятой части от общей длины горизонтальной магистрали.

Например, при обустройстве скважины глубиной в 10 метров для подачи воды в дом, расположенный в 12 метрах от водозабора, при условии заведения на ее на высоту в 4 метра от земли напор агрегата рассчитывают, суммируя значения: 10+4+(12:10)=15,2 метра.

Но чтобы получить более точные расчеты, следует учитывать также диаметр трубопровода и потери напора при поднятии воды по трубам, а также прохождении ее по поворотам и узлам. Ведь при недостаточном напоре давление на выходе будет низким. По этой причине при обустройстве водозаборных систем выбирают насосы, способных поддерживать давление в системе в пределах 2-6 бар.

Не стоит для бытовых нужд выбирать агрегаты с более высокими показателями, поскольку создавая повышенные нагрузки, они способны спровоцировать быстрый износ трубопровода и сантехнических приборов

При выборе оборудования стоит также учитывать:

• диапазон рабочих температур;
• создаваемый в процессе работы уровень шума.

В продаже представлены электрические модели и жидкотопливные агрегаты. Первые питаются только от электрической сети. Они могут быть двух- и трехфазными. Вторые – оснащены двигателем внутреннего сгорания. В качестве топлива они используют солярку или бензин.

Наличие системы автоматики существенно удорожает стоимость оборудования. Но высокая цена автоматизированных механизмов, имеющих высокий уровень электрической защиты, полностью окупается, поскольку устройства этого типа более тонко реагируют на изменение ситуации и меньше потребляют электроэнергии.

Стоимость

Сколько стоит водяной насос высокого давления? Цена варьируется в зависимости от известности марки, страны производства, создаваемого напора воды и пропускного уровня.

В среднем стоимость колеблется от 50 до 500 долларов. Но многое зависит от наценки конкретного магазина или экономической ситуации. В условиях отсутствия конкуренции и актуального времени года (в случае паводков, наводнений) цены могут резко вырасти. Поэтому многие заказчики стремятся сделать покупку на специализированных сайтах. Такие магазины предлагают более приемлемые цены и гораздо больший выбор моделей. В целом стоимость конструкции может быть выше из-за наличия автоматики и дороговизны материала корпуса. Дороже всего обойдутся устройства из нержавеющих сплавов, дешевле – чугунные и алюминиевые.

Насосы для индивидуальной системы водоснабжения

Независимо от того, откуда вы берете воду – из колодца (см. Водоснабжение из колодца: как правильно сделать), скважины или ближайшего водоема – её автоматическую подачу на участок и в дом с оптимальным давлением может обеспечить только правильно подобранный насос.

Параметры, необходимые для выбора

Нельзя пойти в магазин и купить любой насос просто потому, что вас устраивает его внешний вид или цена. Его необходимо подобрать по параметрам, соответствующим вашим потребностям и возможностям источника воды.

К ним относятся:

Производительность. Она зависит от необходимого вам расхода воды, который складывается из бытовых и хозяйственных нужд. Причем рассчитывают его исходя не из принятых нормативов, а из показателей максимального расхода всех точек водопотребления в единицу времени. Иными словами, нужно сложить количество литров, вытекающих за одну минуту, например, из крана на кухне, душевой лейки и поливочного крана во дворе, прибавить к ним расход на стиральную машину, чтобы получить максимальный расход при условии их одновременного включения. Полученное значение и будет служить ориентиром при выборе агрегата с требуемой производительностью.

Соотношение напора и производительности любого устройства можно определить по графику, который есть в инструкции

Напор. Это значение высоты в метрах, на которую устройство может поднять воду. Но чтобы вычислить требуемый напор, нужно учитывать и расстояние её подачи по горизонтали. По упрощенной формуле он принимается равным 1/10 от длины горизонтальной магистрали.

На самом деле он должен быть выше, так как в этой формуле не учтены потери напора при прохождении воды по трубам, узлам и поворотам, диаметр трубопровода и многие другие показатели. Но самое главное – требуемое давление на выходе.

А оно будет низким, если выбранный вами насос будет обладать недостаточным напором. Именно поэтому для комфортного пользования системой водоснабжения следует выбирать насос высокого давления водяной – устройство этого агрегата позволяет добывать воду с больших глубин и подавать её потребителям под достаточным давлением.

Виды насосов высокого давления

Выбор агрегата должен основываться не только на его технических параметрах, но и на конструкции, способности работать в тех или иных условиях.

Самыми востребованными являются следующие виды:

Вибрационные (см. Вибрационный водяной насос: принцип работы и рекомендации по выбору). Принцип действия основан на способности магнита под действием переменного тока притягивать к себе и отпускать якорь, соединенный с поршнем. В течение одной секунды его положение меняется несколько десятков раз. В результате таких вибрационных колебаний и изменения давления в рабочей камере вода сначала всасывается в неё, а затем выбрасывается в напорный трубопровод. Отсутствие вращающихся деталей делает устройства этого типа надежными и долговечными.

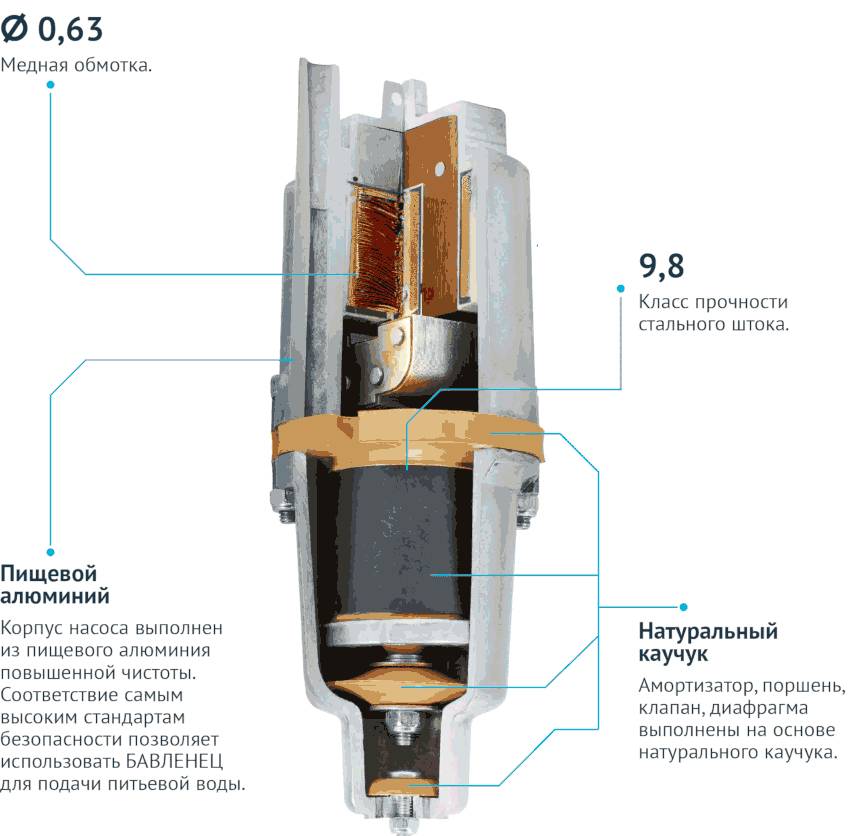

Конструкция вибрационного насоса

Вихревые. В полости корпуса этого агрегата находится плоский диск с радиально расположенными лопатками. Вращаясь, он вытесняет жидкость наружу. Такие насосы обладают высокой силой всасывания и не боятся наличия в воде воздушных пузырьков. Но быстро выходят из строя при перекачивании грязной жидкости с высоким содержанием взвешенных частиц. Поэтому инструкция не допускает их использование в колодцах и песчаных скважинах (см. Скважина на песок – выполнение работы).

Вихревой насос в разрезе

Центробежные (см. Центробежные насосы для воды: как выбрать для себя). Перекачивают воду благодаря возникновению в рабочей камере областей высокого и разреженного давления, создаваемых при вращении рабочего колеса с лопастями. Это самый распространенный вид насосов, обеспечивающих высокое давление в сети.

Погружной центробежный насос с двумя рабочими колесами

Все водяные насосы классифицируются и по другим признакам. Например, есть поверхностные и погружные модели (см. Центробежный погружной насос: оборудование для воды).

Первые работают, будучи установлены вне пределов источника воды, на поверхности земли. Вторые погружаются в перекачиваемую жидкость. Они обладают более высокими показателями напора и давления.

Также водоподъемные устройства различаются по типу приведения в действие на ручные, электрические, работающие на жидком топливе. Самые популярные – электрические, работающие от сети 220 В. Но есть и модели, способные функционировать от автомобильного аккумулятора или другого устройства, дающего напряжение 12 В.

Основной рабочий узел портативной автомойки – водяной насос высокого давления 12 вольт

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

• высокий КПД;
• самовсасывание воды;
• возможность обратной подачи воды;
• перекачивание веществ любой вязкости и температуры;
• низкий уровень шума;
• отсутствие вибрации.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Шестеренные

Роторные гидромашины этого вида нашли применение в системах смазки, дорожной и сельскохозяйственной спецтехнике, мобильных гидравлических конструкциях. К их плюсам относят:

• простоту конструктивного исполнения;
• работу на частотах до 5000 об/мин.;
• небольшой вес;
• компактность.

Заметные минусы:

• рабочее давление до 20 МПа;
• низкий КПД;
• небольшой ресурс;
• проблемы пульсации.

Рабочими вытесняющими элементами конструкции являются две шестерни. Они различаются по виду зацепления:

• Внешнее. Со стороны входа шестерни вращаются в разные стороны, захватывают жидкость впадинами зубьев и перемещают ее вдоль стенок корпуса к выходу из насоса. Когда зубья входят в зацепление, рабочая жидкость выталкивается из впадин к выходу из корпуса.
• Внутреннее. Принцип работы не меняется. Жидкость переносится в область нагнетания во впадинах между зубьями шестерни вдоль поверхности вспомогательного серпообразного разделителя. Пульсация давления и уровень шума в таких агрегатах снижаются.

Правила подбора мощности насоса — технические характеристики их значение

Основным фактором, влияющим на выбор устройства для подачи воды и поддержания нормального давления в системе, является характер точки водозабора:

1. Самовсасывающий агрегат применяется в условиях, когда точка забора воды располагается ниже уровня установки агрегата. Конструктивно они устроены таким образом, что способны самостоятельно всасывать воду на расстоянии до 8 метров в глубину.

Чем меньше расстояние от воды до помпы, тем эффективнее он забирает воду, поэтому место установки должно быть по возможности максимально приближено к источнику.

1. Нормально всасывающие агрегаты устанавливаются в системе водопровода и поддерживают давление в нем, при этом источник водозабора, как правило, располагается выше самого агрегата. Это может быть вводная труба или емкость для накопления воды.

Отдельной линейкой выпускаются циркуляционные устройства, предназначенные для обеспечения ускоренного оборота теплоносителя в системах отопления. Они оснащаются термодатчиком для возможности автоматической регулировки скорости потока. Местом их установки является обратная труба отопительного контура.

1. Колодезные насосные приспособления используются для подачи воды и поддержания давления из больших емкостей и колодцев. Конструкция такого устройства обеспечивает практически полную бесшумность при работе. Не допускается засасывание воздуха при снижении уровня воды. Гарантированно это не произойдет, если агрегат снабжен устройством для автоматического отключения при критично низком уровне жидкости.
2. Скважинные насосы погружные предназначены для установки в условиях стесненных размеров, определяемых диаметром обсадной трубы водозабора. Поэтому их диаметр невелик, а производительность достаточно высокая, чтобы обеспечить все потребности потребителей.

Как выбрать насос с учетом гидравлических характеристик

Основными показателями при выборе являются следующие показатели:

• Q – производительность устройства, измеряемая в метрах кубических за единицу времени – м3/час;
• Н – величина напора — высота столба воды, измеряемая в метрах.

Двумя этими показателями определяется рабочая характеристика устройства. Они взаимозависимы, при изменении любой из них соответственно изменяется и вторая.

Рекомендуемая величина показателя производительности:

1. Для загородного дома для 4-х человек она составляет 1-2 кубометра в час.
2. При использовании воды для орошения участка – 2-3 кубометра в час.

Показатель напора, необходимого для водопроводной сети можно с достаточной  точностью определить из соотношения:

Используя выбранные показатели и проведенный расчет можно выбрать устройство, соответствующее требованиям конкретной водопроводной сети.

Давление выбранной насосной установки должно обеспечивать выполнение им следующих функций:

1. Подъем водяного столба от точки всасывания на необходимую высоту.
2. Преодоление гидравлического сопротивления трубопровода, включающего собственно трубы, фурнитуру, измерительные приборы и регулирующую аппаратуру.
3. Получение нужного давления в конечной точке потребления. Для этого к полученному расчетному результату нужно заложить запас, добавив еще 10-12 метров.

Характеристика, указывающая высоту столба, является паспортным параметром и всегда указывается в сопроводительной технической документации.

Смотреть видео

Все про насосы Как выбрать насос и какие бывают насосы.

Watch this video on YouTube

Типы гидравлических насосов – классификация агрегатов на рынке

По конструктивным особенностям, назначению и сферам эксплуатации существуют такие виды гидравлических насосов:

• Ручные – это недорогие устройства, работающие по принципу вытеснения. Ручной насос не отличается высокой производительностью и может справиться лишь с наиболее простыми задачами в хозяйстве;
• Радиально-поршневые – в их конструкцию входит эксцентричный вал или ротор. Вся поршневая группа таких агрегатов находится внутри их корпусов. Среди преимуществ этих систем нужно выделить низкий уровень шума и способность работать в условиях высокого давления до 100 Па. Среди недостатков можно отметить большие габариты;
• Аксиально-поршневые – в таких насосах используется плунжерная система вытеснения. К этому типу относятся наклонные и прямые насосы. Среди преимуществ таких систем выделяется самая высокая производительность среди всех видов оборудования. Недостаток – очень высокая стоимость;
• Шестеренчатые – к этому виду относятся агрегаты с электроприводом. Основной гидравлический элемент изготовлен из двух шестерней, которые, в результате сцепления, выдавливают жидкость. Насосы этого типа не способны работать в условиях высокого давления, однако их стоимость гораздо ниже агрегатов двух предыдущих типов.

Большинство современных насосов для воды нередко используется в больших хозяйствах. Это позволяет владельцам сэкономить массу времени при заборе и перекачивании чистой и переработанной жидкости.

Популярные производители насосного оборудования

На рынке России представлены несколько брендов насосного оборудования, зарекомендовавшие себя с положительной стороны.

• Самым востребованным является «Грундфос» из Дании. Бренд существует более 60 лет и за это время собрал своих постоянных поклонников. Продукция «Грундфос» отличается надежностью, качеством и долговечностью при скромных габаритах.
• Устройства Wilo пленили сердца потребителей своей малошумной работой и низким уровнем потребления электроэнергии. Насосы для воды Wilo с успехом используются в любых источниках, отличаясь высокой производительностью.
• Оборудование «Кёрхер» также отлично справляется с подъемом и транспортировкой воды под высоким давлением. Немецкое качество механизмов позволяет обеспечивать помпам длительный срок службы и бесперебойную надёжную работу.

Разновидности низковольтных маленьких насосов для воды

Низковольтные насосы можно разделить на несколько типов: циркуляционные, вакуумные, мембранные и насосы-помпы. В последнюю группу входят погружные, поверхностные и ручные насосы для перекачки воды. Их используют для откачивания жидкости из подвалов, погребов, очистки скважин и колодцев, удаления загрязненной жидкости из выгребных ям.

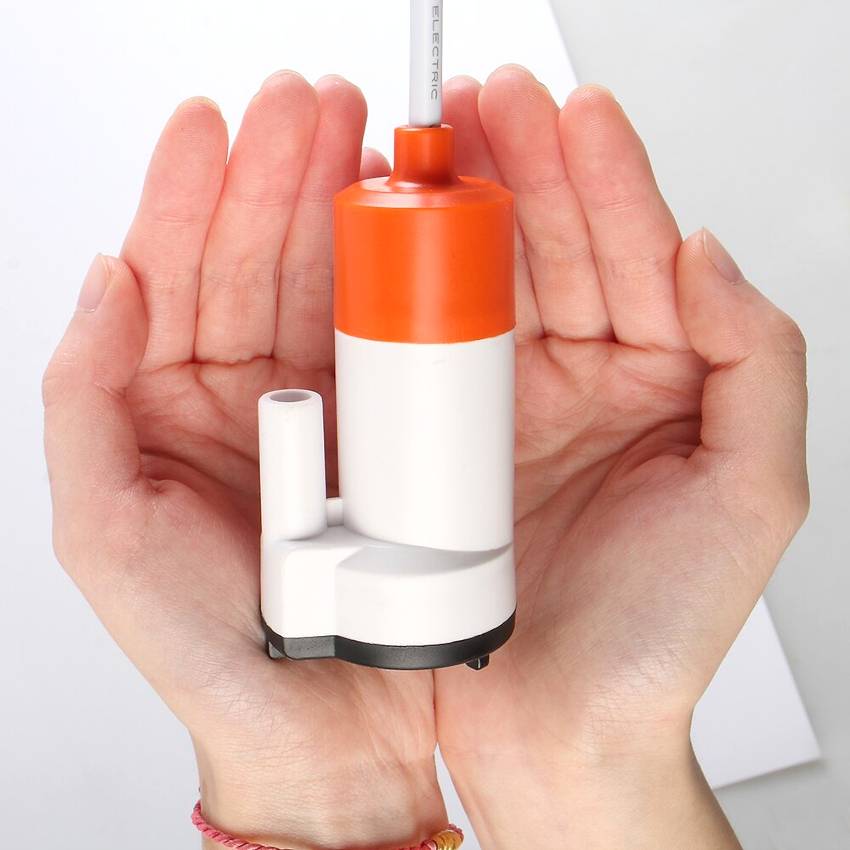

Помпы для воды 12 Вольт можно использовать для систем автономного водоснабжения. Ручные агрегаты приводятся в действие посредством определенных физических усилий, которые должен приложить человек.

Вакуумные насосы 12 Вольт применяются для перекачки воды из наземных резервуаров и подземных источников. Они отличаются высокой производительностью, низким уровнем шума и вибрации, низким энергопотреблением, способностью эксплуатироваться в широком диапазоне температур.

Низковольтные маленькие насосы для воды делятся на циркуляционные, мембранные, вакуумные и насосы-помпы

Мембранные насосы применяются для забора воды из колодца, перекачивания ее из одной емкости в другую, осушения искусственных водоемов и мытья техники. Принцип работы таких агрегатов основан на изменении общего объема рабочей жидкости. Мембрана, используемая в качестве основного рабочего элемента, втягивает воду и выталкивает ее через входные патрубки.

Характеристика циркуляционных водяных помп 12 Вольт

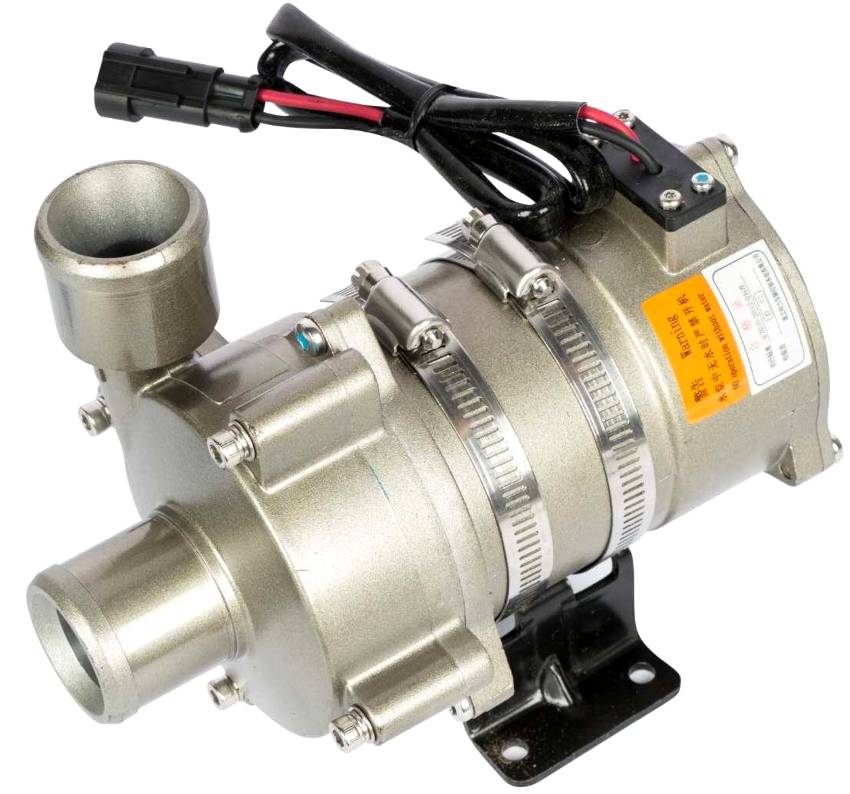

Циркуляционные насосы 12 Вольт – это агрегаты центробежного типа, которые применяются при обустройстве систем отопления и горячего водоснабжения. Основной задачей таких устройств является поддержание необходимого напора при выходе из строя основного насоса либо при отсутствии сети электроснабжения.

Циркуляционные насосы представлены двумя разновидностями – с сухим или мокрым ротором. У последнего типа агрегата ротор располагается в жидкости. Контакты при этом спрятаны в специальном отделении из нержавеющей стали. Такой насос имеет небольшие габариты, характеризуется длительной бесперебойной эксплуатацией, низким уровнем шума и простотой использования. Главным недостатком является низкий КПД, который может составлять всего 50%.

Мини-насосы для воды с сухим ротором, у которых он отделен керамическими или металлическими уплотнительными кольцами, характеризуется более высоким КПД. Он может перекачивать только чистую воду, в противном случае может нарушиться герметичность сопряжения колец. Такие насосы бывают горизонтальными, вертикальными и блочными.

Циркуляционные водяные помпы 12 Вольт – это устройства центробежного типа, которые используются при обустройстве горячего водоснабжения и систем отопления

Особую категорию составляет оборудование высокого давления, которое работает от напряжения 12 вольт. Оно может смело использоваться для подачи воды в систему отопления.

Шестеренные

Роторные гидромашины этого вида нашли применение в системах смазки, дорожной и сельскохозяйственной спецтехнике, мобильных гидравлических конструкциях. К их плюсам относят:

• простоту конструктивного исполнения;
• работу на частотах до 5000 об/мин.;
• небольшой вес;
• компактность.

Заметные минусы:

• рабочее давление до 20 МПа;
• низкий КПД;
• небольшой ресурс;
• проблемы пульсации.

Рабочими вытесняющими элементами конструкции являются две шестерни. Они различаются по виду зацепления:

• Внешнее. Со стороны входа шестерни вращаются в разные стороны, захватывают жидкость впадинами зубьев и перемещают ее вдоль стенок корпуса к выходу из насоса. Когда зубья входят в зацепление, рабочая жидкость выталкивается из впадин к выходу из корпуса.
• Внутреннее. Принцип работы не меняется. Жидкость переносится в область нагнетания во впадинах между зубьями шестерни вдоль поверхности вспомогательного серпообразного разделителя. Пульсация давления и уровень шума в таких агрегатах снижаются.

Разновидностью рассматриваемой системы зацепления являются героторные (без разделителя, шестерни постоянно контактируют благодаря особому профилю зубьев) и винтовые конструкции.

НШ-10 – известная и надежная модель шестеренного насоса с высококачественной сборкой.

1 Что такое плунжер?

Определение «плунжер» подразумевает под собой поршень в гидравлической системе, совершающий возвратно-поступательные движения. Его внешний вид отличается цилиндрической формой, характеризующейся длиной, которая существенно превышает диаметр.

2 Какое применение у аксиально — плунжерного насоса?

Плунжерные насосы высокого давления нашли свое применение во многих сферах. К ним относятся:

Устройство аксильно-плунжерного насоса

1. Строительство;
2. Металлургия;
3. Нефтяная промышленность;
4. Химическая промышленность;
5. Очистка воды;
6. Пищевая промышленность;
7. Водоснабжение (водяная помпа);
8. Энергетика;
9. Машиностроение (двигатели внутреннего сгорания);
10. Мойка автомобилей.

Нельзя не отметить то обстоятельство, что в зависимости от применения возможны различные варианты конфигурации насоса плунжерного типа. Например, те модели, что используются в нефтедобывающей промышленности, не предусматривают клапанов нагнетания. Их функции выполняют клапаны в форсунках. Данное обстоятельство позволяет повысить надежность работы плунжера.
