Водяной насос для отопления: виды, характеристики, как выбрать

Дополнительные функции (автоматика)

Как было сказано выше, для обеспечения автоматического включения и выключения циркуляционного аппарата нередко применяют электронные терморегуляторы. Автоматика позволяет более рационально и эффективно использовать насос в отопительной системе.

Основная задача терморегулятора – включение циркуляционного аппарата, если температура в системе повысится до установленного уровня, и выключение агрегата при снижении температуры теплоносителя. На автоматике есть возможность регулировать гистерезис, то есть разницу между температурой выключения и включения в пределах 2-10°С.

Монтаж автоматики происходит в навесном положении с учетом длины проводов. Циркуляционная помпа подсоединяется к контроллеру с помощью электрического кабеля. А датчик температуры закрепляется на трубе. Для фиксации датчика можно использовать зажимные хомуты.

Совет! Рекомендуется перед монтажом термодатчика нанести на него термопасту для улучшения теплоотдачи.

4 Как правильно подобрать насос?

Чтобы правильно подобрать циркуляционный насос для системы отопления, нужно учесть, что устройство должно отвечать определенным критериям:

продуктивность работы помпы;
давление помпы, напор;
условия работы;
внешние аспекты – уровень шума, размеры, обслуживание.

В последнем пункте выигрывает, несомненно, насос мокрого типа, он меньше и бесшумнее. Но с другими критериями следует разобраться.

4.1 Расчет производительности помпы

Производительность помпы подразумевает количество перегоняемого теплоносителя, его расход при наименьшей загрузке устройства. Чем выше производительность, тем лучше.

Расчет насоса по критерию производительности можно по формуле: Q = N / (t 2 – t 1), где Q – искомая величина производительности,N – соответствует мощности отопительного котла,t1 – величина температурыжидкости в «обратке» контура, t2 – показатель температуры в подающем отсеке, после отопительного котла.

По этой формуле можно приблизительно выбирать параметры требуемого насоса. Считают, что на 10 м кольца контура необходимо примерно 0,6 м напора помпы.

4.2 Давление устройства

Давление аппарата – уровень, на который устройство сможет поднять воду в контуре отопления. Обычно этот параметр указывают в документах к механизму и на самой помпе.

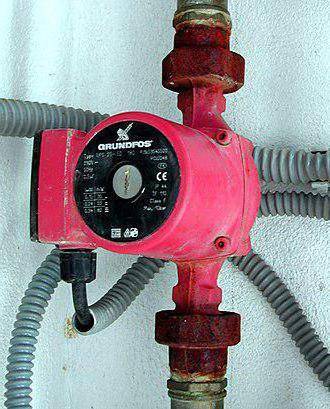

Например, насосы для отопления моделиGRUNDFOSUPS25-40. Цифры в этой марке означают:

40 – высота подъема жидкости – 4 м или 0,4 атм. давления

Эту величину берут во внимание в первую очередь, выбирая насос. 25 – диаметр присоединяемых труб – 25 мм

Обычно используют трубы диаметром 32 и 25 мм.

Поэтому, задаваясь вопросом, как правильно выбрать циркуляционный насос, следует брать во внимание полное название насоса. Он должен подходить по диаметру к трубам системы

На помпе указывают также потребляемую мощность, направление движения ротора, количество оборотов.

4.3 Внешние аспекты

Работа устройства и необходимое количество тепла зависят также от температуры окружающей среды. Неправильно подобранный насос может начать перегреваться, потому как может не справиться с чрезмерной нагрузкой.А значит,перед тем, как рассчитать необходимые параметры устройства, следует хорошо знать характеристики котла и отопительной системы.

Схема установки циркуляционного насоса

Для труб с большим диаметром циркулирующий теплоноситель будет большего объема и, следовательно, понадобится более мощный насос. Для теплоносителя из незамерзающей жидкости, как правило, помпа должна подбираться более производительная и надежная.

4.4 Расчет мощности

Мощность циркуляционного насоса для отопления зависит от площади помещения, которая отапливается. К примеру, площадь равна 200 м2. Чтобы в здании было тепло, придерживаются примерного соотношения: 1 кВт тепловой энергии на 10 м2. Следовательно, на данную площадь потребуется 20 кВт.

Далее следует рассчитать разницу температур на подающем и обратном контуре. Специалисты советуют в пределах 10ᵒС. Производят расчет мощности: 20:10=2. Рассчитанный таким образом параметр и есть мощность помпы, измеряемая в м3/ч.

Расчет циркуляционного насоса производят также по параметрам количества необходимого тепла, сопротивления труб, расхода электроэнергии, предельного уровня температуры.

Применение циркуляционных насосов в отоплении дома

Поскольку выше уже были упомянуты некоторые особенности эксплуатации циркуляционных насосов для воды в различных схемах отопления, следует подробнее коснуться главных черт их организации. Стоит отметить, что в любом случае нагнетатель ставится на трубе обратной подачи, если домашнее отопление подразумевает подъем жидкости на второй этаж — там устанавливается еще один экземпляр нагнетателя.

Закрытая система

Самая главная черта закрытой системы отопления — герметизация. Здесь:

теплоноситель никак не соприкасается с воздухом в помещении;
внутри герметичной системы трубопроводов давление выше атмосферного;
расширительный бак построен по схеме гидрокомпенсатора, с мембраной и областью воздуха, создающего обратное давление и компенсирующая расширение теплоносителя при нагревании.

Достоинств у закрытой системы отопления множество. Это и возможность провести обессоливание теплоносителя для нулевого осадка и накипи на теплообменнике котла, и заливка антифриза для предотвращения замерзания, и возможность использовать для передачи тепла широкий ряд составов и веществ, начиная от водно-спиртового раствора, заканчивая машинным маслом.

Схема закрытой системы отопления с насосом однотрубного и двухтрубного типа выглядит следующим образом:

При установке гаек Маевского на радиаторах отопления улучшается настройка контура, не нужна отдельная система выпуска воздуха и предохранители перед циркуляционным насосом.

Открытая система отопления

Внешние характеристики открытой системы похожи на закрытую: те же трубопроводы, радиаторы отопления, расширительный бак. Но есть кардинальные отличия в механике работы.

Основная движущая сила теплоносителя — гравитационная. Нагретая вода поднимается вверх по разгонной трубе, для увеличения циркуляции ее рекомендуют делать как можно длиннее.
Трубы подачи и обратки располагают под наклоном.
Расширительный бак — открытого типа. В нем теплоноситель соприкасается с воздухом.
Давление внутри открытой системы отопления равно атмосферному.
Циркуляционный насос, установленный на обратке подачи, выполняет роль усилителя циркуляции. Его задача состоит также в компенсации недостатков системы трубопроводов: излишнего гидравлического сопротивления из-за избыточных стыков и поворотом, нарушение углов наклона и прочего.

Открытая система отопления требует обслуживания, в частности, постоянном доливе теплоносителя для компенсации испарения из открытого бака. Также в сети трубопроводов и радиаторов постоянно идут процессы коррозии, из-за чего вода насыщается абразивными частицами, и рекомендуется устанавливать циркуляционный насос с сухим ротором.

Схема открытой системы отопления выглядит следующим образом:

Открытую систему отопления при правильных углах наклона и достаточной высоте разгонной трубы можно эксплуатировать и при отключении электропитания (прекращении работы циркуляционного насоса). Для этого в структуре трубопроводов делают байпас. Схема отопления выглядит так:

При прекращении подачи электричества достаточно открыть кран на обводной петле байпаса, чтобы система продолжила работу на гравитационной схеме циркуляции. Данный блок также делает более простым начальный запуск отопления.

Система теплый пол

В системе теплого пола правильный расчет циркуляционного насоса и выбор надежной модели — гарантия стабильной работы системы. Без принудительного нагнетания воды такая структура просто не может работать. Принцип установки насоса следующий:

на входной патрубок подается горячая вода из котла, которая через блок смесителя перемешивается с обраткой теплого пола;
подающий коллектор для теплого пола присоединяется к выходному патрубку насоса.

Распределительно-регулирующий узел теплого пола выглядит следующим образом:

Система работает по следующему принципу.

На входе насоса устанавливается основной терморегулятор, управляющий смесительным узлом. Он может получать данные из внешнего источника, например, выносных датчиков в комнате.
В подающий коллектор приходит горячая вода установленной температуры и расходится по сети теплого пола.
Пришедшая обратка имеет более низкую температуру, чем подача из котла.
Терморегулятор с помощью узла смесителя меняет пропорции горячего потока котла и остывшей обратки.
Через насос подается вода установленной температуры на входной распределительный коллектор теплого пола.

Выбор насоса для системы отопления частного дома.

Отопительные системы, в которых вода движется по трубам за счет ее температуры и плотности – (самотеком) уходят в прошлое. Причин здесь много, но самая главная это появление современных композиционных материалов и труб на их основе. И вторая немаловажная деталь низкий КПД системы отопления с естественной циркуляцией.

Насос для системы отопления UPS во фланцевом исполнении

Увеличиваются в размерах наши частные домовладения, дачи и загородные дома. Системы отопления иначе как многоконтурными построить просто невозможно. Естественно хорошо сбалансированную отопительную систему, работающую за счет естественной циркуляции рассчитать и построить тяжело. Но и стоит ли строить этакого монстра с довольно большими диаметрами труб, если достаточно установить в системе отопления циркуляционный насос.

При этом трубы подводящие тепло к отопительным приборам становятся небольшого диаметра и их легко спрятать в стене или за гипсокартоновой перегородкой. Чугунные радиаторы отопления всю жизнь портившие внешний вид наших квартир заменяются на элегантные биметаллические или алюминиевые. Объем воды в системе отопления уменьшается, значит такая система отопление быстрее прогревается, а при наличии в системе отопления циркуляционного насоса возрастает скорость движения воды, уменьшается разница температур между отопительными приборами и как следствие температура во всех комнатах будет одинаковой, что не вызывает дискомфорта.

И, наверное, самое главное за счет циркуляционного насоса повышается КПД системы отопления в целом, а значит, сокращается расход топлива дорожающего год от года. А о таких устройствах, как полотенцесушители, термостаты, регуляторы температура в каждой из комнат, увлажнители и осушители воздуха при отсутствии в системе циркуляционного насоса даже нельзя мечтать.

Технические характеристики

Как подобрать насос для отопления частного дома? Для этого понадобится ознакомиться с его техническими параметрами. Это не вызовет особой сложности, так как подобных характеристик всего две.

Первой из них является напор, то есть гидравлическое сопротивление всей системы. Измеряется подобная характеристика в метрах и представляет собой самую высокую точку трубопровода.

Что следует иметь в виду при приобретении насосов для отопления частного дома? Их характеристики обратно пропорциональны. Например, своей максимальной мощности электронасос достигнет при нулевой отметке трубопровода. Напор же станет максимально большим при такой же подаче.

Когда выбираются насосы для отопления частного дома, их характеристики должны оптимально подходить к имеющейся системе. При этом не стоит придерживаться такого принципа, что чем производительнее будет прибор, тем лучше. Приобретение неправильно выбранной модели приведет к снижению теплоотдачи и к увеличению использования электроэнергии.

Лучшие инновационные циркуляционные насосы для систем отопления, ГВС, кондиционирования и охлаждения воздуха

Grundfos ALPHA2 – циркуляционные насосы с интеллектом

Линейка Alpha2 – это новое поколение датских приборов на базе серии UPS. Модели обладают опцией autoADAPT – способны гибко реагировать на смену температуры в контуре: для вывода рабочей точки насоса в оптимальное положение автономно регулируют подачу.

Имеют функции: летнего и ночного режима, защиты от холостого хода и перегрева. Оснащены двигателем на стабильных магнитах и уникальным штекером. Обладая моментом старта 27 Н·м, легко запускаются после длительного простоя.

Плюсы:

высокая энергоэффективность: достигается автоматическим регулированием производительности, а также настройками скорости и 2 давлений, у которых по 3 варианта фиксации;
разнообразие модификаций: кроме стандартных с чугунной оболочкой, предлагаются версии с воздухоотделителем (“A”) и корпусом из нержавейки (“N”) для ГВС;
надежность: детали изготавливаются из износостойких нержавеющих материалов;
минимальный уровень шума – до 43 дБ;
удобство пользования: все важные параметры выводятся на переднюю панель;
малые габариты и вес: у самого ходового циркуляционного насоса отопления Grundfos ALPHA2 25-40 длина – 18 см, вес – 2,1 кг;
долговечность: гарантия выдается на 5 лет.

Минусы:

плохая адаптация к скачкам напряжения;
сравнительно высокая стоимость – цена на Grundfos ALPHA2 25-40: 9,0÷11,1 тыс. руб.

DAB VA – циркуляционные насосы обновленные

В линейном ряду VA котируются модели с характеристиками, аналогичными вышеприведенным. Наиболее ходовой циркуляционный насос отопления – DAB VA 35/180 с производительностью 3 м3/ч, напором 4,3 м, давлением max 10 бар, мощностью – 71 Вт.

В 2017 г. итальянский производитель агрегат доработал и обновил. С октября выпускается: чугунный корпус – с катафорезным покрытием, двигатель – с керамическим валом в новом исполнении, этикетка – с лазерной гравировкой.

Плюсы:

энергоэффективность: существует возможность 3-скоростной регулировки;
простой монтаж – с помощью быстроразъемного соединения в горизонтальном / вертикальном положении;
возможность выбора установочной длины: 18 или 13 см;
ремонтопригодность: для демонтажа корпуса снимаются лишь 4 винта;
уровень шума сопоставим с силой звука при спокойном разговоре;
долговечность: с октября 2017 года оболочка электродвигателя – с литого алюминия, рабочее колесо – с технополимера, упорный подшипник и вал – с керамики, втулки – с графита, кольца уплотнения – с EPDM, другие детали – из нержавейки;
доступные цены, например, циркуляционный насос DAB VA 35/180 стоит 3,3÷4,4 тыс. руб.

Минусы:

иногда попадаются агрегаты с дефектами;
отсутствует информационное табло.

UNIPUMP LPA – циркуляционные насосы энергосберегающие

Циркулирующие насосы Unipump линейки LPA по используемым технологиям и принципам работы имеют много общего с агрегатами Grundfos серии Alpha 2. Они подходят для систем отопления с ночным режимом, а также переменными производительностью и температурой.

Аппараты рассчитаны на циркуляцию в 1- и 2-трубных контурах бытовых СО и СГВС. Оснащаются: двигателем с продолжительными магнитами, блоком частотного регулирования, панелью управления.

Плюсы:

экономия электроэнергии: достигается выставлением одного из пяти режимов;
благодаря «мокрому» варианту ротора отсутствует перегрев: подшипники регулярно смазываются циркулирующей водой;
соблюдение стандартных эксплуатационных параметров: температура жидкости в контуре – от + 2 до +110 °С; максимальное давление в сети – 10 бар;
незначительный уровень шума – составляет лишь 43 дБ;
удобство эксплуатации: текущие показатели выводятся на монитор;
высокая степень защиты: IP42;
малые размеры (под монтаж – 13 и 18 см), потребляемая мощность (22÷45 Вт) и вес.

Минусы:

высокая цена по сравнению с устаревшими циркуляционными насосами линейки UPS: UNIPUMP LPA 25-60 стоит около 5,5 тыс. руб.;
невысокие эксплуатационные обязательства: срок службы – от 5 лет; гарантия – 24 месяца.

Тепловой насос. Конструкция обогрева дома

Разница состоит только в том, что котел сжигает топливо, а ТН «выкачивает» тепловую энергию из источников, которые, на первый взгляд, совсем ею не богаты.

Грунт и речная вода с температурой 5 – 7 градусов, или даже морозный зимний воздух, температура которого вообще оказалась ниже нуля.

Такие источники называются низкопотенциальными, и хотя с понятием тепла они никак не ассоциируются, ТН умудряется «выжать» из них внушительный объем живительной энергии. К этому следует добавить тепло, выделяемое электродвигателем компрессора ТН: здесь, в отличие от холодильника и кондиционера, оно не пропадает даром.

В остальном система отопления на базе ТН ничем не отличается от обычной: используется теплоноситель – вода или воздух, который нагревается, протекая через теплообменник, а затем разносит тепло по всему дому. Циркуляцию обеспечивает насос (для водяного отопления) или вентилятор (для воздушного). Точно также, как и традиционный теплогенератор, ТН можно одновременно подключить к контуру горячего водоснабжения (ГВС) как с накопительной емкостью (бойлером), так и без нее.

Как устроены циркуляционные насосы

Циркуляционный насос относится к центробежному типу приборов. Механизм агрегата заключен в корпус, который может быть выполнен из любого нержавеющего металла либо ударопрочного пластика. Корпус состоит из двух половинок. С одной стороны расположен электрический двигатель, с другой стороны находится камера для перекачки теплоносителя. Полости камеры оснащены выпусками. Они могут быть резьбовые или фланцевые.

Главный рабочий узел – крыльчатка, насаженная на керамический ротор. Вращаясь от привода – электрического двигателя, в трубопроводной магистрали отопительной сети она создает направленный поток рабочей жидкости. Все технические характеристики устройства зависят от конструкции, габаритов, внешних данных крыльчатки, скорости ее вращения.

Посредством выпусков помпа присоединяется к водяной магистрали. С одной и с другой стороны агрегат крепится к трубам через быстроразъемное соединение. Обычно этим соединением служит штуцер с накидной гайкой. Фланцевое соединение крепится четырьмя болтами с гайками, плоскими и пружинными шайбами. Между фланцами устанавливается уплотнительная прокладка из паронита либо термостойкой резины.

ВНИМАНИЕ! На разъеме, где соединяются две половинки, выполнены два отверстия для дренажа. Через них отводится конденсат, скапливающийся в статорной половине электрического двигателя. Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально

Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Закрывать дренажные отверстия категорически запрещено! Совершая монтаж теплового оборудования, также необходимо помнить, что крыльчатка должна располагаться в составе отопительной системы строго горизонтально. Саму помпу можно устанавливать в любом положении трубопровода относительно горизонтальной оси. Она может располагаться на горизонтальном участке трубопровода, вертикальном, под любым углом к горизонту. Но ось крыльчатки должна быть ориентирована строго в горизонтальной плоскости!

Другие параметры для выбора насоса

Кроме ключевых параметров, при выборе конкретной модели нужно обращать внимание еще на ряд ее важных характеристик

Рабочая температура

В документации к насосу указывается, с какой температурой теплоносителя он может работать. У большинства производителей, особенно моделей бюджетного сегмента, данный показатель завышен. Так, если заявлено 90% на недорогом устройстве, на практике оно сможет безаварийно работать с теплоносителем в 70-80 градусов Цельсия.

Здесь ключевое требование — соответствовать параметрам нагревателя и сети отопления в целом. В системе теплых полов температура воды достаточно низка. Равно как и в нескольких других схемах. А вот при использовании нагревательного котла потребуется или покупать достаточно дорогой насос, либо регулировать температуру воды на входе трубной сети.

Качественные и надежные циркуляционники имеют допустимые параметры рабочего тела в 110-130 градусов. Цена таких решений высока. Однако претензий к их надежности у пользователей — минимум.

Рабочее давление

В одно и двухэтажных домах давление в отопительной сети обычно не превышает 2 атм. Очень редко этот параметр составляет от 3 до 4 атм. Правильно рассчитанный по характеристике напора насос справится с возложенной на него задачей

Однако если нужно выбрать недорогой циркуляционник, на его показатель рабочего давления стоит обратить пристальное внимание

Системы защиты

Автоматика защиты — крайне полезная опция циркуляционного насоса. Она значительно продляет срок службы устройства или блокирует возникновения аварийных ситуаций. Сегодня распространены два типа защиты.

От перегрева. Термопара, контролирующая температуру электродвигателя, автоматически выключит насос при его перегреве.
От сухого хода. Особенно важна в моделях с мокрым ротором. Она не даст перегреться двигателю.

Количество скоростей

Насос циркуляционный Grundfos ALPHA2 32-40, 3 скорости

Более сложные насосы могут иметь большее число скоростей или регулироваться электроникой по внешнему сигналу, обеспечивая плавную отдачу мощности и полностью контролируемый расход.

Конструкционное исполнение

Говоря о конструкционном исполнении, имеются в виду размеры штуцеров, габариты и материал корпуса. Относительно последнего все просто. Чугунные корпуса прочны, долговечны, способствуют лучшему отводу тепла от двигателя. Недорогие пластиковые практичны и приемлемы для насосов, устанавливаемых в местах, где им не грозят перепады температуры или механические повреждения.

Штуцеры в идеале должны соответствовать параметрам сети. То есть для пластиковой трубы 25 мм выбирается насос с такой же характеристикой. Больший диаметр штуцера допускается. Насос можно подключить при помощи переходников разного рода. А вот меньший диаметр — не допускается.

Размеры насоса стандартизированы

Габариты стандартного насоса нормированы. Это 180 мм между точками подключения на штуцерах. Все байпасы и сгоны, которые предлагаются в магазинах, рассчитаны именно на такой размер. Есть более компактные решения, для размещения внутри оборудования или в условиях ограниченного пространства. Длина такого насоса 130 мм.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

Поршневые. Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого кпд, невысокого жизненного ресурса.

Центробежные. Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.

Турбинные. Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.

Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, потому наиболее пригодны для подъема воды из скважин.

Вибрационные или мембранные. Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Виды по типу размещения

По способу размещения водоснабжающие гидронасосы подразделяются на два класса:

Поверхностного типа. Располагаясь в стороне от источника воды, обеспечивают ее всасывание по опущенной в колодец или скважину трубе.
Погружные. Полностью опускаются в воду на некоторую глубину.

Иногда в отдельный класс выделяют насосные станции, которые по сути являются компактным самодостаточным водонапорным комплексом, состоящим из поверхностного насоса, накопительного мембранного бака‑гидроаккумулятора, реле давления воды и схемы управления.
