Виды кабелей и проводов и их назначение: описание и классификация + расшифровка маркировки

Марки проводов

Марка	Сечение жил, мм	Число жил	Характеристика	Применение
АПВ	2,5-120	1	Провод с алюминиевой жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
АППВ	2,5-6	2; 3	Провод с алюминиевыми жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
АПР	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в трубах
АППР	2,5-6	2; 3	Провод с алюминиевыми жилами, резиновой изоляцией	Для прокладки по деревянным конструкциям жилых и производственных зданий
АПРН	2,5-120	1	Провод с алюминиевой жилой, резиновой изоляцией, в негорючей оболочке	Для прокладки в сухих и сырых помещениях, в каналах, на открытом воздухе.
ПВ-1	0,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией	Для монтажа силовых и осветительных сетей в трубах, каналах
ПВ-2	2,5-95	1	Провод с медной жилой, поливинилхлоридной изоляцией, гибкий	Для монтажа силовых и осветительных сетей в трубах, каналах
ППВ	0,75-4	2; 3	Провод с медными жилами, поливинилхлоридной изоляцией, плоский, с разделительным основанием	Для монтажа силовых и осветительных сетей по стенам, перегородкам,  скрытая проводка, в трубах, каналах
ПР	0,75-120	1	Провод с медной жилой, резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом	Для прокладки в трубах
ПВС	0,5-2,5	2; 3	Провод гибкий, со скрученными с медными жилами, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для подключения  бытовых электроприборов — стиральных машин, пылесосов, удлинителей
ПРС	0,5-4	2; 3	Провод гибкий, со скрученными с медными жилами, резиновой изоляцией, резиновой оболоччкой	Для подключения  бытовых электроприборов — стиральных машин, пылесосов, удлинителей
ПУНП (ПБПП)	1,5-4	2; 3	Провод с медной жилой, поливинилхлоридной изоляцией, поливинилхлоридной оболочкой	Для прокладки в осветительных сетях, монтажа и присоединения приборов слабого тока бытового назначения
МГШ	0,05-0,12	1	Провод монтажный, гибкий с медной жилой, с шелковой изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
МГШВ	0,12-1,5	1	Провод монтажный, гибкий, с медной жилой, с комбинированной шелковой и поливинилхлоридной изоляцией	Для стационарного и подвижного монтажа внутриблочных и межблочных соединений в электронных и электрических устройствах
ТРП(лапша)	0,4-0,5	2	Провод с медной жилой, полиэтиленовой изоляцией, с разделительным основанием	Для открытой и скрытой проводки телефонной сети

Выбор, чему придавать значение при покупке

Выбор нужной марки электрокабеля определяется только решением электрика. Главное требование – точное соответствие сечения потенциально потребляемой мощности.

При выборе оснащения для проводки открытого типа немаловажную роль может играть цвет провода. Если планируется монтаж проводов с использованием кабель-каналов, стоит запомнить вид и стандартный цвет изоляции кабелей в зависимости от марки:

ШВВП — белый

ВВГ — черный

ПВС – оранжевый, белый

NYM — серый

При покупке непременно придавайте значение всем надписям, где указаны:

• ГОСТы
• ТУ
• завод-изготовитель
• марка

На бухте должна находиться бирка, где есть все эти данные. Кроме того, по всей длине провода, прямо на изоляции, указаны его марка и сечение. Если вы не находите хотя бы одного пункта из перечисленных, покупать такой энергокабель нельзя.

Есть несколько марок кабелей, запрещенных к эксплуатации по причине пожароопасности. Это:

• ПУНП
• ПУНГП
• ПУВП
• ПБПП

Их стоимость по сравнению, допустим, с ВВГ, значительно ниже, а отличить по внешнему виду запрещенный провод от нужного может только специалист. Поэтому перед покупкой тщательно проверяйте все маркировки на бухте и изоляции электрокабеля.

Некоторые недобросовестные производители удешевляют себестоимость, а значит, и отпускную цену, за счет несанкционированного уменьшения сечения проводников и снижения толщины изоляции провода. Также полуподпольные фабрики продают под видом медного кабеля алюминиевый омедненный.

Поэтому перед тем, как выбрать и приобрести электрокабель для своего жилища, внимательно проверяйте все сертификаты изготовителя и не покупайте товар малоизвестных предприятий.

Если при электрификации помещения тщательно подойти к расчетам и не экономить на материалах, электропроводка будет долговечной и безопасной. Должное качество кабелей, верный расчет их сечений и соблюдение техники безопасности при монтаже – залог комфорта, пожаробезопасности и надежности вашего жилища.

Полезное и интересное видео о видах и классификации силовых электрических кабелей и бытовых проводов:

Kабель для видеонаблюдения

Коаксиальный кабель

Такой вид кабеля очень распространен в самых различных системах связи, в том числе для подключения камер аналогового типа. В домашних условиях такой вид кабеля используют для подключения наружной антенны к телевизору. Коаксиальный кабель условно можно разделить на два основных типа:

• Тонкий кабель (диаметром до 5 мм), применяемый для передачи видеосигнала на расстоянии до 100 м;
• Толстый кабель (диаметром до 10 мм), для подключения видеокамеры к монитору при дальности до 200м.

Также кабель для аналогового видеонаблюдения может отличаться по ряду таких технических параметров:

• По значению волнового сопротивления (75ом, 50ом и т.д.);
• По толщине центрального проводника;
• По плотности экранирующей оплетки;
• По показателю затухания сигнала и т.д.

Преимуществ у такого вида кабеля много. Из них: высокое качество передаваемого сигнала, помехозащищенность и отсутствие необходимости использования дополнительного оборудования (видеоадаптеров, конверторов и пр.). Однако есть и недостатки. Одним из основных недостатков является необходимость прокладки дополнительного кабеля для подключения питания камеры, который может быть устранен применением комбинированного кабеля.

Витая пара

Этот вид кабеля применяется для подключения ПК к интернету, создания локальных компьютерных сетей и соединения друг с другом различных электронных устройств, в том числе и цифровых видеокамер.

Обычный LAN-кабель представляет собой восемь изолированных проводников, попарно свитых между собой и объединенных общей изолирующей оболочкой. Выделяют следующие типы кабеля:

• UTP- кабель, имеющий неэкранированные витые пары проводников без общего защитного экрана;
• FTP- кабель, имеющий внешний общий экранирующий экран из фольги;
• STP- кабель, имеющий фольгированную оплетку для каждой пары проводников и общий внешний экранирующий экран из медной оплетки.

Есть также отличия по техническим характеристикам.

1. По скорости передачи данных (частота полы пропускания);
2. По типу отдельных проводников в кабеле;
3. По диаметру каждого проводника в кабеле;
4. 4.По типу внешней оболочки (изоляции).

Достоинство витой пары в широкой функциональности, позволяющей передавать по одному кабелю видеосигнал, аудиосигнал и подключать питание для видеокамеры. А также в возможности передачи изображения на значительные расстояния (до 3 км) и более простом монтаже и низкой стоимости. Недостаток в меньшей помехозащищенности и большем ослаблении передаваемого видеосигнала. По этой причине для такого вида кабеля требуется установка дополнительных усилителей пассивного или активного типа.

Многожильный

Относится к типу кабеля витая пара. Очень хорошо подходит для изготовления патч – кордов и соединяет цифровые устройства между собой, и с информационной розеткой.

Многожильный вид кабеля хорош и удобен в местах изгибов и скручивания за счет своей повышенной гибкости, которая получается в процессе переплетения большого количества медных жил. Отсюда и пошло название.

Комбинированный с питанием для видеокамеры

Представляет собой соединительный шнур, используемый при проектировании любой системы охранного видеонаблюдения и необходимый при передаче ТВ сигналов с параллельным подключением напряжения питания.

Первостепенная задача оборудования – энергоснабжение камеры, синхронное подключение к видео системе, ее питанию и передача управляющих сигналов в помещении и за его переделами.

Комбинированный кабель состоит из экранированного радиочастотного электропровода.

Имеет два или четыре дополнительных проводника, необходимых для питания видеокамеры и соединенных единым ПВХ покрытием (светлый цвет – для внутренней прокладки и черный – для защиты от солнечного излучения). Имеет следующие модификации:

• КВК В защищает от распространения горения, используется во внутренних помещениях;
• КВК П обладает светостабилизированной полиэтиленовой оболочкой, применяется для внешнего прокладывания.

4 Расчет нагрузки потребителей электричества

Этот параметр является наиважнейшим при планировании электропроводки в квартире. От него зависит сечение кабеля, его тип и, как следствие, общая стоимость монтажа.

Перед тем как начать расчет общей мощности электропотребителей необходимо определиться с типом будущей электропроводки. Она может быть выполнена по классической схеме, когда все потребители подключаются к одному автоматическому выключателю на щитке или же с разделением по зонам и потребителям.

Выбор сечения и типа кабеля зависит от электрической нагрузки квартиры, которую нужно правильно рассчитать

Целесообразнее всего использовать второй вариант. В этом случае придется использовать больше кабеля, но исключится ситуация, когда в результате перегрузки обесточиваются все помещения в квартире и вся бытовая техника. Да и уровень пожаробезопасности при зонной схеме подключения гораздо выше.

Обычно разделение помещений происходит по комнатам: кухня и прихожая, санузел и ванная комната, детская и гостиная, спальня и кабинет. Конечно, могут быть и другие вариации, главное правило здесь – разделить так, чтобы нагрузка на каждую линию проводки была примерно одинакова. При наличии средств и возможности можно сделать каждую комнату отдельной зоной и подключить к отдельному автомату на щитке.

После разделения квартиры на зоны необходимо подсчитать максимально возможную суммарную мощность приборов, которые могут быть в ней подключены. Эти данные указаны в документации к оборудованию или на корпусе устройства. Например, если это кухня с прихожей, то считаем: холодильник (200 Вт), электрический чайник (1500 Вт), микроволновая печь (1000 Вт), освещение, вместе с освещением прихожей (300 Вт). В результате суммирования получаем общую мощность в 3000 Вт. Конечно в каждой конкретной кухне результат может существенно отличаться в любую сторону.

Существует усредненное правило расчета, согласно которому на каждые 2000 Вт мощности необходимо использовать медный кабель сечением 1 мм2. То есть для данной кухни необходим кабель в 1,5 мм2. Здесь обязательно нужно сделать запас с коэффициентом 1,5, согласно требованиям ГОСТ. В итоге получится, что для зоны с энергопотреблением в 3 кВт целесообразно применять кабель сечением 2,25 мм2. Все вышесказанное справедливо для проводки, монтаж которой осуществляется наружным способом.

Для внутренней проводки в квартире к полученному значению дополнительно применяется коэффициент 0,8, так как она обеспечивает улучшенное теплоотведение от проводов и повышенную пожаробезопасность. В таком случае для нашей кухни с энергопотреблением в 3 кВт необходим кабель сечением примерно в 2 мм2.

Еще один нюанс при выборе сечения провода – это какой провод использовать для проводки подключения к отдельным малозатратным приборам, например, освещения на балконе. В таком случае примерный расчет покажет совсем мизерное сечение. Нормативные требования же диктуют, что минимальное сечение кабеля, используемого в квартирах, должно быть 0,75 мм2. Таким образом кабель для освещения балкона должен иметь сечение не менее требуемого значения, даже если там используется одна светодиодная лампа мощностью 30 Вт.

Внимание! В случае применения кабелей с алюминиевыми токонесущими жилами любые полученные результаты расчетов необходимо увеличивать в 2,5 раза. Только при таких условиях параметры будут идентичны применению медных проводников. Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы

Это не так

Многие электрики, пытаясь сделать монтаж проводки подешевле, уверяют заказчика в том, что характеристики медного и алюминиевого провода практически одинаковы. Это не так.

Таким образом, отвечая на вопрос о том, какой электрический кабель использовать для монтажа проводки в квартире, можно с уверенностью сказать, что оптимальным решением будет применение медного одножильного трехпроводного кабеля необходимого сечения. При этом всю площадь квартиры нужно разделить на зоны, запитанные отдельно друг от друга, а энергоемкие приборы подключать собственными электрическими линиями.

Типы проводов и кабелей

Основные отличия между проводом и кабелем:

1. в структуре провода — одна или несколько проволок, скрученных между собой, возможна защитная оболочка;
2. кабель представляет один или несколько проводов в защитной оболочке, дополнительно покрытые изоляцией, может быть бронированным;
3. провод не используют в земле, под водой и прочих условиях, поскольку они лишены вторичной изоляции и дополнительной брони;
4. монтаж провода допускается только внутри электрораспределительных устройств;
5. срок службы кабеля – до 30 лет, провода – не более 15 лет.

Вид/типы

Кабели	Силовые
	Для передачи информации
	Коаксильные
	Витая пара
	Оптоволокно
Провода	Обмоточные: медные, провода высокого сопротивления
	Выводные
	Монтажные
	Соединительные
	Автомобильные
	Для подвижного состава
	Установочные
	Авиационные
	Для геофизических работ
	Провода связи
	Изолированные для воздушных линий
	Неизолированные
	Термоэлектродные
	Термостойкие
	Прогревочные

При монтаже телефонных, греющих, компьютерных либо высоковольтных кабелей важны и знания, и марки, и способы подключения.

https://youtube.com/watch?v=qpMXYWhkkys

Обычно в комплекте к любому AV-прибору прилагается комплект проводов (RCA), названных в обиходе «тюльпан».

Разъемы подразделяются по напряжению:

• высоковольтные;
• низковольтные.

По применению:

• видео (используемый в ТВ);
• питающие;
• аудио;
• сигнальные;
• компьютерные.

По диапазону:

• высокочастотные;
• низкочастотные.

Широко применяются высокочастотные (коаксиальные) разъемы ВЧ, также типа Т и FTP.

AV-выход – специальный разъём, используемый для передачи аналогового сигнала. Достаточно провода со специальными выходами: через AV-выход реально подать аналоговый сигнал от одного устройства к другому.

ВАЖНО! Параллельный порт, часто называемый принтерным портом, является самым быстрым и надежным способом подключения к ПК принтера и прочих устройств. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;. Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;

Последнее время популярен монтаж электроустановочных изделий (ЭУИ) в коробках с кабельными каналами плинтусного типа 70х22 и 90х25мм серии «In-liner FRONT»;.

Нуль-модемный кабель используют для соединения ресивера и компьютера, который можно сделать своими руками.

Проводом для термопар называют кабель (провод) компенсационный. Его используют для подключения термопар (термопреобразователей) к преобразователям и измерительным приборам, для снижения погрешности измерения.

Оптоволоконный кабель (ВОЛС) – принципиально новый тип кабеля, информация передается световым сигналом, а не электрическим. Прозрачное стекловолокно – основной элемент, по которому свет проходит на большие расстояния с несущественным ослаблением.

Кабели ТП имеют токопроводящие жилы O 0,32, 0,4,0,5, 0,7 мм, их изоляция – сплошная полиэтиленовая (каждая жила определенной расцветки), скрутка жил четверочная (звездная) или парная — часто используется без брони. Кабели с пластмассовой оболочкой подразделяются на типы, среди которых и ТПП.

ВАЖНО! Кабель ТПП используется для эксплуатации в местных телефонных городских сетях, прокладка осуществляется в тоннелях, шахтах, по стенам зданий, коллекторах. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов. Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов

Специально разработанный гибкий кабель способен выдержать механические нагрузки и изгибы значительных радиусов.

Необходимость барабанов для электрических кабелей, предназначенных для транспортировки, хранения и прокладки электрических кабелей напряжением до 10 кВ определены ГОСТом 5151-79.

Основное предназначение лотка кабельного НЛ10ц оцинкованного — прокладка на них кабелей и проводов напряжением до 1000В в школах, больницах, общественных зданиях, складских строениях, помещениях промпредприятий, магазинах, офисах.

Как определить правильно место траншей и как соблюсти последовательный процесс укладки?
Подготовка проекта происходит в соответствии с ПУЭ: прокладка кабеля в траншее выполняется организацией, имеющей лицензию.

Буквенная маркировка электрических кабелей

Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.

Первая буква

В этой части маркировки всего два варианта.

• Буква , что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
• Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).

Например, Силовой кабель АПвПуг, купить кабель АПвПуг, это кабель с алюминиевыми жилами и изоляцией из сшитого полиэтилена. Используется для передачи и распределения электрической энергии на номинальное напряжение 1000 Вольт. Прокладывается как на суше, так и в водоемах, на высотах не более 4300 метров.

Вторая буква

2-я буква маркировки означает назначение кабеля.

Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.

• К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
• М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
• МГ — монтажный гибкий (МГШВ);
• П (У) — провод установочный (ПВ-3, ПуГВ);

Третья буква

Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.

• В — изоляция ПВХ (пример, -ВВГ);
• Р — резина электротехническая (пример, РПШ);
• НР — негорючая резина;
• П (Пв) — сшитый полиэтилен (-ПвВГ).

Следующие заглавные буквы обозначает специальные особенности конструкции:

• П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
• Б — кабель бронированный лентами (АВБбШв, ВБбШв);
• Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
• Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).

Пятая, дополнительная часть буквенной маркировки кабелей:

Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.

• нг — негорючий;
• LS — низкое дымо- газоотделение;
• з — заполненный.

Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.

Кабель ВВГ. Эта маркировка расшифровывается следующим образом:

ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного покрова.

ВВГнг — негорючий кабель ВВГ.

Кабель бронированный ВБбШв (АВБШв)

• В — Виниловая изоляция;
• Б — Бронированный;
• б — Битум;
• Шв — шланг виниловый;
• А- алюминиевые жилы.

Классификация кабелей[править | править код]

Телефонный кабель пучковой скрутки

Группы однородной кабельной продукции включают кабели:

• кабели силовые для стационарной прокладки на напряжение до 35 кВ включительно;
• кабели силовые для стационарной прокладки на напряжение 110 кВ и выше;
• кабели силовые для нестационарной прокладки;
• кабели связи симметричные;
• кабели связи коаксиальные;
• кабели связи телефонные;
• кабели связи телефонные распределительные;
• кабели радиочастотные;
• кабели управления;
• кабели контрольные;
• кабели оптические;
• кабели греющие (саморегулируемые, самоограничивающиеся, кабели с постоянной мощностью параллельного типа, кабели последовательного типа с полимерной изоляцией, кабели с минеральной изоляцией);
• прочие кабельные изделия (судовые, шланговые и т. д.).

Также кабели разделяют по:

• типу и наличию изоляции;
• типу и наличию экрана;
• по количеству жил;
• по материалу жил;
• по гибкости:
  • для подвижного соединения;
  • для неподвижного соединения.

Стандарт ISO 11801 2002 детально описывает классификацию кабелей.

Разновидности кабелей

Существуют разные модификации кабелей. Их классификация включает в себя группы, отличающиеся по назначению и структуре.

Для передачи информации

Для передачи информации используют такие кабели:

1. RG-6, RG-59, RG-58, РК75 — их называют «антенные». Жилы монолитные или пучковые, между слоями изоляции находится экранирующая оплетка. По ним передают сигналы высокой частоты и слабых токов.
2. Компьютерная витая пара — состоит из 4,8 попарно перевитых проводников. В зависимости от числа пар есть CAT1, CAT2 и CAT5e. Такое решение обеспечивает лучший прием-передачу сигнала. Внутри находится разрывная нить, она помогает легко разрезать наружную изоляцию. Отличаются такие кабели используемым экраном, он может быть из фольги, в виде медной оплетки.

Силовые

С помощью силовых электрокабелей выполняется прокладка наружной и внутренней проводки, они бывают таких видов:

1. ВВГ — позволяет передавать ток до 1000 В и 50 Гц. Сечение жилы от 1,5-240 мм². Провод надежно защищен внутренней и внешней изоляцией. Есть следующие модификации такого кабеля: АВВГ — алюминиевая жила; ВВГнг — негорящая изоляция; ВВГп — плоский и др.
2. NYM — европейский аналог отечественного ВВГ. Отличается более высокой надежностью и качеством. Имеет 2-3 медные многопроволочные жилы, выдерживает до 660 В, хорошо гнется (4 диаметра). Применяется для наружных и внутренних сетей, боится солнечного излучения.
3. КГ — вся изоляция из резины, поэтому кабель характеризуется высокой гибкостью. Рассчитан на 600 В и 400 Гц. С его помощью подключают сварочные аппараты, обогреватели и другое мощное оборудование.
4. ВББШв — состоит из 15 медных жил (одно или многопроволочных), сечением 1,52-240 мм². Изоляция из ПВХ, этим же материалом заполнены пустоты между жилами. Броня из металлических пластин делает кабель особо прочным, и он может работать при 1000 В.

Специализированные

Эти изделия применяются в условиях, отличающихся от стандартных такими параметрами, как температура, давление, влажность и т.д.:

1. ПНСВ — он не передает, а потребляет энергию. Применяют при создании системы «теплый пол».
2. ВПП — для подключения насосов, расположенных в скважинах.
3. РКГМ — для разных нагревательных устройств и т.п.

Основные различия кабеля и провода

Провод – изделие недостаточной гибкости и без оболочки, которое часто устанавливают «в открытую». Используют в теплых сухих помещениях. Кабель – изделие с изолированными жилами и защитной оболочкой. Могут быть дополнительные защитные слои, препятствующие возгораниям. Кабель предназначен для низко- и высоковольтных сетей, подземного или подводного монтажа. Изделие используют для связи.

Особенности изоляции

Запомните, в чем отличие: провод и кабель – если на проводниках нет изоляции, имеем дело с проводом. Токопроводящие жилы кабелей изолируют винилом, полиэтиленом, ПВХ. Защитное покрытие сверху изготовляют из резины, ПВХ, полиэтилена. Так изделие устойчиво к плесени, влаге, горению, перепаду температур. Вид изоляции зависит от условий использования. Из буквенного обозначения в маркировке понятно, какой материал защищает токопроводящие жилы.

Как маркируют?

Технические характеристики провода и кабеля сложно определить визуально. Изделия маркируют, чтобы пользователь подобрал правильный вариант для конкретной ситуации. Различия кабель и провод заключаются в особенностях изоляции, условиях использования.

Маркировка проводов:

• Материал жил – алюминий А; медь П.
• Количество проводников – один П; несколько (2-3) ПП.
• Материал изоляции – резина Р, найрит Н, ПВХ В.

На кабеле указывают металл токопроводящих жил, их количество, площадь сечения, материал изоляции. Из цифробуквенного обозначения узнают о наличии защитного экрана или брони.

Где применяется?

Провод – это изделие, которое помогает выполнить скрытый или открытый монтаж электросети в помещении. Представляет собой линию из 2-3 сплетенных жил. Еще он помогает связать электротехнику, приборы, устройства различного назначения. Создает воздушную линию электропередач. В остальных случаях используют кабель. Его прокладывают под землей и в воде, применяют на улице.

Максимальный срок службы

Благодаря стационарному использованию и хорошей изоляции, кабель может работать около 30 лет. Провода служат без аварий и других происшествий в 2 раза меньше.

Допустимое напряжение

Кабель подходит для высоковольтной сети (от 1000 В). При подборе провода стоит учитывать, что рабочее напряжение, с которым может столкнуться изоляция, должно быть равным или превышать напряжение электросети (до 380 В).

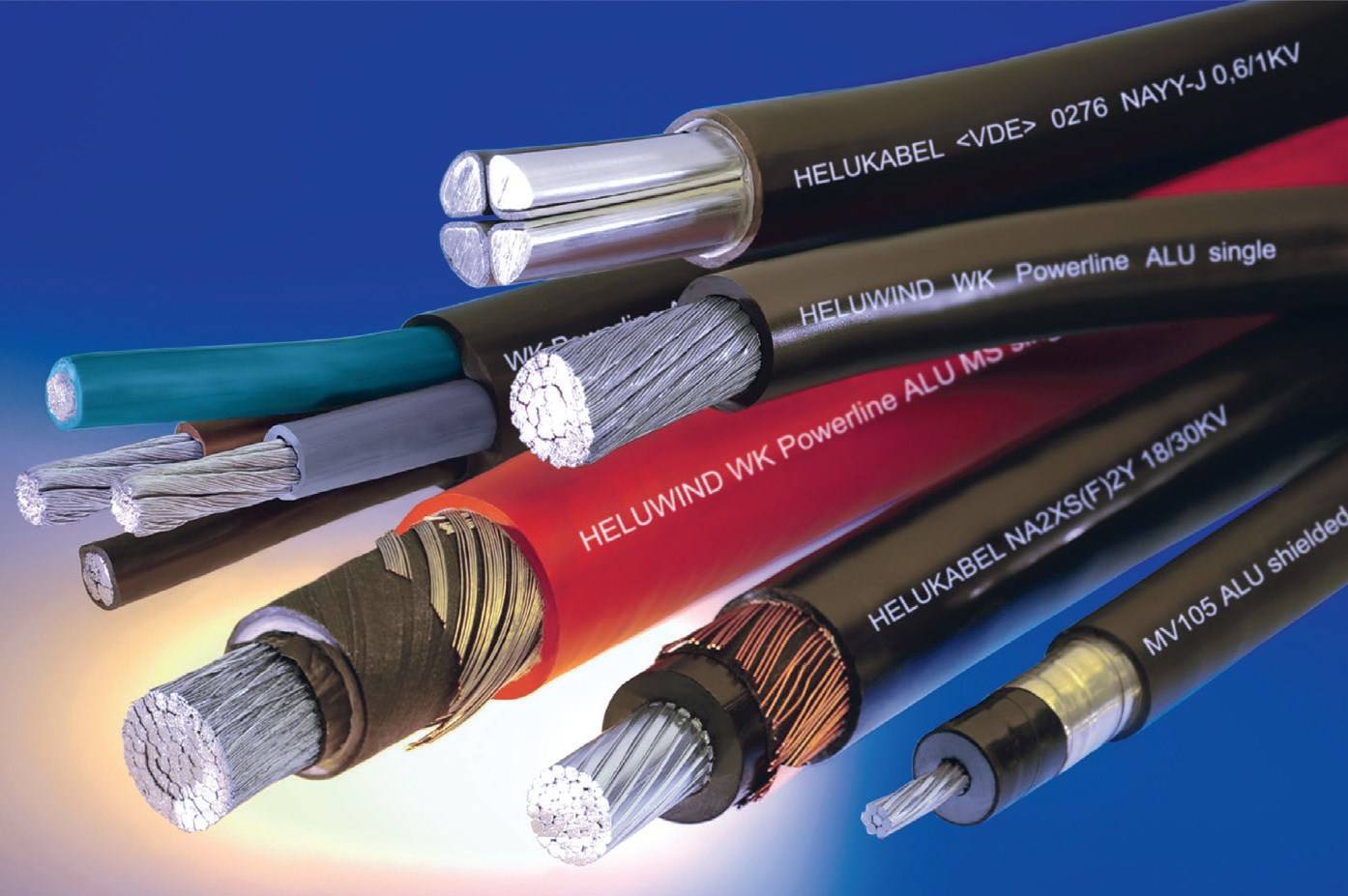

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);
• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• АВББШв — кабель с алюминиевой жилой;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
