Как сделать своими руками вибростол – чертежи и инструкция
По предварительно разработанным чертежам несложно изготовить вибрационную площадку, руководствуясь следующим алгоритмом:
- Разметьте металл согласно чертежу, и прирежьте заготовки.
- Сварите из стального профиля основу площадки с заданными размерами.

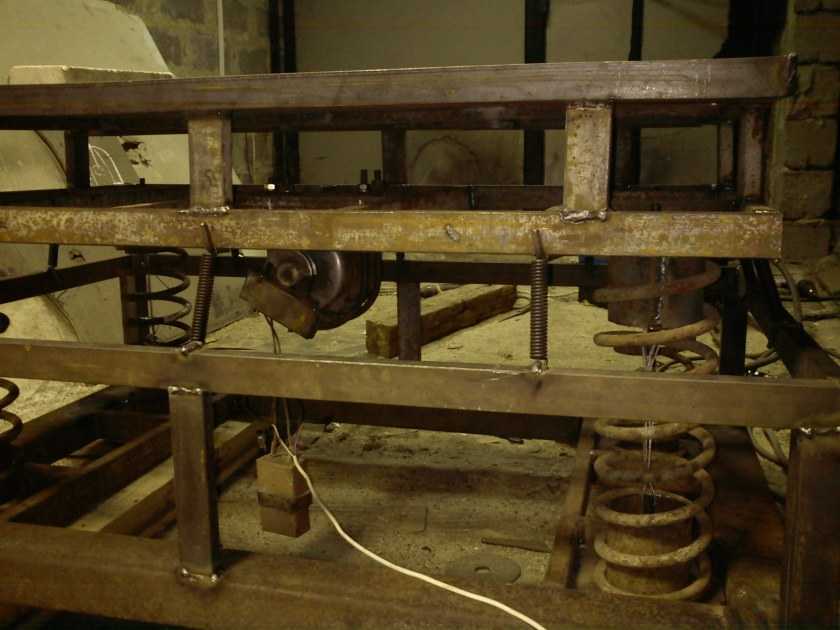

- Приварите подпятники для крепления рамы к опорным стойкам.
- Соедините ноги рамы с прямоугольной основой.
- Установите ребра жесткости и элементы верхнего пояса.
- Поместите прихваченную раму на ровном полу и проверьте ее геометрию.
- Окончательно проварите сваркой все участки соединения.
- Установите подстаканники, превышающие диаметр пружин на 4–6 мм.
- К рабочей площадке приварите буртик из уголка с размером полки 4,5 см.
- Усильте столешницу ребрами жесткости и приварите элементы крепления мотора.
- Приварите к нижней плоскости столешницы подстаканники для пружин.
- Проверьте соосность подстаканников для пружин, в которые они вставляются.
- Зафиксируйте вибрационный двигатель под столешницей.

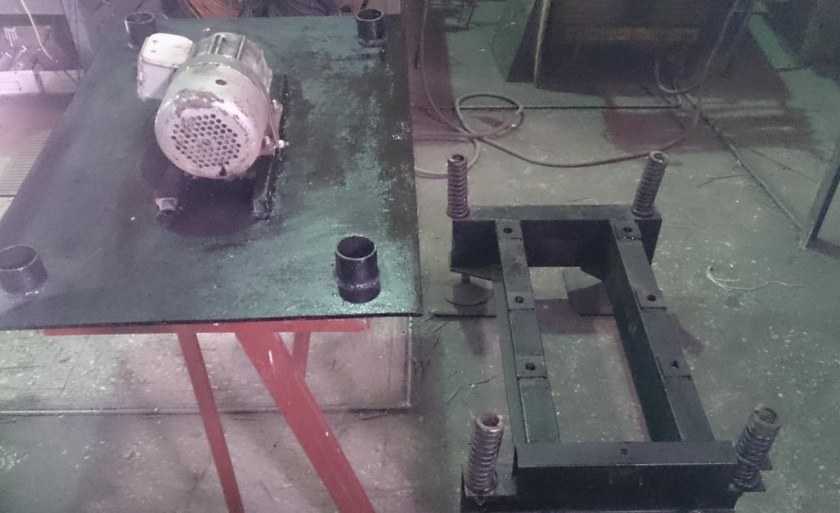

- Установите пружины и соберите раму с площадкой.
Монтаж электродвигателя на вибростол
- Обеспечьте неподвижность виброплощадки, закрепив ее к полу.
- Подсоедините кабель питания, и запустите устройство.
- Установите на столешнице груз, имитирующий залитую форму.
- Проверьте работу агрегата и отрегулируйте эксцентриком параметры вибрации.
Конструкция вибропресса для тротуарной плитки
Основные элементы:
- двигатель;
- рабочая площадка, на которой будут устанавливаться формы с цементным раствором;
- неподвижная рама — используется в качестве опоры для остальных элементов конструкции;
- пружины — их размер зависит от габаритов рабочей площадки и мощности двигателя.
Конструкция вибропресса.
Если планируется изготавливать горизонтальный вибропресс, между опорной конструкцией и подвижной столешницей располагают рессоры. В случае с вертикальным вибростолом верхняя его часть, где устанавливаются формы с цементным раствором, имеет длинные ножки, которые соединяются с подвесами, зафиксированными на основании. Для упрочнения предусматриваются ребра жесткости. Такая мера является необходимой при использовании двигателя существенной мощности для обеспечения работы крупногабаритной конструкции.
Описание процесса
Любое дело всегда стоит начинать с подготовки необходимых материалов и инструментов. Сборка вибростола собственными руками не является в этом вопросе исключением, так что приступим:
Этап №1: подготавливаем всё необходимое
Вам понадобится определённый набор материалов:
И без инструментов также не обойтись:
Помимо вышеперечисленного вам, конечно же, нужны ещё и чертежи вибростола, которые в изобилии можно найти в интернете. Именно по наиболее понравившейся вам схеме и будут выполняться дальнейшие сборочные работы.
Этап №2: сборка рамы основания
Теперь переходим непосредственно к изготовлению вибростола.
И начнём со сборки рамы основания:
- Разрезаем уголок с помощью «болгарки»на четыре части в соответствии с данными на чертёжной схеме. Чаще всего это отрезки по 700 мм, но в зависимости от объёма ваших запланированных работ вы можете выбрать любые иные размеры. То есть, чем больше вам нужно произвести, например, тем габаритнее должен быть станок;
- Получившиеся фрагменты собираем в квадрат или прямоугольник и привариваем их друг к другу сварочным аппаратом.
Этап №3: монтаж ножек
Как сделать ножки?
Для этого поступаем следующим образом:
Берём профильные трубы или трубу, смотря какой она длины, и разрезаем её опять-таки при помощи «болгарки» на четыре абсолютно равные части
Очень важно, чтобы все опоры имели одинаковую высоту, так как малейший уклон в одну из сторон приведёт к выливанию смеси из формы во время работы вибростола
Кроме этого ещё нужно обратить внимание на то, чтобы:
- Вибродвигатель, который будет крепиться к столешнице, не касался земли;
- Оператор станка не наклонялся в процессе его эксплуатации, а мог выполнять все операции в максимально удобном для него положении;
- Получившиеся отрезки привариваем к углам изготовленной ранее рамы;
- Теперь необходимо решить вопрос стабилизации конструкции.
Тут можно пойти двумя дорогами:
Выкопать под ножки небольшие ямы, установить их туда и забетонировать . Идеальная устойчивость в этом случае гарантирована, но и станок получится стационарным. Если вы планируете вести работы исключительно на своём загородном участке, то это наилучший вариант;
Приварить к краям опор круглые или прямоугольные куски металла , увеличивающие их площадь соприкосновения с землёй. В этом случае тогда ещё неплохо бы внизу дополнительно соединить ножки между собой перекладинами из остатков уголка. Конструкция получится не столь неподвижной, как в предыдущем варианте, но зато будет обладать мобильностью;
Этап №4: сборка столешницы
Это самый ответственный этап, на котором необходимо придерживаться следующего алгоритма действий:
- Подготавливаем пружины. Я специально не вписал их в материалы, так как хотел отдельно дать по ним дополнительные рекомендации. Ведь большинство хозяев будут озадачены вопросом, где их взять. Так вот, наилучший вариант – это пойти на авторынок и купить там мопедные пружины или пружины от автомобильных амортизаторов;
- Разрезаем их пополам и закрепляем на каждом углу рамы основания. Если же она имеет вид вытянутого прямоугольника, то по одной пружине нужно зафиксировать ещё и посередине больших сторон.
Осуществляется задуманное одним из трёх способов:
- Привариваются обоими концами к основанию и к столешнице;
- Привариваются одним концом к основанию, а на столешнице устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
- Привариваются одним концом к столешнице, а на основание устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
Надетые пружины выглядят так
- Прикладываем к столешнице вибромотор в месте, соответствующем чертежу, и наносим отметки сквозь крепёжные пазы. В полученных точках сверлим отверстия под болты, с помощью которых и прикручиваем двигатель. Чтобы болты не выступали снаружи, можно предварительно в месте фиксации вибратора приварить небольшой металлический короб;
Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

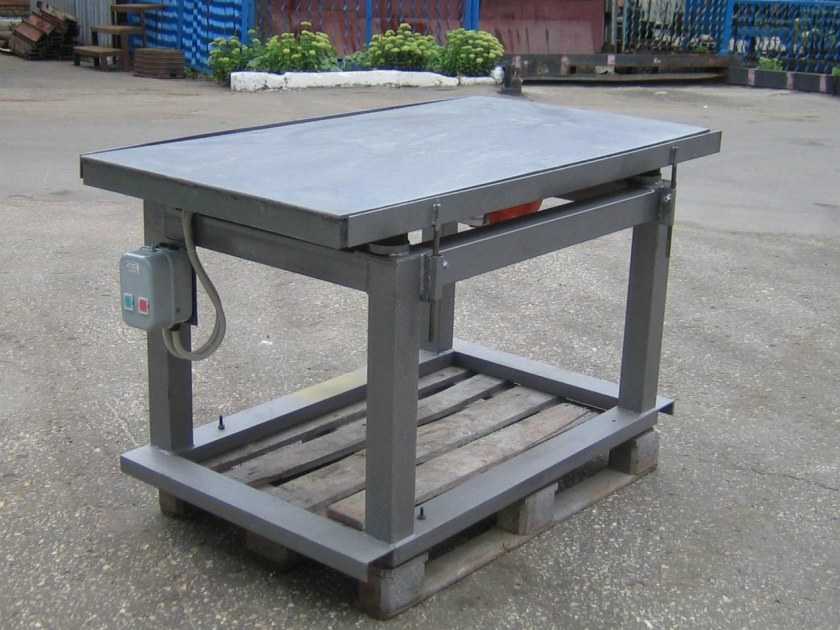

Вибрационный стол, сделанный своими руками
Вибростол – что это
Вибростол, по-другому вибропресс – оборудование, которое применяется для получения тротуарной плитки. Его рабочая зона совершает колебания. Это и есть главная функция оборудования.
Самодельный станок имеет следующие назначения:
- утрамбовка цементного раствора;
- производство плитки, подоконников, еврозаборов;
- организация тестовых работ;
- изготовление блоков для строительства.

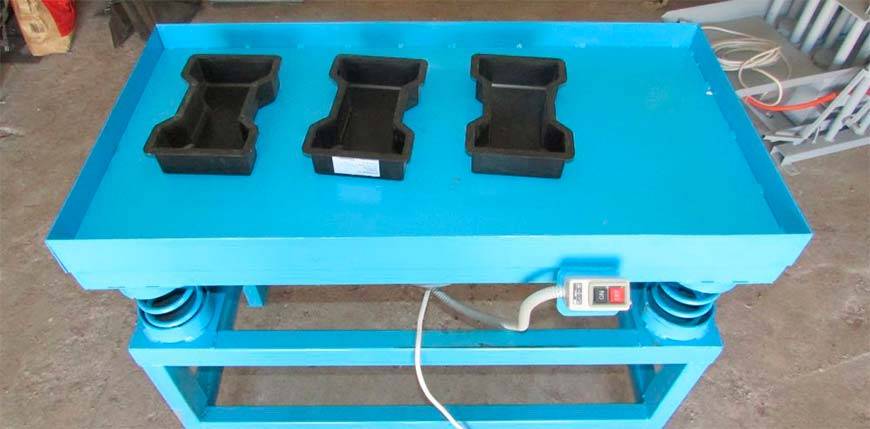

По технологии заранее подготовленные стальные, полимерные формы под плитку наполняют раствором, ставят на стол. Устройство включается на определенное время. Под влиянием вибраций смесь начинает оседать, уплотняется, из нее выходят воздушные пузырьки. Когда цикл завершен, двигатель отключается, со стола снимают формы, ставят на сушку.
При соблюдении всех правил и техники получаются крепкие к нагрузкам плиты разных размеров.
Электрический вибрационный стол – оптимален для домашних условий. Его производительность доходит до 50м2 за сутки. Но есть недостатки. Главный – зависимость от источника питания. Также у оборудования немаленькие габариты, что вызывает ложности при транспортировке.
Гидравлическая система
Для крупных отливок из бетона применяются гидравлические конструкции, где нет пружин.
Покупка агрегата
Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.
На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.
Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.
Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.
Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.
Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.
Применение вибромашины актуально не только при работе с песчаными грунтами, но и при уплотнении щебня
Хотите узнать, как собирается виброплита своими руками? Я расскажу, какие нужны материалы и инструменты и дам пошаговую инструкцию сборки. А также объясню ее принцип действия и познакомлю с разновидностями данного оборудования.
Пошаговая инструкция по изготовлению вибростола своими руками
Проект подбирают исходя из нужных размеров. Чем внушительнее габариты плиты, тем больше на ней поместится форм, но масса ее при этом возрастает, соответственно, требуется более мощный привод. Обычно длина составляет примерно 1800-2000 мм, а ширина – 750-800 мм. Мощность двигателя подбирают с учетом суммарной массы столешницы, форм и бетонного раствора (на каждые 100 кг веса – 1 кВт). Типовой чертеж предполагает, что виброузел будет находиться под плитой, по центру.
Кроме электродвигателя готовят следующие материалы:
- 4 опорные стойки (ножки) из стального проката из уголка, двутавра или прямоугольной трубы, длина каждой – 800 м.
- Уголок для каркаса сечением 25х25 или 40х40. Общую длину считают по чертежу (около 10 м).
- Лист из углеродистой стали толщиной 3-12 мм для изготовления столешницы.
- Амортизаторы – прочные, термически обработанные спиральные пружины, число которых, как и схема расположения, определяется согласно проекту.
- Стальные гнезда (стаканы) для пружин.
В качестве амортизаторов используют пружины от клапанов грузовика марки ЗИЛ, а функцию гнезд выполняют отрезки труб.
Технология изготовления:
1. Каркас. Нарезанные в размер чертежа уголки сваривают. Чтобы придать конструкции жесткость, ножки соединяют между собой поперечинами, а с верхней прямоугольной рамой – с помощью наклонных распорок.
2. К верхним концам опор или раме приваривают стаканы: если их высота превышает 2 см, то пружины помещают в них без фиксации. В других случаях используют болтовые соединения. Жесткая схема скрепления пружин со столом (сварка) не оправдана. Во-первых, амортизаторы будет трудно заменить. Во-вторых, теряется возможность горизонтальной настройки столешницы.
3. К верхней плите в соответствующих местах тоже привариваются стаканы и надевают их сверху на пружины.

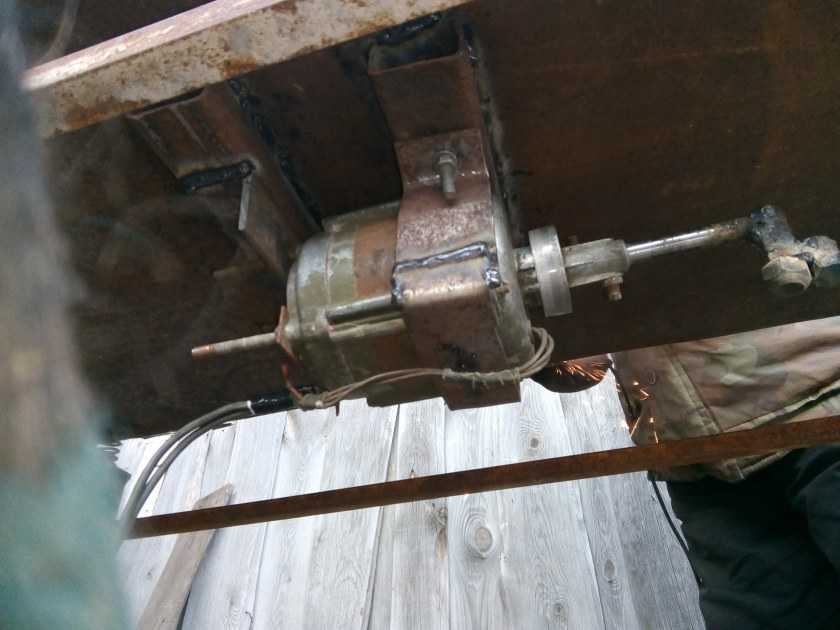

4. В центре подрамника приваривают кронштейны и крепят к ним электродвигатель. Его вал должен быть ориентирован вдоль стола.
5. На хвостовике вала фиксируют эксцентрик. Его роль может выполнять фланец с просверленными отверстиями для закрепления грузиков.
Каждый грузик подбирают путем эксперимента в зависимости от скорости вращения и мощности мотора. Вес утяжелителей не должен быть чрезмерным, иначе двигатель выйдет из строя. Чтобы эксцентрик в процессе работы не отсоединился от вала, вращающаяся часть мотора ограждается защитным кожухом.
Рекомендации
Привод устройства не требует большой мощности, поэтому домашние умельцы часто собирают вибростол с двигателем от стиральной машины. Срок эксплуатации такого движка невелик, но при умеренной нагрузке его ресурса хватит на несколько лет. Специалисты советуют сразу модернизировать мотор: вместо втулок поставить усиленные подшипники. Если вибрационный стол будет задействован в изготовлении плитки на продажу, есть смысл купить готовые вибродвигатели ИВ-98 или ИВ-99, рассчитанные на 220В. У них большой запас мощности, обороты регулируются в зависимости от размеров форм.
Мастера, самостоятельно изготовившие вибрационные устройства, иногда жалуются, что в центре стол меньше вибрирует, а по краям формы подпрыгивают и разъезжаются. Чтобы избежать подобных проблем, желательно найти грамотно составленные чертежи, в которых указаны оптимальные размеры материалов. Масса рабочей плиты рассчитывается таким образом, чтобы отвечать возможностям электродвигателя.
Добиться равномерной вибрации помогут несколько практических советов опытных специалистов.
- Схема работы оборудования должна обеспечивать не слишком большую амплитуду колебаний, чтобы бетон постепенно распределялся по формам, а не отскакивал от стенок. Частоту колебаний подбирают опытным путем, сопоставляя качество получаемых изделий.
- Нужна точная дозировка бетонной смеси – это не только стабилизирует вибрацию, но и поможет избежать формовки плиток разной высоты.
- Стол устанавливают строго горизонтально, без перекосов.
Для дополнительной устойчивости конструкции к нижним концам опор приваривают круглые пластины, вырезанные из листа. Если мощная вибрация приводит к смещению стола, «пятаки» можно просто забетонировать, но лучше все же просверлить в них отверстия, чтобы соединить стол с основанием анкерными болтами.
Самостоятельно изготавливая вибростол, иногда принимают решение сделать плиту или всю станину из дерева. Это большая ошибка: древесина со временем рассыхается. По этой причине полностью нарушается геометрия, теряется центровка, требуемая амплитуда не достигается, падает качество плитки.
Пошаговая инструкция изготовления вибростола
Чтобы изготовить собственными руками качественный и практичный вибростол, Вам не потребуется много времени и больших денежных затрат. Конструкция вибростола достаточно проста и если постараться, можно сделать это устройство быстро и на высоком техническом уровне. Для того, чтобы правильно сделать вибростол, потребуется максимально точно соблюдать определенную последовательность выполнения работ.
Основание, куда будет закрепляться столешница, выполняется из качественного швеллера или же для выполнения этого, можно использовать уголок необходимых размеров. Размеры вибростола для качественной и привлекательной по внешнему виду тротуарной плитки для дачи и частного жилого дома, бывают очень разными. Здесь многое зависит от Ваших желаний и потребностей. Стандартными размерами принято считать такие, как: 700х700. Когда, Вы думаете над размерами вибростола, который планируете сделать своими руками, необходимо учитывать мощность и основные характеристики двигателя, используемого в этом устройстве.
Используемые трубы, служат надежной опорой. Их рекомендуется приваривать к основанию при помощи использования сварочного аппарата – это очень удобно и надежно. Для того, чтобы Ваша конструкция была максимально устойчива на поверхности, потребуется приварить к установленным на ней ножкам специальные пластины, которые выполняются из прочного металла. Затем эти пластины в месте установки конструкции, надежно заливаются бетонной смесью. Если этого не выполнить, тогда устойчивость всей конструкции будет непосредственно зависеть от поверхности на которой она находится. Когда вибростол установлен стационарно, тогда использовать его можно будет только в этом определенном месте и не получится его перемещать. При такой установке, устойчивость всей конструкции будет максимально высокой и у Вас не возникнет с этим проблем при работе.
Столешница необходимо, чтобы была ровной и гладкой. Когда этого не добиться, тогда смесь, которая расположена в формах на плите, при возможном наклоне переместится, что очень не желательно.
В каждом из углов получившейся конструкции и по центру, потребуется приварить пружины, которые будут создавать необходимую вибрацию. Рекомендуется использовать 6 пружин. Отлично для этого подходят пружины, которые установлены на мопедах.
Поверх пружин монтируется металлический лист, который имеет толщину в 8 мм и надежно закрепляется специальными креплениями двигатель. Устанавливать двигатель, рекомендуется в полном соответствии с имеющимися чертежами, иначе эффективность его работы может значительно снизиться.

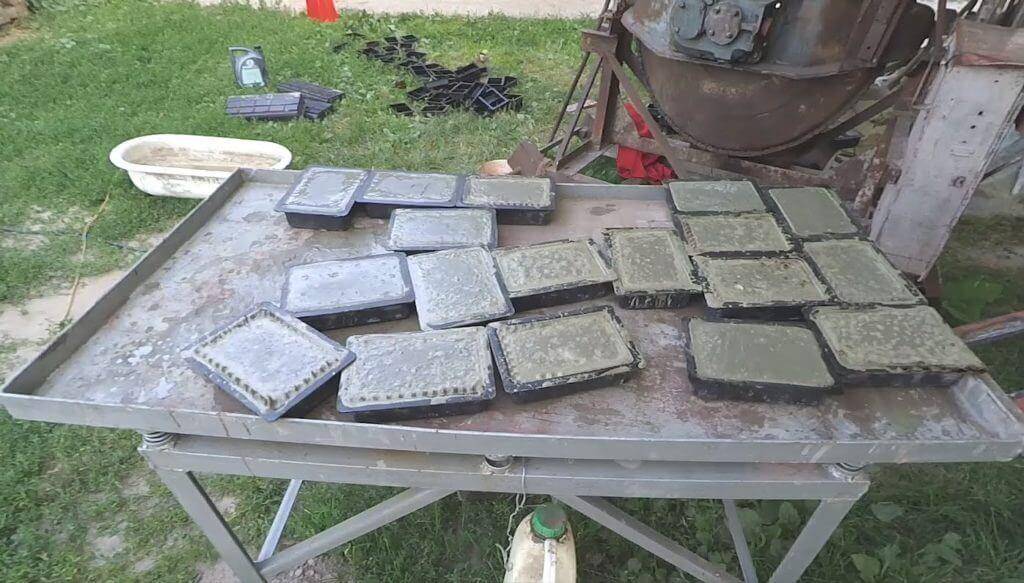

Дальше на поверхность столешницы укладывают специальную форму, в которую заливается бетон. Такую форму можно приобрести в магазине или же можно сделать самостоятельно.
Чтобы сделать надежный вибростол, который будет эффективен в работе, необходимо строго следовать указанной инструкции по его выполнению собственными руками. Помимо всего указанного, не помешает установка специализированного потенциометра для осуществления более точной настройки вибрации. Меняя напряжение, имеется прекрасная возможность настраивать необходимую частоту под разнообразные виды применяемого раствора. Это в значительной степени увеличивает надежность выпускаемой плитки для тротуара, а также позволяет сэкономить время на производство.
https://youtube.com/watch?v=qMK4hY9X0dY
Как установить памятник своими руками: инструкция
Оградки для могил своими руками: типы, процесс изготовления
Детали конструкции, чертежи, материалы и порядок изготовления
Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.
Основные узлы и требуемые для них материалы следующие:
Станина
Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.
Столешница
Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.
Пружины
Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.
Стаканы для фиксации пружин
Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.
Вибростол без пружин
Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.
Вибро-блок
В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

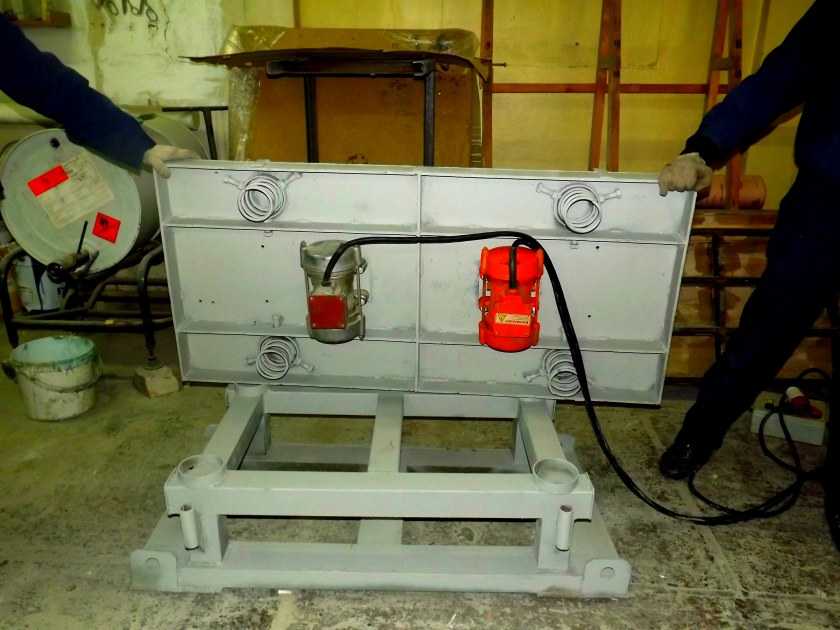

- Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.
- Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
- Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.
Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.
Конструируем самодельный вибростол своими руками – простые решения
Планируя изготовить вибростол формовочный универсальный своими руками, чертежи необходимо заранее приобрести или начертить самостоятельно
Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие разновидности виброуплотнителя:
- оборудование для формовки. Применяется для вибрационной трамбовки бетонного раствора, залитого в литформы;
- расформовочное устройство. Предназначено для извлечения затвердевших изделий из форм с помощью специального приспособления;

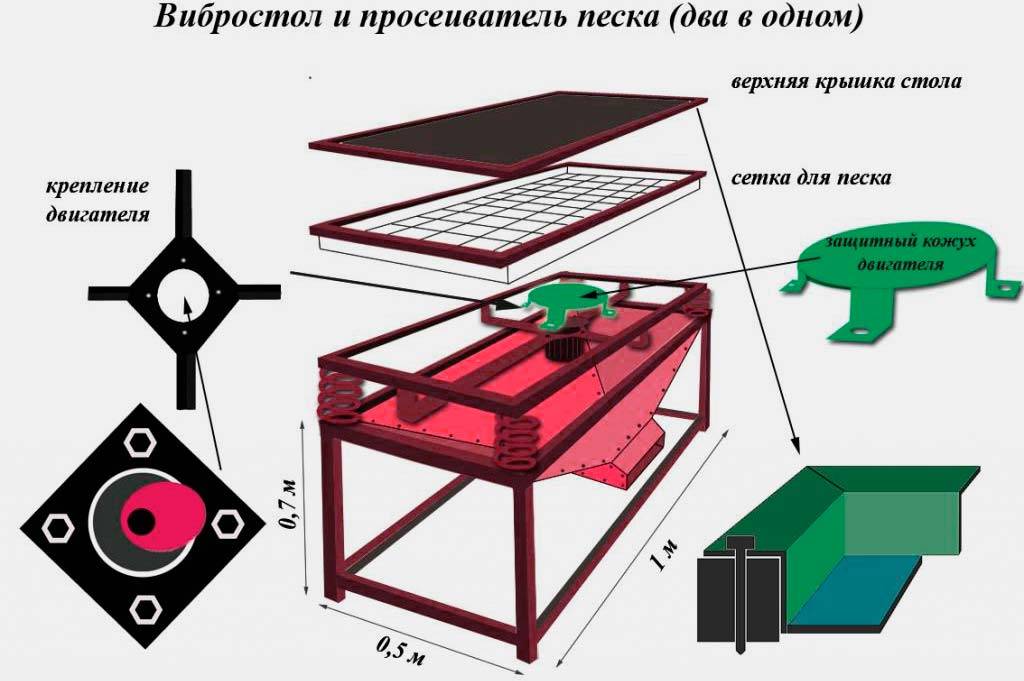

- нестандартные варианты конструкции. Используются для изготовления ограниченного количества продукции в домашних условиях.
Схема простого вибростола своими рукамиПростейшие варианты:
- на базе автомобильных скатов. Для сборки трамбовочного приспособления необходимо 2-3 ската, молоток, а также деревянные щит, размеры которого позволяют поместить формы. Процесс уплотнения происходит при установке форм на деревянный щит, находящейся на покрышках. При постукивании резиновым молотком происходит уплотнение бетонного состава;
- с использованием дрели или перфоратора. В конструкции используется плита, изготовленная из металлического листа или дощатого щита. Столешница размещается на горизонтальной основе и упирается в стену демпфером, изготовленным из куска резины. При включении перфоратора, подведенного к противоположной стороне основания, происходит уплотнение материала.
Разрабатываем чертеж вибростола
Необходимо знать, разрабатывая чертеж на вибростол, как сделать его правильно.
Для этого необходимо:
- использовать проверенную документацию, по которой ранее изготавливалась вибрационная площадка;
- самостоятельно разработать эскиз, используя действующий образец.
Обратите внимание на следующие рекомендации:
- оптимальные размеры столешницы составляют 50х100 см;
- расстояние от пола до рабочей поверхности не должно превышать 80 см.
Как самостоятельно сделать вибростолПри разработке чертежа важно учитывать следующие требования:
- двигатель не должен касаться основания или элементов металлоконструкции;
- поверхность рабочего стола располагается горизонтально;
- ноги рамы должны иметь равную длину для обеспечения устойчивости;
- ребра жесткости устанавливаются в углах для повышения устойчивости.
До разработки рабочей документации нужно предварительно определить размеры агрегата и место крепления мотора. Желательно располагать вибродвигатель в центре масс всей металлоконструкции.
Основные элементы конструкции
Фактически стол состоит из трех крупных элементов: основы, вибрирующей столешницы с соответствующими подвижными опорами и привода, который создает усилие для вибрации.
Если рассматривать конструкцию более детально, можно выделить:
- силовую раму изделия. Она состоит из четырех стоек, связанных продольными балками. Для изготовления этих элементов используется металлопрокат – профильная труба, уголок, швеллер и так далее;
- столешница. Плоская плита (обычно из листового металла) обязательно снабжается бортиками. Это необходимо для того, чтобы установленные на нее формы с раствором при вибрации не «съезжали» со стола;
- разъем для подачи электроэнергии;
- соответственно вилка провода электропитания;
- тумблер для включения вибратора;
- амортизаторы (пружины). Эти устройства смягчают рывки при колебаниях столешницы, делают вибрации более равномерными и плавными;
- электромеханический вибратор.
Интересно: в зависимости от мощности вибратора и габаритов стола, устройство можно использовать для уплотнения не только тротуарной плитки, но и блоков различного размера.
Размеры механизма можно варьировать. Учитывая, что основной «точкой отсчета» при вычислениях является размер формы, лучше делать длину/ширину стола кратной длине/ширине наиболее часто используемых форм. При этом не стоит забывать о небольшом запасе: формы хоть и ставятся на столешницу максимально плотно, но небольшой зазор между ними должен быть.
Как настроить электромотор
Настроить двигатель под необходимые для вибростола мощности можно и другим способом, однако настройке данный способ не поддается: необходимо попросту обрезать шкив с одной части или же приделать к нему гайки.
В устройство данных электродвигателей входит дисбалансирующее устройство, которое позволяет перейти порог максимальной нагрузки и выдерживать более сильные вибрации. Это улучшает качество работы и качество конечного результата.
Обратите внимание!
Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)
- Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур
Бетономешалка своими руками | Наглядное пособие как и из чего изготовить бетономешалку самостоятельно
Чтобы установить мотор, на обратной, нижней стороне поверхности вибростола крепят балку, на которой специально подготовлены ушки для того, чтобы двигатель можно было повесить на них.
Благодаря такому расположению вибрация будет направлена непосредственно на поверхность стола и заготовки получатся максимально качественными.
Как говорилось ранее, двигатель может быть закреплен как в вертикальном, так и в горизонтальном положении, однако, для максимального качества его стоит устанавливать в повернутом положении, чтобы вибрации могли идти сразу в нескольких направлениях.
