Вентиляционные трубы на крыше дома: обустройство выхода вытяжного трубопровода через крышу

Этапы монтажных работ

Перед выводом труб вентиляции на крышу необходимо закончить работу над установкой разводки вентиляционной системы внутри здания. Сам воздуховод должен быть надежно зафиксирован. Перечень инструментов зависит от материала кровли дома. Для комфортного выполнения работ потребуется следующий основной перечень инструментов и материалов:

• зубило;
• электродрель;
• строительный уровень;
• лобзик (крайне желательно — электрический);
• набор отверток;
• утеплительный материал;
• ножницы по металлу или «болгарка»;
• маркер;
• метизы для фиксации;
• герметик;
• ветошь;
• проходной узел;
• средства индивидуальной защиты.

При выполнении самостоятельного монтажа вентиляционных выходов на крышу следует пользоваться собранным узлом прохода, тем самым значительно упрощая себе работу. Последовательность действий имеет следующий вид:

1. Разметка. Пользуясь маркером сделайте отметки по шаблону (зависит от сечения и размера трубы выхода вентиляции на кровлю) в месте, где будет выходить вентшахта.
2. Создание прорези. В кровле надо прорезать отверстие с помощью инструмента по обработке определенного кровельного материала (обычно это «болгарка»).
3. Удаление верхнего слоя кровли.
4. Сверление отверстий под крепление выходного сегмента вентшахты .
5. Разметка для монтажа узла прохода.
6. Создание пазов, в которые будут помещены саморезы в соответствии с ранее проведенной разметкой.
7. Монтаж проходного узла.
8. Его фиксация с помощью саморезов.
9. Установка вентиляционной трубы, закрепление её с помощью соответствующих метизов.
10. Изоляция всех щелей и отверстий.

Особенности установки

В ходе планирования и монтажа вентиляционной системы предварительно необходимо проверить расчеты на предмет соответствия техническим правилам. Настоятельно рекомендуется доверить проектирование профильным специалистам, разбирающимся во всех особенностях и технических нюансах здания.

На входе и выходе вентканала имеется разница между температурными показателями. Внутри канала происходит увеличение тяги из-за разницы температуры внутри помещения и за его пределами. В этом и заключается основная причина того, что в зимний период вентиляции свойственно работать с более высокой продуктивностью, нежели в летнее время.

Еще на этапе проектирования надо задуматься о теплоизоляции каналов, которые проходят под кровлей. Это требуется для того, чтобы со временем не уменьшалась воздушная тяга. Такое решение эффективно сказывается на защите каналов вытяжки от скопления влаги. В случае расположения вентиляционной трубы вдоль дымохода необходимо позаботится о ее обогреве (положительно меняется качество эксплуатации вентиляционной системы в целом). С другой стороны, здесь также есть свой минус. В подобных каналах тяга отличается, поэтому при неправильном составлении расчетов можно столкнуться с нарушением работы вентиляции.

Правильно оформленный вентиляционный вывод способствует эффективному кондиционированию внутри помещения. Самостоятельная установка не вызывает сложностей при условии предварительного ознакомления с особенностями выполнения работ.

Закрепление верхней части вентиляционного стояка

Последствия ошибок монтажа

Грамотная установка вентиляционной трубы на крыше является залогом полноценной работы всей системы. При несоответствии рекомендуемым нормам монтажа возникнут следующие негативные последствия:

• ослабление тяги;
• присутствие неприятных запахов в жилых помещениях;
• скопление влаги в комнатах;
• конденсат внутри системы;
• недостаток кислорода;
• появление на поверхности стен грибка;
• отложение копоти на облицовочных материалах, установленных на кухне;
• повышение интенсивности возникновения заболеваний у всех жильцов;
• подмерзание определенных элементов конструкций здания.

Правильность установки является основным фактором, который определяет полноценность воздухообмена и комфорт проживания.

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

• воздушного обмена в мансардном или чердачном помещении дома;
• монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
• подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

• угол ската крыши;
• вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
• тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

• не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
• конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
• для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
• в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

1 Общая информация

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Узел прохода венттрубы: особенности конструкции

Проходной узел крышной вентиляции представляет собой металлическую, пластиковую или комбинированную трубу. Она помещается в сквозное отверстие в кровле и фиксируется в металлическом стакане. Отверстие после установки узла герметизируется и утепляется с наружной и внутренней стороны. Снизу к узлу подводится воздуховод системы вентиляции, а сверху устанавливается защитный капельник или дефлектор.

Для установки прохода венттрубы можно использовать и готовое фасонное изделие, предназначенное для кровельной вентиляции. Это комбинированная труба, состоящая из внутренней стальной оцинкованной трубы и наружного полипропиленового слоя. В нижней части изделия, которая вставляется в воздуховод, находится уплотнитель, а в верхней части конструкции имеется колпак с дефлектором.

Планирование и установка узла прохода вентиляционной трубы зависит от нескольких факторов:

• тип кровли – плоская, двускатная, односкатная, сложная;
• вид кровельного материала – профнастил, гибкая черепица, керамическая черепица;
• угол скатной кровли.

Необходимо заранее позаботиться о герметизации и утеплении участка кровли в месте монтажа проходного элемента.

Поскольку для установки трубы потребуется вырезать фрагмент кровли, включая внешнюю оболочку, слой утеплителя и гидроизоляции, после установки инженерной конструкции нужно тщательно загерметизировать и утеплить узел. Если этого не сделать, то через трубу вентиляции в помещение будет попадать влага, и температурный режим внутри здания будет нарушен.

Основные требования к узлу прохода:

• инженерные сооружения должны быть по возможности вертикальными без изгибов, чтобы обеспечить беспрепятственное движение воздуха из помещения наружу;
• желательно не объединять несколько вентиляционных проходов в один, а для каждой части помещения (вытяжки на кухне, стояка канализации, жилых помещений, чердака) делать отдельный вертикальный проход на крышу;
• в идеале вентиляционные выходы должны проходить через конек крыши по центру конструкции, или максимально близко к нему;
• для обустройства воздуховодов нужно выбрать качественные фасонные изделия, обеспечивающие беспрепятственное движение воздуха и герметичность.

Важно! Установка вентиляционных проходов через конек кровли или рядом с ним – оптимальное решение для двухскатной кровли, необорудованной стропильной системой с коньковой балкой. Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб

Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб

Основным элементом узла прохода вентиляционной трубы является выход – специальное фасонное изделие в виде патрубка, имеющего плоское основание, соответствующее материалу и форме кровли. Для различных инженерных систем вентиляции используются разные виды фасонных изделий: выход для вытяжки, для канализации и проходной элемент для труб.

Отдельно в строительных магазинах встречаются специальные изделия для фальцевой и мягкой кровли, для профнастила, металлочерепицы, а также универсальный выход. Большинство фасонных изделий соответствуют геометрии кровельных материалов, благодаря чему обеспечивают надежную герметизацию узла при установке на крыше.

Монтаж обрешётки

Тип и способ монтажа поперечной обрешетки зависит от используемого кровельного покрытия. Для холодной кровли хорошо подходят и шифер, и профилированный лист, металлическая и битумная черепица. Все зависит от эстетических предпочтений и уклона скатов.

Всего можно выделить два вида обрешётки для холодной кровли: сплошную и дощатую. Сплошная обрешётка хорошо подходит для мягкой черепицы, а также материалов вроде профлиста, сильно шумящих во время дождя. Плотное прижатие покрытия к сплошной массивной основе устраняет нежелательный акустический эффект и существенно облегчает монтаж кровли.

Сплошную обрешётку выполняют либо из ОСП 3 и 4 классов, либо из влагостойкой фанеры на фенол-формальдегидных смолах. Минимальная толщина фанеры составляет 8 мм при шаге стропильных ног 60 см. ОСП имеет более рыхлую структуру, для надёжной фиксации крепежа в ней толщина должна быть не менее 12 мм.

Когда все листы закреплены, стыки нужно заполнить нетвердеющей битумной мастикой или специальным кровельным герметиком. После герметизации рекомендуется проверить по натянутому шнуру плоскость обрешётки, при необходимости устанавливая подкладки разной толщины в местах основного крепления.

Устройство дощатой обрешётки значительно проще

Для неё подойдёт и обрезная, и необрезная доска, важно только не использовать материалы, не калиброванные по толщине. Доски обрешётки прибивают перпендикулярно стропилам. При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

При этому нужно учесть два фактора:

1. Основные доски, к которым осуществляется крепление покрытия выбранного формата, должны располагаться на линии перехлеста между листами. Для этих целей рекомендуется отобрать наиболее широкие доски.
2. В диапазоне между основными досками следует установить несколько дополнительных, учитывая рекомендуемую производителем степень заполнения обрешётки и количество промежуточных рядов крепления.

В случае выбора в пользу необрезной доски, её нужно располагать более широкой плоскостью кверху. Для крепления лучше не использовать шурупы и саморезы, обычные гвозди подойдут лучше любого другого крепежа.

Особенности монтажа через кровлю

Для обустройства вентиляции через крышу применяются такие элементы:

• Поднавесные отверстия, которые могут располагаться вдоль конька с обязательным закрытием софитными решётками. Это защитит от проникновения в каналы воздуховодов насекомых, птиц, мелких грызунов.
• Слуховые окна на чердаках в качестве вентиляционных отверстий во фронтоне (как сделать вентиляцию в окне?).
• Вентиляционные выходы, представляющие собой отрезок трубы с подсоединением к общей вентиляционной системе чердака или всего здания.
• Аэраторы, врезаемые неподалёку от конька в саму кровлю. Функционально равноценны отверстиям, которые оставляются под коньком. Организуют движение воздуха в вентиляционной системе крыши даже в случае снежного покрова толще 3 см.

отдельной статье

Требования к вентиляционным каналам

Сущность требований к трубопроводу вентиляции заключается в следующих характеристиках:

• Сечение вентиляционного канала должно составлять как минимум 15 см в диаметре. Именно такие параметры выдержат стандартные материалы из оцинкованной стали.
• При обустройстве приточно-вытяжной вентиляции – трубопровод на отводной его части имеет довольно большую кольцевую жесткость. Поскольку на возвышенном над крышей отрезке трубы вентиляции “давит” значительная ветровая нагрузка.
• Трубе вентиляции необходимо обладать не только прочностью, но и иметь тонкие стены. Насколько тоньше ее стенки, настолько больше их пропускная способность.
• Домашний дымоход не должен ржаветь. Так как водяные пары, содержащиеся в помещении, оседают на внутренних стенках трубопровода. Помимо этого, вентиляция в доме не должна быть подвержена горению или выделению в процессе горения вредных веществ.
• Сама система трубопроводов должна обладать минимальным весом. Отбор в категорию вентиляционных труб можно устроить если сравнить массы погонного метра “кандидатов”.

Необходимо заметить, что традиционный материал, из которого делается вентиляция в частном строении – кирпич или труба из оцинкованной стали – обладают практически всеми вышеуказанными качествами. Но, масса трубопровода из кирпича соответствует всем нормам. Более того, труба из металла пропитана статическим электричеством, которое притягивает пыль.

Конструкция проходного узла для вывода вентиляционной трубы на крышу

Что собой представляет и для чего он нужен

Любой дымоход предназначается для вывода продуктов горения на улицу. Естественно, они проходят через него в горячем состоянии, поэтому в местах перекрытий (потолочных, чердачных, кровельных) горячая печная или каминная труба будет представлять собой пожароопасный объект.

Для противопожарной защиты предусматривают термоизоляцию дымоотвода, в частности путем так называемой разделки. Здесь как раз неоценимую роль играет сооружение короба вокруг дымовой трубы. Материал разделки укладывают в кожух, который изготавливается из негорючего материала и может быть разной высоты.

Второй его немаловажной функцией является декоративное украшение трубы, выступающей на крыше, тем более, если труба не вписывается в общий дизайн

Основные моменты монтажа

Фановые трубы нужно еще правильно смонтировать:

1. Занижение диаметра вытяжной части трубы крайне нежелательно . Переходы диаметра со 110 до 50 мм снижают пропускную способность в 5 раз. И вполне ожидаемо, что ее банально не хватит для компенсации падения давления;

1. Горизонтальная часть системы канализации должна иметь уклон в 2 см на погонный метр . Его наличие предотвращает образование воздушных и водяных пробок;
2. Вывод стояков канализации, открывающихся на чердак, ни к чему хорошему не приведет . И не только из-за запахов, повышенная влажность быстро напитает сыростью теплоизоляцию, что в свою очередь приведет к загниванию стропильной системы (деревянных или металлических ферм);
3. При выводе на крышу фанового стояка его следует оснастить дефлектором, благодаря которому в трубу не попадут ни мусор, ни атмосферные осадки . Из плюсов дефлектора также отметим усиление тяги в ветреную погоду, повышающей эффективность всей системы.

Если после знакомства с нормативными требованиями вы все еще полны сомнений относительно того, нужна вам вентиляция канализационной системы или нет, предлагаем упрощенные пояснения:

• Если вы проектируете дом, то знайте, что районный архитектор не утвердит ваш проект без фановых отводов, если будущее здание имеет более 2-х этажей;
• Если этажность 1-2 этажа, тогда имеет значение количество унитазов и ванных комнат. Фановый вывод не нужен, если их будет всего по 1.

Но и это еще не все – даже если ваш проект предусматривает всего 2 этажа с одним санузлом и одной ванной комнатой, то будет играть роль их расположение:

• Фановая труба нужна, если и туалет располагаются на разных уровнях;
• Вывод на крышу нужен, если для прокладки канализации будет использоваться труба с диаметром менее 100 мм;
• Соединение канализации с атмосферой требуется при наличии в доме бассейна;

Наличие герметичных очистных сооружений также потребует обустройства фановой трубы.

Непредвиденные моменты

Вернемся к многоквартирным домам, где в последние годы наблюдается негативная тенденция – во время ремонта канализации жители верхних этажей по незнанию (а может, и сознательно) демонтируют канализационный стояк, ведущий на техэтаж.

Если спросить о причине такого «рационализаторства», то большинство ответов будут типичны – «кому она нужна?». Но это вмешательство не остается безнаказанным – спустя пару недель во всех верхних по данному стояку канализации квартирах появляется устойчивый и неприятный запах.

В такой ситуации лучшим решением будет установленный взамен удаленного участка системы фановый клапан канализации. Данное устройство конструктивно представляет собой «блок-пост» — пропуская воздух только внутрь трубы, и не выпуская его в помещение.

Давайте смоделируем ситуацию, в которой жильцами установлен фановый клапан для канализации:

• В штатном режиме благодаря возникающей тяге избыточное давление формируется в верхней части стояка. Оно не дает влажному и насыщенному неприятными запахами воздуху из канализации попасть в помещение;
• Возникающее при залповом сбросе канализационных сроков разрежение активирует клапан, через который внутрь системы засосется воздух, и давление уравняется.

Для чего на крышу устанавливают вентиляционный выход

Как правило, в одно- или двухэтажном доме вентиляционные ходы из жилых помещений, кухни и санузла выводятся на крышу.

Вертикальный выход вентиляции, заканчивающийся в виде трубы, возвышающейся над кровлей, обеспечивает максимальную тягу воздуха. Такой способ организации вентиляционных выходов делает воздух в помещении чистым, поскольку все запахи – из санузла, кухни и жилых помещений – выводятся вместе с воздухом через шахту наружу.

Естественная тяга образуется за счет действия физических законов – из-за разницы давлений воздуха снаружи и внутри помещений.

Согласно нормам СНиП вывод труб вентиляции через кровлю необходим:

• для поступления свежего воздуха, насыщенного кислородом, в дом;
• установки фановой части канализационной шахты (фановая труба соединяет канализационный стояк с вентиляцией для вывода неприятных запахов);
• воздухообмена в чердачной или мансардной части дома.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

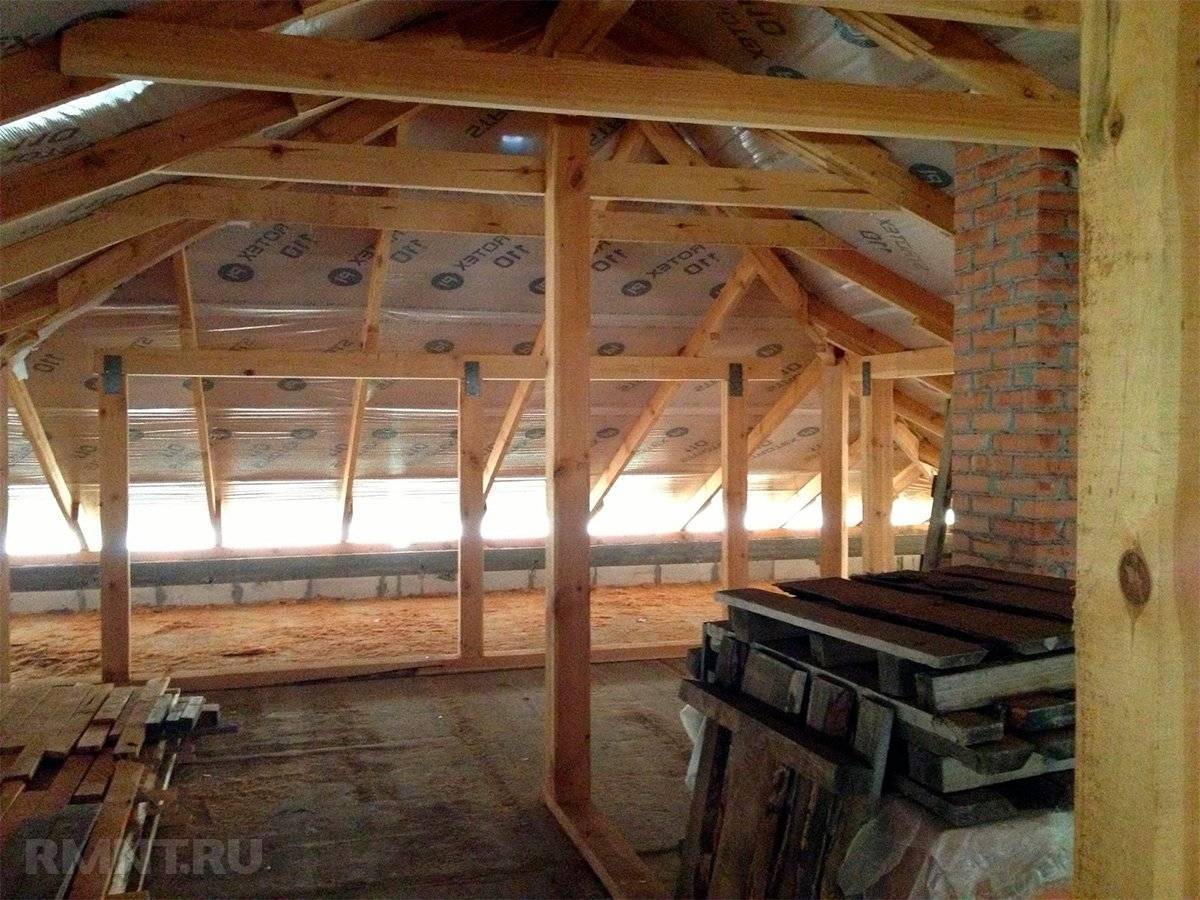

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Заключение

Обеспечить хорошую гидроизоляцию можно двумя способами. В первом случае используется штатный силиконовый чехол или колпак, который одевается на трубу, обрабатывается силиконом и приживается хомутом и накладкой. Таким способом заклеиваются вентиляционные трубы на битумной черепице и профнастиле. Для металлочерепицы, ондулина, волнистого поликарбоната приходится покупать и устанавливать переходные профили с таким же размером волны.

Если в вентиляции используется воздуховод нестандартного размера, то стык между кровлей и трубой приходится заклеивать битумной мастикой и подкладочным материалом в цвет кровли, например, отрезками ендового ковра или стеклорубероида.
