Вентиляционная решетка с обратным клапаном: устройство и виды + рекомендации по установке

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

• по материалу изготовления;
• по форме;
• по способу функционирования;
• по месту установки;
• по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

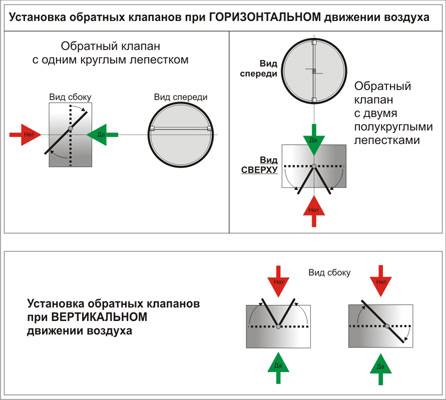

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Правила выбора

Выбор модели зависит от дизайна помещения и конструкционных особенностей вентиляции Выбор элемента решетки зависит от особенностей проекта конкретной системы вентиляции, в ряде случаев параметры указывают заранее. Подбирать деталь также можно при помощи специальных монограмм, разработанных под определенные требования. Для крупных систем основными критериями выбора становятся расходование и скорость воздуха, поэтому им требуются решетки, изготовленные под заказ и дополненные специальным регулятором

Кроме требований в плане техники нужно уделять внимание эстетике и дизайну элементов

В большинстве случаев выбор конкретной модели зависит от оттенка детали, потребности в наличии жалюзи с регулировкой и мелкой сетки. Дополнительно проверяют шумовые и аэродинамические свойства, характеристики и участки для монтажа, место установки, например, на полу, потолке, стене либо двери. Важным параметром считается отсутствие проблем во время обслуживания, размеры воздуховода или отверстия, а также возможность расходовать воздух в процессе работы. В начале нужно всегда учитывать габариты вентиляционного канала и его геометрию, а также условия эксплуатации.

Типы вентиляционных решеток по функциональному назначения

В зависимости от своего назначения они могут подразделяться на наружные приточные, внутренние приточные и внутренние вытяжные

С наружным притоком

Данные решетки могут, в свою очередь, подразделяться на:

• Фронтонные – применяются специально для проветривания помещений на чердаках (чаще всего изготавливаются с расширенной окантовкой, придающей им большую эстетичность);
• Цокольные – устанавливаются в подвальных помещениях и должны помимо функции вентиляции еще и обеспечивать надежную защиту от грызунов (их типовыми размерами считаются 37,5х37,5 см, 15х15 см и 24х24 см).
• Дверные – обычно им отдают функцию приточного клапана, расположенного в районе дверного проема, когда отсутствует возможность по-другому организовать достаточную подачу воздушного потока в помещение;
• Напольные – такие модели незаменимы, когда требуется организовать приток кислорода, вытесняющий отработанный воздух от пола к потолку. Они могут быть как стационарными, так и регулируемыми. В последнем случае в металлическую раму попросту устанавливают регулируемые шторки-жалюзи, которые сворачиваются в рулон.

С внутренним притоком

Они обеспечивают приток воздуха в обслуживаемое помещение из специально обозначенного источника. Как пример можно привести каминные вентиляционные решетки – с их помощью осуществляется прогрев воздуха в комнате. Холодный воздух проникает в камин через нижнюю решетку, получает свою долю обогрева, а через верхнюю решетку подается в комнату. Внутренние приточные решетки стандартно выполняются в круглой форме, таким образом они гармоничнее вписываются в интерьер. Существуют и эксклюзивные дизайнерские варианты, которые изготавливаются с помощью художественной ковки или лазерной резки. Стоит отметить, что внутренние приточные распределители  никогда не оборудуются клапанами. Они изготавливаются из термостойких материалов и рассчитаны на работу с очень прогретым воздухом.

Внутренние вытяжные

К таковым возможно отнести:

• Накладные – устанавливаются в жилых помещениях, которые имеют собственную естественную тягу. Москитное полотно в их конструкции предотвращает доступ насекомых в квартиру. Дополнительно могут оборудоваться обратным клапаном, что означает, что жильцам не будет угрожать обратная тяга. Место их типовой установки – санузлы и кухни. С помощью подвижных планок регулируется их пропускная способность;
• Распределители с соединительным клапаном (специально для кухонных помещений) – выполняются из полихлорвинила, оборудуются инерционными жалюзи или обратным клапаном. Одновременно осуществляют и естественную тягу и отток отработанных воздушных масс;
• Щелевые – монтируются в тех местах, где вентиляцию желательно оставить незаметной. Для этого подбирается специальный цвет решетки (под цвет потолка), также могут быть сокрыты элементами декора либо вовсе разместиться между уровнями сложноуровневого потолка.

Поэтапное выполнение работ

Схема установки обратного клапана.

Сначала вам предстоит произвести демонтаж вентилятора, который вы успешно использовали. В отверстие для вентиляции устанавливаем корпус обратного клапана и делаем отметки на местах предполагаемого крепежа. Корпус предстоит извлечь, и на полученных отметинах вам необходимо просверлить отверстия.

Возвращаем корпус на прежнее место и через полученные отверстия наносим отметины на стенки колодца для вентиляции. Снова извлекаем клапан, и на полученных отметинах предстоит проделать отверстия. Воспользоваться перфоратором у вас точно не получится, поэтому предстоит применить шлямбур (устройство для получения отверстий в бетонных основаниях механическим способом).

В отверстия забиваем дюбеля соответствующего размера. Остается только вернуть обратный клапан на место и завернуть до упора все крепежные элементы

Обратите внимание на получившиеся отверстия или зазоры между корпусом обратного клапана и колодцем для вентиляции. Если их размер виден невооруженным глазом, то предстоит дополнить монтаж обратного клапана герметизацией. Самое простое — засиликонить все зазоры

Самое простое — засиликонить все зазоры.

Игнорировать этот момент никак нельзя, так как воздушная тяга будет недостаточной для перекрывания шторок клапана. Вентиляции это не повредит, но свою основную функцию клапан выполнять или не будет, или будет не в полной мере. После выполнения всех описанных работ предстоит установить вентилятор на прежнее место. На этом можно считать миссию выполненной: вентиляция работать будет надежно, обратный клапан не пропустит в ваш дом посторонние запахи.

http://1poclimaty.ru/youtu.be/hBC4ZOXKLrY

В настоящее время в продаже стали появляться обратные клапаны, которые не предполагают столь кардинальных перемен. Такие устройства монтируются не за вентилятором, а непосредственно перед ним. Такие своеобразные клапаны являются накладными. Работают они нисколько не хуже описанных ранее. Особенность только в том, что клапан будет несколько выступать над плоскостью стены. При хорошем оформлении корпуса это может быть самым простым решением проблем вентиляции, причем придаст это устройство дизайну комнаты своеобразный шарм.

И еще необходимо добавить несколько слов о широком ассортименте клапанов на современном рынке строительных материалов. Выбор очень широк по различным параметрам. Особенно это касается корпуса клапана. Производители всего оборудования для вентиляции понимают, что универсальных размеров вентиляционных шахт не существует, поэтому по максимуму решено было обеспечить товаром весь рынок по всем направлениям. Существуют обратные клапаны, предназначенные для различного сечения вентиляционных колодцев. Особенно надежно проявляют себя обратные клапаны квадратного сечения. Особенность их в том, что они не боятся различного рода перекосов и очень легко монтируются в колодцы любого сечения. Такими устройствами можно надежно обеспечить вентиляцию в любом доме.

Монтаж: подробная инструкция

Стандартным является способ крепления решетки на дюбели.

Он предполагает такую последовательность действий, как:

1. Проверка клапана на возможность застревания.
2. Сопоставление размеров решетки и ее формы с окном вентиляционной шахты.
3. Дополнительное усиление стенок канала.
4. Разметка крепежей.
5. Крепление решетки к воздуховоду посредством фланца. Оставшийся промежуток заполняют монтажной пеной. Ее излишки убирают после высыхания.
6. Просверливание отверстий под дюбели. Установка крепежей.
7. Фиксация решетки саморезами. Слишком сильно затягивать декоративную панель не стоит, т. к. пластик может треснуть.

Сверло для подготовки отверстий подбирают в соответствии с материалом для основания. Иногда решетку фиксируют с внутренней стороны. Это позволяет спрятать крепежи, но выполнение процедуры осложняется.

Существует вариант фиксации устройства при помощи клея. Вещество наносят на обратную сторону панели или основание. Далее изделие плотно прижимают к стене и дополнительно закрепляют малярным скотчем до высыхания.

Как сделать эффективную вентиляцию — общие принципы

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный. А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

Мембрана

Мембранные клапаны используются в системах без принудительной вентиляции, потому что мембрана изменяет свое положение при слабом потоке. Но эта особенность имеет обратную сторону.

От сильного давления в трубе мембрана может деформироваться и потерять свои свойства. Для предотвращения искривления дополнительно устанавливаются ребра жесткости.

Данные клапаны не следует ставить для мощной вытяжки и при сильной обратной тяге.

Самые распространенные клапаны, подходят для большинства вытяжек, устанавливаемых в кухнях многоквартирных домов.

Жалюзи

Широкое распространение получили воздушные клапаны в виде жалюзи. Принцип работы гравитационный – без давления воздуха в трубопроводе лепестки висят в вертикальном положении, закрывая канал от обратной тяги.

Решетки выполняются стандартных размеров. В отличие от одностворчатых вариантов, створки меньших размеров легче открываются для выходящего потока воздуха и легко закрываются при обратной тяге.

Применяются такие лепестковые модели, как правило, на выходе вентиляционных систем на улицу. Система жалюзи изготавливается из металлических пластин, более устойчивых к перепадам температур.

Недостатками являются вероятность появления коррозии со временем, когда сотрется покрытие, и больший вес по сравнению с пластиком.

Не применяются без вытяжных устройств!

Бабочковые

Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.

Лепестковые

Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.

Гравитационные одностворчатые

Такие модели представляют собой стандартную конструкцию с запорным элементом в форме круга или прямоугольника. Их принцип работы заключается в сдвигании детали заслонки с помощью потока воздуха с правильным направлением, который затем продолжает свободно перемещаться по воздуховоду. Потом задвижка подтягивается к основанию вентрешетки и закрывает ее. Гравитационные элементы представлены в двух типах: со смещенной осью, где закреплена заслонка, и с противовесом внутреннего или наружного типа. Прибор нужно устанавливать по вертикали либо горизонтали, в ином случае крышка не закроется до конца и не будет защищать помещение.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Установка и эксплуатация

Схема вентиляции с обратным клапаном

Важно правильно разместить вентиляционную решетку с клапаном: так, чтобы заблокировать обратную тягу при любой комбинации включения вытяжных устройств. Если работает одна вытяжка, то достаточно одной решетки

В более сложных системах рекомендуется устанавливать решетку с клапаном на каждую ветку трубопровода, связанную с выведением воздуха. Это предотвратит проникновение воздуха обратно в помещение, когда выключена вытяжка.

Установка решетки не требует специальных навыков и выполняется своими руками. Место выбирается исходя из доступности и удобства монтажа, т. к. во время эксплуатации потребуется периодически чистить решетку.

В вентиляционных шахтах многоквартирных домов создаются благоприятные условия для разных микроорганизмов, там скапливается большое количество грязи, обитают насекомые и даже грызуны.

Очистка коммунальными службами проводится крайне редко либо никогда. Поэтому установка прибора, блокирующего обратный поток воздуха, обязательна на входе в шахту.

Некоторые модели вытяжек поставляются со встроенным обратным клапаном, в этом случае установка дополнительного прибора не требуется.

Процесс подключения решетки аналогичен монтажу других элементов системы воздухообмена. Монтировать изделие можно на поверхность стены, некоторые модели —  внутри шахты.

Основные этапы установки

Что дает обратный клапан

• Подсоедините изделие к воздуховоду посредством соединительного фланца.
• Промежуток между стеной и воздуховодом промажьте герметиком или заполните монтажной пеной – нужно обеспечить полную герметичность конструкции.
• Срежьте излишки пены или герметика после высыхания ножом.
• Зафиксируйте корпус изделия на несущей поверхности при помощи саморезов и дюбелей либо жидких гвоздей.
• Установите декоративную решетку на место.

Некоторые модели оснащаются дополнительным вентилятором, тогда перед фиксацией декоративного элемента установите вентилятор.

В случаях, когда одновременно работает естественная и принудительная вентиляции, применяются два варианта:

1. установка тройника около решетки с клапаном для естественной вентиляции. При использовании тройника упрощается доступ к изделию для профилактических работ;
2. покупка особой модели с отверстиями под оба типа вентиляции.

При размещении обратного клапана со стороны улицы может возникнуть проблема из-за замерзания закрывающего элемента. Особенно подвержены этому воздуховоды, идущие из ванной комнаты и санузла, – влага быстро замерзает.

При этом уменьшается сечение отверстия, снижается производительность вентиляции. Кроме того, створки перестают свободно вращаться.

По этим причинам нужно регулярно удалять наледь механическим методом, соблюдая осторожность, чтобы не повредить пластиковый корпус решетки. Для улицы предпочтительнее использовать металлические изделия

Совет, как быстро и легко проверить наличие обратной тяги: поднесите горящую спичку к вентиляционному отверстию – если пламя будет отклоняться в сторону, противоположную вытяжке, значит, вентиляция нуждается в решетке с обратным клапаном.

Как сделать обратный клапан для вентиляции своими руками

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

• Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
• Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.

• Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
• Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.

• После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
• Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

11 Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта  выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

   В перевернутом положении створка запорного устройства остается открытой

2. Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
3. По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
4. Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
5. Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
2. Сопоставить размеры изделия с формой вентиляционного канала.
3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Как правильно выбрать оборудование?

Чтобы обратный клапан прослужил как можно дольше, необходимо знать некоторые особенности выбора. Первое, что учитывается – максимальная скорость потока воздуха, которая присутствует внутри канала. Следует помнить, что лопасти должны открываться даже под незначительным давлением. Потому что только так образуется эффективное выведение. Некоторые модели оснащаются обратным вентилятором, что позволяет увеличить работу клапана. Мощность выбирается только исходя из площади помещения.

Также важным моментом является температура внешней среды. Одностворчатые устройства не способны справиться с отрицательными температурами, поэтому никакой эффективности от них не будет. Для вывода воздуха на улицу необходимо устанавливать обратный клапан типа «жалюзи». Он выдерживает влияние низких температур и не ломается со временем.

Также учитывается особенность монтажа. Потому что существуют модели, которые необходимо размещать только под определенным углом. Также встречаются универсальные исполнения, которые могут устанавливаться как угодно.

Стоимость конструкции обычно стоит на последнем месте, так как она мало на что влияет. Лучше смотреть на главные параметры: тип сечения, габариты, какой материал использовался при производстве и т.п.

Конструкционные особенности

Регулируемая вентиляционная решетка представляет собой конечный элемент системы, который позволяет изменять объем и скорость движения воздушного потока. По своему назначению она подразделяется на вытяжную и приточную разновидность. В первом случае конструкция предназначена для регулировки оттока воздуха из помещения, а во втором – является регулируемым водозаборником, позволяющим контролировать поступление свежего воздуха.

По расположению решетки имеют следующую классификацию:

1. Внутренний вариант. Такие конструкции закрывают выход воздуховодов приточного или вытяжного типа внутри помещения. Они регулируют интенсивность и направление воздушного потока.
2. Наружная разновидность. Решетки могут крепиться на любые воздуховоды с внешней стороны сооружения. Помимо основной регулирующей функции, они защищают систему от мелких животных и птиц, листьев и мусора. Наружные могут снабжаться подогревом для исключения обледенения.
3. Переточные решетки. Они предназначены для установки в перегородках и дверях между помещениями внутри здания. В их функцию входит обеспечение циркуляции воздуха внутри дома.

В конструкцию любого типа решетки входит рама (корпус), запорный (регулирующий) механизм и решетчатая накладка. В качестве регулировочного элемента чаще всего используются подвижные (поворотные) жалюзи. Они могут быть одно- и двухрядными. В некоторых моделях применяются задвижки и шибера. Дополнительно устройства могут комплектоваться нагревателями, обратными клапанами, автоматическими системами контроля.

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Частые ошибки и проблемы при установке

Среди наиболее частых ошибок, допущенных при установке обратного клапана на воду можно выделить:

• размещение прибора без учёта направления потока,
• недостаточная герметичность мест соединения, из-за чего может возникнуть пропуск среды при закрытом затворе,
• выбран слишком большой диаметр прибора, поэтому он стучит при эксплуатации,
• слишком близко размещают клапан к насосу, что приводит к появлению дребезжащего звука,
• используют чрезмерно большое количество пакли при паковке резьбового соединения — муфта может лопнуть,
• при монтаже забывают извлечь заглушку проходного отверстия или фиксатор затвора.
