Как сделать вентиляцию в гараже самостоятельно?

Рекомендации специалистов

При организации вентиляции в подвале гаража необходимо учитывать несколько моментов:

Функционирование природной структуры во многом зависит от климатических условий, погоды, времени года и температуры. Эффективность такой системы возрастает в поздние осенние и зимние месяцы, когда разница температур настолько велика, что воздух циркулирует по помещению без каких-либо устройств

Если погреб оборудован естественной системой, обратите внимание на колебания температуры: большое количество холодного воздуха внутри приведет к замерзанию, что может повредить хранящиеся товары и продукты. Если температура резко падает, частично закройте воздуховоды снаружи

Обычно в очень холодные зимы только четверть форточек остается открытой, осенью и весной – полуоткрытой. Летом разница температур внутри и снаружи минимальна и движение воздушных масс практически отсутствует. По этой причине, если гараж с подвалом расположен в южной части, естественная вентиляция нежелательна: предпочтительнее комбинированная система с вентилятором в теплое время года. Если подвал небольшой, можно использовать однотрубную систему, но она должна быть разделена на исходящий и входящий каналы. Каждый из них оснащен собственной задвижкой, которая необходима для регулирования интенсивности потока.

Вывод: если у вас есть погреб или подвал в гараже для хранения запасов, инструментов, свежих овощей или зерновых культур, система вентиляции просто необходима. Комбинированная система считается наиболее эффективной, а естественная вентиляция – самым дешевым вариантом. Независимо от типа конструкции, ее вполне возможно установить своими руками, вам понадобится минимум инструментов, а работа займет в среднем 1-2 дня.

Разновидности: описание, схемы и фото

Естественная

Такая вентиляция обеспечивает естественный приток воздуха. Для этих целей проделываются два вентиляционных отверстия — вытяжное и приточное. Для ускорения ставят дефлектор. Его размещают в самом вытяжном отверстии. Вблизи этого участка организуют участок низкого давления. Это необходимо делать для быстрого удаления воздуха.

Совет Воздух перемещается благодаря разнице в плотности нагретого и остывшего воздуха за счёт воздействия потоков ветра и в силу перемещения воздушных масс при взаимодействии их при высоком и низком давлении. Циркуляция воздуха летом становится слабее, в силу смены давления возможны сквозняки. При естественной вентиляции требуется постоянный контроль состояния вентиляционных отверстий. Необходимо регулярно их чистить.

Есть 3 варианта сооружения естественной вентиляции в гараже (схемы):

1. Приточные отверстия размещаются внутри стены снизу, а вытяжные — на противоположной стороне сверху (как устроить приточную вентиляцию своими руками?). Циркуляция воздушных масс осуществляется за счёт нижней подачи воздуха. Происходит постепенное смещение воздушных слоёв: воздух прогревается и поднимается плавно вверх. Выходит он через встроенную вытяжку.
2. Размещение вытяжки аналогично первой схеме. Приток осуществляется через верхние проёмы по обе стороны ворот гаража. Воздухообмен таков: сверху попадает свежий воздух. Прогреваясь, он плавно опускается в нижние слои атмосферы. Когда воздух слегка остынет, он снова поднимается вверх и выходит через отверстия (каковы особенности монтажа выходов вентиляции своими руками?).
3. Вентиляционную трубу помещают в самом нижнем углу стены (она должна быть самой короткой). Через неё в гараж пропускается новый поток воздуха. Вытяжка организуется на потолке. Из-за разницы температур воздух замещается, а нагретый уходит через вентиляционный канал.

тут

Принудительная

Механическую систему вентиляции в гараже можно организовать по следующим схемам:

1. Вентилятор размещают внизу стены, он закрывает приточный канал. На потолке или стене монтируется вытяжной вентилятор. Располагать его нужно на противоположной стороне, которая короче. Старый воздух вытяжным механизмом прорабатывается наружу.
2. К первой схеме добавляется установка воздухоносных каналов. Вентиляторы могут устанавливаться разные. Если берутся осевые, то их помещают на входе, если канальные, то внутри воздуховодов. По периметру помещения находится сам вытяжной канал. Его оснащают решётками. При этом должно соблюдаться равномерное расстояние.

тут

Комбинированная

Есть единая схема монтажа принудительной вентиляции в гаражном помещении. Воздуховодом или проёмом естественным образом осуществляется проточная подача воздуха. Внутри такого канала устанавливается специальный механизм принудительного характера.

Из верхнего слоя забирается отработанный воздух вытяжным вентилятором. Пространство гаража разряжается. Область низкого давления приобретает тягу. Затягивание воздуха происходит естественным образом. Закон аэродинамики позволяет работать такой системе при любых погодных изменениях.

Приточная

Схема приточной вентиляции строится не на удалении отработанного воздуха, а на обновлении его свежим притоком нового объёма.

Вентиляционные выходы располагают на высоте 30–50 см от пола. Выходы делают в 2 раза шире, чем при оборудовании вытяжной вентиляции. Каналы специально размещаются так, чтобы захватить больший поток свежего воздуха. Для этого внизу ворот располагают решётку.

Внимание При удлинённой конфигурации гаражного помещения удобнее всего размещать вентиляционные каналы по центру гаража в длинной стене. В отверстиях стены прокладывают гофрированные трубы

Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?)

В отверстиях стены прокладывают гофрированные трубы. Максимальная разность высот между каналами создаст наилучшие условия для вытяжной системы. Это достигается выбором наиболее длинной трубы. При низкой кровле гаража трубу можно взять недлинную, а удлинить её пластиковой трубой (как сделать вентиляцию из пластиковых труб своими руками?).

Как все правильно рассчитать?

Вентиляционные расчеты во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж – это небольшое помещение с простой конфигурацией.

Размеры вентиляционных отверстий рассчитывают по формуле:

П_сеч=П_гар×15

В которой:

• П_сеч – площадь сечения вентиляционного отверстия;
• П_гар – площадь гаража;
• 15 – коэффициент, отражающий размеры вентиляционного отверстия на единицу площади помещения.

Т.е. нужно площадь гаража умножить на 15 мм. Согласно этой упрощенной методике для гаража площадью 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти выкладки очень условны, поскольку методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели можно варьировать. Для рассмотренного выше гаража площадью 24 кв. м. в одном конкретном случае были с успехом использованы две трубы по 150 мм на притоке и одна такая труба – на вытяжке.

Для повышения эффективности естественного вентилирования можно использовать дополнительные средства:

• Дефлектор – специальный колпак, который устанавливают на край вертикального отрезка вытяжной трубы, чтобы создать внутри конструкции разреженную атмосферу и ускорить движение воздушных масс.
• Диффузор – это флюгер для наружной части приточной трубы, для его работы используется напор ветра.
• Обычная лампа накаливания – она устанавливается внутри вытяжной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства могут существенно улучшить качество вентилирования в гараже.

С общими принципами расчета мощности систем вентилирования ознакомит следующая статья, с которой мы рекомендуем ознакомиться.

Погреб в гараже — вентиляция

На первый взгляд может показаться, что наличие вентиляции в гараже в погребе – явное излишество. В самом деле, это нежилое помещение, предназначенное для ремонта автомобиля, хранения вещей или урожая с дачи. Однако все сложнее, чем кажется.

Во-первых, стоит вспомнить про «вещи или урожай» — для их длительного хранения нужно соблюдать определенную температуру и влажность воздуха. А погреб без вентиляции быстро станет сырым и душным, а от повышенного уровня влажности на его стенах может появиться грибок.

Эти факторы могут привести к порче вещей, гниению и заплесневелости продуктов. Хуже всего то, что скапливающаяся в смотровой яме влага может способствовать коррозии днища автомобиля и прочих металлических частей и поверхностей.

Кроме того, в подвале могут скапливаться токсичные испарения и пары бензина и машинного масла, что точно сделает хранимые в нем овощи непригодными для употребления в пищу. А длительное нахождение в таком погребе потом может «аукнуться» симптомами, похожими на отравление. И, в конце концов, пары бензина и масел могут привести к пожару.

Потому вентиляция в подвале гаража является вопросом сохранности автомобиля и вашей безопасности. Согласно СНиП 41-01-2003, в гараж стандартных размеров должно поступать не меньше 180-200 литров воздуха в час. В Европе эти требования строже и там это число больше практически в два раза.

Правильная вентиляция в гараже с подвалом — схема:

Естественная

Теперь поговорим о том, как можно организовать вентиляцию в гараже и подвале (смотровой яме). Существует два основных вида вентиляции:

• естественная, когда циркуляция обеспечивается за счет разницы температур воздуха снаружи и внутри помещения;
• принудительная, использующая вентиляторы.

Преимуществом естественной системы вентиляции является простота установки и отсутствие затрат на электроэнергию. Ее можно использовать в небольших по площади помещениях, таких как наш гараж и его погреб (или смотровая яма).

Прежде всего в Интернете Вы можете найти схему вентиляции в подвале гаража. Также самую примитивную естественную вытяжку в гараже с погребом можно организовать, выдолбив стене вентканал в один кирпич. Не очень эффективно, но чрезвычайно быстро и дешево. При этом не забудьте установить на входе вытяжки погреба в гараже частую металлическую сетку, чтобы через него внутрь гаража не проникли грызуны или птицы.

Более продвинутым вариантом естественной вентиляции является установка приточного и вытяжного воздуховодов. Как понятно из названия, через первый воздуховод в погреб проникает воздух с улицы, а через второй осуществляется отток отработанного воздуха, а вместе с ним влаги и паров бензина.

Для такой системы вентиляции необходимо использовать две трубы сечением от 5 до 15 сантиметров, в качестве материала нужно выбирать нержавеющую сталь или пластик.

Располагать воздуховоды следует на противоположных сторонах помещения, при этом приточная труба должна стоять на 15-30 см выше уровня пола, а вытяжная должна быть находиться ближе к потолку – так будет организовано перемещение воздуха снизу вверх и по горизонтали.

Вход приточного воздуховода снаружи должен быть немного выше уровня земли, а выход вытяжки – подниматься на полуметр от самой высокой точки крыши гаража. Не забудьте оборудовать воздуховоды защитными решетками и колпаками.

ВАЖНО: Зимой внутренние стенки труб могут покрываться инеем и льдом, а это может привести в итоге к закупорке вентиляции. Во избежание следует утеплять вытяжку в гараже с подвалом и регулярно прочищать ее от снега и льда в холодное время года.

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно

Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции

В принципе, такой вытяжки из подвала (в гараже) может быть достаточно. Но, к сожалению, она работает не всегда – если на улице и в помещении температура одинаковая, то циркуляции воздушных масс практически не происходит (особенно часто это проявляется летом). Для решения этой проблемы придется озаботиться установкой принудительной системы вентиляции.

Вентиляция смотровой ямы в гараже — схема:

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.
4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Требования к гаражной вентиляции

Гараж – технологически опасное место для нахождения в нём человека.

Из-за стеснённых условий, нагромождения приборами быта и наличия ямы или подвала помещение должно отвечать минимальным нормам, применяемым при проектировании и размещении устройств, полок, навесов, стеллажей, освещения и вентиляции.

На этапе планирования и проектирования строительства гаража в проектной документации должен быть отражен пункт «вентиляция». Множество факторов, а также их резкие отличия, имеют большое влияние при составлении плана вентиляции гаража.

1. Территориальное расположение здания гаража.
2. Наличие или отсутствие соседствующих строений.
3. Присутствие отопительных приборов в помещении гаража.
4. Размещение подвального помещения под зданием.
5. Этажность строения (наличие комнаты отдыха).
6. Размещение внутри гаражного помещения устройств, при работе которых требуется обеспечения непрерывного функционирования принудительной вентиляции.
7. Наличие или отсутствие окон в гараже.

Устройство и схема

1. Прямая вытяжная труба.
2. Труба для утепления большего диаметра, чем вытяжная.
3. Утеплительный материал.
4. Ёмкость и кран для удаления конденсата.
5. Приточная труба с наличием изгибов.
6. Сетка от грызунов и насекомых.
7. Специальные задвижки для труб.

Устройство вентиляции в погребе гаража:

1. Вытяжной воздуховод устанавливается вертикально, через потолок и выводится на крышу гаража. Лучше всего его оборудовать в одном из углов помещения. Труба должна выходить таким образом, чтобы её верхнее окончание возвышалось над коньком кровли минимум на 50 см.
2. Нижний край вытяжной трубы располагается под самым потолком, выше уровня приточного воздуховода.
3. Вытяжной воздуховод оборудуется краном, который используется для слива конденсата.
4. Для снижения уровня образования конденсата и инея зимой вытяжной воздуховод утепляется.
5. Приточная труба устанавливается в противоположном углу от вытяжки. В подвале она должна заканчиваться на расстоянии 50—80 см от пола.
6. Верхний конец выводится через перекрытие и уходит в боковую стену гаража. Он возвышается над поверхностью земли на 50—80 см. Для защиты от грызунов и насекомых входное отверстие «притока» оборудуется специальной защитной сеткой. Её можно купить или подобрать из имеющихся вариантов. Главное, чтобы сечение было небольшим, а материал прочным и устойчивым.

Схема вытяжного воздуховода

Для утепления вытяжной системы отлично подойдёт система, при которой труба помещается в другую трубу большего диаметра, а пространство между ними заполняется утеплителем (минеральной ватой или другим аналогичным материалом). Толщина утеплителя не должна быть меньше 50 мм.

С помощью такой приточно-вытяжной системы происходит постоянное обновление воздуха в помещении. Движение масс осуществляется самостоятельно за счёт разницы удельного веса холодных и тёплых газов. Разница в высоте входных отверстий труб позволяет воздушным массам свободно перемещаться.

В естественной системе нельзя допускать, характерной для зимы, большой разницы в температурах. В противном случае будут возникать сквозняки с высокой скоростью перемещения воздушных масс. Это приведёт к вымораживанию помещения и всего, что там находится. Для решения такой проблемы рекомендуется на трубах оборудовать специальные задвижки, с помощью которых при необходимости перекрывать поступление или выведение воздушных масс.

При принудительной системе вентиляции схема дополняется вентиляторами, которые монтируются на вытяжную и приточную линии. Здесь большую роль играет грамотный расчёт электрических сетей гаража и примыкающего погреба.

Требования к электрическим сетям в подвале:

• возможности кабелей и оборудования должны отвечать планируемым нагрузкам;
• выключатели, розетки должны иметь защиту от влаги и конденсата.

Одно из главных требований к электрическим сетям в подвале — использование розеток с защитой от влаги

Большая площадь подвала. Хранение большого количества продуктов, овощей и корнеплодов

Важность поддержания определённого уровня микроклимата. Высокий уровень влажности

Зачем нужна вентиляция?

Вентиляция для гаража необходима по нескольким основным причинам:

поддержание рабочего уровня влажности. В холодное время года автомобиль приезжает, неизбежно занося снег и лёд на подкрылках, порогах и других поверхностях. В помещении снег превращается в жидкость, а затем в пар, отчего повышается концентрация влаги. Высокая влажность ухудшает состояние авто;

Вентиляция в гараже

• просушивание кузова после путешествия в дождливую или снежную погоду. Вентиляция гаража отвечает за сухость автомобиля;
• отвод конденсата и предотвращение оседания влаги на стенах и потолке. Влага негативно влияет на бетон, железо и дерево – основные материалы, из которых построен гараж. Без должного уровня проветривания смотровая яма опадёт, а облицовка деформируется;
• устранение вредных испарений. Автомобиль выделяет выхлопные газы, постоянный запах бензина и работы с химией ухудшают микроклимат в помещении. При длительном нахождении в гараже без вытяжки, человек чувствует себя вялым, слабым, иногда наступают раздражения слизистой оболочке, головокружения и обмороки.

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

На такой гараж приятно смотреть

В заключение

Безусловно, вентиляция в гараже, независимо от того, есть ли в нем погреб или подвал – это довольно важно. И это касается не только сохранности автомобиля или запасов

Главным образом вентиляция гаража защищает жизнь и здоровье самого автомобилиста. Ведь опасность отравления угарным газом достаточно велика. Именно поэтому не стоит экономить время и средства на подобной работе.

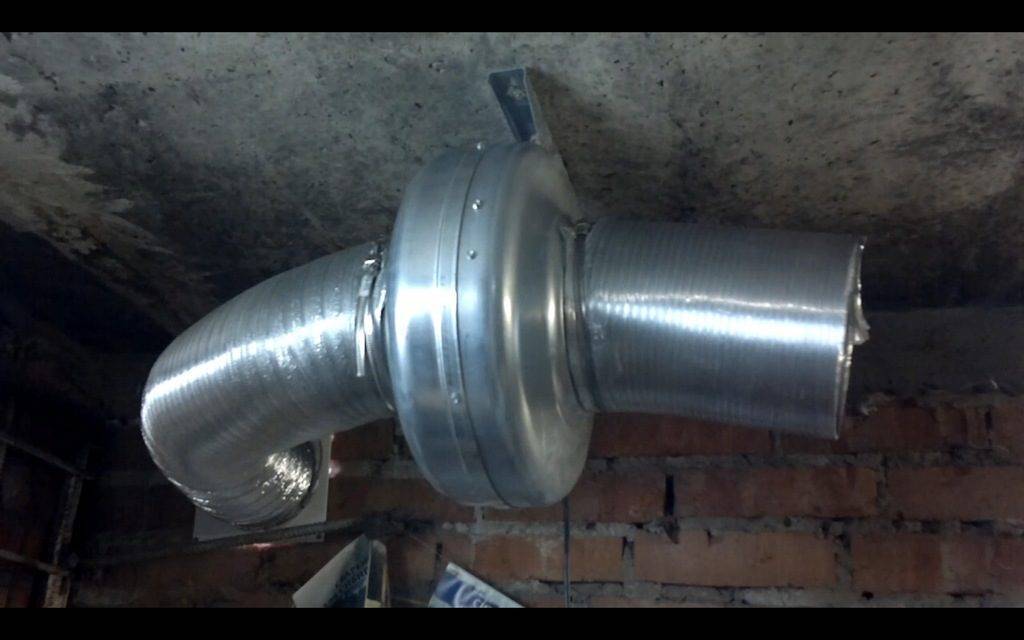

Весьма простой способ принудительной вентиляции в железном гараже

Что же касается сохранности овощей в погребе, то работа по устройству вентиляции и здесь не слишком сложна. Вряд ли стоимость простейшей вентиляции выльется в сумму, превышающую затраты на закупку такого же количества овощей. А ведь и своей работы в течение лета будет очень жаль. Именно поэтому стоит детально продумать схему и все же смонтировать в гараже вентиляцию. Ведь эту работу придется выполнить лишь один раз. Зато после, на многие годы пропадет волнение как за сохранность овощей зимой, так и за свое здоровье, которое можно сильно испортить выхлопными газами от работающего двигателя.

Очень надеемся, что информация, изложенная в статье, была полезна. Если же остались вопросы, Вам всегда помогут в обсуждении. Пишите, спрашивайте и делитесь своими советами.

Ну а для закрепления информации предлагаем посмотреть еще одно небольшое видео:
