Вентиляция на крыше частного дома: как сделать и обустроить проход воздуховода в крыше

Разгрузка кровли

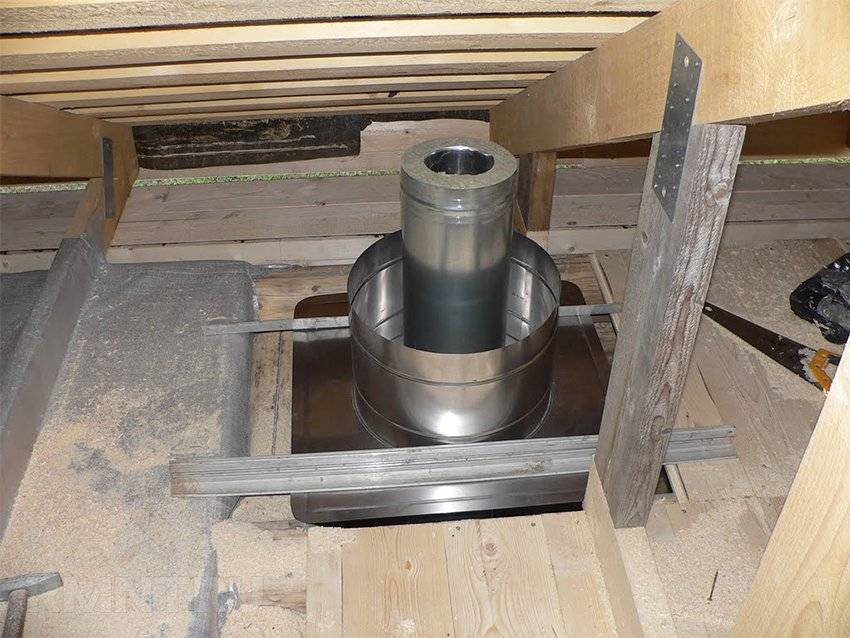

Если приходится нарушать ответственные элементы стропильной системы, что может случиться, если шаг установки стропил меньше толщины колодца, необходимо сделать разгрузку кровли. В 40–50 см от верхней и нижней границы прохода нужно подложить под стропила горизонтальные балки длиной в 5–6 пролетов. Они подпираются вертикальными стойками так, чтобы каждая из них располагалась строго над одной из балок чердачного перекрытия.

С помощью отвеса размечаются места крепления вертикальных стоек, принимающих часть нагрузки от стропил. Каждое из нарушенных стропил нужно подпирать в двух местах — выше и ниже вырезанного участка. При наличии кирпичного колодца лучше разгружать стропильную систему на него, заменив часть деревянных стоек укосами из угловой стали.

Даже если проем умещается между стропилами, их следует стянуть горизонтальными перемычками той же ширины, образуя удобный карман для закладки пояса теплоизоляции. Иногда, из соображений экономии материала, есть смысл установить и вертикальные перемычки на таком же расстоянии от трубы или колодца.

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Строение узла и самой системы вентиляции

Конструктивно вентиляция представляет собой систему труб, обеспечивающих удаление отработанного воздуха из помещений наружу. Бывает нескольких видов – принудительная и естественная. Частные дома чаще оборудуются вторым типом, который работает по принципу конвекции – свойстве теплого воздуха подниматься вверх.

Рисунок 2. Виды вентиляционных систем с естественным воздухообменом

Одним из основных элементов системы являются узлы прохода (УП), которые предназначены для вывода труб через кровельное покрытие. По материалу изготовления они бывают металлическими, пластиковыми и комбинированными. Обычно для обустройства используются уже готовые решения, обеспечивающие герметичное соединение. Устройства выпускаются разных видов по диаметру воздуховода и конструктивному исполнению.

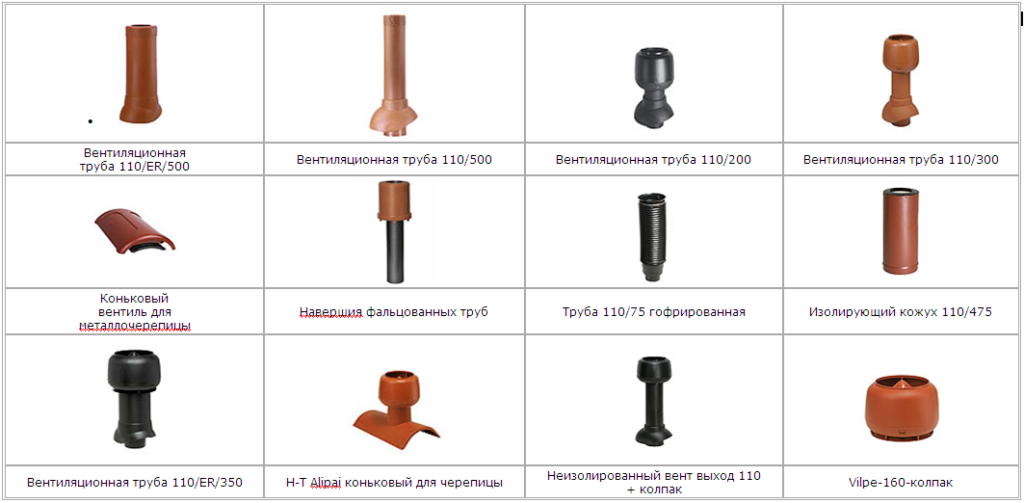

Фото 3. Разные виды готовых изделий для обустройства УП

Строение узла прохода вентиляции через кровлю:

Отверстие в кровельном покрытии – делается по размеру и форме проходящей через него трубы.
Воздуховод – трубы, которые проходят через отверстие в кровле.
Проходка – служит для создания герметичного соединения труб воздуховода и кровельного покрытия. Состоит из опорного кольца и присоединительного фланца, который может иметь разный угол в зависимости от наклона ската.

Проходки выпускаются нескольких видов:

Эластичные – производятся из специальной резины и других гибких материалов, устойчивых к атмосферным воздействиям. Наличие гофрированного рукава позволяет устанавливать их на крышах с любым уклоном скатов.

Рисунок 4. Эластичная проходка

Пластиковые элементы – имеют специальную конструкцию, позволяющую регулировать вывод под определенный угол ската. Выпускаются в виде доборных элементов для разных кровельных материалов.

Фото 5. Пластиковые УП

Фановые трубы тоже располагают на кровле, но эта система конструктивно отличается от вентиляционной – она соединяется с канализацией и обеспечивают удаление неприятных запахов из канализации. Однако для обустройства УП фановых труб применяются аналогичные проходки. Конструкция системы наглядно показана на рис. 6.

Рисунок 6. Вывод фановой трубы через крышу в частном доме

Пошаговая инструкция по монтажу

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

В первую очередь следует разобраться с местом установки проходного узла на крыше.
На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
Затем остается очистить поверхность крыши от остатков влаги и пыли.
На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.

На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.

Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.

Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.

Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.

Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

Что учитывать при устройстве вентиляционных выходов

При установке важно учитывать ряд факторов. Имеет значение форма кровли, которая может быть скатной и плоской

В первом случае инженеры рекомендуют устанавливать выход вентиляции как можно ближе к коньку. Это обеспечит равномерный прогрев внутренней части вентиляционной трубы, а наружная часть будет более устойчива к воздействию ветра и давлению снега зимой.

Для плоской кровли на первый план выходит геометрия стояка вентиляционного выхода: он должен располагаться прямо под вытяжной трубой на крыше, чтобы воздух беспрепятственно выходил наружу.

Высота вентиляционной шахты над крышей также имеет значение: при недостаточно высоком расположении трубы сила тяги будет очень маленькой и вентиляция будет работать неэффективно. Слишком высокая труба также снижает тягу, т.к. конструкция может пострадать от сильных порывов ветра, поэтому потребуется дополнительное крепление.

Подготовка к монтажу

Прежде чем приступать к мероприятиям по выводу системы вентиляции на кровлю, необходимо завершить работы по установке разводки вентиляционной системы внутри здания.

Немаловажную роль в эффективности работы готовой конструкции играет правильный выбор воздуховодов. Чтобы лучше ориентироваться в довольно широком ассортименте, представленном на рынке, необходимо обстоятельно изучить характеристики основных разновидностей.

Выбор вентиляционных труб

Трубы для вытяжных каналов, выводимых на крышу, классифицируют по нескольким признакам.

По конфигурации они разделяют на следующие типы:

с круглой формой сечения;
прямоугольные;
нестандартные.

Для изготовления воздуховодов производители применяют различные материалы. Повышенным спросом пользуются изделия, выполненные из пластика, оцинкованной стали, нержавейки, алюминия и полиэфирного полотна.

В частном строительстве наибольшей популярностью при обустройстве вентиляционных выходов на поверхность крыши пользуются пластиковые трубы.

Выбор обусловлен следующими их преимуществами:

устойчивость к коррозии;
простой монтаж, доступный начинающим мастерам;
небольшой вес готовой конструкции;
гладкость стенок, обеспечивающая беспрепятственное движение воздушных масс внутри системы;
доступная стоимость.

Стальные оцинкованные трубы выбирают благодаря высокому запасу прочности и стойкости к коррозионным процессам. Недостатком этого бюджетного варианта считается довольно ощутимый вес.

Определение расположения труб

Максимальная производительность системы проветривания обеспечивается отсутствием изгибов воздухопроводящего канала. Поэтому оптимальным местом для расположения выхода вентиляционных труб на поверхность крыши считается участок над стояком.

При невозможности такого размещения специалисты рекомендуют соединять узлы специальными гофрированными переходниками.

Лучшим вариантом расположения вентиляционного выхода на скатной кровле с покрытием из металлочерепицы является область, максимально приближенную к коньку.

Подобное размещение проходного канала позволяет скрыть длинную часть трубы под крышей, обеспечивая защиту от негативного воздействия внешних факторов. Наружный участок способен противостоять порывам ветра.

При разработке проекта необходимо точно рассчитать высоту вентиляционного выхода над поверхностью кровельного покрытия.

При небольшой величине снижается эффективность тяги, а слишком высокое расположение способно привести к деформации конструкции под воздействием агрессивных факторов.

Выбор дополнительных устройств

Улучшить функциональность системы вентиляции возможно при помощи установки на кровле специальных элементов, дополняющих конструкцию:

капельник, выполненный в виде особой насадки, препятствующей проникновению жидкости во внутреннее пространство вентиляционной системы;
аэратор, предназначенный для оптимизации движения воздушных потоков между теплоизоляционным слоем и внешним покрытием кровельной конструкции;
дефлектор, повышающий тягу благодаря формированию области низкого давления за счет разрежения воздуха в наружной части трубы под действием ветра.

Разновидности вентиляционных труб и требования к ним

Воздуховоды, расположенные внутри дома и снаружи, подвергаются совершенно разным воздействиям во время работы. Основные требования предъявляются для завершающих участков вентиляции, выходящих на крышу здания. Они должны соответствовать следующим условиям:

проходное сечение не менее 150 мм в диаметре;
гладкие внутренние поверхности, не препятствующие движению воздуха;
конструктивную жесткость, позволяющую выдерживать ветровые нагрузки и тяжесть снега зимой;
одновременно с прочностью иметь малый вес, чтобы обеспечивать простоту монтажа и не нагружать кровельную конструкцию;
устойчивость к коррозии как снаружи, так и изнутри;
пожаробезопасность.

Большинству этих требований соответствуют вентиляционные трубы, изготавливаемые из различных пластиков или оцинкованного железа. Но у каждого материала есть свои особенности, плюсы и минусы.

Пластиковые воздуховоды

Их основные достоинства:

полное отсутствие коррозионной составляющей,
простота обработки при монтаже – допускается резка пластика любого сечения обычной ножовкой;
отсутствие швов от сварки обеспечивает гладкость всей внутренней поверхности,
малая стоимость.

Существенный недостаток пластиковых трубопроводов – малая стойкость к огню, что сказывается на пожаробезопасности всей конструкции.

Элементы пластиковых вентиляционных труб

Оцинкованные воздуховоды

Их популярность не уступает полимерным вариантам из-за следующих плюсов:

малая толщина стенок (0,5 – 1,2 мм);
механическая прочность обеспечивает надежность наружных элементов;
высокое соотношение прочность/вес;
разнообразие форм и сечений;
доступность дополнительных фасонных элементов любой конфигурации.

Оцинкованная вентиляционная труба на крыше

Форма сечения

По этому параметру вентиляционные трубы бывают:

круглые;
прямоугольные;
нестандартного сечения.

Прямоугольные формы считаются удобнее при формировании прохода через крышу. Оригинальная форма может обеспечивать дополнительную прочность. Но для беспрепятственного прохождения воздуха наилучшей остается воздуховод круглого сечения.

Вентиляционные трубы с усиленной жесткостью изготавливают из оцинкованной стали по спирально-навивной технологии. При тех же размерах они выдерживают гораздо большие нагрузки. Но их форма может быть только круглой.

Предназначение

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. Во внутренних комнатах коттеджа.
2. В фановой трубе стояка канализации.
3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

ножницы для резки металла;
утеплитель;
набор отвёрток;
маркер (для выполнения разметки);
специальный герметик;
саморезы;
уплотнительные элементы;
узел прохода;
рабочие перчатки.
дрель или перфоратор;
уровень;
электро- или ручной лобзик.

Монтаж вентиляционных труб на крыше

Установка вентиляционной трубы из разных материалов на крыше исполняется поэтапно. Вывод конструкции на крышу рекомендуется выполнять с использованием узла прохода. Монтаж этого элемента осуществляется так:

Для начала стоит определить место, где будет располагаться проходной узел. Выбор должен соответствовать строительным нормам и правилам (СНиП).
На втором этапе проводится разметка контуров в том месте, где будет проходить вентиляционная труба.
В кровле вырезается отверстие, определённое под диаметр конкретной трубы и материал, из которого она изготовлена.
В соответствии с теми же правилами проделываются отверстия в гидроизоляции и утеплителе.
Выполняется разметка для проходного узла и крепёжных элементов.

На этом этапе необходимо закрепить уплотнительную прокладку. Это делается с использованием заранее подготовленного герметика. На прокладку монтируется проходной узел. Конструкция закрепляется с использованием саморезов. В конце вентиляционную трубу проводят через узел прохода и закрепляют её шурупами

Очень важно, чтобы конструкция располагалась строго вертикально. Проверить это можно с помощью строительного уровня

Кроме этого, необходимо проверить, как плотно прилегает основание проходного узла, а также выполнить работу по герметизации воздуховода с внутренней стороны.

Работы по монтажу вентиляционных труб можно произвести своими руками

Установка труб может иметь некоторые различия в зависимости от материала кровли. Например, монтаж вентиляционных труб для металлочерепицы подразумевает использование очень гибкого листа для гидроизоляции места вывода трубы. Только пластичный материал заполнит все неровности и предотвратит попадание влаги.

Если вытяжной воздуховод уже установлен, то стоит задуматься о его утеплении. Вентиляционные элементы имеют непосредственный выход на улицу и подвержены всем факторам окружающей среды, которые могут вывести трубу из строя. Существуют изделия, которые производятся с теплоизоляцией. Это очень удобно, однако, стоимость таких труб на порядок выше обычных. Если вы не располагаете лишними средствами, то лучше всего произвести утепление вентиляционной конструкции своими руками.

Одним из самых распространённых материалов для утепления таких труб является минеральная вата

Она достаточно дёшево стоит, однако, легко воспламеняется и без специальных мер предосторожности её использование категорически запрещено. Кроме этого, со временем минеральная вата слёживается и теряет свои характеристики. Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции

Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта

Специалисты советуют не экономить на материале, и выбирать изделия, которые соответствуют техническим характеристикам теплоизоляции. Отличным вариантом для изоляции вентиляционной конструкции является пенопропиленовая скорлупа. Она отличается простотой монтажа. Для того, чтобы установить такую скорлупу, необходимо надеть её на трубы и закрепить в местах швов проволокой. В некоторых случаях швы оснащены специальными замками, которые защёлкиваются и образуют защитную конструкцию. Если вы хотите сэкономить, то можно приобрести скорлупу из пенопласта.

После монтажа изоляционного материала необходимо оснастить его уплотнителями. В качестве уплотнителей можно использовать различные материалы. Затем нужно провести надёжную фиксацию изоляции, чтобы ветер и дождь не смогли причинить ей вреда.

Технические характеристики вентиляционной трубы над крышей

Высота вентканала, угол наклона, а также диаметр трубы зависят от типа кровли. Перед установкой воздуховода стоит выяснить:

взаиморасположение расположение труб отопления, дымохода, водопровода;
«кровельный пирог» – слои, их порядок размещения;
какой внешний слой кровли;
стропильная конструкция включает ли коньковую балку;
размер ската.

Можете быть уверены, что все делаете правильно, если в разработанной проекте присутствуют такие данные:

Диаметр сечения вентканала не меньше 140х140 мм.
Высота вентиляционного воздуховода до конька 3 м.
Если крыша плоская, то вентканал должен возвышаться над ней не менее, чем на 500 мм.
Когда расстояние между коньком и воздуховодом более 2 м, то рекомендуемая высота вентканала это уровень конька, можно расположить трубу выше.
При условии выхода вентканала из кровли на расстоянии больше чем 3 м от конька, его высота должна равняться верхней точке конька.
Вертикальный воздуховод должен устанавливаться под углом 10°, при длинном скате.

Вентиляция холодного чердака

Холодный чердак отличается свободным пространством большого объема и отсутствием помех движению воздуха. Он может поступать в помещение через карнизный свес, проходить через конек, фронтонные решетки или окна. Такая особенность упрощает устройство вентиляции. Вашему вниманию некоторые рекомендации по монтажу.

В случае двускатной конструкции кровли приток и отток воздуха может осуществляться через фронтоны.
Если фронтоны сооружены из плотного, не дышащего материала, подшивку карнизных свесов не стоит делать плотно прилегающей.
Во фронтонах, сложенных из кирпича, газобетонных блоков или бута, оставляют проемы для установки слуховых окон, механизм открывания которых оснащен функцией микрощелевого проветривания. Такие окна устанавливают в обоих фронтонах, что обеспечивает проветривание подкровельного пространства.
Бюджетный вариант предусматривает инсталляцию фронтонных отдушин: решетки устанавливают напротив друг друга. При этом продухи одной из них должны быть направлены книзу, а другая должна быть оснащена механизмом регулировки. Для защиты от насекомых крепят москитную сетку.
Вентиляцию вальмовых крыш осуществляют с помощью зазоров в подшивке карнизных свесов. Выход воздуха происходит в коньковой части кровли.
В том случае, если подшивку карнизов выполняют с помощью пластиковых софитов, зазоры между брусками каркаса конструкции не оставляют: вентиляция происходит благодаря наличию перфорации. Выходит воздух через конек.
Для того чтобы обеспечить вентиляцию кровли вдоль ендов на крышах с уклоном более 45°, устанавливают точечные аэраторы. Данный способ непригоден для пологих скатов кровель: накапливающийся снег может закрыть аэратор.
Для пологих скатов используются инерционные турбины, представляющие собой электровентиляторы. Возможен вариант применения высоких насадок, конструкция которых предотвращает засыпку вентиляционных отверстий снегом.

Упростить расчет параметров вентиляционной системы можно с помощью таблицы.

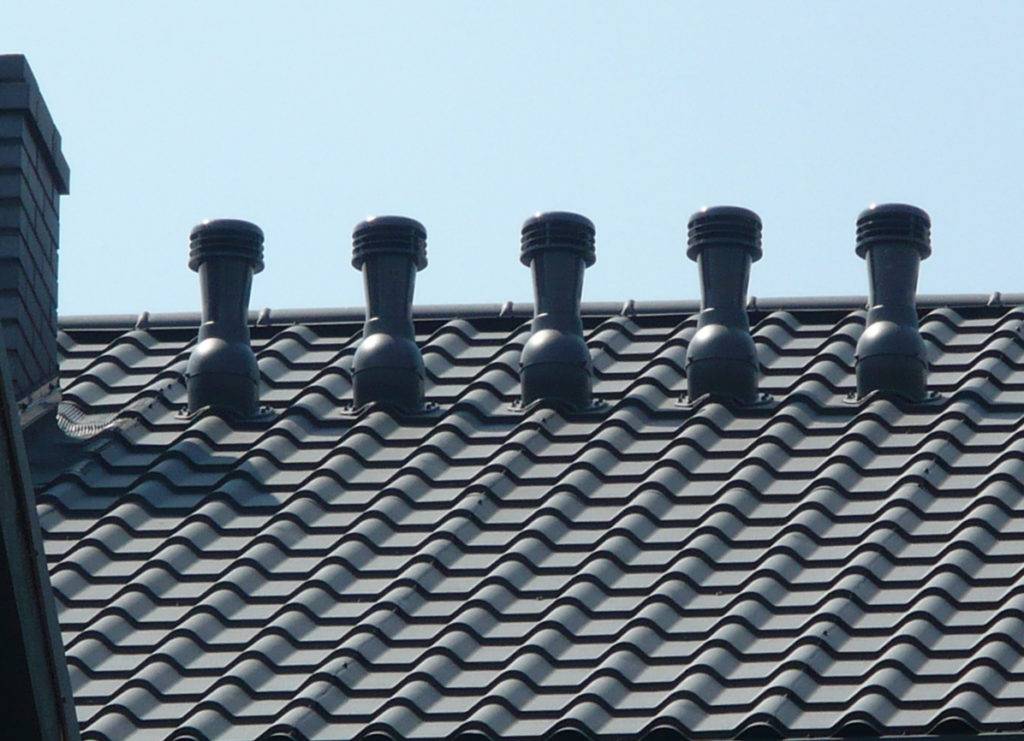

Определение точек вывода вентиляционных труб

Во многом они зависят от расположения воздуховодов внутри дома. По возможности расположение выходов вентиляционных труб на крыше должно совпадать с внутренними воздуховодными стояками. Сам внешний завершающий участок вентиляции должен быть направлен по вертикали. Но одновременно с этим желательно спроектировать выход неподалеку от кровельного конька. При таком расположении потребуется минимальная высота наружной части. Поэтому основной воздуховод окажется под кровлей и будет защищен от морозов, попадания снега и порывов ветра. А вся конструкция станет более устойчивой. Дополнительным условием является расположение рядом со стропильной балкой. Она станет дополнительной опорой, к которой будет крепиться воздуховод.

Крепление вентиляционных труб к стропилам

Если место выхода находится в стороне от несущих балок кровли, то придется создавать в чердачной области обрешетку, через которую будет проходить труба. А на самой крыше устанавливать дополнительные элементы крепления к кровле.

Укрепление воздуховода на кровле оттяжками
