Вентиляция крыши из металлочерепицы: особенности устройства системы воздухообмена

Общие рекомендации по размещению элементов вентиляции

Рассмотрим некоторые общие правила, которые рекомендуется соблюдать при монтаже кровельной вентиляции.

• При монтаже врезаемых элементов используется гидроизолирующие фартуки, места соединения их с поверхностью крыши промазываются мастикой. Плохо выполненная гидроизоляция в дальнейшем может привести к протечкам.
• Обязательно устанавливайте защитные решетки, чтобы защитить кровельное пространство от птиц и мусора.
• Количество необходимых комплектующих рекомендуется продумать заранее, также их желательно приобретать у того же производителя, что и кровельный материал.
• Высота вентиляционной трубы над кровлей должна быть не меньше 50 см. Если труба находится на расстоянии более 3 м от конька, то по длине она должна находиться на одном уровне с коньком.

Определение высоты трубы относительно кровли.

• В холодных регионах вентиляционные элементы рекомендуется утеплять, чтобы избежать образования конденсата и обледенения.
• Крыши сложной формы требуют большого количества вентиляционных элементов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота трубы

Размер трубы, располагающейся над кровлей, указывается СНиП:

• При установке вентиляционного выхода рядом с дымоходом ее высота должна быть равной ему.
• На плоской кровле высоту трубы необходимо выбрать с учетом ее диаметра, но в пределах 50 см.
• Для скатной кровли имеет значение удаленность выхода вентиляции от конька: если труба Расположена дальше, чем на полтора метра, то ее высота должна быть от 50 см и больше.
• При значительной удаленности вентиляционного узла от конька крыши (от 3 метров и дальше) необходимо провести воображаемую линию от верхней точки крыши вдоль кровли вниз. Верхушка трубы должна касаться условной линии пересечения от конька до горизонта.

Выбор места для трубы

Установку выхода трубы на крышу нужно продумать таким образом, чтобы у нее был минимальный наклон или изгиб.

В идеале труба должна устанавливаться строго над внутренним стояком вентиляционной шахты. Если это невозможно по какой-либо причине, желательно использовать гибкую гофрированную трубу для соединения узлов.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Технические факторы

Качество функционирования вентиляционной системы зависит не только от материалов, которые использовались для ее возведения. Большое значение имеет тот факт, насколько выполненная конструкция соответствует имеющимся стандартам и нормативам. В первую очередь необходимо учитывать важнейший аспект — пожарную безопасность.

Инструктаж по монтажу системы вентилирования

Монтажом системы вентилирования можно заняться самостоятельно или пригласить специалистов, имеющих незаурядный опыт кровельных работ. Обращаться к дешевым мастерам не стоит – качество их услуг может не соответствовать даже самой минимальной стоимости.

Если связаться с горе-мастерами, то придется заплатить три раза – за их работу, за испорченную кровлю, за исправление ошибок настоящими специалистами

В случае, когда заниматься монтажными работами будет бригада строителей, можно озвучить им свои предпочтения и проверить проект, который они впоследствии предоставят

Нужно обратить внимание, устраивает ли предложенный вариант притока и отвода воздушных масс

Эффективный вариант притока в мансардное помещение – клапаны, встраиваемые в конструкцию окна. Они так устроены, что могут проветривать помещение даже тогда, когда створка закрыта. Производители предлагают модели для вертикальных и наклонных (мансардных) окон.

Окна с клапанами обеспечат надежное поступление свежего воздуха в нужном количестве в мансардное помещение

Для монтажа окон лучше воспользоваться услугой по установке, особенно, если оно большого размера. Если делать это самостоятельно, можно лишиться гарантии. В случае возникновения каких-либо проблем претензии предъявлять будет некому.

Если принято решение заниматься самостоятельным монтажом системы вентиляции в мансардном помещении, то предстоит следовать инструкции к тем элементам, которые нужно устанавливать.

Чаще всего своими руками монтируют софиты и вентилируемый конек. В зависимости от типа материла будет отличаться и сам набор инструментов для выполнения их установки. Чтобы поставить аэраторы на крыше обычно обращаются к специалистам, имеющим оборудование для проделывания соответствующих отверстий.

Аэраторы выпускают самых разных размеров, форм, цветов. Это позволяет им отлично вписаться, не выбиваясь из цветовой гаммы кровельного покрытия

Для монтажа вентканалов используют герметик, чтобы хорошо изолировать стыки. В вытяжной системе часто ставят вентилятор или аэротурбину. Вытяжной вентилятор предстоит поместить прямо в вентиляционный канал, закрепив и подключив его согласно прилагаемой инструкции.

При самостоятельном обустройстве вентиляции мансарды важно помнить, что суммарная площадь вытяжных отверстий должна быть на 20% больше, чем приточных. В противном случае будет проблема с тягой. Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Цвет и форма вентиляторов для кровли позволяют их использовать для установки при любом типе покрытия

Если же есть сомнения в собственных силах, то лучше обратиться к специалистам, которые правильно спроектируют и обустроят вентиляцию самого дома и мансардного помещения. Это будет залогом длительного срока эксплуатации мансарды и всего дома, а также обеспечит здоровую атмосферу в помещении.

Благоприятный микроклимат мансарды станет настоящим подарком ближайшие 20-30 лет. Вентилируемая кровля при надлежащем уходе может прослужить и дольше

Отвод воздуха наружу

Для отвода воздуха из чердачного помещения используется вентилируемая решетка во фронтоне. Она применяется для неэксплуатируемых холодных чердаков. Подходит для вальмовых, ломаных и двускатных кровель. Такие решетки открыты круглый год, что обеспечивает постоянную вытяжку и удаление воздуха с чердака. Специальный конек на крыше – наиболее универсальный метод, который используют как для теплых, так и для холодных кровель.

В этом случае на металлочерепице или профнастиле под планкой конька создается специальная решетка. Благодаря такой конструкции, конденсат, который будет образовываться в прохладное время года, не будет попадать в помещение, а будет стекать по скату на кровлю.

Специальный конек

Специальные аэраторы – дополнительные элементы, которые устанавливаются непосредственно на кровле и служат для отвода отработанного воздуха из подкровельного пространства.

Внимание: специальные аэраторы позволяют не только эффективно удалять отработанный воздух, но и препятствуют проникновению и образования конденсата. В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента. В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента

В аэраторе по вентиляционному отверстию в кровле воздух отводится достаточно быстро за счет специальной конструкции элемента.

Аэраторы на кровле

Совет: аэратор можно установить в том случае, когда частный дом уже давно эксплуатируется, а вентиляция для чердачного помещения не была предусмотрена или недостаточно эффективна.

Как рассчитать количество саморезов

Обустройство любой металлической профилированной кровли невозможно без крепежа. Надежное крепление материала к обрешетке обеспечивают саморезы.

В случае с металлической черепицей используют специальные шурупы с прорезиненой шайбой.

Размер саморезов для скрепления полотен между собой 4,8х28 мм или 4,8х35 мм (диаметр х длина). Практика показала, что вам потребуется 6-8 штук таких саморезов на 1 кв. м кровли, стандартная упаковка содержит 250 крепежных элементов. При монтаже покрытия саморезы располагаются в верхней части волны с интервалом 20-25 см.

Доборные элементы крепятся при помощи саморезов размерами 4,8х50 мм или 4,8х70 мм с таким же интервалом. В стандартной упаковке их содержится 100 штук.

Вентиляционные слои

Грамотная система вентиляции состоит из нескольких слоев, каждый из которых выполняет свою, строго определенную функцию:

• Между слоем гидроизоляции и покрытием кровли. Основная задача этого зазора – удаление конденсата, скапливающегося на обратной стороне кровли.
• Между слоями утеплителя и гидроизоляции. Вентиляция здесь необходима, чтобы влага, проникающая из воздуха в слой утеплителя, не аккумулировалась, а беспрепятственно удалялась из-под кровли. Если этот слой вентиляции не предусмотрен, утеплитель будет пропитываться водой и не сможет эффективно выполнять свою функцию.
• Вентиляция пространства под кровлей. Обеспечивает удаление водяных паров из чердачного или мансардного помещения, не давая им оседать на элементах конструкции в виде конденсата.

Холодный чердак или теплый: обзор технологии обустройства подкровельного пространства

Утепленная или неутепленная крыша, что выбрать?

Предстоит строительство крыши, и вы не знаете, что предпочесть: тёплый или холодный чердак? Я расскажу, какой способ устройства подкровельного пространства предпочтителен и почему. Кроме того, вы узнаете, как и с применением каких материалов можно обустроить чердачное помещение в частном доме.

Разница между способами устройства подкровельного пространства

Чем отличаются друг от друга холодный и теплый чердак? Разница заключается в способе утепления, в способе устройства вентиляции кровельного пирога и, как следствие, в способе эксплуатации чердачного помещения.

Такое решение актуально при устройстве неэксплуатируемых чердачных помещений, неважно, что уложено поверх стропил – мягкая кровля или жесткая. Такой способ организации кровель позволяет сэкономить порядочно средств

Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше

Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше

Такой способ организации кровель позволяет сэкономить порядочно средств. Ведь вместо того, чтобы теплоизолировать большие скаты, утеплитель укладывается на деревянное перекрытие , площадь которого меньше.

При правильном обустройстве эксплуатируемых чердачных помещений, наряду с теплоизоляцией скатов утепляется перекрытие. В этом случае утеплитель выполняет функцию звукоизоляции.

Способы вентиляции подкровельного пространства

В то время как тёплый воздух выходит через размещённые в верхней части слуховые окна и аэраторы, его замещает холодный воздух, поступающий через нижние продухи. То есть, в подкровельном пространстве функционирует полноценная приточно-вытяжная вентиляция, основанная на разности уровней расположения вентиляционных отверстий.

Какой чердак лучше

Преимущество такого решения в простоте реализации и в экономии средств, так как утеплять перекрытие проще, чем скаты. При желании неэксплуатируемый чердак можно использовать традиционно в качестве складского помещения, то есть, вместо сарая для хранения временно ненужных вещей.

Например, вам нужна детская комната в доме или комната отдыха в бане, а пристраивать полноценный второй этаж не по средствам. В этом случае достаточно грамотно утеплить уже существующую кровлю и помещение будет не менее комфортным, чем обычное жилье, разве что к наклонным стенам придется привыкнуть.

Технология утепления перекрытий в холодных чердаках

Делается это затем, чтобы снизу через перекрытие в волокно изоляции не проникал пар. Ведь влажная вата приобретает дополнительную теплопроводность и тогда утепление будет бесполезным.

Поверх утеплителя, уложенного вровень с верхом лаг набивается дощатый или фанерный настил. Укладывать поверх волокнистого утеплителя гидроизоляцию не стоит, так как материал должен вентилироваться.

Холодный чердак или теплый: обзор технологии обустройства подкровельного пространства Как сделать холодный чердак или теплый? Читайте о технологии обустройства подкровельного пространства в статье

Вентиляция кровли из металлочерепицы

Когда уклон крыши составляет 1:3 или даже меньше, устанавливается вентиляционная труба для металлочерепицы. Высота ее в этом случае составляет 0,5м, а необходимое количество определяется исходя из того, что для 60 м 2 крыши необходимо устанавливать одну трубу.

Чаще всего находят применение пластиковые вентиляционные трубы. Они имеют эстетичный внешний вид, длительный срок службы, соответствуют санитарным и экологическим требованиям, легко монтируются. Благодаря своим преимуществам, они все больше вытесняют традиционные оцинкованные металлические аналоги.

Когда скаты крыши имеют длину более чем 6 метров и пологий уклон кровли, и трубы для вентиляции установить невозможно, используют вентиляционные примыкания. Их высота относительно крыши должна быть не меньше, чем 400 мм.

Для климатических зон, в которых существует вероятность сильных снегопадов, высота вентиляционной трубы должна быть 650 мм. Это помогает предотвратить засыпание ее снегом.

При строительстве нового дома очень важно соблюдать технологию монтажа вентиляционной системы кровли. Желание сэкономить на таком важном элементе в скором будущем вызовет серьезные проблемы

Если вы хотите, чтобы крыша прослужила не один десяток лет без дополнительных ремонтов, в обязательном порядке устанавливайте кровельную вентиляцию.

Основные функции

Процесс воздухообмена в помещении заключается в регулировании теплообменных процессов и поддержании оптимальных показателей окружающей среды – температуры, уровня влажности, скорости перемещения воздушных масс.

Инженерная система, оборудованная согласно установленным техническим требованиям, обеспечивает свободное поступление потоков воздуха, его перемещение в пространстве за счет установленных слуховых окон, продухов, аэрационных устройств различной конструкции и  других отверстий.

Устройство нормально действующей вентиляции необходимо особенно, если в пределах нежилого пространства размещено оборудование приточно-вытяжной системы вентилирования или канального кондиционера. Если своевременно не отводить оседающий на нем конденсат, ремонтировать придется очень часто

Функциональное назначение системы – регулярная подача необходимого объема воздуха и его последующий отвод, что способствует:

• уменьшению влаги в помещении;
• обеспечению необходимого микроклимата;
• предотвращению образования конденсата и развития грибка;
• созданию беспрерывного воздухообмена;
• предупреждению деформации стропил в здании.

Организацию вентиляции следует выполнять как на теплом, так и на не утепленном чердаке. Летом поверхность крыши нагревается до высоких температур, передавая большую часть тепла в нижнюю часть дома.

При наличии вентиляционных устройств происходит снижение температурных показателей внутри всего здания, что сокращает нагрузку на систему кондиционирования при ее наличии

Повышенная влажность в осенне-зимний период влияет на микроклимат чердачного помещения. При этом существенно сократятся теплоизоляционные качества сооружения, ведь содержащаяся в утеплителе и материалах вода будет способствовать потерям тепла. Поэтому для удаления излишков влаги оборудуют систему воздухообмена.

Из-за большой разницы температур внутри и снаружи помещения образовывается конденсат, намокают стены, пол, балки перекрытия, стропильные ноги, мауэрлат, вертикальные стойки. Все это приводит к гниению деревянных составляющих крыши, появлению сырости.

Из-за разницы между температурой за пределами крыши и в пределах чердачного пространства на внутренней поверхности кровли или в утеплителе образуется конденсат. Его обязательно следует выводить посредством вентилирования

Для эффективного проветривания помещения на протяжении всего года, без потерь тепла в доме, предусмотрены следующие технические нормы: на каждые 500 м2 помещения необходим 1 м2 вентиляционных отверстий.

Кроме этого, с целью предотвращения образования капель воды на балках конструкции, следует выполнить мероприятия по изоляции – уложить паро– и гидрозащиту.

Монтаж вентиляционных элементов

Перед выполнением работ очищают кровлю от загрязнения. Место производства работ протирают сухой ветошью.

Монтажные работы выполняют в следующей очередности:

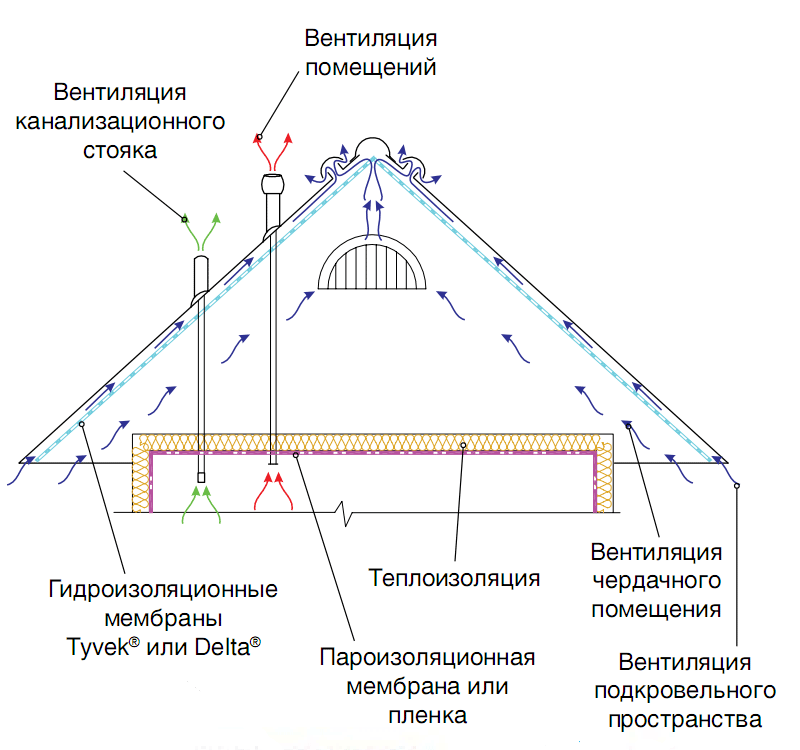

Схема подкровельной вентиляции

• С помощью шаблона размечают место установки вентиляционной трубы.
• По шаблону с помощью дрели проделывают отверстия в кровле.
• Зубилом и ножницами соединяют отверстия в одну линию. Вырезанную часть удаляют.
• Обрабатывают края вырезанного отверстия напильником.
• Открепляют лист металлочерепицы с проделанным отверстием.
• Размечают отверстие в гидроизоляции для установки уплотнительной прокладки.
• Устанавливают по размерам уплотнительную прокладку.
• Наносят герметик на уплотнительной кольцо.
• Устанавливают кольцо на гидроизоляцию и крепят его саморезами к обрешётке.

1. Устанавливают лист металлочерепицы с отверстием на место.
2. Устанавливают проходной канал в проделанное отверстие.
3. Закрывают пространство между кровлей и каналом прокладкой из негорючего материала.
4. Проходной элемент закрепляют с помощью саморезов.
5. Места стыка прокладки с каналом проклеивают герметиком.
6. Через переходник вставляют вентиляционную трубу.
7. С помощью уровня монтируют трубу в вертикальное положение.
8. Выверенную трубу крепят саморезами к проходному элементу.
9. Места стыков проклеивают герметиком.
10. Устанавливают дефлектор.
11. Проверяют качество выполненных работ со стороны кровли и чердачного помещения.

Совет. Воздухоотвод со стояком канализации соединяют с помощью гофрированной трубы. Отвод вытяжки с вентиляционным каналом соединяют напрямую.

Схема обхода трубы металлочерепицей

Когда нужна вентиляция кровли

С тем, что любому жилому дому нужна вентиляция, поспорить сложно – ее всегда выполняют в виде слуховых окон, продух, каналов в стенах или с помощью специальных электрических приборов, усиливающих тягу.

А вот к вентиляции подкровельного пространства не все хозяева относятся с требуемой серьезностью. Однако есть типы крыш, которые обязательно необходимо оборудовать отдельной вентиляционной системой:

• крыши, покрытые гибкой черепицей, нуждаются в хорошем вентилировании из-за своих конструктивных особенностей. Дело в том, что битумная черепица монтируется с помощью клея, для нормальной прочности крыши шаг обрешетки должен быть минимальным. Самое эффективное решение – сплошная обрешетка из влагостойкой фанеры, сбитых досок или OSB-плит. Такая конструкция не имеет естественных зазоров, еще и сам материал черепицы не пропускает воздух – это приведет к застаиванию воздушных масс, нарушению микроклимата под крышей и даже в доме. Чтобы избежать этого, выполняют зазоры на фронтонах, по линии карниза и в коньке крыши. Дополняют вентиляцию специальными элементами (аэраторы, дефлекторы).
• крыши мансардного типа тоже нуждаются в усиленной вентиляции, ведь здесь предполагается проживание людей, которым нужно достаточное количество кислорода и свежего воздуха. Но главная функция системы в таких конструкциях – сбережение тепла в холодный период и поддержание прохладной температуры зимой. Здесь используется естественная циркуляция воздуха – теплый поток вытесняется холодным, который идет снизу. Такой метод позволяет усилить теплоизоляцию, которая на мансардных крышах пролегает прямо под потолком. Обязательно нужна пароизоляционная мембрана, которая будет выводить влажный пар из жилой мансарды на улицу, в то же время, защищая от скопления конденсата внутреннюю поверхность кровли и утеплитель.
• крыши, обработанные металлопрофилем, должны иметь количество воздуховодов, равное 1% от общей площади ската. При этом количество и размеры отдушин для приточного воздуха должны соответствовать слуховым окнам для оттока. Расстояние от утеплителя до кровельных листов не должно быть меньше 5 см, поэтому для обрешетки выбирают брус соответствующей толщины.

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

• проветривание подкровельного пространства;
• сохранение надёжности и долговечности системы стропил;
• обеспечение нормального движения воздуха для крыш сложной формы;
• сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.
