Как сделать узел прохода вентиляции через кровлю: обустройство кровельной проходки

Выбор узла прохода через кровлю

Многие производители рекомендуют для каждого типа кровли использовать индивидуальный узел прохода. Поэтому зачастую можно сразу в специализированном магазине проконсультироваться у продавцов и приобрести тот самый узел прохода, который вам порекомендуют. Это, безусловно, удобно, если человек решил возвести баню или дом своими руками, без помощи специалистов. Так сказать, можно убить два зайца одним выстрелом и купить кровельный набор: кровля и узел прохода воздуховода. Благодаря такой покупки можно в одиночку без лишних неудобств освоить профессию строитель и установить узел прохода воздуховода через кровлю без усилий и мук.

Специализированные узлы прохода используются уже опытными кровельщиками. Специализированные узлы точно так же идут в ассортименте с кровельными материалами. Их главная особенность в том, что они оснащены продвинутыми современными системами контроля проходящих потоков воздуха. Такие узлы, несомненно, лучше и качественней, но и их установка тоже займет и время, и силы. Работать со специализированными узлами гораздо сложнее, нежели с обычными.

Во всяком случае, не нужно попусту заморачиваться и тратить денежные средства впустую, а, значит прежде, чем покупать навороченный узел прохода воздуходува через кровлю, оцените его действительную надобность. Прежде всего все эти дымоходы и воздуховоды предназначены для выполнения одной функции, и поэтому особенная изощренность здесь ни к чему.

Во всех имеющихся смыслах узел прохода так и остается всего лишь трубой с заглушкой для остановки работы. И только каждый человек пускай решает, будет она с различными суперпримочками или так и останется обычной трубой.

Повлиять на выбор того или иного вида узла прохода для вентиляции могут такие факторы, как:

  • влажность;
  • температура воздуха внутри помещения;
  • загазованность;
  • запыленность и др.

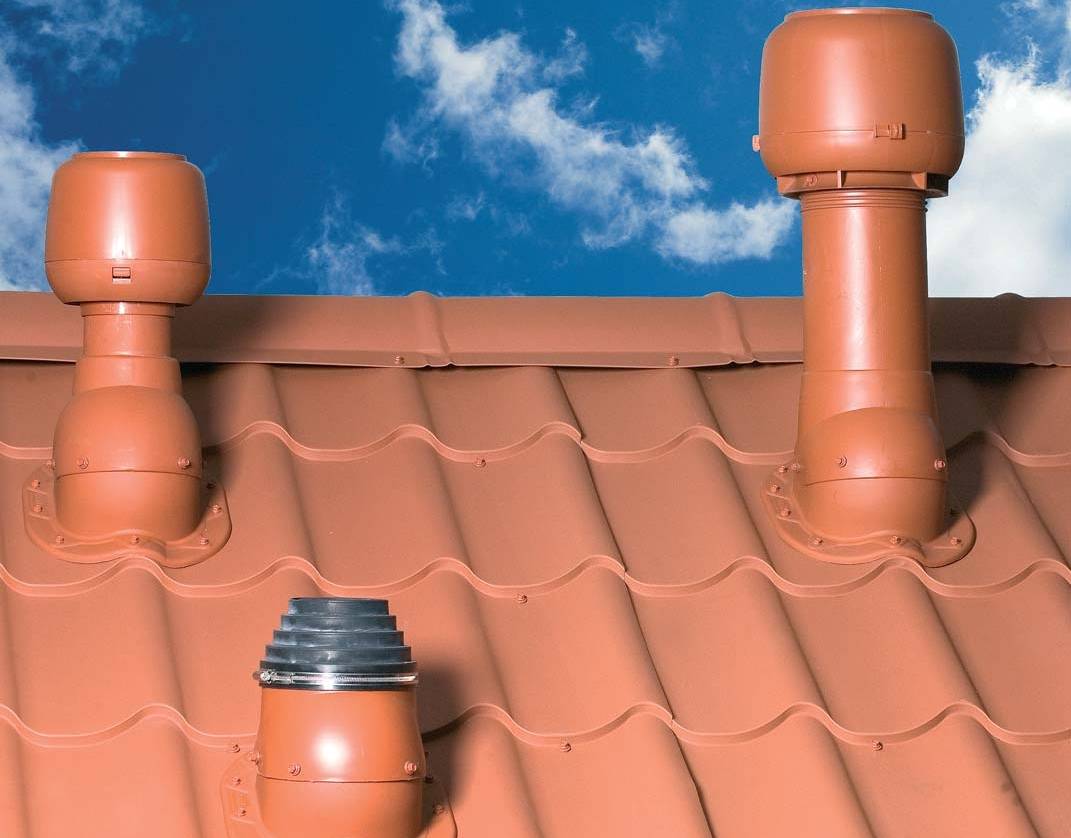

Узел прохода воздуховода

Для того, чтобы вывести на крышу вентиляционную трубу, также используют подобные узлы.

Вот только конструкция их совсем иная, чем для дымоходов.

Потому что в вентиляционной трубе воздух имеет комнатную температуру и не требуется изолировать конструкции с точки зрения пожарной безопасности.

И остается только выбрать тот, который полностью соответствует параметрам вашей вентиляции.

На большинстве моделей имеется специальное кольцо для сбора конденсата.

Также в конструкции проходки может располагаться клапан.

Хотя большинство моделей клапана не имеют.

Все зависит от того, какой диаметр имеет воздуховод.

Если диаметр большой, то лучше использовать конструкцию с автоматическим клапаном.

Этапы монтажа вентиляционного выхода

Когда спроектировано место выхода вентиляции, переходят к главной части работы – монтажу. Установка вентиляционной трубы над крышей проходит в несколько этапов:

  • перед началом всех работ место установки очищают от влаги и загрязнений;
  • делают разметку, которая соответствует диаметру выходной трубы;
  • при помощи специального инструмента вырезают отверстие в каждом слое кровли (сначала в кровельном покрытии, потом в следующих слоях гидроизоляции и утеплителе);
  • используя жидкий герметик, крепят уплотнительную прокладку;
  • сверху на прокладку крепят проходной элемент и крепят к кровле, используя саморезы;
  • строго вертикально устанавливают и фиксируют при помощи крепежа трубу воздуховода.


Гидроизоляция вентиляционного вывода – один из важнейших этапов работИсточник plotnikov-pub.ru

Завершив основные этапы монтажа вентиляционного выхода, проводят дополнительные работы и устанавливают вспомогательные устройства.

Важные моменты монтажа

Когда монтируют верхнюю часть вентиляционной системы, то учитывают материал, из которого произведена кровля. Отталкиваясь от этого фактора, монтаж может немного отличаться между разными кровельными материала. Например, если монтируют проход вентиляции через кровлю из металлочерепицы, применяют гибкий лист для гидроизоляции этого участка. Это связано с тем, что заполнить все неровности и исключить возможность попадание влаги может только гибкий материал.

Также учитывается, что верхние элементы вентиляции выходят на улицу. Поэтому они подвергаются воздействию факторов окружающей среды (например, перепады температуры), из-за которых могут выйти из строя отдельные части или вся система вентиляции в доме. Для предотвращения влияния природных факторов и увеличение срока эксплуатации изделий, производят теплоизоляцию.

На рынке представлены товары, которые изготовляются с теплоизоляцией, но их стоимость выше обычных изделий. При установке простых вариантов, утепляют специальными материалами.

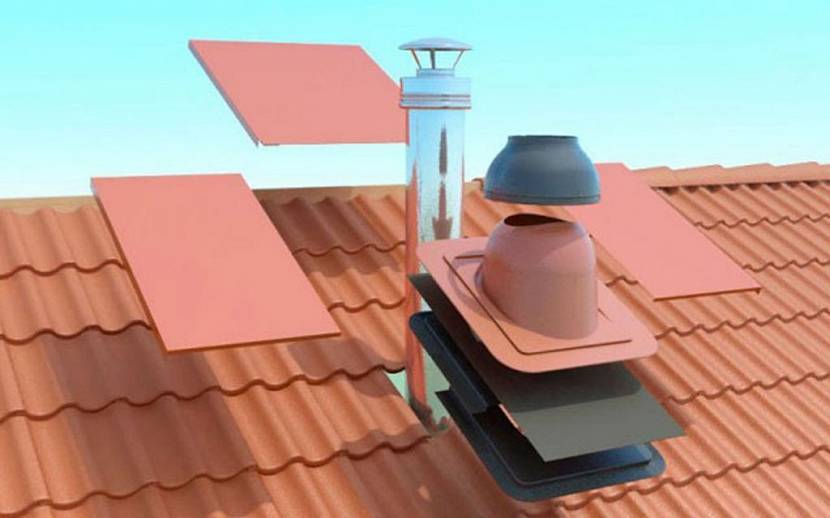

Порядок и схема монтажа вентвыводаИсточник stroyfora.ru

Пенопропиленовая скорлупа – один из распространённых изоляционных материалов для утепления верхних частей вентиляции с рядом преимуществ. Утеплитель надевают на трубы и закрепляют проволокой в местах швов. Иногда швы сразу оснащаются специальными защёлками для удобства монтажа и образования защитной конструкции.

Чтобы утеплить вентиляционные трубы на крышу, используют и другие утеплители. Главное условие – соблюдение технических норм и требований безопасности.

Когда заканчивают работу с уплотнителем, применяют уплотнители. В конце производят хорошую фиксацию материала, чтоб его не повредил дождь или ветер.


Некоторые вентиляционные выводы продаются практически в готовом виде – их требуется только подключить и загерметизировать под кровельное покрытиеИсточник optimum-ng.ru

Дополнительное оборудование, повышающее производительность вентиляционной системы

Чтобы повысить эффективность вентиляционной системы, устанавливают дополнительное оборудование.

Устройства:

  • Дефлекторы. Насадки устанавливают для понижения давления и увеличения тяги, которая происходит в результате удара ветра в боковые стенки. Их монтируют на крайних верхних точках вентиляционной системы.
  • Аэраторы. Улучшают циркуляцию воздуха между внешним кровельным покрытием и слоем теплоизоляции. Их часто применяют, когда не достаточно естественной тяги, увеличивается влажность и плохо обменивается воздух.
  • Козырьки. Один из частей специального колпака, защищающий вентиляционный выход от попадания инородных предметов.
  • Капельники. Вторая часть колпака. Отводит дождевую и талую воду от козырьков, не давая влаге попадать внутрь трубы.

Особенности самостоятельного монтажа


Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

  • полимеры различного класса;
  • нержавейка толщиной 0,5-0,8 мм;
  • черная сталь 1,5-2 мм.

Виды узлов прохода вентиляционных систем через крышу

Существует большое количество разнообразных видов и типов, применяемых на практике узлов прохода. Они могут быть:

с встроенным клапаном или без него:проходки без клапана имеют самую низкую стоимость, поэтому зачастую используются при строительстве частных домов. Они не предусматривают возможность перекрытия и регулировки потока выходящего воздуха. Так как в частных домах вентиляционная система, как правила, небольшая, то использование бесклапанных проходок вполне оправдано и эффективно;проходки со встроенным клапаном предусматривают в своей конструкции заслонку, которая может при необходимости перекрыть трубу. Наиболее часто используется для административных или производственных зданий;

  • с утеплением и без утепления. Узлы прохода без утепления используются при расположении близко от конька, а также в районах, не отличающихся суровым климатом и низкими температурами в зимний период. В качестве теплоизоляционного материала в утепленных проходках, применяются обычно базальтовые или стекловолокнистые плиты. Данная разновидность узлов прохода используется при расположении вдали от конька, когда значительная часть конструкции находится снаружи, а также в районах с любым, даже очень суровым климатом;
  • с автоматическим и механическим управлением. Автоматические узлы прохода оборудованы специальным контроллером, благодаря которому происходит управление работой системы без участия человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, которым регулируется объем циркуляции воздуха. Такие проходки используются главным образом для постоянно задействованных систем вентиляции.

Еще одним классификационным признаком, позволяющим разбить применяющиеся узлы прохода на группы, является тип и профиль покрытия, которое используется на крыше. Различные виды кровельных проходок приведены на следующем фото.

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

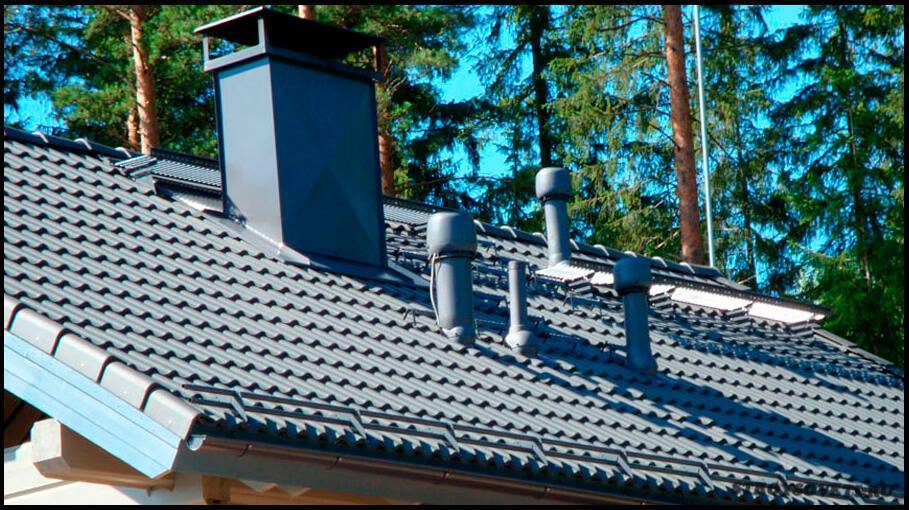

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

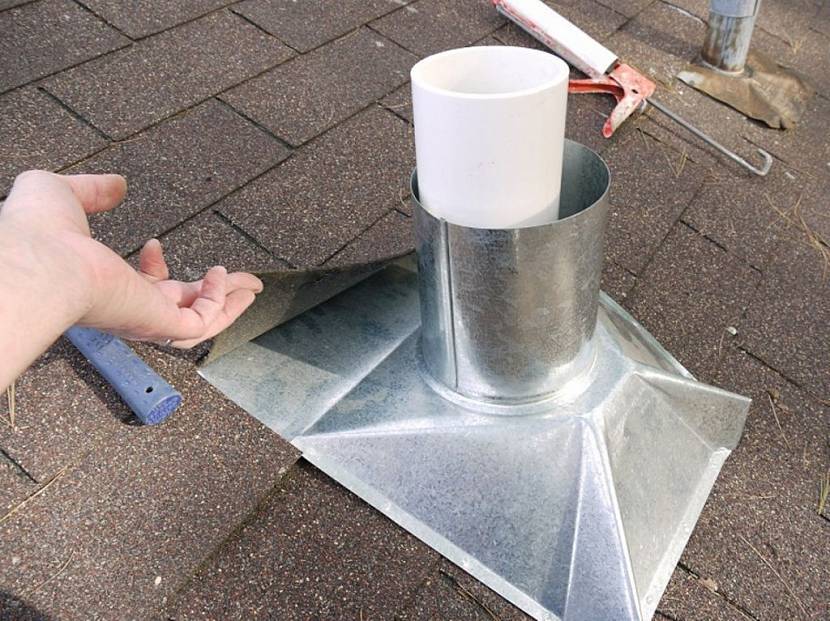

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Монтаж узла прохода вентиляции через кровлю

Провести трубу на крышу — эта задача, которая для большинства домовладельцев может показаться не очень сложной. Однако узел прохода вентиляции через кровлю надо обустраивать очень тщательно с выполнением всех технических норм и правил. Лишь при этих условиях целостность пирога кровли сохранится, а вентиляционная система будет работать эффективно.

Чаще всего в частном домостроительстве вентиляционные каналы из санузла, кухни и жилых комнат выводятся через перекрытие на крышу. Проход через кровлю вентиляции, завершающийся в виде трубы, которая возвышается над крышей, может обеспечить эффективную воздушную тягу. Этот способ обустройства вентиляционных каналов делает воздух в доме чистым, так как все неприятные запахи выходят через проходку на улицу.

С учетом СНиП выход узла прохода воздуховода через кровлю требуется для:

  • воздушного обмена в мансардном или чердачном помещении дома;
  • монтажа в стене фанового участка шахты канализации (фановая труба соединяется с канализацией и с вентиляцией для отвода запахов);
  • подачи чистого воздуха, обогащенного кислородом.

В идеальном варианте разработка вентиляционного прохода через кровлю обязана производиться еще на стадии проектирования либо во время строительства до закрытия контура дома (устройства крыши, дверей и окон).

Но на практике зачастую необходимо производить реконструкцию узла прохода кровли в уже построенном здании и отталкиваться от находящихся особенностей планировки помещений.

Если в обустройстве узла прохода будут ошибки, то это чревато высокой концентрацией неприятных запахов, углекислого газа, появлением обратной тяги.

Проходной вентиляционный узел представляет собой пластиковый, металлический или комбинированный трубопровод. Он размещается в отверстии в крыше и закрепляется в металлическом стакане. После монтажа, отверстие необходимо загерметизировать и утеплить. Снизу к проходке подключается воздуховод вентиляционной системы, а сверху ставится защитный колпак.

Для организации прохода трубы можно воспользоваться и уже готовым изделием, которое предназначено для вентиляции на крыше. Это труба, которая состоит из внешнего полипропиленового слоя и металлической оцинкованной трубы внутри. Снизу изделия, куда устанавливается воздуховод, находится теплоизоляция, а сверху конструкции — защитный капельник.

Проектирование и монтаж узла будет зависеть от ряда факторов:

  • угол ската крыши;
  • вид материала для покрытия кровли — профилированный лист, керамическая или мягкая черепица;
  • тип крыши.

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

  • не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
  • конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
  • для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
  • в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Разновидности проходов вентиляции через кровлю

Типов проходных узлов через крышу существует несколько (рис. 2). На сегодняшний день отечественная промышленность выпускает такие узлы 5 типов, имеющие 11 стандартных размеров. Кроме того, в случае необходимости могут быть изготовлены такие узлы и по индивидуальным заказам. Сама система вентиляции может иметь клапан, перекрывающий движение воздуха в системе и имеющий ручное или дистанционное управление. При этом все они имеют соответствующую стандартную маркировку:

  1. Буквы УП с цифрами от 1 до 10 означают, что данные узлы не снабжены клапаном и воздух в них циркулирует все время, сохраняя вентиляционную систему постоянно действующей. Колец для сбора и отвода конденсата они тоже не имеют.
  2. Наличие в маркировке цифр от 2 до 10 информируют, что в системе есть клапан, способный перекрыть движение воздуха в системе, имеющий ручное управление, но кольцо для сбора влажного конденсата также отсутствует.
  3. Индекс УПЗ с цифрами до 21 свидетельствует, что в системе есть клапан на ручном или дистанционном управлении и конденсатное кольцо.

Клапанный узел включает в себя полотно, перекрывающее воздушный канал, противовес, тросик и управляющее устройство. Автоматика на клапан ставится в тех случаях, когда вентиляцию приходится переключать достаточно часто. Он может функционировать только в двух режимах: “открыто” и “закрыто”.

Монтаж сложных узлов прохода

В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.

Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.

Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.

Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.

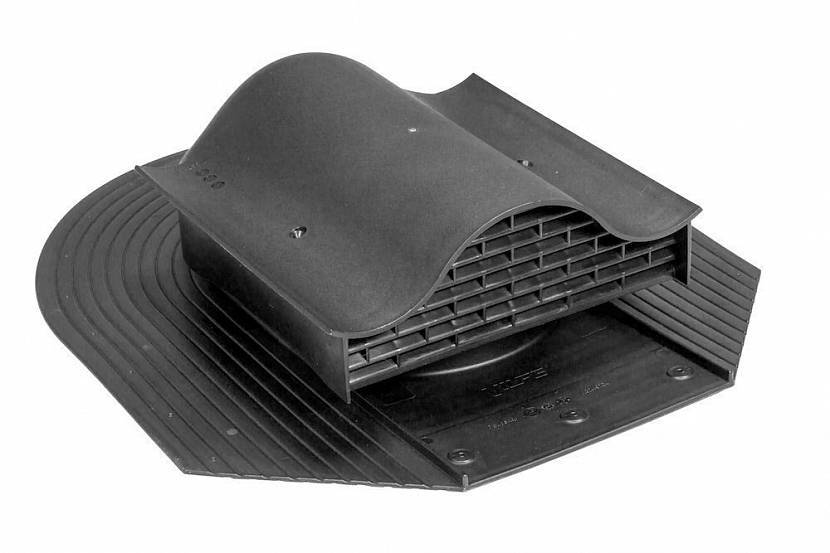

Функции и характеристики кровельных аэраторов

Аэратор представляет собой пластиковую трубу с защитным зонтиком в верхней части

Основное назначение аэраторов заключается в устранении влаги из-под кровли здания. Эти приспособления также выполняют следующие функции:

  • проветривание подкровельного пространства;
  • сохранение надёжности и долговечности системы стропил;
  • обеспечение нормального движения воздуха для крыш сложной формы;
  • сохранение свойств теплоизоляционных материалов.

Аэраторы изготавливаются из металла или прочного пластика. Они просто монтируются, обладают устойчивостью к негативным воздействиям окружающей среды. Комплекс характеристик дополняется стойкостью изделий к механическим воздействиям, продуманной конструкцией и лаконичным внешним видом.

Монтаж конькового аэратора

Коньковые аэраторы можно устанавливать по всей протяжённости излома кровли. Приспособление лучше всего применять на крышах, имеющих уклон в 12–45°. Монтаж предполагает следующие действия:

  1. С помощью циркулярной пилы в сплошном основании следует сделать зазор шириной 3–8 см. Прорезь создают таким образом, чтобы щель заканчивалась за 30 см от края конька.
  2. Там, где не было сделано отверстие, нужно уложить коньковую черепицу. Над прорезью монтируют коньковый аэратор путём прикручивая сегментов на саморезы.
  3. Профиль установленного аэратора накрывают мягкой черепицей, монтируя её внахлёст. Торцы приспособления для вентиляции обрабатывают герметиком.

Кровельный аэратор является важной частью полноценной системы вентиляции кровли, покрытой мягкой черепицей. Приспособление обеспечивает вывод влаги и хорошую циркуляцию воздуха

Видео: установка конькового аэратора

Крепление аэратора для металлочерепицы

Технология монтажа аэратора на крышу с покрытием из металлочерепицы отличается простотой, но требует тщательного соблюдения некоторых правил. Это необходимо для предотвращения повреждений металлочерепицы.

Установка аэратора требует предварительного изучения особенностей его конструкции

Наилучшим вариантом является монтаж аэратора в процессе обустройства кровли. Установка может проводиться при сооружении новой кровли или ремонте старой. Основной комплекс работ предполагает следующие действия:

  1. В материале покрытия кровли вырезают отверстие по шаблону, имеющемуся в комплекте изделия.
  2. На нижнюю часть устанавливаемой трубы наносят битум, а затем монтируют к основанию.
  3. Дополнительный слой и патрубок фиксируют с помощью саморезов.
  4. Изнутри помещения, в нижней части трубы нужно обеспечить дополнительную гидроизоляцию и герметизировать области стыков.

Аэраторы для крыши из металлочерепицы следует монтировать на всех скатах, отступая от конька около 60 см вниз.

Видео: установка точечного аэратора

Аэратор для профнастила

Для устройства вентиляции кровли из профилированных листов можно использовать те же методы, что применяются для металлочерепицы. В этом случае возможен монтаж конькового аэратора, а также точечных элементов.

Для установки на покрытие из профнастила можно использовать специальное проходное устройство, повторяющее рельеф поверхности

Основные действия при монтаже трубы для профнастила предполагают создание отверстия во внешнем материале кровли. Параметры отверстия должны совпадать с габаритами используемой трубы, которую фиксируют саморезами к обрешётке или стропилам. После этого устанавливают внешнюю защитную «юбку» также используя саморезы.

https://youtube.com/watch?v=hKQZymPztgU

Видео

https://trubaspec.com/ventilyatsionnye/kak-sdelat-i-ustanovit-gribok-na-trubu-ventilyatsii-pravila-ustroystva.html

http://vse-o-trubah.ru/ustanovka-ventilyatsionnoj-truby.html

http://bouw.ru/article/kak-vivesti-trubu-ventilyatsii-na-krishu

https://infotruby.ru/primenenie/ventilyatsionnyj-vyhoda-na-kryshe

http://proroofer.ru/aksessuary/ustanovka-ventilyacionnoj-truby-na-kryshe-svoimi-rukami.html

https://trubaspec.com/vidy-trub/kak-ustanavlivat-ventilyatsionnye-truby-na-kryshu-detalnaya-instruktsiya.html

Выбор места для узла прохода через кровлю

Все рекомендации для выбора места прохода через кровлю сводятся к тому, чтобы его расположение позволяло выполнить канал с наименьшим количеством поворотов. В этом случае эксплуатационные показатели работы системы будут стремиться к максимальным.

Иногда, в силу объективных причин, без изгибов не обойтись. На помощь придут гофрированные трубы. Применение гофротруб дает возможность выполнить монтаж воздуховодов с необходимыми поворотами.

Как было отмечено выше, проход через кровлю со стропильной системой выполняют максимально близко к коньку.  Тогда, наибольшая часть трубы будет оставаться в чердачном пространстве, под защитой от перепадов температуры и ультрафиолета. Всей трубе будет не страшен резкий ветер, так как только меньшая ее часть будет выходить наружу.

Показатели ветрового подпора обязательно учитываются при любом расположении вытяжной трубы через крышу.  Сильный ветер может стать причиной плохого оттока воздуха или направить его внутрь системы.

Виды вентиляционных труб

Современный рынок предлагает большое количество различных по характеристикам изделий. Каждый вид имеет свои отличительные особенности.

В зависимости от показателей вентиляционной системы, проектировщики подбирают максимально подходящие по свойствам комплектующие.

Общие требования к конструкциям:

При пониженной температуре окружающего воздуха на стенках вентканала собирается конденсат, что может привести к порче элемента.

Необходимые характеристики для вентиляционных труб:Гладкая внутренняя поверхность, благодаря чему происходит снижение сопротивления воздуха;Для увеличения циркуляционной способности, трубы должны иметь минимальное количество соединений;Вес.

Конструкции с небольшим весом удобны в монтаже. В случае модернизации системы их также легче разобрать.Небольшая толщина стенок при достаточной жесткости. Позволяет повысить пропускную способность вентиляционной шахты.

Вентиляционные короба выпускаются различных сечений. Они могут быть круглые, прямоугольные и квадратные. Цилиндрические короба позволяют воздуху наиболее беспрепятственно проходить через них.

Самыми востребованными материалами для вытяжной трубы на крышу остаются оцинкованная сталь и пластик.

Модификации проходного узла УП

Рисунок 2. Модификации для металлочерепицы не подлежат сверлению и крепятся только на герметик.

Узел прохода коммуникаций через кровлю классифицируют по признакам:

  1. Геометрии корпуса: прямоугольные, эллипсные, квадратные, круглые модели.
  2. Назначению – модификации для антенных выходов, систем центральных пылесосов (система Умный дом), кухонных вытяжек, фановых труб, кровельных, бытовых вентиляторов.
  3. Материалу. Чаще всего используется оцинковка, полимеры, железобетон.
  4. Наличию утеплителя – излишне влажный воздух в зимний период вызывает интенсивное обледенение стенок, приводящее к снижению сечения.

Узла прохода инженерных систем через кровлю часто оснащается опциями:

  • конденсатосборник монтируется под кровельным пирогом внутри чердачного помещения;
  • клапаны: ручные, механические, автоматические.

Узел прохода фановой трубы через кровлю применяется редко, так как наиболее распространены технологии, позволяющие сохранить целостность кровельного пирога:

  • обвод крыши по стене;
  • замена фановой канализационной трубы вакуумным клапаном в верхнем уровне стояка

Для прочих коммуникаций узел прохода воздуховода остается единственным конструктивным решением отвода отработанного воздуха из жилых, функциональных помещений. В отсутствие клапана в маркировке используются буквы УП с цифрой 1, клапанные элементы обозначают УП2. Следующие две цифры, начинающиеся с 0, свидетельствуют об отсутствии конденсатосборника, с 1 – о его наличии. Таким образом, модель УП2-11 оснащена всеми необходимыми элементами, УП-01 не имеет кольца, в которое собирается конденсат, УП1 является бюджетным вариантом, не имеющим опций.

Проведение работ


Порядок действий при монтаже УП

При обустройстве УП обращается внимание на два способа их монтажа, отличающихся типом кровли – жесткая и мягкая. В первом случае конструктивные узлы монтируются на кровле из черепицы, шифера или профнастила

Для их монтажа подготавливается квадратное посадочное место, щели вокруг которого заполняются теплоизолирующим составом. Поверх него выполняется отбортовка, предохраняющая теплоизоляцию от влаги, случайно попавшей в трубное отверстие. Вокруг гильзы монтируются четыре фартучных элемента, со всех сторон охватывающие зоны примыкания трубы к крыше.

При монтаже конструктивного элемента сначала крепится нижняя по скату деталь, затем – боковые. После их фиксации ставится верхний сектор фартука, горизонтальные части которого заводится прямо под кровельное покрытие. Боковины и нижняя деталь располагаются поверх кровли. Нередко применяется еще один элемент (галстук) – вытянутый желоб, предусмотренный в комплекте кровельной конструкции. Но чаще всего удается обходиться без него; для уточнения его необходимости лучше проконсультироваться у специалистов.

Фартук продается как готовая деталь, но при желании его несложно изготовить собственными силами. Для этого подойдет оцинкованная жесть толщиной 0,5 мм. Более толстые заготовки не применяются, так как придать им нужную форму будет трудно.

Конструкции, рассчитанные на мягкую кровлю, отличаются общим порядком монтажа компонентов вентиляционного прохода. Скаты на крышах с таким покрытием, как правило, выполняются с уклоном от 12º и более, что вынуждает отбирать нужный образец с особой тщательностью. Порядок обустройства УП в скатной крыше с мягким покрытием просчитывается заранее, что позволяет выбрать оптимальный вариант монтажа.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
