Как самостоятельно установить вытяжку на кухне?

Ошибки при установке кухонной вытяжки

1 Подключение воздуховодов к системе естественной вентиляции – самая распространенная ошибка.

Решетку часто оставляют на месте, чтобы обеспечить естественное движение воздуха, но сам вентиляционный канал закрывает ее.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к вытяжке с большой производительностью и большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.

3 Воздуховод выводится наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Опасными являются повороты, следующие один за другим, без участков разгона.

5 Подключение слишком мощной вытяжки (например, 1000 м3/ч) к стандартному воздуховоду, который способен пропускать около 300 м3/ч.

Обратите внимание, что производительность 200-300 м3/ч может быть вполне достаточной для эффективного удаления всех запахов при минимальной нагрузке на вентиляцию дома. 6 Установка навеса на неправильной высоте. 6 Установка навеса на неправильной высоте

6 Установка навеса на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

7 Установка пластикового вентиляционного отверстия без хорошего уплотнения или соединение деталей с помощью клея.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее размещение щелей в декоративной решетке в той же раме, что и воздуховод.

Смотрите ниже, почему это ошибка и когда это можно сделать.

9 Отсутствие отдельной розетки в верхней части стены для подключения вытяжки.

В результате его можно подключить любым удобным способом с помощью вилок и удлинителей

Обратите внимание, что это, в конце концов, не портативный прибор, такой как вентилятор, обогреватель или портативный кондиционер

Поэтому он должен быть подключен постоянным и продуманным способом.

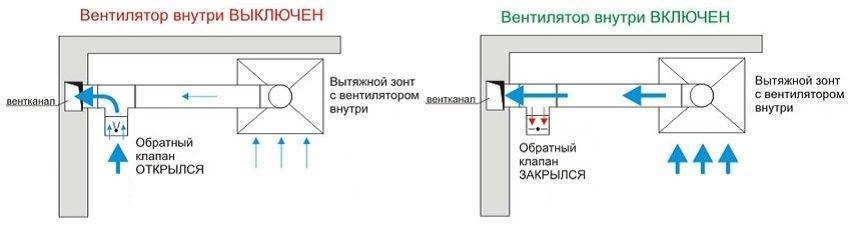

10 Неправильная установка обратного клапана.

Он должен быть вырезан и установлен под правильным углом и наклоном. В противном случае он не будет работать должным образом.

В целом, установку вытяжки можно разделить на два основных этапа. Первое – это подключение к электрической сети. Вторая – это вентиляционные каналы и все, что с ними связано.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Как установить купольную вытяжку на кухне?

Немного о вариантах купольной вытяжки, представленных на рынке. Они бывают:

1. Каминные (пристенные) ― крепятся на стену. Похожи по устройству на системы вентиляции для каминов.
2. Угловые ― встречаются на кухнях редко, в случае, когда плита располагается в углу.
3. Островные ― устанавливаются на больших кухнях, преимущественно в столовых, когда плита стоит в центре кухни. Крепятся непосредственно к потолку.

Изготавливают эти устройства из эмалированной или нержавеющей стали, гораздо реже они бывают деревянными или пластиковыми.

Купольная вытяжка может работать в разных режимах. Если проложен воздуховод на улицу, или к вентиляционной системе, то она просто выводит воздух из помещения.

Бывает, что воздуховод провести невозможно, тогда можно поставить циркуляционную установку, она пропустит воздух через фильтр и вернёт его назад в комнату.

Существуют и такие купольные вытяжки, которые работают в обоих вариантах.

Для того чтобы установить купольную вытяжку, нужно подвести гофру к вентиляционной системе здания, подключить прибор к сети электричества.

Возможно, что придётся наращивать гофру или проводку, поэтому лучше заручиться помощью профессионалов.

Если вы решаете проделать всю работу сами, то сначала оборудуйте кухню мебелью. И только после этого можно будет поработать над разметкой расположения вытяжки с учетом высоты ее расположения.

Приступаем к подготовке креплений. Нужно высверлить или выдолбить отверстия для дюбелей. К ним будут на болтах крепиться опоры, на которые, в свою очередь, надевают основу вытяжного устройства.

Соблюдая предельную герметичность, нужно соединить специальный отвод вытяжки с гофрой воздуховода. Далее проверяем работоспособность устройства и надеваем верхний кожух вытяжки.

Учитывая достаточно большие размеры и высокую мощность данной вытяжки, следует позиционировать её, как устройство для просторной кухни, с высокой производительностью блюд.

ПРОСТАЯ КОНСТРУКЦИЯ КУХОННОЙ ВЫТЯЖКИ

Конструктивно вытяжка состоит из двух независимых элементов: покупной электрической вытяжки и самодельного декоративного кожуха. Оба эти элемента крепятся на стене над варочной плитой независимо друг от друга.

Только продумав до мелочей технологическую последовательность изготовления как отдельных элементов, так и изделия в целом и согласовав внешний вид вытяжки со всеми заинтересованными в её появлении лицами, можно было приступать к долгой и кропотливой работе.

Почему я назвал её кропотливой? Да потому, что делать эту вытяжку пришлось не в мастерской, оснащённой всевозможными специальными станками и оборудованием, а в городской квартире и, можно сказать, на коленке.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Как гармонично вписать воздуховод в интерьер кухни

Для щепетильной хозяйки, этот вопрос не менее важен, чем эффективность вентиляции.

Существует несколько способов спрятать воздуховод:

1. Самый простой способ – расположить трубы за навесными шкафчиками, внутри них или над ними. Этот способ не требует дополнительных затрат.
2. При наличии потолка с двумя уровнями, воздуховод можно расположить между ними. Если на кухне навесной потолок, то воздухопровод можно разместить прямо над ним. В этом случае воздушный тракт будет абсолютно не заметен.
3. Для маскировки труб можно использовать специальный прямоугольный короб. Если поэкспериментировать с цветом этого элемента интерьера, установить подвесные светильники, то ваша кухня преобразится. При этом сохраняется возможность быстрого доступа к трубам на тот случай, если потребуется ремонт.
4. Ещё один вариант – просто покрасить трубы в тон, подходящий к общему дизайну помещения. Можно воспользоваться современными материалами и органично вписать воздухопровод в вашу кухню.

Лучше всего, покупать трубы, вытяжку и переходники одновременно, а лучше купить готовый комплект. Производители предлагают широкий выбор таких вариантов. Это позволит избежать трудностей с подбором цветового решения и сэкономит ваше время.

Вытяжки проточного типа

Особенности конструкции поточных вытяжек

В магазинах бытовой техники сегодня мы можем встретить огромное количество самых разных видов кухонных вытяжек. Их модели отличаются по габаритам, дизайну, цене, производительности и т.д. Но главное отличие заключается в самом принципе работы вытяжек.

По этому параметру все вытяжки делятся на:

• Приточные (вытяжные);
• Рециркуляционные (фильтрующие).

Схема устройства приточной (слева) и фильтрующей (справа) вытяжки

Вытяжки проточного типа предназначены для активного всасывания воздуха из пространства над кухонной плитой или рабочей поверхностью и удаления его в вентиляционную систему здания через трубу – воздуховод.

Проточные вытяжки бывают пассивными и активными.

• Пассивные вытяжки проточного типа не содержать в своей конструкции электродвигателей. Захват и удаление воздуха из кухни происходит исключительно за счет тяги в системе вентиляционных каналов. Такие вытяжки имеют достаточно давнюю историю, но сегодня на кухнях в частных домах и квартирах практически не используются.
• Активные вытяжки работают за счет установленного внутри купола электродвигателя. При работе электродвигатель создает достаточно мощный восходящий поток воздуха, благодаря чему из кухни удаляется копоть, сажа, капли взвешенного в воздухе жира и т.д.

Вне зависимости от типа проточной вытяжки она устанавливается на кухне непосредственно над плитой. Для соединения вытяжки с вентиляционными ходами здания используются металлические воздуховоды. Чаще всего в качестве воздуховода применяется гофрированная труба или жестяной герметичный короб.

Проточная вытяжка

Закрепление воздуховода на горловине вытяжки осуществляется с помощью специальных металлических хомутов. Для более эффективной стыковки воздуховода и вентиляционного канала можно использовать специальную решетку – переходник (на фото).

Подключение вытяжки к вентиляции

От чего зависит работа проточных вытяжек

Эффективность работы такой вытяжки зависит не только от ее габаритов и мощности, но и от того, в каком состоянии находится вентиляционная система здания:

• Если вентиляционные каналы забиты мусором или старой штукатуркой – производительность работы вытяжки отводящего типа существенно снижается. Для предотвращения этого необходимо либо самостоятельно чистить душники, либо (если вы живете в квартире) – обращаться в жилищно-эксплуатационные организации с требованием привести вентиляцию в порядок.
• Кроме вентиляции для корректной работы вытяжки также важен приток воздуха. С целью обеспечения притока воздуха в кухне либо устанавливают вентиляционный клапан (может быть стеновым либо оконным), или же делают декоративную перфорацию в нижней части кухонной двери.

Главный плюс вытяжек проточного типа заключается в том, что они не только очищают воздух на кухне, но и заменяют его свежим – с большим содержанием кислорода и меньшим – углекислого и угарного газа.

Принцип работы и установка

Принцип работы подвесной плоской вытяжки строится на рециркуляции воздушных масс. Рассмотрим подробнее:

• Включенное устройство забирает грязный воздух и очищает его при помощи фильтров. После этого, очищенный газ поставляется через воздуховод обратно в комнату.
• Подвесная вытяжка, предназначенная для кухни, чаще всего комплектуется жироулавливающей схемой, которая и производит основную очистку воздуха. Модели с более низкой стоимостью используют для этих целей акриловый фильтр, который со временем приходит в негодность. Более технологичные устройства оснащены алюминиевыми фильтрами. Они не требуют постоянной замены, и легко восстанавливают свою работоспособность после промывки специальным средством.

Алюминиевый фильтр

• Подвесную кухонную вытяжку назвали так из-за метода монтажа. Она устанавливается на стену, часто в пространство между потолком и кухонным шкафом. Это позволяет экономить место, и прикрепить устройство так, чтобы оно не мешалось на кухне.
• Монтаж вытяжки довольно прост. Достаточно определить наилучшее место в кухне и проследить, чтобы выходное отверстие воздуховода не было перекрыто мебелью. Не нужно применять дополнительных усилий. Для эффективной работы достаточно расположить вытяжку параллельно над варочной панелью и обеспечить подключение к электросети.
• Новые модели могут оснащаться как одним, так и двумя моторами. Это позволяет контролировать производительность и уровень шума, издаваемый прибором.

Схема установки пластикового воздуховода

Главные правила установки вентиляции в кухне частного дома

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента. В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше. Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

С учетом существующих норм, для установки качественной вентиляции используя специальные таблицы, требуется произвести расчет площади прямоугольного сечения каналов, в результате чего осуществлялся бы полноценный вывод отходов, скопившихся в воздушных массах, на улицу. После выполнения расчетов необходимо осуществить монтаж вышеуказанных каналов внутрь стен.

Данное устройство вентиляции выполняется из нержавейки и имеет гладкую поверхность, это необходимо для предотвращения оседания на поверхности каналов различных загрязняющих элементов. Отверстия для входа и выхода воздушных масс закрываются специальными решетками, чтобы предотвратить проникновение в них различных посторонних элементов и грязи. В зимнее время года канал следует подвергать подогреву, для этого достаточно будет установить рядом с ним любое оборудование для обогрева.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

• Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
• Шуруповерт.
• Строительный уровень и рулетка.
• Молоток.
• В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

Процесс навески кухонной вытяжки на саморезы

Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Схема настенной плоской вытяжки, с подробным описанием всех размеров

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона

Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель

Установка всех элементов в шкаф

Шкаф в сборе с навешенной дверью

Установка встроенной вытяжки в шкаф всегда подразумевает смещение средней полки. Чтобы расположить ее там, где нужно, потребуются одинарные пластиковые уголки. Работа с таким крепежом проста и доступна даже начинающим. Чтобы минимизировать уровень ошибок при размещении, нужно следовать простой методике:

• уголки прикручиваются сначала к полке, все четыре;
• полка устанавливается на место, удобно это делать, положив шкаф плашмя задней стенкой на пол;
• с помощью шила накалывается место для саморезов на боковой стенке;
• уголки фиксируются с нулевым смещением полки.

Как установить вытяжку на кухне этапы

Сначала рассмотрим крепление подвесной вытяжки. Такие устройства самые простые по своему конструктивному исполнению, имеют невысокую стоимость, работают без присоединения к системе вентиляции квартиры, устанавливаются двумя способами: отдельным модулем и на днище подвесного кухонного шкафчика.

С установкой навесной вытяжки проблем возникнуть не должно

Произвести установку плоской вытяжки на стену можно двумя способами: с использованием металлической рамы или специальных саморезов. В первом и втором случае под саморезы сверлятся отверстия определенной глубины, после чего вытяжка крепится на них или рамку.

Есть и другой вариант монтажа – на дно подвесного шкафчика. Для этого можно использовать уголки определенной высоты, которые привинчиваются на дно шкафа по углам, после чего в них заводится корпус вытяжки. Или, если на вытяжке имеются отверстия для крепления, лучше выполнить монтаж через них при помощи саморезов.

Особенности подбора и основные виды

Работа всех вытяжных устройств основывается на нескольких основных режимах и способах построения конструкции приборов:

• вытяжка – стандартное исполнение устройства, которое основано на удалении из помещений загрязненного воздуха через вентиляционные каналы наружу;
• рециркуляция (фильтрация) – способствуют очищению воздуха от посторонних примесей с помощью прогонки воздушных потоков через специальные фильтры (жировой или угольный) и дальнейший возврат их обратно. Не требует особого подключения и работает без использования вентиляционных шахт. Установка подобного вытяжного устройства достаточно проста (надежное закрепление и подключение к электросети);
• комбинированные устройства – способны эффективно работать не только с помощью фильтрующего режима, но и вытяжного.

Согласно установленным классификационным признакам по месту и способу размещения есть следующие виды:

• подвесные – вытяжные конструкции, устанавливаемые над варочными плитами. Имеют плоскую форму, оснащаются специализированными фильтрами и основываются на рециркулярном режиме работе. Для изготовления корпуса зачастую используется нержавеющая сталь. Монтаж плоских моделей производится непосредственно на стеновую поверхность посредством крепежных дюбелей-гвоздей. Не рекомендуется осуществлять монтаж таких приборов на гипсокартоновую стенку, либо в подобных случаях необходимо заранее прокладывать деревянные балки с внутренней стороны гипсокартонового листа;
• встраиваемые – устройства, предусмотренные для непосредственного размещения в кухонных помещениях небольших площадей. Установка встраиваемой вытяжки происходит с применением шкафчиков. Большинство встраиваемых моделей работают без воздуховодов и оснащаются выдвижными панелями, позволяющими увеличивать общую заборную площадь воздуха. Монтаж встраиваемой вытяжки в шкаф предполагает сохранение компактности данных встраиваемых приборов по сравнению с другими моделями без особого повышения их стоимости;
• настенные – конструкции, имеющие форму зонта, с прикрепленной к нему длинной трубкой. Крепятся такие вытяжки на стене. В некоторых случаях из-за внешней схожести с дымоходами настенные модели носят название вытяжек каминного типа;
• угловые – вытяжки, устанавливаемые в углу кухни;
• островные – модели вытяжных приборов, которые крепятся к потолочной поверхности. Как правило, такие устройства эффективно работают лишь в режимах отвода воздуха без использования рециркулярного процесса. Удобны при расположении плиты в центральной части кухни. Устанавливаются островные модели в навесных шкафах;
• купольные вытяжки – получили свое название из-за особой конструктивной формы. На данный момент являются наиболее популярными и актуальными при размещении в стильных и современных помещениях. Подобные устройства могут обрамляться металлическим, деревянным либо стеклянным материалом. Стоимость купольных моделей достаточно высока, поскольку используется дорогостоящий материал обработки и большая мощность всасывания.

Установка купольной вытяжки на кухне имеет несколько иные особенности и предполагает проведения некого расчета эффективности её дальнейшей работы благодаря своей уникальной форме.

Выбирая вытяжку, следует особое внимание уделять её производительности. Ведь довольно часто эффективность работы основывается не на мощности используемых вентиляторов, а на диаметре вентиляционного канала: чем больше будет диаметр прибора, тем меньше нужно будет затратить энергии для осуществления его работы

Установка вытяжки на кухне

Монтаж кухонной вытяжки своими руками зависит от вида и расположения вентканала. Установить вентиляцию можно внутри кухонного шкафа или сделать отдельно расположенную модель в виде каминного колпака или наклонной панели.

Схема установки

Монтаж воздуховода для кухонной вытяжки часто нарушает ту вентиляцию, которая установлена в квартире. Если для монтажа вытяжки сделать ещё одно отверстие для воздухоотвода, качество воздухообмена не улучшится, поскольку сечение вентиляционной шахты после подобных манипуляций не изменится.

Такая схема установки вытяжки препятствует возникновению обратной тяги и осуществлению естественной вентиляции, когда вытяжное оборудование выключено.

Чтобы правильно подключить вытяжку на кухне, необходимо правильно установить обратный клапан: в горизонтальном канале ось крепления заслонки должна принять горизонтальное положение, а более тяжёлый участок был наклонен книзу. Без воздушного напора клапан будет закрыт.

Установка вентилятора

Самодельная вытяжка для кухни может изготавливаться из вентилятора, вмонтированного в стену. Для этого необходимо:

1. Отметить на стене место для установки вентилятора, затем проделать отверстие нужного диаметра.
2. В отверстие вставляется вентилятор, а свободное пространство между стеной и оборудованием заполняется монтажной пеной.
3. С внешней стороны устанавливается решётка.
4. После проведённых манипуляций вентилятор можно подключить к электросети.

Вытяжка на кухне своими руками

Сделать вытяжку на кухне своими руками можно, встроив её в шкаф или без него. Встроенная вентиляция выглядит органично с кухонным гарнитуром. Этапы её монтажа заключаются в следующем:

1. Изготавливается алюминиевый или металлический короб с обратным клапаном. Для удобства, его можно приобрести готовым.
2. На верхней доске шкафа размечается отверстие в соответствии с нижним окном «хлопушки». Для окончательного монтажа нужно очертить бока «хлопушки».
3. В нижней части шкафа вырезается отверстие по краю нижней части вытяжки.
4. Далее, снимаются полки шкафа и вырезаются лобзиком отверстия под воздуховод, чтобы монтировать вытяжку.
5. Сверху шкафной доски вырезается квадратное отверстие под окно «хлопушки» с припуском 3—5 мм по краям.
6. Устанавливается гофра: в округлые отверстия продевается гофра, верхний конец которой формируется руками по форме квадрата и просовывается в верхнее отверстие.
7. Шкаф с гофрой устанавливается на место.
8. Вытяжка на кухню своими руками вставляется в вырезанное отверстие шкафа. Все места соединения гофры, «хлопушки» с отверстиями необходимо обработать силиконовым герметиком, а затем монтажной пеной. Вытяжка для кухни своими руками прикрепляется к шкафу на саморезы.
9. На вытяжной патрубок надевается гофра и закрепляется хомутом. Герметизировать это соединение не нужно, поскольку это затруднит разборку для чистки вентиляции, а также будет создавать перепады давления на участке перехода патрубка в гофр.

При использовании не гофрированных, а пластиковых труб для воздуховодов, установка осуществляется путём соединения их с комплектующими уголками и дальнейшей проводкой до вентканала.

Если установка вытяжки на кухне своими руками осуществляется в виде монтажа отдельной конструкции, изготавливается металлическая рама из уголка 20–25 мм по размерам варочной поверхности. Она крепится к стене под раструб вытяжки. Сам воздуховод устанавливают под короб из гипсокартона. «Хлопушка» укладывается на верхний срез короба, так же, как на шкаф.

Чтобы знать, как самому сделать вытяжку на кухне, необходимо учитывать практические рекомендации и советы специалистов этой области. Резюмируя эти рекомендации, можно отметить следующее:

1. Вентиляция на кухне своими руками должна быть не только вытяжной, но и приточной.
2. При монтаже воздуховода необходимо избегать большого количества его изгибов, чтобы обеспечить хорошую тягу.
3. Чтобы обеспечить хорошую тягу, необходимо очистить шахту здания от засоров.
4. Противостоять подаче отработанного воздуха поможет установка обратного клапана.

Правильно выбранный вентиляционный клапан не имеет привода, пружины, но у него есть заслонка, со смещённой относительно центра осью поворота.
