Установка спутниковой антенны своими руками: инструктаж по монтажу спутниковой тарелки

Сборка комплекта

В выборе тарелки ключевым является ее диаметр. Для домашнего приема в южных регионах хватит зеркала антенны диаметром 0,6 м. В северных регионах для устойчивого сигнала диаметр устройства увеличивается до 1,2 м. Большое зеркало обеспечивает сигнал лучшего качества, но «поймать» спутник им труднее, чем маленьким. Спутниковая антенна лишь на первый взгляд выглядит сложной конструкцией. Собрать и установить ее можно своими руками. Комплект вашей тарелки должен состоять из следующих деталей:

Спутниковая антенна. Это и есть большая тарелка-зеркало.
Ресивер, который будет принимать, преобразовывать и передавать сигнал-картинку в телевизор. Приемники бывают разные в зависимости от ваших целей.
Конвертер, который отвечает за прием сигнала со спутниковой антенны. Их должно быть три, поскольку антенна принимает одновременно сигнал с трех спутников.
Собрать спутниковую антенну можно своими руками
Крепеж для конвертера — мультифид.
DiSEqC (дисек). Устройство-помощник, которое механически переключает спутник, от канала к каналу.
Телевизионный коаксиальный кабель. Его длину рассчитайте заранее.
F-коннекторы для сцепления кабелей. Для подключения одной точки понадобится 8 шт.
Крепление антенны.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

Ф.И.О. абонента или паспортные данные;
адрес установки устройства;
реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

Что проверить перед подключением

Перед подключением спутникового тюнера (ресивера) к розетке 220 В необходимо сделать все необходимые подключения кабелей к спутниковому тюнеру (ресиверу). Проверить наличие необходимых разъёмов и подключить блоки к аппаратуре. А спутник – к ресиверу.

Чаще всего спутниковую антенну настраивают отдельно с помощью специального тестера. После установки спутника для лучшего приёма сигнала можно проводить подключение.

Подключение проводится в следующей последовательности:

подключение спутниковой антенны к спутниковому тюнеру (ресиверу);
подключение спутникового тюнера (ресивера) к телевизору;
подключение периферийных устройств.

ФОТО: trikolo.ruНельзя проводить подключение компонентов под напряжением!

Место для установки антенны

Перед установкой, необходимо убедиться на местности в правильном направлении антенны, которая должна быть направлена на спутник, — это будет воображаемая линия, которая их соединяет. Отличным способом для точного поиска может послужить мобильное приложение «Спутниковый указатель». Оно поможет определить верное направление, а также угол подъема антенны.

Выберите подходящую точку для крепления антенны. Главное в выборе места размещения — прямая видимость в направление спутника, отсутствие загораживающих обзор объектов: веток деревьев, высоких густых кустов, зданий и сооружений деревьев и т. п. Для упрощения процесса установки и настройки антенны, целесообразно размещать антенну в непосредственной близости к телевизору.

Антенну можно установить на стене или на крыше дома, разместить рядом с окном, на лоджии или балконе (внутри лоджии или балкона с остеклением не рекомендуется). Устанавливать антенну в местах интенсивного попадания на зеркало антенны осадков, дождя, снега, воды или льда, таких как водосливы, скаты наклонной крыши и т. п. настоятельно не рекомендуется, т.к. это чревато не только ухудшением качестве сигнала, но и разрушением конструкции вследствие схода с крыши льда или снега.

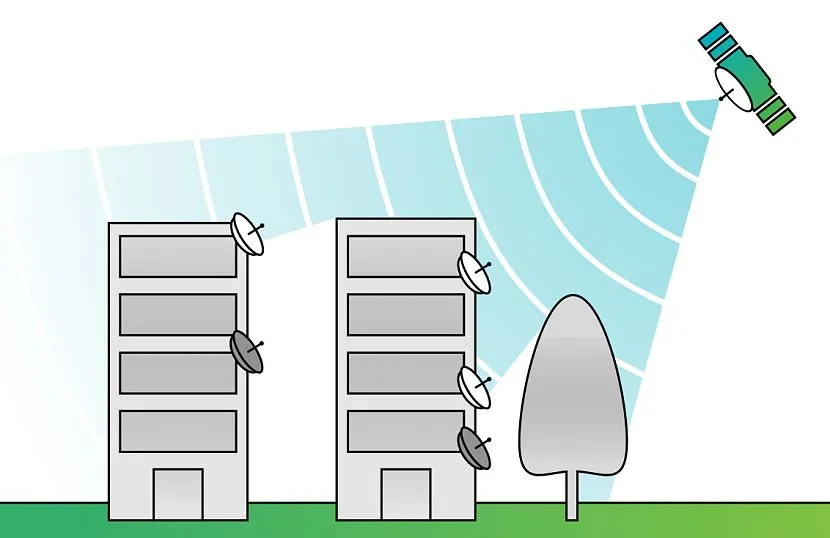

Схематичное изображение расположения спутниковой антенны относительно спутникаИсточник gs.ru

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Самому без прибора также можно произвести установку всех необходимых компонентов систему спутникового телевидения. Процесс отнимет больше времени и требует соблюдения инструкции. Мы уже рассмотрели способ получения координат и направления тарелки для связи со спутником.

Приступим к монтажу:

Подготовьте отверстия для установки кронштейна для тарелки и дополнительного держателя;
Установите конвертер. Его голова должна быть установлена в направлении вниз, так вы сможете защитить устройство от внешних факторов;
Дальнейшее подключение F-разъема требует оголения кабеля на 10 мм, после чего необходимо произвести герметизацию;
Кабель должен быть надежно закреплен стяжками, что гарантирует защищенность от порывов ветра;
Фиксация антенны не должна затруднять ее дальнейшую регулировку путем вращения.

Настройка антенны

После базовой установки дефлектора с ориентацией на юг необходимо точно настроить Триколор ТВ. Это даст возможность получать стабильный и сильный сигнал трансляций и в большой степени нивелировать действие плохих погодных условий. Самостоятельно настроить спутниковую антенну Триколор ТВ можно несколькими способами.

Использование прибора

Простой прибор SatFinder позволит максимально точно настроить тарелку Триколор ТВ на спутник. Пользоваться прибором достаточно просто.

Кабель от конвектора антенны присоединяется к LNB входу прибора.
Провод от REC выхода прибора соединяется с входом ресивера.

Возможно, один из кабелей придется сделать самому, поскольку длины идущего в комплекте с приспособлением может не хватать.

Подробная инструкция по пользованию прибором выглядит следующим образом:

производится начальная настройка регулятором усиления до показаний в 5 делений шкалы;
поворачивая антенну вправо-влево, добиваются максимальных показаний шкалы измерения;
если прибор для настройки спутниковых антенн зашкаливает и издает звуковой сигнал, необходимо уменьшить степень усиления вращением соответствующего регулятора.

Без прибора по индикаторам сигнала

Ресивер может отображать индикаторы, описывающие качество сигнала, непосредственно на экране телевизора. Для этого достаточно последовательно нажать на пульте красную и синюю кнопки. После приступают к регулировке антенны. Ее поворачивают понемногу, буквально на градус, вправо и влево. После каждого мини вращения делают паузу в 5-10 секунд, чтобы ресивер смог обновить данные и вывести новые показания индикаторов в нижней полосе экрана телевизора.

Если параметры спутника в настройках приставки выставлены верно, такой простой способ регулировки антенны позволяет получить хорошие результаты. Необходимо добиться, чтобы оба экранных индикатора показывали значение не менее 70%. После этого настройка может считаться законченной.

По рекомендуемым параметрам позиционирования антенны

Для каждого спутника, осуществляющего трансляцию, есть таблицы, которые приводят взаимные координаты излучателя и приемника к точным значениям угла по месту и азимута по направлению. Для каждого крупного города на территории России есть собственные уникальные параметры.

Угол по месту означает наклон антенны, линии фокуса дефлектора в направлении конвектора относительно горизонта. Для проведения измерений понадобится строительный уровень и транспортир большого размера.

При этом нужно делать поправку на особенности антенных блоков разных производителей. Например, некоторые изделия имеют базовый наклон в 26 градусов. Это значение приводится в документации к антенне, при монтаже отнимается от рекомендуемого табличного показателя.

Азимут означает угол вращения относительно линии направления на север. Используя магнитный компас, тарелку поворачивают в соответствующее положение. Табличные данные позиционирования позволяют без прибора точно ориентировать антенный блок на спутник Триколор. Если города, в котором делается настройка, в списке нет — нужно брать данные ближайшего.

После проведения позиционирования одним из описанных выше способом дефлектор жестко фиксируют, зажимая болты на поворотном узле. Необходимо проверить, что антенный блок не вибрирует на ветру, не может сместиться в результате слабого удара, не имеет в поле зрения крупных помех, способных снизить качество приема сигнала.

Проблемы с Триколор ТВ и их решение

В процессе работы оборудования от «Триколора» периодически возникают проблемы. Они могут быть связаны с качеством приема сигнала, стабильностью соединения или состоянием приемника. Чтобы избавиться от появившихся ошибок, нужно обратиться к подробной таблице по устранению проблем со спутниковым телевидением «Триколор».

Проблема	Решение
Нет доступа к просмотру	Возникновение проблемы может быть связано с тем, что не произведена оплата . Поэтому рекомендуется проверить, прошел ли платеж за спутниковое телевидение, а затем еще раз убедиться, что смарт-карта установлена правильно. Кроме того, нужно обновить программное обеспечение.
Смарт-карта не определена приемником	Главная причина возникновения подобной ошибки – некорректная установка оборудования. Нужно убедиться, что смарт-карта плотно вставлена в ресивер, а ее контактная часть не сгорела. Если оборудование соединено с ресивером правильно, необходимо проверить наличие обновлений ПО и установить их. В случае, если и после этой операции высвечивается ошибка со смарт-картой, рекомендуется выполнить сброс до заводских настроек.
Нет сигнала	Причиной может являться непогода на улице. Следует дождаться улучшения погодных условий, и только потом переходить к решительным мерам. Например, попытаться заново запустить автоматический поиск каналов.
Отсутствие звука	При возникновении подобной проблемы сначала нужно проверить, не нажата ли на пульте кнопка «Mute», отвечающая за отключение звука. Если все в порядке, перезапустить ресивер. Далее нужно убедиться в целостности кабелей и проводов, а также заменить их при необходимости. Обновить программное обеспечение.
Проблемы с изображением	С такой ситуацией сталкиваются абоненты «Триколора», если у них неправильно установлена антенна. Можно попытаться изменить ее положение или проверить состояние соединительных кабелей. Также причиной возникновения проблемы могут стать неблагоприятные условия.

Оператор колл-центра должен подсказать, каким образом можно разрешить ситуацию. Если на экране телевизора появляется сообщение с номером ошибки, его необходимо передать сотруднику «Триколора», чтобы он подобрал оптимальный вариант избавления от неполадок. При необходимости на дом вызывается мастер, который решает проблему.

Ошибки монтажа и подключения

На самом начальном этапе не ошибитесь с крепежом траверсы для размещения конвертеров. Она должна быть установлена под кронштейн, а не сверху него.

В противном случае возникнут большие проблемы с поиском сигнала даже на центральной головке. Виновата будет именно неправильная фокусировка.

Проходные розетки это первый враг спутникового телевидения. От таких девайсов, сигнала вообще может и не быть.

Поэтому применять можно только оконечные. Часто они идут в паре с телевизионными.

Их можно применять только для аналогового телевидения. Спутниковое TV не должно иметь никаких разветвителей. Дело в том, что трансляция каналов обычно происходит на двух поляризациях.

И разветвитель не в силах одновременно пропустить их через себя. В итоге часть каналов на каком-то телевизоре просто будет отсутствовать.

Любое соединение это потеря качества сигнала, в том числе и на казалось бы удобных розетках.

Особо следите за тем, чтобы отсутствовали соединения в местах высокой влажности – чердачные помещения. В плохую погоду сигнал из-за этого вообще будет пропадать.

Не покупайте китайский кабель сомнительного производства. От качества кабеля может зависеть почти половина уровня того сигнала, который доходит от тарелки до ресивера.

Никогда не обматывайте дайсек в полиэтиленовый пакет. Даже если это и спасет от прямых капель дождя, то внутри со временем все равно образуется конденсат.

И именно он станет причиной выхода из строя коммутатора, которому обязательно требуется вентиляция и сообщение с воздухом. Самый простой и дешевый вариант – пустая пластиковая бутылка, тоже не особо спасает.

Поэтому лучше всего, рядом с тарелкой разместить влагозащищенную коробку и установить коммутатор в нее.

Также не обматывайте изолентой F коннекторы. Такая изоляция плохо помогает от ржавчины, и только ухудшает ситуацию, так как влага рано или поздно все равно проникает под изоленту.

И вместо того, чтобы постепенно испариться или скатиться с поверхности разъема, она на нем задерживается и ускоряет процесс коррозии в несколько раз. Еще не забывайте одевать изолирующий колпачок на свободный порт Diseqc.

https://youtube.com/watch?v=8A0IsERMsZ4%3F

Источники – //cable.ru, Кабель.РФ

Ресивер и оборудование

А вот от модели ресивера в бытовых критериях качество и уровень сигнала практически не зависят. Здесь необходимо ориентироваться на сервисные функции и стоимость. Одно только условие: если вы собираетесь глядеть ТВ «в цифре» с HD-качеством, у ресивера должен быть выход Ethernet (разъем компьютерной сети). О сопоставимости эталонов можно не хлопотать: все современные сетевые устройства «понимают» все общеупотребительные протоколы обмена данными без дополнительных пояснений.

Из дополнительного же оборудования необходимо приобрести DiSEqC – коммутатор питания конвертеров. Бытовой ресивер (кстати, по-русски ресивер – приемник; кальку с британского делают, чтоб не путать с радиоприемниками) обеспечивает питанием один конвертор; для перехода со спутника на спутник необходимо переключать питание на подобающую «головку».

Установка антенны

Какой должна быть верная установка спутниковой тарелки, видно на рисунке. Принципиальное событие: монтажная часть («шея») трубостойки (выделена зеленоватым) должна быть строго вертикальной в 2-ух плоскостях. По другому юстировка антенны перевоплотится в длинный истязающий труд.

Место для установки антенны необходимо выбирать кропотливо. В створе зеркала не должно быть ничего, даже оконного стекла. Створ зеркала не совпадает с его геометрической осью: для спутникового приема употребляются зеркала косого падения. Куда по сути «смотрит» створ зеркала, также видно на рисунке. То, что с места установки антенны должна просматриваться южная часть небосвода, пояснений не просит.

Если вы живете в личном доме, не поленитесь поднять антенну повыше. Подъем антенны на 10 м уменьшает запыленность воздуха вокруг нее в два раза, что очень сказывается на качестве приема.

Поначалу устанавливается одна только трубостойка. Набор из зеркала, его регулируемого крепления, кронштейна и конвертора собирается дома – так удобнее сначала выверять вертикальность трубостойки.

Крепление спутниковой антенны с стенке нельзя делать шурупами в пластмассовых дюбелях – антенна с течением времени «уйдет». Необходимо использовать цанговые шпильки длиной более 200 мм и поперечником более 8 мм, на их надевают опорную плиту и закрепляют гайками с контргайками.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

в углу оконной рамы;
в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
аккуратное загибание проволоки на оболочку;
снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
накручивание F-коннектора;
укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Поиск направления

От специалистов по установке и продавцов оборудования можно услышать, что спутниковая антенна требует точной настройки, и мастера для этого используют специальное оборудования. Отчасти данное утверждение верно, монтажники вычисляют точное направление конвектора с помощью приборов. Но это только половина правды.

Важно! Сигнал можно принять и расшифровать даже при 55% уровне приема. Следовательно, точное направление не нужно и специальное оборудование лишь помогает ускорить процесс монтажа.. Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день

Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж

Он необходим специалисту только для экономии времени, чтобы успеть выполнить настройку спутниковых антенн нескольких покупателей за день. Обычному же пользователю потребуется время для понимания точной настройки и в целом она займет больше времени, чем обычный монтаж.

Поэтому лучше воспользоваться альтернативным методом.

Для этого нужно сделать две вещи:

Зафиксировать конвектор на тарелке, не забывая про ее тип (для офсетной он будет немного смещен вниз).
От головки протянуть телевизионный кабель и подключить к ресиверу, а его к телевизору.

В данном случае требуется наблюдать уровень поступившего на головку (фактического) и регистрируемого (на ресивере) излучения. У последнего всегда более низкое значение, т.к. конвектор с антенным кабелем обладают небольшой шумностью, и сигнал немного рассеивается до поступления на изображение. Он для настройки и нужен.

После подключения ресивер нужно настроить на конкретный спутник, который определяется типом головки. Значения представлены в таблице ниже:

Спутник	Частота	Скорость	Поляризация
Amos	10722	27500	H (горизонтальная)
Hotbird	11034	27500
Sirius	11766	27500	V (вертикальная)

Настройка каналов не принципиальна и от их присутствия уровень сигнала не меняется.

Внимание! Здесь потребуется помощник, который будет наблюдать за ресивером и сообщать значение сигнала. В крайнем случае, телевизор можно развернуть к окну и использовать зеркало.

Нужное направление тарелки для принятия сигнала находится в три этапа:

тарелку следует направить на юг (90° по часовой стрелке от точки восхода солнца);
установить спутниковую антенну прямо или вверх под углом 60° в зависимости от поляризации. При использовании головок разной поляризации направить прямо;
зафиксировать тарелку.

Это будет условное начальное положение, от которого в дальнейшем будет проводиться поиск улучшенного сигнала. Если уровень регистрируемого излучения достиг 40% — 45%, тарелку можно закреплять. В противном случае нужно плавно и медленно ее вращать до нахождения приемлемого значения.

Осталось найти точное направление для конвекторов. Для этого головка с горизонтальной поляризацией устанавливается вдоль направления самой головки и в дальнейшем ее нужно плавно и немного сдвигать, пока уровень сигнала не достигнет 65% (а лучше 70%).

Для конвектора с вертикальной поляризацией повторить процесс, предварительно установив ее в наклонном вертикальном положении под углом 30°.

Важно! При настройке антенны своими руками с несколькими конвекторами, у головки с горизонтальной поляризацией уровень сигнала может быть ниже — ей мешают строения.

Потребуется поднять саму тарелку. Если же регистрируется значение не выше 20% — 25% и не меняется, поврежден или неисправен кабель. Такой уровень сигнала нормальный при отсутствии антенны.

Выбор оператора

Для начала рассмотрим принцип работы спутникового телевидения. Определенные каналы посылают сигнал на аппарат, который находится в космосе. Со спутника, в свою очередь, он поступает на антенну каждого пользователя. Принятый сигнал отправляется в ресивер (тюнер). Там он проходит обработку, раскодировку (для некоторых каналов). После этого сигнал направляется непосредственно в телевизор. Со спутника сегодня транслируются как кодированные, так и открытые каналы. Они могут размещаться на аппарате отдельно или входить в комплект, принадлежащий тому или иному оператору. Большая часть каналов кодируется. За раскодировку, соответственно, абоненты платят деньги. Просмотр большого числа каналов с одного спутника обеспечивают операторы. Трансляция русскоязычных программ осуществляется с разных аппаратов, которые расположены в различных позициях. Чтобы сигнал был хорошим, антенна должна быть направлена четко на спутник. Если рядом с выбранным аппаратом будет располагаться еще один, то пользователь, скорее всего, сможет принимать сигналы с обоих. Многие абоненты выбирают спутник “Ямал-201”. За счет него пользователь может принимать до 30 бесплатных каналов на русском. Есть и прочие спутники, но их наполненность несколько меньше. Что же касается непосредственно оператора, то можно назвать три наиболее популярных поставщика. Достаточно большим перечнем каналов отличается “НТВ-Плюс”. Также абоненты пользуются услугами оператора “Радуга-ТВ”. Эти поставщики довольно уверенно держатся на рынке. Не меньшей популярностью пользуется и “Триколор-ТВ”. Число пользователей этого оператора растет ежегодно. Установка спутниковой антенны “Триколор” позволяет принимать большое количество каналов по доступной цене. Абонентам предлагаются выгодные пакет, скидки, подарки.

Установка спутниковой тарелки

Типовые спутники ? Sirius, Amos и Hotbird ? на сегодня показывают 72 канала. Плюсы спутникового тв:

стоимость: абонентская плата, свойственная всем кабельным каналам, для спутникового тв не введена. Только одна расход, окупаемая на протяжении какого-то времени, ? установка спутниковой тарелки;
большое качество изображения;
широкий выбор каналов.

Класическая связка на три спутника ? Amos 4.0W, Sirius 5.0E, Hotbird 13.0E ? дает подбор каналов на любые вкусы. Технологии спутникового тв неизменно развиваются, потому ежегодно становится все больше спутников, каналов клиентов.

Рабочий принцип антенны

на поверхность тарелки проникает сигнал спутника;
отражаясь, он поступает в конвертер;
конвертер отправляет спутниковый сигнал на ресивер;
через ресивер сигнал доходит до телевизора.

Виды спутниковых тарелок

офсетная: тарелку устанавливают в направлении не строго на спутник, а ниже его, так как отражающийся от поверхности спутниковой тарелки сигнал поступает в конвертер под угол. Подобные тарелки закрепляют вертикально, чтобы на них собиралось меньше осадков атмосферы;
прямофокусные: в них конвертер отчасти закупоривает поверхность зеркала.

Главное! Очень часто применяют тарелку и ресивер Svec ? практичность и надежность товара данного изготовителя подтверждена десятком лет на рынке.

Выбор антенны

Выбор спутниковой антенны в основном сводится только к покупке модели с необходимым диаметром. Как правило, именно от диаметра «тарелки» в основном и зависит качество приёма вещания спутников, но если в Санкт-Петербурге может, хватит и 60 см, то для южных регионов потребуется большая длина, которая может равняться и 1,5 м.

Стоит отметить, что многие люди при выборе антенны думают, будто большой диаметр может поймать огромное количество каналов или повысить качество вещания. Нет, на самом деле, при большом диаметре тарелки каналов может и становиться больше, но их качество значительно снижается. Большая часть сигнала спутника отражается от зеркала спутников «тарелки». При выборе антенны с малым диаметром качество лучше, ведь происходит фокусировка сигнала от спутника. Кроме того, такое оборудование намного проще настраивать.

Нельзя забывать, что при покупке оборудования нужно дополнительно приобретать и мультифит. Это позволит установить несколько конверторов на одну спутниковую тарелку. Продавцы, как правило, интересуются, будет ли у оборудования одно гнездо или мультифит. Необходимо выбирать именно второй вариант, даже если в итоге будет использоваться только одно гнездо. Это не только даёт преимущество в использовании конвертора, но и при поломке одной ячейки, оборудование можно переключить в другие гнёзда.

Выбор антенны

Инструменты и материалы для работы

Для работы понадобятся:

Дрель (перфоратор);
Отвертка;
Ключи гаечного вида на 8, 10, 13;
Рожковый ключ 10;
Пассатижи;
Компас;
Нож;
Изолента;
Термоусадочная трубка или герметик на силиконовой основе;
Стяжки;
Винты с головкой под ключ на 13 длиной 6 — 8 см;
Металлические шайбы d=30-50 мм.
Минимальный набор инструментов.

Для закрепления основы требуется подобрать крепежные элементы. На деревянную поверхность следует закреплять при помощи сантехнических «глухарей». В остальных ситуациях подойдут анкерные болты 10х100.

Кабель, используемый для соединения антенны и телевизора, должен содержать толстую медную жилу и двойную оплетку. Длина кабеля не более 100 м. Если требуется проложить больше этой длины, то дополнительно располагаются усилители сигнала.

Прокладка, подсоединение телевизионного кабеля

Как мы уже оговаривали, кабель не должен переламываться и перегибаться под острыми углами на всей его протяженности. Если вы заводите кабель в комнату снаружи, отверстие под кабель следует сверлить под наклоном, чтобы вода снаружи не затекала в отверстие внутрь.

Если кабель спускается с крыши, укрепите его так, чтобы свисая с угла крыши, он нигде не перетирался под воздействием ветра, снега и т. д.

Снаружи кабель подключается к diseqc-переключателю в порт «reseiver», внутри – к входу в ресивер «lnb in».

В конечном итоге, если все подключено правильно и кабель не поврежден, вы наконец-то можете насладиться качественным изображением, обильным количеством каналов и прекрасным звуком.

Удачи вам. Смело беритесь за дело, и все у вас получится.

При возникновении вопросов, пишите в комментарии. Мы с удовольствием постараемся ответить на каждый.
