Установка батарей отопления: технология правильного монтажа радиаторов своими руками

Виды радиаторов отопления

Радиаторы отопления различаются материалами изготовления. Всего существует 4 основных вида:

  1. Чугунные
  2. Стальные
  3. Алюминиевые
  4. Биметаллические

Чугунные радиаторы отопления

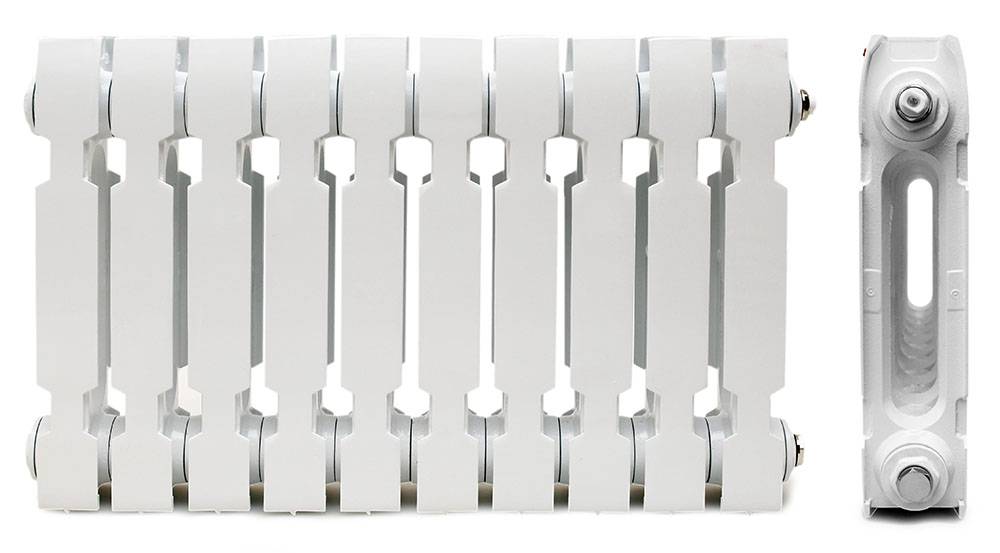

Современный вид чугунных радиаторов. Данные модели по качеству значительно уступают советским образцам

Чугунные батареи знакомы каждому жителю нашей страны, ведь ещё недавно они были установлены во всех квартирах. И даже спустя годы развития технологий они продолжают быть популярными на рынке, и многие покупатели выбирают именно их в качестве элемента отопления для своего дома.

Конечно, за годы, прошедшие с советских времён, технологии изготовления чугунных радиаторов отопления значительно ушли вперёд. Единственное, что может смутить покупателя — это немного морально устаревший внешний вид изделия. Но это с лихвой окупается практически неограниченным сроком службы — при правильной эксплуатации он может составить вплоть до полутора веков. Некоторые производители заявляют гарантию на свою чугунную продукцию до 50 лет.

Преимущества в своих эксплуатационных свойствах радиаторы имеют за счёт высокой теплоёмкости чугуна — даже когда отопление уже отключили, чугунный радиатор будет отдавать накопленное тепло ещё несколько дней. В определенных ситуациях это так же может быть минусом. Ведь часто с чугунными батареями мы можете испытывать перегрев. А любой перегрев – это дополнительные траты за энергоноситель. В видео ниже про это рассказано все очень подробно. Также им не страшны резкие изменения давления и внешних условий.

Стальные радиаторы отопления

Такой вид радиаторов является более современным. Их изготавливают в двух вариантах исполнения: трубчатыми и панельными.

Их плюсами являются высокий КПД, большая отдача тепла во внешнюю среду и энергоэффективность.

Основные виды:

  • Панельные радиаторы. Они изготовлены в виде двух сваренных между собой пластин. Подключаются они боковым или нижним способом, выбор которого зависит от расположения отопительного контура.
  • Трубчатые радиаторы. Изготавливаются в виде нескольких сваренных между собой металлических труб. Количество секций необходимо выбирать исходя из площади отапливаемого помещения.

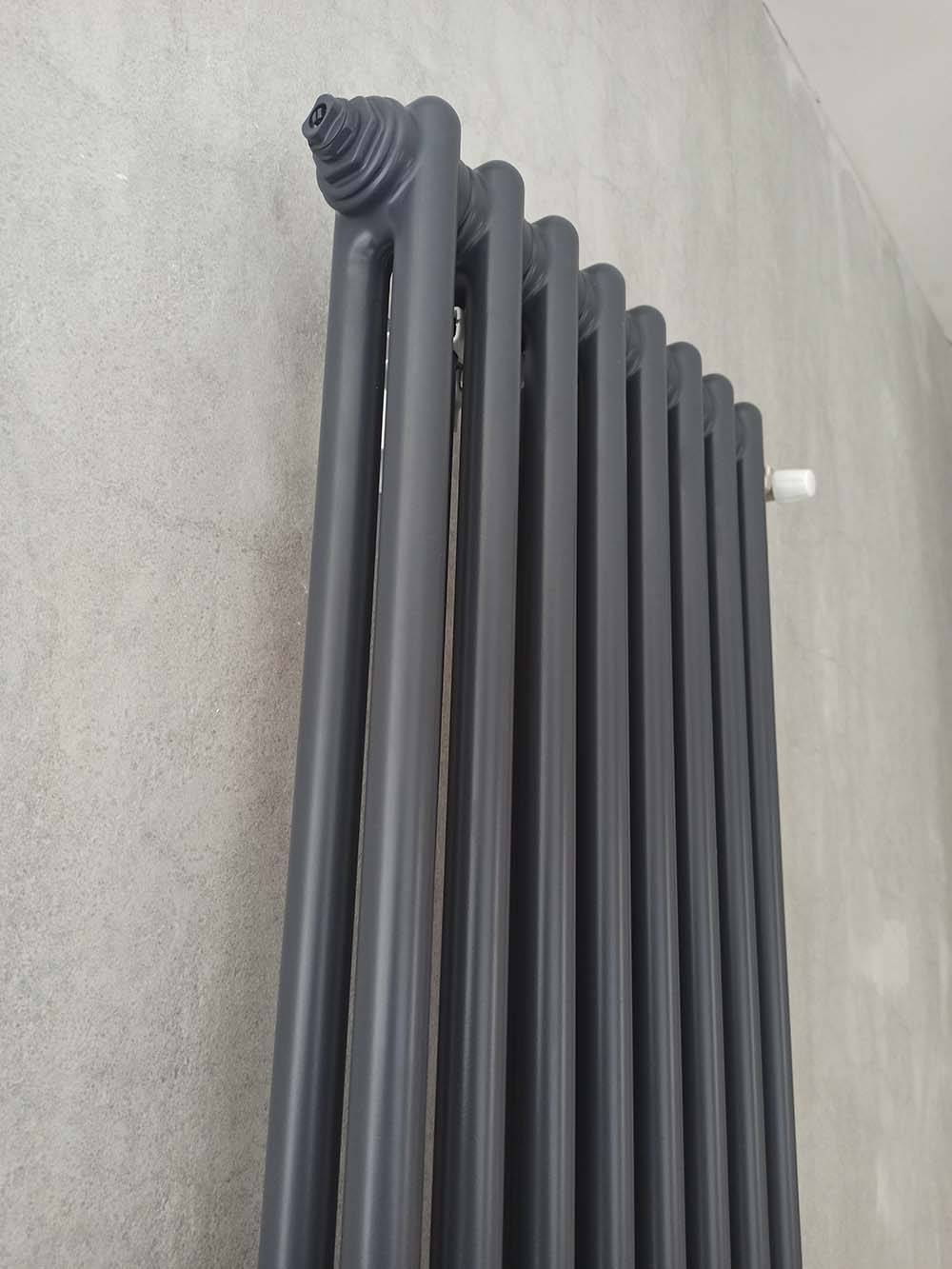

Трубчатый стальной радиатор отопления

Основной плюс систем со стальными радиаторами отопления является также и их главным минусом — из-за повышенной теплоотдачи они остывают слишком быстро после отключения источника тепла. При этом быстрое остывание позволяет точнее поддерживать микроклимат в помещении и это лучше сказывается на расходе энергоносителя.

Несомненными преимуществами выбора стальных радиаторов будут лёгкость транспортировки и монтажа (по сравнению с чугуном), малые габариты, низкая цена и простота интеграции в дизайн помещения.

Алюминиевые радиаторы отопления

Алюминиевые радиаторы отопления также очень популярны сегодня среди покупателей. Они изготовлены в виде секций из алюминия и окрашиваются порошковой эмалью. Они легко вписываются в интерьер квартиры, привлекательно выглядят, с лёгкостью отдают тепло, тем самым обогревая помещение в короткие сроки. Секции радиатора соединяются муфтово-резьбовым способом, что делает монтаж лёгким и быстрым. За счёт литьевого способа изготовления они герметичны, но из-за свойств самого металла такие радиаторы могут разрушаться под высоким давлением внутри системы. Поэтому их чаще устанавливают в частных домах, где доступна регулировка давления, а для квартиры с центральным отоплением лучше выбрать другой вид.

Биметаллические радиаторы отопления

Внешне отличий с алюминиевыми батареями нет

Это, на сегодняшний день, самые популярные радиаторы. Они производятся в виде двойной конструкции из сплавов высокого качества. Внутренний контур таких батарей сделан из некоррозийного сплава, устойчивого к перепадам давления, а внешняя привлекательность и лёгкость обеспечены алюминиевой поверхностью.

Такой способ изготовления позволил сочетать преимущества двух предыдущих типов радиаторов — алюминиевых и стальных. Среди недостатков стоит отметить высокую стоимость, которая компенсируется долгим сроком эксплуатации. Также этот вид радиаторов — один из самых энергоэффективных. Стоит отметить и красивый нейтральный внешний вид, подходящий к любому интерьеру. Количество секций определяется исходя из параметров помещения и личных пожеланий заказчика — конструкция легко масштабируется в больших пределах. Существуют специальные таблицы определения количества секций в зависимости от площади помещения, составленные профессионалами.

Как производится сборка панельных радиаторов

Большинство радиаторов можно установить, не снимая их с заводской упаковки. Повесив на стену, они должны оставаться в них. Благодаря этому они не будут повреждены и загрязнены.

Однако, если вы не хотите решаться на такое решение, следует оставить трубы с большим количеством запасных в месте установки радиаторов. Их будет намного легче отрезать по длине, чем потом удлинить.

  • При установке радиаторов обязательно проверяйте количество соединительных патрубков на радиаторе. Некоторые модели имеют пустые форсунки, а некоторые защищены от загрязнения пластиковыми заглушками.
  • К сожалению, перед заливкой установки водой необходимо заменить их на металлические, потому что они негерметичны. Если радиатор оборудован вентиляционным отверстием, повесьте его так, чтобы соединение с вентиляционным отверстием было немного выше.
  • Радиаторы всегда вешают под прямым углом, а не горизонтально. Тогда можно будет эффективно удалить любые пузырьки воздуха.

Также следует помнить, что радиаторы нельзя накрывать, а можно выбрать ажурную крышку. В последнем случае следует использовать термостатическую головку с выносным датчиком. В противном случае температура, измеренная датчиком, будет выше, чем фактическая температура в комнате, и в результате комната будет недогреваться.

Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ» .

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

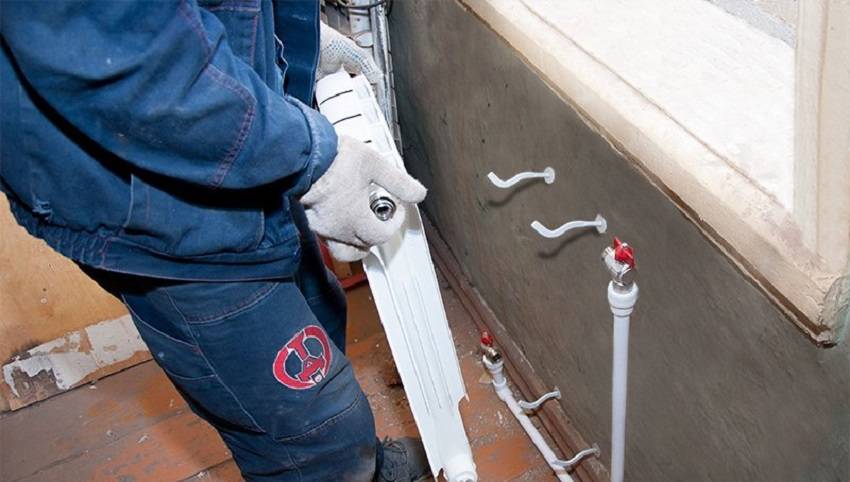

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

  • трубы, тройники, переходники и все, что с этим связано;
  • обычные вентили или краны Маевского для развоздушивания батарей;
  • кронштейны, на которые, собственно, и крепятся батареи;
  • сгоны;
  • запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

  • ключи: газовый и разводной;
  • уровень, линейка, рулетка;
  • набор рожковых ключей;
  • шуруповерт;
  • динамометрический ключ;
  • карандаш и гвоздик для разметки;
  • перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Соединение секций

Предварительно нужно определить количество секций. Общепринятое правило: одна секция обогревает 2 кв. м. пола при высоте стены 2,7 м. Аналогично можно подсчитать при другой высоте помещения. Кроме того, свойства радиатора можно уточнить у продавца. Округления при расчете производятся в большую сторону. Стоит учитывать утепленность помещения.

Соединяются секции ниппелями в верхней и нижней части с помощью специальных ниппельных ключей. Эти инструменты имеют плоский конец с одной стороны, а с другой – отверстие, в которое можно вставлять лом или железный прут для облегчения работы.

Нипель чугунный

Ниппель – отрезок трубы с выемкой для уплотнительного резинового кольца и нанесенной с обеих сторон резьбой.

Стыковочные окна должны иметь разнонаправленную резьбу, чтобы при закручивании ниппель соединял секции. Процесс должен происходить одновременно с двух сторон, поэтому нужно два человека. На стороны секции с левой резьбой ключ нужно крутить вправо, а с правой резьбой – влево.

Для герметичности можно использовать сантехнический лен, но лучше приобрести специальные паронитовые прокладки. Они более долговечны и переносят высокие температуры. Дополнительно на резьбу ниппеля можно нанести герметик.

Паронитовые прокладки для чугунного радиатора

Если в системе отопления будет использоваться антифриз, нельзя наносить на льняную подмотку олифу. Она быстро разъедается антифризом. В результате герметичность нарушится и придется заново раскручивать и собирать секции. Лучше обработать резьбу стойким к химическому воздействию герметиком и поставить паронитовые прокладки.

Соединение радиаторов из чугуна

Присоединение стального радиатора к трубам из полипропилена

Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.

Хуже не будет!

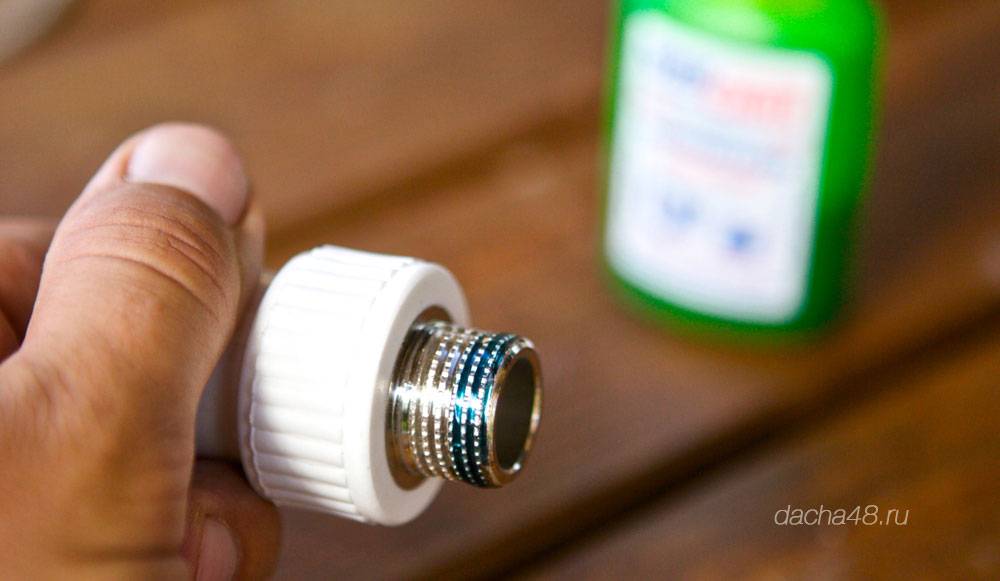

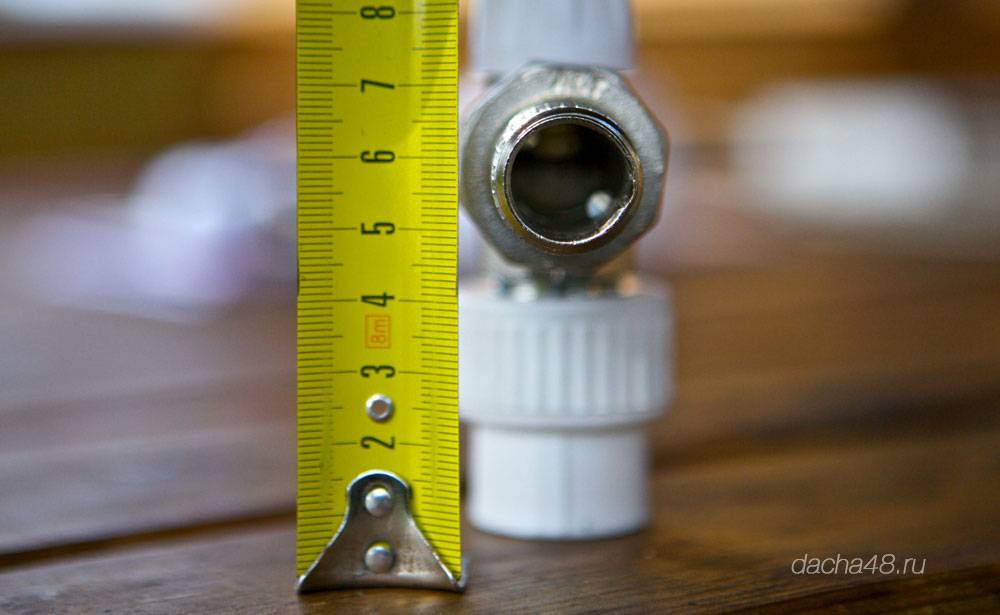

Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.

Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.

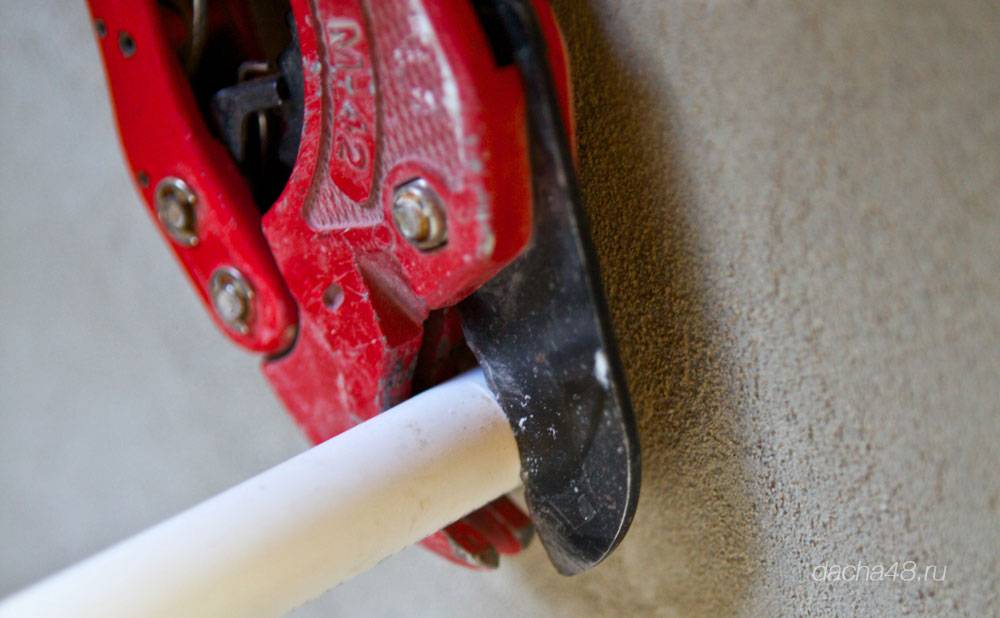

Для этого отрезаем все лишнее, оставляем 10-11 мм

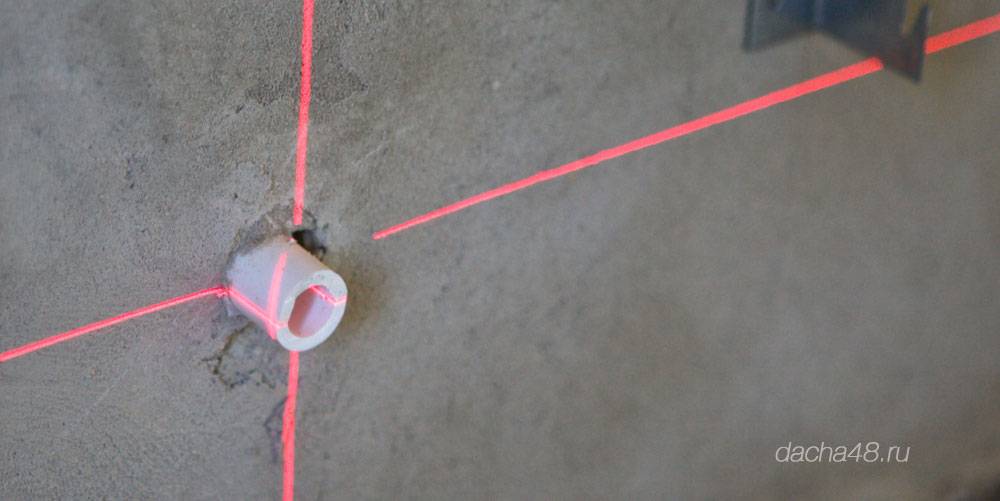

Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.

Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.

Шаг 4: обвязка

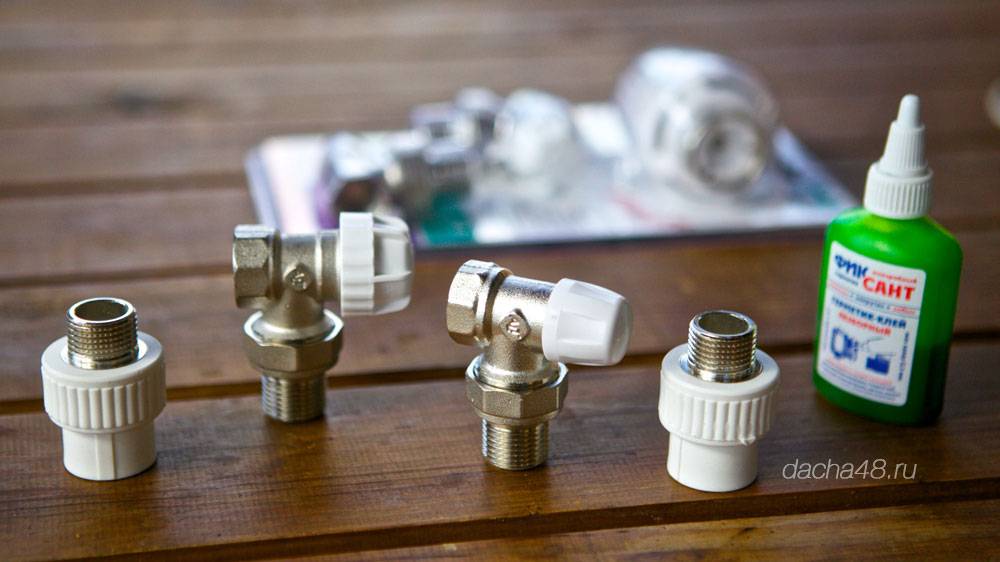

Монтаж радиатора отопления требует наличия следующих комплектующих:

  • Проходных и глухих радиаторных пробок;
  • Пары кранов, позволяющих полностью отключить отопительный прибор;
  • При монтаже на сгоны — пары контргаек соответствующего подводкам размера (обычно ДУ20).

Кроме того, для установки нужны кронштейны — настенные или напольные. Нижний коллектор обычно поддерживают два настенных кронштейна, а под верхний коллектор они монтируются через каждые пять секций.

Кронштейны для настенного монтажа батарей.

Кронштейны для крепления радиатора к стене успешно заменяет гладкая арматура диаметром 10 или 12 мм. Она забивается в пробуренные в стене отверстия диаметром на 0,5 мм меньше, чем у прутка; затем края арматуры подрезаются по длине и загибаются вверх.

Для соединения радиаторных пробок с кранами могут использоваться сгоны с контргайками или американки — быстроразъемные фитинги с накидными гайками. Второй вариант гораздо проще в монтаже.

Угловая американка.

Если вы хотите иметь возможность регулировать тепловую мощность батареи, один из шаровых кранов стоит заменить на дроссель или термостатическую головку. Если дроссель требует ручной регулировки, то термоголовка регулирует проходимость подводки в автоматическом режиме, поддерживая выбранную вами температуру в помещении.

Радиатор на фото подключен дросселями с американками.

Если вы живете на верхнем этаже, все радиаторы придется снабдить воздушниками для стравливания воздуха. Это могут быть как краны Маевского, так и автоматические воздухоотводчики.

Кран Маевского служит для стравливания воздуха из радиатора, подводки и стояка.

Какие трубы можно использовать для удлинения или изменения конфигурации подводки в квартире с ЦО?

  • Оцинкованные стальные. Они соединяются только и исключительно на резьбах, без сварки: сталь плавится при 1400 градусах, а цинк испаряется уже при 900, что приводит к его полному выгоранию в области сварного шва;
  • Гофрированные нержавеющие. При характерной для стали прочности они легко гнутся с радиусом, равным диаметру трубы. Для соединения гофрированных подводок используются компрессионные фитинги, которые монтируются самым простым и доступным инструментом — парой разводных ключей.

Гофрированная нержавеющая труба использована для соединения радиатора с краном на подводке.

В многоквартирном доме подводки к радиатору обязательно должны быть соединены перемычкой до кранов иди дросселей. Она обеспечивает циркуляцию теплоносителя в стояке при перекрытых или дросселированных подводках. Если полностью или частично перекрыть хотя бы одну из подводок в отсутствие перемычки, очень скоро к вам придут огорченные соседи и станут в резких выражениях подвергать сомнению ваши высокие моральные качества.

Перемычка обеспечит циркуляцию в стояке при отключенном радиаторе.

Необходимые детали

В наборе с радиатором есть некоторые детали для монтажа. Для установки батареи своими руками могут понадобиться:

  • Сгоны, подходящие к трубам основной системы.
  • В зависимости от схемы подключения нужны переходники, уголки, муфты.
  • Вентили, которые служат для перекрытия воды из радиаторной фурнитуры.
  • Регулирующие краны для уменьшения количества проходящей жидкости. Они позволяют регулировать температуру нагрева батареи, но не подходят для полного перекрытия, поэтому устанавливаются вместе с запорным вентилем.

Дополнительные детали для монтажа

  • Кран для выведения воздуха, который может накапливаться в трубах и мешать нормальному теплообмену. Лучше не использовать кран Маевского для чугунных радиаторов центрального отопления. Он может не выдержать гидравлических ударов, которые бывают в этой системе. Высокая загрязненность циркулирующей воды быстро засоряет кран, потребуется его замена.
  • Кронштейны для крепления батареи к стене. Их длина зависит от типа стены и её глубины. Если она декорирована панелями или гипсокартоном, который находится от стены на расстоянии, тогда нужно учесть длину и подобрать соответствующие крепления.

Кронштейны для крепления чугунных батареи к стене

Байпас при установке радиаторов в однотрубную систему отопления.

Байпас

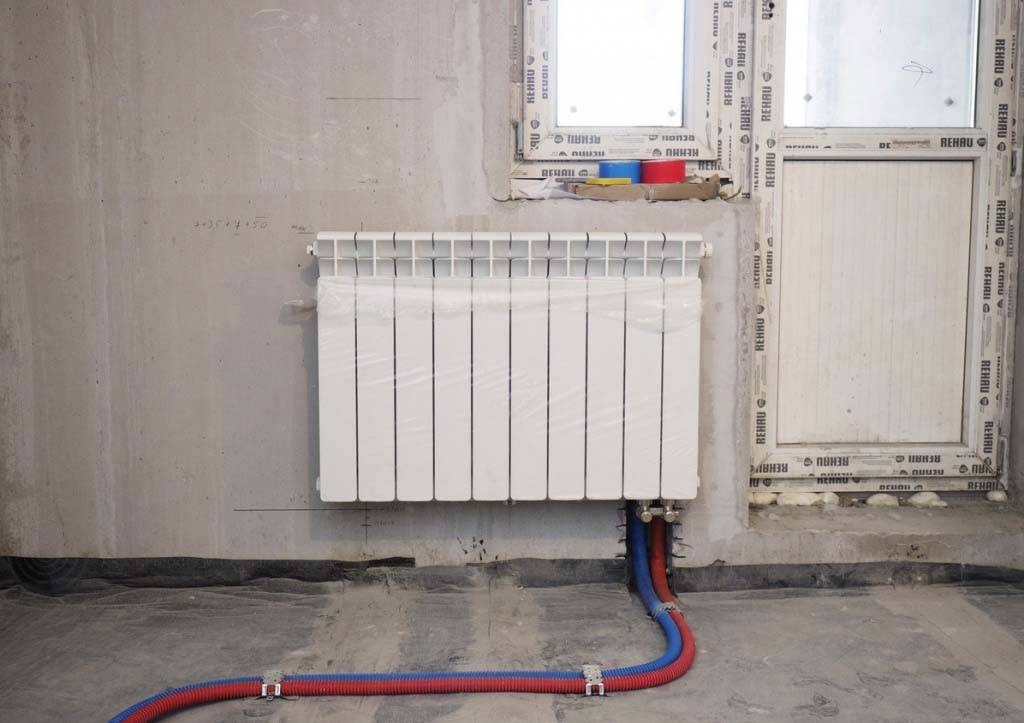

Установка радиаторов

Схемы подключения радиаторов отопления.

Перед началом работ нужно сделать полное перекрытие отопительного контура, затем слить из системы воду, тщательно удалить остатки которой может помочь насос. Качественно проверяют при помощи уровня навешенный на опоры радиатор по горизонтали и по вертикали.

Из прибора необходимо выкрутить все заглушки. Подключают оборудованный вентилем байпас, который требуется только для однотрубного контура. Для подсоединения к двухтрубному контуру байпас не требуется, для соединения используют только сгон с подсоединенным к нему вентилем. При помощи сгонов с резьбой подключают радиатор к системе, для герметизации стыков используют паклю либо иной уплотнитель.

Установка завершена, но потребуется еще правильная опрессовка. Чтобы ее осуществить, нужно будет вызвать сантехника. И покупать аппарат ради установки нескольких батарей нет смысла. Как правильно установить чугунную батарею ?

Монтажная схема радиаторов отопления.

Не радующий изяществом материал достаточно долго сохраняет тепло и постепенно передает его в обогреваемое пространство. Для желающих узнать, как правильно делается установка радиатора отопления, который выполнен из теплоемкого чугуна, здесь описаны специфические особенности конструкции прибора и его установки:

радиатор из чугуна перед монтажом необходимо развинтить, отрегулировать ниппели, а потом заново собрать радиатор. Разборка производится на верстаке при помощи пары радиаторных ключей, которые вставляются в ниппельные отверстия. В целях увеличения приложенной силы и для фиксирования в ушко ключа, который предназначен для отвинчивания нижнего ниппеля, вставляется ломик. В целях избежания перекоса оба ниппеля, которые расположены сверху и снизу, развинчиваются одновременно. Работу будет удобнее делать вдвоем

При развинчивании чугунного радиатора необходимо обратить внимание на направление резьбы. На разных сторонах радиатора из чугуна резьба имеет противоположное направление

Далее снимают секцию; по аналогии необходимо свинтить все секции, а потом в строго обратной последовательности нужно правильно сгруппировать их в единый прибор с необходимым количеством секций для обогрева помещения. Собранная батарея опрессовывается, при обнаружении течи регулируют в проблемном месте ниппель; настенные радиаторы из чугуна фиксируют на кирпичных и пенобетонных стенах. Древесные стены не выдерживают веса, поэтому собственнику дома из дерева необходимо будет поставить батареи со специальными напольными подставками-опорами. Но и на стены необходимо установить поддерживающие крепления; поскольку в частных домах отопление в основном однотрубное, то необходимо производить монтаж байпаса. В схеме подключения нужно устанавливать кран Маевского и соответствующую запорную арматуру; подсоединение к трубопроводу выполняется при помощи сгонов с резьбой. В деревянных постройках лучше сварочным аппаратом не пользоваться.

В технологии установки нет ни одного особо трудного момента. Если четко соблюдать последовательность, знать правила, изучить информацию о том, как правильно установить радиатор отопления. то можно смело приступать к делу с руками, которые уверенно держат радиаторные, динамометрические ключи и другие инструменты. Но для достижения успеха мало одной только уверенности. Обязательно будет помогать доскональное соблюдение правил установки и формирование безупречной герметичности, которая гарантирует полное отсутствие протечек.

Советы по размещению и разметке для кронштейнов под радиаторы

Разметка места для кронштейнов требует точности – важно выверить горизонталь и вертикаль, чтобы исключить наклон. Если монтаж будет произведен по правильной разметке, это продлит срок службы радиатора

Он будет меньше засоряться и завоздушиваться – не будет приподнятых углов и мест для грязевого осадка и ржавчины.

Разметка места для кронштейнов требует точности

Современные чугунные модели имеют ножки, чтобы облегчить вес на стену. Делать ли для них дополнительно крепление к стене, решать мастеру, но лучше не пренебрегать такой возможностью. Многосекционная батарея должна быть закреплена не менее чем 6 кронштейнами.Особого подхода требует монтаж тепловых блоков в накренившихся старых домах, где горизонталь окна нарушена. Батареи придется выравнивать по горизонтали, но это, скорее всего, не будет совпадать с уровнем подоконника. Разницу уровней лучше скрыть плотными шторами. Но ось симметрии подоконника и батареи должны совпадать, чтобы обеспечить равномерное прогревание.

Подводку труб при подключении радиаторов отопления можно слегка наклонять (0,3 – 0,5 см на 1 м трубы) к источнику горячей воды. Рекомендуется соблюдать расстояние до поверхностей стен (3-6 см), пола (5-10 см) и подоконника (10-15 см).

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Правильная разметка радиаторов отопления с кронштейнами

Секционный принцип выбора устройств отопления позволяет точно определить количество секций, которые необходимы для обогрева помещений с конкретными техническими условиями.

Схема подключения отопления.

По правилам установки 1 м² площади нагревательной поверхности радиатора оснащается 1 кронштейном.

Итак, вот что необходимо сделать:

  • с учетом вышеприведенных правил делается разметка точек установки кронштейнов;
  • перед высверливанием отверстий необходимо все расстояния еще раз проверить;
  • в высверленные отверстия вставляют дюбели, в которые затем вкручивают крепления.

Если разметка была выполнена правильно, радиатор плотно ляжет на все монтированные опоры, очень прочно опираясь на каждую. Последующая установка радиатора своими руками содержится в подключении устройства к системе коммуникаций.

Установка и подключение радиатора отопления.

Список необходимых приборов и материалов:

  • ключи с размерами, которые позволяют с точностью соблюсти динамометрический момент;
  • герметик;
  • пакля, пропитанная масляной краской или с уплотнительной лентой;
  • байпас;
  • переходники;
  • муфты;
  • ниппели;
  • уголки;
  • запорные вентили;
  • сгоны с резьбой, соответствующей размерам радиатора и труб;
  • втулка;
  • кран Маевского;
  • насос;
  • уровень.

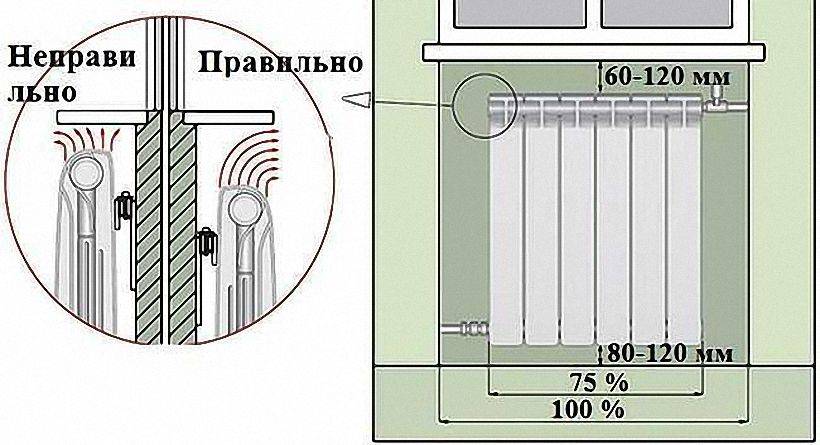

Где и как установить

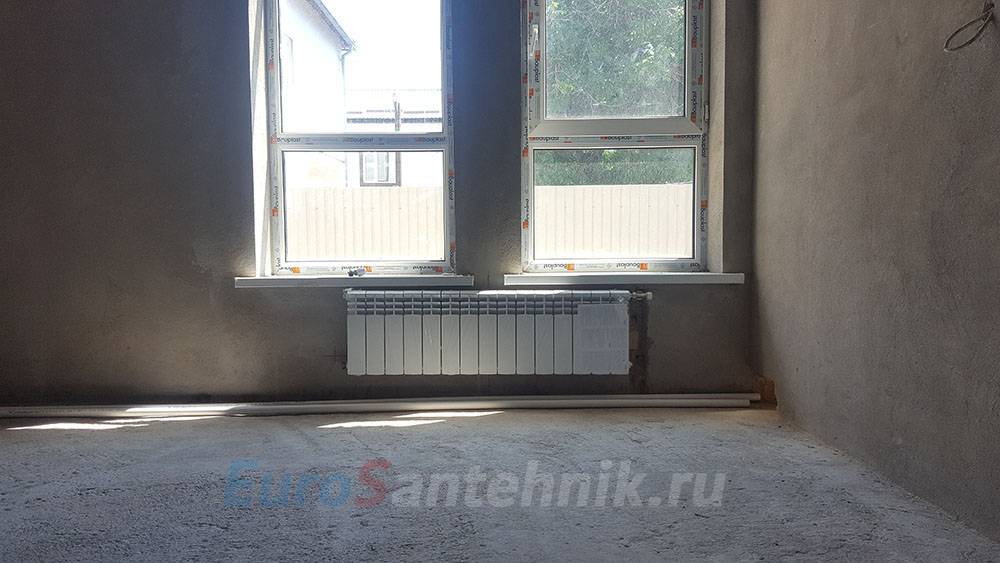

Наиболее распространенная точка размещения радиатора – пространство под окном. В этом случае батарея будет наиболее эффективно отсекать холод от окна. Поднимающийся от радиатора теплый воздух будет смешиваться с холодным, подниматься к потолку и циркулировать по комнате, прогревая все пространство.

Но для того, чтобы не мешать конвекционным потокам, важно правильно выбрать место для размещения батареи. Прежде всего, сам радиатор должен быть достаточно широким (не менее 3/4 от ширины оконного проема)

В противном случае окно будет запотевать из-за неэффективного смешивания теплых и холодных потоков. Кроме того, должны соблюдаться следующие условия:

  • Не стоит смещать радиатор к краю проема окна. Иначе прогрев окна будет неравномерным, и часть стекла может запотевать. Допускается не более 2 см погрешности при определении места расположения радиатора вправо или влево.
  • Радиатор не должен размещаться слишком близко к подоконнику. От верхнего края до подоконника должно быть не менее 100 мм, но лучше, если 120 мм и более. Размещать его слишком близко к полу тоже не стоит, так как это может привести к разрушению покрытия. От нижнего края до пола должно быть не менее 80 мм.
  • От стенки радиатор также должен находиться на некотором расстоянии (порядка 20 – 50 мм). Большее расстояние создаст (по принципу рычага) избыточную нагрузку на кронштейны, а меньшее – не позволит воздуху эффективно омывать поверхность со всех сторон и уносить тепло в помещение.

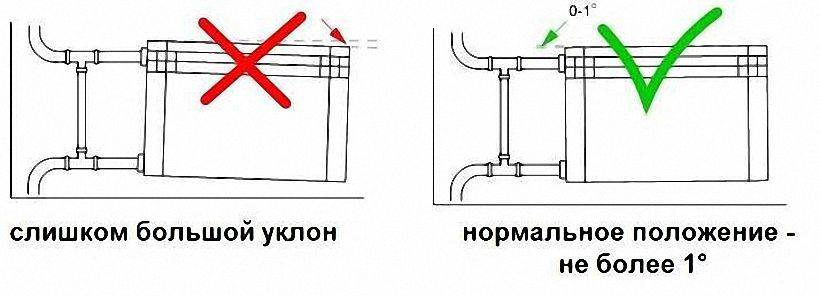

Помимо размещения, важно выдержать наклон радиатора. Оптимальный уклон – от 1% до 1,5%

Больше или меньше делать не стоит, так как могут возникать застои. Если в системе установлен насос для принудительной циркуляции (например, в частном доме), уклон делать не надо.

Соблюдая эти рекомендации, можно получить наибольший эффект от батареи при обогреве помещения. Разумеется, возможны и другие варианты размещения. Но для большинства комнат отступать от классических рекомендаций будет не выгодно.
