Установка насоса на отопление: как правильно установить насосное оборудование

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Как вам статья?

Мне нравитсяНе нравится

Подключение циркуляционного насоса к электросети

Существует несколько способов подключить электропитание к аппарату:

  • через обычный дифференциальный автомат;
  • с управлением от термостата;
  • присоединение к сети совместно с блоком бесперебойного питания (ИБП);
  • запитка агрегата от автоматики котла.

Предостережение. Зачастую домовладельцы просто включают насос в обычную розетку, присоединив провода к купленной вилке. Мы не можем рекомендовать подобный подход, потому что подключение без заземления и страховочного автомата опасно. В случае неполадки с аппаратом или заливки его водой вы рискуете получить удар током.

Схема с дифференциальным автоматом

Первая схема подключения довольно проста и собрать ее своими руками под силу любому пользователю. Потребуется дифференциальный автоматический выключатель номиналом 8 А, провода и контакты. Присоединение к заземлению выполняйте как в этой схеме, так и во всех остальных.

Чтобы автоматически останавливать движение теплоносителя при охлаждении до определенной температуры, используется электрическая схема подключения циркуляционного насоса с термостатом. Последний крепится к подающему трубопроводу и разрывает цепь электропитания, когда температура воды падает ниже заданного значения.

Присоединение фазного провода к насосу через накладной термостат

Внимание! Чтобы термостат не врал и вовремя отключал циркуляцию, его нужно крепить к металлическому участку магистрали. Полимеры плохо передают тепло, поэтому при монтаже на пластиковую трубу устройство станет работать некорректно

Нет никаких сложностей в присоединении электропитания через ИБП, для чего у последнего имеются специальные разъемы. К ним же стоит подключить и сам теплогенератор, если он нуждается в электроэнергии. А вот подключение насоса к щиту управления котла либо к его автоматике – процедура более сложная. Здесь желательно иметь знания и навыки в области электрики.

К бесперебойному блоку также подключается и котел, если он нуждается в электричестве

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

  1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
  2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
  3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

  1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
  2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
  3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

  • нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
  • оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
  • улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

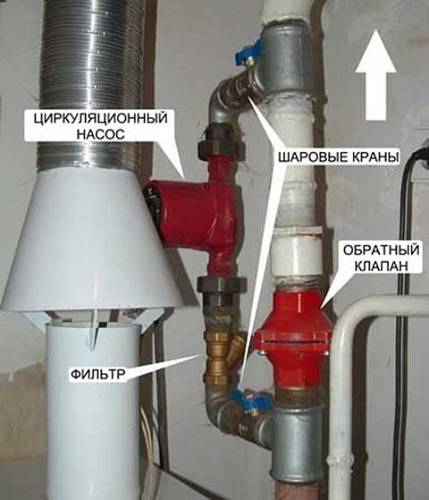

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

  1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
  2. Обеспечивается работа системы без электропитания.
  3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
  4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Правила подключения циркуляционного насоса

Есть несколько способов подключения насосного оборудования. Можно установить дополнительный насос через дифференциальный автомат, термостат, систему бесперебойного питания.

Если вы попробуете вставить в обычную розетку мощный насос на отопление, это небезопасно. Из-за отсутствия заземления и страховочного автомата есть риски удара током, поэтому лучше выбрать альтернативный способ правильного подключения.

Проще всего организовать подключение с использованием дифференциальной системы, предусматривающей автоматическое выключение насоса. В этом случае вам понадобятся провода, контакты. Подключение с термостатом обеспечивают для автоматического управления. Так, он будет останавливать работы при охлаждении до определенной отметки температуры. Циркуляционный насос будет работать только в определенном режиме до заданной температурной отметки.

Для корректной работы термостата его крепят к металлической части отопительной системы. При установке термостата к пластику есть риски сбоев из-за плохой передачи тепла. Только при корректной работе термостат будет правильно фиксировать температурный режим и вовремя отключать циркуляционный насос на отопление.

Подключение циркуляционного насоса через ИБП производится через специальные разъемы. Они используются для подключения и теплогенератора, котла, если конструкцией предусмотрено питание от электроэнергии.

Типы циркуляционных насосов

Теплоноситель в трубах и радиаторах отопления должен циркулировать без остановки, но добиться такого эффекта можно только с помощью циркуляционного насоса. Насос для отопления в частном доме – это агрегат, основные элемент которого – ротор и вал с лопастным колесом. Вал приводится в движение за счет тяги электродвигателя, и благодаря гребущим лопастям в трубах создается необходимое давление.

Насосы отопления в системе частного дома могут использоваться двух типов – сухие и мокрые. Каждый из них имеет индивидуальные особенности, поэтому рассмотрим их подробнее.

Мокрые циркуляционные насосы

Мокрый циркуляционный насос в системе отопления частного дома

Мокрыми они названы потому, что ротор и лопастное колесо устройства находятся непосредственно в теплоносителе. «Мокрые» насосы имеют конструктивную особенность: двигатель агрегата герметично изолирован от ротора металлическим стаканом, чего нет в насосах сухого вида.

Мокрый циркуляционный насос отличается целым рядом преимуществ:

  • создает невысокий уровень шума;
  • прост в эксплуатации (не требует частого обслуживания);
  • легко настраивается;
  • имеет компактные размеры;
  • низкое энергопотребление.

Правда, вышеперечисленные преимущества не обошлись и без недостатков, главный из которых – невысокий КПД. Эта негативная особенность объясняется невозможностью полностью герметизировать стакан, который отделяет двигатель и теплоноситель.

Тем не менее, насосы «погруженного» (не путать с «погружными» типа Гном) считаются наиболее предпочтительными при монтаже отопительной системы в небольшом коттедже или частном доме.

Сухие циркуляционные насосы

Циркуляционный насос сухого типа

В отличие от вышеописанных моделей, в «сухих» агрегатах ротор никак не контактирует с теплоносителем. В этом типе агрегатов рабочий вал изолирован от электродвигателя с помощью специальных хорошо отполированных металлических колец. Изоляция рабочих частей позволила добиться высокого КПД:

  • для «мокрого» это значение не превышает 50%;
  • для насоса сухого типа оно равно 80%. Но из-за высокого уровня шума «сухие» модели рекомендуется устанавливать в отдельных, технических помещениях вдали от жилых комнат.

«Сухие» циркуляционные насосы могут быть двух типов – горизонтальные и вертикальные. В первом случае двигатель агрегата находится в горизонтальном положении, при этом всасывающая трубка находится с торца, а нагнетающая – смонтирована радиально на корпусе. В вертикальных моделях электродвигатель находится в вертикальном положении, при этом всасывающая и нагнетающая трубка находятся на одной линии и имеют одинаковый диаметр.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

  • температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
  • плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
  • статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Специалисты отвечают на описанные утверждения следующим образом:

  1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
  2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
  3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

  1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
  2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
  3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
  4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

https://youtube.com/watch?v=Rxtsbzq4y_Y

Выбираем место для врезки насоса в систему отопления

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

  • Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
  • Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
  • После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.
  • После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Как подобрать оптимальный насос отопления

Виды насосов и основы их выбора

При выборе циркуляционного насоса необходимо учесть не только его тип (сухой или мокрый), но и большое количество других немаловажных параметров:

  • мощность агрегата;
  • диаметр труб;
  • уровень расхода теплоносителя и другие параметры.

Подобрать производительность можно по мощности котла. Существует взаимосвязь: P=V, где P – мощность котла, а V – объем пропускаемого насосом теплоносителя в минуту. То есть если в доме планируется установить котел мощностью 25 кВт, то к нему нужно подбирать насос, который пропускает через себя 25 литров в минуту.

Расход теплоносителя зависит от диаметра труб:

  • небольшие: полдюйма – 5,7 литров в минуту; три четверти дюйма – 15 литров; 1 дюйм – 30 литров;
  • средние: 1 дюйм с четвертью – 53 литра в минуту; полтора дюйма – 83 литра в минуту;
  • крупноразмерные: 2 дюйма – 170 литров; два с половиной – 320 литров в минуту).

При проведении расчетов принимается, что скорость воды в трубопроводе равна 1,5 метра в секунду.

Учесть все эти нюансы человеку без соответствующего образования и навыков практически невозможно, поэтому при выборе насосов отопления стоит отдавать предпочтение тем магазинам, в штате которых есть профессиональные консультанты.

Выбирая производителя при покупке, следует уделить внимание немецкой компании, и конкретной модели Wilo-Stratos ECO, мощностью 59 ватт, его особенностью является собственная защита и автоматический контроль от перепадов давления, что может быть очень полезным. Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Если же вы решили отдать предпочтение «мокрым» насосам, рекомендуем обратить внимание на итальянскую модель фирмы DAB: EVOTRON 40/130

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.
