Установка кондиционера своими руками: монтажный инструктаж + требования и нюансы установки

Скачать руководства по монтажу кондиционера своими руками

№	Производитель и серия	Ссылка для скачивания
1	Руководство по установке DAIKIN FTXR-E	Скачать
2	Руководство по установке DAIKIN FTXG Emura	Скачать
3	Руководство по установке DAIKIN FTXS	Скачать
4	Руководство по установке DAIKIN FTXN	Скачать
5	Руководство по установке DAIKIN FTYN	Скачать
6	Руководство по самостоятельной установке пульта DAIKIN BRC1D528	Скачать
7	Руководство по самостоятельной установке пульта DAIKIN BRC1E51	Скачать
8	Руководство по самостоятельной установке пульта DAIKIN BRC315D	Скачать

Что еще может пригодиться для самостоятельной установки:

• Инструмент для установки кондиционеров
• Выбор места для установки кондиционера

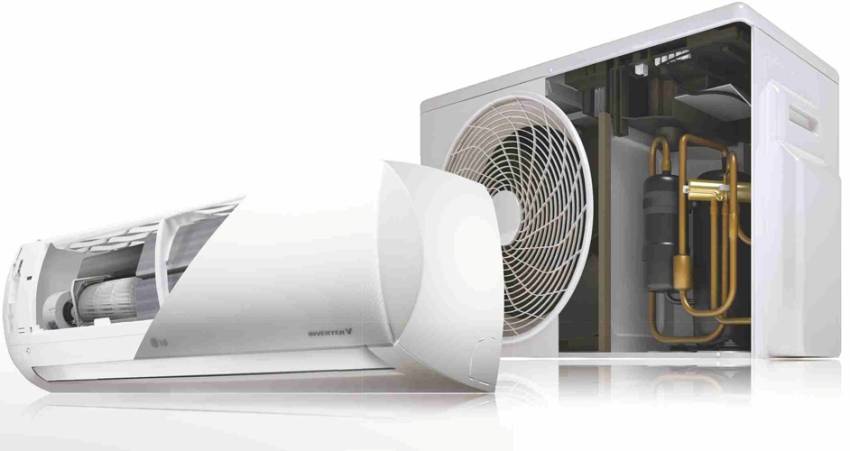

Внутреннее устройство кондиционера и принцип его работы

Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

1. Компрессор осуществляет откачку испарений и повышает давление.
2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Установка внешнего блока кондиционера

Отбросив в сторону альпинистов, героев-одиночек, установить кондиционер на стену будет сложно рядовому обывателю. Давайте смотреть. Типичный внешний блок входит посередине окон типичной высотки, от любой рамы получается 30 см до кронштейна. Небольшое расстояние мерками взрослого человека. Без усилий сможет мужчина продырявить стену перфоратором, забить анкеры. Сложность могут вызвать химические анкеры, под которые необходимо хорошенько прочистить отверстие, предваряя закладку клеящего вещества.

Однако методики применяются редко. Чаще используются традиционные стальные анкеры количеством четырех или более штук. Кронштейн незамысловатый, напоминает букву Г. На полках двух деталей четырьмя болтами — по два с каждой стороны — крепится внешний блок кондиционера

Важно достать крепления, тогда опасения вправе отбросить. Аналогично, с левого окна ведется процесс стыковки, запуска системы

Лучше, нежели склоняться с ключом, целуя подоконник, рискуя выпасть.

Вид монтажа наружного блока

Ставшая стандартной установка под окно имеет одно весомое преимущество: сравнительно просто водрузить внешний блок кондиционера. Затягивать болты сложно (далеко тянуться), открыть/закрыть вентили – проблема. Следовательно, демонтаж приржавевших креплений проходит непросто. Без страховки высовываться опасно. В случае установки между окнами, первое место сложностью занимает процесс водворения внешнего блока на кронштейны. Жители желают остудить квартиру летней порой, сверху громоздится этажерка внешних блоков.

Проще установить кондиционер на балкон, нигде в законодательстве нельзя найти запрет. Ходят слухи – потому что информационно-правовой портал власти поленились создать – запрещено ставить внешний блок на утепленной лоджии! Имейся три окна, одно прямо напротив оборудования, вроде бы можно ставить. Извиняемся за правовую неразбериху. Видимо, власти думают, раз незнание закона не освобождает от ответственности, вовсе незачем просвещать народ. Авось, дурак нарушит – можно будет подшить административное дело. Не верите? Попробуйте найти в поисковике номер закона, регламентирующего установку, исключая общие слова о необходимости согласования (на фасаде). Авторы бросили после получасового исследования.

Закон точно был, ходят слухи: текст отменили в 2013 году, форумчане гадают, что будет несоблюдающим нормы. Спрашивать адвокатов бесполезно, юристы разводят руками. Нормативная база города Москвы больше радует: документы имеются, но первой редакции. Понять, следуя поправкам, куда вносить новые строки, прочитать фрагмент невероятно сложно. Поэтому скажем: в 2007 году жильцов обязали согласовывать установку на фасадах любого инженерного оборудования, что дальше, Бог знает. Поэтому вопрос, как установить кондиционер своими руками, начали бы нормативной базой, затем перебирайте варианты. Заметьте: фирму-установщика вообще не интересует, ответственность несет собственник жилья.

Надеемся, внесли ясность, как установить кондиционер самостоятельно. Наиболее рьяным читателям рекомендуем самостоятельно посетить сайт mosopen.ru. Разброд и запутанная трактовке юридических терминов заставляют удивляться, что законность существует.

Неисправности кондиционеров

Сегодняшнее климатическое оборудование снабжено функцией оповещения о возможных поломках. Стоит лишь расшифровать диагностическую информацию.

Агрегат не включается

Это самая распространенная поломка у кондиционера и наверняка каждый пользователь с ней встречался. Эти проблемы происходят обычно из-за электрической части:

• Устройство не подключено.
• Неисправна командная микросхема.
• Отсутствует связь между наружным и внутренним блоками.
• Не работает пульт управления.
• Сработал автомат защиты.
• Ошибочная коммутация при подаче сигналов.

И наконец, устройство может производить сбой в силу банального износа деталей.

Отключение сплит-системы после непродолжительной работы

Такое явление происходит из-за перегрева компрессора, а также по причине поломки защитного реле. Нагревается установка по причине загрязнения радиатора на внешнем модуле.

В таких случаях следует произвести профилактическую чистку решетки. А также после заправки может нарушиться баланс в контурах радиатора и конденсатора.

Течь конденсата из внутреннего блока

В летнее время владельцы кондиционеров могут наблюдать переполнение емкостей с конденсатом. Причиной этого может быть обмерзание теплообменника, который следует утеплить. Если протекание появляется в стыках, то нужно подкрутить гайки. В случае забивания грязью дренажной трубки, ее также следует прочистить.

Кондиционер работает не на полную мощность

Такая неисправность случается в основном летом. Аппарат во время эксплуатации потребляет большое количество энергии, но не в состоянии обеспечить необходимый температурный режим. Причина здесь чаще всего кроется в загрязненных воздушных фильтрах.

Запахи

Если от устройства стал появляться неприятный душок, то для этого есть несколько причин. В случае горелого запаха нужно проверять проводку, причем делать это рекомендуется в сервисных центрах.

Когда зловонье отдает сыростью или плесенью, это значит, что внутри агрегата образовалась колония бактерий. Избавиться от него можно с помощью антигрибкового препарата.

Завершение установки

Если система проверки кондиционера начала работу и была успешно завершена, стоит обратить внимание на воздушный поток. Если в квартиру поступает холодный воздух, жалюзи на внутреннем блоке приняли оптимальное положение и производят колебания, значит установка и монтаж сплит – системы были произведены верно

Можно приступить к стандартной эксплуатации прибора.

Чтобы кондиционер работал максимально долго, не возникало сбоев в работе, следует постоянно следить за состоянием прибора, вовремя производить его прочистку, дезинфекцию и дозаправку уровня хладагента фреона. При малейших неполадках в работе системы и снижении эффективности работы, следует отключить прибор от сети и провести его диагностику.

Как выбрать место установки

В каком месте устанавливать наружный блок

Внешний модуль желательно размещать как можно ближе к внутреннему блоку, в то же время он не должен перекрывать вид соседям, а конденсат стекать по стенке. Причем фиксировать его надо в пределах досягаемости с балкона, поскольку данный прибор необходимо периодически обслуживать.

Выносной блок нельзя устанавливать внутри закрытых балконов и лоджий, а также вплотную к стене, в противном случае его эффективность намного снижается. Если установку сплит системы своими руками приходится производить на первом этаже, то модуль воздвигать рекомендуется над окном, а выше первого этажа – под окном или сбоку.

Иногда приходится делать установку сплит системы своими руками на здании исторического значения. В этом случае получить разрешение можно лишь на невидимую установку, то есть, на крышу либо на ограждение лоджии за простенком.

Где устанавливать внутренний блок

Перед монтажом комнатного модуля сплит системы необходимо учитывать некоторые требования, предъявляемые к ним:

1. Воздушная струя не должна быть направлена на объекты отдыха и работы, то есть, на диван, кровать, игровую зону детей, а также на рабочий стол.

2. Внутренний блок нельзя размещать в нишах, к тому же на пути воздушного потока не должно быть преград в виде штор, жалюзи, шкафов и пр.

3. Комнатный модуль по нормативам СНиП необходимо размещать:

• До боковой стены не ближе 150 мм;
• До потолка – 150 мм;
• От стены до корпуса блока – 50 мм.

Эти промежутки у сплит системы нужны для полного забора воздуха и для более удобного обслуживания во время эксплуатации.

4. Модуль нельзя располагать над электрическими приборами и розетками, так как на них может попасть выделяющийся конденсат в случае перелива.

5. Устанавливать как внутренний, так и внешний модуль сплит системы рекомендуется на капитальных стенах. Если их закрепить на слабых перегородках, то они будут издавать во время работы неприятные дребезжащие звуки, гул, а вибрация будет передаваться всему простенку.

Выбирая место, нужно также учитывать расстояние между блоками, но это порой зависит от условий производителя. Оно может быть как 1,5 и 2,5 метра (Daikin), так и 3 метра (Panasonic). Но у некоторых изделий наименьшая длина не обусловлена, поэтому их можно ставить друг против друга. Наибольшее расстояние между модулями желательно не превышать 6 метров, так как в ином случае потребуется дополнительное закачивание магистрали хладагентом, что вызовет немалые расходы.

Крепление блоков

  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Подключение кондиционера

Установка внешней части

 Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

• Блок не должен закрывать вид соседям
• Конденсат не должен стекать по стене
• Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

• убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
• при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

Установка модуля снаружи

Рекомендации по установке кондиционеров:

• Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
• Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
• Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
• Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

Крепление наружного и внутреннего блока, наклон и магистрали

Установка внутренней части

 Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео

Установка внутренней части

Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

Рекомендации по креплению устройства:

Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

Это интересно: Лучшие электрические чайники 2019 года — рейтинг из 5 моделей

Циркуляция фреона

Над подведением медных трубок придётся немного покорпеть: очень важно делать всё с максимальной аккуратностью и осторожностью: не перегибая и не заламывая, выложить их по стенам. На данной стадии нам не обойтись без трубогиба/пружины, но и здесь не нужно особенно усердствовать, иначе вы перегнёте трубы

Сперва соединяем трубки с внутренним блоком. Со стороны портов раскручиваем гайки. По мере того, как будет происходить ослабление гаек, вы услышите характерное шипение – так звучит высвобождающийся азот. После прекращения шипения, снимайте заглушки и надевайте гайку на трубку, затем приступайте к вальцеванию.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

Как подключить электропитание

Для внутреннего блока прокладывается проводка с сечением минимум 1,5 кв. мм. Непременно должен присутствовать автомат отключения. На вводе есть щиток, к нему и подключают проводку после завершения ее прокладки по стене. Нулевым проводим становится тот, что имеет желтый цвет и зеленую полосу. Чтобы выявить фазу и нуль, необходимо воспользоваться индикатором.

А дальше к клеммам каждого из блоков подводятся многожильные провода, пропущенные сквозь стену. Наименования клемм непременно должны быть такими же, что и провода. В инструкции всегда четко расписывается схема подключения.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж.
Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели.
Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели.
Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части.

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Где правильно установить кондиционер в офисе

О том, что для создания нормального микроклимата в офисе необходимо установить кондиционер знают все. Но для того чтобы эти расходы на кондиционирование принесли максимальный эффект, а также для предотвращения заболеваний сотрудников необходимо правильно расположить климатическое оборудование в помещении. Следует исключить попадание прямых потоков холодного воздуха на людей. Для этого внутренний блок нужно установить так, чтобы воздушные потоки от него направлялись в проходы между рабочими местами.

Кондиционеры, в которых предусмотрено общее управление работой нескольких блоков не обеспечивают высококачественного температурного режима. Для каждого человека комфортная температура может немного отличаться, поэтому более предпочтительным выглядит вариант с установкой отдельных систем для каждого помещения. Таким образом, появляется возможность настройки индивидуального режима для каждого отдела, что существенно сократит количество жалоб со стороны сотрудников.

Мощная компьютерная техника уже давно стала непременным атрибутом современного офиса. Во многих компаниях предусмотрены отдельные помещения для размещения компьютерного оборудования – серверные. В этих помещениях обычно отсутствуют окна, и требуется организация качественного кондиционирования. Для того чтобы правильно установить кондиционер в серверной необходимо учесть все особенности комнаты (поступление свежего воздуха, наличие\отсутствие отопления, уровень влажности и т.д.). На основе таких данных производится расчет и подбор климатического оборудования. Устанавливать кондиционер в «серверной» необходимо так чтобы холодный воздух не попадал на оборудование и работающих здесь людей

Еще один момент, на который следует обратить внимание — это «озеленение». Все растения нужно также располагать подальше от внутреннего блока, так как они могут плохо переносить изменение температурного режима

Радиаторы и мобильные отопительные приборы также не должны находиться в зоне поступления охлажденного воздуха, так как это может сказаться на работе климатического оборудования.

Наши кейсы по установке кондиционеров

Ежегодно мы устанавливаем более 2000 устройств. Наш опыт и разработанные технологии позволяют находить решения даже в нестандартных условиях, когда другие компании отказываются от монтажа. По версии Яндекс и мы первые по количеству положительных отзывов среди компаний, специализирующихся на бризерах и кондиционерах. Из 323 отзывов 318 имеют оценку 5★.

Хотите узнать больше о том, как создать комфортный микроклимат в доме или офисе? — заходите в блог.

Оригинал статьи в нашем блоге.

#правила установки кондиционера #правила установки кондиционера в доме #монтаж кондиционера в квартире #установка кондиционера в квартире #монтаж кондиционеров сплит систем

Выводы и полезное видео по теме

Самостоятельная установка кондиционера наглядно показана на этом видео:

В этом же ролике можно посмотреть, какие наиболее распространенные ошибки допускаются при самостоятельной установке кондиционера:

Установка кондиционера может быть выполнена самостоятельно. Для этого надо обладать небольшими знаниями и умениями. При монтаже блоков кондиционера обязательно руководствоваться инструкциями и требованиями техники безопасности. Однако при выполнении работ не обойтись без помощи помощника – вес наружного блока может превышать 20 кг.

Если у вас после прочтения статьи остались вопросы или есть предложения по монтажу, основанные на личном опыте, – обязательно делитесь ими в специальном блоке для комментариев ниже статьи. Здесь вы также можете добавить уникальные фото установки своего кондиционера.
