Правильная установка камина в деревянном доме: нормативные требования + этапы монтажа

Некоторые требования по установке

Легкость монтажа, которая позиционируется, как основная отличительная черта готовых металлических печей, не стоит воспринимать буквально. Функциональные требования и требования пожарной безопасности накладывают определенные ограничения:

  1. Во-первых, каждая модель устройства снабжается техническим паспортом, в котором имеется инструкция по установке.
  2. Во-вторых, существуют общепринятые нормы и их выполнение обязательно для безопасной и эффективной эксплуатации печи.

Металлические стенки топки и корпуса печи способствуют эффективному отводу тепла в комнату. В связи с этим корпус имеет высокую температуру и не может быть установлен вплотную к стене, особенно если она отделана воспламеняющимися или плавящимися материалами.

Минимальный зазор от корпуса до стены задает завод-изготовитель. В среднем, он составляет около 20 см от боковых и задней стенок печи. Чтобы обезопасить жилище от пожара и отвести тепло от стен внутрь помещения, поверхность отделывают теплоизоляционным материалом. Воздух обладает плохой теплопроводностью, поэтому нагревание поверхности стен происходит от излучения. Отлично отражает инфракрасные лучи фольгированный материал.

Теплоизоляция для стен дома

Допускается также отделка стен кафелем или рядом из кирпича. Однако кирпичная защита потребует возведения полноценного фундамента.

Существенные требования предъявляются и к напольному покрытию:

  • Проблема заключается в том, что монтаж печи-камина может сопровождаться частичной разборкой пола. Хотя масса конструкции невелика, чтобы предотвратить деформацию лаг при длительном ее воздействии придется в месте локализации печи под лаги поставить дополнительные опоры.
  • Напольное покрытие должно быть защищено от действия повышенных температур и от случайного падения вылетевших горячих углей. В моделях с закрытой топкой эта вероятность минимальна, но необходимо защититься от любой опасной ситуации. В качестве термозащиты пола используется огнеупорное стекло, кафель, металл или асбест. Площадь основания должна быть больше, чем площадь каминного пода. От фасада защита выступает на 50 см, а от боковых стенок – на 30 см.

Схема установки прибора и защиты пола

Строительство дымохода является обязательным этапом, которым характеризуется установка печи-камина на даче

Чтобы подчеркнуть важность этого этапа, необходимо напомнить, что дымоход является конструктивным способом выведения продуктов сгорания, обеспечивает циркуляцию и подачу воздуха в камеру сгорания. Основным требованием к дымоходу (кроме пожарной безопасности) является наличие тяги

Часто из-за скопления холодного воздуха в трубе тяга отсутствует при розжиге печи. Приходится прогревать дымоход, тратить на это время. Чтобы избежать подобного явления, рекомендуется в качестве трубы использовать двухслойную систему с изоляцией. Особенно это актуально, когда дымовой канал сразу после дымосборника выходит на улицу.

Внешний вид дымохода

На этом требования не заканчиваются. Учитывая то, что трубы дымохода могут разогреваться до высокой температуры, следует обеспечить ее изоляцию в месте, где она проходит через отверстие в потолке и в кровле. Выполнить такую изоляцию можно несколькими способами:

  • На место прорези устанавливаем вставку из металла или асбеста с отверстием под трубу. Такая защита достаточно надежна, но не эстетична, так как вставка занимает большую площадь.
  • Можно отверстие в перекрытии сделать лишь на несколько сантиметров больше диаметра трубы, а получившийся зазор наполнить минеральной теплозащитной ватой.

На открытой части установка дымохода определяется расстоянием от трубы до конька. Некоторые производители печей публикуют информацию о необходимой высоте дымохода, так как она зависит от некоторых свойств печи. Универсальными показателями будут служить следующие положения:

  • На расстоянии не больше 1,5 м от конька дымоход возводится на 1 м.
  • При удалении от конька высота дымохода ограничивается линией, проведенной через конек под углом 10°С градусов к горизонтали.
  • Обязателен монтаж защитного колпака.

Введенные в эксплуатацию печи

Бюджетный ценовой сегмент

#1

Теплодар Матрица-100

Отопительная печь с универсальным дымоходом и режимом длительного горения

Экспертный рейтинг:95/ 100

Модель предназначена для обогрева помещений, оборудована варочной поверхностью, системой конвекции и режимом длительного горения, изготовлена из жаропрочной стали.

Устройство имеет верхнее и заднее подключение дымохода, что позволяет подстроить расположение печи под особенности планировки.

Характеристики:

  • тепловая мощность — 10 кВт;
  • подключение к дымоходу — верхнее/заднее;
  • функционал — режим длительного горения;
  • комплектация — варочная панель с 1-й конфоркой, бокс для золы;
  • диаметр трубы — 115 мм;
  • габариты — 32*60*61 см;
  • вес — 52 кг.

Требования к установке и виды каминов

В результате того, что деревянные постройки находятся в зоне риска возникновения пожаров, к каминам и печам предъявляются особые требования обеспечения безопасности. Однако это не сужает перечень моделей, которые можно использовать.

Установка камина в деревянном доме на каждом этапе сопровождается сверкой выполненных работ с правилами ПБ и СНиП. Чтобы дать полную картину моделей, пригодных для деревянных домов, следует распределить разрешенные камины и печи по нескольким признакам.

По месту расположения

В бревенчатом доме разрешается при соблюдении изоляции горючих материалов устанавливать и ориентировать камин практически произвольным способом. Запрет вводится исключительно из соображений рационального использования пространства.

Массивная постройка

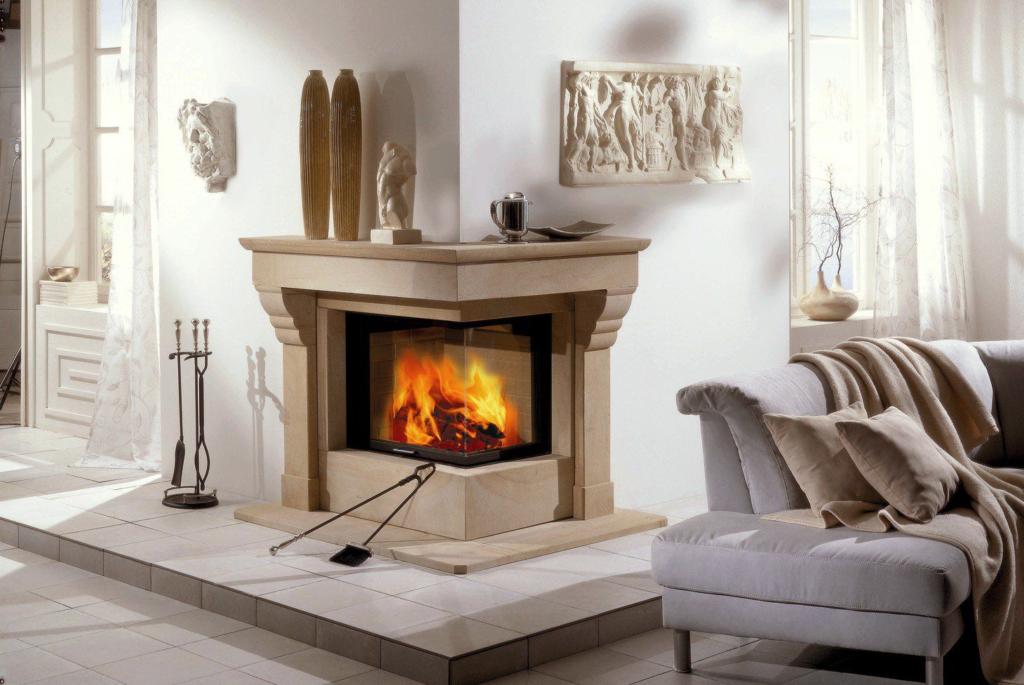

  • Угловые модели каминов обладают таким свойством, как экономия пространства. Они устанавливаются по стыку двух стен, скрывая линию разграничения. Именно поэтому возникает визуальный эффект увеличения пространства.
  • Встраиваемые камины, как ни странно, довольно часто применяются в деревянных постройках. Для частичного зонирования комнаты возводится кирпичная стена с нишей для камина. Толщина стены сопоставима с размерами топки. Внутри этой стены выполнен канал для дымохода. Как видно из описания, общих элементов стенки камина и горючие материалы не имеют.
  • Пристенные модели обязательно подразумевают наличие портала. Его выполняют из различного материала, в зависимости от того, какие функции сочетает в себе будущий камин. Если это чисто декоративное устройство, то выполняется портал из гипсокартона. Если же камин в деревянном доме установлен для обогрева, то портал выкладывается из огнеупорного кирпича.

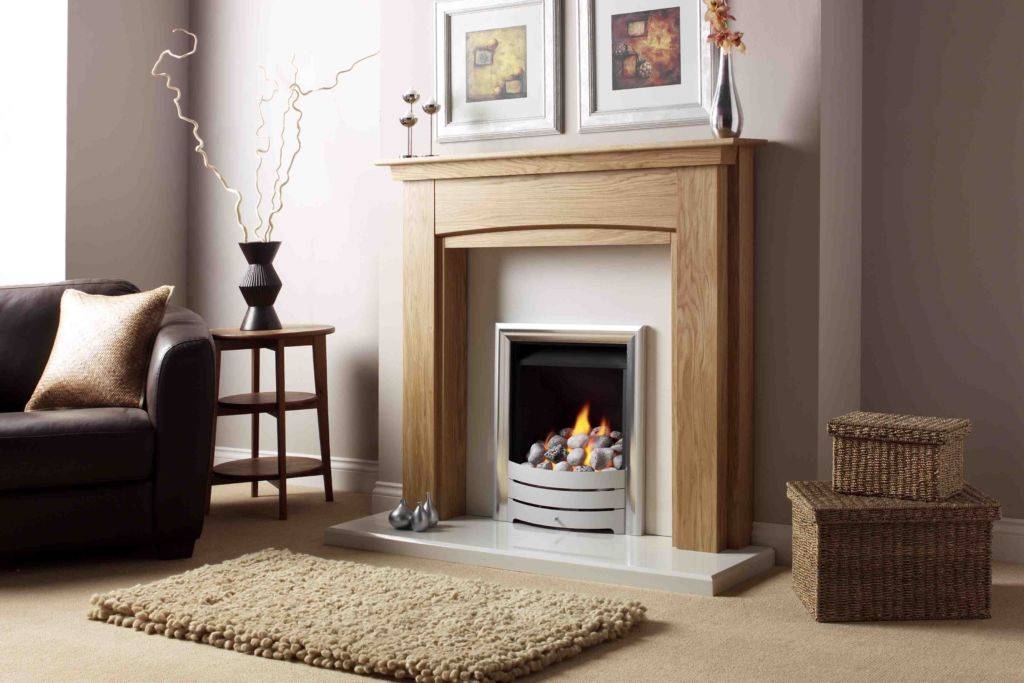

Пристенный вариант с красивым порталом

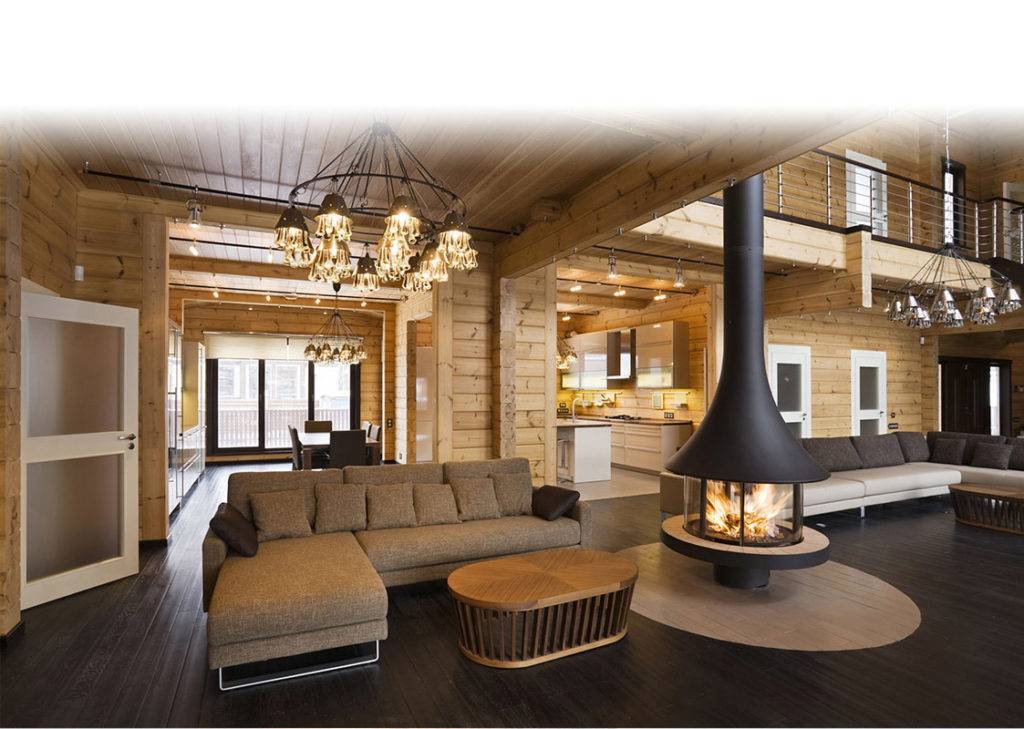

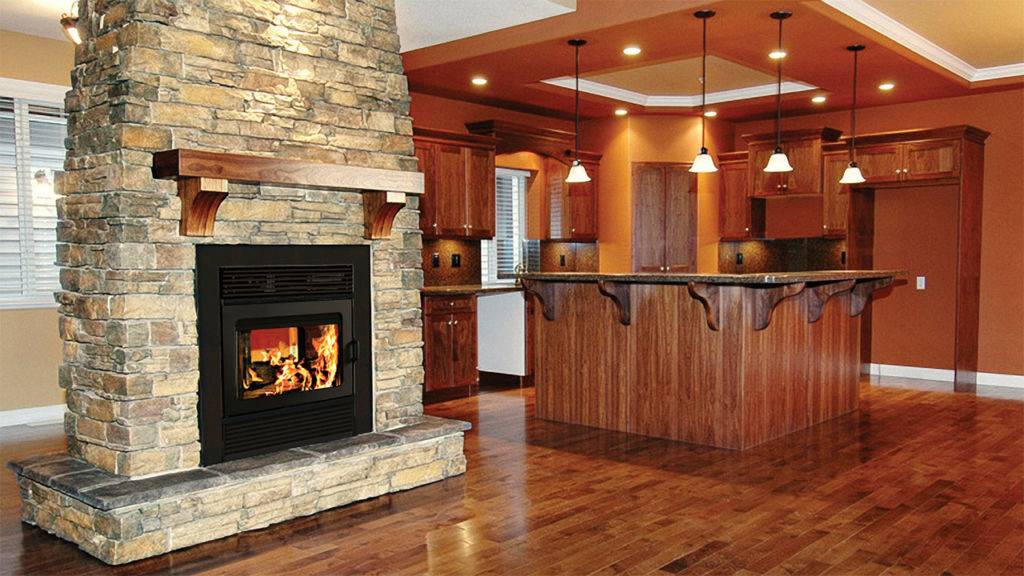

Островные или изолированные модели отличаются тем, что не имеют общих границ со стенами дома. Единственной сложностью из обустройства является подвесной дымоход, который не так легко смонтировать, соблюдая безопасность.

По виду топлива

Этот раздел очень важен для тех, кто решился сконструировать печь в деревянном доме. Ведь многие склонны думать, что некоторые виды топлива категорически запрещены для использования. Отметим, что эти мысли имеют под собой фундамент в случае конструкции с открытой топкой. Однако современные модели с закрывающейся герметично дверцей предоставляют потребителю множество вариантов, которые будут безопасными в плане пожара.

  • При условии, что в деревянном доме правильно будет выполнена изоляция, обеспечен камину надлежащий фундамент, возведен дымоход и выполнены все правила установки в целом можно использовать классические камины, сделанные из кирпича и рассчитанные на применение дров или прочих видов твердого топлива (брикетов, угля).
  • Электрокамины заслужили право носить звание самых безопасных устройств. В постройках из дерева они могут использоваться без ограничений, ведь вместо живого пламени там выступает качественно оформленная система имитации. Однако не стоит забывать про правила эксплуатации нагревательных элементов.

Домашний электроочаг в сборе

  • Еще одним вариантом, на который не распространяются строгие правила, служит биокамин. Эти модели характерны отсутствием дымохода, хотя пламя в топке естественное. В качестве топлива использован спирт или композиции на его основе. Вот почему данный вид устройств получил свое название.
  • Газовые камины просты в устройстве, так как имеют всего несколько конструктивных элементов. Требования к таким каминам совпадали бы с требования к твердотопливным моделям, если бы не опасность при эксплуатации любого газового оборудования. Таким образом, газовый камин лидирует по количеству ограничительных условий установки в домах из бревна.

По используемому при изготовлении материалу

Твердотопливные камины могут быть полностью выложены из огнеупорного кирпича. Слово «полностью» означает то, что даже топка, в которой происходит сгорание топлива, сделана из шамотного кирпича. Выполняется кладка способом порядовки. Этот способ предполагает определенный алгоритм для формирования каждого ряда. Дымоход для такой печи обязательно выполнен из кирпича, что продиктовано соображением безопасности.

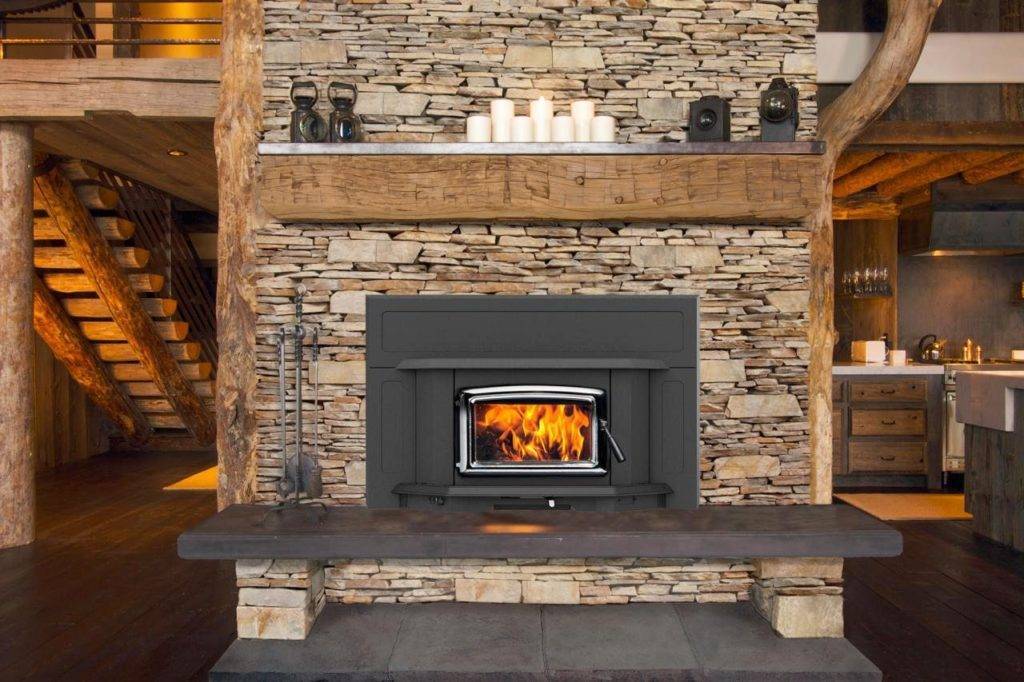

Камин кассетного типа

Существуют готовые металлические или чугунные топки, которые необходимо встроить в специально подготовленную нишу. Порталы для готовых топок могут быть построены своими руками из кирпича, гипсокартона, камня, дерева. Такое устройство камина не накладывает требований на материал дымохода, но если он выполнен из металлической трубы, то его стараются завуалировать под декоративным каркасом.

Варианты газоотвода

Удаление дыма зависит от топки для камина в сочетании с
накопительной системой газохода.
Существуют следующие версии:
Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм.
Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка где теплообменник с вертикальным выходом.
Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу.
Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм.
Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.
Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

Разновидности каминов для деревянного дома

Тот факт, что дом построен из сруба дерева не станет препятствием для установки камина в нем. Однако для необходимо учесть все требования, так как существуют правила безопасности, согласно с которыми нужно устанавливать устройство. Производители сейчас выпускают изделия разных форм и из разных материалов, поэтому от этих факторов будет зависеть сложность монтажа. А также от того, где вы решите установить устройство.

Обычно специалисты классифицируют камины для деревянного дома по типу конструкции, по виду материала, из которого они установлены, а также по тому, какое для него требуется топливо.

Виды по типу конструкции:

Угловые камины — уже из названия понятно, что подобные конструкции устанавливают в углу комнаты. Угловой камин в деревянном доме смотрится достаточно стильно, но главное, он не занимает слишком много места.

 Прямое стеновое устройство — они в свою очередь делятся на те, которые встраивают в стену и на те, которые монтируют около стены. Преимущество встраиваемых изделий в том, что они используются не только как красивый элемент декора, но также могут обогревать два смежных помещения.

 Изолированное устройство — выглядит достаточно интересно, так как может быть любых форм, как круглых, так и прямоугольных. Но исключительным его делает не форма, а то, что его можно установить даже в центре комнаты. Всегда конструкция устанавливается на расстоянии от стены.

Виды согласно с материалом изготовления

 Чугунные. Стандартные изделия, у которых топки рассчитаны на работу от дров, обычно изготовлены из металла, а именно из чугуна. Эти печки внедряют в каменные камины, деревянные, из искусственного камня, в кирпичные. Дополнительно к ним пристраивают дымоходы, а если говорить о деревянном доме, то установка чугунных каминов обязательно происходит с использованием закрытой топки. Для этой цели используют стекло или сталь.

 Кирпичный. В деревянном доме подобный устанавливают на отдельном фундаменте. Конструкция состоит из двух частей — для кладки берут обычный кирпич, по желанию владельца. Но для отделки топки берут только качественный, огнеупорный кирпич. Чтобы оформить дымоход, можно выбрать два варианта — установить металлическую трубу либо использовать кладку из кирпича.

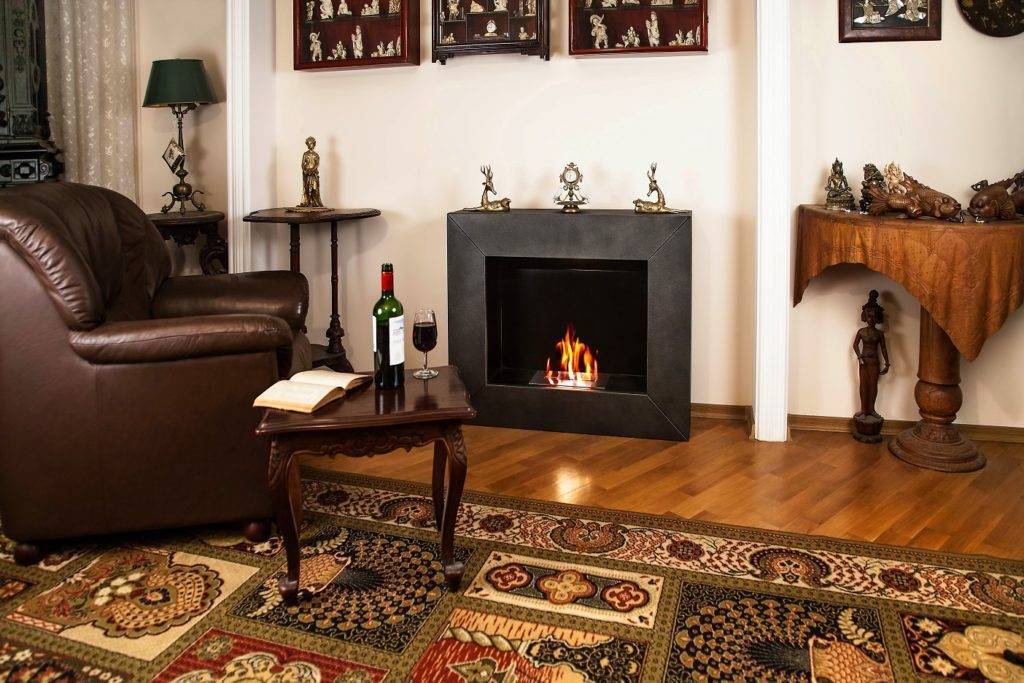

 Биокамин, или электрокамин. Данный прибор всегда изготавливается из стали, а также из огнеупорного стекла.

Согласно с типом потребления топлива

Для деревянного типа жилья следует наиболее тщательным образом подбирать конструкцию. Большинство изделий, которые потребляют топливо открытым способом, запрещены. В наше время можно найти печки даже открытого типа, которые потребляют альтернативное топливо, не несущее опасности для жизни. Их даже можно монтировать без использования дымохода.

  • Классическая, твердотопливная конструкция. Их топят при помощи угля либо при помощи дров. Ее можно монтировать в доме со сруба дерева, но только на отдельном фундаменте и с обязательным условием изоляции поверхностей и перекрытий, которые будут прилегать к камину.
  •  Электрический камин — по праву считается самым безопасным, так как вероятность пожара из-за этого устройства очень низкая. Вместо того, чтобы обогревать помещение за счет огня, он использует электричество, чтобы прогревать комнату. Чтобы все выглядело, как будто это настоящий камин с огнем, производители вмонтировали специальную подсветку, имитирующую языки пламени. Преимуществом данной разновидности является то, что для их установки отдельный фундамент и дымоход строить не надо. Его можно расположить на втором этаже, главное, чтобы проводка была нечувствительной к перепадам напряжения и была надежно изолирована.
  • Биокамин — это достаточно новый вид, только недавно стали устанавливать. Идеально подходит для деревянных домов, так как функционирует при помощи вещества — этанола. Внутри печки находится специальный контейнер для заполнения этанолом, а также керамическая система горения. Достоинств этой разновидности — нет ни золы, ни сажи, ни других осадков, а также камин не производит выбросов вредных веществ. Единственный минус — он совсем не обогревает, исполняет только декоративную функцию. Их можно монтировать на стену, могут быть подвесными, напольными или даже настольными. Дымоход устанавливать необязательно.
  •  Газовый — внутри не керамическая, как в биокаминах, а газовая система горения. В качестве топлива берут природный газ, устанавливается так же, как и классический, включая дымоход.

Чем обшить стены и потолок при установке железной печки

Панель из камня

Чем защитить деревянные стены от печи в доме, определяется стилем помещения, назначением и бюджетом. Отделка не исключает возведение защитного экрана. Но если печь размещается достаточно далеко – 100 см, допускается не ставить теплоизоляцию, а подобрать материал для отделки.

  • Самое очевидное решение – обработка этой части стены антипиренами. 100% гарантии это не дает, но снижает способность к возгоранию.
  • Красиво смотрится панель из натурального или искусственного камня.
  • В комнате в стиле лофт, техно и деревенский вполне подойдет облицовка кирпичом – фактурным или облицовочным.
  • Вполне достаточной защитой служит лист гипсокартона.

Выбор месторасположения будущего камина

Камин – сердце каждого дома, поэтому большое значение имеет его месторасположение. У стены или в углу? В центре или между стен? Конечно, на этот вопрос следует найти ответ до того, как топка выбрана и куплена. Но даже в случае уже выбранного изделия, место его расположения требуется уточнить, так как углов и стен в помещении всегда несколько

Выбирая место для установки, важно учесть следующие моменты:

Факт установки отопительного прибора нужно согласовать с МЧС (в преимущественном большинстве случаев) Помещение, в котором будет находиться камин, должно быть обеспечено достаточным количеством кислорода

В среднем, для одного килограмма дров нужно порядка 12 кубических метров воздуха

Место расположения камина должно быть лишено какой-либо проводки и электрики Обязательно нужно учитывать безопасные расстояния между очагом и стенами, потолком Важно учесть нагрузку на пол и при необходимости возвести фундамент под всю конструкцию отопителя. Помещения, в которых отсутствует подача кислорода, находятся легковоспламеняющиеся смеси или вещества, не могут использоваться для расположения отопительных приборов на горючем топливе

Помещения, в которых отсутствует подача кислорода, находятся легковоспламеняющиеся смеси или вещества, не могут использоваться для расположения отопительных приборов на горючем топливе

Помещения, в которых отсутствует подача кислорода, находятся легковоспламеняющиеся смеси или вещества, не могут использоваться для расположения отопительных приборов на горючем топливе.

Разновидности

Разновидностей каминных сооружений огромное множество. Большинство упрощенных конструкций легко сделать своими руками. Кроме того, продаются уже готовые камины (электрические, био), которые требуют простого монтажа без дополнительных усилий. Популярные электрокамины, камины печка, классические на дровах станут гармоничным дополнением интерьера деревянного дома.

Металлический. Камин из металла – отличное решение для современного интерьера деревянного дома в стиле хай-тек. Он прекрасно будет смотреться посередине комнаты, а его необычный дизайн станет роскошным акцентом гостиной. Металлический камин и открытая топка создает уют и поддерживает стилистику современного интерьера. Открытые камины менее мощные, чем закрытые.

Вторые служат в качестве обогревательного прибора. Преимущества металлических конструкций в том, что они легкие и не несут нагрузки на основание и перекрытие, не требуют планировки. Кроме того, металл быстро нагревается и распространяет тепло.

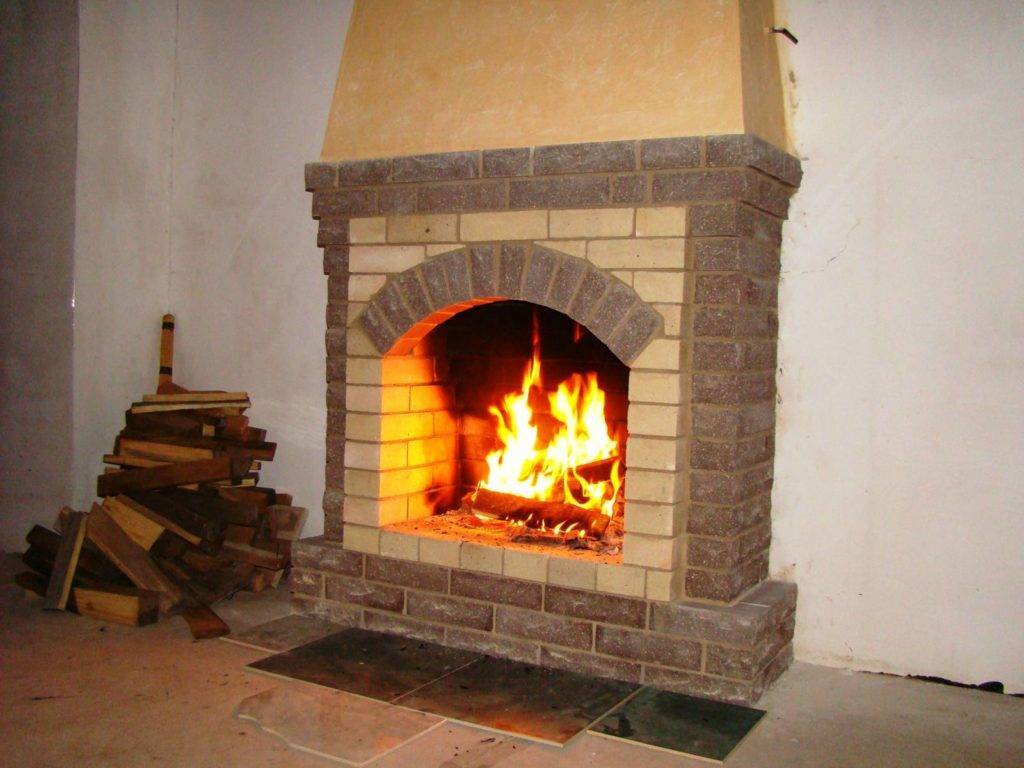

Кирпичный. Отопительные приборы из кирпича – классический вариант камина в деревянном доме. Облицовка кирпичом требует мастерства. Некачественная конструкция будет нефункциональной и небезопасной.

Кассетный. Современный камин для загородного дома, который пользуется большой популярностью. Конструкция представляет собой чугунную или стальную топку, закрытую стеклом. Она вставляется в печь или отделывается огнеупорными материалами (кирпич, камень). Закрытая кассетная топка подходит для размещения в комнатах, где редко бывают люди, так как она не требует постоянного контроля. Стекло в камине не пропускает тепло, поэтому комната хорошо прогревается.

Закрытый кассетный камин – энергосберегающий и функциональный. Главные преимущества такой конструкции – простота и безопасность. Однако при монтаже следует соблюдать требования пожарной безопасности. Кассетная конструкция – оптимальный вариант для деревянного дома. С помощью кассеты воздух нагревается максимально и поступает по воздуховодам.

Кассетный камин отличается дизайном и ценой. Самый бюджетный вариант – устройство из стали с дверцей, которая открывается горизонтально. Принцип работы камина заключается в постоянной циркуляции воздуха вокруг кассеты. Холодный воздух проникает в камин, циркулирует у стенок, нагревается и возвращается в комнату. Кассетное устройство может быть открытым и закрытым.

Открытый легко эксплуатировать, но он быстро нагревается, закрытый производят из чугуна или стали, огнеупорной керамики. Такие материалы обеспечивают высокий уровень КПД.

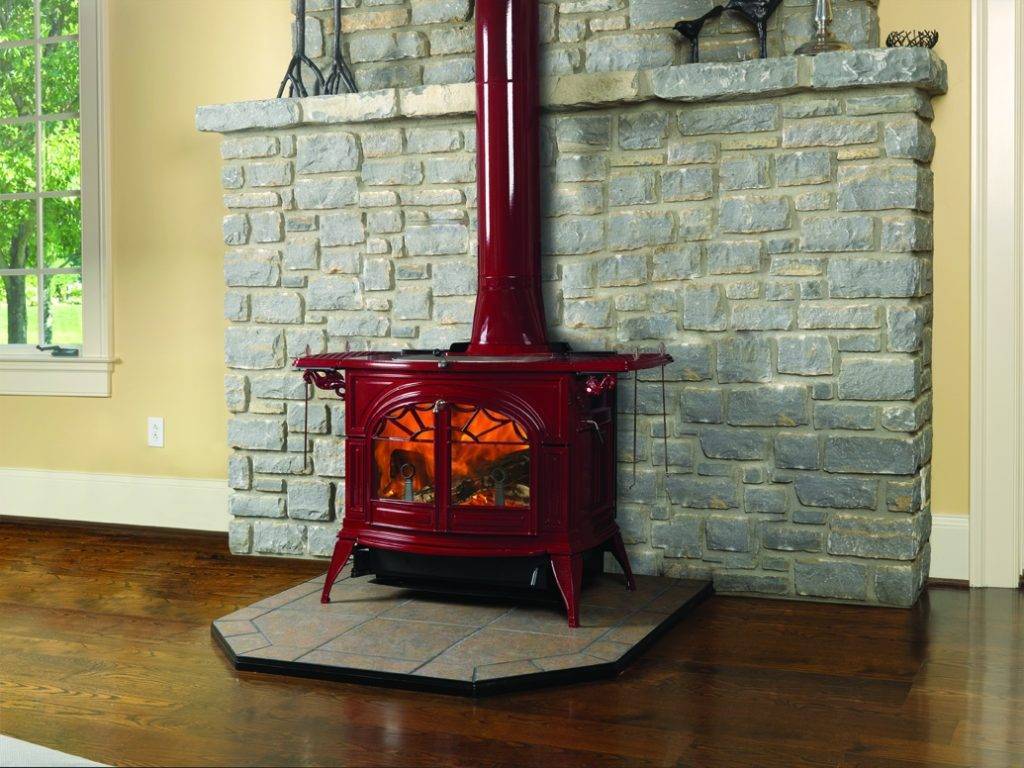

Чугунный. Современные камины из чугуна – привлекательные конструкции для деревянного дома. Особенность в том, что они работают максимально безопасно, а их дизайн примечателен. Красиво оформленный портал, наряду с другими декоративными элементами в помещении позволит гармонично вписать конструкцию в любое пространство.

Несмотря на стойкость материала, камин из чугуна получается легким и компактным.

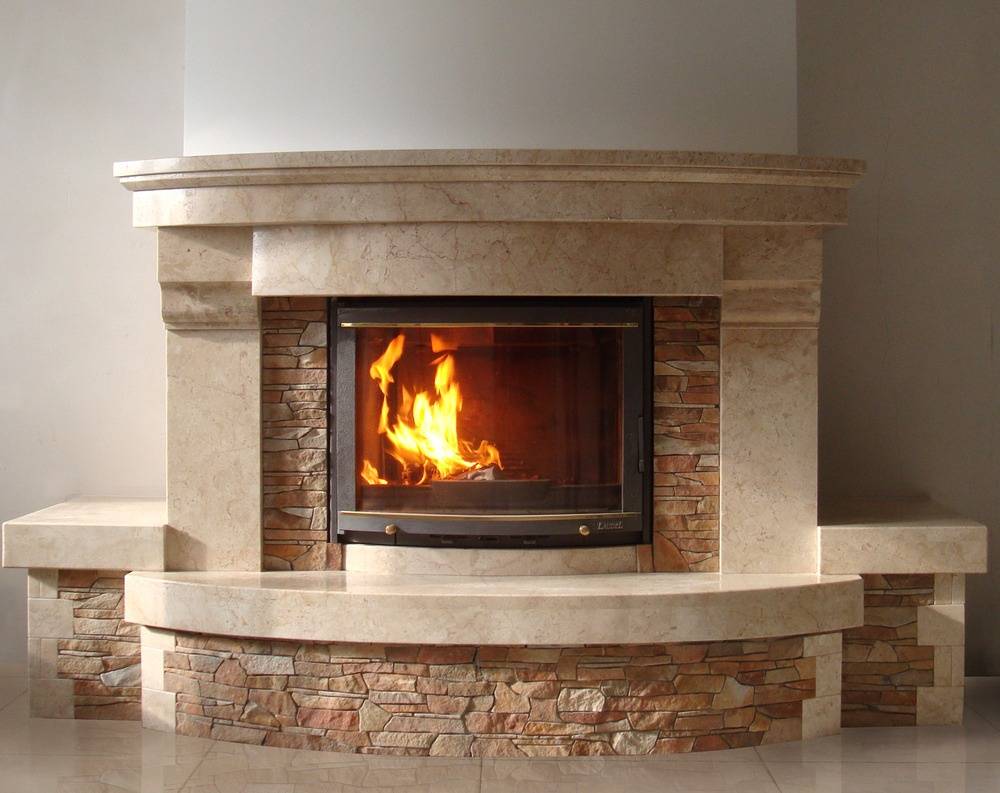

Каменный. Камины из камня смотрятся красиво, эстетично и надежно. Они долговечные и экологичные.

Преимущество в том, что камин имеет респектабельный внешний вид, прекрасно гармонирует с обстановкой спальни или гостиной.

Монтаж каменного камина легко проделать самостоятельно. Минус конструкции: она занимает много места.

Перед установкой каменного камина укрепите пол. Деревянное основание вряд ли выдержит натуральный материал. Помните, что камень прекрасно гармонирует с плиткой, деревянными окнами, но трудно сочетается с интерьером в стиле хай-тек.

Печь-камин – уютный домашний очаг, который работает на дровах. Внешне конструкция напоминает гибрид камина и печи.

Облегченный камин – специальный проект для деревянного дома. Он имеет открытую топку и малый вес.

Декоративный камин гармонично вписывается в любой интерьер дома из дерева.

Конструкция может быть с изразцами, иметь резные украшения, широкую полку. На даче уместно смотрятся как настоящие камины, так и декоративные из гипсокартона, если имеется центральное отопление.

Основные правила при возведении камина

Чтобы камин долго служил и радовал своим теплом, необходимо строго следовать основным правилам при его возведении:

  • Кирпичный камин возводится на отдельном фундаменте.
  • Для кладки топки необходимо использовать исключительно шамотный (жаростойкий) кирпич, который не должен быть перевязан с основным.
  • В местах установки дверцы и зольника, необходимо прокладывать асбестовый шнур и оставлять зазор на расширение металла.
  • Изнутри топочную камеру штукатурить не следует.
  • Задняя стенка топливной камеры должна располагаться под небольшим наклоном.

Не стоит забывать и о противопожарной безопасности, ведь любая конструкция, работающая на твердом топливе представляет дополнительный риск.

Камин в доме

Основным моментом противопожарной безопасности в обустройстве камина в загородном доме или на даче является установка разделок на пути прохождения дыма.

Если стена примыкает к камину, то между ней и отопительным агрегатом необходимо проложить жаростойкий материал (базальтовое волокно, асбест, войлок и т.д.). Толщина такого перекрытия должна быть не менее 20-25 мм.

Если камин устанавливается на деревянном полу, то по периметру необходимо проложить металлический лист или выполнить на покрытие из керамической плитки с отступом на 30-35 мм с каждой стороны.

В радиусе 150 мм от дымовой трубы, где она проходит через потолок, необходимо организовать надежную теплоизоляцию из двойного слой войлока с глиняной пропиткой или асбестового волокна.

Слой войлока между трубой и кровлей

Дымоход должен работать автономно только с одним камином.

Существуют также определенный правила пожарной безопасности и при эксплуатации камина:

  • Не доводите камин до максимальной температуры.
  • Проводите систематическую чистку камина от золы и сажи.
  • Безопасное расстояние между камином и ближайшими легко воспламеняющимися предметами должно быть не менее 70 см.
  • Используйте только подходящее топливо для дачного камина.

Отделка камина

Планируя строить камин своими руками, стоит продумать и вопрос отделки (см. Отделка камина своими руками). Ведь камин дровяной своими руками — это то, что вам впоследствии будет дарить удовольствие и эстетическое наслаждение!

Существует несколько способов облицовки и отделки камина.

  1. Оштукатуривание.
  2. Расчищают щели кладки, а также на большие по площади и наклонные поверхности натягивают металлическую сетку. Эту сетку прибивают к поверхностям или используют для натягивания «П» образные скобы, которые закладывают при кладке.
  3. Затем на все металлические детали наносят олифу, чтобы избежать коррозии.
  4. Первый слой штукатурки наносят на теплые стенки толщиной не более 5 мм.
  5. После просыхания первого слоя наносят второй, но уже более густой штукатуркой.
  6. При необходимости закрыть оставшиеся металлические детали наносят третий слой, но общая толщина штукатурки не должна превышать 15 мм.
  7. Окраска. Оштукатуренные поверхности затем окрашивают. При этом используют меловые и клеевые растворы. Для придания белизны в краску добавляют синьку.
  8. Облицовка гипсокартоном. Это делают для придания камину прямоугольной формы. Сначала строят каркас, а затем обшивают его гипсокартоном.
  9. Декоративное оформление. При облицовке используется множество видов материалов. Например, можно выложить портал, используя декоративный кирпич, природный камень, огнестойкую керамическую плитку, сланец и т. д. Начинать делать керамическую облицовку нужно от проема топки, ее ведут снизу вверх до нужного уровня. Мраморной плиткой облицовывается как портал камина, так и предтопочная плита.

Разновидности каминов для деревянного дома

При выборе печи для деревянного дома важно подобрать модель не только эффективную, но и пожаробезопасную:

Русская печьзанимает много места, поэтому идеально подойдет для большого дома. Помимо надежного отопления даёт возможность готовить, для этого достаточно установить варочную поверхность и духовку.

  • Печь-камин, как видно из названия, содержит и камин, и печь. Это довольно безопасный и эффективный вид каминов. Его конструкция позволяет быстро и эффективно прогреть помещение, что очень актуально зимой, особенно, если есть перебои с газом либо электроснабжением. Такие конструкции могут быть чугунными или стальными.
  • Биокамин прост в установке и эксплуатации и очень облагораживает интерьер дома. В качестве топлива используется экологически чистый биоэтанол в жидком виде.
  • Электрический камин также отличается несложным монтажом, удобен в использовании, безопасен, но зависит от подачи электричества.
  • Газовый камин отличается хорошей теплоотдачей, простым розжигом и отсутствием нагара и копоти, но требует наличия газопровода.

По расположению они могут быть:

  • Фронтальными, устанавливаются вдоль стен;
  • Угловыми, заполняют угол комнаты и занимают относительно не много места;
  • Островными, устанавливаются вдали от стен.

Обвязка печи

В редких случаях обогрев комнаты печью происходит за счет конвекционных потоков. Сам статус устройства подразумевает максимально эффективное использование освобожденной энергии. Поэтому система отопления снабжается теплоносителем, в качестве которого может выступать вода, циркулирующая по трубам, или воздух, движущийся под действием принудительной конвекции. Подсоединение каналов теплоносителя к печи называется обвязкой.

Некоторые проблемы, связанные с установкой печи-камина, сосредоточены именно в некорректном монтаже магистрали. При водяном отоплении циркуляцию обеспечивает насос или она осуществляется за счет естественной конвекции

Во втором случае важно соблюдать определенный наклон магистрали, так как обратный наклон приведет к застою жидкости. В закрытой системе отопления (1-й случай) наклон не имеет значения, зато система предъявляет жесткие требования по герметичности

Даже небольшое количество попавшего воздуха остановит циркуляцию.

Схема подключения контура отопления

Обвязка воздуховода не представляет сложности, однако укладка магистрали под панели или облицовка гипсокартоном – трудоемкий процесс. Печь, использующая воздух в качестве теплоносителя, снабжается системой вентиляторов, которая гонит воздух по магистрали. Регулируя заслонками подачу, можно направлять тепло выборочно в разные комнаты.

Это интересно: Монтаж камина — установка с индивидуальным отоплением, как установить каминную вытяжку и топку своими руками

Подготовка к сборке

Перед тем как установить печку на даче с выходом трубы через стену, нужно подготовиться. Для работы требуется спецодежда и перчатки. Если будет осуществляться резка металлических изделий, желательно надеть защитные очки.

Подбор инструментов и материалов

Для выполнения работы требуются такие инструменты:

  • дрель, оборудование для резки материала;
  • термоустойчивый герметик;
  • заклёпочник;
  • хомуты, дюбеля, уголки;
  • фольгированный строительный скотч;
  • отвёртки;
  • уровень, отвес;
  • нож;
  • стремянка;
  • при работе с бетонными стенами потребуется перфоратор.

Комплектующие для монтажа дымоходаИсточник vse-postroim-sami.ru

Из материалов потребуется стальной патрубок, при помощи которого горизонтальный фрагмент соединяется с котлом. Ещё нужен тройник для подключения труб, колено (с его помощью конструкция направляется вверх), опорная консоль. Для крепления изделий на стене используются кронштейны, дюбеля. Соединение нескольких труб осуществляется посредством хомутов. Ещё нужен теплоизоляционный материал, защитный колпак.

Выбор места размещения

В доме есть центральные и боковые стены. Вторая расположена со стороны скатов и под свесами кровли. На эту часть попадает жидкость во время дождя (если не закреплена водосточная система). Над центральными стенами располагается небольшой кровельный выступ, поэтому риск попадания жидкости с крыши минимален.

Лучше монтировать дымовыводящую конструкцию по фронтальной стене. Тут учитывается, что на ней по линии прохождения дымохода не должно быть окон или балконов. Если приходится монтировать трубу сквозь свес, то обустраивается качественная огнезащита.

Выбор места для вывода дымохода через стенуИсточник stroychik.ru

Расчёт высоты дымохода

Так как правильно вывести дымоход через стену на улицу в деревянном доме можно только при соблюдении технических требований, первым параметром, который учитывается, является высота сооружения. Он зависит от этажности дома. Если высота здания не превышает 5 м, то минимальный параметр высоты конструкции составляет 5 м. Если пренебречь этим значением, в доме конструкция будет дымить в доме, тяга ухудшится, производительность отопительного прибора уменьшится.

Если труба будет слишком длинной, увеличится расход топлива. При высоте здания, превышающей 10 м, основным ориентиром считается его конёк: он должен быть ниже дымохода на 0,5 м. На указанную характеристику влияет сечение труб и мощность отопительного оборудования.

Высота дымоходаИсточник vosaduly.ru

Расчёт диаметра трубы

Внутренний диаметр конструкции должен соответствовать габаритам патрубка. Любое сужение внутреннего объёма трубы влияет на формирование тяги. На представленное значение влияет мощность оборудования: чем она выше, тем больше внутренний диаметр. Руководствоваться нужно стандартными строительными правилами:

Мощность, кВтВнутреннее сечение, смМинимальный диаметр, см
до 3,514×1415,8
3,5-5,214×2018,9
5,2-714×2721,9

Если учитывать все технологические особенности монтажа, конструкция простоит не один десяток лет без существенных проблем.

Как осуществить монтаж камина своими руками

Выбор места для установки

Чаще всего камин размещается в самой просторной комнате в доме, как правило, это гостиная. Если камин имеет дымоходную трубу, расположите его в центре дома, тогда он будет ближе всего к коньку крыши. Это поможет избежать образования конденсата и скроет трубу. Для квартиры лучше выбирать газовый вариант или электрический заменитель.

Камин можно встроить в стену, расположить в углу, около стены, посередине комнаты, все зависит от имеющегося свободного пространства в комнате.

Для экономии места разместите угловой камин. Если комната слишком большая,  по центру – отличное решение для разделения комнаты на зоны.

Печь-камин – это многофункциональное сооружение, которое не только обогревает пространство, но и выполняет декоративную функцию на даче или дома. В интерьере такая деталь смотрится просто потрясающе.

Для того, чтобы эксплуатация камина была комфортной и безопасной, при монтаже камина нужно соблюдать нормы пожарной безопасности

Подготовительные работы

Первый этап установки печи в доме – подготовка помещения. Очистите пространство от посторонней мебели и предметов интерьера.

Если для вашей конструкции камина не указаны габариты, сделайте необходимые замеры (высоту, ширину и длину)

Осуществите выравнивание пола – зацементируйте место установки. Перед наложением цемента уложите армированную металлическую сетку. После того, как цемент полностью застынет, сделайте прокладку теплоизолирующего слоя, после чего уложите металлическую или каменную плитку. В доме с деревянными стенами потребуется облицовка стены негорючим покрытием.

Соорудите постамент для топки из кирпичных или бетонных блоков. Для некоторых моделей заранее предусмотрен постамент, чаще всего это металлические конструкции.

Производитель готовых каминов в инструкции указывает условия монтажа, характерные для того вида материала, из которого построен дом и объем помещения

Инструменты и материалы

Для проведения монтажных работ вам потребуются следующие инструменты: рулетка, шпатель, лопата, ножовка, емкость для приготовления раствора, строительный уровень, кельма, резиновый молоток, штукатурный матерок, степлер, канцелярский нож.

А также материалы: универсальная цементная смесь, армированная металлическая сетка, теплоизолирующий прокладочный материал, металлическая или каменная плитка, кирпичи или бетонные блоки (в случае, если для камина не предусмотрен постамент).

Защитные средства: строительная каска, защитные очки, резиновые перчатки для строительных работ, рабочая одежда.

Если вы решили производить монтаж собственноручно, доверьте разработку проекта будущего камина профессионалам

Пошаговая сборка

Чтобы установить печь камин в своем доме из бруса, необходимо обладать специальными знаниями и учитывать некоторые нюансы. Правильно устанавливать у несущей стены дома.

  • Прежде чем приступать к непосредственной сборке, необходимо разработать и внимательно изучить чертеж кладки.
  • Оставьте рекомендуемое расстояние между стеной и камином. Это указывается в заводской инструкции по сборке.
  • Соорудите постамент из кирпича или каменных блоков, если это необходимо.
  • Разберитесь с дымоходом. При сохранении старого дымохода проверьте его целостность и хорошо прочистите. При необходимости проведите монтажные работы. Диаметр и длина дымоходной трубы должны соответствовать характеристикам вашего устройства, учитывайте это при покупке конструкции. Несоответствия могут привести к проблемам с отведением дыма. Если дымоход состоит из модулей, проведите герметизацию стыков. Не допускайте отклонения дымоходной трубы от вертикали более чем на 25 – 30°C.
  • Установите топку, предварительно сверившись с измерениями строительного уровня. Оставьте разъем для конвекции – не менее чем 60 мм до термоизоляционного слоя.
  • Подключите топку к дымоходу. У заводских конструкций имеется выходной патрубок. Он находится вверху или сзади устройства. С помощью переходника к патрубку прикрепляется дымоход. Дальше устанавливается заслонка. Уплотните соединения термостойким герметиком. Установите портал.

Только после квалифицированной консультации и четко проработанного проекта приступайте к подготовительным работам

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
