Устройство водоотведения
Когда с подготовительными этапами закончено, стоит переходить непосредственно к процессу практической фиксации дренажа. Лучше и надёжнее всего привлекать к процедуре настоящих специалистов, которые имеют опыт и предоставляют гарантии за результат своей работы.
По правилам любые действия по установке состоят из нескольких этапов:

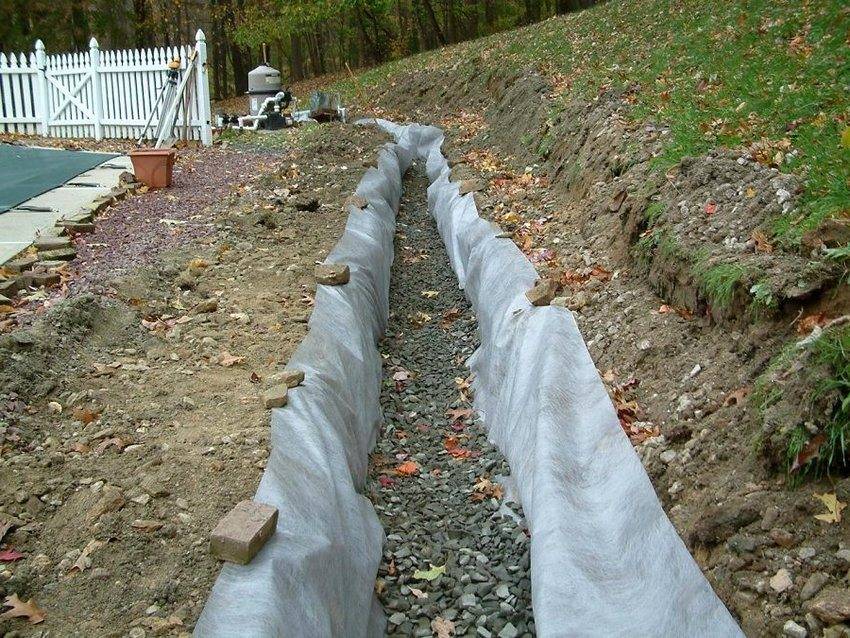

Выкапывание траншеи глубиной почти 70 см шириной 50 см. Ров должен находиться на склоне, чтобы собранные воды выводились за границы обозначенной территории через трубы. Дно траншеи заранее выкладывается специально отобранным гравием и максимально плотно утрамбовывается. Затем на эту подушку помещаются перфорированные гофротрубы с диаметром 100 мм
Важно всё время соблюдать рекомендуемый уклон (2-3 см на каждый метр), а трубы оборачиваются специальной геотканью, что априори предотвращает случайное попадание посторонних частиц внутрь. В финале всей процедуры дренаж покрывается толстым слоем керамзита или иного материала, который априори должен хорошо пропускать воду и потом вновь идёт обратная засыпка грунтом. Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону
Таким образом, на участке образуется полноценная дренажная система, которая эффективно собирает осадки и талые воды, иначе, без дополнительной преграды, они просто стекали бы вниз по склону.
Сам монтаж дренажной системы выполняется согласно конкретным правилам, которые прописаны на законодательном уровне. Задуманная конструкция описается в техническом плане не только на СНиП, но и ГОСТ 1839-80, что отражается в основных нормативах.
Дополнительно стоит взять на заметку главные правила, по которым устраивают дренаж максимально точно. Обезопасить практически на 100% сооружения и насаждения от избытка влаги можно, зная различные нюансы устройства классического дренажа:
- Закрытая система всегда подразумевает уклон, чьё направление следует к водоприёмнику, а значение напрямую зависит от типа грунта.
- Когда углубление покрывается на дне слоем из щебня, поверх опять выкладываются дрены, затем система засыпается повторно.
- Необходимо обустроить всё так, чтобы сточные воды собирались в коллекторе и впоследствии перемещаются в водоприёмник.
- Контроль над непрерывной работой дренажной системы происходит при помощи наличия смотровых колодцев.
Если система дренажа изначально установлена правильно, то уровень грунтовых подземных вод не будет выше допустимого значения, а, наоборот, начнёт постепенно снижаться.
Данный процесс неизменно приведёт к повышению уровня плодородия. Но вот когда дренаж вовсе отсутствует, то это чревато перенасыщением грунта влагой, что оказывает негативное воздействие на постройки.
Проектирование конструкции дренажа обязано происходить исключительно на базе качественных материалов, иначе даже идеальный проект и смена не будут гарантировать надёжный итог.
Почти все главные требования отражены в упомянутых государственных стандартах, поэтому без СНиП-дренажа и грамотных специалистов, велик риск допустить много ошибок, которые повлекут за собой негативные последствия и создадут массу трудностей в плане эксплуатации в дальнейшем.
Общие сведения
Имея низкий уровень подземных вод, грунт впитывает влагу во время дождливых осенних дней, весной во время паводка. При наличии гидроизоляционной системы фундамент не защищен от увлажнения. Стены подвальных помещений со временем обрастают плесенью, грибком. Мо В результате морозного пучения зимой происходят подвижки грунта и выталкивание частей фундамента на поверхность. Этому способствует промерзание насыщенного влагой верхнего слоя земли. Своевременный отвод влаги с помощью дренажной системы устраняет основную причину — избыточное увлажнение прилегающей к конструкции почвы. Лед, образованный этой влагой, растет в объемах и прорывает бетонное покрытие, способствуя образованию трещин, расколов.
Правила монтажа коллектора
При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила
- Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
- Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.
Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей
Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.
https://youtube.com/watch?v=mYqthJUxyLc
Расчёты и стандарты строительства дренажа
Расчётными величинами, которые потребуются для строительства дренажной системы, как правило, являются:
- размер диаметра трубопроводов;
- уровень закладки трубопроводов;
- значения уклона труб;
- плотность геотекстильного фильтра.
И подробнее о каждом пункте.
Величина #1 – расчётный диаметр трубопроводов
Требуемый диаметр трубопроводов рассчитывается с упором на проектные параметры интенсивности водоотведения.
Для частного домостроения обычно оптимальными являются трубы диаметром 100 мм. Их пропускная способность по стандарту составляет около 7 л/с, что вполне соответствует проектным нормам в большинстве случаев.
Между тем, увеличение диаметра дрены позволяет охватить большую рабочую площадь, усилить эффективность системы.
Величина #2 – глубина закладки системы
Уровень закладки дренажных трубопроводов, согласно существующим стандартам, определяется с учётом двух критериев:
- Уровень промерзания грунта.
- Глубина заложения фундамента.
Степень промерзания грунтов напрямую связана с климатическими свойствами местности. Поэтому для каждой отдельной территории этот параметр может отличаться.
Но в любом случае расчёт глубины закладки дренажных труб ведётся от конечной точки промерзания грунта с добавлением к этому значению не менее 300-500 мм дополнительного заглубления.
Одним из важных расчётных параметров глубинного дренажа является определение степени промерзания грунта на участке расположения объекта. Опираясь на расчётные данные промерзания грунтов, вычисляют глубину закладки дрен
По такому же алгоритму рассчитывается фундаментный дренаж, но от конечной точки залегания фундамента.
Величина #3 – уклон дренажных труб
Под каким уклоном монтировать трубы дренажной системы, чётко указывают стандарты СНиП. Согласно этим стандартам, минимальные значения уклона дрены необходимо брать с учётом допустимой минимальной скорости течения сточных вод.
При этом дополнительно оговаривается, что для труб диаметром 150 мм минимально допустимый уклон должен быть не менее 8 мм на метр длины, а для труб диаметром 200 мм – не менее 7 мм на метр длины. На отдельных участках сетей допускается занижать эти параметры до 7 мм и 5 мм соответственно.
Допустимое максимальное значение уклона труб дренажа на один метр длины – 150 мм. Больше этого значения допустим уклон только на отводах от сантехнических приборов при длине отвода до 1,5 м.
На безрасчётных участках дрены, где используются трубы диаметром 40-50 мм, допустим уклон до 30 мм на метр длины. А для труб диаметром 85-100 мм и при тех же условиях уровень уклона допускается делать не более 20 мм на метр длины.
Уклон трубопроводов, составляющих дренажную систему, также относится к основным расчётным параметрам. Соблюдение стандартов уклона – это гарантии создания дренажной системы, которая будет работать продуктивно – собирать и отводить воду с участка
Если в качестве элементов отвода применяются лотки, уровень уклона принимают с оглядкой на такую скорость стоков, при которой обеспечивается эффект самоочищения жидкости. Допустимое наполнение лотков – не выше 80% при ширине лотка не меньше 20 мм.
Значение ширины лотков рассчитывается на основе результатов гидравлических расчётов и зависит от конструктивных особенностей элементов. Однако если высота лотка больше 50 мм, значение ширины не может быть меньше 70 мм.
Величина #4 – необходимая плотность геотекстиля
Когда проект дренажной системы предусматривает использование в качестве дрены перфорированных гофрированных труб, рекомендуется вместе с обсыпкой таких труб использовать геотекстильную фильтрующую оболочку (геотекстиль).
Геотекстильное полотно исполняет функцию фильтрующего элемента, предотвращает засорение магистрали мелкими частицами грунта. Для получения максимального эффекта фильтрации требуется расчёт плотности геотекстильного фильтра. Оптимальным расчётным значением для бытовых систем дренажа считается плотность на уровне 100-150 г/м2.
Канализация
Канализация в частном доме должна быть оборудована еще на этапе проектирования здания. Существует несколько способов обустроить эту систему. Поэтому выбор будет зависеть от нескольких условий, например:
- количества проживающих человек;
- частоты использования строения;
- уровня грунтовых вод;
- размера участка.
Фактически все канализационные системы подразделяются на два типа:
- накопительные;
- очистительные.
К первому типу относится выгребная яма, не имеющая дна, а также герметичная емкость для стоков. Ко второму относят разнообразные септики:
- однокамерный;
- двухкамерный;
- трехкамерный;
- с биофильтром;
- вариант с постоянной подачей воздуха.
В процессе работы отмечают два уровня: динамический и установившийся. Первый фиксируется в точке, когда вода только появилась, а второй отмечают через некоторое время через ее появления. Стоит также помнить, что некоторые действия на самом участке могут вызвать изменение в уровне грунтовых вод. Например, оборудование бассейна или пруда, у которого нарушены системы фильтрации и аварийного слива. Это может привести к дальнейшему подтоплению участка.
Условия для создания дренажной системы
Соблюдение стандартов уклона – гарантия эффективного отведения грунтовых вод с участка
Необходимость устройства системы отведения грунтовых вод возникает, когда УГВ на участке весной поднимается до отметки 1,3-1,5 метра. Такое положение грозит заболоченностью земель, подтоплением подвалов, цокольных этажей.
Основными элементами скрытой системы отведения являются трубчатые перфорированные дрены, которые дополнительно оборачивают геотекстилем. Важны также обсыпки из песка и щебня. Они играют роль своеобразного фильтра, предотвращающего попадание земли внутрь рукавов линии.
Согласно стандартам СНиП, любой дренирующий контур нужно снабжать смотровыми колодцами. Это позволяет контролировать работу системы на любом ее участке.
Каким должен быть правильный угол наклона канавы?
Дренажная система считается безнапорной и для бесперебойной работы требуется обеспечение правильного угла наклона труб.
Основной параметр, необходимый для определения наклона – диаметр трубы.
Выбирая элементы для дренажной системы не нужно приобретать изделия большого диаметра, это вызовет быстрый уход стоков, а стенки контура покроются илом. В результате дренаж будет часто и быстро засоряться, и необходимы будут прочистки, что влечет дополнительные финансовые вложения.
Для правильного расчета уклона нужно учитывать:
- диаметр труб;
- тип отвода вод;
- используемый материал для покрытия участка.
Основы создания проекта
Проектирование является начальной стадией при выполнении любой работы. Это напрямую относится и к созданию дренажной системы.
Схема пристенного дренажа.
При проектировании дренажной системы учитываются такие факторы:
- уровень устойчивости пород грунта к процессу вымывания частиц;
- показатель проницаемости отдельных пород;
- наличие тектонических нарушений на участке;
- состав грунтовых вод;
- местонахождение источников, подпитывающих грунтовые воды, и их интенсивность.
План дренажа должен соответствовать положениям действующих нормативных документов. Основными требованиями при являются:
- размер уклона от верхней точки трубопровода до водосборных сооружений составляет 0,5-0,7 %;
- наличие элементов, которые контролируют функционирование системы и осуществляют ее промывку;
- дно трубы располагается на 20 см ниже уровня залегания фундамента (при близком нахождении дренажа от дома)
По возможности план должен включать установку ревизионных колодцев. Их следует установить в местах поворотов трубы.
Создание системы для дренажа на участке дома на склоне
Если весной УГВ поднимается до 1,5 м, то без дренажной системы не обойтись. Это может вызвать заболоченность земли, затопление подвальных помещений, цоколей.
Скрытая дренажная система состоит из трубчатых перфорированных дренов, которые оборачивают геотекстилем. Важную роль играет песчаная и щебеночная обсыпка, они являются неким фильтром, который защищает рукава линии от попадания грунта внутрь.
Руководствуясь СНиП, любой дренирующий контур должен быть снабжен смотровыми колодцами.
Благодаря этому можно оптимизировать и контролировать работу системы в любой точке участка.
Дренажная система будет работать только, когда вода спокойно собирается, фильтруется и движется по трубам. Такая работа обеспечивается следующими факторами:
- соблюдение уклонов;
- проницаемость фильтрационного слоя;
- вода не попадает в стыки между фундаментом и почвой;
- трубы прокладываются так, чтобы при минусовой температуре изделия не деформировались и не сдвигались.
Вышеуказанные условия создаются проверенными способами и с помощью качественных материалов. Вертикальная часть фундамента ограждается от земли благодаря гидроизоляционному слою. Гидроизоляция является неким барьером, от которого отталкивается жидкость и попадает в дренажные трубы.
Методика проведения работ
Уклон дренажной трубы должен быть обеспечен на этапе земляных работ. Далее необходимо подготовить подушку из песка и щебня, уложив ее на дно траншеи. Однако для начала дно и стенки необходимы застелить геотканью, затем делается подсыпка из песка, следующим слоем станет щебень. На него укладывается перфорированная труба, которая засыпается в обратном порядке – щебень, песок, геоткань и выбранная почва. Смотровые колодцы понадобятся для прочистки засоров и для того, чтобы следить за уровнем воды в системе. Если отвод воды при устройстве дренажной системы предусматривается в открытый водоем или ливневую канализацию, то на концах труб необходимо предусмотреть обратные клапаны.
Способы закладки дрен
Дренажные системы бывают двух видов – поверхностные и глубинные. В первом варианте дрены укладываются в небольшие (30-40 см) рвы. Второй метод установки более затратный, так как приходиться выкапывать глубокие траншеи.
Все зависит от состояния грунта и уровня закладки фундамента главного строения на участке. Нужно узнать, на какую глубину промерзает земля в данном регионе. Этой информацией наверняка располагает каждая местная строительная организация.
Нельзя прокладывать трубопровод над уровнем промерзания почвы. Иначе дренажная система в зимнее время года замерзнет и выйдет из строя. Нужно утеплить дрены или закопать их глубже, в незамерзающий грунт.
Поверхностный тип дренажной системы.
Избыточная влага вредит не только растениям, но и постройкам, в том числе, основательным. В периоды весенних паводков грунтовые воды поднимаются, подмывая и разрушая фундаменты даже капитальных домов. Чтобы избежать подобных неприятностей, дренажную систему следует закладывать на полметра глубже фундамента.
Расчет угла наклона дренажа
Безнапорный принцип работы дренажной системы основывается на расположении водоотводных труб под определенным наклоном друг к другу. Размер имеет значение. Трубы большого диаметра не приветствуются. По ним слишком быстро отходят воды, на стенках со временем образуются толстые слои ила, приводящие к засорам и необходимости затратной процедуры прочистки трубопровода.
Оптимальные решения по строительству дренажа на участке, расчету его уклона, глубины и длины траншей находятся в нормативных документах СНиП. Чтобы правильно рассчитать уклон дренажной трубы, необходимо учесть следующие обязательные параметры:
- рельеф местности, на котором расположен земельный участок, степень перепадов высот;
- размер сечения трубы – чем рыхлее почва, тем больше диаметр;
- вид применяемых дрен, для песчаного грунта – с геотекстилем;
- глубину залегания дрен;
- тип почвенного слоя участка;
- координаты расположения подземных вод.
На основании полученных данных можно приступать к монтированию дренажной системы на склоне. Для выбора правильного наклона дрены необходимо пользоваться установленными нормативными стандартами:
| Диаметр трубопровода в миллиметрах | Уклон в сантиметрах на метр длины |
| 50 | 3 |
| 110 | 2 |
| 160 | 0,8 |
| 200 | 0,7 |
Если длина веток отвода не превышает полутора метров, то допустимы отличия их наклонов относительно друг друга.

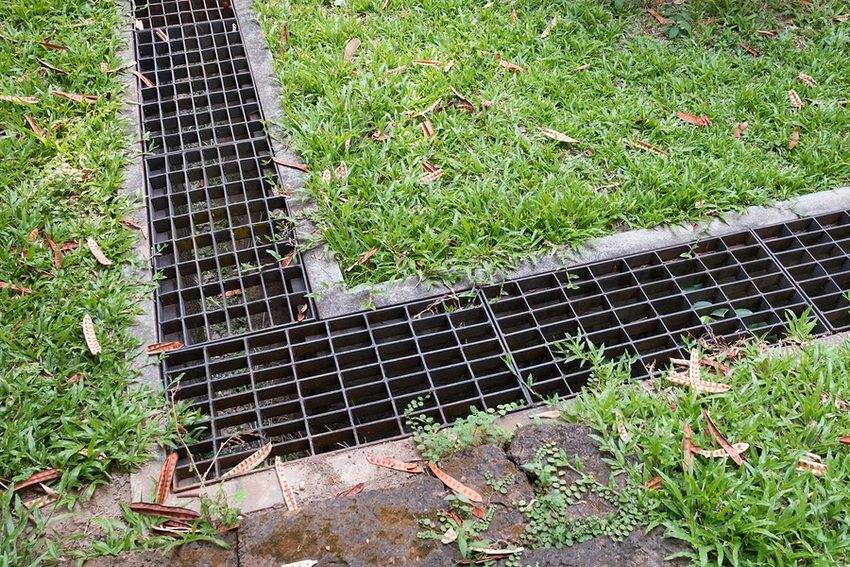

Ливневые лотки.
Кроме угла уклона дрены, важно рассчитать высоту и ширину лотка. Делается это довольно просто
Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой
По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см
Как правило, лотки, при ширине от 20 см, заполняются в высоту на 80% водой. По таким пропорциям рассчитывается конструкция водоотвода с учетом гидравлического давления. Например, высота лотка составляет 60 см. Получается, что его ширина должна быть не меньше 80 см.
Схема и порядок устройства системы
Организация водоотвода на участке с уровнем склона более 8% начинается с проведения геологических изысканий. По результатам изысканий определяют водоносные слои, уровни залегания грунтовых вод. На основе полученных сведений разрабатывается проект дренажа участка на склоне, проводятся строительные работы.
В конечном итоге должна решаться задача исключения возможности размыва грунта хаотичным естественным водоотводом за счёт крутизны склона.
В простом варианте делается это, примерно, так:
- На верхней отметке участка создаётся первая горизонтальная поверхностная дрена.
- На нижней отметке участка создаётся вторая горизонтальная поверхностная дрена.
- Обе дрены соединяются перпендикулярными траншеями.
- От горизонтальной дрены нижнего уровня делают отвод в дренажный колодец.
Если ландшафт участка имеет ступенчатую сложную форму и проект объекта предусматривает сооружение подпорных стен, лестниц, переходных площадок, для каждого из элементов проекта необходимо сооружать точечные водоотводы, переходящие в систему линейных водоотводов.
Участки большой площади, расположенные на склонах, как правило, оснащаются не единичными поверхностными дренами, но полноценными системами сбора и отвода воды по типу «ёлочка».
Разветвленная дрена устраивается на верхнем горизонте и объединяется с коллекторным водоотводящим контуром, окружающим строительный объект. Из контура стоки переправляются в сборник за пределами участка или в ливневую канализацию.
Схема устройства дренажа для объекта, построенного на склоне. Обычно на склонах сооружаются комбинированные дрены, так как территория на косогоре традиционно отличается сложным рельефом
Такое схемное решение называют кольцевой дренаж. Благодаря сооружению защитного контура, расположенного по периметру объекта, удаётся взять под контроль уровень грунтовых вод. В свою очередь, «ёлочка» обеспечивает сбор воды с поверхности участка и её эффективный отвод.
Монтаж кольцевых дрен выполняется на некотором удалении от строительного объекта. Этот фактор позволяет соорудить кольцевую дренажную систему непосредственно на стадии эксплуатации хозяйственно-бытовых сооружений.
Следует отметить, что эффективность понижения уровня грунтовых вод в границах внутренней части контура напрямую зависит от следующих параметров:
- уровень заглубления труб;
- уровень заглубления галерей;
- уровень заглубления скважин (если такие есть).
На эффективность защиты оказывают также влияние размеры контура.
Какая вода отводится дренажом
Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.
Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.
Поверхностные воды
Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.
За отведение поверхностных вод отвечает ливневая канализация
Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.
Грунтовые воды
Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.
Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).
При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте
Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.
Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.
Верховодка
Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.
Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.
Чтобы не было такой ситуации требуется дренаж участка
Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.
Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

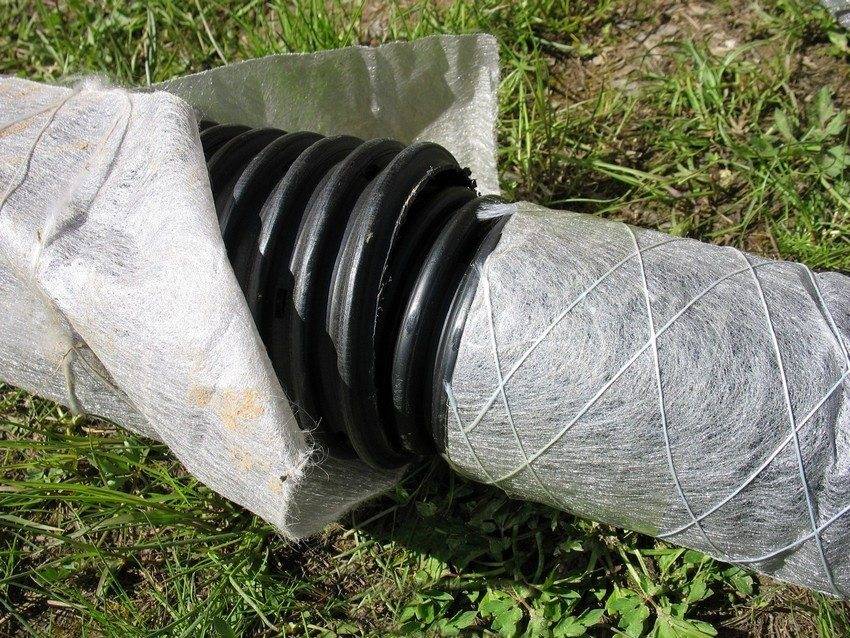

Для дренажной системы часто используются трубы с фильтром из геотекстиля
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

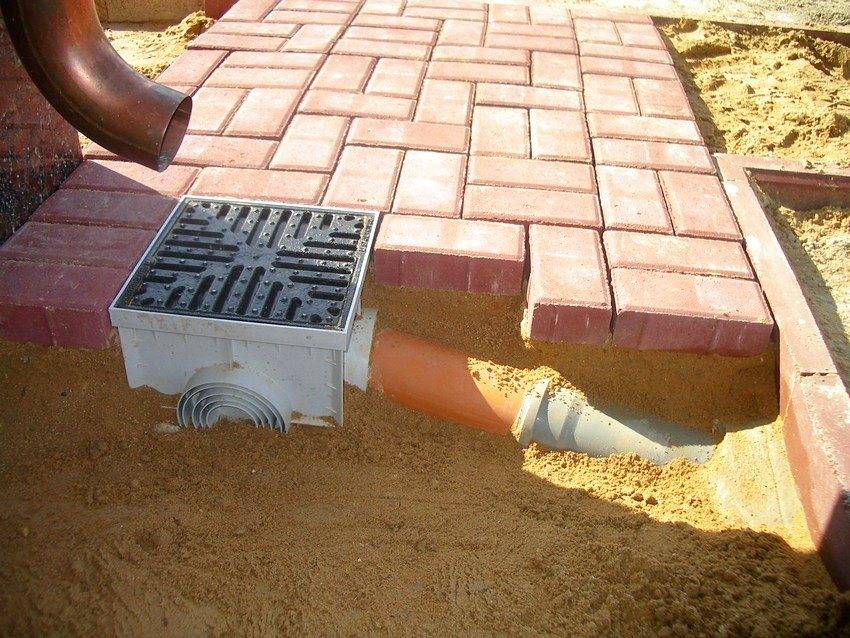

Пример устройства ливневой канализации
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Выводы и полезное видео по теме
Несколько практических советов по прокладке дренажных труб помогут вам самостоятельно справиться с устройством дренажа на загородном участке.
Защита участков (территорий) от перенасыщения влагой – актуальная задача, которую приходится решать практически в каждом случае строительства. Существующие разработки дренажных систем позволяют решать такие задачи.
Главный момент – рассчитать и выбрать вариант устройства дрен, который бы идеально подходил в каждом конкретном случае.
Планируете обустроить дренаж участка своими силами, но столкнулись с трудностями на этапе проектирования? Задавайте свои вопросы в блоке комментариев – мы постараемся вам помочь.
Или вы успешно соорудили дренажную систему и хотите поделиться опытом с другими владельцами частных домовладений? Пишите свои рекомендации, добавляйте фото под нашей статьей – многим пользователям пригодится ваш опыт.
